【CN210019775U】一种畜牧兽医用四肢定位台【专利】
一种畜牧兽医手术用四肢固定装置[实用新型专利]
![一种畜牧兽医手术用四肢固定装置[实用新型专利]](https://img.taocdn.com/s3/m/50705ee629ea81c758f5f61fb7360b4c2f3f2a79.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920841624.4(22)申请日 2019.06.05(73)专利权人 于薇薇地址 122500 辽宁省朝阳市凌源市木兰山路16号畜牧大厦6楼(72)发明人 于薇薇 (51)Int.Cl.A61D 3/00(2006.01)(54)实用新型名称一种畜牧兽医手术用四肢固定装置(57)摘要本实用新型公开了一种畜牧兽医手术用四肢固定装置，包括手术台本体，所述手术台本体底部的四角均固定连接有有支撑腿，所述手术台本体两侧的前侧和后侧均开设有动力槽，所述手术台本体的两侧均设置有手柄。
本实用新型通过设置手术台本体、支撑腿、动力槽、手柄、螺杆、轴承、螺套、连接柱、固定槽、固定螺栓和压紧板的配合使用，解决了现有的四肢固定装置一般使用绳索进行固定，固定效果较差，同时也不能在固定畜牧后对畜牧的四肢进行横向的拉动，使畜牧的四肢伸直更加彻底的问题，该畜牧兽医手术用四肢固定装置，具备固定性好固定后可以横向拉动的优点，便于兽医进行手术，提高了四肢固定装置的实用性。
权利要求书1页 说明书3页 附图1页CN 210250154 U 2020.04.07C N 210250154U1.一种畜牧兽医手术用四肢固定装置，包括手术台本体（1），其特征在于：所述手术台本体（1）底部的四角均固定连接有有支撑腿（2），所述手术台本体（1）两侧的前侧和后侧均开设有动力槽（3），所述手术台本体（1）的两侧均设置有手柄（4），所述手柄（4）靠近手术台本体（1）的一侧固定连接有螺杆（5），所述螺杆（5）远离手柄（4）的一侧固定连接有轴承（6），所述轴承（6）远离螺杆（5）的一侧与动力槽（3）的内壁固定连接，所述轴承（6）的底部与动力槽（3）内壁的底部固定连接，所述螺杆（5）的表面螺纹连接有螺套（7），所述螺套（7）的底部与动力槽（3）内壁的底部滑动连接，所述螺套（7）的顶部固定连接有连接柱（8），所述连接柱（8）的顶部贯穿手术台本体（1）并延伸至手术台本体（1）的顶部，所述连接柱（8）内部的顶部开设有固定槽（9），所述连接柱（8）的顶部设置有固定螺栓（10），所述固定螺栓（10）的底部贯穿连接柱（8）并延伸至固定槽（9）的内部，所述固定螺栓（10）的底部设置有压紧板（11），所述压紧板（11）的正面和背面分别与固定槽（9）内壁的前侧和后侧滑动连接，所述固定螺栓（10）的表面与连接柱（8）的内部螺纹连接。
一种畜牧类兽医用的四肢固定装置[实用新型专利]
![一种畜牧类兽医用的四肢固定装置[实用新型专利]](https://img.taocdn.com/s3/m/e89febdbb9f67c1cfad6195f312b3169a451eaf9.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202020312673.1(22)申请日 2020.03.13(73)专利权人 王冬钦地址 532199 广西壮族自治区崇左市扶绥县新宁镇空港大道19号广西壮族自治区扶绥种畜场专利权人 梁志敏 安凯颂(72)发明人 王冬钦 梁志敏 安凯颂 王慧 (51)Int.Cl.A61D 3/00(2006.01)(54)实用新型名称一种畜牧类兽医用的四肢固定装置(57)摘要本实用新型涉及畜牧兽医用具的技术领域，具体是一种畜牧类兽医用的四肢固定装置，包括工作台与横向滑杆，工作台的表面固定安装有支撑杆，支撑杆的表面固定连接有横向滑杆。
本实用新型通过在工作台的表面设有横向滑杆与竖向滑杆，横向滑杆与竖向滑杆的表面分别活动安装有第二滑块与第一滑块，通过在横向滑杆的表面滑动第二滑块，带动竖向滑杆进行横向移动，在竖向滑杆的表面上滑动第一滑块，进而带动上固定套与下固定套竖向移动，进而根据不同动物的体型大小调整上固定套与下固定套的位置进行有效固定；通过将上固定套与下固定套设为弧形状，且上固定套与下固定套呈交错设置，可有效根据不同动物的肢体大小进行有效固定。
权利要求书1页 说明书3页 附图2页CN 212662009 U 2021.03.09C N 212662009U1.一种畜牧类兽医用的四肢固定装置，包括工作台(1)与横向滑杆(3)，所述工作台(1)的表面固定安装有支撑杆(2)，所述支撑杆(2)的表面固定连接有横向滑杆(3)，其特征在于：所述工作台(1)包括定头套管(13)、螺母(14)，所述工作台(1)的表面贯穿安装有定头套管(13)，所述定头套管(13)的表面拧动安装有螺母(14)，所述螺母(14)位于工作台(1)的底端；所述横向滑杆(3)包括第一滑块(4)、挤压杆(5)、套杆(6)、上固定套(7)、下固定套(8)、海绵套(9)、隔离杆(10)、连接板(11)、弹簧(12)、竖向滑杆(15)、第二滑块(16)、螺纹杆(17)、转盘(18)、定位杆(19)、定位套(20)、支撑管套(21)，所述横向滑杆(3)的表面活动安装有第二滑块(16)，所述第二滑块(16)的侧面固定连接有竖向滑杆(15)，所述竖向滑杆(15)的表面活动安装有第一滑块(4)，所述第一滑块(4)的侧面固定固定连接有套杆(6)，所述套杆(6)的表面活动安装有挤压杆(5)，所述挤压杆(5)的底端固定连接有上固定套(7)，所述上固定套(7)的侧面固定安装有连接板(11)，所述连接板(11)设有对称四组，另外两组固定安装于下固定套(8)的侧面，所述固定套(8)的底端固定安装有两组隔离杆(10)，所述连接板(11)的之间通过弹簧(12)进行固定连接，所述上固定套(7)与下固定套(8)的内壁均固定安装有海绵套(9)，所述第二滑块(16)的内部底端中间固定安装有定位杆(19)，所述定位杆(19)的顶端固定连接有支撑管套(21)，所述第二滑块(16)的表面中间活动贯穿安装有螺纹杆(17)，所述螺纹杆(17)的底端固定连接有转盘(18)，所述转盘(18)的底面固定连接有定位套(20)。

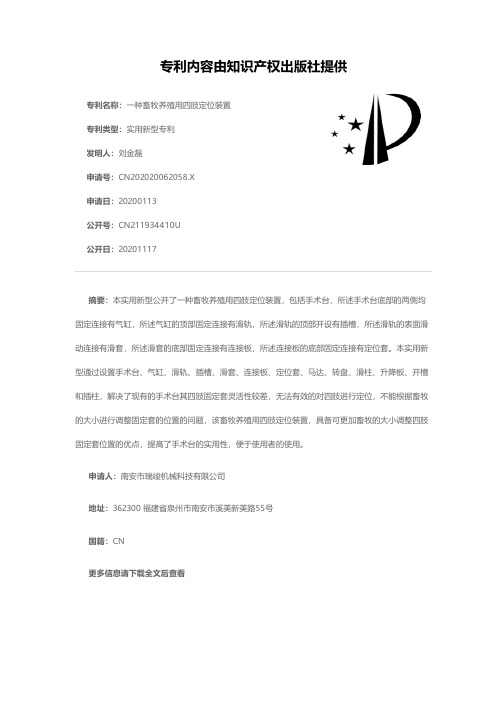

一种畜牧养殖用四肢定位装置[实用新型专利]
![一种畜牧养殖用四肢定位装置[实用新型专利]](https://img.taocdn.com/s3/m/a861303050e2524de4187e6f.png)
专利名称：一种畜牧养殖用四肢定位装置专利类型：实用新型专利
发明人：刘金磊
申请号：CN202020062058.X
申请日：20200113
公开号：CN211934410U
公开日：
20201117
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种畜牧养殖用四肢定位装置，包括手术台，所述手术台底部的两侧均固定连接有气缸，所述气缸的顶部固定连接有滑轨，所述滑轨的顶部开设有插槽，所述滑轨的表面滑动连接有滑套，所述滑套的底部固定连接有连接板，所述连接板的底部固定连接有定位套。
本实用新型通过设置手术台、气缸、滑轨、插槽、滑套、连接板、定位套、马达、转盘、滑柱、升降板、开槽和插柱，解决了现有的手术台其四肢固定套灵活性较差，无法有效的对四肢进行定位，不能根据畜牧的大小进行调整固定套的位置的问题，该畜牧养殖用四肢定位装置，具备可更加畜牧的大小调整四肢固定套位置的优点，提高了手术台的实用性，便于使用者的使用。
申请人：南安市瑞竣机械科技有限公司
地址：362300 福建省泉州市南安市溪美新美路55号
国籍：CN
更多信息请下载全文后查看。
一种畜牧兽医用四肢固定装置[实用新型专利]
![一种畜牧兽医用四肢固定装置[实用新型专利]](https://img.taocdn.com/s3/m/9a2d593b2379168884868762caaedd3382c4b546.png)
专利名称：一种畜牧兽医用四肢固定装置专利类型：实用新型专利
发明人：束倩云
申请号：CN202122510490.8
申请日：20211018
公开号：CN216417395U
公开日：
20220503
专利内容由知识产权出版社提供
摘要：本实用新型涉及兽医技术领域，且公开了一种畜牧兽医用四肢固定装置，包括底板，底板顶部通过支撑块与第一电机底部固定连接，第一电机一端与第一螺纹杆一端固定连接，第一螺纹杆中部外表面与第一移动块中部内壁螺纹连接，第一移动块一侧与滑杆一端固定连接。
该畜牧兽医用四肢固定装置，通过第一电机工作，带动第一螺纹杆转动，使两个第一移动块分别向相反的方向移动，调节两个第一移动块之间的距离，使装置适应动物左腿与右腿之间的距离，达到了可根据不同大小的动物体型调节装置，使装置可以对不同大小的动物四肢进行固定的效果，解决了在使用时无法根据不同大小的动物体型进行调节的问题。
申请人：王厚分,李晶,郭东风
地址：816099 青海省海西蒙古族藏族自治州格尔木市大众街利民巷18号
国籍：CN
更多信息请下载全文后查看。
一种兽用多向调节四肢固定台[实用新型专利]
![一种兽用多向调节四肢固定台[实用新型专利]](https://img.taocdn.com/s3/m/4f7c7e0c7275a417866fb84ae45c3b3567ecdd3d.png)
专利名称：一种兽用多向调节四肢固定台专利类型：实用新型专利
发明人：齐静,李春芳,祝朝霞
申请号：CN202122276264.8
申请日：20210920
公开号：CN215915039U
公开日：
20220301
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种兽用多向调节四肢固定台，包括底座，所述底座底部四角处均安装有活动轮，底座上侧设有平板，平板下端通过支撑柱固定连接底座，平板下端设有电动伸缩杆，电动伸缩杆下端设有固定板，固定板后端铰接有半圆板，半圆板前端贯穿有活动栓，且半圆板对应活动栓开有通孔，所述固定板左右两端对应活动栓均开有通孔，底座前端设有斜坡，底座左端开有通槽，底座上侧均设有滑板，且滑板左右对称，通过拉环向外拉出抽板时的同时，毛刷头对抽板上的动物毛发清洁，减少了后期的清洁工作，省时省力。
申请人：齐静,李春芳,祝朝霞
地址：063000 河北省唐山市路北区西山道7号唐山市种鸡场
国籍：CN
更多信息请下载全文后查看。
一种畜牧兽医用四肢定位台[实用新型专利]
![一种畜牧兽医用四肢定位台[实用新型专利]](https://img.taocdn.com/s3/m/41fe93f559eef8c75ebfb382.png)
专利名称：一种畜牧兽医用四肢定位台专利类型：实用新型专利
发明人：邹晓燕,门玉臣
申请号：CN202020022879.0
申请日：20200107
公开号：CN211433482U
公开日：
20200908
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种畜牧兽医用四肢定位台，属于畜牧技术领域。
一种畜牧兽医用四肢定位台，包括底座、支撑板、下夹持环、上夹持环，所述底座与支撑板通过伸缩柱相连，所述底座的侧壁上固定连接有斜坡，所述底座上滑动连接有滑动架，所述滑动架上滑动连接有挡块，所述滑动架上固定连接支撑架，所述支撑架上滑动连接有滑动轴，所述滑动轴与下夹持环相匹配，所述下夹持环还是那个设有磁性件，所述挡块位于两个下夹持环之间，相连两个所述下夹持环上的磁性件相匹配，所述第一弹簧远离滑动架的一端固定连接在底座上；本实用新型能够对牲畜进行定位、固定，且便于对牲畜进行驱赶，多组固定，固定效果好，进而提高了兽医的安全性。
申请人：邹晓燕
地址：152300 黑龙江省绥化市畜牧兽医局动物防疫检疫中心
国籍：CN
代理机构：北京华识知识产权代理有限公司
代理人：赵永强
更多信息请下载全文后查看。
一种畜牧兽医用可调节的四肢定位台[实用新型专利]
专利名称：一种畜牧兽医用可调节的四肢定位台专利类型：实用新型专利
发明人：宓现芹
申请号：CN201821708026.1
申请日：20181022
公开号：CN209347291U
公开日：
20190906
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种畜牧兽医用可调节的四肢定位台，包括工作台、第一电动伸缩杆、第二电动伸缩杆、固定管和定位夹紧装置，所述工作台底端面四角均安装竖直的支腿，工作台上端面中间靠近长度所在的侧面开设有矩形的存放槽，所述第一电动伸缩杆与第二电动伸缩杆分别固定在存放槽两侧的工作台上，且第一电动伸缩杆与第二电动伸缩杆均设置在存放槽一侧面的两端，且关于存放槽对称设置，两组所述第一电动伸缩杆的伸缩端顶端与两组所述第一电动伸缩杆的伸缩端顶端均焊接有固定管。
该畜牧兽医用可调节的四肢定位台，能够根据动物的身长和四肢长度，进行全方位的调节，从而使对动物四肢的夹紧固定更加牢靠，且松卸更加方便。
申请人：宓现芹
地址：273300 山东省临沂市平邑县畜牧兽医局
国籍：CN
更多信息请下载全文后查看。
一种畜牧兽医临床手术用四肢定位床[发明专利]
专利名称：一种畜牧兽医临床手术用四肢定位床专利类型：发明专利
发明人：不公告发明人
申请号：CN201810851078.2
申请日：20180730
公开号：CN109009546A
公开日：
20181218
专利内容由知识产权出版社提供
摘要：本发明公开了一种畜牧兽医临床手术用四肢定位床，包括定位床和支撑柱，所述定位床通过转轴转接在两根支撑柱之间，且定位床上开设有上下纵向的手术槽，所述手术槽位于定位床的中心处，所述定位床上开设有横向贯通的四肢固定槽，所述四肢固定槽共设置有四个，四个所述四肢固定槽对称分布在定位床的外围，所述四肢固定槽与手术槽相通；所述定位床底端焊接有下加层框，所述下加层框的中心处开设有第二滑槽，所述第二滑槽的中间滑动插有下钢丝网，本发明利用可旋转的定位床，可以根据实际需求分别对猪的腹部和背部进行手术，避免传统畜牧手术中需要人工对猪进行翻面，有效降低劳动强度，提高手术的灵活性，满足使用需求。
申请人：佛山奎丰商务咨询服务有限公司
地址：528500 广东省佛山市高明区荷城街道泰华路668号汇源豪庭13-2-202
国籍：CN
更多信息请下载全文后查看。
一种畜牧兽医用四肢定位台[实用新型专利]
专利名称：一种畜牧兽医用四肢定位台专利类型：实用新型专利
发明人：安海燕,海菊花,安萍,王永杰申请号：CN202121900520.X
申请日：20210814
公开号：CN215960438U
公开日：
20220308
专利内容由知识产权出版社提供
摘要：本实用新型涉及畜牧医用设备技术领域，且公开了一种畜牧兽医用四肢定位台，包括支撑板，所述支撑板下表面的四角均固定连接有支撑腿，所述支撑板的正下方设置有调节装置，所述调节装置包括手轮。
该畜牧兽医用四肢定位台，通过调节杆与两组调节板螺纹连接带动两组调节板相向移动，通过滑块与水平板滑动连接带动四组移动连接板水平移动，实现了该装置的调节效果，使得该装置能够根据动物的身高和身宽进行调整，保证了该装置的实用性，通过将锁止杆插入锁止槽内，对移动连接板进行固定，使得固定装置的固定效果得到提升，避免了动物乱动造成手术进展缓慢的情况发生，从而保证了该装置的实用性。
申请人：安海燕,海菊花,安萍
地址：734400 甘肃省张掖市肃南裕固族自治县红湾寺镇祁丰路37号
国籍：CN
更多信息请下载全文后查看。
一种新型畜牧兽医用四肢手术定位架[实用新型专利]
专利名称：一种新型畜牧兽医用四肢手术定位架专利类型：实用新型专利
发明人：尹丽君,梁永刚
申请号：CN202122456013.8
申请日：20211012
公开号：CN215606540U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型畜牧兽医用四肢手术定位架，包括床体，所述床体的左右两侧均固定连接有框体，所述框体内壁的前侧通过轴承活动连接有螺纹杆，所述螺纹杆表面的前后两侧均螺纹套设有螺母座，所述螺母座的顶部固定连接有立杆，所述立杆的表面活动连接有滑套，所述滑套的外表面贯穿设置有限位螺栓，所述滑套的外表面固定连接有固定杆。
本实用具备便于调节的优点，解决了现有的新型畜牧兽医用四肢手术定位架在使用的过程中，不便于对固定结构进行调节，容易影响定位架对不同种类的折脚牲畜进行四肢定位，当折脚牲畜躺在定位架上时，不便于对折脚牲畜的背部进行缓冲，容易造成折脚牲畜背部受伤的问题。
申请人：尹丽君
地址：045400 山西省晋中市寿阳县朝阳镇向阳村西杨家庄小组041号
国籍：CN
代理机构：深圳市千纳专利代理有限公司
代理人：严宏伟
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920365155.3
(22)申请日 2019.03.21
(73)专利权人 朱福全
地址 154500 黑龙江省七台河市勃利县倭
肯镇西南村
(72)发明人 朱福全
(74)专利代理机构 北京盛凡智荣知识产权代理
有限公司 11616
代理人 许羽冬
(51)Int.Cl.
A61D 3/00(2006.01)
(54)实用新型名称
一种畜牧兽医用四肢定位台
(57)摘要
本实用新型公开了一种畜牧兽医用四肢定
位台，包括底板一和底板二，所述的底板一后端
设有连接底板二的连接槽，所述的底板二前端固
定连接有与连接槽相配合的连接板，所述的连接
板可以插接在连接槽内，所述的底板一前端设有
滑槽，所述的滑槽内设有两个锁紧螺栓，所述的
锁紧螺栓上可拆卸连接有头部固定件，所述的底
板一和底板二上均设有安装槽，所述的安装槽内
固定有固定轴，所述的固定轴上套接有固定环，
所述的固定环上固定连接有支撑杆，所述的支撑
杆上端套接有四肢压垫，所述的四肢压垫与支撑
杆的连接处通过固定螺栓固定。
本实用新型与现
有技术相比的优点在于：使用方便，可以进行调
整，
可以减轻对动物的伤害。
权利要求书1页 说明书2页 附图1页CN 210019775 U 2020.02.07
C N 210019775
U
权 利 要 求 书1/1页CN 210019775 U
1.一种畜牧兽医用四肢定位台，其特征在于：包括底板一(1)和底板二(2)，所述的底板一(1)后端设有连接底板二(2)的连接槽，所述的底板二(2)前端固定连接有与连接槽相配合的连接板(3)，所述的连接板(3)可以插接在连接槽内，所述底板一(1)两侧设有贯穿连接槽的螺纹孔，所述的螺纹孔内设有连接固定连接板(3)的定位螺栓(4)，所述的底板一(1)前端设有滑槽(5)，所述的滑槽(5)内设有两个锁紧螺栓(6)，所述的锁紧螺栓(6)底部连接有滑块(7)，所述的滑块(7)滑动连接在滑槽(5)内，所述的滑槽(5)内设有间隔分布的定位孔(8)，所述的锁紧螺栓(6)上可拆卸连接有头部固定件(9)，所述的头部固定件(9)包括固定板(10)和固定带(11)，所述的固定板(10)固定连接在固定带(11)两端，所述的头部固定件(9)通过固定板(10)连接在锁紧螺栓(6)上，所述的底板一(1)和底板二(2)上均设有安装槽，所述的安装槽内固定有固定轴(12)，所述的固定轴(12)上套接有固定环(13)，所述的固定环(13)上固定连接有支撑杆(14)，所述的支撑杆(14)上端套接有四肢压垫(15)，所述的四肢压垫(15)与支撑杆(14)的连接处通过固定螺栓(16)固定。
2.根据权利要求1所述的一种畜牧兽医用四肢定位台，其特征在于：所述的固定板(10)上设有连接锁紧螺栓(6)的定位豁口(17)。
3.根据权利要求1所述的一种畜牧兽医用四肢定位台，其特征在于：所述的固定带(11)为弹性伸缩带。
4.根据权利要求1所述的一种畜牧兽医用四肢定位台，其特征在于：所述的四肢压垫(15)采用硅胶材料制成。
5.根据权利要求1所述的一种畜牧兽医用四肢定位台，其特征在于：所述的支撑杆(14)为可伸缩杆。
2。
