苯并恶嗪与固化反应
图 1.1 苯并噁嗪化合物合成一般路线
对于详细的合成步骤，一般可分为两步： c甲醛和胺类化合物反应得到 N-羟甲基苯胺类化合物，其反应方程式如图
1.2 和图 1.3 所示。
图 1.2 N-羟甲基苯胺类化合物的合成
d酚类化合物与 N-羟甲基苯胺类化合物合成，其反应方程式为：
图 1.3 苯并噁嗪的第二步合成
R4
R3
N+
C
R1
R2
亚胺阳离子化学结构
图 1.8 苯并噁嗪化合物的酸催化开环聚合反应
研究人员通过使用如图1.9所示的四种化合物研究苯并噁嗪中苯环上的取 代基的位置对苯并噁嗪的聚合和生成结构的影响。结果表明，苯并噁嗪中苯环上 的取代基的位置会对最终生成的噁嗪聚合物的结构有较大影响。两种机理分别如 图1.10和1.11所示。
化合物相当，并且和其他材料复合后能够发展出更多更好的高性能材料，因此苯 并噁嗪化合物具有广泛的应用价值和研究前景[1-10]。
Dunkers和Ishida等认为，在酸催化苯并噁嗪固化反应过程中，噁嗪环开环 反应（酸中的质子会从氮原子迁移到氧原子上）生成亚胺阳离子结构，其进一步 与噁嗪化合物反应，同时进行异构化反应，反应过程如图1.8所示。在研究中发 现，强酸和弱酸对催化反应及最终产物的结构的影响是不同的。但该机理未考虑 酸的pKa值在噁嗪聚合过程中控制中间体结构的作用。
59
N
N
O
O
O
O
S
O
O
N
N
CH3
O
O
CH3
N
N
204 330 366
49
约
205 365 383
58
109 335 365
24.2
1.4 苯并噁嗪的聚合、固化
苯并噁嗪化合物的固化反应是氧-碳链的断裂和邻位加成反应重复进行的结 果。苯并噁嗪化合物的固化通常是通过噁嗪环的开环反应进行的，在苯并噁嗪的 结构中，含有噁嗪六元杂环结构，在热及活泼氢的作用下能进行开环聚合反应。 这种开环自聚反应一般需要 200℃以上的高温，难以适应通常工业化生产工艺和 设备要求。 热固化反应机理：
有一些文献和研究把苯并噁嗪化合物归结为酚醛化合物的一类或一种，因为 它们在反应机理上有些许相同；在原料方面也有很多共同之处；并且在合成实验 中，如果对反应条件、反应时间、原料的处理或控制不当，往往会使最后的产品 为酚醛化合物或其他化合物产品。
苯并噁嗪化合物是在合成 Mannich 反应中意外发现的，经过多年的研究，以 最简单的单环苯并噁嗪化合物合成为例,其反应可如图 1.1 所示。
1.1 引言
随着当前全球航空航天技术及工业技术的飞速发展以及普通民众的生活水 品的提高，对材料的要求开始大幅的提高，以往的普通单一成分材料或天然材料 已经越来越不能满足发展和生活的要求。在这个大背景下，许多拥有多种优异性 质的人工合成材料被开发出来，而其中之一的苯并噁嗪（BZ）化合物就是一种 满足多种要求的产物。由苯并噁嗪化合物聚合而成的化合物一般称为苯并噁嗪化 合物，作为一种新兴的可聚合化合物材料苯并噁嗪化合物拥有许多优异的化学和 物理性能。BZ 一般为热固性化合物，其特性主要表现为体积收缩率几乎为零， 固化产物具有较高的耐热性（可作为新型 H 级材料）及优异的机械电气性能， 自身就具有一定的阻燃性。
到目前为止，人们对苯并噁嗪化合物合成的热情空前高涨，合成了各种结构 的苯并噁嗪化合物，并对其化学结构和热性能及热分解性能进行了重点考察，结 果列于表 1-1、表 1-2、表 1-3 和表 1-4 。
表 1-1 各种苯并噁嗪化学结构和热性能及热分解性能
分子
Tg/℃ Td5%/℃ Td10%/℃ Char yield(%)
图 1.4 单官能团或双官能团的苯并噁嗪化合物的固化反应与结构
图 1.5 苯并噁嗪化合物的开环聚合的引发过程
图 1.6 苯并噁嗪化合物 B-a 的通过阳离子机理的热聚合过程
图 1.7 苯并噁嗪化合物中苯胺的亲电取代反应
对于双酚系的苯并噁嗪而言间隔基的吸电子性越大，开环结构越稳定，固化反应 越容易发生，固化温度也越低[16]。而Ishida曾采用在保护气体环境下，加入阳离 子引发剂加热混合聚合固化，在聚合过程中可按反应需要加入一些活泼氢化合物 以及Lewis酸。研究结果表明，酸（PCl5, PCl3, POCl3,TiCl4和AlCl3）的加入会大 大增加固化反应速度，并对生成结构影响巨大[17]。 酸催化固化反应机理：
在上述步骤中，第一步的合成反应是一个放热反应，反应中放出的热量会对 甲醛产生影响，导致产生多聚甲醛或其他不利于反应的产物，所以对体系的温度 要加以控制，加料也要逐步滴加。
对于合成苯并噁嗪化合物的反应时间，主要取决于 N-羟甲基苯胺类化合物 的合成时间以及酚类化合物与 N-羟甲基苯胺类化合物合成的合成时间。N-羟甲 基苯胺类化合物的反应在 4 小时时，反应基本已完全，达到产率为 91.8%。而苯 并噁嗪化合物的反应，在 4~5 小时时，反应的产率变化很小，反应基本完成[21]。 因此终上所述，采用一步法的反应时间应该为 5 小时左右。
聚苯并噁嗪的合成可以根据设计的要求选择其他的原料以获得指定要求的 功能基团。本次课题研究主要采用的合成方法主要是一步溶液法，既将合成单体 所需要的原料溶解后依次加入反应体系中，然后通过升温、搅拌、回流、气体保 护等方法达到反应条件并持续反应直到得到最大产量。产品通过洗涤、提纯等后 处理后得到最终产品。
研究人员通过采用 DSC、FTIR、DMA、13C 与 15N 固体 NMR 等测试手段 综合对于苯并噁嗪化合物的热固化进行了研究，认为单官能团或双官能团的苯并 噁嗪化合物会发生如图 1.4 的固化反应，生成如图 1.4 所示的交联网络结构。在 加热过程中，苯并噁嗪开环过程中会形成碳阳离子和亚胺阳离子互变异构体（图 1.5 ）。同时注意到，酚的邻位和对位处的活性不同，会在此生成不同的结构（图 1.6、1.7 ）。
146 342
369
44
150 310
327
32
170 180
-
-
-
114 228
-
32
209 350
-
31
பைடு நூலகம்
158 305
-
32
238 350
-
28
表 1-2 各种苯并噁嗪化学结构和热性能及热分解性能
分子
Tg/ ℃
Td5%/℃ Td10%/℃
Char yield(%)
200 250
260
45
340 290
图 1.11 苯并噁嗪化合物的酸催化开环聚合反应（按机理 B）
1.5 苯并噁嗪化合物的应用
由于具有一些传统化合物所不拥有的特殊性能和特点，使得苯并噁嗪化合物 开始越来越受到航天航空、机械制造、交通通信等行业的欢迎，并且随着合成固 化工艺的改良和优化，苯并噁嗪化合物制品的运用前景也被进一步的拓宽，成本 的下降也使得苯并噁嗪化合物制品能够进入越来越多的家庭，加入到为普通人民 大众服务的材料的行列中来。运用该材料可以获得无孔隙、结构致密、表面光滑 且尺寸稳定的层压或模压制品。该化合物可与各种环氧化合物配合应用，可获得 单独应用环氧化合物而不及的优异性能，同时可大大降低成本，可应用于耐高温 玻璃布层压板、模压制品、拉齐成型制品、汽车制动片（以及其他摩檫材料）粘 合化合物、高性能复合材料等。据最新的报道，已合成含乙炔基的聚苯并噁嗪， 次化合物的耐热性可与炔基封端的聚砜和聚酰亚胺相媲美。国内已将聚苯并噁嗪 用做真空泵旋片材料和汽车刹车片材料。由于合成的原料来源广泛，成本与酚醛
图1.9 甲基取代的噁嗪化合物
在固化过程中，已有研究表明无论是单环还是双环苯并恶嗪化合物，其固化 物在室温下的密度均较单体有所降低，既呈现宏观体积膨胀效应；在恒温固化过 程中均呈现了体积收缩，双环苯并恶嗪的恒温固化收缩明显低于单环苯并恶嗪； 固化温度越高，固化时间越长，苯并恶嗪固化物的体积膨胀效应越大[1]。
370
65
329 491
592
81
350 458
524
74
368 494
539
71
285 348
374
44
表 1-3 各种苯并噁嗪化学结构和热性能及热分解性能
分子
Tg/ Td5%/ Td10%/ Char ℃ ℃ ℃ yield(%)
107 288 356
45
298 343 367
28
249 362 400
66
CH3
O
O
CH3
N
N
295 352 388
66
175 332 371
60
278 450 560
76
表 1-4 各种苯并噁嗪化学结构和热性能及热分解性能
分子
Tg/ Td5%/ Td10%/
Char
℃℃
℃ yield(%)
CH3
O
O
CH3
N
N
300 423 468
68
CH3
O
O
CH3
N
N
252 375 392
结合以上信息，可以看出，对新型苯并噁嗪化合物的研究不仅能考察其自身 的优异性能，还能为复合材料的原料开拓新的发展空间，因此对新材料的开发加 工或改进有着极大的意义。
1.2 苯并噁嗪化合物概述
苯并噁嗪化合物[1~6]（PBZ）又称为 3，4-二氢-1，3-苯并噁嗪，属于六元杂 环结构的中间体，基本结构由 N 和 O 组成，一般由酚类化合物、伯胺类化合物 与甲醛缩合反应制得。苯并噁嗪中间体可以在催化剂（多为阳离子）的作用下发 生开环聚合，聚合产物为类似酚醛化合物的一种网状结构，因此这种化合物又被 称为开环聚合酚醛化合物。
由于苯并噁嗪化合物结构的多样性和灵活的分子可设计性，因此人们对于新 型的苯并噁嗪化合物的合成工作就从未停过。人们希望能够合成出尽可能多的结 构的单体，并通过对他们的研究和测试找出性能最好并易于生产的苯并噁嗪化合 物。
苯并恶嗪树脂的耐热改性研究进展
丙 氧 基 ） 基 一 ，一 氢 一 一 Ⅳ一 来 酰 亚 胺 ） １３ 苯 ３４ 二 ６（ 马 一 一
表 ２ 苯 并 恶 嗪 树 脂 的 热 参 数
Ｃ ｏＧ ｏ ｉ ａ ｕｐｎ ｇ等 ｌ以 ２６ 双 ｆ一 氨 基 苯 甲 酰 １ ５ 一 ４ 二 Ｊ 氧 基 ） 苯 为 原 料 合 成 了 含 有 活 性 基 团— — 腈 基 腈 的 苯 并 恶 嗪 （ Ｚ Ｎ） 在 氮 气 中 ，Ｚ Ｎ 的 热 分 解 起 ＢＣ 。 ＢＣ 始 温 度 为 ３ １℃ ， ． 为 ４ ７℃ ，０ ４ Ｔ ０ ８ ０℃ 的 残 炭 率
２ ０ 还 具 有 较 低 的 黏 度 以及 较 宽 的 加 工 温 度 范 ０ 围 。 白会 超 等 ［采 用 对 羟 基 苯 甲 醛 作 为 酚 源 合 成 ６ １ 了一 种 含 醛 基 的 苯 并 恶 嗪 ，比 普 通 单 环 苯 并 恶 嗪 的 热 固 化 峰 明 显 前 移 ，说 明醛 基 的 存 在 促 进 了 苯 并 恶 嗪 的热 固 化 ， 其 反 应 机 理 有 待 进 一 步 研 究 。 但 氮 气 保 护 下 ，含 醛 基 苯 并 恶 嗪 树 脂 的 和 分 别 是 ２ ８ ３ ７℃ ， ０ ８， ９ ８ ０℃ 的残 碳 率 高 达 ６ ． ， ５６ ％ 比普 通 苯 并 恶 嗪 树 脂 高 ２ ％ 。此 外 ， 醛 基 苯 并 ０ 含 恶 嗪 树 脂 的 耐 热 温 度 为 ２ １℃ 。 醛 基 的 加 人 提 高 ２ Ｌ Ｓ ｅ 出 ｎ 将 呋 喃 基 团 引 入 苯 并 恶 嗪 中 ， ｉ ｈｎ ｇ 由于 呋 喃 基 团 的 刚 性 结 构 ．使 含 呋 喃 基 团 的 苯 并
苯并恶嗪文章ppt课件
苯并恶嗪的发展趋势
新应用领域的探索
科研人员正在积极探索苯并恶嗪在新 能源、生物医学等领域的应用，为其 发展开辟新的道路。
绿色合成技术的研发
为了实现可持续发展，苯并恶嗪的绿 色合成技术成为研究热点，旨在降低 生产过程中的环境污染。
05
苯并恶嗪的展望
苯并恶嗪的未来研究方向
1 2
深入研究苯并恶嗪的合成方法
苯并恶嗪的物理性质
总结词
苯并恶嗪的物理性质包括熔点高、难溶于水、可溶于有机溶 剂等。
详细描述
苯并恶嗪的物理性质包括较高的熔点，一般在200℃以上。 此外，苯并恶嗪难溶于水，但可溶于一些常见的有机溶剂， 如醇、醚、酮等。这些性质使得苯并恶嗪在制备高分子材料 和功能材料方面具有广泛的应用前景。
苯并恶嗪的化学性质
苯并恶嗪可与其他化合物反应合 成高分子材料，用于制造塑料、 纤维等。
化学合成
苯并恶嗪在有机合成中可作为重 要的中间体，用于合成其他有机 化合物。
04
苯并恶嗪的发展前景
苯并恶嗪的科研进展
苯并恶嗪的合成研究
近年来，科研人员不断探索新的合成 方法，以提高苯并恶改进
利用苯并恶嗪的生物相容性和生物活 性，开发生物医用材料，用于医疗器 械、生物工程等领域。
新能源领域
探索苯并恶嗪在新能源领域的应用， 如电池、太阳能电池等，提高能源利 用效率。
苯并恶嗪的未来发展潜力
新材料领域的明星
苯并恶嗪作为一种具有优异性能 的新型材料，在未来新材料领域
具有巨大的发展潜力。
环保可持续发展
苯并恶嗪的绿色合成方法和环保特 性，符合未来可持续发展的趋势， 具有广阔的发展前景。
跨学科应用领域
苯并恶嗪的应用领域广泛，可涉及 化学、物理、生物等多个学科，具 有跨学科的发展潜力。

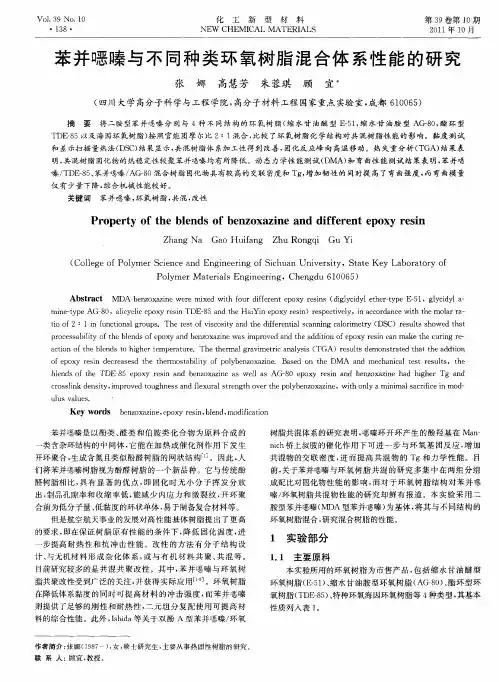

苯并恶嗪与不同种类环氧树脂混合体系性能的研究
明， 共混树脂 固化 物的热稳 定性较聚苯并嗯嗪 均有所降低 。动 态力学性能测试 （ ＭＡ） 弯曲性 能测试 结果 表明 ， Ｄ 和 苯并嗯 嗪／ ＤＥ ８ 、 Ｔ －５ 苯并嚷嗪／ ８ Ａ ｏ混合树脂 固化物具有较 高的交联 密度和 Ｔｇ 增加韧 性的 同时提 高 了弯曲强度 ， ， 而弯曲模量 仅有 少量下降 ， 综合机械 性能较好。
ｏ ｐ ｘ ｅ ｉ ｅ ｒ ａ ｅ ｄ ｔ ｅ ｔ ｅ ｍｏ ｔ ｂ ｌ ｙ ｏ ｏ ｙ ｅ ｚ ｘ ｚｎ ． Ｂａ ｅ ｎ ｔ ｅ ＤＭ Ａ ｎ ｃ ａ ｉａ ｅ ｔ ｒ ｓ ｌｓ ｈ ｆｅ ｏ ｙ ｒ ｓｎ ｄ ｃ ｅ ｓ ｓ ｈ ｈ ｒ ｓａ ｉ ｔ ｆ ｐ ｌｂ ｎ ｏ ａ ｉ ｅ ｉ ｓｄ ｏ ｈ ａ ｄ ｍｅ ｈ ｎ ｃ ｌｔ ｓ ｅ ｕ ｔ ，ｔ ｅ ｂ ｅ ｄ ｆ ｔ ｅ ＴＤＥ ５ ｅ ｏ ｙ ｒ ｓｎ ａ ｄ ｂ ｎ ｏ ａ ｉ ｅ ａ ｌ ａ ｌ ｎ ｓｏ ｈ ８ ｐ ｘ ｅ ｉ ｎ ｅ ｚ ｘ ｚｎ ｓ ｗｅｌ ｓ ＡＧ－ ０ ｅ ｏ ｙ ｒ ｓｎ ａ ｄ ｂ ｎ ｏ ａ ｉ ｅ ｈ ｄ ｈ ｇ ｅ ｎ ８ ｐ ｘ ｅ ｉ ｎ ｅ ｚ ｘ ｚｎ ａ ｉ ｈ ｒ Ｔｇ ａ ｄ ｃ ｏ ｓ ｉｋ ｄ ｎ ｉ ｉ ｐ ｏ ｅ ｏ ｇ ｎ ｓ ｎ ｌｘ ｒ ｌ ｔｅ ｇ ｈ ｏ ｅ ｈ ｏ ｙ ｅ ｚ ｘ ｚｎ ，ｗｉ ｎ ｙ ａｍ ｉ ｉ ｌ ａ ｒ ｉｅ ｉ ｄ ｒ ｓ ｌ ｅ ｓｔ ｍ ｒ ｖ ｄ ｔ ｕ ｈ ｅ ｓ ａ ｄ ｆｅ ｕ ａ ｒ ｎ ｔ ｖ ｒ ｔ ｅ ｐ ｌ ｂ ｎ ｏ ａ ｉ ｅ ｎ ｙ， ｓ ｔ ｏ ｌ ｎ ｍａ ｃ ｉ ｃ ｍｏ — ｈ ｓ ｆ ｎ
Ｚ ａ ｇ Ｎａ Ｇａ ｕｆｎ Ｚｈ ｎ ｑ Ｇｕ Ｙｉ ｈｎ ｏＨ ｉ ｇ ａ ｕ Ｒｏ ｇ ｉ

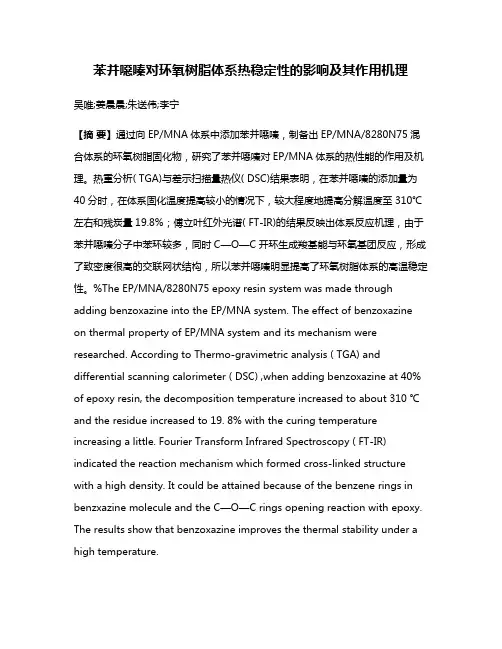

苯并噁嗪对环氧树脂体系热稳定性的影响及其作用机理
苯并噁嗪对环氧树脂体系热稳定性的影响及其作用机理吴唯;姜晨晨;朱送伟;李宁【摘要】通过向EP/MNA体系中添加苯并噁嗪，制备出EP/MNA/8280N75混合体系的环氧树脂固化物，研究了苯并噁嗪对EP/MNA体系的热性能的作用及机理。
热重分析( TGA)与差示扫描量热仪( DSC)结果表明，在苯并噁嗪的添加量为40分时，在体系固化温度提高较小的情况下，较大程度地提高分解温度至310℃左右和残炭量19.8%；傅立叶红外光谱( FT-IR)的结果反映出体系反应机理，由于苯并噁嗪分子中苯环较多，同时C—O—C开环生成羧基能与环氧基团反应，形成了致密度很高的交联网状结构，所以苯并噁嗪明显提高了环氧树脂体系的高温稳定性。
%The EP/MNA/8280N75 epoxy resin system was made through adding benzoxazine into the EP/MNA system. The effect of benzoxazine on thermal property of EP/MNA system and its mechanism were researched. According to Thermo-gravimetric analysis ( TGA) and differential scanning calorimeter ( DSC) ,when adding benzoxazine at 40% of epoxy resin, the decomposition temperature increased to about 310 ℃ and the residue increased to 19. 8% with the curing temperature increasing a little. Fourier Transform Infrared Spectroscopy ( FT-IR) indicated the reaction mechanism which formed cross-linked structure with a high density. It could be attained because of the benzene rings in benzxazine molecule and the C—O—C rings opening reaction with epoxy. The results show that benzoxazine improves the thermal stability under a high temperature.【期刊名称】《固体火箭技术》【年(卷),期】2016(039)002【总页数】5页(P242-246)【关键词】苯并噁嗪;环氧树脂;热稳定性;机理【作者】吴唯;姜晨晨;朱送伟;李宁【作者单位】华东理工大学材料科学与工程学院，中德先进材料联合研究中心，上海 200237;华东理工大学材料科学与工程学院，中德先进材料联合研究中心，上海 200237;华东理工大学材料科学与工程学院，中德先进材料联合研究中心，上海 200237;华东理工大学材料科学与工程学院，中德先进材料联合研究中心，上海 200237【正文语种】中文【中图分类】V255环氧树脂是泛指分子中含有2个或者2个以上环氧基团的高分子化合物，其分子结构是以分子链中含有活泼的环氧基团为其特征，环氧基团可在分子的各个位置，如末端、中间或者成环状结构。
一种改性苯并恶嗪树脂及其玻璃布层压板
胶化时 间长 ， 以满 足 复合 材 料成 型 工 艺 和设 备 的 难
要 求 。 同 时 ， 并 嗯 嗪 树 脂 交 联 密 度 偏 低 。 。 因 苯 。 此， 苯并 噫嗪树 脂要 作 为航 空 先进 复 合 材料 的基 体 树脂使 用 ， 就必 须进行 改性 。已有 的研究结 果表 明 ，
有 灵 活 的 分 子 设 计 性 。 可 在 １ ０～２ ０Ｃ 的 ５ ０ ｏ
体系 的固化反 应 ， 注体 的玻 璃化 转 变温 度 、 膨胀 浇 热 系数 、 力学性能 和破 坏方 式 ， 对所 得 复合材 料 常温 并
及高温力 学性 能进 行 了测 试 ， Ｂ Ｐ树 脂在 航 空 复 为 Ｅ 合材料上 的应用 提供了一定 的依据 。
合 材 料基 体 树 脂 （ Ｅ ）并 制 备 了相 应 的 浇 注体 和 Ｅ玻 璃 布 层 压 板 ， 用 Ｄ Ｃ， ＭＡ，ＭＡ等 手 段 考 察 其 固化 行 为 、 ＢＰ， 采 Ｓ Ｄ Ｔ 尺 寸 稳定 性 及 力 学 性 能 等 ， 采 用 Ｓ Ｍ 研究 其 浇 注体 断 面 形 貌 结 构 。结 果 表 明 ， Ｂ ＺＭ 相 比 ， 性 树 脂 Ｂ Ｐ的 并 Ｅ 与 Ｏ— 改 Ｅ
第 ３ 卷 第 １ １ 期
２１ ０ １年 ２月
航
空
材
料
学
报
Ｖｏ ． １ ３１， Ｎｏ ．１
Ｊ ＯＵＲＮＡＬ ＯＦ ＡＥＲＯＮＡＵＴＩ ＣＡＬ ＭＡＴＥＲＩ Ｓ ＡＬ
Ｆｅ ｒ ａｙ ２ ｂ ｕ ｒ ０１ １
一
种 改 性 苯 并 嗯 嗪 树 脂 及 其 玻 璃 布 层 压 板
放 出， 尤其 适 合 于 制 造 孔 隙率 低 、 高性 能 、 成 本 低
的纤 维 增 强 复 合 材 料 。 与 传 统 航 空 复 合 材 料 基 体 树 脂 相 比 ， 有 尺 寸 稳 定 性 好 ， 化 过 程 中 近 具 固 似 零 收 缩 优 点 ， 时 聚 合 物 有 良好 的耐 热 性 、 同 力 学性能 、 阻燃 性 能 、 残 碳 率 和低 吸 水 率 ， 且 具 高 并
纤维增强改性苯并恶嗪树脂基层压复合材料
纤维增强改性苯并噁嗪树脂基层压复合材料树脂基复合材料是在有机高分子树脂材料(如酚醛树脂、环氧树脂和聚苯并噁嗪树脂等)的基础上,以玻璃纤维和碳纤维等纤维为增强体的一种复合材料。
特别是树脂基复合材料作为一种新型的功能材料,由于其制备操作工艺简单并且具有许多金属板材没有的性质,如轻质、减震、耐腐等而得到广泛应用,比如:建筑、航空、防腐材料和地铁逃生材料等领域。
苯并噁嗪树脂作为一种新型的热固性树脂,其性能优于普通的酚醛树脂,而且合成步骤简单、分子设计灵活、性能优异、成本价格低廉,是制备复合材料的优选。
所以结合玻璃纤维布强度高的特点,制备了玻璃纤维增强的酚醛改性型的酚醛型苯并噁嗪的层压复合材料。
又进一步从玻璃布拓展到以碳纤维布作为增强材料,制备了高耐热性的碳纤维增强含氰基苯并嗯嗪/双马来酰亚胺的层压复合材料。
另外,基于苯并噁嗪分子设计的灵活性,设计了一种在分子的水平上改性苯并噁嗪,引入硼元素,制备了新型的含Si-O-B结构的苯并噁嗪杂化树脂。
本文具体研究内容和结果如下:1.以苯酚和多聚甲醛为原料合成了一种酚醛树脂,并将其作为酚源合成了带有酚醛结构的苯并噁嗪,将这种苯并噁嗪作为基体树脂,玻璃纤维布为增强材料,制备了玻璃纤维增强酚醛型苯并嗯嗪的层压复合材料。
采用红外(FTIR)、核磁(C1H-NMR)对合成的苯并噁嗪及其固化过程进行了表征,用TGA和DMA分别对树脂的热稳定性和耐热性进行了测试,采用万能拉力机和冲击试验仪对复合材料的力学性能进行了测试。
结果表明:944cm-1出现了噁嗪环的特征峰,苯并噁嗪的最低固化温度为160℃；酚醛树脂型的苯并嗯嗪(PRBZ)固化树脂在失重5%时的Td5和失重10%的Td10分别为310℃和370℃,800℃时的残炭率为44%,具有良好的热稳定性;玻璃化转变温度Tg为180℃,具有良好的耐热性;复合材料的冲击强度和弯曲强度平均分别为88KJ ·m-2和585MPa,表现出良好的力学性能。
苯并恶嗪树脂阻燃改性研究进展
苯并噁嗪树脂阻燃改性研究进展苯并噁嗪是一类经开环聚合得到的新型酚醛树脂，具有良好的耐热性、阻燃性，并且在固化时不释放出小分子物质。
苯并噁嗪虽然具有较好的阻燃性能，但仍不能满足某些应用场合需要。
本文介绍了含磷、含硅以及含其他官能团的阻燃剂用于苯并噁嗪体系的阻燃效果。
标签：苯并噁嗪树脂；热固性；阻燃剂中国分类号：TQ314.24+8 文献标识码：A 文章编号：1001-5922（2013）10-0083-04苯并噁嗪树脂结构类似于酚醛，具有诸如固化接近零收缩（其他热固性树脂在最佳固化条件下也会收缩2%～6%[1]），低吸水性，部分苯并噁嗪树脂Tg高于固化温度，高残碳率，固化不需要强酸作催化剂以及固化时不释放出有毒气体等特性[2]。
苯并噁嗪也具有与酚醛树脂类似的阻燃性和耐热性，但并不能满足高阻燃场合的要求，需进行阻燃改性。
之前普遍采用的卤系阻燃剂，由于燃烧时产生有害烟雾，目前许多国家已限制或者禁止使用。
聚合物材料阻燃性能的测试方法主要有以下3种[3]：（1）UL-94测试，用来评价材料在被点燃后自熄灭能力，阻燃等级按V-2、V-1、V-0的顺序递增；（2）极限氧指数（LOI），表示聚合物在氧气和氮气混合气体中可以燃烧时氧气的最小体积分数，越高表示材料的阻燃性能越好；（3）锥形量热仪，是表征材料燃烧性能最为理想的试验仪器，其试验环境同材料的真实燃烧环境接近，所得数据能够客观评价材料的燃烧行为，主要数据包括点燃时间、热释放速率、烟气释放等。
1 金属水合物阻燃剂金属水合物型阻燃剂主要包括氢氧化铝（ATH）、氢氧化镁（MH）等。
由于这一类阻燃剂对环境和人体没有明显的危害，因此可归为环境友好型阻燃剂[4]。
凌鸿等[5]采用氢氧化铝作为阻燃剂，与自制的二苯甲烷二胺型苯并噁嗪树脂混合。
实验结果显示，氢氧化铝添加量达20%以上时，阻燃效果良好，UL-94测试可达V-0级。
郝志勇等[6]采用氢氧化镁添加到玻璃纤维增强BZ（苯并噁嗪）/EP （海因型环氧树脂）中，材料本身为V-0级，氢氧化镁的添加起到了良好的抑烟效果。
苯并恶嗪树脂和酚醛树脂
苯并噁嗪树脂和酚醛树脂苯并噁嗪树脂（Benzoxazine Resin）和酚醛树脂（Phenolic Resin）是两种常见的热固性树脂材料，具有广泛的应用领域和优良的性能特点。
本文将分别介绍这两种树脂的特点、制备方法以及应用领域。
一、苯并噁嗪树脂苯并噁嗪树脂是一种新型的热固性树脂材料，具有独特的化学结构和优良的性能。
它由苯环、噁嗪环和氨基组成，具有高度的热稳定性、耐化学腐蚀性和良好的机械性能。
此外，苯并噁嗪树脂还具有低挥发性、低毒性和良好的阻燃性能等特点。
苯并噁嗪树脂的制备方法较为简单，一般通过苯并噁嗪单体与酚类化合物反应，经过聚合反应形成树脂。
在制备过程中，可以通过改变单体种类和比例，调节树脂的性能。
此外，还可以通过添加助剂和改变聚合条件来改善树脂的性能。
苯并噁嗪树脂在航空航天、电子电器、汽车制造等领域有广泛的应用。
由于其独特的化学结构和优良的性能，苯并噁嗪树脂可以用于制备高性能复合材料、粘合剂、涂料和阻燃材料等。
例如，在航空航天领域，苯并噁嗪树脂可以用于制备轻质高强度的复合材料，用于制造飞机和航天器的结构件。
在电子电器领域，苯并噁嗪树脂可以用于制备高密度的电子封装材料，用于制造半导体芯片和电路板。
二、酚醛树脂酚醛树脂是一种常见的热固性树脂材料，具有优良的机械性能、耐热性和耐化学腐蚀性。
它由酚和醛类化合物经过缩聚反应形成树脂。
酚醛树脂可以分为无酚型和酚型两类，其中无酚型酚醛树脂由于酚的含量较低，具有较低的挥发性和毒性。
酚醛树脂的制备方法主要包括缩聚反应和固化反应。
在制备过程中，可以通过调节酚和醛的摩尔比例、反应温度和反应时间来控制树脂的性能。
酚醛树脂还可以通过添加填料和改变固化剂种类来改善其性能。
酚醛树脂在汽车制造、电子电器、建筑材料等领域有广泛的应用。
由于其优良的性能，酚醛树脂可以用于制备耐磨、耐高温的摩擦材料，用于汽车刹车片和离合器盘等零部件。
在电子电器领域，酚醛树脂可以用于制备绝缘材料和封装材料，用于制造电路板和电子元件。
苯并恶嗪聚合机理-概述说明以及解释
苯并噁嗪聚合机理-概述说明以及解释1.引言1.1 概述概述苯并噁嗪是一种具有广泛应用前景的重要有机材料，由于其独特的分子结构和化学性质，可用于制备药物、光电材料、有机发光二极管和有机电池等领域。
苯并噁嗪的合成方法多种多样，其中一种重要的方法就是聚合反应。
本文将详细介绍苯并噁嗪的聚合机理，包括反应条件、催化剂以及产物结构等方面。
本文的目的在于全面深入地了解苯并噁嗪的聚合机理，从而为进一步优化合成方法，提高产物的收率和纯度提供理论基础。
本文将首先介绍苯并噁嗪的聚合机理及其反应条件，然后详细讨论合成过程中使用的催化剂类型和作用机制，最后对聚合反应的优化和未来发展方向进行展望。
通过深入研究苯并噁嗪的聚合机理，我们可以更好地控制合成过程中的反应条件和催化剂使用量，以提高聚合反应的效率和产物的品质。
同时，对苯并噁嗪聚合机理的深入理解也为开发新的合成方法和提高产量提供了重要的理论指导。
在接下来的章节中，我们将首先介绍苯并噁嗪的聚合机理以及形成过程所需的反应条件。
然后，我们将详细讨论不同类型的催化剂在苯并噁嗪聚合反应中的作用机制和应用情况。
最后，我们将总结目前对苯并噁嗪聚合机理的理解，并展望未来的研究方向。
通过本文的研究，我们期望能够为苯并噁嗪的聚合反应提供更深入的认识，并为相关领域的研究和应用提供有益的参考。
我们相信，随着对苯并噁嗪聚合机理的进一步研究，将可以开发出更高效、环境友好的合成方法，并为实现苯并噁嗪材料的应用开辟更加广阔的前景。
1.2 文章结构文章结构部分的内容如下：文章的结构主要包括引言、正文和结论三个部分。
引言部分包括概述、文章结构和目的。
概述部分主要介绍苯并噁嗪聚合机理的研究背景和现状，引起读者的兴趣。
文章结构部分进一步说明文章的组织结构和内容安排，以便读者能够更好地理解和阅读全文。
目的部分则概述了本文的研究目标和意义，指明研究的方向和重点。
正文部分是本文的核心部分，包括苯并噁嗪聚合机理简介和反应条件和催化剂两个方面的内容。
苯并恶嗪／不完全笼型倍半硅氧烷复合材料的固化动力学研究
ｂ ｓ ｉｇ ｒ ａ ｄ Ｏｚ ｗａ ｅ ｕ ｔ ｎ ａ ｄ ｃ ｒｎ ｉ ｅ ｉ ｑｕ ｔｏ ｓ ｃ ｌ ｕ ａｅ ｙ Ｋｉｓｎ ｅ ｎ ａ ｑ ａｉ ｎ ｕ ｉｇ ｋ ｎ ｔ ｅ ａｉｎ ｗａ ａｃ ｌｔ ｄ．Ｔｈ ｅ ｕ ｔ ｈ ｗ ｈａ ｈｅ ｃ ｒ ｅ ｃ ｏ ｃ ｅ ｒ ｓ ｌｓ ｓ ｏ ｔ ｔｔ ｕ ｅ ｒ ａ —
ａ ｔ ａｉ ｎ ｅ ｅ ｇ ． ｃｉ ｔｏ ｎ ｒ ｖ ｙ
Ｋｅ ｒ ｓ ｂ ｎ ｏ ａ ｉｅ；ｉ ｃ ｍｐ ｅ ｅｙ ｃ ｎ ｅ ｓ ｄ ｓｌｅ ｑ ｉｘ ｎ ；ＤＳ ｙ ｗｏ ｄ ： ｅ ｚ ｘ ｚｎ ｎ ｏ ｌ ｔｌ ｏ ｄ ｎ ｅ ｉ ｓ ｕ ｏ ａ ｅ ｓ Ｃ；ｃ ｒ ｇ ｋ ｎ ｔ ｓ ｕ ｎ ｉ ｅｉ ｉ ｃ
ｏ ｃ ｒｅ ｔｔ ｅ ｃ ａ ａ ｔｒｓｉ ｕ ｉ ｇ ｔｍｐ ｒ ｔ ｒ ｃ ｕ ｒｄ ａ ｈ ｒ ｃｅ ｔ ｃ ｒｎ ｅ ｅ ａｕ ｅ，ｃ ｒｎ ａ ｅ，ｔ ｅ ｈ ａ ｆｒ ａ ｔｏ ｈ ｉ ｃ ｕ ｇ ｒ ｔ ｈ ｅ ｔｏ ｅ ｃｉｎ，ｒ ａ ｔｏ ｒ ｅ ，ａ ｄ ａ ｐａｅ ｔ ｉ ｅ ｃｉ ｎ ｏ ｄ ｒ ｎ ｐ ｒ年第 ３ 第 ３期 ７卷
合成材 料 老化 与应 用
苯并 嗯 嗪／ 完 全 笼 型 倍 半 硅 氧 烷 复 合 材 料 不 的 固化 动 力 学 研 究 木
单 家佳 。程 晓君 ，吴 一 弦 ，徐 日炜 ，余鼎声 （ 京 市新 型 高分子 材料 制备 与加 工 重点 实验 室 ，北京化 工 大 学，北 京 ，１０２ ） 北 ００ ９ 摘要 ：采 用 非等 温差示 扫描 量热 法 （ Ｓ 比较 了苯 并 嗯 嗪 和苯并 嗯 嗪／ 完 全 笼 型苯 基三 羟基 七 聚倍 Ｄ Ｃ） 不 半 硅氧烷 （７ Ｏ Ｓ 复合 材料 两种 体 系 的 固化 特 性 。Ｋｓｎｅ 和 Ｏａ ａ方 程计 算 了两 体 系 的 固 化反 应表 观 ＴＰ Ｓ ） ｉｉｇｒ ｓ ｚｗ
