端子压接规范
合格连接器端子压接规范
介绍
1. 压接高度过小
2. 压接高度过大
3. &
4. 绝缘压接过小或过大
5. 松散的线芯
6. 剥线长度过短
7. 线缆插入过深
8."香蕉"(过度弯曲) 端子
9. 压接过于靠前
10. 喇叭口过小
11. 喇叭口过大
12. 尾料过长
13. 弹性片弯曲
准则
介绍
正确的额定电流、额定电压、电路大小、接合力、线规能力、结构、端接方法和安全特征，例如正向锁定、完全独立的触点、极性和代理商资格等要求得到满足，那么简而言之就是您找到了完美的连接器。
但是还没有完全到长出一口气的时候，特别是如果您选择的连接器使用压接系统。
虽然这可能是最快、最可靠和牢固的端接方法之一，如果端子没有正确地压接在线缆上，您会忘记在选择正确的连接器上付出的所有辛苦努力。
虽然有13个常见的压接问题会降低您的产品的可靠性，但是仅需一些小的知识和预先规划就可以简单地避免这些问题。
首先，了解端子具有三个主要部分：插接区、过渡区和压接区
(图A)
这有助于我们理解。
顾名思义，插接区是端子与另一半连接端子插接的部分。
该部分由连接器设计师设计为与对接端子接合，并以一定的方式工作。
如果压接过程中接合部变形，将会降低连接器的性能。
过渡区同样设计为在压接过程中不受影响。
如果您改变了弹性片或端子止口的位置，同样将影响连接器的性能。
压接区是唯一设计受到压接工艺影响的部分。
使用连接器制造商推荐的端接设备，夹紧压接区，从而牢固地与线缆连接。
理想情况下，您将端子压接在线缆上的所有工作仅发生在压接区。
正确执行的压接示例参见
图B[/b]。
绝缘压接区压缩绝缘层，但不会刺穿。
线芯（或线刷）伸出于导体压接区前部的距离至少等于线缆导体的直径。
例如，18 AWG线缆应伸出至少.040"。
在绝缘和导体压接区之间的部分可以看见绝缘层和导体。
导体压接区在引入端和尾端呈喇叭形，而过渡区和接合区在压接工艺前后始终保持不变。
如果您的压接端子看起来和
图B[/b]
中的端子不同，可能是因为在压接工艺中出现了错误。
这里是压接工艺中可能出现的13个最常见的问题，以及如何避免它们。
1. 压接高度过小
压接高度是指导体压接区在压接后的横截面高度，它是良好压接最重要的特征。
连接器制造商提供了为端子设计的每种线缆尺寸的压接高度。
给定线缆的正确压接高度范围或公差可能小达0.002"。
在如此严格的规范下，检验压接机是否设置正确对于获得良好压接是非常重要的。
过小
(图I)或过大
(图II)
的压接高度无法提供规定的压接强度（对线缆端子的保持力），会减小线缆拉拔力和额定电流，一般情况下还会引起压接头在非正常的工作条件下性能降低。
过小的压接高度还会压断线芯或者折断导体压接区的金属。
2. 压接高度过大
过大的压接高度无法正确压缩线芯，引起压接区过大的无效空隙，因为线芯和端子金属之间没有足够的金属间接触。
问题#1 & #2的解决方法很简单：调节压接机上的导体压接高度。
在首次使用压接机进行工作时，使用
图B
中所示的游标卡尺或千分尺检验压接高度在规定范围内，并且在工作过程中应按照要求的频度重新检查，以保持正确的压接高度。
3. &
4. 绝缘压接区过小或过大
图III 和
图IV
由于绝缘类型和厚度的多样性，连接器制造商一般不会提供绝缘层的压接高度。
绝缘压接为导体压接区提供应力释放，这样在线缆弯曲时不会使线芯折断。
过小的绝缘压接区会使绝缘压接区中的金属应力过大，削弱其应力释放功能。
大多数类型的压接工具可以独立于导体压接高度而调节绝缘压接高度。
正确的调节使得端子夹紧绝缘层至少180度，并且不会刺穿绝缘层。
在端子的绝缘压接件的外径与线缆绝缘层的外径接近相同时，最好的方法是IDT技术。
5. 松散的线芯
(图V)
是导致压接问题的另一个常见原因。
如果所有线芯没有完全封闭于导体压接区，压接件的强度和电流负载能力都会大幅降低。
要获得良好的压接，您必须满足连接器制造商指定的压接高度。
如果并非所有线芯都对压接高度以及压接强度起到作用，那么压接件的性能将无法达到规定要求。
一般来说，松散线芯的问题是很容易解决的，只需重新收拢线缆成束，然后插入进行压接的端子中。
如果从线缆上剥下绝缘层是单独的操作过程，在处理或集束过程中可能会不小心将线芯分离。
使用剥线并保持工艺去除绝缘层，这样绝缘套并没有完全从线缆上去除，直至准备用端子压接在线缆上，有助于最大限度减小线芯松散问题问题。
6. 剥线长度过短
如果剥线长度过短，或者线缆没有完全插入导体压接区，端接可能不能达到规定的拉拔力，因为线缆与端子之间的金属间接触减少了。
如
图VI
, 所示，线缆的剥线长度过短(注意绝缘层处于正确位置)，伸出导体压接区前部的距离无法获得要求的一个线缆外径。
解决方法很简单：增大剥线设备的剥线长度至该端子的规定值。
7. 线缆插入过深
与过短的剥线长度相关的另一个压接问题，出现在线缆插入压接区过深的情况下。
如
图VII
所示，绝缘层向前过深地插入绝缘压接区，导体伸出至过渡区。
在实际应用中，这可能引起三种失效模式。
其中两种是由于导体压接区中金属间接触减少，使得额定电流和线缆拉拔力降低。
金属与塑料的接触没有金属间接触牢固，而且它不导电。
第三种失效模式在连接器接合时可能出现。
如果线缆伸出至过渡区过深，插针端子的尖端碰撞上线缆，可能会阻止连接器完全就位，或者可能导致插针或插孔端子弯曲。
这种情况称为端子碰撞。
在极端情况下，即使端子在外壳内完全就位，但是会被推出外壳背部。
要解决这个问题，确认没有使用过大的力将线缆插入压接机而使之越过压接机的线缆止口，或者调节线缆止口的位置使之正确地轴向定位已剥皮的线缆。
8. "香蕉" (过度弯曲) 端子
最形象的压接问题之一称为"香蕉"压接
(图VIII)
，因为压接端子呈香蕉形状。
这使得端子很难插入外壳中，可能引起端子碰撞。
这个问题很容易解决，调节压接机上的限制销的位置即可。
这个小销位于压接机中，在压接区压接在线缆上时接触端子的接合区。
在压接过程中，端子一端的大量金属（在压接区中）移动。
如此大的作用力趋向于强迫端子的前部上翘，除非被适当的"限制销"所限制。
9. 压接过于靠前
比较明显的一个压接问题是过渡区的局部被损坏，如
图IX
所示。
在图示的端子中，竖直的突起部分是称为"端子止口"的设计特征。
其功能是防止端子过深地插入外壳。
如果止口被完全损毁，实际端子会被推向一直穿过外壳。
解决方法比较简单。
引起这一问题的原因是端子和金属条。
端子压接外观标准
端子压接外观标准1.端子压接外观标准的目的：端子压接是一种常见的电线连接方式，通过端子压接可以实现电线与设备的连接，保证电气连接的可靠性。
端子压接外观标准的制定，旨在确保电线端子压接质量，预防电线连接故障，增强电气设备的安全性和可靠性。
2.端子压接外观标准的要求：（1）端子外观平整：端子压接后，端子与电线之间应紧密贴合，不得出现空隙或残余。
端子表面应平整，无翘起、变形或裂纹等缺陷。
（2）端子压接牢固：端子与电线之间的接触应紧密，不得出现轻触或松动现象。
端子压接后，电线不得因外力或拉扯而脱离端子。
（3）端子外观清晰：端子上应清晰标注电线型号、规格、额定电流等相关信息，以便于识别和安装。
（4）端子表面光滑：端子的表面应光滑平整，无锈蚀、氧化或磨损等现象。
特殊金属端子还应具备防腐蚀的功能，确保使用寿命长。
（5）端子颜色一致：端子压接后，端子的颜色应与电线颜色保持一致，以便于辨认和区别。
3.端子压接外观标准的检测方法：为了确保端子压接外观标准的达标，需要进行检测和评估。
端子压接外观检测主要包括以下几个方面：（1）目测检查：对端子的外观进行目测，检查是否存在外观缺陷，如翘起、变形、裂纹等。
（2）压接质量检测：使用合适的工具或设备对端子压接进行拉力测试，检查是否牢固可靠。
（3）尺寸测量：使用合适的测量工具对端子的尺寸进行测量，检查是否符合标准要求。
（4）颜色检测：通过目测或使用相关仪器，对端子颜色进行检测，确保与电线颜色一致。
（5）腐蚀测试：使用适当的方法或试剂对端子进行腐蚀测试，检查是否具备防腐蚀的功能。
4.端子压接外观标准的质量控制：为了确保端子压接外观标准的质量控制，需要遵循以下几个原则：（1）操作规范：操作人员必须按照相关工艺和标准进行操作，确保端子压接的过程规范和标准化。
（2）设备检修：定期检修和维护端子压接设备，保证设备的良好状态，避免因设备问题引起的连接错误或损坏。
（3）材料选择：选择符合标准要求的优质端子和电线材料，确保材料的可靠性和稳定性。
压接端子的正确手法
压接端子的正确手法
把需要压端子的线剪平。
用剥线钳剥出3mm的线头。
把剥好的线头插入端子。
把接线的端子放入第一个钳口。
用力压下。
松开后把多余端子片剪去即可。
以下是压端子的注意事项：
1、充分了解：
应充分了解所要操作的冷压端子，熟悉其操作方法，以保证正确操作；对不具备防误操作的冷压端子，应采用色码或标记予以标识，或在连接前合适型号是否对应，并保证相互连接时正确定位；应特别注意防止带针插座的误插合，否则将损坏冷压端子，并导致意外电接触；应确保冷压端子连接到位，在不易检查的特殊场合，应在相应的操作规程中做出详细的规定，并可通过窥镜进行检查。
2、规范操作：
冷压端子端接时，应严格按照相应的端接规范或要求进行端接和检查，并按对应的节点序号端接。
选用的电缆导线间的最大绝缘层厚度应与接触件间距匹配，电缆线芯应与接触件接线端匹配，当接触件间跨、并线处理。
3、保护措施：
冷压端子处于分离状态应分别装上保护帽或采取其他防尘措施；如果冷压端子连接后长期不分离，可在插头和插座之间打上保险。
线束端子压接规范
1.目的为规范本公司的线束端子压接操作，规定端子压接标准，提高产品品质。
2.范围本规范适用于公司所有线束压接操作。
3.职责3.1技术部：负责制作线束图纸、制定端子压接标准。
3.2制造部：负责按照线束图纸及线束端子压接标准进行生产。
3.3品保部：负责对端子压接的品质确认及本规范执行的监督。
4.内容 4.1名词4.2通用要求○ 良好△ 可接受△ 可接受1.绝缘皮检查窗口2.喇叭口（前/后）3.刷尾检查窗口4.锁紧片5.绝缘铆压区6.导体压接区7.端子结合区8.料带残耳9.压接柱停止耳朵×不可接受×不可接受×不可接受绝缘皮压着过短，此种不良现象将造成端子拉力不足,易脱落。
绝缘皮压着过长，将造成铜丝易断落或接触不良，出现开路或瞬间开路。
芯线压着过短，此种现象易造成端子拉力不足，易脱落×不可接受×不可接受×不可接受导体压着过长，此现象将造成端子不易与HOUSING实配，影响装配。
芯线压着过短，此种现象易造成端子拉力不足，易脱落芯线飞丝,可能造成拉力不足，且存在与相邻芯线短路的隐患4.4压接要求常见不良或缺陷4.4.1剥线不良注：1.剥线长度：①2.8铜件/2.8四方插：4±0.2mm②小5556铜件：2.5±0.2mm2.检查线芯是否受损，一定要剥开线皮3个mm以上。
芯线断裂可接受根数线束铜线根数＜7 7-15 16-25 26-40 41-60 61-121 ＞121 允许最大铜丝损失数0 0 0 3 4 5 5％4.4.2端子压接缺陷刺破绝缘皮-NG没有压住绝缘皮-NG绝缘皮被压进铆接端子-NG绝缘皮没有被铆接端子完全铆压-NG导线松散，没有完全被铆压住-NG铆压区内有股线被压住-NG线股终端在导体铆压区不可见-NG线股超出端子高度-NG线股伸出端子之外-NG线股伸进端子结合区-NG端子变形-NG线皮压接区变形-NG4.5外观检验端子压接尺寸及外观CCD要求（品保检查及员工自检）4.5.1线材的准备（参见线束图纸）4.5.2检查剥皮长度、线材长度、芯线剥皮损伤情况；4.5.3检验余料长度4.5.4导体压着区检验①压接高度，宽度及压接形状，背面批峰不超过0.13mm②导体压接部位必须完全闭合并包含所有线芯③后喇叭口必须可见④导体末端必须平齐、伸出压接区4.5.5绝缘皮压接①压接尺寸和压接形状，无特殊要求情况下压接高度取决于线材的大小，以能压紧线皮不刺穿为标准。
端子压接工艺检验标准
制定:
审核:
核准:
制定部门:质量部 2012-4-7
端子表面不能有镀层损伤、破损、扭曲变
7
端子插接区域
形、脏污、氧化等
8
切片(依不同端子,可在不同位 置)
切片长度不超过端子材料厚度的 2 倍
以下为端子与引线拉脱力检验标准：
线规（AWG） 导体截面（mm2） 检验拉力≥kgf 线规（AWG） 导体截面（mm2） 检验拉力≥kgf 线规（AWG） 导体截面（mm2） 检验拉力≥kgf
按左图在绝缘层处弯曲导线两次循环(包 括 1+2+3)经弯曲试验后,绝缘层不脱离压 接翼
1.毛刺高度小于材料厚度,不允许压接底部 产生裂纹
2.端子夹线高度必须符合夹线标准，端子 两翅须完全与导线线芯接触
6
线芯压接区域
3. 端子平直度应符合图示,端子平直度不 允许影响端子连接,及端子的接插功能
4.线芯导体不允许有切口、遗失、外露、 飞线，压接翼不可切伤芯线
位置区域
1
端子检查窗口
2
喇叭口
3
线尾检查窗口
4
锁片
5
绝缘压接区域
中山市蒙力电机电器有限公司
端子压接工艺检验标准
检验项目 OK
胶皮与裸导线应都能见到,基本上胶皮和 裸导线长度各占一半
端子包线位两端都有喇叭口.厚度 1-2 倍材 料厚度（线芯入口有喇叭口,尾端无喇叭口 可接收）
线芯露出长度太长或太短，线尾延伸至线 芯终止耳形区中间
扣位大约为 2 至 10 倍端子材料的厚度(视 不同端子而定)
包胶位翅翼压紧胶皮,对内芯线无压伤，包 胶位翅翼允许穿透绝缘层深度为 25%至 50%,不允许压伤线芯，压接翼与绝缘皮至 少有 3 个接触点.压接后绝缘皮无松动
线束端子压接规范标准
1.目的为规范本公司的线束端子压接操作，规定端子压接标准，提高产品品质。
2.范围本规范适用于公司所有线束压接操作。
3.职责3.1技术部：负责制作线束图纸、制定端子压接标准。
3.2制造部：负责按照线束图纸及线束端子压接标准进行生产。
3.3品保部：负责对端子压接的品质确认及本规范执行的监督。
4.内容 4.1名词4.2通用要求4.3电线位置浅打检验要求○ 良好△ 可接受△ 可接受1.绝缘皮检查窗口2.喇叭口（前/后）3.刷尾检查窗口4.锁紧片5.绝缘铆压区6.导体压接区7.端子结合区8.料带残耳9.压接柱停止耳朵×不可接受×不可接受×不可接受绝缘皮压着过短，此种不良现象将造成端子拉力不足,易脱落。
绝缘皮压着过长，将造成铜丝易断落或接触不良，出现开路或瞬间开路。
芯线压着过短，此种现象易造成端子拉力不足，易脱落×不可接受×不可接受×不可接受导体压着过长，此现象将造成端子不易与HOUSING实配，影响装配。
芯线压着过短，此种现象易造成端子拉力不足，易脱落芯线飞丝,可能造成拉力不足，且存在与相邻芯线短路的隐患4.4压接要求常见不良或缺陷4.4.1剥线不良注：1.剥线长度：①2.8铜件/2.8四方插：4±0.2mm ②小5556铜件：2.5±0.2mm2.检查线芯是否受损，一定要剥开线皮3个mm以上。
芯线断裂可接受根数线束铜线根数＜7 7-15 16-25 26-40 41-60 61-121＞121允许最大铜丝损失数0 0 0 3 4 5 5％4.4.2端子压接缺陷刺破绝缘皮-NG 没有压住绝缘皮-NG 绝缘皮被压进铆接端子-NG绝缘皮没有被铆接端子完全铆压-NG 导线松散，没有完全被铆压住-NG 铆压区内有股线被压住-NG线股终端在导体铆压区不可见-NG 线股超出端子高度-NG 线股伸出端子之外-NG线股伸进端子结合区-NG 端子变形-NG 线皮压接区变形-NG4.5外观检验端子压接尺寸及外观CCD要求（品保检查及员工自检）4.5.1线材的准备（参见线束图纸）4.5.2检查剥皮长度、线材长度、芯线剥皮损伤情况；4.5.3检验余料长度4.5.4导体压着区检验①压接高度，宽度及压接形状，背面批峰不超过0.13mm②导体压接部位必须完全闭合并包含所有线芯③后喇叭口必须可见④导体末端必须平齐、伸出压接区4.5.5绝缘皮压接①压接尺寸和压接形状，无特殊要求情况下压接高度取决于线材的大小，以能压紧线皮不刺穿为标准。

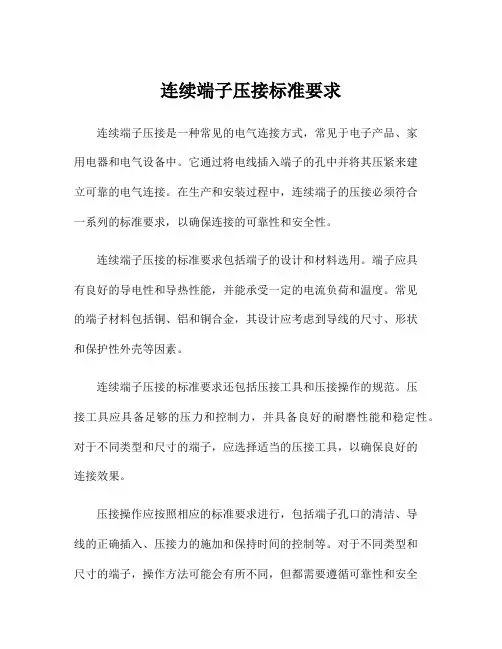

连续端子压接标准要求
连续端子压接标准要求连续端子压接是一种常见的电气连接方式，常见于电子产品、家用电器和电气设备中。
它通过将电线插入端子的孔中并将其压紧来建立可靠的电气连接。
在生产和安装过程中，连续端子的压接必须符合一系列的标准要求，以确保连接的可靠性和安全性。
连续端子压接的标准要求包括端子的设计和材料选用。
端子应具有良好的导电性和导热性能，并能承受一定的电流负荷和温度。
常见的端子材料包括铜、铝和铜合金，其设计应考虑到导线的尺寸、形状和保护性外壳等因素。
连续端子压接的标准要求还包括压接工具和压接操作的规范。
压接工具应具备足够的压力和控制力，并具备良好的耐磨性能和稳定性。
对于不同类型和尺寸的端子，应选择适当的压接工具，以确保良好的连接效果。
压接操作应按照相应的标准要求进行，包括端子孔口的清洁、导线的正确插入、压接力的施加和保持时间的控制等。
对于不同类型和尺寸的端子，操作方法可能会有所不同，但都需要遵循可靠性和安全性的原则。
在压接过程中，还应注意防止导线断裂、端子变形和压接不牢固等问题的发生。
除了上述要求，连续端子压接还需要满足一系列的性能测试和质量控制要求。
例如，压接连接应能够承受一定的拉力、振动和温度变化，并保持稳定的电阻值。
对于大规模生产的产品，还需要进行批量测试和质量抽检，以确保全部连接质量符合要求。
连续端子压接的标准要求还包括可靠性和安全性的评估。
连接应具有良好的电气传导性和机械强度，以保证电流正常传输和连接不松脱。
此外，压接连接的质量还应受到长期使用、振动、温度和湿度等环境因素的影响，并具备一定的防护性能和耐久性。
总之，连续端子压接标准要求包括端子的设计和材料选用、压接工具和压接操作的规范、性能测试和质量控制要求以及可靠性和安全性的评估等方面。
这些要求的实施可以确保连续端子连接的可靠性和安全性，提高电子产品和电气设备的性能和质量。
端子压接技术检验规范
端子压接技术检验规范
1.目的
为保证公司生产的产品质量，为压接作业员和半成品检验员提供检验方法及依据。
2.测试设备
拉力测试仪、显微镜、卡尺、千分尺、直尺
3.检验方案
3.1外观全检、尺寸抽检、拉力抽测；
3.2高度：抽测250到500个检查一次绝缘皮压接高度和芯线压接高度；
3.3质量控制：所有不合格品按不合格品处理流程执行；
4.压接高度
压接高度是在压接后，通过量测芯线和绝缘层压装的中央部H（见下图），压装高度参考拉力、压接高度对照表。
5.压接外形要求、：
压接重点管控项目如下：
端子压接技术检验规范
6.标准压接图示与压接不良图示
6.1压接标准图示：
6.2压接不良图示
芯线露出绝缘皮压接过少端子头部变形残留带过长
线芯断裂绝缘皮进入线芯压接区端子变形(低头)残留带过长
无线芯电缆剥皮不良端子变(翘头) 倒钩变形
线芯伸出过长电缆绝缘皮破损端子左右歪斜无倒钩
端子压接技术检验规范
后脚压断绝缘层压接过高端子扭曲变形无喇叭口
压两个端子绝缘层压接过高，绝缘皮压伤端子变形(开裂) 喇叭口过大
压两根线材高低脚，绝缘皮压伤端子变形(端子偏头) 排线方向压反不符合图纸绝缘皮压接毛刺过大绝缘压着部错位端子变形(倒钩平低或无倒钩)长短线线芯压装毛刺过大绝缘层压装过量端子变形(端子断开)
测抽。
线束端子压接标准
正常
<<对车辆的影响>>
铜丝从端子中脱出,发生断路
过高 铜丝间有缝隙
铜丝脱落
车辆熄火停止
作业发生异常时按下述方法实施
关 1.端子压接规格 异常:
联 文 件
2.压接作业标准 3.压接接收准则 4.作业自检规定
指导书
①.材料、部品与平常不一样时 ②.按标准作业无法完成时 ③.不良连续出现3个以上时
处置步骤: ①.马上停止作业 ②.区分异常品 ③.马上与上司联络并接受指示
压接高宽值测量,确保在首件确 认控制值范围内.
3
外观
①端子外观判定; 外观符合【图3】.
首件确认若外观有漏确认项目, 则可能造成批量不良，制造浪 费.
<让我知道这是为什么>
发现压接高度错误 C/H过高时—铜丝脱落 C/H过低时—铜丝切断,端子破损
※此不良现象,冲件时不能发现
高度过低 铜丝被压扁切断
发生端子脱落
1/1
端子压接首件确认工艺卡片
目的：规范作业方法和步骤,保证品质稳定.
一、端子压接拉脱力管控
铜丝在压线脚 外拉断 OK
△ 铜丝在压线脚 处平齐拉断 警戒值
×
铜丝脱落 NG
图1
二、端子压接高宽值测量管控
标准值-0.01
标准值
首件确认值 标准值+0.01
三、外观管控
标准值-0.03
标准值+0.03
标准值-0.05 压力过重
图2
标准值+0.05 铜丝脱落
图3
外观合格图片
例如:压接高度(C/H)标
绿色范围:最佳值
C/W
准是1.20．压接首件检 查时:C/H测量值应是 1.19 1.20 ห้องสมุดไป่ตู้.21
USCAR21(端子压接的性能规范)
PERFORMANCE SPECIFICATION FOR CABLE-TO-TERMINAL ELECTRICAL CRIMP端子压接的性能规范1. SCOPE范围IMPORTANT NOTICE: In any intended vehicle application, if the products covered by this specification are, or may be, subjected to conditions beyond those described in this document, They must pass special tests simulating the actual conditions to be encountered before they can be considered acceptable for actual vehicle application. Products certified by their supplier as having passed specific applicable portions of this specification are not to be used in applications where conditions may exceed those for which the product has been satisfactorily tested.The Authorized Person is the final authority as to what tests are to be performed on his or her parts and for what purpose these tests are required. He or she is also the final authority for resolving any questions related to testing to this specification and to authorizing any deviations to the equipment or procedures contained in this specification. Any such deviation must be documented and included in the final test report.重要提示：在任何汽车应用中，对于本规范没有涉及到的情况，产品必须通过相应的特殊试验，该试验的试验条件应该模仿汽车在实际使用中的条件。
线束端子压接规范
精心整理1.目的为规范本公司的线束端子压接操作，规定端子压接标准，提高产品品质。
2.范围本规范适用于公司所有线束压接操作。
3.职责3.1技术部：负责制作线束图纸、制定端子压接标准。
3.2制造部：负责按照线束图纸及线束端子压接标准进行生产。
4.5.1线材的准备（参见线束图纸）4.5.2检查剥皮长度、线材长度、芯线剥皮损伤情况；4.5.3检验余料长度4.5.4导体压着区检验①压接高度，宽度及压接形状，背面批峰不超过0.13mm②导体压接部位必须完全闭合并包含所有线芯③后喇叭口必须可见④导体末端必须平齐、伸出压接区4.5.5绝缘皮压接①压接尺寸和压接形状，无特殊要求情况下压接高度取决于线材的大小，以能压紧线皮不刺穿为标准。
②摇摆测试，手握离线头6、7cm处，上下弯折线90°，无松脱则说明已压紧。
4.5.6.弹片及端子的配合区区损伤、变形4.6车间线束压接巡检检验步骤及方法1.线束在自动机调好机后，IPQC取5PCS不包线皮的开始做先做拉力测试。
（参考4.7）2.拉力测试合格，产线按成品生产20PCS，给IPQC按4.2外观检验要求在CCD下，进行外观检验。
3.外观检验OK后，取5PCS进行测试线材与端子的接触电阻，接触电阻不超过30mΩ，为合格。
4.接触电阻检验OK后取5PCS作及判定标准）5.剖面分析OK6.巡检IPQC每半小时巡检外观及抽检5PCS5PCS 做剖面分析。
订单生产完成好再取最后5PCS7.IPQC4.74.7.1①取UL将端子部分固定于拉力机的固定座端，电线尾端⑥拉力测试首件测只包线芯不包线皮的拉力，巡检测线材整体拉力附表1.拉力测试标准。
