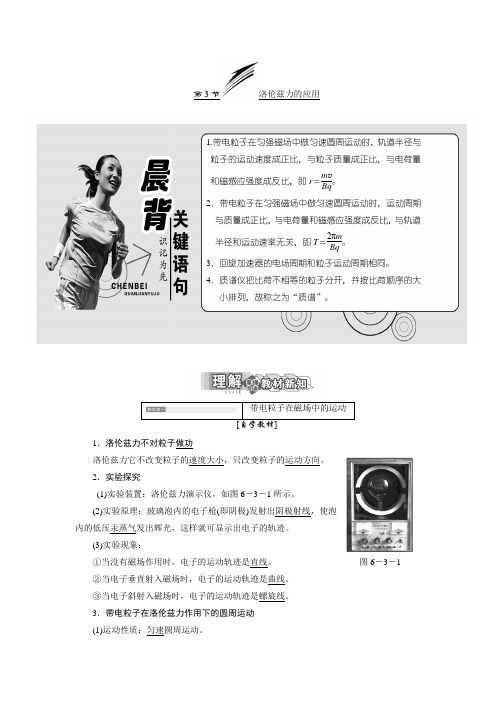

第3节 洛伦兹力的应用
鲁科版高中物理选修3-1第3节洛伦兹力的应用
第3节洛伦兹力的应用
1.带电粒子在匀强磁场中做匀速圆周运动时，轨道半径与
粒子的运动速度成正比，与粒子质量成正比，与电荷量
和磁感应强度成反比，即r ＝m v Bq。
2．带电粒子在匀强磁场中做匀速圆周运动时，运动周期
与质量成正比，与电荷量和磁感应强度成反比，与轨道
半径和运动速率无关，即T ＝2πm Bq。
3．回旋加速器的电场周期和粒子运动周期相同。
4．质谱仪把比荷不相等的粒子分开，并按比荷顺序的大
小排列，故称之为“质谱”。
带电粒子在磁场中的运动
[自学教材]
1．洛伦兹力不对粒子做功
洛伦兹力它不改变粒子的速度大小，只改变粒子的运动方向。
2．实验探究
(1)实验装置：洛伦兹力演示仪，如图6－3－1所示。
(2)实验原理：玻璃泡内的电子枪(即阴极)发射出阴极射线，使泡
内的低压汞蒸气发出辉光，这样就可显示出电子的轨迹。
(3)实验现象：
①当没有磁场作用时，电子的运动轨迹是直线。
图6－3－1 ②当电子垂直射入磁场时，电子的运动轨迹是曲线。
③当电子斜射入磁场时，电子的运动轨迹是螺旋线。
3．带电粒子在洛伦兹力作用下的圆周运动
(1)运动性质：匀速圆周运动。
鲁科版高中物理选择性必修第二册课后习题 第1章 安培力与洛伦兹力 第3节 洛伦兹力的应用 (2)
第3节洛伦兹力的应用必备知识基础练1.如图所示,回旋加速器是加速带电粒子的装置,其主体部分是两个D形金属盒。
两金属盒处在垂直于盒面的匀强磁场中,a、b分别与高频交流电源两极相连接,下列说法正确的是( C )A.离子从磁场中获得能量B.带电粒子的运动周期是变化的C.离子由加速器的中心附近进入加速器D.增大金属盒的半径,粒子射出时的最大动能不变,带电粒子的运动周期是不变的,选项A、B错误;离子由加速器的中心附近进入加速器,增大金属盒的半径,粒子射出时的最大动能增大,选项C正确、D错误。
2.如图所示,一个静止的质量为m、电荷量为q的粒子(重力忽略不计),经加速电压U加速后,由O点垂直进入磁感应强度为B的匀强磁场中,粒子打到P点,若OP=x,则( C )A.x与U成正比B.x与U成反比C.x与√U成正比D.x与√U成反比v2,可得x与√U成正比,选项C正确。
3.质谱仪是一种测定带电粒子质量和分析同位素的重要工具,它的构造原理如图所示,离子源S产生一个质量为m,电荷量为q的正离子,离子产生出来时的速度很小,可以看作是静止的,离子产生出来后经过电压U加速,进入磁感应强度为B的匀强磁场,沿着半圆运动而达到记录它的照相底片P上,测得它在P上的位置到入口处S1的距离为x,则下列说法正确的是( D )A.若某离子经上述装置后,测得它在P上的位置到入口处S1的距离大于x,则说明离子的质量一定变大B.若某离子经上述装置后,测得它在P上的位置到入口处S1的距离大于x,则说明加速电压U一定变大C.若某离子经上述装置后,测得它在P上的位置到入口处S1的距离大于x,则说明磁感应强度B一定变大D.若某离子经上述装置后,测得它在P上的位置到入口处S1的距离大于v2,得v=√2qUm ,x=2R,所以x=2mvqB=2B√2mUq,可以看出,变大,U变大,q变小,B变小,故只有D对。
4.回旋加速器的工作原理如图所示,置于高真空中的D形金属盒半径为R,两盒间的狭缝很小,带电粒子穿过的时间可以忽略不计。

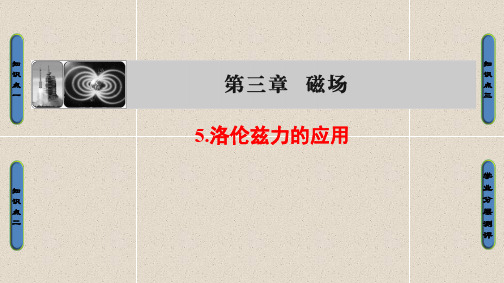

高中物理课件第3章5.洛伦兹力的应用
场方向垂直于横截面．一质量为m、电荷量为q(q>0)的粒子以速率v0沿横截面的 某直径射入磁场，离开磁场时速度方向偏离入射方向60°.不计重力，该磁场的
磁感应强度大小为( )
A.
3mv0 3qR
B.mqvR0
C.
3mv0 qR
D.3qmRv0
【解析】 带电粒子在磁场中做匀速圆周运动，利用几何关系和洛伦兹力 公式即可求解．
[后思考] 电视机显像管是怎样控制电子扫描运动的？ 【提示】 利用磁场使电子偏转来控制电子的扫描运动．
[合作探讨] 如图3-5-2所示，电视机的显像管是应用电子束在磁场中偏转的原理制成 的．
图3-5-2
探讨1：带电粒子在什么情况下在磁场中做匀速圆周运动？ 【提示】 带电粒子在匀强磁场中只受洛伦兹力(或其他力的合力恰好为
质量的同位素分开．
质谱仪原理如图3-5-10所示，a为粒子加速器，电压为U1；b为速 度选择器，磁场与电场正交，磁感应强度为B1，板间距离为d；c为偏转分离 器，磁感应强度为B2.今有一质量为m、电荷量为e的正粒子(不计重力)，经加速 后，该粒子恰能通过速度选择器，粒子进入分离器后做匀速圆周运动．求：
项知，A、C、D正确，B错误． 【答案】 B
质谱仪问题的分析技巧 (1)分清粒子运动过程的三个阶段． (2)在加速阶段应用动能定理． (3)在速度选择器中应用平衡条件． (4)在偏转阶段应用洛伦兹力提供向心力的规律．
回旋加速器
[先填空] 回旋加速器 1．构造图及特点(如图 3-5-12 所示) 回旋加速器的核心部件是两个_D__形__盒__，它们之间接__交__流__电源，整个装置 处在与 D 形盒底面垂直的_匀__强__磁__场___中．
知识脉络

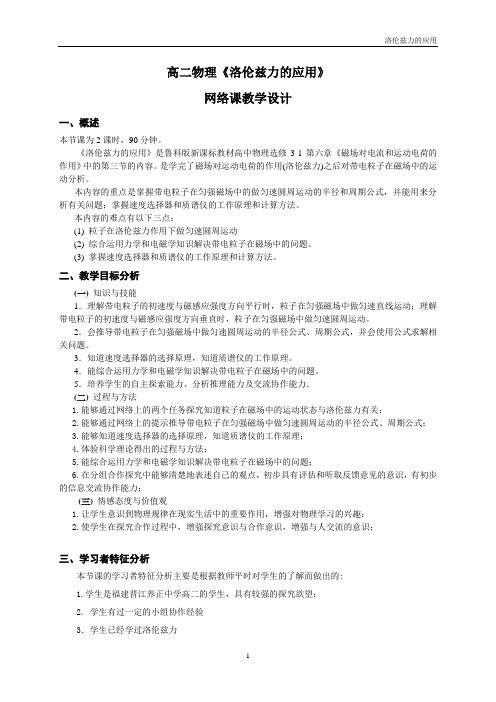

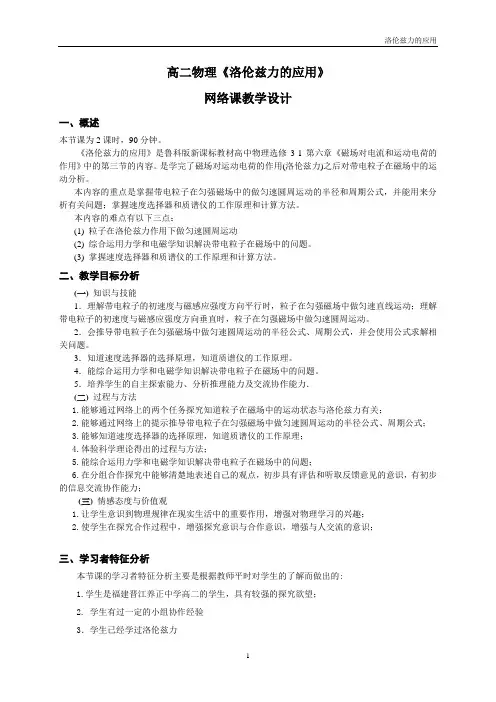

高中物理获奖课件《洛伦兹力的应用》洛伦兹力的应用教学设计
高二物理《洛伦兹力的应用》网络课教学设计一、概述本节课为2课时，90分钟。
《洛伦兹力的应用》是鲁科版新课标教材高中物理选修3-1第六章《磁场对电流和运动电荷的作用》中的第三节的内容。
是学完了磁场对运动电荷的作用(洛伦兹力)之后对带电粒子在磁场中的运动分析。
本内容的重点是掌握带电粒子在匀强磁场中的做匀速圆周运动的半径和周期公式，并能用来分析有关问题；掌握速度选择器和质谱仪的工作原理和计算方法。
本内容的难点有以下三点：(1) 粒子在洛伦兹力作用下做匀速圆周运动(2) 综合运用力学和电磁学知识解决带电粒子在磁场中的问题。
(3) 掌握速度选择器和质谱仪的工作原理和计算方法。
二、教学目标分析(一)知识与技能1．理解带电粒子的初速度与磁感应强度方向平行时，粒子在匀强磁场中做匀速直线运动；理解带电粒子的初速度与磁感应强度方向垂直时，粒子在匀强磁场中做匀速圆周运动。
2．会推导带电粒子在匀强磁场中做匀速圆周运动的半径公式、周期公式，并会使用公式求解相关问题。
3．知道速度选择器的选择原理，知道质谱仪的工作原理。
4．能综合运用力学和电磁学知识解决带电粒子在磁场中的问题。
5．培养学生的自主探索能力、分析推理能力及交流协作能力．(二)过程与方法1.能够通过网络上的两个任务探究知道粒子在磁场中的运动状态与洛伦兹力有关；2.能够通过网络上的提示推导带电粒子在匀强磁场中做匀速圆周运动的半径公式、周期公式；3.能够知道速度选择器的选择原理，知道质谱仪的工作原理；4.体验科学理论得出的过程与方法；5.能综合运用力学和电磁学知识解决带电粒子在磁场中的问题；6.在分组合作探究中能够清楚地表述自己的观点，初步具有评估和听取反馈意见的意识，有初步的信息交流协作能力；(三)情感态度与价值观1.让学生意识到物理规律在现实生活中的重要作用，增强对物理学习的兴趣；2.使学生在探究合作过程中，增强探究意识与合作意识，增强与人交流的意识；三、学习者特征分析本节课的学习者特征分析主要是根据教师平时对学生的了解而做出的:1.学生是福建晋江养正中学高二的学生，具有较强的探究欲望；2. 学生有过一定的小组协作经验3．学生已经学过洛伦兹力4．学生有分析力与运动的关系的能力5. 学生有一定的计算机操作能力四、教学策略选择与设计1．探究引导策略：探讨式学习，教师启发引导；2．自主合作探究式学习策略：建立小组讨论、交流协作的课堂氛围；3．情景创设策略：运用网络，设计探究任务，设计实验，激发学生的学习兴趣。
《洛伦兹力的应用》课件3
教 学 方 案 设 计
当 堂 双 基 达 标
课 前 自 主 导 学
课 时 作 业
LK ·物理
教 学 教 法 分 析
选修3-1
课 堂 互 动 探 究
2．思考判断 (1)带电粒子在匀强磁场中做圆周运动的半径，与粒子 的质量和速度无关． (×)
教 学 方 案 设 计
(2)运动电荷进入磁场后(无其他场)可能做匀速圆周运 动，不可能做类平抛运动． (√) (3)运动电荷进入磁场后(无其他场)可能做匀加速直线运 动，不可能做匀速直线运动． (×)
课 前 自 主 导 学 菜 单
课 时 作 业
LK ·物理
教 学 教 法 分 析
选修3-1
课 堂 互 动 探 究
回旋加速器和质谱仪
当 堂 双 基 达 标
课 前 自 主 导 学
4．通过讲述带电粒子在科技、生产与生活中的典型应 用，培养热爱科学、致力于科学研究的价值观．
课 时 作 业
菜
单
LK ·物理
教 学 教 法 分 析
选修3-1
课 堂 互 动 探 究
●教学地位
教 学 方 案 设 计
本节知识是高考命题的热点和重点，质谱仪、回旋加速 器等问题．高考中常以选择题的形式考查．带电粒子在复合 场中的运动与控制问题，常以计算压轴题的形式考查．
当 堂 双 基 达 标
课 前 自 主 导 学 菜 单
课 时 作 业
LK ·物理
教 学 教 法 分 析
选修3-1
课 堂 互 动 探 究
●教学流程设计
教 学 方 案 设 计
当 堂 双 基 达 标
课 前 自 主 导 学 菜 单
课 时 作 业
LK ·物理
第6章 第3节 洛伦兹力的应用—2020-2021高中物理选修3-1课件
自主 预习 探新 知
一、带电粒子在磁场中的运动 1．用洛伦兹力演示仪显示电子的运动轨迹 (1)当没有磁场作用时，电子的运动轨迹为直线。 (2)当电子垂直射入匀强磁场中时，电子的运动轨迹为一个圆，所 需要的向心力是由洛伦兹力提供的。 (3)当电子斜射入匀强磁场中时，电子的运动轨迹是一条螺旋线。
2．带电粒子在洛伦兹力作用下的圆周运动
(2)工作原理(如图所示)
带电粒子在电场中加速：Uq＝12mv2
①
带电粒子在磁场中偏转距离为：x＝2r ②
在磁场中，轨道半径为：
r＝mqBv
③
由①②③得带电粒子的比荷：mq ＝B82Ux2。 由此可知，带电离子的比荷与偏转距离 x 的平方成反比，凡是比 荷不相等的离子都被分开，并按比荷顺序的大小排列，故称之为质谱。
①磁场作用：带电粒子垂直 磁场方向射入磁场时，只在洛伦兹力 作用下做匀速圆周运动，其周期与半径和速率无关。
②交变电压的作用：在两 D 形盒狭缝间产生周期性变化的电场， 使带电粒子每经过一次狭缝加速一次。
③交变电压的周期(或频率)：与带电粒子在磁场中做圆周运动的 周期(或频率)相同。
2．质谱仪
(1)功能：分析各化学元素的同位素并测量其 质量、含量。
研究带电粒子在匀强磁场中做圆周运动的问题，应按照“一找圆 心，二求半径 r＝mqBv，三求周期 T＝2qπBm或时间”的基本思路分析。
设粒子的速度为 v，质量为 m，电荷量为 q，由于洛伦兹力提供 向心力，则有 qvB＝mvr2，得到轨道半径 r＝mqBv。
由轨道半径与周期的关系得周期 T＝2vπr＝2π×vmqBv＝2qπBm。
温馨提示 ①由公式 r＝mqBv知，轨道半径与运动速率成正比；② 由公式 T＝2qπBm知，周期与轨道半径和运动速率均无关，而与比荷mq 成 反比。
第6章 第3节 洛伦兹力的应用
教学建议:本节教材的内容属于洛伦兹力知识的应用,教材
中结合现代科技中的先进仪器帮助理解掌握带电粒子在复合场
中的运动。洛伦兹力对运动电荷不做功是一个非常重要的结论,
这一结论也应该由学生通过讨论自己得出来。根据洛伦兹力作为
向心力推导出带电粒子的半径和周期表达式,讨论 r、T 与哪些因
素有关,让学生注意到粒子的运动周期与它的速度无关。
板的速度 v 的表达式是怎样的?
物理-选修3-1
解答:(1)亮点落在荧屏的正中央(O 点)。
(2)亮点逐渐向荧光屏下方偏移。
(3)垂直电场方向向外(垂直纸面向外)
(4)电子沿直线通过电极板说明电场力和洛伦兹力平衡,即
q =qvB,所以电子的速度
v= 。
知识链接:汤姆孙以其对电子和同位素的实验著称。1897 年
