实验三齿轮泵拆装和检查

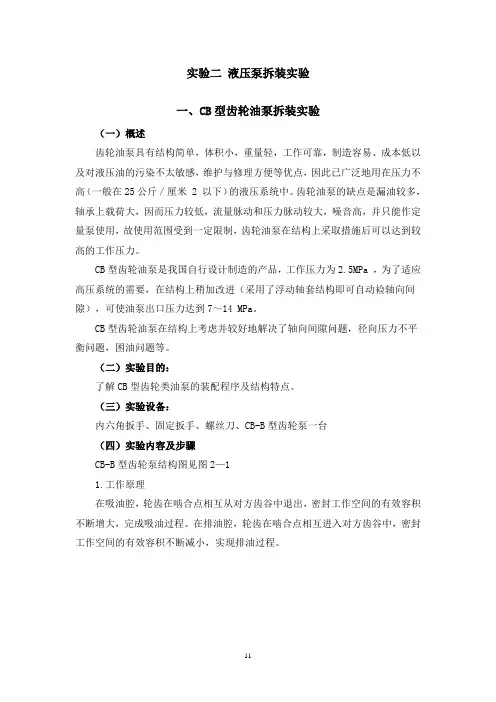

液压泵拆装实验
实验二液压泵拆装实验一、CB型齿轮油泵拆装实验（一）概述齿轮油泵具有结构简单，体积小，重量轻，工作可靠，制造容易、成本低以及对液压油的污染不太敏感，维护与修理方便等优点，因此已广泛地用在压力不高（一般在25公斤／厘米 2 以下）的液压系统中。
齿轮油泵的缺点是漏油较多，轴承上载荷大，因而压力较低，流量脉动和压力脉动较大，噪音高，并只能作定量泵使用，故使用范围受到一定限制，齿轮油泵在结构上采取措施后可以达到较高的工作压力。
CB型齿轮油泵是我国自行设计制造的产品，工作压力为2.5MPa ，为了适应高压系统的需要，在结构上稍加改进（采用了浮动轴套结构即可自动裣轴向间隙），可使油泵出口压力达到7～14 MPa。
CB型齿轮油泵在结构上考虑并较好地解决了轴向间隙问题，径向压力不平衡问题，困油问题等。
（二）实验目的：了解CB型齿轮类油泵的装配程序及结构特点。
（三）实验设备：内六角扳手、固定扳手、螺丝刀、CB-B型齿轮泵一台（四）实验内容及步骤CB-B型齿轮泵结构图见图2—11.工作原理在吸油腔，轮齿在啮合点相互从对方齿谷中退出，密封工作空间的有效容积不断增大，完成吸油过程。
在排油腔，轮齿在啮合点相互进入对方齿谷中，密封工作空间的有效容积不断减小，实现排油过程。
图2-1CB-B型齿轮泵结构2.装配要点及注意事项：（1）仔细清选零件；（2）各零件原规定的锐角处，应保持锐角，不可倒角修圆。
（3）滚针装在轴承座圈内应充满、不得遗漏，滚针轴承应垂直压入前后盖板孔内，滚针在轴承保持架内应转动灵活无阻。
（4）长、短轴上之平键与齿轮配合，侧向间隙不应过大，顶面不得碰擦，且能轻松推进，轴不得在齿轮内产生径向摆动现象。
（5） CB型齿轮泵径向间隙为0.13～0.16毫米，轴向间隙为0.03毫米。
（6）装配后旋转主动轴（长轴），保证用手旋转平稳无阻滞现象。
（7）对带有油压自动补偿侧板的各类高压齿轮油泵，应注意侧板开关和安装位置。
二、 YB型叶片油泵拆装实验（一）概述叶片油泵具有运动平稳、噪声小、流量均匀性能好，容积效率高等优点，但有自吸性能差，转速不宜太高，对液压油的污染比较敏感，结构较复杂等缺点。
液压传动实验报告
实验一液压元件模型拆装实验1.实验目的（1）熟悉液压泵、液压阀等的结构组成；（2）掌握各液压泵以及液压阀的工作原理及其作用和特点；2．实验器材齿轮泵、叶片泵、柱塞泵等各种液压泵；直动式溢流阀、直动式顺序阀、先导式溢流阀、先导式减压阀、节流阀、调速阀、电磁换向阀、手动换向阀、行程阀等各种液压阀；固定扳手、活动扳手、内六角扳手、卡钳、十字起、一字起。
3．实验内容（一）外啮合齿轮泵拆装分析（1）结构组成泵体、前、后泵盖、主动轴、从动轴、齿轮（2）工作原理两啮合的轮齿将泵体、前后盖板和齿轮包围的密闭容积分成两部分，轮齿进入啮合的一侧密闭容积减小，经压油口排油，退出啮合的一侧密闭容积增大，经吸油口吸油。
（3）拆装步骤拆除螺栓——取出定位销——打开泵盖——取出齿轮和轴——分离齿轮和轴（4）主要零件分析齿轮：一对几何参数完全相同的齿轮、齿宽为B、齿数为z主动轴：对齿轮起定位作用，将电能转化能机械能（5）职能符号（二）先导式溢流阀拆装分析（1）结构组成先导阀（阀芯、调压弹簧、调节杆、调节螺母）、主阀（阀芯、阀体、复位弹簧、阻尼孔）（2）工作原理液体压力达到先导阀的调定压力时，先导阀阀芯打开，液流流过主阀中的阻尼孔，使主阀上下两端形成压差，主阀阀口开启，开始溢流，此时液流阀进口压力基本上为定值。
（3）拆装步骤去除管口——卸掉调节螺母和调节杆——取出先导阀芯和调压弹簧——打开主阀底部封盖口——取出主阀芯和复位弹簧（4）主要零件分析调压弹簧：弹性刚度比较大，起调压作用复位弹簧：弹性刚度比较小，起主阀复位作用主阀芯：为滑阀，内有径向孔和轴向孔，用来把进口压力油引入主阀测压面，阻尼孔用来是主阀芯上下两端形成压差（5）职能符号（三）先导式减压阀拆装分析（1）结构组成先导阀（阀芯、调压弹簧、调节杆、调节螺母）、主阀（阀芯、阀体、复位弹簧、阻尼孔）（2）工作原理（3）拆装步骤去除管口——卸掉调节螺母和调节杆——取出先导阀芯和调压弹簧——打开主阀底部封盖口——取出主阀芯和复位弹簧（4）主要零件分析调压弹簧：弹性刚度比较大，起调压作用复位弹簧：弹性刚度比较小，起主阀复位作用主阀芯：为滑阀，内有径向孔和轴向孔，用来把出口压力油引入主阀测压面，阻尼孔用来是主阀芯上下两端形成压差（5）职能符号实验二顺序动作回路实验1.实验目的（1）了解顺序动作回路的构成和特点。
任务十齿轮泵的检修与维护
《化工用泵检修与维护》精品课程
三、齿轮泵的检修 （2）拆卸方法
• 一、从泵台上拆除泵： 维修时可将泵从泵台上拆下或通过拆除中间联轴器的方法将泵解 体而不动泵和连接管线。 • 二、假如有必要，拆安全阀： 假如泵上装有安全阀，松开安全阀与泵盖或泵体连接的螺栓，就 可拆下安全阀。 • 三、拆除泵的后盖： 1、假如后盖上有安全阀。后盖可与安全阀整体拆下； 2、拆下后盖前，应做一个泵盖与泵体相对位置的标记，拆除后 盖螺栓，拆下后盖。 注意： 当拆除泵后盖时，从动齿轮通常连在齿轮轴上，应当避免将后 盖朝下，防止从动齿轮滑落造成人身伤害或齿轮损坏。 • 四、后盖垫片的拆除 当没有新的密封垫片，而旧的密封垫片没有破坏时，旧的密封垫 片仍可使用。 • 五、从销轴上拆除从动齿轮
《化工用泵检修与维护》精品课程
三、齿轮泵的检修 （2）拆卸方法
• 六、驱动组件的拆卸 • • 1、从泵体内拆除驱动组件： 2、当进行次项维修工作时，不需要将泵从泵台上拆下， 也不需要拆除连接管线，只需将中间联轴器拆下； • 3、拆除泵体和轴承箱之间的连接螺栓； • 七、拆卸球轴承组件 1、拆除球轴承锁紧螺母和垫片； 2、拆除外轴承盖上的六角螺栓； 3、拆除轴承盖和轴承； 4、拆除固定内轴承盖的3个螺栓，拆除内轴承盖； 5、拆除外轴承盖。
《化工用泵检修与维护》精品课程
齿轮泵思考题
• • • • • • • • 1.泵的结构：该泵的由哪几部分组成？ 2.缸体部件是由哪几部分组成？ 3.齿轮泵工作原理 ？ 4.齿轮泵的性能特点？ 5.齿轮泵的流量调节？ 6.齿轮泵存在哪些问题？ 7.齿轮泵的困油现象产生原因与危害？如何解决？ 8.对齿轮泵各部件配合间隙，应做全面检查。主 要测量间隙是哪些？
情境五 齿轮泵的检修与维护
液压泵性能测试及液压泵拆装实验
液压泵性能测试及液压泵拆装实验一液压泵性能测试实验（一）实验目的：1.检查实验用泵压系是否能达到额定压力和额定流量。
.2.测定实验用泵的压力——流量特性。
3.测定液压泵的容积效率。
4.测定液压泵的总效率。
（二）实验设备：QCS003B液压实验台1.实验台液压系统图（图1--1）2.实验台液压元件一览表（表1--1）。
表1--1序号序号元件名称序号元件名称序号元件名称1 叶片泵 9 溢流阀 17 速度缸2 溢流阀 10 节流阀 18 加载缸3 电磁换向阀 11 电磁换向阀 19 功率表4 单向换向阀 12 电磁换向阀 20 流量计5 节流阀 13 压力换向阀 21 滤油器6 节流阀 14 被测溢流阀 22 滤油器7 节流阀 15 电磁换向阀 23 温度计8 叶片泵 16 电磁换向阀 24 量筒（1） 实验内容：１.液压泵额定压力和额定流量的测定。
实验台被测叶片泵的额定压力为63bar，额定流量为8.6L/min。
实验时调节实验台的溢流阀９和节流阀10，可分别由压力表P6和流量计20读出其压力和流量值。
实测值应达到或大于泵的额定值。
2.液压泵压力—流量特性的测定因液压泵工作时有间隙泄漏，泵的工作压力越高，其流量损失越大，实际流量越小。
依次改变泵的工作压力就能测出相应压力的流量值，从而得到泵的压力与流量的关系曲线q=f(p) 3.液压泵容积效率的测定液压泵的容积效率ηv 是泵在额定压力下工作时的流量q p 与零压时的流量之比。
分别测量泵在额定压力下的流量q p 和零压下（无负载）的流量q 0后，可按下式计算出泵的容积效率：ηv ＝opq q 4.液压泵总效率的测定液压泵的总效率η是泵在额定压力下工作时的输出功率p ou 与输出功率p i 的比值，即ioup p 泵的输入功率p i 也就是电机的输出功率p ou ’，它等于电机的输入功率p i ’与电机效率η’ 的乘积。
电机的输入功率的数值可由功率表１９读出。

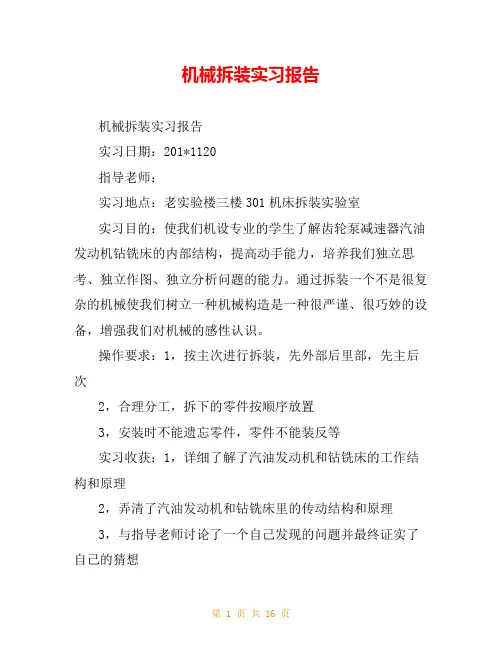

机械拆装实习报告
机械拆装实习报告机械拆装实习报告实习日期：201*1120指导老师：实习地点：老实验楼三楼301机床拆装实验室实习目的：使我们机设专业的学生了解齿轮泵减速器汽油发动机钻铣床的内部结构，提高动手能力，培养我们独立思考、独立作图、独立分析问题的能力。
通过拆装一个不是很复杂的机械使我们树立一种机械构造是一种很严谨、很巧妙的设备，增强我们对机械的感性认识。
操作要求：1，按主次进行拆装，先外部后里部，先主后次2，合理分工，拆下的零件按顺序放置3，安装时不能遗忘零件，零件不能装反等实习收获：1，详细了解了汽油发动机和钻铣床的工作结构和原理2，弄清了汽油发动机和钻铣床里的传动结构和原理3，与指导老师讨论了一个自己发现的问题并最终证实了自己的猜想4，独立进行了钻铣床主轴和工作台工作原理图的绘制5提高了独立绘图的能力这一周是我们拆装辅机的实习课，从一开始，我就很认真的去对待，因为我知道，这样的机会来之不易，平时都是对着抱着课本，念着理论，说到实践，真是少之又少！所以，我很珍惜，自始至终，我都坚持去做到，认真听老师讲解，凡事都参与动手，理论与实践相互结合，发现问题，解决问题，虚心向我们的老师请教！我们的指导老师是几位有着丰富实践经验的老师，在他们耐心和热情的指导之下，我了解了齿轮泵减速器汽油发动机钻铣床等等这些从前只在理论书上看到的设备。
在每个设备的动手之前，老师都是首先为我们详细的阐述机器的工作原理、工作流程和功能意义。
在拆装机器的过程中，我都积极的动手，没有实践，就没有发言权。
一个机器，是有很多零件组成的，很多时候，拆装并不是一个人动手去完成，而需要群体分工合作才能完成，这又要需要每一个人在做的过程中很好的去配合，正所谓整体离不开部分，部分整体相结合！在拆装所有机器中，我印象最深刻的是汽油发动机，它实在花了我们太多的时间很精力，我从中学到的东西最多，虽然我们装完它之后不能运转，但我们并不屈服于困难，最后解决掉了问题，终于成功了，当时心理真是难以形容的高兴！原来，工作可以带给人以快乐，特别是不怕困难挫折去解决一些高难度的工作，那样才会更有成就感！拆装实习前我们都事先料想会有一大部分同学因为怕脏怕冷而“袖手旁观”，谁知，当我们一件一件拆下外部零件逐渐露出内部零件时，我们都被其内部巧妙而精致的机构吸引，于是精巧机构对我们吸引的热度的抵抗了天气的寒冷，我们都变得活跃起来了，生怕插不上手。
齿轮泵检测标准
齿轮泵是回转泵的一种，它通过啮合齿轮的旋转来输送液体。
齿轮泵具有结构简单、制造方便、体积小、重量轻、效率高、自吸性能好等优点，广泛应用于石油、化工、冶金、矿山、轻工、食品等行业。
齿轮泵的检测标准主要包括以下几个方面：1. 齿轮泵的外观检测齿轮泵的外观检测主要包括以下几个方面：（1）齿轮泵的外观应无裂纹、毛刺、飞边等缺陷。
（2）齿轮泵的表面应清洁无油污、无锈蚀。
（3）齿轮泵的铭牌应清晰完整，并标有齿轮泵的型号、规格、流量、扬程、转速、功率等主要参数。
2. 齿轮泵的性能检测齿轮泵的性能检测主要包括以下几个方面：（1）齿轮泵的流量检测齿轮泵的流量是指齿轮泵在单位时间内输送液体的体积，单位为升/分钟（L/min）。
齿轮泵的流量检测通常采用流量计来测量。
（2）齿轮泵的扬程检测齿轮泵的扬程是指齿轮泵将液体输送至一定高度的能力，单位为米（m）。
齿轮泵的扬程检测通常采用压力表来测量。
（3）齿轮泵的转速检测齿轮泵的转速是指齿轮泵的转子每分钟转动的次数，单位为转/分钟（r/min）。
齿轮泵的转速检测通常采用转速表来测量。
（4）齿轮泵的功率检测齿轮泵的功率是指齿轮泵在单位时间内消耗的电能，单位为千瓦（kW）。
齿轮泵的功率检测通常采用功率计来测量。
3. 齿轮泵的噪声检测齿轮泵的噪声是指齿轮泵在运行时产生的声音。
齿轮泵的噪声检测通常采用噪声计来测量。
4. 齿轮泵的振动检测齿轮泵的振动是指齿轮泵在运行时产生的振动。
齿轮泵的振动检测通常采用振动计来测量。
5. 齿轮泵的泄漏检测齿轮泵的泄漏是指齿轮泵在运行时从泵体、泵盖、轴封等部位泄漏的液体。
齿轮泵的泄漏检测通常采用泄漏检测仪来测量。
6. 齿轮泵的温升检测齿轮泵的温升是指齿轮泵在运行时泵体的温度升高。
齿轮泵的温升检测通常采用温度计来测量。
7. 齿轮泵的使用寿命检测齿轮泵的使用寿命是指齿轮泵在正常使用条件下能够连续运行的时间。
齿轮泵的使用寿命检测通常通过加速寿命试验来进行。
齿轮油泵课程设计
学号*******成绩课程设计说明书课程名称《工程图学综合实践》设计名称齿轮油泵拆装测绘设计时间 2010年10-12月系别机电工程系专业机械设计制造及自动化班级 10级（5）班姓名王雷指导教师占向辉2010 年 12 月 8日目录一、任务 (1)1.课程设计内容： (1)3.齿轮油泵简介： (1)二．进度安排 (3)三．课程设计过程 (3)（一）拆装与测绘 (3)（二）建模 (6)（三）装配与爆炸 (9)（四）绘制零件图 (13)（五）绘制装配 (16)（六）编写说明书 (18)六．本次课程设计的感受 (18)附表： (19)主要参考文献 (24)一、任务1.课程设计内容：齿轮油泵的拆装、测绘、建模、工程图的绘制以及说明书的编写。
2.课程设计目的：（1）培养自己独立分析问题，解决问题的能力；（2）培养自己实际动手的能力，掌握部件拆装与测绘的基本方法和步骤；（3）了解简单机器的装配工艺，使自己初步具备综合设计的能力；（4）通过实践，使自己熟练掌握国家标准《机械制图》中的相关内容，并能熟练查阅机械设计手册和有关参考资料；（5）巩固自己利用现代设计工具进行计算机辅助设计的基本技能，使自己能够按照合理的办法建立零件与装配体的三维模型，能够正确选择表达方案、合理布图、合理选择并标注技术要求，熟练的掌握零件图和装配图的绘制办法，为随后课程，及其他课程设计和毕业设计打下坚实的基础；（6）培养自己团结协作的工作作风和严谨的学习态度。
3.齿轮油泵简介：齿轮油泵属于液压泵的一种，是一种能量转换装置，可将电动机输入的机械能转换成液体的压力能，向系统提供具有一定压力和流量的油液。
齿轮油泵广泛应用于机床、工程机械的液压系统，作为液压系统的动力源，也可作为输油泵使用。
工作原理：密封壳体内的一对啮合齿轮，以啮合点沿齿宽方向的接触线将其吸油腔和压油腔分开，在其旋转时，齿轮脱开啮合的一侧形成局部真空，将油液吸入，而另一侧进入啮合，齿槽容积变小，形成高压区，油液被压出。
齿轮泵常见故障的排除方法
齿轮泵常见故障的排除方法齿轮泵是一种常见的流体输送设备，广泛应用于工业生产中。
在使用过程中，齿轮泵可能会出现一些故障，导致工作异常或者完全停止，影响工业生产的正常进行。
本文将介绍齿轮泵常见故障的排除方法。
一、泵无法启动或启动困难1.检查电源是否正常，查看电压和电流是否是正常的数值。
如有需要，及时更换或修复电源设备。
2.检查电机是否受到过载，如需调整负载，选择合适的电源和电机。
3.检查电机控制回路和保护装置的接线是否正确，并修复或更换有问题的部分。
4.检查电机转向是否正确，如有需要，更换电源线的接线或更换电机的转向。
二、泵出口压力低或没有压力1.检查泵进口处是否有空气和杂质，如有需要，清理进口处的杂质并排除空气。
2.检查进口阀门是否打开，如有需要，确保阀门打开并充分调节。
3.检查泵的排出阀是否正常，如有需要，清理或更换排出阀。
4.检查齿轮泵的渗漏情况，如有需要，修复泄漏部位并添加润滑油。
5.检查齿轮泵的进口和出口阀门的开启情况，如有需要，调整阀门的开启度。
三、齿轮泵噪音大或运行不平稳1.检查齿轮泵的轴承，如有需要，更换磨损的轴承。
2.检查齿轮泵的轴承和轴承座的配合情况，如有需要，修磨轴承座或更换配件。
3.检查齿轮泵的齿轮与齿轮的间隙，如有需要，进行齿隙调整。
4.检查齿轮泵的齿轮与泵壳的配合情况，如有需要，更换配件或进行加工修复。
5.检查齿轮泵的轴承与泵壳的配合情况，如有需要，修复配合间隙。
四、齿轮泵温升过高1.检查齿轮泵润滑油的油位和油质，如有需要，添加润滑油或更换磨损的油。
2.检查齿轮泵润滑油的循环系统，如有需要，检修或更换润滑油循环系统。
3.检查齿轮泵的散热设备，如有需要，清理或更换散热设备。
4.检查齿轮泵运转时间和加载情况，如有需要，调整运行时间和减少负载。
五、齿轮泵振动过大1.检查齿轮泵的基础固定是否稳固，如有需要，进行加固。
2.检查齿轮泵与传动设备的配合情况，如有需要，修复或更换配套设备。
液压泵拆装实验
实验一液压泵拆装实验一实验目的：掌握常见液压泵结构、性能、特点和工作原理。
二实验内容1．齿轮泵拆装分析（1）齿轮泵型号：CB－B型齿轮泵（2）主要零件分析：1）泵体的两端面开有封油槽d，此槽与吸油口相通，用来防止泵内油液从泵体与泵盖接合面外泄，泵体与齿顶圆的径向间隙为0.13～0.16mm。
2）前后端盖内侧开有卸荷槽e用来消除困油。
端盖上吸油口大，压油口小，用来减小作用在轴和轴承上的径向不平衡力。
3）两个齿轮的齿数和模数都相等，齿轮与端盖间轴向间隙为0.03～0.04mm，轴向间隙不可以调节。
（3）对照实物画出齿轮泵的工作原理简图并说明其主要结构组成。
2．YB型双作用式定量叶片泵的拆装：（1）叶片泵型号：YB型叶片泵（2）主要零件分析：1）YB泵的主要组成零件：转子、定子、叶片、配流盘。
2）定子内表面由两段大圆弧（半径R）、两段小圆弧（半径r）、四段过渡曲线组成情况。
3）叶片槽沿转子的转动方向向前倾斜一个角度，以减小叶片切向力。
（3）对照实物画出双作用叶片泵的工作原理简图并说明其主要结构组成。
第十三章：干燥通过本章的学习，应熟练掌握表示湿空气性质的参数，正确应用空气的H–I 图确定空气的状态点及其性质参数；熟练应用物料衡算及热量衡算解决干燥过程中的计算问题；了解干燥过程的平衡关系和速率特征及干燥时间的计算；了解干燥器的类型及强化干燥操作的基本方法。
二、本章思考题1、工业上常用的去湿方法有哪几种？态参数？11、当湿空气的总压变化时，湿空气H–I图上的各线将如何变化? 在t、H 相同的条件下，提高压力对干燥操作是否有利? 为什么?12、作为干燥介质的湿空气为什么要先经预热后再送入干燥器？13、采用一定湿度的热空气干燥湿物料，被除去的水分是结合水还是非结合水？为什么？14、干燥过程分哪几种阶段？它们有什么特征？15、什么叫临界含水量和平衡含水量？16、干燥时间包括几个部分？怎样计算？17、干燥哪一类物料用部分废气循环？废气的作用是什么？18、影响干燥操作的主要因素是什么？调节、控制时应注意哪些问题？三、例题例题13-1：已知湿空气的总压为101.3kN/m2 ,相对湿度为50%，干球温度为20o C。
齿轮泵的组装步骤
齿轮泵的组装步骤哎呀，说到齿轮泵，这玩意儿可真是个让人头疼的家伙。
你知道，它就像那种老式的手表，每个小零件都得小心翼翼地拼凑起来。
不过，别担心，我今天就来给你好好讲讲怎么一步步组装这玩意儿，保证让你听得明明白白的。
首先，咱们得把那些小零件都摊开在桌子上，就像摊煎饼一样，得让它们平铺开来，这样才好找。
你看，这里有齿轮，有泵壳，还有那些小螺丝和垫圈。
哦，对了，别忘了那个小扳手，待会儿可得用上它。
好了，咱们先从泵壳开始。
这玩意儿就像房子的框架，得先搭起来。
把泵壳的上下两部分对齐，然后，用那个小扳手，轻轻地拧紧螺丝。
记得，别使太大劲，不然那螺丝可就拧不回来了。
接下来，咱们得把齿轮放进去。
这可是个技术活儿，你得小心翼翼地把齿轮对准泵壳里的槽，然后轻轻地放进去。
这时候，你得有点儿耐心，别急，慢慢来。
齿轮放好了，咱们就可以把泵盖盖上，再拧紧螺丝。
然后，就是那些小垫圈了。
这些小东西虽然不起眼，但是可重要了。
你得把它们放在泵壳和齿轮之间，这样齿轮才能顺滑地转动。
记得，每个地方都要放，别漏了。
现在，咱们得把电机连上。
这个简单，就是把电机的轴和齿轮的孔对准，然后，用那个小扳手，轻轻地拧紧。
这时候，你得注意听，如果听到“咔哒”一声，那就说明装好了。
最后，就是测试了。
你得把齿轮泵放在一个平稳的地方，然后，接上电源，打开开关。
如果齿轮泵能顺利地转动，那就大功告成了。
如果不行，那就得检查一下，看看是不是哪个螺丝没拧紧，或者哪个垫圈放错了位置。
你看，组装齿轮泵其实没那么难，就是得细心，得有耐心。
就像咱们平时做事儿一样，一步步来，别急，总能搞定的。
好了，这就是齿轮泵的组装步骤，希望对你有所帮助。
下次再遇到这玩意儿，你就能自己上手了，是不是觉得挺有意思的？。
