遥感图像光谱增强处理实验报告
《遥感数字图像处理》实验报告 学号： 2010041026 姓名：邢晓辉
1
一、 实验名称
遥感图像光谱增强处理
二、 实验目的
对图像进行主成分分析、主成分变换以及主成分百分比计算；观察图像在不同色彩空间
之间相互转换的结果异同，对图像进行融合，用MODEL MAKER 建模方式进行图像处理。
通过以上操作初步掌握图像光谱增强处理过程，进一步理解影像光谱增强中不同增强方
法的原理及其增强效果的差异。
三、 实验原理
光谱增强是基于多光谱数据对波段进行变换达到图像增强处理，采用一系列技术去改善
图象的视觉效果，或将图象转换成一种更适合于人或机器进行分析处理的形式。有选择地突
出某些对人或机器分析有意义的信息，抑制无用信息，提高图象的使用价值。
主成分分析（PCA）用多波段数据的一个线性变换，变换数据到一个新的坐标系统，以
使数据的差异达到最大。对于增强信息含量、隔离噪声、减少数据维数非常有用。
使用Color Transforms 工具可以将3-波段红、绿、蓝图像变换到一个特定的彩色空间，
并且能从所选彩色空间变换回RGB。两次变换之间，通过对比度拉伸，可以生成一个色彩增
强的彩色合成图像。
图像融合是将多幅影像组合到单一合成影像的处理过程。它一般使用高空间分辨率的
全色影像或单一波段的雷达影像来增强多光谱影像的空间分辨率。
四、 数据来源
本次实验所用数据来自于国际数据服务平台；landsat4-5波段30米分辨率TM第三波
段影像，投影为WGS-84，影像主要为山西省大同市恒山地区，中心纬度：38.90407 中心经
度：113.11840。
《遥感数字图像处理》实验报告 学号： 2010041026 姓名：邢晓辉
2
五、 实验过程
1.主成分分析
1）打开并显示TM影像文件，从 ENVI 主菜单中，选择File → Open Image File选择
影像，点击Load Band 在主窗口加载影像。
2）主菜单选择Transforms—>Principal Components—>Forward PC Rotation
—>Compute New Statistics and Rotate。在弹出的Principal Components Input File
对话框中，选择图像。
3)在Forward PC Rotation Parameters对话框中在输入统计系数，选择计算矩阵（选
择协方差矩阵），输出统计文件及路线，统计波段数等相关参数的设置，单击Ok。
《遥感数字图像处理》实验报告 学号： 2010041026 姓名：邢晓辉
3
4）出现PC Eigen Values窗口，查看个波段数据方差百分比。
5）主成分信息统计，主菜单中选择Basic Tools—>Statistics—>View Statistics
File，打开主第二步中主成分分析统计文件，得到各波段基本信息。
2.主成分逆变换
1）从 ENVI 主菜单栏中，选择选择Transforms—Principal Components—Inverse PC
Rotation。在弹出的Principal Components Input File中选择变换影像。并且输入上一步
实验中的.sta统计文件。
《遥感数字图像处理》实验报告 学号： 2010041026 姓名：邢晓辉
4
2）在弹出的Inverse PC Pavameters中选择变换矩阵（与正向PC变换相同即协方差矩
阵），选择输出路径，输出文件类型，点击ok完成逆变换。
《遥感数字图像处理》实验报告 学号： 2010041026 姓名：邢晓辉
5
3.色彩空间变换
1）RGB TO HSV (使用RGB to HSV 选项可以将一幅RGB 图像变换到HSV（色度、饱和
度、颜色亮度值）彩色空间。)
选择Transforms--Color Transforms--RGB to HSV 在出现的RGB to HSV Input 对话
框时，从一个显示的彩色图像或可用波段列表中选择三个波段进行变换。
选择输出到“File”或“Memory”。点击“OK”开始处理。
2）RGB TO HLS (使用RGB to HLS 选项可以将RGB 图像变换到HLS（色度，亮度，饱
和度）彩色空间)
选择Transforms--Color Transforms--RGB to HLS 在出现的RGB to HLS Input 对话
框时，从一个显示的彩色图像或可用波段列表中选择三个波段进行变换。
《遥感数字图像处理》实验报告 学号： 2010041026 姓名：邢晓辉
6
选择输出到“File”或“Memory”。点击“OK”开始处理。
3）RGB TO USGSMunsell HSV （使用USGS Munsell RGB to HSV 选项可以将RGB 图像
变换到USGS Munsell HSV 彩色空间。）
选择Transforms--Color Transforms--RGB to HLS 在出现的RGB to HLS Input 对话
框时，从一个显示的彩色图像或可用波段列表中选择三个波段进行变换。
选择输出到“File”或“Memory”。点击“OK”开始处理。
《遥感数字图像处理》实验报告 学号： 2010041026 姓名：邢晓辉
7
4）其他彩色空间到RGB的变换
同理，选择Transforms > Color Transforms > # to RGB。可完成与上述实验相反的
结果即将一幅其他色彩空间的图像换回到RGB色彩空间。
4.图像融合
图像融合的方法有多种，本次实验报告只介绍对TM和SPOT数据进行HSV融合。由于本次
实验所用数据两幅影像大小相同，且含有坐标信息，故不需要改变影像大小及对影像进行配
准。
1）分别加载要进行融合的两幅影像。
2）在 ENVI 的主菜单选择Transform → Image Sharpening → HSV。
3）在select Iput RGB中选择TM影像窗口。
4）在弹出的High Resolution Input File 对话框中选择SPOT 影像，点击OK。
《遥感数字图像处理》实验报告 学号： 2010041026 姓名：邢晓辉
8
5）在HSV Sharpening Parameters 对话框中选择输出路径文件名及重采样方法，点ok。
6）显示结果，进行比较。
六、实验结果与分析
1、实验结果如图：
1）PC正向变换即主成分分析结果
321波段图像显示及其波段信息统计
《遥感数字图像处理》实验报告 学号： 2010041026 姓名：邢晓辉
9
第7波段变换前后对比及波段信息统计。
《遥感数字图像处理》实验报告 学号： 2010041026 姓名：邢晓辉
10
2）色彩空间变换结果
RGB TO HSV如图：
RGB TO HLS如图
RGB TO USGSMunsell HSV如图：
《遥感数字图像处理》实验报告 学号： 2010041026 姓名：邢晓辉
11
3）图像融合结果及对比
2、结果分析
在主成分分析相关实验中，可以得到第一主成分包含最大的数据方差百分比，第二主成
分包含第二大的方差，以此类推，最后的主成分波段由于包含很小的方差（大多数由原始波
谱的噪声引起），因此显示为噪声。由于数据的不相关，主成分波段可以生成更多种颜色的
彩色合成图像。
在色彩空间变换实验中，通过使用Color Transforms 工具可以将3-波段红、绿、蓝图
像变换到一个特定的彩色空间，得到相应的彩色增强后的图像 ，从而我们可根据不同的地
物特征，研究对象等，选择不同的色彩空间及波段组合。
通过观察图像融合的实验结果，可发现经过图像融合后的影响，具有更高的分辨率，
从而很好地弥补了高光谱影像低分辨率的缺点，方便对目标地物进行解译。
七、实验心得与体会
通过本次实验初步掌握了遥感图像光谱增强的部分内容，对于相应的理论知识有了进一
步的理解，主成分分析中对于处理波段的选择需要注意，色彩变换部分如何根据研究目的的
不同选择相应的色彩空间以及色彩空间的特点等要掌握，在图像融合中，本次只用到了HSV
中的自动变换，还有HSV手动融合方法，及其他的融合方法需在以后的学习中逐渐掌握。

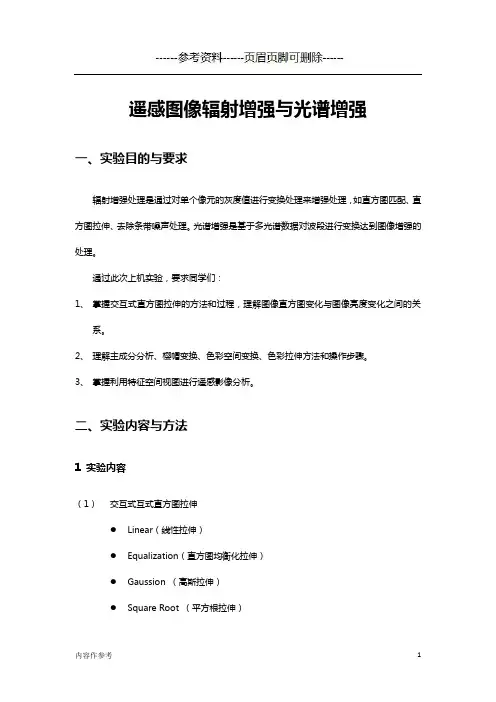

遥感图像辐射增强与光谱增强(仅供参照)
