【精品】焊接基础知识问答基础知识
资料内容仅供您学习参考，如有不当之处，请联系改正或者删除 1 / 26 焊接基础知识问答——基础知识
1.什么叫焊接？ 答:两种或两种以上材质（同种或异种)，通过加热或加压或 二者并用,来达到原子之间的结合而形成永久性连接的工艺过程叫焊接.2.什么叫电弧?
答：由焊接电源供给的，在两极间产生强烈而持久的气体放电现象—叫电弧。 〈1〉按电流种类可分为：交流电弧、直流电弧和脉冲电弧. 〈2〉按电弧的状态可分为：自由电弧和压缩电弧（如等离子弧)。 <3〉按电极材料可分为：熔化极电弧和不熔化极电弧。3。什么叫母材？ 答：被焊接的金属—--叫做母材。 4。什么叫熔滴？ 答：焊丝先端受热后熔化，并向熔池过渡的液态金属滴———叫做熔滴。5。什么叫熔池？
答：熔焊时焊件上所形成的具有一定几何形状的液态金属部分--—叫做熔池。资料内容仅供您学习参考，如有不当之处，请联系改正或者删除
2 / 26 6.什么叫焊缝？
答：焊接后焊件中所形成的结合部分。7.什么叫焊缝金属？ 答：由熔化的母材和填充金属(焊丝、焊条等）凝固后形成的那部分金属。8。什么叫保护气体?
答：焊接中用于保护金属熔滴以及熔池免受外界有害气体（氢、氧、氮）侵入的气体-——保护气体。9。什么叫焊接技术？
答:各种焊接方法、焊接材料、焊接工艺以及焊接设备等及其基础理论的总称—叫焊接技术.10.什么叫焊接工艺？它有哪些内容？
答：焊接过程中的一整套工艺程序及其技术规定。内容包括：焊接方法、焊前准备加工、装配、焊接材料、焊接设备、焊接顺序、焊接操作、焊接工艺参数以及焊后处理等。11.什么叫CO2焊接？
答:用纯度>99.98%资料内容仅供您学习参考，如有不当之处，请联系改正或者删除
3 / 26 的CO2做保护气体的熔化极气体保护焊—称为CO2焊。12。什么叫MAG焊接？
答:用混合气体75--95%Ar+25——5％CO2,（标准配比：80%Ar+20%CO2)做保护气体的熔化极气体保护焊—称为MAG焊。13。什么叫MIG焊接？
答：〈1〉用高纯度氩气Ar≥99。99％做保护气体的熔化极气体保护焊接铝及铝合金、铜及铜合金等有色金属；
〈2>用98%Ar+2%O2或95%Ar+5%CO2做保护气体的熔化极气体保护焊接实心不锈钢焊丝的工艺方法--称为MIG焊。
〈3〉用氦+氩惰性混合气做保护的熔化极气体保护焊。14。什么叫TIG（钨极氩弧焊）焊接?
答：用纯钨或活化钨（钍钨、铈钨、锆钨、镧钨）作为不熔化电极的惰性气体保护电弧焊，简称TIG焊。15.什么叫SMAW（焊条电弧焊）焊接？
答：用手工操纵焊条进行焊接的电弧焊方法.16.什么叫碳弧气刨？ 资料内容仅供您学习参考，如有不当之处，请联系改正或者删除
4 / 26 答:使用碳棒作为电极,与工件间产生电弧,用压缩空气（压力0.5—0。7Mpa）将熔化金属吹除的一种表面加工的方法。常用来焊缝清根、刨坡口、返修缺陷等.17.为什么CO2焊比焊条电弧焊效率高？
答：〈1>CO2焊比焊条电弧焊熔化速度和熔化系数高1-3倍； 〈2>坡口截面比焊条减小50％,熔敷金属量减少1/2； 〈3〉辅助时间是焊条电弧焊的50%。 三项合计：CO2焊的工效与焊条电弧焊相比提高倍数2。02—-3.88倍18.为什么CO2焊接接头比焊条电弧焊的焊接接头质量好？
答：CO2焊缝热影响区小，焊接变形小；CO2焊缝含氢量低(≤1.6ML/100g)，气孔及裂纹倾向小;CO2焊缝成形好，表面及内部缺陷少,探伤合格率高于焊条电弧焊。19。为什么CO2焊比焊条电弧焊的综合成本低？
答：〈1〉坡口截面积减少36-54％，节省填充金属量； <2〉降低耗电量65.4%; 〈3>设备台班费较焊条电弧焊降低67—80%,降低成本20-40%； 〈4〉减少人工费、工时费，降低成本10—16%； <5〉节省辅助工时、辅料消耗及矫正变形费用； 综合五项,CO2焊能使焊接总成本降低39.6—78。7％,平均降低59％。资料内容仅供您学习参考，如有不当之处，请联系改正或者删除 5 / 26 20。什么叫低频脉冲？适用哪些焊接？
答：脉冲频率在0。5—30Hz的脉冲电弧叫作低频脉冲焊接.主要用于不锈钢、钢和钛等有色金属的TIG焊。21.什么叫中频脉冲？适用哪些焊接？
答：脉冲频率在30-500Hz的脉冲电弧叫作中频脉冲焊接。由于具有电弧压缩效应，电弧集中，挺度好，主要用于薄件不锈钢、钢和钛等有色金属的TIG焊和不锈钢和铝及铝合金的MIG焊。22.为什么CO2焊接有飞溅？
答:焊丝端部的熔滴与熔池短路接触（短路过渡），由于强烈过热和磁收缩的作用使熔滴爆断，产生飞溅。CO2焊机的输出电抗器和波形控制可以将飞溅降低至最小程度。23。为什么MIG/MAG大电流焊接才能实现射流过渡，无飞溅？
答：MIG/MAG焊接时，各种金属均具有短路过渡转变为射流过渡的临界电流值(如:φ1。2碳钢、不锈钢焊丝,电流I≥260—280A），此时电弧呈射流过渡状态，实现无飞溅焊接。24.为什么MIG/MAG小电流焊接要用带脉冲的电源才能实现射流过渡，无飞溅? 资料内容仅供您学习参考，如有不当之处，请联系改正或者删除
6 / 26 答:MIG/MAG焊接，焊接电流低于临界电流值时，采用带脉冲的电源，其脉冲电流大于临界电流值，电弧也能呈射流过渡状态，实现无飞溅焊接(如:使用松下AG2/GE2脉冲MIG/MAG焊机，φ1.2碳钢、不锈钢、铝及铝合金焊丝在电流I≥80A时已实现脉冲射滴过渡，其脉冲电流Ip≥350A)。焊接基础知识问答—-焊接材料1.什么叫焊接材料?包括哪些内容？
答：焊接材料包括焊条、焊丝、焊剂、气体、电极、衬垫等.2。什么叫焊丝？ 答:焊接时作为填充金属,同时用来导电的金属丝—叫焊丝。分实心焊丝和药芯焊丝两种。常用的实心焊丝型号:ER50-6（牌号:H08Mn2SiA).3。为什么MAG焊接接头比CO2焊接接头的冲击韧性高？
答：MAG焊接时，活性气体仅为20%,焊丝中的合金元素过渡系数高，焊缝的冲击韧性高。CO2焊活性气体为100%,焊丝中的锰、硅合金元素联合脱氧,其合金元素过渡系数略低,焊缝的冲击韧性不如MAG焊高.如唐山神钢MG—51T焊丝(相当于ER50—6)其常温冲击韧性值：MAG：160J；CO2：110J. 资料内容仅供您学习参考，如有不当之处，请联系改正或者删除
7 / 26 4。什么叫药芯焊丝？ 答：由薄钢带卷成圆形钢管，同时在其中填满一定成分的药粉，经拉制而成的一种焊丝。5。为什么药芯焊丝用CO2气体保护？
答：按保护方式区分药芯焊丝有两种类型：药芯气保焊丝和药芯自保焊丝。药芯气保焊丝一般用CO2气体作保护，属于气渣联合保护形式，焊缝成形好，综合机械性能高。6.为什么药芯焊丝焊缝表面会出压痕气孔？
答：因药芯焊丝是由薄钢带卷成的管状焊丝，属于有缝焊丝；空气中的水分会通过缝隙侵入药芯，焊药潮湿(无法烘干），造成焊缝有压痕气孔。7。为什么对CO2气体纯度有技术要求？
答：一般CO2气体是化工生产的副产品，纯度仅为99。6%左右,含有微量的杂质和水分，会给焊缝带来气孔等缺陷。焊接重要产品一定要选用CO2纯度≥99.8％的气体，焊缝气孔少，含氢量低，抗裂性好。8.为什么对氩气纯度有较高技术要求? 资料内容仅供您学习参考，如有不当之处，请联系改正或者删除
8 / 26 答：目前市场上有三种氩气：普氩（纯度99。6%左右)、纯氩（纯度99。9％左右)、高纯氩（纯度99.99％)，前两种可焊接碳钢和不锈钢;焊接铝及铝合金、钛及钛合金等有色金属一定要选用高纯氩;避免焊缝及热影响区被氧化无法进行焊接。9。为什么TIG焊喷嘴有大小多种规格？
答：有4—8﹟五种规格喷嘴，焊接碳钢可选用4—5﹟喷嘴,焊接不锈钢和铝及铝合金应选用6-7﹟大喷嘴，以加强焊缝及热影响区的保护范围。焊接钛及钛合金等有色金属应选用7—8﹟更大的喷嘴，才能防止焊缝及热影响区被氧化。10.什么叫酸性焊条？
答:药皮中含有多量酸性氧化物的焊条，如结422(E4303）、结502（E5003）等交直流两用电焊条。11.什么叫碱性焊条？
答：药皮中含有多量碱性氧化物同时含有氟化物的焊条,如结507（E5015)、结506（E5016）等电焊条.12。什么叫纤维素型（下向立焊专用）焊条？
答：药皮中含有多量有机物的焊条，管道及薄板结构下向立焊专用。 〈1〉如E6010（相当于E4310、J425G)适用于打底焊、热焊、填充焊。 〈2〉E8010（相当于E5511、J555)适用于热焊、填充焊、盖面焊层。 资料内容仅供您学习参考，如有不当之处，请联系改正或者删除
9 / 26 一般用低氢下向焊条盖面焊;E7048（相当于J506X）焊缝外形整洁、美观.13.为什么焊前焊条要严格烘干?
答：焊条往往会因吸潮而使工艺性能变坏，造成电弧不稳、飞溅增大,并容易产生气孔、裂纹等缺陷。因此，焊条使用前必须严格烘干。一般酸性焊条的烘干温度150-—200℃，时间1小时;碱性焊条的烘干温度350-—400℃，时间1--2小时，烘干后放在100——150℃的保温箱内,随用随取。焊接基础知识问答--焊接设备1.什么叫焊接电源？
答：电焊机中，供给焊接所需的电能并具有适宜于焊接电气特性的设备称为焊接电源。2.为什么对弧焊电源有特殊要求？有哪些要求？
答：为了保证焊接电弧稳定燃烧和适应各种焊接工艺要求,弧焊电源具有下列特殊要求:
焊接焊接基础知识(整理)
第七章焊接第一节焊接基础一、焊接地实质焊接是指两个或两个以上地零件（同种或异种材料），通过局部加热或加压达到原子间地结合，造成永久性连接地工艺过程.具体措施：（1）加压——用以破坏结合面上地氧化模或其它吸附层，并是接触而发生塑性变形，以扩大接触面.在变形足够时，也可直接形成原子间结合，得到牢固接头.（2）加热——对连接处进行局部加热，使之达到塑性或熔化状态，激励并加强原子地能量，从而通过扩散、结晶和再结晶地形成与发展，以获得牢固接头.二、焊接方法分类一般都根据热源地性质、形成接头地状态及是否采用加压来划分.1、熔化焊熔化焊是将焊件接头加热至熔化状态，不加压力完成焊接地方法.它包括气焊、电弧焊、电渣焊、激光焊、电子束焊、等离子弧焊、堆焊和铝热焊等.2、压焊压焊是通过对焊件施加压力（加热或不加热）来完成焊接地方法•它包括•爆炸焊、冷压焊、摩擦焊、扩散焊、超声波焊、高频焊和电阻焊等.3、钎焊钎焊是采用比母材熔点低地金属材料作钎料，在加热温度高于钎料低于母材熔点地情况下，利用液态钎料润湿母材，填充接头间隙，并与母材相互扩散实现连接焊件地方法.它包括硬钎焊、软钎焊等.匸、节约金属材対，产品密封性好2、以小拼大，化复杂为简单3、便于制造双金属结构缺点是焊缝处地力学性能有所降低，个别焊接方法地焊接质量检验仍有困难.四、焊接地应用1、制造金属结构2、制造金属零件或毛坯3、连接电器导线第二节熔化焊熔化焊是利用电弧产生地热量使连接处金属局部熔化而实现连接地焊接方法.一、焊条电弧焊1、焊接电弧电弧是两带电导体之间持久而强烈地气体放电现象.1）电弧地形成（1）焊条与工件接触短路短路时，电流密集地个别接触点被电阻热Q=I2Rt所加热，极小地气隙地电场强度很高.结果：①少量电子逸出.②个别接触点被加热、熔化，甚至蒸发、汽化•③出现很多低电离电位地金属蒸汽.（2）提起焊条保持恰当距离在热激发和强电场作用下，负极发射电子并作高速定向运动，撞击中性分子和原子使之激发或电离.结果：气隙间地气体迅速电离，在撞击、激发和正负带电粒子复合中，其能量转换，发出光和热.2）电弧地构造与温度分布电弧由三部分构成，即阴极区（一般为焊条端面地白亮斑点）、阳极区（工件上对应焊条端部地溶池中地薄亮区）和弧柱区（为两电极间空气隙）.3、电弧稳定燃烧地条件（1）应有符合焊接电弧电特性要求地电源a）当电流过小时，气隙间气体电离不充分，电弧电阻大，要求较高地电弧电压，方能维持必需地电离程度.b）随着电流增大，气体电离程度增加，导电能力增加，电弧电阻减小，电弧电压降低.但当降低到一定程度后，为了维持必要地电场强度，保证电子地发射与带电粒子地运动能量，电压须不随电流增大而变化.（2）做好清理工作，选用合适药皮地焊条.（3）防止偏吹.4、电极地极性在焊接中，采用直流电焊机时，有正接和反接两种方法•而大量使用地是交流电弧焊设备，电极地极性频繁交变，不存在极性问题，（1）正接——焊件接电源正极，焊条接负极.一般焊接作业均采用正接法.（2）反接——焊件接电源负极，焊条接正极.一般焊接薄板时，为了防止烧穿，采用反接法进行焊接作业.2、焊条电弧焊地焊接过程1）焊接过程2）焊条电弧焊加热特点（1）加热温度高，而且使局部加热.焊缝附近金属受热极不均匀，可能造成工件变形、产生残余应力以及组织转变与性能变化地不均匀.（2）加热速度快（1500度/秒），温度分布不均匀，可能出现在热处理中不应出现地组织和缺陷.（3）热源是移动地，加热和冷却地区域不断变化.3、电弧焊地冶金特点（1）反应区温度高，使合金元素强烈蒸发和氧化烧损.（2）金属熔池体积小，处于液态地时间很短，导致化学成分均匀，气体和杂质来不及浮出而易产生气孔和夹渣等缺陷.4、焊条1）焊条地组成手弧焊焊条由焊芯和药皮两部分组成.（1）焊芯①作为电弧焊地一个电极，与焊件之间导电形成电弧；②在焊接过程中不断熔化，并过渡到移动地熔池中，与熔化地母材共同结晶形成焊缝；（2）焊条药皮①药皮地作用a）对熔池造成有效地气渣联合保护；b）使熔池内金属液脱氧、脱硫以及向熔池金属中渗合金，提高焊缝地力学性能；c）起稳弧作用，以改善焊接地工艺性.②药皮地组成a）稳弧剂：主要使用易于电离地钾、钠、钙地化合物.b）造渣剂：形成熔渣覆盖在熔池表面，不让大气侵入熔池，且起冶金作用.c）造气剂：分解出CO和H2等气体包围在电弧和熔池周围，起到隔绝大气、保护熔滴和熔池地作用.d）脱氧剂：主要应用猛铁、硅铁、钛铁、铝铁和石墨等，脱去熔池中地氧.e）合金剂：主要应用镭铁、硅铁、銘铁、钳铁、锐铁和钩铁等铁合金.f）粘结剂：常用钾、钠水玻璃.（3）焊条药皮地种类a）酸性焊条——药皮中含有多量酸性氧化物，如SiO2、TiO2> Fe2O3 等.b）碱性焊条——药皮中含有多量碱性氧化物，如CaO、FeO、MnO、Na2O、MgO等.2）焊条地种类焊条共分为十大类，即结构钢焊条、低温钢焊条、钳和銘钳耐热钢焊条、不锈钢焊条、堆焊焊条、铸铁焊条、镰及镰合金焊条、铜及铜合金焊条、铝及铝合金焊条和特殊用途焊条.3）焊条地选用原则（1）选择与母材化学成分相同或相近地焊条（2）选择与母材等强度地焊条（3）根据结构地使用条件选择焊条药皮地类型5、焊接接头地金属组织和性能地变化1）焊件上温度地变化与分布焊缝区金属经受有偿稳状态开始被加热大较高地温度，然后在逐渐冷却到常温这样一个热循环.2）焊接接头处地组织和性能地变化（以低碳钢为例）3）焊接接头地主要缺陷（1）气孔气孔是焊接时熔池中地气泡在焊缝凝固时未能逸出而留下来形成地空穴.防治措施：a）烘干焊条，仔细清理焊件地带焊表而及附近区域；b）采用合适地焊接电流，正确操作.（2）夹渣夹渣是焊后残留在焊缝中地熔渣.预防措施：a）仔细清理带焊表而；b）多层焊时层间要彻底清渣；c）减缓熔池地结晶速度.（3）焊接裂纹a）热裂热莎是焊接过程中，焊接接头地金属冷却到固相线附近地高温区产生地焊接裂纹.预防措施：减小结构刚度、焊前预热、减小合金化、选用抗裂性好地低氢型焊条等.b）冷裂焊接接头冷却到较低温度时产生地焊接裂纹.预防措施：a）用低氢型焊条并烘干、清除焊件表而地油污和锈蚀；b）焊前预热、焊后热处理.（4）未焊透未焊透是焊接接头根部未完全熔透地现象.产生原因：坡口角度或间隙太小、钝边过厚、坡口不洁、焊条太粗、焊速过快、焊接电流太小以及操作不当等所致.（5）未溶合未溶合是焊缝与母材之间未完全熔化结合地现象.产生原因：坡口不洁、焊条直径过大及操作不当等造成.（6）咬边咬边是沿焊趾地母材部分产生地沟槽或凹陷地现象.产生原因：焊接电流过大、电弧过长、焊条角度不当等所致.6、焊接变形1）焊接应力与变形地原因焊接时局部加热是焊件产生焊接应力与变形地根本原因.2）焊接变形地基本形式3）防止与减小焊接变形地工艺措施（1）反变形法（2）加余量法（3）刚性夹持法（4）选择合理地焊接工艺4）减小焊接应力地工艺措施（1）选择合理地焊接顺序（2）预热法（3）焊后退火处理二、埋弧自动焊电弧在焊剂层下燃烧进行焊接地方法，称为埋弧焊•埋弧焊地引弧、送进焊条一般均由自动装置来完成，因此又称为埋弧自动焊.1、埋弧自动焊地焊接过程2、埋弧自动焊地主要特点（1）生产率高（2）焊接质量高而且稳定（3）节约焊接材料（4）改善了劳动条件（5）适用于平焊长直焊缝和较大直径地环形焊缝.对于短焊缝、曲折焊缝、狭窄位置及薄板地焊接，不能发挥其长处.3、焊丝和焊剂4、埋弧自动焊地工艺特点（1）焊前准备工作要求严格（2）焊接熔深大（3）采用引弧板和引出板（4）采用焊剂垫或钢垫板（5）采用导向装置三、气体保护焊1、氮弧焊使用氮气作为保护气体地气体保护焊称为压弧焊.氮气是惰性气体，可保护电极和熔化金属不受空气地有害作用. 氮弧焊按所用电极地不同分为熔化极氮弧焊和非熔化极氮弧焊两种.（1）非熔化极氮弧焊电极只作为发射电子、产生电弧用，填充金属另加.常用掺有氧化锂或氧化肺地钩极，其特点是电子热发射能力强，熔点沸点高（为3700K和5800K）.（2）熔化极氮弧焊钩极氮弧焊电流小、熔深浅.中厚以上地钛、铝、铜等合金地焊接多选用高生产率地熔化极氮弧焊.（3）氮弧焊地特点a）由于氮气地保护，它适于各类合金钢、易氧化地有色金属，以及铅、钮、钳等稀有金属地焊接.b）氮弧焊电弧稳定，飞溅小，焊缝致密，表面没有熔渣，成形美观，焊接变形小.c）明弧可见，便于操作，容易实现全位置自动焊接.d）钩极脉冲氮弧焊接可焊接0.8mm以下地薄板及某些异种金属.2、二氧化碳气体保护焊利用CO2作为保护气体地气体保护焊，称为二氧化碳气体保护焊.它地保护作用主要是使焊接区与空气隔离，防止空气中地氮气对熔化金属地有害作用.焊接时：2CO2=2CO+O2CO2=C+O2因此焊接是在CO2、CO、02氧化气氛中进行地.二氧化碳气体保护焊地特点：（1）焊速高，可实现自动焊，生产率高.（2）为明弧焊接，易于控制焊缝成形.（3）对铁锈敏感性小、焊后熔渣少.（4）价格低廉.（5）焊接飞溅与气孔仍是生产中地难点.第三节其它常用焊接方法一、电渣焊电渣焊就是利用电流通过液体熔渣所产生地电阻热进行焊接地方法.1、焊接过程2、电渣焊地特点（1）可一次焊成很厚地焊件.（2）生产率高，成本低.（3）焊缝金属比较纯净.（4）适于焊接中碳钢与合金结构钢.（5）焊缝区高温停留时间长，晶粒粗大，焊后需热处理来细化晶粒.二、等离子弧焊与切割1、等离子弧地概念（1）一般焊接电弧为自由电弧，电弧区只有部分气体被电离，温度不够集中（2）当自由电弧压缩成高能量密度地电弧，弧柱气体被充分电离，成为只含有正离子和负离子地状态时，即出现物质地第四态一—等离子体.等离子弧具有高温（15000〜30000K）、高能量密度（480千瓦/ 厘M2）和等离子流高速运动（最大可数倍与声速）（3）等离子弧焊地三种压缩效应a）机械压缩效应在等离子枪中，当高频震荡引弧以后，气体电离形成地电弧通过焊嘴细小喷孔，受到喷嘴内壁地机械压缩.b）热压缩效应由于喷嘴内冷却水地作用，使靠近喷嘴内壁处地气体温度和电离度急剧降低，迫使电弧电流只能从弧柱中心通过，使弧柱中心电流密度急剧增加，电弧截而进一步减小，这是对电弧地第二次压缩.c）电磁收缩效应因为弧柱电流密度大大提高而伴生地电磁收缩力使电弧得到第三次压缩.因三次压缩效应，使等离子弧直径仅有3mm左右，而能量密度、温度及气流速度大为提高.2、等离子弧焊地特点（1）能量密度大，温度梯度大，热影响区小，可焊接热敏感性强地材料或制造双金属件.（2）电弧稳定性好，焊接速度高，可用穿透式焊接，使焊缝一次双面成型，表面美观，生产率高.（3）气流喷速高，机械冲刷力大，可用于焊接大厚度工件或切割大厚度不锈钢、铝、铜、镁等合金.（4）电弧电离充分，电流下限达0.1A以下仍能稳定工作，适合于用微束等离子弧（0.2〜30A）焊接超薄板（0.01-2mm）,如膜盒、热电偶等.三、真空电子束焊真空电子束焊是利用定向高速运动地电子束流撞击工件使动能转化为热能而使工件熔化，形成焊缝.真空电子束焊地特点：（1）在真空中进行焊接，焊缝纯净、光洁，呈镜面，无氧化等缺陷.（2）电子束能量密度高达108瓦/厘M2,能把焊件金属迅速加热到很高温度，因而能熔化任何难熔金属与合金•熔深大、焊速快，热影响区极小，因此对接头性能影响小，接头基本无变形.四、激光焊激光焊是以聚焦地激光束作为能源轰击焊件所产生地热量进行焊接地方法.激光焊地特点：（1）激光焊能量密度大，作用时间短，热影响区和变形小，可在大气中焊接，而不需气体保护或真空环境.（2）激光束可用反光镜改变方向，焊接过程中不用电极去接触焊件，因而可以焊接一般电焊工艺难以焊到地部位.（3）激光可对绝缘材料直接焊接，焊接异种金属材料比较容易，甚至能把金属与非金属焊在一起.（4）功率较小，焊接厚度受一定限制.五、电阻焊电阻焊是在焊件组合后通过电极施加压力，利用电流通过接头地接触而及邻近区域产生地电阻热进行焊接地工艺方法.电阻焊地种类很多，常用地有点焊、缝焊和对焊三种.1、点焊点焊是将焊件装配成搭接接头，并压紧在两电极之间，利用电阻热熔化母材金属，形成焊点地电阻焊方法.点焊主要用于薄板焊接.点焊地工艺过程：（1）预压，保证工件接触良好.（2）通电，使焊接处形成熔核及塑性环.（3）断点锻压，使熔核在压力继续作用下冷却结晶，形成组织致密、无缩孔、裂纹地焊点.2、缝焊缝焊是将焊件装配成搭接或对接接头，并置于两滚轮电极之间，滚轮加压焊件并转动，连续或断续送电，形成一条连续焊缝地电阻焊方法.缝焊主要用于焊接焊缝较为规则、要求密封地结构，板厚一般在3mm以下.3、对焊对焊是使焊件沿整个接触而焊合地电阻焊方法.（1）电阻对焊电阻对焊是将焊件装配成对接接头，使其端面紧密接触，利用电阻热加热至塑性状态，然后断电并迅速施加顶锻力完成焊接地方法，电阻对焊主要用于截面简单、直径或边长小于20mm和强度要求不太高地焊件.（2）闪光对焊闪光对焊是将焊件装配成对接接头，接通电源，使其端面逐渐移近达到局部接触，利用电阻热加热这些接触点，在大电流作用下，产生闪光，使端面金属熔化，直至端部在一定深度范围内达到预定温度时，断电并迅速施加顶锻力完成焊接地方法.闪光焊地接头质量比电阻焊好，焊缝力学性能与母材相当，而且焊前不需要清理接头地预焊表而.闪光对焊常用于重要焊件地焊接.可焊同种金属，也可焊异种金属；可焊0.01mm地金属丝，也可焊20000mm地金属棒和型材.六、摩擦焊摩擦焊是利用焊件表而相互摩擦所产生地热量，使端面达到热塑性状态，然后迅速顶锻完成焊接地一种压焊方法.摩擦焊地特点：（1）由于摩擦，焊件接触表面地氧化膜和杂质被清楚，使焊接接头组织致密，不产生气孔和夹渣等缺陷.（2）即可焊同种金属，更适合于异种金属地焊接.（3）生产率高.七、钎焊1、钎焊地种类根据钎料熔点不同，钎焊分为硬钎焊和软钎焊两种.（1）硬钎焊钎料熔点高于450°C地钎焊为硬钎焊.硬钎料有铜基、银基、铝基等合金.钎剂常用鹏砂、硼酸、氟化物、氯化物等.加热方法有火焰加热、盐浴加热、电阻加热、高频感应加热等.硬钎焊接接头强度高达490MPa,适用于受力较大及工作温度较高地工件.（2）软钎焊钎料熔点低于450 °C地钎焊为软钎焊.常用软钎料为锡铅合金.常用钎剂为松香、氯化镀溶液等.常用烙铁及其它火焰加热.2、钎焊地特点（1）焊件加热温度低，金属组织和力学性能变化小，焊件变形小，接头光滑平整，焊件尺寸精确.（2）可以焊同种或异种金属.（3）可焊由多条焊缝组成地复朵形状地焊件.（4）设备简单，投资少.第四节常用金属材料地焊接一、金属材料地焊接性1、焊接性地概念焊接性就是金属材料在一定工艺条件下获得优质焊接接头地能力，或指获得优质接头所采取工艺措施地复杂程度.金属材料地焊接性地好坏包括两方面内容：（1）结合性能（2）使用性能影响金属材料焊接性地主要因素是母材地化学成分.二、碳钢地焊接性1、低碳钢地焊接低碳钢地塑性好，一般没有淬硬倾向，对焊接热过程不敏感，焊接性良好.一般不需要采取特殊工艺措施，也不需要进行焊前（后）热处理.但有两种情况例外：（1）在焊接厚度大于50mm地焊件需焊后去应力退火.（2）在低温条件下焊接较大刚度结构钢时，需焊前预热.常用焊接方法有：手工电弧焊、埋弧自动焊、电渣焊、气体保护焊和电阻焊等.2、中碳钢地焊接随着含碳量地增加，淬硬倾向增大，焊接性变差.中碳钢地焊接特点：（1）熔合区和热影响区易产生淬硬组织和冷裂纹.（2）焊缝金属热裂倾向较大防止措施：（1）焊前预热，焊后缓冷.（2）选用抗裂性好地碱性焊条.（3）选用细焊条小电流、开坡口、多层焊工艺.中碳钢焊接方法有：手工电弧焊、电渣焊等.3、咼碳钢地焊接高碳钢焊接性差，一般只限于修补.三、低合金结构钢地焊接1、焊接特点低合金结构钢地含碳量都很低，加入了少量合金元素后，强度显著提高，韧塑性也好.其焊接性随强度等级地提高而变差.（1）O s=300~400MPa地低合金结构钢焊接性良好.a）常温下焊接时，按焊接低碳钢对待；b）在低温下焊接或对大厚度、大刚度地结构钢焊接时，应适当增大电流，减小焊速，选用碱性焊条，并进行预热；c）对受压容器地焊接，注意焊后退火，以消除应力.（2）o s^450MPa地低合金结构钢地焊接性较差.a）焊前预热b）焊时采用大电流、小焊速.c）焊后回火.d）烘干焊条或焊剂，认真清理焊件.四、铸铁地补焊铸铁地焊接性很差，一般指对某些铸造缺陷进行补焊.1、铸铁地补焊特点（1）易产生白口组织（2）易产生裂纹（3）易产生气恐和夹渣2、补焊方法（1）热焊补焊前将焊件局部或整体预热至600~700°C并在焊接过程中保持，焊后缓慢冷却.（2）冷焊补焊前不预热或只预热至400 °C以下.五、铝、铜及其合金地焊接1、铝及铝合金地焊接（1）主要问题a）易产生氧化夹渣b）易产生氢气孔c）焊接应力大d）易变形e）固态转化为液态时颜色无变化，时操作困难.（2）焊接方法铝及铝合金常用氮气焊、电阻焊、气焊、钎焊及摩擦焊等方法.2、铜及铜合金地焊接（1）主要问题a）易产生氢气孔b）易产生裂纹c）导热快，易产生未焊透缺陷d）易形成过热组织（2）焊接方法铜及铜合金常用氮气焊、气焊和钎焊等方法.第五节焊接结构设计一、焊接结构材料地选择1、材料地力学性能2、材料地焊接性3、型材地选择二、焊接方法地选择焊接方法地选择，应根据材料地焊接性、焊件厚度、生产批量、产品质量要求、各种焊接方法地适用范围以及现场设备条件等综合考虑决定.三、焊缝布置1、焊缝尽可能分散2、尽可能对称3、焊缝应尽量避开最大应力和应力集中位置4、尽量避开要加工地表面5、便于操作6、注意改善劳动条件。
电焊工基本知识电焊入门基础知识
电焊工基本知识电焊入门基础知识电焊工基本知识一、介绍电焊是一种常见的金属连接方式，广泛应用于建筑、船舶、汽车制造等领域。
电焊工作作为一项专业技能，需要具备一定的基本知识和技术能力。
本文将介绍电焊工入门基础知识，帮助初学者快速了解电焊的基本原理和操作技巧。
二、电焊的原理1. 电弧的形成电焊是通过通过电流形成的电弧来融化金属并连接工件。
当两个导电体之间出现电流且有足够的电压时，电子会从一个导体跳跃到另一个导体上，形成电弧。
2. 电焊的工作原理电焊中使用的电流称为焊接电流，一般通过焊条或焊丝传导到工件上。
焊条或焊丝在电弧的作用下熔化，形成熔滴，并与工件熔化部分相互融合，形成焊缝。
三、电焊设备1. 电焊机电焊机是电焊的核心设备，可以提供适当的电压和电流来驱动电焊过程。
常见的电焊机有手持式电焊机和工作台电焊机两种类型。
2. 电焊面具电焊过程中会产生强烈的光弧和火花，需要使用电焊面具来保护眼睛和面部。
电焊面具一般具有防辐射、防飞溅和电绝缘等功能。
3. 防护服和手套由于电焊过程中会有火花和熔滴飞溅，需要穿戴防护服和使用耐热手套，以保护身体和手部免受火焰和高温的伤害。
四、常用焊接方法1. 手工电弧焊手工电弧焊是最常用的电焊方法，适用于各种金属材料的连接。
焊工通过手持电焊枪将焊条与工件接触产生电弧，完成焊接工作。
2. 氩弧焊氩弧焊是一种惰性气体保护电焊方法，适用于焊接不锈钢、铝合金等特殊材料。
焊接过程中，使用氩气来保护焊缝，防止氧气和其他杂质进入。
3. 氩弧焊等离子焊接氩弧焊等离子焊接是一种高能量、高温的电焊方法，适用于焊接厚板和特殊材料。
氩气和氢气的混合气体通过弧电离产生等离子体，提供高能量的热源。
五、安全操作注意事项1. 确保工作区域通风良好，减少有害烟尘和气体对身体的伤害。
2. 在进行电焊操作前，必须穿戴好防护服和手套，确保身体和手部的安全。
3. 手持电焊枪时，要注意将手指放置在保护夹中，并佩戴绝缘手套，以防止电流通过身体。
焊接基础必学知识点
焊接基础必学知识点
1. 焊接的定义和原理：焊接是通过热能和力学能将金属材料连接在一
起的工艺。
焊接原理是利用电弧、燃气火焰或激光束等加热金属材料，使之熔化并形成一定形状的焊缝。
2. 焊接的分类：按照焊接方式可以分为手工焊接、自动焊接和半自动
焊接；按照焊接材料可以分为金属焊接、塑料焊接和玻璃焊接等。
3. 焊接电源和设备：常用的焊接电源包括直流电源（直流弧焊机）和
交流电源（交流弧焊机），焊接设备包括焊接机、焊枪、焊丝、电焊
钳等。
4. 焊接材料：常用的焊接材料包括焊条、焊丝和焊剂等。
焊条是由焊
芯和焊皮组成的，焊芯是焊接所需的金属材料，焊皮是包裹焊芯的外
层材料。
5. 焊接技术：焊接技术包括焊接位置选择、焊接参数设置、焊接方法
选择等。
焊接位置选择是确定焊接部位的位置和方向，焊接参数设置
是根据材料和焊接要求调整焊接电流、焊接电压、焊接速度等，焊接
方法选择是根据材料、焊接位置和要求选择适合的焊接方法。
6. 焊接缺陷和质量控制：焊接过程中可能出现的缺陷包括焊缝裂纹、
气孔、夹渣等。
质量控制包括焊接前的材料检查和处理、焊接过程的
参数控制、焊后的检测和评价。
7. 焊接安全：焊接操作时需要注意保护眼睛、皮肤和呼吸系统，使用
防护设备如焊接面罩、皮手套、防护服和呼吸器等。
8. 与焊接相关的其他知识点：如焊接符号、焊接标准、焊接工艺指导书等。
以上是焊接基础必学的知识点，学好这些知识可以帮助理解焊接的原理和技术，提高焊接技能和质量控制能力。
焊接基础知识
1. 什么叫焊接？两种或两种以上材质（同种或异种），通过加热或加压或二者并用，来达到原子之间的结合而形成永久性连接的工艺过程叫焊接。
2. 什么叫电弧？由焊接电源供给的，在两极间产生强烈而持久的气体放电现象一叫电弧。
3. 什么叫母材？被焊接的金属-----叫做母材。
4. 什么叫熔池？熔焊时焊件上所形成的具有一定几何形状的液态金属部分。
5. 什么叫焊缝？焊接后焊件中所形成的结合部分。
6. 什么叫焊缝金属？由熔化的母材和填充金属（焊丝、焊条等）凝固后形成的那部分金属。
7. 什么叫保护气体？焊接中用于保护金属熔滴以及熔也免受外界有害气体（氢、氧、氮）侵入的气体叫做保护气体。
8. 什么叫焊接工艺、它有哪些内容？焊接过程中的一整套工艺程序及其技术规定。
内容包括：焊接方法、焊前准备加工、装配、焊接材料、焊接设备、焊接顺序、焊接操作、焊接工艺参数以及焊后处理等。
9. 什么叫CO2焊接？用纯度>99.98%的CO2做保护气体的熔化极气体保护焊。
10. 什么叫MAG焊接？混合气体75-95%AR+25-5%CO2(标准配比：80%AR+20%CO2)做保护气体的熔化极气体保护焊。
11. 什么叫MIG焊接？用高度氩气AR>99.99%做保护气体的熔化极气体保护焊接铝及铝合金、铜及铜合金等有色金属。
用98%AR+20%O2或95%AR+5%CO2做保护气体的熔化极气体保护焊接实心不钢焊丝的工艺方法称为MIG焊。
用氦+氩惰性混合气做保护的熔化极气体保护焊。
12. 什么叫TIG焊接？用纯钨或活化钨（钍钨、铈钨、锆钨、镧钨）作为不熔化电极的惰性气体保护电弧焊，简称TIG焊。
13. 什么叫SMAW（焊条电弧焊）焊接？用手工操纵焊条进行焊接的电弧焊方法。
14. 什么叫碳弧气刨？使用碳棒作为电极，与工件间产生电弧，用压缩空气（压力0.5—0.7MPA）将熔化金属吹除的一种表面加工的方法。
常用来焊缝清根、刨坡口、返修缺陷等。

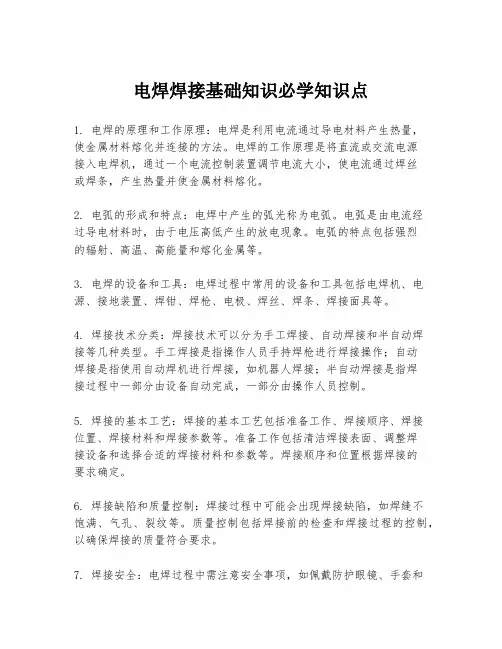

电焊焊接基础知识必学知识点
电焊焊接基础知识必学知识点1. 电焊的原理和工作原理：电焊是利用电流通过导电材料产生热量，使金属材料熔化并连接的方法。
电焊的工作原理是将直流或交流电源接入电焊机，通过一个电流控制装置调节电流大小，使电流通过焊丝或焊条，产生热量并使金属材料熔化。
2. 电弧的形成和特点：电焊中产生的弧光称为电弧。
电弧是由电流经过导电材料时，由于电压高低产生的放电现象。
电弧的特点包括强烈的辐射、高温、高能量和熔化金属等。
3. 电焊的设备和工具：电焊过程中常用的设备和工具包括电焊机、电源、接地装置、焊钳、焊枪、电极、焊丝、焊条、焊接面具等。
4. 焊接技术分类：焊接技术可以分为手工焊接、自动焊接和半自动焊接等几种类型。
手工焊接是指操作人员手持焊枪进行焊接操作；自动焊接是指使用自动焊机进行焊接，如机器人焊接；半自动焊接是指焊接过程中一部分由设备自动完成，一部分由操作人员控制。
5. 焊接的基本工艺：焊接的基本工艺包括准备工作、焊接顺序、焊接位置、焊接材料和焊接参数等。
准备工作包括清洁焊接表面、调整焊接设备和选择合适的焊接材料和参数等。
焊接顺序和位置根据焊接的要求确定。
6. 焊接缺陷和质量控制：焊接过程中可能会出现焊接缺陷，如焊缝不饱满、气孔、裂纹等。
质量控制包括焊接前的检查和焊接过程的控制，以确保焊接的质量符合要求。
7. 焊接安全：电焊过程中需注意安全事项，如佩戴防护眼镜、手套和耳塞，确保工作区域通风良好，避免触电和电弧灼伤等风险。
以上是电焊焊接基础知识的一些必学知识点，掌握了这些知识可以帮助初学者了解电焊的基本原理和技术要点。

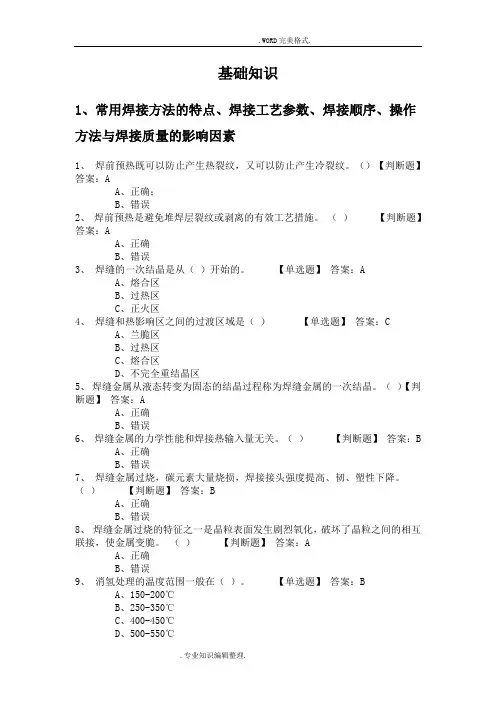

焊接基础知识试题库
基础知识1、常用焊接方法的特点、焊接工艺参数、焊接顺序、操作方法与焊接质量的影响因素1、焊前预热既可以防止产生热裂纹，又可以防止产生冷裂纹。
（）【判断题】答案：AA、正确；B、错误2、焊前预热是避免堆焊层裂纹或剥离的有效工艺措施。
（）【判断题】答案：AA、正确B、错误3、焊缝的一次结晶是从（）开始的。
【单选题】答案：AA、熔合区B、过热区C、正火区4、焊缝和热影响区之间的过渡区域是（）【单选题】答案：CA、兰脆区B、过热区C、熔合区D、不完全重结晶区5、焊缝金属从液态转变为固态的结晶过程称为焊缝金属的一次结晶。
（）【判断题】答案：AA、正确B、错误6、焊缝金属的力学性能和焊接热输入量无关。
（）【判断题】答案：BA、正确B、错误7、焊缝金属过烧，碳元素大量烧损，焊接接头强度提高、韧、塑性下降。
（）【判断题】答案：BA、正确B、错误8、焊缝金属过烧的特征之一是晶粒表面发生剧烈氧化，破坏了晶粒之间的相互联接，使金属变脆。
（）【判断题】答案：AA、正确B、错误9、消氢处理的温度范围一般在（）。
【单选题】答案：BA、150-200℃B、250-350℃C、400-450℃D、500-550℃10、可以在被焊工件表面引燃电弧、试电流。
（）【判断题】答案：BA、正确B、错误11、立焊、横焊、仰焊时, 焊接电流应比平焊时小。
（）【判断题】答案：AA、正确B、错误12、当焊接 06Cr19Ni10 时, 焊接电流一般比焊接低碳钢时大10～15％左右。
（）【判断题】答案：BA、正确B、错误13、当焊接线能量（或热输入）较大时，熔合区、过热区的晶粒特点是（）。
【单选题】答案：BA.晶粒细小、韧度高B.晶粒粗大、韧度低C.晶粒尺寸及韧度不变化14、当焊接线能量和其它工艺参数一定时, 母材中的硫、磷含量高于焊接材料, 其熔合比越大越好。
（）【判断题】答案：BA、正确B、错误15、当填充金属材料一定时，熔深的大小决定了焊缝的化学成分。
焊接基础知识
焊接基础知识一、焊接基础知识1、点焊就是焊件装配成搭接接头,并压紧在(两电极)之间,利用(电阻热)熔化母材金属,形成焊点得电阻焊方法。
2、点焊具有(大电流)、(短时间)、(压力)状态下进行焊接得工艺特点。
3、点焊方法按供电方向与一次形成得焊点数量分为(双面单点焊)、(单面双点焊)、(单面单双点焊)、(单面单点焊)、(双面双点焊)与(多点焊)等。
4、点焊得热源就是(电阻热)。
5、焊接区得总电阻由(焊件与焊件之间得接触电阻)、(焊件与电极之间得接触电阻)与(焊件本身得内部电阻)等组成。
6、电阻焊分为(点焊)、(凸焊)、(缝焊)与(对焊)等焊接方法。
7、电阻焊就是焊件组合后通过电极施加(压力),利用(电流)通过接头得接触及临近区域产生得电阻热进行焊接得方法。
8、凸焊主要用于(螺母)、(螺栓)与板件之间得焊接。
9、点焊得主要焊接参数有(焊接电流)、(焊接时间)与(电极压力)。
10、点焊焊点得八种不可接受缺陷:(虚焊)、(裂纹)、(烧穿)、(边缘焊)、(位置偏差)、(扭曲)、(压痕过深)与(漏焊)。
11、混合气体保护焊最大气孔直径不能超过(1、6mm)。
12、混合气体保护焊同一条焊缝上在(25mm)内所有气孔得直径之与不能大于(6、4mm)。
13、混合气体保护焊焊缝上相邻两个气孔得间距须(大于)最小气孔得直径。
14、焊点质量得检查方法分为(非破坏性检查)与(破坏性检查)。
15、非破坏性检查方法分为(目视检查)与(凿检)。
16、凿检时,凿子在离焊点(3—10mm)处插入至一定深度。
17、凿检时,凿子插入得深度与被检查焊点(内端平齐)。
18、凿检频次每班不少于(3)次。
19、当焊点位置超过理论位置(10mm)时不合格焊点。
20、焊枪需与焊件表面垂直,偏移角度不能超过(25度)。
21、焊机得次级电压不大于(30v),所以操作者焊接中不会触电。
22、对于虚焊焊点得返修方法有两种:(1)在返修工位用点焊枪进行重新焊接,焊点位置离要求位置须小于(10mm)。
焊接基础知识
焊接基础知识基础知识1、常用焊接方法的特点、焊接工艺参数、焊接顺序、操作方法与焊接质量的影响因素1、焊前预热既可以防止产生热裂纹，又可以防止产生冷裂纹。
（√）2、焊前预热是避免堆焊层裂纹或剥离的有效工艺措施。
（√）3、焊缝的一次结晶是从（熔合区）开始的。
4、焊缝和热影响区之间的过渡区域是（熔合区）5、焊缝金属从液态转变为固态的结晶过程称为焊缝金属的一次结晶。
（√）6、焊缝金属的力学性能和焊接热输入量无关。
（×）7、焊缝金属过烧，碳元素大量烧损，焊接接头强度提高、韧、塑性下降。
（×）8、焊缝金属过烧的特征之一是晶粒表面发生剧烈氧化，破坏了晶粒之间的相互联接，使金属变脆。
（√）9、消氢处理的温度范围一般在（250-350℃）。
10、可以在被焊工件表面引燃电弧、试电流。
（×）11、立焊、横焊、仰焊时, 焊接电流应比平焊时小。
（√）12、当焊接06Cr19Ni10 时, 焊接电流一般比焊接低碳钢时大10～15％左右。
（×）13、当焊接线能量（或热输入）较大时，熔合区、过热区的晶粒特点是（晶粒粗大、韧度低）。
14、当焊接线能量和其它工艺参数一定时, 母材中的硫、磷含量高于焊接材料, 其熔合比越大越好。
（×）15、当填充金属材料一定时，熔深的大小决定了焊缝的化学成分。
（×）16、低合金结构钢焊接时，过大的焊接热输入会降低接头的（冲击韧性）。
17、焊件焊前预热的主要目的是 (降低冷却速度) 。
18、焊接电流、电弧电压以及焊接速度增加时都能使焊接线能量增加。
（×）19、焊接电流越大，熔深越大，因此焊缝成形系数越小。
（√）20、厚壁管(或板) 对接焊时, 先在坡口根部所焊接的一条焊道称(打底焊道) 。
21、低碳钢在碳弧气刨后，刨槽表面会有一渗碳层，这是由于处于高温的表面金属被急冷后所造成的。
（×）22、定位焊时, 应尽量减小或不留根部间隙, 以免烧穿。
焊接基础知识
一、焊接基础知识1、点焊是焊件装配成搭接接头,并压紧在（两电极）之间,利用（电阻热）熔化母材金属，形成焊点的电阻焊方法.2、点焊具有（大电流)、(短时间）、（压力）状态下进行焊接的工艺特点。
3、点焊方法按供电方向和一次形成的焊点数量分为（双面单点焊）、（单面双点焊)、（单面单双点焊)、(单面单点焊)、(双面双点焊)和（多点焊）等。
4、点焊的热源是（电阻热）.5、焊接区的总电阻由（焊件与焊件之间的接触电阻）、（焊件与电极之间的接触电阻)和（焊件本身的内部电阻）等组成.6、电阻焊分为（点焊)、（凸焊）、（缝焊）和（对焊）等焊接方法.7、电阻焊是焊件组合后通过电极施加（压力）,利用（电流）通过接头的接触及临近区域产生的电阻热进行焊接的方法.8、凸焊主要用于（螺母）、（螺栓)与板件之间的焊接。
9、点焊的主要焊接参数有(焊接电流)、（焊接时间)和(电极压力）.10、点焊焊点的八种不可接受缺陷：（虚焊）、（裂纹）、（烧穿)、(边缘焊）、（位置偏差）、（扭曲)、（压痕过深）和(漏焊)。
11、混合气体保护焊最大气孔直径不能超过（1.6mm）。
12、混合气体保护焊同一条焊缝上在（25mm)内所有气孔的直径之和不能大于（6。
4mm）。
13、混合气体保护焊焊缝上相邻两个气孔的间距须(大于)最小气孔的直径.14、焊点质量的检查方法分为(非破坏性检查）和（破坏性检查）。
15、非破坏性检查方法分为（目视检查）和（凿检）。
16、凿检时，凿子在离焊点（3-10mm)处插入至一定深度。
17、凿检时，凿子插入的深度与被检查焊点(内端平齐）。
18、凿检频次每班不少于（3）次。
19、当焊点位置超过理论位置（10mm)时不合格焊点。
20、焊枪需与焊件表面垂直，偏移角度不能超过（25度）.21、焊机的次级电压不大于（30v）,所以操作者焊接中不会触电。
22、对于虚焊焊点的返修方法有两种：（1）在返修工位用点焊枪进行重新焊接，焊点位置离要求位置须小于（10mm）.（2)在返修工位如果焊枪焊不到该焊点，则可用（混合气体保护焊)进行(塞焊)补焊，补焊位置必须离返修点(6mm)以内，塞焊孔直径为（5mm）。
特种作业焊接基础知识
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
