广州歌剧院超级风管施工组织设计方案(歌剧院)
歌剧院工程暖通空调施工组织方案
目录一、超级风管施工方案1、施工依据 (3)2、工程概况 (3)2.1超级风管简介2.2主要工程量3、施工布置 (3)3.1施工任务范围3.2施工进度计划3.3质量目标4、施工准备……………………………………………3-5 4.1现场准备4.2技术准备4.3技术节约目标措施4.4人员准备4.5机具准备4.6施工部署4.7施工配合5、施工工序和流程………………………………………5-12 5.1通风工程施工工艺流程5.2使用材料要求5.3风管制作5.4风管加固5.5风管组装5.6风管吊装方法5.7风管与设备连接方法5.8风管维修方法6、工期保证措施………………………………………12-137、质量保证措施 (13)8、文明施工和环境保护措施…………………………13-14 8.1消防保卫管理措施8.2料场、料库管理措施8.3环境保护9、安全保证措施………………………………………14-1510、成品保护措施 (15)二、超级风管配合玻璃钢风管双层模式施工方案…15-17三、注意要点……………………………………………17-18广州歌剧院超级风管施工方案一、超级风管施工方案1、施工依据：1.1广州歌剧院工程暖通空调管道图纸；1.2《通风与空调工程施工质量验收规范》（GB50243-2002）；1.3超级风管安装手册；1.4相关的法律和法规、国家标准；2、工程概况：2.1本工程为广州歌剧院超级风管的制作和安装。
2.2超级风管施工面积约10000平方米。
2.3内贴超级风管施工面积约700平方米。
3、施工布置3.1施工任务范围主要为广州歌剧院超级风管的制作安装和无机玻璃钢内贴超级风管的制作和安装；3.2施工进度计划风管安装根据精装修定位后或现场实际情况按总控进度计划安排施工，再合理编排余下工序的进度。
3.3质量目标单位工程质量目标：鲁班奖；暖通分部工程质量目标：鲁班奖（所有分项工程质量达标率100%）4、施工准备4.1现场准备根据我司施工进度要求合理安排超级板材、辅材、设备、机具和风管成品进场；在现场最接近电箱拉接电源，使用符合规范的电箱。
广东演艺中心(含群众艺术馆)工程施工组织设计
广东演艺中心(含群众艺术馆)工程施工组织设计第一章编制前述1.1编制说明本施工组织设计是按工程施工合同组成文件规定的内容〔即广东演艺中心（含群众艺术馆）工程中之群众艺术和业务综合楼工程〕，及对施工图纸的深入研究和分析，结合现场的实际情况，主要考虑到施工时的实际情况和需要，对本工程的主要项目组织机构、施工管理工作、施工进度计划、工期保证措施、施工方法、确保工程质量和安全生产的技术组织措施、劳动力计划及主要施工机械计划、质量保证措施、安全文明施工保证措施、环境保护方案及新技术、新工艺、新材料、新设备应用等方面进行部署；运用先进成熟的施工工艺、科学合理的管理方法，按“质量、安全、工期、文明、效益、服务”六个一流和ISO9002︰2000的质量管理体系的要求，以“高起点、高水平、高质量、高速度”为宗旨，按照国家和行业颁布的有关现行施工规范和标准要求以及省、市地区性建筑施工技术质量（安全）规程和规定，以及省、市有关《建筑工程现场文明施工管理办法》，结合本企业自身的施工管理模式、同类工程经验及技术、设备、材料配备和资金能力，以及本企业自身长期积累的施工经验进行编制。
本施工组织设计编制的目的是：从宏观上为本工程施工提供一份完整的纲领性文件，用以指导建筑、安装工程的施工管理和协调工作，确保广东演艺中心（含群众艺术馆）工程优质、高效、安全、文明地完成，交予业主使用，体现用户至上，业主满意的企业精神。
1.3编制原则本施工组织设计编制的原则是：1、严格遵守《建设工程施工合同》组成文件的各项规定及要求，根据工程的特点，充分发挥我司的优势，抽调精兵强将组建项目管理班子，组织技术素质高，能打硬仗的劳务队伍进场，认真组织施工，确保工程施工质量和工期目标。
采用先进的技术措施和先进的机械设备，合理安排施工顺序，做到布局合理、重点突出、全面展开、平行作业、科学组织、均衡生产。
各工序紧密衔接，避免不必要的重复工作及窝工，以保证施工连续、均衡、有节奏的进行。
歌剧院施工方案设计
歌剧院施工方案设计1. 引言本文档旨在提供歌剧院施工方案设计的详细信息。
歌剧院是一种重要的文化设施，对于举办音乐会、歌剧演出和其他文艺活动具有重要意义。
本施工方案设计将包括以下几个方面：设计概述、施工计划、人力资源安排、材料采购和质量控制等内容。
2. 设计概述歌剧院施工方案设计的首要任务是确保歌剧院的建筑质量和安全性。
设计过程需要考虑到建筑结构、声学效果、舞台设备以及人员流动等因素。
2.1 建筑结构歌剧院的建筑结构需要满足一定的要求，以确保建筑的稳定性和耐久性。
在设计过程中，需要考虑各种自然力的影响，如风力和地震力。
合适的建筑材料和结构设计将被应用于歌剧院的主体结构。
2.2 声学效果歌剧院作为一个演出场所，音质表现非常重要。
设计团队将致力于优化歌剧院的声学效果，确保每个座位都能获得良好的音质体验。
合适的声音隔离措施和吸音材料将被应用于歌剧院的设计中。
2.3 舞台设备歌剧院的舞台设备是舞台演出的重要组成部分。
设计团队将详细考虑舞台设备的选择和布置，以确保演出的顺利进行。
舞台灯光、音响系统和特技装置等将在设计过程中得到细致的规划和安装。
2.4 人员流动歌剧院需要满足大量观众和工作人员的需求。
设计团队将考虑到人员流动的合理性和安全性。
入口通道、出口通道、紧急逃生通道等都将得到特别的关注。
3. 施工计划施工计划是歌剧院施工过程中的重要指导文件。
它将明确规定每个施工阶段的工作内容、施工时间和工期要求。
歌剧院的施工过程将分为多个阶段进行，包括地基施工、主体结构施工、设备安装、装修等。
每个阶段都有独立的工作内容和施工要求。
3.2 施工时间施工计划将详细规定每个施工阶段的时间安排。
设计团队将根据工作量和工期要求，合理安排施工时间，确保项目能够按时完成。
3.3 工期要求歌剧院的施工工期要求较为严格。
设计团队将根据工期要求，合理分配资源和人力，确保工期的顺利进行。
4. 人力资源安排人力资源安排是歌剧院施工方案设计过程中的重要内容。
广州歌剧院-建筑-案例-分析
交通流线
Page 10
室内流线
连贯而充满动感的流线配合亮丽的光线让身处其中的人身心愉悦。
Page 11
复杂与干净
Page 12
复杂的背后
哈迪德复杂多变的建筑作品不仅是一种追新 求异的形式游戏，而是在时代背景、技术条件 以及建筑功能、结构等因素共同作用之下产生 的结果，并有着深刻而复杂的思想基础。 哈迪德充分利用简洁形式之间的非线性组 合形成复杂的关联，以此来诠释现实世界的 复杂性。她将建筑“解构”后重组，使各要 素形成一种多义、不确定的复杂关系。
Page 4
功能布局（一）
整个歌剧院分为两大板块，“大石头”作为主要 功能体；“小石头”承担辅助功能。
Page 5
功能布局（二）
内部功能分区采用沿建筑边界线分割的手法， 逐步变得规整理性，体现设计师的收放自如 的控制力。
Page 6
立面分析
从歌剧院的 立面图可以看出， 建筑的外部设计 不再是由尖锐的 线条，而是用更 加圆润温和的曲 线构造形体。
Page 8
建筑结构
歌剧院外围护钢结构 为空间组合折板式三向 斜交网格结构，钢结构 外壳落地处设置收边钢 环梁，梁下设球型钢支 座，其中多数为固定铰 支座，支承主粱的支座 处为了释放水平力采用 水平滑动球型钢支座。
现场安装施工重点在于连接主、次梁的铸钢节点空 间位置的精确定位。多向斜交网格结构中的铸钢节 点为多维空间异形构件，如何将设计给出的空问虚 拟点位转换为实际可操作的控制坐标，并进行准确 定位是本工程难点之一。
Page 13
本源 后都是简单清晰的元素。干净意味着简单， 简单容易体现概念，而概念则支撑庞大的系 统。 扎哈也许被认为是解构主义的大师， 但是从哪些动态的、非常规的线与面中， 建筑师想要倾注的哲学理念像雾霭一样， 淡淡地裹挟着作品，等待着有心人去感受。
广州歌剧院设计方案
广州歌剧院设计方案1. 引言广州歌剧院是一个具有世界级水平的艺术演出场所，位于广州市中心，是一个集演出、培训和研究为一体的综合性文化艺术中心。
广州歌剧院旨在为广大观众呈现高品质的音乐剧、歌剧、舞蹈和戏剧等艺术演出。
本文将介绍广州歌剧院的设计方案，包括建筑外观设计、内部布局、声学设计和舞台设备。
2. 建筑外观设计广州歌剧院的建筑外观设计以现代简约风格为主，采用玻璃幕墙和金属质感材料的组合，展现出现代艺术的气息。
整个建筑呈曲线状，流线型的外观给人一种流动而优雅的感觉。
建筑顶部设计了一个大型的屋顶花园，供观众在休息期间欣赏城市景观。
3. 内部布局广州歌剧院的内部布局合理且多功能。
其中，主要演出大厅位于建筑的中心位置，具备2000个座位，采用了阶梯式座椅设计，确保每个观众都可以获得良好的视觉体验。
大厅的舞台使用可升降和自动旋转的设计，以满足不同类型的演出需求。
此外，广州歌剧院还设置了多个大小不一的剧场和会议室，用于举办各种大小的演出、培训和研讨活动。
剧场和会议室的布局灵活可变，能够根据不同需求进行调整。
4. 声学设计好的声学设计对于一个歌剧院的演出质量至关重要。
广州歌剧院注重声学设计，采用了各种技术手段来提升音质和声音的传播效果。
建筑内部采用了吸音材料和隔音设施，以消除回音和外界噪音的干扰。
此外，演出大厅的天花板和墙壁上还布置了特殊的声学板，用于调节声音的反射和扩散，使观众无论在哪个座位上都能获得清晰、自然的音质。
5. 舞台设备广州歌剧院装备了现代化的舞台设备，以满足各种不同类型的演出需求。
舞台上设置了动力升降机和旋转舞台，可以实现快速的舞台转换和道具布置，提高演出效率。
舞台下方设有大型的储物空间，方便演员存放舞台服装和道具等物品。
此外，广州歌剧院还拥有先进的灯光和音响设备，以及多功能的控制系统。
这些设备可以根据不同演出的需求进行调整和操作，以确保演出效果的最佳化。
6. 结论广州歌剧院的设计方案充分考虑了建筑外观、内部布局、声学设计和舞台设备等方面的要求。
广州歌剧院工程正负零以下施工方案7041
目录第一章编制说明................................................. - 5 -1.1 编制依据............. - 5 -1.2 采标说明............... - 5 -1.2.1 施工及验收规范.. - 5 -1.2.2 施工技术规程.. - 6 -1.2.3 安全规范............. - 6 -1.3 参考资料............ - 7 -第二章总体部署................. - 8 -2.1 工程概况........... - 8 -2.2 总体施工流程......... - 9 -2.2.1 施工段划分...... - 9 -2.2.2 施工工艺流程...... - 10 -2.2.3 施工方法综述.... - 7 -2.2.4 施工准备....... - 7 -2.2.5 ±0.00以下工程施工阶段组织机构及职责分工- 9 -第三章施工进度计划及保证措施- 14 -3.1 施工进度计划.......... - 14 -3.2 施工进度计划保证措施.- 15 -3.2.1 进度的组织保证措施- 15 -3.2.2 进度的技术保证措施- 15 -3.2.3 进度的管理保证措施- 16 -3.2.4 进度的经济保证措施- 16 -3.3 资源需求计划...... - 17 -第四章±0.00以下工程施工阶段现场平面布置- 19 -4.1 施工平面布置依据... - 19 -4.2 施工平面布置原则......... - 19 -4.3 施工平面布置......... - 20 -4.4 施工现场平面布置图.. - 20 -第五章关键施工技术、工艺.... - 21 -5.1 土方工程施工...... - 21 -5.1.1 施工准备...... - 21 -5.1.2 工艺流程......... - 21 -5.1.3 土方开挖方法.... - 22 -5.1.4 应注意的质量问题- 24 -5.1.5 质量标准...... - 24 -5.2 土方回填施工....... - 25 -5.2.1 施工准备......... - 25 -5.2.2 工艺流程....... - 26 -5.2.3 施工方法............ - 26 -5.2.4 应注意的质量问题.. - 26 -5.2.5 质量标准......... - 27 -5.3 抗拔锚杆施工......... - 27 -5.4 防水工程施工......... - 28 -5.5 预应力工程施工.......... - 29 -5.6 钢筋工程施工........ - 30 -5.6.1 钢筋直螺纹连接..... - 32 -5.6.2 绑扎搭接接头..... - 33 -5.6.3 各部位钢筋施工方法- 34 -5.6.4 成品保护.... - 36 -5.6.5 应注意的质量问题- 37 -5.6.6 质量标准........ - 37 -5.7 模板工程施工方法....... - 41 -5.7.1 模板设计原则..... - 41 -5.7.2 安装前准备工作- 42 -5.7.3 施工方法................... - 42 -5.7.4 模板拆除..... - 94 -5.7.5 应注意的质量问题- 96 -5.7.6 质量标准.... - 96 -5.8 混凝土工程施工..... - 99 -5.8.1 施工准备...... - 102 -5.8.2 工艺流程.... - 103 -5.8.3 对预拌混凝土的要求- 103 -5.8.4 混凝土浇筑与振捣- 106 -5.8.5 养护.............. - 113 -5.8.6 砼施工注意事项- 113 -5.8.7 质量标准........ - 114 -5.8.8 施工期间电源及砼输送泵故障的处理方法- 115 -第六章质量管理计划......... - 117 -6.1 质量管理体系........ - 117 -6.1.1 质量体系的建立.. - 117 -6.1.2 质量管理职责.. - 117 -6.1.3 施工质量控制体系- 119 -6.1.4 施工过程质量保证措施- 121 -6.1.5 各施工环节的质量控制措施- 122 -6.1.6 砼质量保证措施.- 125 -6.2 质量通病的处理措施..... - 128 -6.3 质量创优计划........... - 133 -6.3.1 建立施工质量目标，做好精品工程策划- 133 -6.3.2 建立创精品工程组织机构- 133 -6.3.3 创精品工程具体措施- 134 -第七章安全管理与环境保护计划- 137 -7.1 安全管理组织架构.. - 137 -7.2 安全管理制度........ - 138 -7.3 安全技术措施.......... - 139 -7.3.1 钢筋工程安全防护措施- 139 -7.3.2 模板施工安全防护措施- 140 -7.3.3 混凝土施工安全防护措施- 141 -7.4 文明施工及环境保护管理- 142 -7.5 环境保护计划与措施.- 142 -第一章编制说明1.1 编制依据1)国家颁布的现行相关规范、规程、规定；2)广州市政府有关建筑工程管理、环境保护的法规、规定；3)广州**工程招投标文件；4)广州**±0.00以下施工图纸及会审纪要；5)中建三局建设工程股份有限公司质量管理体系文件、安全与环境保护管理体系文件；6)建设部推荐重点推广的十项新技术；7)现场和周边环境情况。
广州歌剧院通风与空调噪声控制措施与施工要点
广州歌剧院通风与空调噪声控制措施与施工要点摘要：剧院是声乐艺术的殿堂，必须有效控制噪音。
广州歌剧院建设项目进行消声设计，因地制宜采取各种消声隔振措施，严控各环节质量，确保剧院噪声值达到设计与业主要求。
关键词：噪声、振动、消声、控制、消声器、减振器、风机、水泵1、概述剧院是声乐艺术的殿堂，为了完美地表现艺术的原声，必须有效控制噪音。
广州歌剧院建设目标定为国际一流的歌舞殿堂，其噪声指标要求非常高，其设计指标具体要求见下表。
空间噪声允许值空间噪声允许值空间噪声允许值观众厅 NR20 多功能厅NR20 录音室NR20舞台NR25 排练厅NR25 控制室NR25琴房NR30 私人办公室 NR30 会议室NR30就通风与空调系统噪声控制而言，只限于管道消声和设备隔振等措施。
空调房间内噪声要求较高时(例如达到NR-25限值以上时)，控制送风风速、风口的风速、防止在管道内与风口处的再生噪声。
除了做好通风与空调系统的声学设计外，还需要特别加强机房的隔声、隔振与消声处理，以消除设备机壳振动产生的噪声与固体传声。
2、噪声控制需考虑的因素在噪声控制中，应首先考虑防止各项噪声源对观众厅等噪声控制要求高的区域的干扰，这些噪声源包括下列方面：①建筑物内设备噪声。
包括观众厅的空调系统、送排风系统和电器系统噪声，以及出入口门开关碰撞声和座椅翻动声等噪声。
②外界传入观众厅的噪声。
既包括来自建筑物内其他部分的噪声，如来自休息厅的喧哗，放映机房、舞台设施、办公室和厕所设备等处的噪声，也包括户外交通噪声(车辆、铁路、航空等噪声)以及其他社会噪声。
③与本建筑物相关设施机房的其他噪声源，如制冷杋房、水泵房、锅炉房。
3、通风与空调专业的噪声控制设计3.1噪声控制设计前期准备工作在进行噪声控制设计前，需先掌握并检验设备的声学上的性能参数，如设备的转速、八倍频噪声值、设备的重量分布图与重心分布、设备的静压与风量、设备外壳额定情况的振动情况等。
3.2空调系统的消声设计①消除机组运行噪声通过通风管道传播噪声，根据机组的噪声参数，对机组的进出风管道进行消声设计，设置消声设备，为了使气流更稳定地传输，减少再生气流噪声，在机组的进出口方向设置消声静压箱，在转弯处，设置带导流片的消声弯头。
广州歌剧院案例分析
⼴州歌剧院案例分析⼴州歌剧院案例分析作者：扎哈?哈迪德李慧萍室内设计1241403010⽬录简介外部环境建筑形体造型及艺术效果建筑整体布局结构概况单层刚架结构的受⼒特点单层刚架结构的型式单层刚架结构的⽀撑系统单层刚架结构的选型及布置简介⼴州歌剧院是由扎哈哈迪德设计的，源⾃“被江⽔冲刷形成的圆润双砾”的理念。
扎哈作为当今建筑界最杰出的解构主义⼤师，是⼀位极其具有争议性的⼈物。
她的思想超越现实，曾经被称为“纸上建筑师”。
⼴州歌剧院总占地⾯积约42000m2，总建筑⾯积约70,781m2，包括⼤剧场36400m2，多功能剧场7400m2，其他配套建筑26100m2。
外部环境⼴州歌剧院位于珠江新城J4地块，新城轴线起点的两侧，与中央⼴场、滨江绿带共同形成⽂化艺术⼴场，成为⼀个开放、⾃信的国际都市展⽰⾃⾝魅⼒的舞台。
艺术⼴场的设计秉承了⼴州珠江新城城市设计的精神与理念，在三个⽅⾯丰富并深化了城市设计的成果。
其外部形态独特，就像被珠江冲上沙滩上的两颗宝⽯，被形象地称为“圆润双砾”。
建筑形体造型及艺术效果建筑造型⼒图体现歌剧院建筑的开放、浪漫和雍容华贵。
其形态上，是由⼀个舒展的弯⽉形的体形、围绕着由5个花瓣形的墙体组成的歌剧院主体。
钻⽯形屋⾯天窗有利于将室内灯光折射向夜空，同时照明设计着重于对整体造型的烘托。
夜晚⼤厅内的灯光透过透明的玻璃和⾦⾊的格栅，把歌剧院⾼雅⽽热烈的⽓氛传达给城市的⼈们，与珠江夜景相互映衬，浪漫且富于诗意。
剧院由两部分组成，像是⼀个贝含珍珠的圆润造型。
⼀⼤⼀⼩，⼀⿊⼀⽩。
它紧贴着南⾯的珠江，西边⼤贝含着的珍珠是演出⼤厅，⽽东⾯⼩贝含着的珍珠则是多功能厅。
为了突破它过于圆润的造型，两个贝壳中间设计了⼀注百⽶喷泉冲天⽽起。
建筑整体布局⼴州歌剧院外部形态犹如⼀座平缓的⼭丘上放置的⼤⼩不同的两块“砾⽯”。
“⼤⽯头”为1800座的歌剧场及其配套设备⽤房、剧务⽤房、演出⽤房、⾏政⽤房、录⾳棚及排练厅；“⼩⽯头”为400座的多功能厅及西餐厅。
2012年最牛施工组织设计展示
第10章声学施工方案在本工程项目中，我们将根据马歇尔戴声学公司编写的“广州歌剧院装饰装修工程声学技术要求”及在充分理解声学设计的基础上，严格按照声学设计的要求，精心施工、确保质量，以实现声学设计的各项指标。
在本标段施工范围内，需重点进行声学装修管理的部位主要是多功能剧场和其他空间（包括办公室、阅读区等），我司按照不同区域，从深化设计管理、材料管理及施工管理等方面编制声学装修管理及施工方案。
10.1声学装修及管理方案56957010.2GRG专项声学管理我司将通过如下措施保证GRG装饰与相关专业技术紧密配合。
1)审核装饰设计和施工图纸并进行必要的建声计算，提出必要的修改意见以确保达到声学要求；2)审核电声、灯光、暖通等专业对GRG装饰的要求和做法，提出审核和指导意见；3)装修专业必须根据建声专业要求进行设计和施工，对需进行建声控制的区域完善天花剖面造型、天花和墙面做法的控制节点等的设计后，由建声专业进行审核；4)建声专业的要求包括内表面材料及材料厚度的选择，重要内表面的制造和安装精度，重要内表面的特殊安装要求，特殊声学元素的要求等，凡涉及有隔声、吸声、声扩散、降噪要求以及特殊声学要求的施工面，所用的材料由建声专业审核后，由装修专业施工；基于上述我们对工程和声学目标的理解，以及进一步深入分析工程中各部位、材料、构造、做法与声学指标、声学效果的相对密切关系。
将从以下方面保障声学效果的着重点和措施：5711)厅堂的体积、体型、主要部分已在土建工程中确定定型，一部分将作为土建结构以外工程在后期装修中建造，由于体型直接影响声能传播途径，对反射声组织、声场均匀度、关系密切，因此，对于GRG墙面、顶棚，我们将严格按照声学所要求的角度，走向和尺度进行建造施工；2)吸声材料（结构）及其它材料构造等满足声学性能的保障措施从保障材料构造声学性能角度，为保证多功能剧场、排练厅的吊顶及墙面装饰板声学性能要求，观众厅墙表面和天花GRG材料的厚度直接受到直达声辐射的部位不小于40mm，非直接受到直达声辐射的部位不小于25mm;面密度不得低于35kg/㎡;为了确保达到建声设计目标，GRG板安装精度为±20 mm，即安装后完成面任意一点的定位置与原设计定位置相差在20 mm以内；两个支撑节点间距离不超过600 mm；要求GRG施工安装的每一个交接点用3mm厚橡胶垫片予以衬垫，防止声音传导减小震动。
剧院剧场工程施工方案
剧院剧场工程施工方案一、项目概况本剧院剧场工程位于城市中心，总建筑面积约为10000平方米，其中剧院面积占地5000平方米，剧场面积占地5000平方米。
项目包括剧场、演出厅、排练厅、休息区、办公区等配套设施。
该剧场是一个多功能的综合性文化场所，可以满足各种类型的演出需求，如音乐会、舞蹈表演、戏剧演出等。
二、项目施工组织1. 项目总包方：XX建筑工程有限公司2. 施工组织：本工程采用总承包模式进行施工，总包方将负责整个项目的施工组织和管理。
在施工期间，总包方将派驻专业的项目经理、安全主管、质量工程师、材料工程师等人员驻场负责施工。
3. 分包单位：总包方将对本项目的主要施工工序进行招标，选取合格的分包单位进行施工，并对施工过程进行严格的管理和监督。
三、安全施工1. 安全管理：施工期间，严格执行《建筑工程安全生产管理条例》，严格按照国家安全生产法规和标准进行施工，制定并实施安全施工方案。
2. 安全教育：对参与本项目施工的所有人员进行安全教育培训，包括施工人员、管理人员、保洁阿姨等，确保他们了解安全生产法规和施工安全操作规程。
3. 安全设施：在施工现场设置警示标志、安全警示灯、安全带等安全设施，并配备专业的施工用品和设备，确保施工过程中安全生产。
4. 安全检查：每天进行安全检查，及时发现隐患并立即整改，确保施工现场的安全。
四、质量管理1. 质量目标：通过严格质量管理，确保项目施工质量符合国家标准和工程设计要求，力求做到“一次通过、零缺陷”。
2. 质量控制：建立完善的质量管理制度，包括质量检测、验收、监测等环节，对施工过程进行全程监控。
3. 质量要求：对施工材料、施工工序、施工技术等进行严格控制，确保施工质量符合国家标准和工程设计要求。
4. 质量验收：对每个工程节点进行合格验收，并确保施工过程中及时发现问题并解决，保证建筑质量满足设计要求。
五、环境保护1. 施工环保：施工期间对施工现场进行整洁管理，减少扬尘、污水、噪音等环境污染，确保施工过程对周边环境没有负面影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

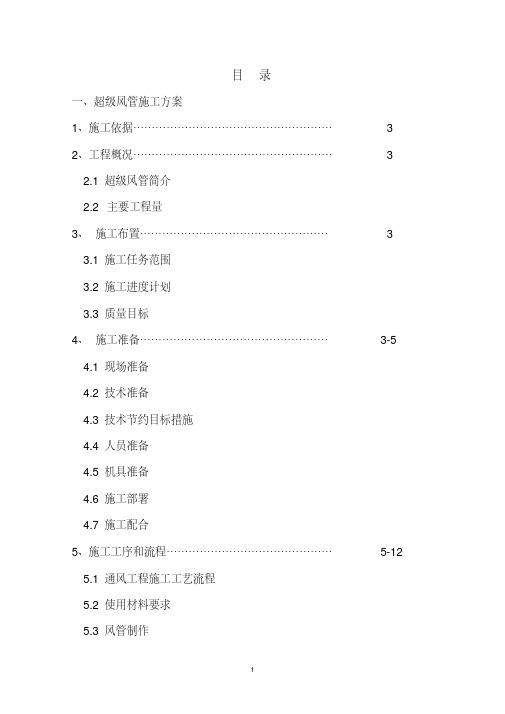

目录一、超级风管施工方案1、施工依据 (3)2、工程概况 (3)2.1超级风管简介2.2 主要工程量3、施工布置 (3)3.1施工任务范围3.2施工进度计划3.3质量目标4、施工准备…………………………………………… 3-54.1现场准备4.2技术准备4.3技术节约目标措施4.4人员准备4.5机具准备4.6施工部署4.7施工配合5、施工工序和流程……………………………………… 5-125.1通风工程施工工艺流程5.2使用材料要求5.3风管制作5.4风管加固5.5风管组装5.6风管吊装方法5.7风管与设备连接方法5.8风管维修方法6、工期保证措施……………………………………… 12-137、质量保证措施 (13)8、文明施工和环境保护措施………………………… 13-148.1消防保卫管理措施8.2料场、料库管理措施8.3环境保护9、安全保证措施……………………………………… 14-1510、成品保护措施 (15)二、超级风管配合玻璃钢风管双层模式施工方案… 15-17三、注意要点…………………………………………… 17-18广州歌剧院超级风管施工方案一、超级风管施工方案1、施工依据：1.1广州歌剧院工程暖通空调管道图纸；1.2《通风与空调工程施工质量验收规范》（GB50243-2002）；1.3超级风管安装手册；1.4相关的法律和法规、国家标准；2、工程概况：2.1本工程为广州歌剧院超级风管的制作和安装。
2.2超级风管施工面积约10000平方米。
2.3内贴超级风管施工面积约700平方米。
3、施工布置3.1施工任务范围主要为广州歌剧院超级风管的制作安装和无机玻璃钢内贴超级风管的制作和安装；3.2施工进度计划风管安装根据精装修定位后或现场实际情况按总控进度计划安排施工，再合理编排余下工序的进度。
3.3质量目标单位工程质量目标：鲁班奖；暖通分部工程质量目标：鲁班奖（所有分项工程质量达标率100%）4、施工准备4.1现场准备根据我司施工进度要求合理安排超级板材、辅材、设备、机具和风管成品进场；在现场最接近电箱拉接电源，使用符合规范的电箱。
4.2技术准备4.2.1本工程将根据要求，积极采用成熟可靠工艺、新技术、新机具，严格按照国家现行的国标施工及验收规范，并参照上述规范和标准及质量检验标准中的有关规定进行施工。
运用全面质量管理的科学方法，对整个工程施工进行严格的标准化管理。
4.2.2施工技术人员认真审核图纸及有关资料，结合施工规范和施工图集，编制出需用设备和工程材料计划。
在编制过程中，发现问题及时与设计人员沟通，要求进行施工交底，并做好交底记录。
施工负责人应组织有关人员对施工设备、施工机具进行核验，确保数量、规格、型号、工程需求，确保完好率100%，随时准备运至施工现场，投入生产使用；4.2.3施工过程中，应与土建及其他专业互相配合，协调进行，凡管道穿墙或穿楼板，特别是穿越剪力墙处，应与土建密切配合，反复核对，共同做好土建留洞及预埋工作，与空调通风系统有关的土建工程完毕后，应由建设、设计、监理和施工单位共同会检，在施工过程中，应做好质量评定，保证质量达到国家标准和设计要求。
4.2.4工程严格执行〈〈通风与空调施工质量验收规范〉〉（GB50243-2002）等有关规定。
4.3技术节约目标措施：施工人员必须熟悉工程特点、施工范围、工艺流程、复核建筑坐标尺寸等，充分做好施工准备，在保证质量的前提下降低成本，增加效益。
4.3.1认真审查图纸，在不影响质量和设计要求的前提下，改变不合理的地方，节约原材料；4.3.2合理安排施工进度和作业计划，均衡安排劳动力防止窝工现象，尽量减少严寒酷暑的室外作业，提高劳动效率；4.3.3合理安排施工顺序，有关工种搞好协调关系，避免不必要的返工，严格把住质量关，精心操作、合理用料、降低废品率、提高材料的利用率、做到省时、省力、省材料；4.3.4加强现场材料管理，按计划分期进料，防止积压，又可保证劳动生产的安全；4.4机具准备主要施工机具计划4.5施工部置：4.5.1工程项目部人员已上岗,施工队已进入现场作好准备.各种机具材料已陆续进入现场；4.5.2施工工艺流程：通风系统：风管制作→风管安装→系统调试4.5.3施工组织原则，运用先进的管理方法，合理科学地组织施工；4.6施工配合：4.6.1图纸问题及时与设计协商解决。
4.6.2与甲方、监理的配合：对施工中发现的问题及时与甲方、监理通信息,做好资料报验工作。
4.6.3各专业之间的配合，及时互通信息使各专业“打架”现象消除在施工之前。
5、施工工序和流程5.1通风工程施工工艺流程：5.2使用材料要求5.2.1板材结构图5.2.1.1内层涂层的特点，独具防水、憎水性，保证风管长年使用不会因水汽渗入管壁而使风管变形、强度下降和保温性能降低；抑制微生物带来的污染；气流处理可防止灰尘或碎屑进入玻璃纤维；5.2.1.2空气运输安静、无风管膨胀、收缩或震动的噪音，即运行时能吸音，最大限度减少噪音；5.2.2板材型号规格：本次使用的超级风管玻纤板材型号为475型，厚度为25MM ，尺寸为1219*3048MM 和1219*2438MM;5.2.3产品的使用范围 压力-500~1200Pa 5.2.4产品质量保证超级风管的生产是完全以ISO9001的标准自动化生产(认证号No.02404Q10005R0M)，从贴面到内涂层及雌雄接口都是在生产线上一次完成质量稳定，同时在辅材的选用、生产、制造完全符合美国UL181质量认证要求，取得了美国UL181认证，在每块板材上均有美国UL181的质量标签，接受美国UL181认证组织的定期检查 5.3风管制作5.3.1用进口专业机具开槽，开出的槽口为雌雄口，保证了尺寸的准确性、切割平整、规范，保证成管后管径一致、管体密实挺直；局部部位可以用雌雄刀搭接口手工刀具在玻纤板上或在封闭管道上作出雌雄搭接口，可以减少突起的接头，代之以更牢、更紧的搭接各槽口不开到底，只需封一边留搭边铝箔，加强接边的强度和密封性。
接边用进口铝台阶形槽口，抗张性能好在开好的槽口涂上专用的封口胶，将槽口的玻璃纤维沾粘，形成封闭层即可折成风管；5.3.2用此板材制作接头，大部分中心线的弯管、变径管和迂回管都可以由一个整管段制成，大部件也可以用两个或更多的整管制成；5.3.3在现场切割支管开孔，可以对支管周围连接处加以切割，从而维持该部分风管的完整性；5.3.4当变径管与支管位置相邻时，变径管位于支管下游位置； 5.3.5送往现场的T 形管和90⁰弯管都是无喉的，以便现场切割与安装； 5.3.6变径接头注意雌端边缘修剪整齐；迂回管注意纵向搭接胶带以加强强度；靴形支管注意封好支管与主管道的接缝处； 5.4风管加固方法外用螺纹塑胶帽，可阻断冷桥，防冷凝5.4.1按照约翰斯.曼威尔超级风管技术规程的规定，本工程宽度在900MM 以下的风管加固用Φ6镀锌螺杆，以上的用Φ8镀锌螺杆加固；5.4.2为加强保证工程质量，本工程所有宽度大于1.2米的风管，需要使用50镀锌龙骨配合Φ8镀锌螺杆进行内加固；5.3.3螺杆最大无加固间距约800MM ； 5.5风管组装5.5.1准备好接口，先切开接口角，翻开折边，接着修齐对角便于连接（不能切入内层），最后准备连接的管角；用镀锌螺杆防锈内垫片四边绕起，可防止刺损内涂层，可防止系统开启时的瞬间负压对风管的影响5.5.2清洁好组装风管工作面，不能将风管放在粗糙的工作面上以免损坏或弄脏其表面；5.5.3在吊装前尽量将风管组装好；为了保证接缝的紧密，在安装前最好将管段雄口朝下暂时堆积起来，以利于组装；此工序最多连接3个管段；5.5.4水平组装风管时，各管段往一处倾斜，以便在一侧装订和粘贴胶带；把胶带粘贴到一段风管上，水平将另一管道平顺插入使雌雄口紧密连接,然后用压敏胶带做加强筋或用专用装订针钉牢，再用压敏胶带将加强筋或装订针覆盖，顺接口位置将四边环绕粘贴，完成连接接口贴牢并用刮子刮紧,完成连接；5.5.5吊装时将梯形吊架的一头固定,这样用最少的人力就可以完成大量的安装工作；利用脚手架将完成连接的风管段平顺提升到预定标高的位置上；5.5.6在空中使用胶带连接风管，特别是大尺寸风管按5.5.4连接十分重要； 5.5.7吊装前检查好各风管段加固是否完善；5.5.8如图纸出现90°弯头时，将采用导流片，我方的导流片导采用金属叶片，采用了自支持、高密度翼片空气动力学设计，以最低的流动能量损失将气流折转90度。
5.6风管吊装方法5.6.1工艺流程：5.6.2发给每工人有关每个区域或风机所需管段和配件详细图纸; 5.6.3确保施工工人懂得标准管道施工要求,;5.6.4为正确的安装提供所有的物品以避免现场替换,包括: 所需的胶带、刮子、粘胶封口剂；为加固安装配备许可螺杆、垫片、盖帽、龙骨及安装工具；设备连接，防火阀、软管接头和其他为纤维玻璃风管系统设计的附件；基本同传统的吊装方法，一般吊装间距较铁皮风管大，所需铁料也较轻，更经济5.6.5确保施工工人能够:减少损失和正确维修所有损坏的管道；妥善保管纤维玻璃风管；确保组装好的风管紧密连接；组装好尽可能大数量的管段用于吊装；吊架按正确的间隔吊装和支撑管道；5.6.6 确定标高：按照设计图纸并参照土建基准线找出风管标高。
5.6.7制作吊架标高确定后，按照风管系统所在的空间位置，确定风管支、吊架形式。
5.6.8吊架间距取决于管道尺寸和内径，超级风管的技术指标：5.6.9吊杆天花的定位严格按照图纸管道走向定位，通线控制直线度，在天花上打记号定点，再通知承包单位相关施工专业人员进行复核检查，待无误后再进入5.6.10所有的接缝必须在一条线上。
改变接缝会导致不正确的风管走向；风管有稍微不直和不水平，可以通过调整螺杆吊杆和支托来保证风管直线度和水平度；5.6.11检查玻璃纤维管道是否正确的连接和加固，用许可的密封材料修补好管道表面的破损；5.7风管与设备的连接方法5.7.1与散流器连接如果散流器小于9677㎜2时可直接安装于管壁上，它不需要单独的吊杆。
参见NAIMA手册和Johns Manville补充单上散流器吊杆的其它方法。
（风管散流器）与散流器连接1 与散流器连接25.7.2与防火阀连接5.7.3与风阀及其它类型风管连接:5.8风管维修的方法:系统更改修补简单灵活，“超级风管”可任意切割，对系统施工和使用中的更改极易操作，一旦破损也可简单快捷经济地进行修补。
破损处修补步骤a切割破损均匀处，均匀涂抹封口胶按破损处面积裁剪，均匀涂抹封口胶修补步骤b在修补位粘接专用胶带，使该部分与系统融合修补步骤c6、工期保证措施工程工期和质量都是施工的基本目标，根据业主的总体工程竣工时间要求，和总包单位的总进度计划，集中力量，精心组织，保证人员和材料及时到位，并定时、定期召开协调会，保质量，保工期，做到计划落实、措施落实、人员落实。
