托卡马克
磁约束：是利用强磁场可以很好地约束带电粒子这个特性，构造一个特殊的磁容器，建成聚变反应堆，在其中将聚变材料加热至数亿摄氏度高温，实现聚变反应。
托卡马克是前苏联科学家于20世纪60年代发明的一种环形磁约束装置。
美、日、欧等发达国家的大型常规托卡马克在短脉冲（数秒量级）运行条件下，做出了许多重要成果。
等离子体温度已达4.4亿度；脉冲聚变输出功率超过16兆瓦；Q值（表示输出功率与输入功率之比）已超过1.25。
所有这些成就都表明：在托卡马克上产生聚变能的科学可行性已被证实。
但这些结果都是在数秒时间内以脉冲形式产生的，与实际反应堆的连续运行仍有较大的距离，其主要原因在于磁容器的产生是脉冲形式的。
受控热核聚变研究的一次重大突破，就是将超导技术成功地应用于产生托卡马克强磁场的线圈上，建成了超导的托卡马克，使得磁约束位形的连续稳态运行成为现实。
超导托卡马克是公认的探索、解决未来具有超导堆芯的聚变反应堆工程及物理问题的最有效的途径。
目前，全世界仅有俄、日、法、中四国拥有超导托卡马克。
法国的超导托卡马克Tore-supra的体积是中国HT-7的17.5倍，它是世界上第一个真正实现高参数准稳态运行的装置，在放电时间长达120s条件下，等离子体温度为两千万度，中心密度每立方米1.5×1019，放电时间是热能约束时间的数百倍。
西南物理研究院1984年建成中国环流器一号（HL -1），1995年建成中国环流器新一号。
中国科学院等离子体物理研究所1995年建成超导装置HT -7。
它原是前苏联无偿赠送给中国的一套纵向超导的托卡马克实验装置，经等离子体物理研究所的不断改进，它已成为一个宠大的实验系统。
它包括HT -7超导托卡马克装置本体、大型超高真空系统、大型计算机控制和数据采集处理系统、大型高功率脉冲电源及其回路系统、全国规模最大的低温氦制冷系统、兆瓦级低杂波电流驱动和射频波加热系统以及数十种复杂的诊断测量系统。
在十几次实验中，取得若干具有国际影响的重大科研成果。
特别是在2003年3月31日，实验取得了重大突破，获得超过1分钟的等离子体放电，最长放电时间达到 63.95 秒；这是继法国之后第二个能产生分钟量级高温等离子体放电的托卡马克装置。
这些重大进展是：
实现了在低杂波驱动下电子温度超过500万度、中心密度大于每立方米 1.0×1019
、长达20秒可重复的高温等离子体放电；实现了大于10秒、电子温度超过1000万度、中心密度大于每立方米1.0×1019的高参数等离子体放电，这是世界上第二个形成放电长度达到1000倍热能约束时间的高参数准稳态等离子体；在离子伯恩斯波和低杂波协同作用下，实现放电脉冲长度大于100倍热能约束时间、电子温度2000万度的高约束稳态运行；最高电子温度超过3000万度。
在HT-7的基础上，等离子体物理研究所研制和设计了全超导托卡马克装置HT-7U，后来名字更改为EAST或者称“实验型先进超导托卡马克”（Experimental Advanced Superconducting Tokamak），目前正在组装阶段，预计2005年建成。
目前世界上第一个在建的全超导托卡马克―HT-7U装置超导磁体的设计、研制和测试工作，于2003年7月下旬在合肥市中科院等离子体所获得全面成功。
据中广网报道，作为中国第一个超导托卡马克HT-7的升级装置，HT-7U装置的规模、性能都远远超出现在的HT-7，它将在等离子体稳态运行、未来聚变反应堆的工程与物理研究等方面做出更加深入的探索。
报道称，全超导托卡马克上的大型超导中心螺管线圈是建造此类核聚变实验装置最具挑战性的技术难关，它的作用是通过快速磁通变化产生初始阶段的等离子体电流。
2003年5月12日，第一个超导中心螺管原型线圈成功通过性能测试，随后中科院等离子体所又对其纵场原型线圈成功进行了超导电磁性能、机械性能、热工水力性能测试，经过100小时的降温，线圈成功进入超导状态。
实验结果显示，线圈的性能完全达到设计参数，标志着该装置的设计测试工作全面获得成功。
EAST是一台全超导托卡马克装置，受到国际同行的瞩目。
国际专家普遍认为，EAST可能将成为世界上第一个可实
现稳态运行、具有全超导磁体和主动冷却第一壁结构的托卡马克。
该装置有真正意义的全超导和非圆截面特性，更有利于科学家探索等离子体稳态先进运行模式，其工程建设和物理研究将为“国际热核聚变实验堆”（ITER）的建设提供直接经验和基础。
为了达到聚变所要求的条件，托卡马克已经变为一个高度复杂的装置，十八般武艺全用上了，其中有超大电流、超强磁场、超高温、超低温等极限环境，对工艺和材料也提出了极高的要求，从堆芯上亿度的高温到线圈中零下269度的低温，就可见一斑。

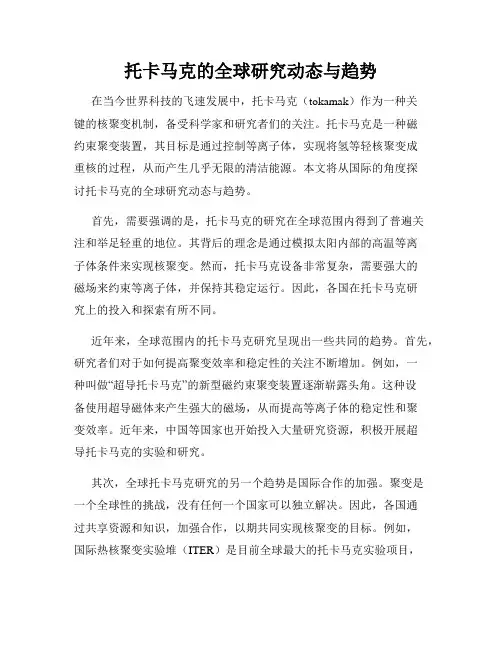

托卡马克的全球研究动态与趋势
托卡马克的全球研究动态与趋势在当今世界科技的飞速发展中，托卡马克（tokamak）作为一种关键的核聚变机制，备受科学家和研究者们的关注。
托卡马克是一种磁约束聚变装置，其目标是通过控制等离子体，实现将氢等轻核聚变成重核的过程，从而产生几乎无限的清洁能源。
本文将从国际的角度探讨托卡马克的全球研究动态与趋势。
首先，需要强调的是，托卡马克的研究在全球范围内得到了普遍关注和举足轻重的地位。
其背后的理念是通过模拟太阳内部的高温等离子体条件来实现核聚变。
然而，托卡马克设备非常复杂，需要强大的磁场来约束等离子体，并保持其稳定运行。
因此，各国在托卡马克研究上的投入和探索有所不同。
近年来，全球范围内的托卡马克研究呈现出一些共同的趋势。
首先，研究者们对于如何提高聚变效率和稳定性的关注不断增加。
例如，一种叫做“超导托卡马克”的新型磁约束聚变装置逐渐崭露头角。
这种设备使用超导磁体来产生强大的磁场，从而提高等离子体的稳定性和聚变效率。
近年来，中国等国家也开始投入大量研究资源，积极开展超导托卡马克的实验和研究。
其次，全球托卡马克研究的另一个趋势是国际合作的加强。
聚变是一个全球性的挑战，没有任何一个国家可以独立解决。
因此，各国通过共享资源和知识，加强合作，以期共同实现核聚变的目标。
例如，国际热核聚变实验堆（ITER）是目前全球最大的托卡马克实验项目，由欧洲、中国、俄罗斯、日本、韩国、印度和美国等国合作建设。
这些国家共同承担研究和经费投入，以推动聚变技术的发展。
除了上述趋势之外，还有一些新的探索和突破正在推动全球托卡马克研究的前进。
例如，利用新材料来提高设备的耐热性和稳定性已成为一个热点研究领域。
高温超导材料的开发和应用，以及先进的等离子体控制技术的发展，为托卡马克技术的进一步发展带来了新的机遇。
总的来说，托卡马克的全球研究动态与趋势令人鼓舞。
虽然实现核聚变仍然面临巨大的技术难题，但全球的科学家和研究者正积极探索和开展创新的研究，以推动托卡马克技术的发展。
中国的超导托卡马克
Magnet system
PF magnets Total weight 38.7 tons, Total flux swing 10 VS
全超导磁体; CIC C导体; 连续绕制工艺; 真空压力浸渍
ASIPP
15仟安TF,PF CICC导体
600米长的CICC导体生产线
30 吨超导线,58 根导体,总长度35 公里
ASIPP
线圈制造 在等离子体所内进行
impregnation Equipment installed in ASIPP for TF and PF coils VPI
ASIPP
TF, CS and PF model coil after VPI
EAST 极向场线圈
ToreSupa
R=2.45m Ip= 1 MA Bt= 3.5 T, Nb3Sn, 4.5K 迫流冷却 R= 2.38 m, Ip= 1.4 MA Bt= 3.8T， NbTi, 1.8K 超流氦 浸泡冷却
TPX (Tokamak Physics Experiment) & KSTA
TPX R (m) 2.25 a (m) 0.50 A 4.5 Bt (T) 4.0 Ip (MA) 2.0 δx 0.8 kx ~ 2.0 Tdis (S) 1000 Nb3Sn TF，CS PF NbTi 1st Plasma (2000) Cost M$ 540 KSTA 1.8 0.5 3.6 3.5 2.0 0.8 2.0 300 Nb3Sn NbTi 2008
中国的超导托卡马克 HT-7和EAST
翁佩德
2013年11月13日
核聚变-未来的能源
氘 中子
最有可能实现的是氘氚核聚变 D+T
tae的名词解释
tae的名词解释TAE（Tokamak Advanced Experiments）是指托卡马克先进实验。
托卡马克是一种目前被广泛认可为最有潜力的核聚变研究装置，而TAE则是在这一领域中的一个重要实验。
在我们开始探讨TAE之前，让我们先了解一些背景知识。
核聚变是一种能源产生方式，通过将轻元素（如氢）融合成重元素（如氦）释放出巨大的能量。
这种过程在太阳和恒星中一直在发生，并且核聚变潜力巨大。
然而，要在地球上实现这一过程，我们面临许多技术挑战。
托卡马克装置是一种用于实现核聚变的设备，其核心原理是产生高温和高密度的等离子体环境。
其中，等离子体是一种高度电离的气体状态，类似于太阳和恒星的核聚变环境。
TAE作为托卡马克领域的先进实验，致力于解决核聚变领域中的关键难题，并推动该技术的进一步发展。
具体来说，TAE的目标是实现高效率和可持续的核聚变反应，以实现清洁和可再生能源的生产。
为了实现这一目标，TAE采用了创新的聚变磁约束设计。
传统的托卡马克装置采用扁平的环形磁体来限制等离子体，而TAE使用了类似于环形马蹄磁体的设计。
这种马蹄形状的磁体能够更有效地约束等离子体，提供更高的稳定性和控制性。
另一个TAE的特点是其高频率的波动控制系统。
等离子体中的波动是核聚变反应的关键因素之一，因为它们可以干扰等离子体的稳定性并导致能量损失。
为了解决这一挑战，TAE采用了一种自动控制系统，能够实时监测和控制等离子体中的波动。
通过精确调整磁场和等离子体密度，TAE能够实现更稳定和高效的核聚变反应。
除了这些技术创新，TAE还注重与其他国际研究机构的合作。
核聚变是一个全球性的挑战，需要各方共同努力。
通过与其他研究团队分享知识和经验，TAE能够加速核聚变技术的发展，并为清洁能源的实现做出更大的贡献。
虽然TAE在核聚变领域中取得了一些重要的突破，但仍然存在许多挑战和未解决的问题。
核聚变是一项极为复杂和困难的技术，需要克服诸如等离子体失稳、能量损失等众多难题。
人造太阳知识点
人造太阳知识点
人造太阳是一种模拟太阳内部核聚变反应的实验装置，也被称为托卡马克装置。
它是通过使用磁场来控制等离子体，使得核聚变反应可以在一个受控的环境中进行。
以下是关于人造太阳的一些知识点：
1. 托卡马克装置是由中国科学院等离子体物理研究所自主设计、研制并拥有完全知识产权的磁约束核聚变实验装置，是世界上第一个实现稳态高约束模式运行且持续时间达到百秒的装置。
2. 人造太阳的核聚变反应是通过将氘和氚等氢同位素加热到高温和高压的条件下进行的。
在等离子体中，氘和氚原子核会互相碰撞，并在高温高压的条件下形成氦和中子，同时释放出巨大的能量。
3. 人造太阳的核心部分是由核聚变反应产生的等离子体，而磁场则用于控制等离子体的运动和稳定性。
托卡马克装置中的磁场强度可以达到数千高斯，比地球磁场强得多。
4. 人造太阳的研究对于理解太阳内部的核聚变过程和探索清洁能源具有重要意义。
此外，人造太阳还可以用于开展相关物理、材料、工程等领域的研究。
5. 目前，国际热核聚变实验反应堆（ITER）是世界上最大的托卡马克装置，其建设正在进行中，旨在验证可控核聚
变技术的可行性和经济性。
6. 中国科学家也在人造太阳领域取得了一定的进展，例如中国的“人造太阳”东方超环已经实现了稳态高约束模式运行且持续时间达到百秒，为可控核聚变技术的研究提供了重要的实验基础。
托卡马克工程
2，包层 包层（blanket）是聚变堆中置于真空室内面对等离子
体的屏蔽层，功能是吸收中子、传输能量、氚增殖。 ITER 的包层由冷却剂（氦或水）、氚增殖剂、中子
增殖剂和结构材料组成。氚增殖剂为含锂材料，由下列 反应产生氚：
6Li + n → 4He + T + 4.78MeV 7Li + n → 4He + T + n -2.47MeV 第二个反应虽是吸热的，但又产生一个中子，所以两 种增殖剂混合使用，可以使氚的增殖系数大于1。 为进一步增殖中子，使用铍或铅作中子增殖剂，发生 如下的反应
伏秒数ΔΦ决定于变压器线圈（螺线管和外线圈）的 几何尺寸或者说其电感，以及放电电流。为了增加这 个伏秒数，一般使变压器先向反向磁化到最大电流， 再使电流反向。此时使气体击穿，产生等离子体和感 应等离体电流。这样，在最大电流为一定值条件下， 使伏秒数加倍。
在一次放电中，首先启动环向场，在它达到或接近 平顶时，启动变压器反向磁化，但不使气体击穿。反 向磁化达最大电流后，在正向磁化，使气体击穿，产 生等离子体。
在B∝1/ R磁场形态中，存在一种纯张力线圈。电 动力在其中引起的应力是纯张力，无垂直方向的切 应力。从受力角度这样的线圈比较合理。它的形状 可用微分方程表示：
ky 1 y3 2
y
其中k为一常数。这一方程无解析解，但可得到一积 分式
y ln xdx C k 2 ln2 x
常数C说明它可上下任 意移动。如果要上下对称 则 C=0 。 常 数 k 决 定 曲 线 的形状。这一线圈接近于 D形。所以在一些大的装 置中，环向场线圈往往做 成这一形状或称D形。当 前所有大型装置的环向磁 体均采用D形的纯张力线 圈。
的气体，表面状况对于等离子体的纯度至关重要。 ➢ 除去真空性能外，还要求真空室材料的电阻高、无

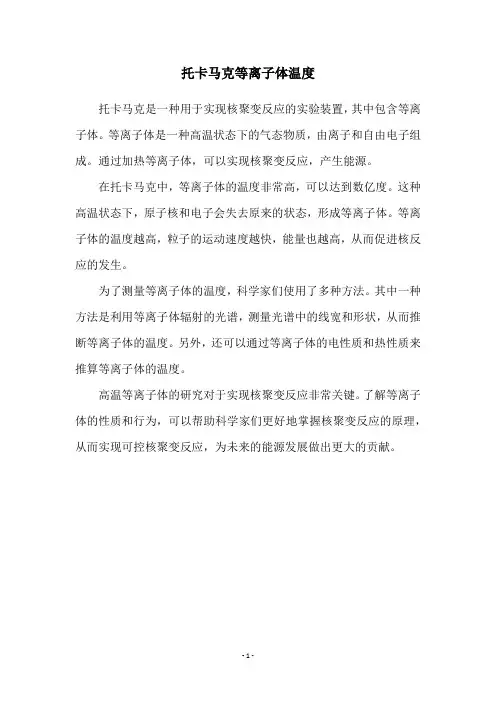

托卡马克等离子体温度
