幕墙后置埋件安装施工方案
幕墙后置埋件安装方案
1、施工准备
(1) 材料要求
1) 后置埋件的品种、类型、规恪、尺寸、性能、板材的壁厚、表面处理应符合设计要求，且应有出厂合格证。
2) 化学锚栓品种、类型、规格、尺寸、性能应符合设训要求，产品且应有质保书、合格证以及检验报告。
(2) 主要器具
电锤钻一台、水准仪一台、水平尺、卷尺、紧线器、吊锤、钢丝线，
(3) 作业条件：
1) 土建结构施工完毕，已提供幕墙施工作业面。
2)根据土建提供的基本线位（50线、轴线）。
2、操作工艺
后置埋件施工工艺流程为：熟悉现场、图纸（埋件图）一测量放线一后置埋件安装
(1) 熟悉图纸：安装作业人员在接到图纸后，先要对图纸进行熟悉了解，主要了解以下几个方面内容：对图纸内容进行全面的了解；找出幕墙立面设计的主导尺寸（分格），不可调整尺寸和可调节尺寸；明确转角及异形处的处理方法；
(2) 测量放线：
1) 找出定位轴线：将图纸中标明的定位轴线与实际施工现场进行对照找出定位轴线的准确位置。
2) 找出定位点：根据在现场查找的准确定位轴线，根据图纸中提供的有关内容。
确定定位点：定位点数量不得少于两点，确定定位点时要反复测量一定要保证定位准确无误。
抄平（打水平）：用水准仪，对两个定位点确定水平位置，水准仪要按规范使用（使用方法略），先水准仪定位时要考虑安全，定位间距离大致相同，水准仪要摆正放稳，不能出现移动、错位等现象，要注意正确使用和保管好水准仪。
拉水平线：在找出定位点位置抄平后，在定位点间拉水平线，水平线可选用细钢丝线，同时用紧线器收紧，保证钢丝线的水平度。
测量误差：在水平线拉好后，对所在工作面进行测量，主要进行水平方向的测量，同时检查各轴线(定位轴线）间的误差，通过测量出的结果分析产生误差的原因，核对有关规范（施工）对误差允许值的要求，在规定误差范围内的，可消化误差，超过误差范围应与土建方或甲方协商解决。
调整误差：对在规范允许范围内的误差进行调整时，要求每一定位轴线间的误差，在本定位轴线间消化，误差在每令分格间分摊小于2mm，如超过此范围，请书面通知设计室进行设计调整。
(3) 后置埋件安装：
1) 电锤打孔、化学药剂安装：
找出定位轴线、定位点后，对安装点定位打孔，同时安装化学药剂，化学药剂安装工艺严格按照化学药剂的安装说明及注意事项，尤其是锚孔在安装药剂之前一定要用空压机或者手动气筒吹净孔内粉屑，保持孔道干燥。
2) 螺杆、铁板安装：
药剂安装完毕，进行螺杆的安装，安装时严格控制螺杆的安装深度，待螺
杆达到指定深度后，对后置埋板进行安装，在后置埋板的安装过程中，在螺杆未完全固化前及时调整螺杆的方向，打孔时尽量避开混凝土钢筋，实在避免不了，该孔不放锚栓，采取在铁板旁边加固措施。
3) 铁板调整、固定：
后置埋板安装时，应根据图纸的尺寸要求，对铁板的三维方向尺寸进行复核，在复核无误后，螺杆套上螺母固定。
3、质量标准
(1) 后置埋件的品种、类型、规格、尺寸、性能、板材的壁厚、表面处理应符合设计要求，且应有出厂合格证。
(2) 化学锚栓品种、类型、规格、尺寸、性能应符合设计要求，产品且应有质保书、合格证以及检验报告。
(3) 施工过程中层层质量控制，施工完成后进行检验，要求后置埋件标高偏差不大于10mm，与幕墙垂直方向前后距离偏差不大于10 mm，水平方向的左右偏差不大于10mm，
(4) 埋件安装要端正，尽量不要有歪斜，四个化学螺杆深度要统一，钢弹性垫片也要放端正，螺帽要拧紧；
(5) 严格控制化学螺杆的植入深度，打入混凝土深度保证110mm长（比如M12*160）；锚固深度不包括混凝土的饰面层或抹灰层。
(6) 埋板放置之前一定要凿除结构面的饰面层或抹灰层，同时保证铁板放置的平整。
4、后置埋件检验及验收
(1) 后置埋件施工完毕后，按照规范要求，根据检验批次的相关规定对安
装好的后置埋件进行拉拔试验，并请监理旁站监督，符合设计要求方可进行下道工序的进行。
(2) 后置埋件，属于隐蔽工程施工，其质量验收必须按隐蔽工程验收有关规定进行。

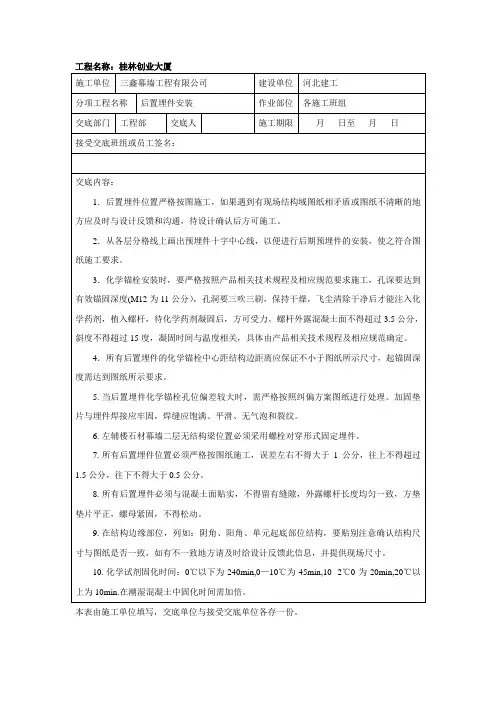

后置埋件1
工程名称：桂林创业大厦施工单位三鑫幕墙工程有限公司建设单位河北建工分项工程名称后置埋件安装作业部位各施工班组交底部门工程部交底人施工期限月日至月日接受交底班组或员工签名：交底内容：1．后置埋件位置严格按图施工，如果遇到有现场结构域图纸相矛盾或图纸不清晰的地方应及时与设计反馈和沟通，待设计确认后方可施工。
2．从各层分格线上画出预埋件十字中心线，以便进行后期预埋件的安装，使之符合图纸施工要求。
3．化学锚栓安装时，要严格按照产品相关技术规程及相应规范要求施工，孔深要达到有效锚固深度(M12为11公分），孔洞要三吹三刷，保持干燥，飞尘清除干净后才能注入化学药剂，植入螺杆，待化学药剂凝固后，方可受力。
螺杆外露混凝土面不得超过3.5公分，斜度不得超过15度，凝固时间与温度相关，具体由产品相关技术规程及相应规范确定。
4．所有后置埋件的化学锚栓中心距结构边距离应保证不小于图纸所示尺寸，起锚固深度需达到图纸所示要求。
5.当后置埋件化学锚栓孔位偏差较大时，需严格按照纠偏方案图纸进行处理。
加固垫片与埋件焊接应牢固，焊缝应饱满、平滑、无气泡和裂纹。
6.左辅楼石材幕墙二层无结构梁位置必须采用螺栓对穿形式固定埋件。
7.所有后置埋件位置必须严格按图纸施工，误差左右不得大于1公分，往上不得超过1.5公分，往下不得大于0.5公分。
8.所有后置埋件必须与混凝土面贴实，不得留有缝隙，外露螺杆长度均匀一致，方垫垫片平正，螺母紧固，不得松动。
9.在结构边缘部位，列如：阴角、阳角、单元起底部位结构，要贴别注意确认结构尺寸与图纸是否一致，如有不一致地方请及时给设计反馈此信息，并提供现场尺寸。
10.化学试剂固化时间：0℃以下为240min,0—10℃为45min,10--2℃0为20min,20℃以上为10min.在潮湿混凝土中固化时间需加倍。
本表由施工单位填写，交底单位与接受交底单位各存一份。
后置预埋件施工方案
（二）后置埋件施工方案1、后置埋件的制作安装1）本石材幕墙工程所需埋件为化学锚栓后置埋件,后置埋件采用锚板加化学锚栓进行预埋。
严格按照埋件施工图安放埋件，通过放线确定埋件的位置，其允许位置尺寸偏差为±20mm。
2）锚栓使用M12化学锚栓，锚板的厚度为8mm，大于锚栓直径的0.6倍，受拉和受弯预埋件的锚板的厚度尚应大于b/16（b为锚杆直径)。
锚杆中心至锚板边距离不应小于2d（d为锚杆直径）及20mm。
3）化学锚栓施工1钻孔：根据工程设计要求，在基材中相应位置钻孔,孔径，孔深及螺栓直径应符合设计及相关标准,本工程使用M12化学锚栓，钻孔孔径为14mm,打孔深度控制在110mm—115mm之间,以使药剂充分混合。
2清理:用硬毛刷刷孔壁再用吹风机吹出灰尘，如此反复进行不少于3次。
必要时可用干净棉布沾少量丙酮或酒精檫净孔壁。
3保证螺栓表面洁净、干燥、无油污4确认玻璃管锚固包无外观破损、药剂凝固等异常现象，将其圆头朝内放入锚固孔并推至孔底。
5使用电砖将螺杆强力旋转插入直至孔底，以达到击碎玻璃管并强力混合锚固药剂的目的。
电钻的转速应调至慢速档且不可采用冲击方式.6当旋至孔底或适当位置时，立刻停止旋转，胶凝后至完全固化前避免扰动。
超时旋转将导致胶液流失，影响锚固力。
7外观检查固化是否正常，重要部位的螺栓需进行现场拉拔试验，检验其锚固力是否满足设计要求,合格后方可进行下道工序。
注意事项：保证化学锚栓埋入深度,因为化学锚栓的拉拔力大小，与埋入的深度有关，这样，就要求用冲击钻在混凝土结构上钻孔时，按照要求的深度钻孔。
当遇到钢筋时,应错开钢筋位置，另择孔点。
锚栓位置不宜靠近钢筋混凝土构件的边缘。
2埋件的安装标准按设计要求埋设,埋件应牢固,位置正确。
埋板与主体结合面紧密接触，埋板紧贴主体边缘。
检查埋件下方混凝土是否填充密实如有空洞现象应及上报总包及监理。
对重要部位埋件进行拉拔试验，对不符合测试标准的必须按有关规定采用其它可靠的连接措施.3预埋件的清理与防腐埋件的寿命与其防腐性能有直接关系，如果它的耐候性、耐腐蚀性不好,早于其他构件失去功能,后果不堪设想.作为幕墙关键的承载结构，埋件的防腐处理亦是重要问题.埋件安装完毕后,根据埋件布置图,清理出金属面,然后用铁刷刷掉铁锈，清理干净焊渣后焊接转接件。
幕墙工程各分部分项工程的主要施工方案
幕墙工程各分部分项工程的主要施工方案一、幕墙工程施工总体安排幕墙工程施工原则为：幕墙龙骨施工为先下后上，板块施工则先上后下。
充分利用平面、空间和时间，组织平面立体流水交叉作业，为及早竣工创造条件，做到科学管理均衡施工。
为确保大楼的安装进度、施工质量，弹线放样后首先对角位板片进行安装，使之成为闭合型，确保转角的准确，以减少各种累积误差。
二、幕墙工程预埋件安装1、埋件的埋设预埋件的尺寸应制作准确，尺寸应采用负公差，以便放入模板内；预埋件在放置时应保持正确，然后把埋筋与主体结构钢筋进行逐个点焊，以保证过砼浇注过程中埋件不移位；预埋件锚板下面的混凝土应注意振捣密实；埋件应埋设牢固，位置准确，埋件位置与设计位置在三维方向上的偏差不应大于20mm；现场的预埋配合：预埋件预埋时刻与土建同步工作，在混凝土浇灌之前要完成预埋件的绑扎、焊接等工作，并经过复查验收。
埋件的位置、标高必须符合埋件布置图的要求。
对于拆模后的预埋件及时清理表面混凝土，使锚板露出砼表面。
2、埋件的补埋因有些地方埋设的埋件不一定符合设计及施工要求，所以必须对不合格的预埋件进行补埋。
补救方法为采用植筋法或穿板螺栓固定,植筋法是在砼结构中钻孔植入钢筋，然后灌注入锚固树脂胶，待锚固树脂胶强度达到要求时，再将预埋板与螺纹钢筋锚在一起，然后点焊螺母，防止松脱。
植筋时要严格控制钢筋的植入深度,注入锚固树脂胶前必须清理干净灰尘;在墙厚的部位采用植筋法，在楼板部位采用穿墙螺栓固定。
具体材料及施工要求按照设计及规范要求进行. 3、注意事项（1）预埋件的锚扳表面应平整，锚板安装定位后表面应竖直，以便锚板受压时受力均匀。
（2）对于后加植筋埋件,为保证树脂胶与砼之间的粘接力，要求孔内清洁干净，孔壁上不得有浮灰、积水、碎石。
（3）为保证锚筋与树脂胶之间的粘接力，要求锚筋表面无镀锌、无油漆、无锈斑污渍。
（4）锚筋的锚固深度不得小于160mm，锚筋端头伸出螺母5-7mm为宜。
后置埋件措施
1、一：工艺流程：工艺流程安装程序：钻孔——清孔——置入药剂管——钻入螺栓——凝胶过程——硬化过程——固定物体1、钻孔：先根据设计要求，按图纸间距、边距定好位置，在基层上钻孔，孔径、孔深必须满足设计要求。
2、清孔：用空气压力吹管等工具将孔内浮灰及尘土清除，保持孔内清洁。
3、置入药剂管：将药剂管插入洁净的孔中，插入时树脂在手温条件下能象蜂蜜一样流动时，方可使用胶管。
4、钻入螺栓：用电钻旋入螺杆直至药剂流出为止。
电钻一般使用冲击钻或手钻，钻速为750 转/分。
这时螺栓旋入，药剂管将破碎，树脂、固化剂和石英颗粒混合，并填充锚栓与孔壁之间的空隙。
同时，锚栓也可以插入湿孔，但水必须排出钻孔，凝胶过程及硬化过程的等待时间必须加倍。
5、凝胶过程：保持安装工具不动。
6、硬化过程：取下安装工具静待药剂硬化。
7、固定物体：待药剂完全硬化后，加上垫圈及六角螺母将物体固定便可。
二：质量要求及控制1、钻孔时最好使用与锚栓相匹配的钻头，并不得损伤钢筋。
2、在施工之前，必须对锚栓作材料力学性能试验，经试验合格后，方可现场使用。
3、在现场施工应做锚栓现场应用条件确定试验，以充分检验承载能力。
试验不仅在低强度混凝土中进行，也要在高强度混凝土中进行。
在测试中，其允许荷载、相应间距、边距构件厚度按生产厂的说明埋置锚栓。
试验采用轴心拉力、剪力及拉剪组合力，从而确定荷载方向对承载力的影响。
4、清孔时必须将孔内尘土及浮灰清理干净。
5、药管在冬施时，应提前对其进行保温处理，以保证药管在插入钻孔时有足够的流动性(在手温时，树脂象蜂蜜一样流动)。
6、螺杆必须用电钻旋入，不许直接敲入。
7、钻孔内不得有积水。
三：检测及验收施工完毕后按规范要求进行拉拔试验，并请监理现场旁站监督，达到要求后再进行下道工序施工。
2、)电锤打孔、化学药剂安装：找出定位轴线、定位点后，对安装点定位打孔，同时安装化学药剂，化学药剂安装工艺严格按照化学药剂的安装说明及注意事项，尤其是锚孔在安装药剂之前一定要用空压机或者手动气筒吹净孔内粉屑，保持孔道干燥。
幕墙后置埋件安装施工方案
幕墙后置埋件安装方案1、施工准备(1) 材料要求1) 后置埋件的品种、类型、规恪、尺寸、性能、板材的壁厚、表面处理应符合设计要求，且应有出厂合格证。
2) 化学锚栓品种、类型、规格、尺寸、性能应符合设训要求，产品且应有质保书、合格证以及检验报告。
(2) 主要器具电锤钻一台、水准仪一台、水平尺、卷尺、紧线器、吊锤、钢丝线，(3) 作业条件：1) 土建结构施工完毕，已提供幕墙施工作业面。
2)根据土建提供的基本线位（50线、轴线）。
2、操作工艺后置埋件施工工艺流程为：熟悉现场、图纸（埋件图）一测量放线一后置埋件安装(1) 熟悉图纸：安装作业人员在接到图纸后，先要对图纸进行熟悉了解，主要了解以下几个方面内容：对图纸内容进行全面的了解；找出幕墙立面设计的主导尺寸（分格），不可调整尺寸和可调节尺寸；明确转角及异形处的处理方法；(2) 测量放线：1) 找出定位轴线：将图纸中标明的定位轴线与实际施工现场进行对照找出定位轴线的准确位置。
2) 找出定位点：根据在现场查找的准确定位轴线，根据图纸中提供的有关内容。
确定定位点：定位点数量不得少于两点，确定定位点时要反复测量一定要保证定位准确无误。
抄平（打水平）：用水准仪，对两个定位点确定水平位置，水准仪要按规范使用（使用方法略），先水准仪定位时要考虑安全，定位间距离大致相同，水准仪要摆正放稳，不能出现移动、错位等现象，要注意正确使用和保管好水准仪。
拉水平线：在找出定位点位置抄平后，在定位点间拉水平线，水平线可选用细钢丝线，同时用紧线器收紧，保证钢丝线的水平度。
测量误差：在水平线拉好后，对所在工作面进行测量，主要进行水平方向的测量，同时检查各轴线(定位轴线）间的误差，通过测量出的结果分析产生误差的原因，核对有关规范（施工）对误差允许值的要求，在规定误差范围内的，可消化误差，超过误差范围应与土建方或甲方协商解决。
调整误差：对在规范允许范围内的误差进行调整时，要求每一定位轴线间的误差，在本定位轴线间消化，误差在每令分格间分摊小于2mm，如超过此范围，请书面通知设计室进行设计调整。
一种施工在老旧砖墙上幕墙体系后置埋件施工技术
一种施工在老旧砖墙上幕墙体系后置埋件施工技术发表时间：2020-12-11T11:35:41.663Z 来源：《基层建设》2020年第24期作者：吴伟陈文杰李杰罗加宾戴冬华刘文郭黎梅[导读] 摘要：本施工技术将幕墙后置埋板施工方法是按照砌筑规范图集中本该设有圈梁的位置，将后置埋板进行定位埋设。
中国建筑一局（集团）有限公司北京 100000摘要：本施工技术将幕墙后置埋板施工方法是按照砌筑规范图集中本该设有圈梁的位置，将后置埋板进行定位埋设。
以新型的定做钢板带通过后置埋板形式固定焊接在建筑外立面上形成条形加固整体，解决了老旧砖墙不满足幕墙设计要求的问题，并且钢板带可兼作为建筑的加固圈梁，增加房屋的整体刚度和稳定性，该种方法安装简便，为改造老城幕墙体系提供了一种可靠、可行的办法。
关键词：老旧砖墙；幕墙；后置埋件；定做钢板带；倒置式锥形化学螺栓 1引言由于一般老旧房屋需要进行外立面改造，其建设年代久远，部分砖墙和砂浆灰缝的承载力严重不足。
若使用常规的幕墙形式，墙无法达到设计荷载以及拉拔试验的要求；使用对穿螺栓对原结构破坏性强，对居民协调量大难以确保成功实施。
因此普通的幕墙后置埋板施工方法难以适应此类项目，所以研究一种适用于老旧砖墙的幕墙后置埋板施工技术迫在眉睫。
2技术特点2.1、定制的钢板带通过定制的倒置式锥形化学螺栓固定的结合，对原建筑的结构要求较低（结构鉴定为三级以上房屋并与设计单位确认过的设计荷载可行性楼栋）。
2.2、钢板带安装简便，同时可兼作为原老旧住宅的圈梁，增加房屋的整体刚度和稳定性。
3适用范围本工法适用于旧城改造老旧砖墙结构的外墙幕墙。
4工艺原理通过使用定制的倒置式锥形化学螺栓，将定制的钢板带固定在外墙上本该设有圈梁的位置，并且将同一水平的埋板焊接形成整体，有效解决了老旧砖墙不满足幕墙设计要求的问题，并且安装简单见效快，经济效益高。
图4-1砌体承重墙后置钢板带埋件示意图5 施工工艺流程及操作要点5.1 工艺流程图5.1 施工流程图5.2 操作要点5.2.1 施工准备1 深化设计：首先根据幕墙的深化设计，在建筑本该设置圈梁的位置设置一圈高200mm的钢板带。
幕墙配件安装要求
幕墙配件安装要求一、放线：1、测量仪器调试精准（需要提供厂家合格证，每年年检的记录）2、测量作业时需要跟土建单位密切配合3、认真核对建筑图纸二、后置埋板：1、根据埋件图纸仔细核对埋板位置2、化学螺栓安装时（开孔位置准确、开孔深度打到设计要求、孔内清理按照规范要求、药管安装到位。
3、固定埋板材料安装顺序（预埋板、30*30*4镀锌方垫片、平垫、弹簧垫片、螺母），其中镀锌方垫片与埋板安装要有3点点焊，电焊位置需做防锈处理三、镀锌钢角码（8#槽钢、80*60*5镀锌钢通）：1、与埋板和钢龙骨连接时需要满焊（四面满焊），焊接部位需要做防锈处理（焊渣清理干净）2、与铝合金立柱连接时，中间需要用110*80不锈钢垫片隔开四、不锈钢螺栓组：1、连接钢角码和铝合金立柱时，安装顺序为：平垫、镀锌方垫片、钢角码、110*80不锈钢垫片、铝立柱、110*80不锈钢垫片、钢角码、镀锌方垫片、平垫、弹簧垫片、螺帽2、连接石材挂件时，安装顺序为：平垫、石材挂件、平垫、弹簧垫片、螺帽五、铝合金立柱和横梁连接：连接角码与铝合金立柱之间需要用橡胶垫片隔开（防噪）六、钢龙骨加工：1、角钢切割尺寸标准，焊缝饱满一致（呈鱼鳞状），在焊渣清理后仔细检查焊缝长度、位置（不要偏位）2、防锈漆喷涂到位（包括角钢切口），等防锈漆干透后再进行银粉漆作业七、保温棉安装：1、在石墙部位安装时，保温钉入墙深度为40㎜以上，整片保温棉用6颗钉、2/3片保温棉用4颗钉、1/3片保温棉用2颗钉2、表面锡箔纸要保存完好、平整（层间梁位防火分区处锡箔纸清除干净）3、在铝板部位的保温棉安装时，岩棉针必须在根部和顶部都装铁片固定4、保温棉铺设必须为错缝八、材料加工、安装必须做到每个工作面完成后的质量检查，确保没有问题后方可进行下一步施工九、其余材料安装必须符合设计规范要求，若有无法施工部位必须通知我项目部技术人员，由我项目部与先关单位沟通，确定施工方案，方可施工。
幕墙专项施工方案【完整版】
XXXXXX外立面装饰装修工程幕墙专项施工方案编制人：审核人：批准人：XXXXXXX有限公司年月日目录第一节工程概况............................................1.1工程名称及地点....................................1.2建设项目相关单位..................................1.3工程概况 ..........................................1.4工程内容 ..........................................第二节编制依据.............................................1.编制依据...........................................第三节石材幕墙施工方案.....................................1.1工程特点 ..........................................1.2施工流程 ..........................................1.3施工方法 ..........................................第四节框架玻璃幕墙的施工方案...............................1.1工程特点 ..........................................1.2施工流程 ..........................................1.3施工方法 ............................. - 3 - - 3 - - 3 - - 3 - - 4 - - 4 - - 4 - - 5 - - 5 - - 6 - - 6 - - 8 - - 8 - - 9 -错误！未定义书签。
幕墙施工方案
A 幕墙施工方案（一）后置埋件施工方案本工程未进行预埋件施工预埋，需要进行后置埋件处理。
后置埋件一般采用Q235B锚板，锚板采用相应的防腐处理。
锚板分别通过膨胀螺栓和化学锚栓与结构连接。
后置埋件示意图如下：1.施工准备埋件补埋施工图及强度计算书应提交给业主、监理认可，待确认后方可施工。
化学锚栓在施工之前应进行拉拔试验，按照各种规格每三件为一组，试验可在现场进行。
如图示：化学锚栓拉拔试验化学锚栓N（1）施工步骤和要求测量放线人员将后置埋件位置用墨线弹在结构上，施工人员依据所弹十字定位线进行打孔。
图示：竖向分格墨线水平墨线为确保打孔深度，应在冲击钻上设立标尺，控制打孔深度。
冲击钻如下图示：深度标尺打孔深度及打孔直径依据下表进行，混凝土配孔直径（适应ASQ 混凝土强度为C25～C60）注：①由于同一种直径的螺杆长度并不相同，故钻孔深度仅供参考。
②安全剪力和安全拉力是根据不同混凝土强度等级而测定的，不能作为设计施工依据，实际承受能力应以现场的拉拔实验为准。
③在混凝土上打孔后，应吹去孔内的灰尘，保持孔内清洁，项目质量员应跟踪监督检查。
④打完孔后，分别将膨胀螺栓和化学锚栓穿入钢板与结构固定。
安装膨胀螺栓时先将螺杆插入孔中，再慢慢用力将螺母拧紧，促使膨胀片膨胀，与孔壁混凝土产生膨胀挤压力，并通过剪切摩擦作用产生抗拔力与结构砼连接；胀栓锚入时必须保持垂直混凝土面，不允许胀栓上倾或下斜，确保胀栓有充分的锚固深度，胀栓锚入后拧紧时不允许连杆转动。
胀栓锁紧时扭矩力必须达到规范和设计要求。
安装化学锚栓时先将玻璃管药剂放入孔中，再将锚栓进行安装。
放入螺杆后高速进行搅拌（手枪钻转速为750转/秒），待洞口有少量混合物外露后即可停止。
深度标尺⑤打孔后各项数据要求，化学锚栓深度一定要达到标准，严禁将锚栓长度割短，化学锚栓与混凝土面应尽量成90°角，即垂直于混凝土面。
图示：垂直度⑥当化学螺栓施工完毕后，不能立即进行下一步施工，而必须等到螺栓里的化学药剂反应、凝固完成后方可开始下步施工。
幕墙后置埋件技术交底
后置埋件技术交底
2020年10月27日工程名称分部工程幕墙工程分项工程名称幕墙后置埋件技术交底施工单位
交底内容:
本工程后置埋件是整个幕墙施工的基础工作，直接影响着安装质量，因此必须对此项工作引起足够的重视,努力提高测量放线的精度及埋件的安装质量。
一、依据标准：
《玻璃幕墙工程技术规范》JGJ102－2003
《金属与石材幕墙工程技术规范》JGJ/T133－2001
《建筑幕墙》GB/T21086－2007
《建筑装饰装修工程质量验收规范》GB50210-2001
二、施工准备
1、完整的幕墙施工图，包括平面图、立面图、局部大样图、节点图等相关技术性文件。
2、精良的施工队伍。
一定的技术要求、管理能力。
能提供完整的测量放线、后置埋件施工方案。
3、施工前，施工班组要充分了解、掌握预埋件施工图、后置埋件位置、幕墙施工图，发现问题应及时提出，待问题解决后方可测量放线施工。
三、施工内容
主要包括：后置埋件安装控制（300*200*8热镀锌钢板配四套M12*160化学锚栓）。
1、后置埋板安装。
四、工艺流程说明
后置埋件操作步骤
安装要求如下：
1)M12*160化学锚栓钻孔直径14mm，有效锚固深度110mm，允许偏差5mm。
M12*110膨胀螺栓钻孔直径14mm，有效锚固深度85mm,允许偏差5mm。
