探究串并联电路中电压的规律同步练习
图6-9 图6-10 图6-11 图
6-12
1．一般手电筒中是把两节干电池串联起来，它们提供的电压是__________V ，若需要一个提供9V 电压的电源，则需要把__________节干电池__________联起来。
2．如图6-9，当量程为0～3V 时，电压表指针的读数为_ _ _V ； 当量程为0～15V 时，如果电表的指针仍在原位置，则此时电压表的读数为__ _V 。
3．如图6-10当开关闭合后，两灯都发光，此时V 1、V 2表的读数分别是4V 和2.5V ，
则电源电压为__ _V ，灯L 1 两端的电压为__ _V ，灯L 2 两端的电压为_ __V 。
4．如图6-11所示的电路，电源电压为9V ，当开关闭合时，灯L 1两端的电压也为9V ，则产生故障的原因可能是______或_____。
5．如图6-12所示电路中，在〇内填上电流表或电压表的符号。
6．若将20只相同的小灯泡串联接在220 V 的电路中，每只小灯泡两端的电压为 V ，若将20只相同的小灯泡并联接在110 V 的电路中，每只小灯泡两端的电压为 V 。
7．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压不相等，由此判断两盏电灯的连接方式是：（ ）
A ．一定是串联
B ．一定是并联
C ．串联、并联都有可能
D ．无法判断
8．如图6-13所示，电路中两只灯泡L 1和L 2均正常发光，则下面 说法中正确的是 〔 〕
A ．甲是电流表，乙是电压表
B ．甲是电压表，乙是电流表
C ．甲、乙都是电流表
D ．甲、乙都是电压表 9．有些物理量的大小不易直接观测，但它变化时引起其它量的变化却容易直接观测. 用易观测的量显示不易观测的量，是制作测量仪器的一种思路.下列测量仪器不是利用这种思路制作的是（ ）
A ．温度计
B ．量筒
C ．弹簧测力计
D ．电流表 10．如图6-14所示的电路，闭合开关S 后，电灯L 1、L 2都不发光，且两电表的指针都不动.现将两电灯的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表的指针仍不动，但电压表的指针却有了明显的偏转，该电路
的故障可能是（ ） A.电流表内部接线断了 B. 灯L 1灯丝断了 C. 灯L 2灯丝断了 D.电流表和两个电灯都坏了
11．在图6-15所示的电路图中，能用电压表正确测出灯L l 两端电压的是（ ）
图6-13
图6-14
图
6-15
12．如图6-16所示的电路中，电源电压保持不变.当开关S 1断开、S 2
闭合时，电压表的示数为4.5V ；当开关S 1闭合、S 2断开时，电压表的示数为3V ，则L 1和L 2两端的电压分别为（ ） A ．3V 和4.5V B ．1.5V 和4.5V
C ．3V 和1.5V
D ．1.5V 和3V
1．物理课上，小明探究了串联电路中电压的规律，他还想知道并联电路中的电压有什么规律，于是在课后请你和他合作进行了以下探究：
（1）提出问题：并联电路中，各电灯两端的电压有什么关系？
（2）你的猜想是： ；
理由是： .
（3）设计实验:图6-17为两个灯泡并联的电路图,用电压表分别测量两个灯泡L 1、L 2以及电源两端的电压.请在图上添加测电压的电压表.
所需的实验器材有： .
（4）进行实验：按照电路图连接电路，进行实验测量，记录实验数
据.
（5）分析论证：（只要求粗略地写出分析和论证的思路，即怎样得出结论的）
.
（6）实验结论：两个灯泡L 1、L 2的电压和电源电压相等.
（7）实验评估：上述实验中，小明只进行了一次测量，得出的结论偶然性的机会很大.为了使实验结论具有普遍性，你将建议小明怎样做？
. （8）实验问答：如果电源电压为3V ，那么根据探究的结论，灯L 1的电压为 V ，灯L 2的电压为 V.结合实验结论分析：测量电压时，电压表为什么要与被测电路并联。
图6-17 能力拓展
L1
L2
2．有一种家庭用的小型彩灯，由24只小灯泡串联而成.现把它们接在220 V的电源上，这串彩灯中因为某只小灯泡被烧坏，造成彩灯串全部熄灭．由于彩灯上涂有颜色，无法看清是哪一只彩灯的灯丝被烧断.现在给你一只电压表，你如何查找故障所在？
3．如图6-18所示，有两只灯泡L1和L2，还有电池、开关和电压表，电池的电压为2V。
现要求将灯泡L1和L2并联起来，并用电压表测量灯L1两端的电压。
请将图6-18中的实物元件连接起来，并在虚线框内画出对应的电路图。
1．在图6-19所示的电路中,当S1闭合,S2、S3断开时,电压
表的示数为6 V,当S1、S3断开, S2闭合时, 电压表的示数为3 V.
求：
（1）电源电压是多少?
（2）当S1、S3闭合, S2断开时, 电压表的示数为多少?
参考答案
基础运用
1.3、6、串；
2.0.6、3；
3.4、1.5、2.5；
4.L1开路、灯L2被短路；
5.○V、○A、○A
6．11、110；7.A 8.A 9.B 10.C 11.D 12.C
能力拓展
1．(2)串联电路中各电灯两端的电压相等、各个电灯并联在相同的两点间；（3）电源、开关、导线、电灯、电压表；（5）用电压表分别测量出电灯两端的电压U1和U2，并进行比较，若两者相等，即可得出猜想是正确的；（7）改变电源电压小或小灯泡的规格，重做上述实验。
（8）3、3。
2．将电压表依次接在任意两个接线柱上，测出每两个接线柱间的电压.若六次测量值中两次为零，其余四次测量值相等，则两灯为并联；若一次为零，四次测量值相等，另一次探究创新
图6-18
图6-19
测量值是四次测量值的两倍，则两灯为串联．3
．如图答-4所示。
探究创新1．（1）电源电压为9 V；（2）电压表的示数为9 V。
L1
L2
图答-4。
串并联电路的电压规律同步练习题
B . L 1两端的电压3.6V文档从网络中收集，已重新整理排版.word 版本可编辑.欢迎下载支持.串并联电路中的电压规律 同步练习题一.选择题（共13小题）1 .在图1所示的电路中，当开关S 闭合时，电压表V 1的示数为3V , V 2的示数为6V ,则电源电压为（）CA . 3VB . 6VC . 9VD . 12V 图1图2 图3 图4 2.如图2所示的电路中，断开开关，电压表的示数为6V ,闭合开关，电压表的示数为3.4V ,则此时L 2两端的电 压为（）C A . 6V B . 3.4V C . 2.6V D . 9.4V3.如图3所示，电源电压为6V ,闭合开关后，电压表的示数为4V ,下列描述不正确的是（）BA .电源电压为 4.8V A. L 1两端电压为2V B. L 1两端电压为4V C . 4. A . 5. L 2两端电压为4V D . L 1和L 2两端电压之和6V 如图4甲所示，当闭合开关后，两个电压表指针偏转均如图乙所示，则灯泡L 1和灯泡L 2两端电压分别为（）A 1.5 V 6V 如下图1所示电 B. 7.5V 1.5V C. 1.5 V 7.5V D. 6V 开关闭合时两个小灯泡正常发光，两个电压表指针均指在如图2所示位置， 1.5 V L 1、L 2两灯的 电压分别为（ ）BA . 1.5V , 7.5V6 .如下图2所示电路, A. 4V 8 V B. 1.5V , 6V C. 1.5V , 1.5V 电源电压保持不变为12V ,电压表的读数为4V C . 12 V 4 V D . 则灯L 1、6V , 1.5V L 2两端的电压为 4V 12V ---- fl I —&7 .如上图3所示，A 、B 间为一串联电器的一部分，R 1=R 2 图3 V 1、V 2示数分别为90V 、50V ,则AB 间的电压为（ ） DA. 111VB. 140VC. 130V D .无法确定8.关于如图1的电路，下面的说法正确的是（ A .开关闭合后，V 2的示数大于V 1的示数 C .开关闭合后，V 2的示数等于V 1的示数 B . D . 开关闭合后，V 1的示数等于电源电压开关闭合后，V 1的示数减V 2的示数等于L 2两端电压L1口 1-0图1 9.如图2甲所示电路中，当闭合开关后， 两个电压表的指针均为如图乙所示.则下列说法中正确的是（）D B . 8 V 4 V 15 图1 y1—1| L2 VI L10 图2 V 1文档从网络中收集，已重新整理排版.word 版本可编辑.欢迎下载支持. C L 2两端的电压1.2VD . L 1和L 2的总电压为6V 10 .如图3所示的电路中，电压表示数分别为U 1、U 2,关于电压表示数关系说法正确的是（ ）C A . U 1=U 2B . U 1>U 2C . U 1<U 2D .无法判断 11 .如图4所示的电路中，电压表V 1的示数为9V ,电压表V 2的示数为3V ,那么R 1的电压为（ ）B A . 3V B . 6V C . 9V D . 12V12 .教室内有六盏灯，两盏灯最亮，两盏灯最暗，则这六盏灯两端的电压关系为（ ）C A .两盏最亮的灯电压最大 B .两盏最暗的灯电压最大C .六盏灯电压一样大13 .下列叙述中，不符合并联电路特征的是（A .各支路两端电压都相等C .各用电器能独立工作，互不影响D .各处电流相等二.填空题（共15小题）14 .如图1所示，电源电压是6V , V 的示数是4V ,则L 1的电压是 2 V , L 2的电压是 4 V . 15 .某半导体收音机用干电池作电源，且电压为6V .由此可以肯定，这个收音机的电源是由 4 节干电池 串联而成的.16 .某同学连接的电路如图2所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表 的示数为2V ,则L 1两端的电压为4V , L 2两端的电压为 2V .断开开关，电压表示数为 6V .17 .圣诞树上常用小彩灯装饰，现将5个小彩灯串联使用，每个灯泡只有在3V 的电压下才能正常发光，要使每个 灯泡都正常发光，电路两端所加的总电压应为 15 V .如果电路的电压由干电池提供，要达到这个电压值，需 要10 节干电池串联.18 .如图3所示，电源电压恒定，当开关S 1闭合、S 2断开时，电压表的示数为2V ； S 1断开S 2闭合时，电压表的示 数为6V ,则灯L 1两端的电压为 2 V ,灯L 2两端的电压为 4 V .19 .如图4所示，开关S 接到a 时，电压表示数为9V ；开关接到b 时，电压表示数为4V .由此可知，电源电压U=23 .在如下图1的电路中，如果将开关S 1、S 2都闭合时，则电压表示数为4.5V ；如果将开关S 1闭合、开关S 2断开 时，电压表示数为3V ；则当S 1和S 2均断开时，灯泡L 2两端的电压是1.5 V .D .无法判定 ）D B .电流有两条或多条通路 图1 图2 图3 图4V .9 丫，灯L 2两端电压为U 2= 4 丫，灯L 1两端电压U 1= 5 V .20.如图1所示，电源电压为18V , V 示数为8V , V 示数为15V ,则灯泡L-两端电压是 21.在图2甲的电路中，当闭合开关S 后，电路正常工作.两只电压表指针位置均为图乙所示，则电阻R 1、R 2两 端电压分别是 6.4 V 、 1.6 V .22.如图3所示，电源电压是6V 且不变，开关S 闭合后电压表示数为2V ,则灯L 1两端的电压为 4 V ,断开开 关后，电压表的示数为 6 V .24 .如图2甲电路中，电源由四节新干电池串联组成，当开关S 闭合时，电压表示数如图乙所示，此时灯L 1两端电图1 图2 图325 .如图3所示，电源电压6V ,电压表V 1示数为4V ,电压表V 2示数为4.5V ,则L 1两端电压为 两端电压为 2.5 V , L 3两端电压为—2 V . 26 .有一种小彩灯正常工作时的电压为6V ,要将这些小彩灯接在家庭电路中，至少得 37 只这样的小彩灯串 联.27 .小明同学将灯L 1和灯L 2串联在电源电压为6V 的电源两端，如图所示，小明多次改变灯的规格重复实验，用 电压表测灯两端的电压，记录电压表V 1的读数为U 1,记录电压表V 2的读数为U 2,得到如下表所示的实验数据， 请根据表中数据，归纳出U 2和U 1的关系式是 U 2=6V-U 1 .------- 「 - 1 -HS ）—I ~~5用 5 4.5 4 3.S 3 25RV 1 1.5 2 2.5 3 3.528.将灯泡L 1和L 2串联接在一个电源上，加在它们两端的电压之比为3： 1；若把它们并联后接到同一个电源上， 加在它们两端的电压之比为 1： 1 .三.实验探究题（共9小题）29.小强同学对串联电路电压规律进行了探究. ~~Li UU BC /V U AC /V2.41.4 3.75 【猜想与假设】串联电路总电压等于各用电器两端的电压之和.【设计与进行实验】（1）按图所示的电路图连接电路；（2）闭合开关，用电压表测出L 1两端的电压； （3）在测L 2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B 接点不动，只断开A 接点，并改 接到C 接点上，测出L 2两端的电压；（4）测出AC 间的电压，得出结论.【交流与评估】（1）在拆接电路时，开关必须断开 .（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能L 1短路或L 2断路 . （3）小强用上面的方法能否测出L 2两端的电压？ 不能 （选填“能”与“不能”）理由是 电压表正负接线柱接 反了 .（4）方法改进后，小强测出AB 、BC 、AC 间的电压记录在下面表格中，分析实验数据得出结论：串联电路总电压 等于各用电器两端电压之和.小强得出的实验结论 不合理（选填“合理”或“不合理”）.你认为小强在设计方案上存在的明显不足是1.5 V , L 2 压为 3.4 V ，灯L 2两端电压为2.6 V .量了一次，结论具有偶然性 ，你的改进方法是 改用不同规格的灯泡再测几次 . 30 .为探究并联电路中电压的规律，实验室提供的器材有：干电池组(电压为3V )、电压表、多个小灯泡、开关、 (1)用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L 1两端的电压.(2)电路连接正确后进行实验，某小组分别测出灯L 「L 2两端的电压和并联电路的总电压，电压表示数相同，如 图乙所示，其值为 2.6 V .根据这组数据，该小组得出并联电路中电压的规律你认为实验的疏漏之处是—没 有更换灯泡组成不同的并联电路，多次实验.(3)小华发现，实验中电压表示数明显小于电源电压，他认为产生这一现象的原因是导线有电阻，为了验证猜想 是否正确，闭合开关后，小华又测出了电池组两端的电压为2.65V ,由此可以判断，导线有电阻 不是 (选填“是” 或“不是”)电压表示数明显小于电源电压的主要原因.理由是 闭合电路后，电池组两端的电压和并联电路的总电 压相差很小 .31 .在做“探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小明把两只灯泡LrL 2串联起来接到电源 上，如图所示：(1)当分别把电压表连在图中AB 两点、BC 两点及AC 两点时，闭合开关后测得的数据是：U AB =0，U BC =12V , U AC =12V ,则故障可能是 灯L 2断路、或灯匕短路、或匕短路同时L 2断路 __________ .(2)故障排除后，实验正常进行，通过测量得到了两组实验数据如下表：分析两组实验数据，可得出：串联电路两端的总电压等于各部分电路两端的电压之和 . (3)本实验设计你认为有什么不合理或可以改进的地方吗？ ___ 有 _____ 若有，请加以说明—实验次数太少，不具有普遍性. 32 .如图1所示是“探究串联电路中电压的关系”的实验电路图.(1)请用笔画线代替导线，根据电路图2连接实验电路(电压表测量L 1两端电压).图1 图2(2)小明用电压表测量L 1两端电压时，直接选用0-3V 的量程，小雨说这样不行，规范的操作方法应该是 先用 0〜15V 量程试触，若读数小于3V ,再改用0〜3V 量程 .(3)在测量L 1两端电压时，两灯突然熄灭，电压表示数为电源电压，出现此故障的原因可能是 L 1断路 . (4)测出L 1两端的电压后；再测L 2两端的电压时，小雨同学为了节省实验时间，采用以下方法：电压表所接的B-3 15串 已实脸次数 AB 间电压 Ui/VBC 间电压 uyv AC 间电压U/T 1 4 8 122 8 8 1.2导线若干．接点不动，只断开A接点，并改接到C接点上.瑞瑞同学用上面的方法能否测出L2两端的电压？不能为什么？电压表正负接线柱接反.33.探究串联电路中的电压规律时，(1)为了使探究得出的结论具有普遍意义，匕、L2应该选择不相同(选填“相同”或“不同”)的小灯泡.(2)小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该换用更小的量程 .(3)闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1 .短路或L2 断路 .(4)测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间.小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可.小聪的办法是否正确？答：错误，原因是正负接线柱反接了 .(5)若按图甲连接电路时，不小心将电压表串联在电路中，闭合开关后，看到的现象是：原来能发光的两灯都不发光，电压表有(选填“有”或“无”)示数.34.如图所示，小明在“探究串联电路电压特点”的实验中:(1)请在方框内画出与图甲对应的电路图，并在电路图中标上L l、L2.(2)在连接电路的过程中，开关必须断开，在串联电路中，开关可以控制所有用电器，开关位置的改变—不影响(选填“影响”或“不影响”)它对用电器的控制;(3)某次测量时，电压表的示数如图乙所示，则此时灯L1两端的电压为 1.9 V；(4)闭合开关后，小明发现匕、L2均不发光，电压表有示数且大小接近3V,则电路中出现的故障可能是L1发生了断路(选填“短路”或“断路”)(5)排除故障后，小明在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，小明的做法是错误 (选填“正确”或“错误”)的，原因是电压表的正负接线柱接反了；(6)小明更换了不同规格的小灯泡并多次实验，将得到的数据记录在了如上表中，分析实验数据，你可以得到串联电路中的电压规律是：串联电路两端的总电压等于各串联电阻两端的电压之和(7)小明进行多次实验的主要目的是①(填序号)②减小实验误差①寻找普遍规律35．小明和小亮探究“并联电路电压的关系”，小明先按图甲所示电路图连成图乙的实物图(电压表尚未连接)（1）小亮一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现 短路 （选填“开路”或“短路”，） 现象，小灯泡Lp L 2都不会亮，还可能造成变阻器或 电源 损坏.（2）小亮只更改跟L 「L 2的四个接线柱A 、B 、C 、D 相连的某根导线的一端，就使电路连接正确了 .他的做法可 能是 将导线①的一端从接线柱C 改接到D （指出一种即可）.（3）接下来，他们按图丙所示电路图连接了三个电压表.实验过程中，通过调节滑动变阻器使电压表V 1的示数如 图丁所示，则电压表V 的示数是 2.5 V .（4）他们在电路中串联滑动变阻器的作用是 改变灯泡两端的电压 ，闭合开关前，变阻器的滑片P 应置于 左 （填“左”或“右”）端.36 .某实验小组用如图所示的电路来探究串联电路中电压的关系，其实验过程如下：用电压表分别测量L 1两端的电 压U AB 、L 2两端的电压U BC 和L 1 L 2两端的总电压U AC 将第一次测出的电压填入下表：为了防止个别偶然因素的影响，他们采用了以下两种方法之一来重复实验，完成了第二次和第三次测量.方法一：改变电源电压（电池个数）方法二：更换其中一个灯泡（规格不同）请你根据他们的实验过程和有关数据回答下列问题.①在拆接电路时，开关必须是 断开 的.经检查电路连接无误后，再闭合开关；②如表设计的表格中存在的不足之处是 表格设计中没有电压单位； ③表格补充完整后，通过对上面数据的分析可知：后面两次实验是采用方法 二 来进行的，实验的结论是：串联电路总电压等于各用电器两端电压之和 ________ .37 .如图所示，是小明“探究串联电路中电压关系”的实验电路图. （1）实验步骤 在连接电路时，开关必须断开 ；A .按照电路图连接好实物，闭合开关前，将滑动变阻器的滑片P 置于 最右端； B .滑片P 移到适当位置，用电压表测出定值电阻R 0两端的电压U 1 ；C . 保持滑片P 不动，用电压表测出灯泡L 两端的电压U,； 2D .保持滑片P 不动，用电压表测出A 、C 两点之间的电压U ；E .移动滑片P 的位置，重复步骤B 、C 、D 两次.ft T实蛤次数 如两端的 电压U 至Li 两端的 电压口呢 Li L ：两端 的总电压 11.5 1.5 3 21.6 1.4 3 3 1.2 1.8 3（2）讨论交流在测灯L两端的电压时，小聪同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；测出灯L两端间的电压.问：小聪同学用上面的方法能否测出的电压？不能为什么? 电压表正负接线柱接反小明通过实验数据分析，得到结论：串联电路中总电压等于各个电阻两端的电压之和.小明按图连好电路，闭合开关S,可无论怎样移动滑片P,灯泡都不亮，但电压表有示数，经检查，除了灯L和定值电阻R0外，其余都没问题，则电路存在的故障可能是灯泡L短路或电阻R0开路；为进一步确定故障，小明认为用电压表就可以检测，办法是：电压表接在滑动变阻器R两端，并观察电压表有无示数 .四.计算题（共2小题）38.在如图所示的电路中，电源的电压是14V,当开关S闭合时，电压表V1的示数时10V,电压表V2的示数是6V, 则三只灯泡L1、L2、L3两端的电压分别是多少？rd1—~^~®~r—（X）L1 DGL2T T ©答案：L1、L2、L3串联，V1测L1和L2两端的电压之和，丫2测12和L3两端的电压之和，因此U1+U2=10V,U2+U3=6V, U1+U2+U3=14V,解得U1=8V, U2=2V, U3=4V。
16-2串、并联电路中电压的规律练习(解析版)
16.2串、并联电路中电压的规律同步练习1.串联电路两端的总电压等于各部分电路两端的电压之和，即U ＝U1＋U2；串联电路中，电源两端电压等于各用电器两端电压之和。
2.并联电路中各支路两端的电压相等，且等于电源电压，即U ＝U1＝U2。
1．两个小灯泡串联在电路中，电源电压为16伏，现测得其中一个小灯泡两端的电压为6V ，通过这个小灯泡的电流为0.5安，则另一个小灯泡两端的电压为 V ，通过它的电流为 A 。
【答案】 10 0.5【详解】[1]由于串联电路中电源电压等于各用电器两端电压之和，故另一灯泡上的电压U 2=U -U 1=16V-6V=10V[2]由于两灯串联，串联电路中电流处处相等，所以电路中的电流为0.5A ，则通过另一个小灯泡的电流为0.5A 。
2．如图所示的电路中，电源电压为3V ，则L 2两端的电压为 V 。
【答案】2.5【详解】由图知道，灯泡L 1与L 2串联，电压表测的是L 1两端的电压，因为电源电压是3V ，所以电压表选择的量程应是0到3V ，故电压表的读数为0.5V ，由串联电路电压的特点知道，L 2两端的电压为21-3V -0.5V 2.5V U U U ===3．如图所示，电源的电压6V 保持不变，S 闭合后电压表示数为2V ，则灯L 2两端的电压为 V ；通过L 1的电流 通过L 2的电流。
（选填“大于”“小于”或“等于”）【答案】 4 等于【详解】[1]由电路图知，两灯串联在电路中，电压表测L1两端的电压，据串联电路的电压特点知，灯L2两端的电压U2=U-U2=6V-2V=4V[2]据串联电路的电流特点知，通过两灯的电流相同。
所以通过L1的电流等于通过L2的电流。
4．如图所示，开关闭合后，两个电压表的示数分别为图示，则L1两端的电压为V。
【答案】5.3【详解】[1]由电路图1可知，L1与L2串联，电压表V2测电源的电压，电压表V1测L2两端的电压。
因串联电路中总电压等于各分电压之和，且V2的示数大于V1的示数，电压表V2的量程为0～15V，分度值为0.5V，则电源的电压U=8V电压表V1的量程为0～3V，对应的分度值为0.1V，则灯泡L2两端的电压U2=2.7V灯泡L1两端电压U1=U﹣U2=8V﹣2.7V=5.3V5．如图所示，电源电压保持不变，当S1断开、S2闭合时，电压表示数为4.5V；当S1闭合、S2断开时，电压表示数变为3V ，则灯泡L1和L2两端电压分别是V、V。
16.2串、并联电路中电压的规律(同步练习)(解析版)
人教版九年级物理上册第16章《电压电阻》第2节串、并联电路中电压的规律（同步练习）题型选择题填空题作图题实验题计算题总计题数20 10 0 5 5 401．如图由两节干电池组成的电源电压是（）A．1.5V B．2VC．3V D．4V【答案】C【解析】解：一节干电池的电压是1.5V，图中两节干电池串联，因串联电池组的电压等于各电池的电压之和，所以图中两节干电池组成的电源电压为1.5V+1.5V ＝3V。
故选：C。
2．如图所示，闭合开关S后，电压表V1的示数是2V，V2的示数是4V，则电压表V的示数是（）A．2VB．4VC．6VD．8V【答案】C【解析】解：由图可知，闭合开关S后，该电路为串联电路，电压表V测量电源的电压，电压表V1测量的是灯泡L1两端的电压，电压表V2测量的是灯泡L2两端的电压；在串联电路中，电源电压等于各部分电压之和；电压表V1的示数是2V，V2的示数是4V，则电源电压即电压表V的示数为2V+4V＝6V。
故选：C。
3．如图所示，若电源电压是3V，闭合开关S后，电压表的示数是1.8V，则L2两端的电压是（）A．4.8VB．1.8VC．3VD．1.2V 【答案】D【解析】解：由电路图可知，L1和L2是串联，电压表测L1两端的电压；则由电压表的示数可知，L1两端的电压：U1＝1.8V；由串联电路电压特点可知，L2两端的电压：U2＝U﹣U1＝3V﹣1.8V＝1.2V。
故选：D。
4．如图所示电路中，已知电源电压为10V，闭合开关S后，电压表示数为6V，则（）A．灯L1两端的电压为6VB．灯L2两端的电压为6VC．灯L2两端的电压为4VD．电源电压和灯L1两端的电压之和为6V【答案】B【解析】解：在此题中两个灯泡是串联的，电压表测量的是灯泡L2两端的电压，闭合开关S后，电压表示数为6 V，灯L2两端的电压为6 V；根据串联电路的电压的规律，可以知道灯泡灯L1两端的电压为4V。
故ACD错误，B正确。
16.2串、并联电路中电压的规律同步练习+++---2024-2025学年人教版物理九年级上学期
串、并联电路中电压的规律知识回顾：1、探究串、并联电路中电压的规律的实验注意点：①连接实物图时开关；②电压表连接方式是；③使用规格的灯泡；④多次实验的目的是；多次实验的方法有和。
2、串联电路的电压特点是，数学表达式是。
3、并联电路的电压特点是，数学表达式是。
一、选择题（）1、小温发现家里客厅的灯L1比卧室的灯L2亮，两灯对应的电压U1和U2的大小关系是A、U1＞U2B、U1＜U2C、U1=U2D、无法判断（）2、如图，电压表V1、V2、V3的示数分别是U1、U2、U3；电流表A1、A2的示数分别是I1、I2,那么它们的关系式正确的是A、U2=U1+U3 I1=I2B、U1=U2=U3 I1=I2C、U1+U2=U3 I1＜I2D、U2=U1+U3 I1＞I2（）3、如图电路，开关闭合时两个小灯泡正常发光，两个电压表指针均指在如图位置，L1、L2两灯的电压分别为A、1.5V 7.5VB、1.5V 6VC、1.5V 1.5VD、6V 1.5V（）4、用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压不相等，由此判断两盏电灯的连接方式是A、一定是串联B、一定是并联C、串联、并联都有可能D、无法判断（）5、如图，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出AB、BC、AC两端的电压分别为U AB=1.5V，U BC=1.5V,U AC=3V，在表格中记录数据后，接着的实验步骤是A、整理器材，结束实验B、分析数据，得出结论C、换用不同规格的小灯泡，再测出几组电压值D、换用电压表的另一量程，再测出一组电压值（）6、如图，将开关S闭合后，灯L1和L2均发光，则下列说法正确的A、L1和L2串联B、通过L1和L2的电流一定相等C、L1和L2并联D、L1和L2两端电压不一定相等（）7、如图，开关S接到a时，电压表示数为9V,开关S接到b时，电压表示数为4V，下列说法不正确的A、电源电压为9VB、灯L1两端的电压为4VC、灯L2两端的电压为4VD、灯L1和灯L2的总电压为9V（）9、如图，开关闭合后，L1两端电压与电源电压相等的是（）8、将两灯串联接在电路中，加在它们两端的电压之比为2:1；若把它们并联后接入电路中，则加在它们两端的电压之比为A、2∶1B、1∶2C、1∶1D、条件不足，无法确定二、填空题11、如图是用电压表测量灯L1、L2、L3及A、B与C、D两点间电压的电路。
16.2串、并联电路中电压的规律+同步训练-2024-2025学年人教版物理九年级全一册+
16.2串、并联电路中电压的规律一、单选题1．将灯L1和L2接入同一个电路中，用电压表测得灯L1两端的电压为2.5V，L2两端的电压为2.5V，则（）A．两灯一定串联B．两灯一定并联C．两灯可能串联也可能并联D．以上说法都不对2．在如图所示的电路中，电源电压为9V，且保持不变，开关S闭合时，电压表的示数为6V，则（）A．L1两端的电压为6V B．L2两端的电压为6VC．L2两端的电压为3V D．L2两端的电压为9V3．将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯L1亮，L2不亮。
对此有下列几种猜想，其中可能的是（）A．L2灯丝断了，灯座未短路B．灯泡L2的电阻太小C．灯泡L2两端电压太大D．通过灯泡L2电流比通过灯泡L1电流小4．将规格完全相同的灯泡L1和L2接入如图所示的电路中，电源电压保持不变，当S、S1、S2都闭合时，电流表的读数是0.48 A，下列说法中你认为错误的是（）A．两个灯泡中的电流相同，都等于0.24 AB．若灯泡L2烧坏，则电流表的读数是0.24 AC．无论断开S1或S2，电流表的读数都是0.48 AD．开关都闭合时，电流表的读数是干路电流，大小等于通过灯泡L1和灯泡L2的电流之和5．如图所示，当开关1S 断开，2S 接通时，电压表读数为6V ，当开关1S 接通，2S 断开时，电压表示数1.8V 。
那么，当1S ，2S 均断开时，小灯泡1L 和2L 两端的电压分别为（ ）A ．0V ；0VB ．1.8V ；6VC ．4.2V ；1.8VD ．1.8V ；4.2V6．图甲所示电路，当闭合开关后，两个电压表指针偏转均为图乙所示，则电灯L 1和L 2两端的电压分别为（ ）A ．10V 2.5VB ．2.5V 10VC ．2.5V 2.5VD ．12.5V 10V7．柳晶婷同学同学设计了如图所示的电路，闭合开关后，电压表V 1的示数为1.5V ，电压表V 2的示数为0.6V ，则该电路中（ ）A ．两灯并联B ．表V 1测电源电压C ．表V 2测电源电压D ．电源电压为2.1V8．如图，闭合开关S 时两灯泡都不亮，电流表指针几乎不动，电压表指针有明显偏转，则该电路的故障可能是（ ）A ．电流表开路或接线柱未接好B ．从a 点到L 2到b 的电路中有短路C ．L 2灯丝断了或L 2灯座接线柱未接好D ．电流表、两个灯泡都坏了9．如图所示电路，闭合开关1S 、2S ，小灯泡1L 和2L 均正常发光，两电表都有示数，下列判断不正确的是（ ）A ．用电压表测1L 、2L 两端电压示数相等B ．电流表2A 的示数比1A 的小C ．灯1L 被短路时，2L 不发光D ．仅断开2S 只有一个表有示数二、填空题10．教室内日光灯正常工作的电压为 V ，日光灯与控制它的开关的连接方式是 （选填“串联”或“并联”）。

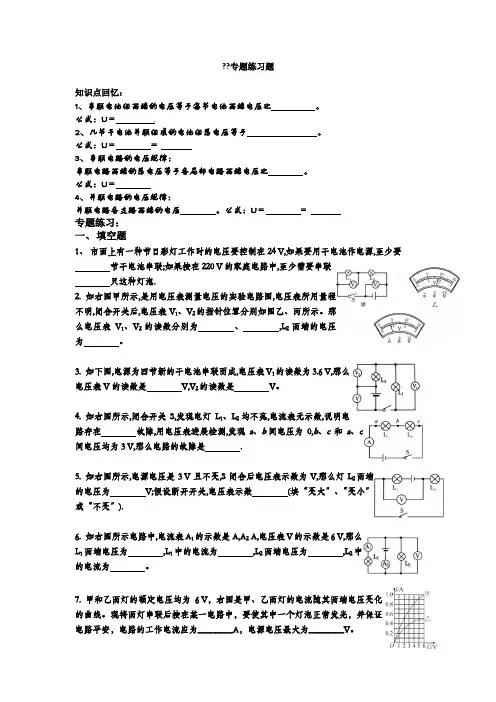

16.2串并联电路电压的规律专项练习题
专题练习题知识点回忆：1、串联电池组两端的电压等于每节电池两端电压之。
公式：U＝2、几节干电池并联组成的电池组总电压等于。
公式：U＝=3、串联电路的电压规律：串联电路两端的总电压等于各局部电路两端电压之。
公式：U＝4、并联电路的电压规律：并联电路各支路两端的电压。
公式：U＝=专题练习：一、填空题1、市面上有一种节日彩灯工作时的电压要控制在24 V,如果要用干电池作电源,至少要节干电池串联;如果接在220 V的家庭电路中,至少需要串联只这种灯泡.2. 如右图甲所示,是用电压表测量电压的实验电路图,电压表所用量程不明,闭合开关后,电压表V1、V2的指针位置分别如图乙、丙所示。
那么电压表V1、V2的读数分别为、,L2两端的电压为。
3. 如下图,电源为四节新的干电池串联而成,电压表V1的读数为3.6 V,那么电压表V的读数是V,V2的读数是V。
4. 如右图所示,闭合开关S,发现电灯L1、L2均不亮,电流表无示数,说明电路存在故障,用电压表进展检测,发现a、b 间电压为0,b、c和a、c间电压均为3 V,那么电路的故障是.5. 如右图所示,电源电压是3 V且不变,S闭合后电压表示数为V,那么灯L2两端的电压为V;假设断开开关,电压表示数(填“变大〞、“变小〞或“不变〞).6. 如右图所示电路中,电流表A1的示数是 A,A2 A,电压表V的示数是6 V,那么L1两端电压为,L1中的电流为,L2两端电压为,L2中的电流为。
7. 甲和乙两灯的额定电压均为6 V，右图是甲、乙两灯的电流随其两端电压变化的曲线。
现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路平安，电路的工作电流应为________A，电源电压最大为________V。
8.某同学连接的电路如右图所示,他所用的电源是四节新干电池串联组成的电池组,当他将开关闭合后,电压表的示数为V,那么L1两端的电压为,L2两端的电压为。
9.如右图甲所示,当开关S由接B点转到接点A时,电压表示数变化如图乙所示,那么灯泡L2两端的电压是V,电源电压是V。
16-2 串并联电路中电压的规律(解析版)-2023-2024学年九年级物理全一册同步学与练(人教)
第十六章电压电阻第2节串并联电路的电压规律1.能正确将电压表接入待测电路，并能画出相应的电路图。
2.能正确使用电压表测量串并联电路中用电器两端的电压，进一步联系连接电路和使用电压表的技能。
3.能通过实验探究，归纳总结出串并联电路中电压的规律。
一、串联电路的电压规律：1.实验电路图：2.实验步骤：（1）按照电路图连接实物图；（2）将电压表分别并联在电路中AB 之间、BC 之间、AC 之间，并分别记录测量的电压值；（3）换用另外的不同规格的小灯泡再多测几次次；用不同的电源（电压）也可以实现多次测量。
3.实验表格：实验次数L 1两端的电压U 1/VL 2两端的电压U 2/V总电压U/V第一次测量第二次测量第三次测量4.实验结论：在串联电路中，各用电器两端电压之和等于电源电源；公式表达：U=U 1+U 2+…+U n；意思理在串联电路中，电源电压被各用电器分了；若用电器的规格相同，则分到的电压也相同。
二、并联电路的电压规律：1.实验电路图：2.实验步骤：（1）按照电路图连接实物图；（2）将电压表分别并联在电路中AB 之间、CD 之间、EF 之间，并分别记录测量的电压值；（3）换用另外的不同规格的小灯泡再测一次。
（或者换电源也可以）3.实验表格：实验次数L 1两端的电压U 1/VL 2两端的电压U 2/V总电压U/V第一次测量第二次测量第三次测量4.实验结论：在并联电路中，各支路上的电压相等，且等于电源电压；公式表达：U=U 1=U 2=…=U n。
知识点一：串并联电路电压的规律【探究重点】（1）在串联电路中，总电压等于各导体两端电压之和。
表达式：U=U 1+U 2+U 3（2）并联电路中，各支路两端的电压相等且等于电源电压。
表达式：U=U 1=U 2=U 3【例题精讲】（2022•烟台）如图所示，电源电压不变，闭合开关S ，电压表V 1的示数为6V ，电压表V 2的示数为2V 。
下列说法中正确的是（）A．L1两端电压为2VB．电源两端电压为4VC．断开开关，只将电压表V2换成电流表，则L1与L2串联D．断开开关，将两个电压表都换成电流表，则L1与L2并联【答案】D【思路点拨】（1）（2）由电路图可知，两灯泡串联，电压表V1测电源的电压，电压表V2测L2两端的电压，根据V1的示数即可得出电源电压；根据串联电路的电压特点求出L1两端的电压；（3）断开开关，只将电压表V2换成电流表，据此思路点拨电路的连接方式；（4）电流表相当于导线，由此思路点拨两个电压表都换成电流表时电路的连接情况。
136探究串、并联电路中的电压练习题(含答案).doc
13.6探究串、并联电路中的电压练习题（含答案）13.6探究串、并联电路中的电压练习题一.选择题（共13小题）1.（2015?南充）如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A・ 6V 1.5VB・ 7.5V 1.5VC. 1.5V 7.5V D・ 1.5V 6V2.（2015?郴州）如图所示，电源电压为6V,闭合开关后，电压表的示数为4V,下列描述不正确的是（）A・L1两端电压为2VB・L1两端电压为4VC. L2两端电压为4VD・L1和L2两端电压之和为6V3.（2014?贺州）如图所示的电路图，开关S接到a时，电压表示数为9V,开关S接到b时，电压表示数为4V,下列说法不正确的是（）A.电源电压为9VB•灯L1两端的电压为4VC.灯L2两端的电压为4VD.灯L1和灯L2的总电压为9V4.（2014?宿迁）如图所示，电源电压9V保持不变，当开关S闭合时，灯泡LI、L2均正常发光，电压表示数为3V,则灯泡L1两端的电压是（）A・ 3VB・ 6VC・ 4.5VD ・ 9V5.（2014?自贡）如图所示的电路中，闭合开关，电压表VI的示数是7.5V,电压表V2的示数为9V,若电源电压为12V,则L2两端电压是（））A・ 4.5VB・ 5.5VC・ 3V D・ 2V6.（2015?祁东县校级模拟）小明按如图甲所示电路进行实验，当开关闭合后，VI和V2的指针位置完全一样，如图乙所示，造成这一现象原因是（）A.可能L1开路B.可能L2短路C.可能VI和V2所选量程不相同，L1短路D.可能VI和V2所选量程不相同，电路各处完好7.（2016?铁岭模拟）如图所示，电源电压恒定.当开关S1断开，S2闭合时，电压表的示数如甲图所示；当开关S1闭合，S2断开时，电压表的示数如乙图所示，则灯LI、L2两端的电压分别为（）A. 3.5V 8.5VB・ 8.5V 3.5VC・ 3.5V 5.0VD. 5.0V 3.5V8.（2015?西乡塘区二模）如图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V,则（）A.L1两端的电压为3VB・L2两端的电压为3VC. L2两端的电压为2VD・L1两端的电压为5V9.（2014?青海）小红家卫牛间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示.下列说法中正确的是（））A.换气扇和照明灯不能同时工作B.换气扇和照明灯只能同时工作C.换气扇和照明灯工作时，通过它们的电流一定相等D.换气扇和照明灯工作时，它们两端的电压一定相等10.（2013?广州）如图所示，灯泡L1比L2亮，电压表V2示数为6V, 下列说法正确的是（）A・VI示数为6VB・VI示数大于6VC. V示数小于6V D・V示数大于6V11.（2008?巢湖模拟）下面说法正确的是（）A.电路断开后，电路中的电流为零，因此电源电压也为零B.电路两端只要有电压，电路中就一定有电流C.电压表有一定的量程，使用时选择的量程越大越好D.在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等12.（2016?宜昌）如图所示电路.开关闭合后两灯发光.以下说法正确的是（）A.电压表V的示数一定等于VI的示数B.电压表V的示数一定大于VI的示数C.电流表A的示数一定等于A1的示数D.电流表A的示数一定等于A1的示数的2倍13.（2014?新罗区模拟）在如图所示的电路中，开关闭合后，三个灯泡的电压一定相等的电路是（）ABC）D・二.填空题（共12小题）14.（2014?永州）如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端得到电压分别为V和V.15.（2013?铜仁市）如图甲乙两电路，已知甲图VI的读数是3V, V2 的读数是V；若乙图VI的读数是4V,V2的读数是5V,则V的读数是V.16.（2012秋?阜宁县校级期中）①如图，要使LI、L2组成串联电路，则闭合开关;要使LI、L2组成并联电路，则闭合开关；开关不能同时闭合，否则会发生损坏电源.②如图甲所示电路，当S闭合时，两个电压表的指针位置均为乙图所示，则则L1两端的电压为V, L2两端的电压为V.17.（2012秋?成华区期中）小明和小亮探究“并联电路电压的关系”，小明先按图甲所示电路图连成图乙的实物图（电压表尚未连接）（1）小亮一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现（选填“开路”或“短路”）现象，小灯泡LI、L2都不会亮，还可能造成损坏.（2）小亮只更改跟LI、L2的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了.请在需要改动的导线上打X并改正.（指出一种即可）（3）接下来，他们按图丙所示电路图连接了三个电压表.实验过程中，电压表V2的示数如图丁所示，则电压表V的示数是V.）（2015秋?宜城市期中）小明同学对串联电路电压规律进行了探究（1）闭合开关，发现L1不发光，L2比较亮，电压表示数为零，贝9小灯泡L1的故障是・（2）排除故障后，小明正确测出了L1两端的电压，在测L2两端的电压时，小明为了节省时间，打算采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上.此操作可能会导致电压表出现的现象是・（3）最后，小明按照止确的方法测出了L1、L2、AC之间的电压UL1=2.4V,UL2=1.4V,UAC的示数如图乙所示，读出UAC二，并得出了实验的最终结论.（4）此实验依然存在着一定的缺陷，你的改进方法是：・19.（2014秋?沛水县校级月考）瑞瑞同学在中考物理实验时，对串联电路电压规律进行了探究.【猜想与假设】串联电路总电压等于各用电器两端的电压之和【设计与进行实验】（1）按如图所示的电路图连接电路；（2）闭合开关，用电压表测出L1两端的电压；（3）在测L2两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；（4）测出AC间的电压.【交流与评估】（1）在拆接电路时，开关必须・（2）瑞瑞同学用上血第（3）步骤的方法（填“能”或“不能”）测出L2两端的电压，理由是：・（3）方法改正后，所测出AB、BC、AC间的电压记录在表格屮•瑞瑞同学分析实验数据得出的结论是：串联电路总电压等于各用电器两端的电压之和，且各用电器两端电压相等•瑞瑞的结论是的（填“正确”或“错误”）.造成错误的原因主要是瑞瑞实验中所选用的两只灯泡的规格是的（填“相同”或“不同”）.）■20.（2012?荔湾区一模）甲、乙两位同学分别设计了“探究串联电路的电压规律”的实验，他们各自设计的实验电路图以及实验数据记录如下所示（两位同学实验时电路的连接和记录的数据都没有错（1）从他们的实验数据可以看岀，串联电路两端电压与各部分电路电压之间的关系是：・（2）乙同学从他的实验数据屮断定，“串联电路屮各部分电路的电压一定相等”，这是因为他选用的两个电阻Rl、R2的大小关系是：R1 R2（选填“〉”、“V” 或“二”）.（3）请你分别指出两位同学的在实验设计上各有哪些可以改进的地方・21.（2012秋?惠城区校级月考）按照课本要求探究串联电路中电圧的规律，小明设计的电路如图所示.根据电路图把电压表分别接入到电路中的AB、BC、AC之间，测出它们的电压，填入表中：）（2）在表格中记录数据后，下一步首先应该做的是A.整理器材，结束实验B.换用不同规格的小灯泡，再测出几组电压值C.分析数据，得出结论D.换用电压表的另一量程，再测出一组电压值（3）通过对上面数据的分析，可以得出的结论是：（4）指岀表格的设计有哪个地方不合理？・22.（2012秋?成华区期中）如图所示，若电源电压为6V,电压表的示数为3.8V,则灯L1两端的电压U1=V,灯L2两端的电压U2=V,若S断开，电压表的示数为V.23.（2015?揭阳）某手电筒是由电池、开关和三颗相同的LED灯连接而成.工作时每颗灯珠都正常发光且电压都为U,如果从正在发光的手电筒中取下其中的一颗灯珠，发现另外两颗灯珠不发光，则手电筒中三颗灯珠是联的，手电筒电源的电压为・24.（2015秋?永登县期中）两个小灯泡串联在电路中，电源电压为16伏，现测得其中一个小灯泡两端的电压为6V,通过这个小灯泡的电电流为0.5安，则另一个小灯泡两端的电压为V,通过它的电流为A.25.（2016?南雄市校级一模）如图电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V,则灯L1 两端电压为V,灯L2两端的电压为V,电源电压为V.）13.6探究串、并联电路中的电压练习题参考答案与试题解析一.选择题（共13小题）1.（2015?南充）如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A・ 6V 1.5VB・ 7.5V 1.5VC. 1.5V 7.5V D・ 1.5V 6V【解答】解：（1）由电路图可知，电压表V2示数应大于电压表VI示数,而两电压表指针位置相同，则电压表V2量程是0〜15V,分度值是0.5V, 电压表示数UV2二7.5V；电压表VI量程是0~3V,分度值是0.1V,电压表示数UV1 二1.5V；（2）电阻R2 的电压U2=UV1=1.5V,电阻R1 的电压U1 二UV2 - U2=7.5V -1.5V=6V；故选A.2.（2015?郴州）如图所示，电源电压为6V,闭合开关后，电压表的示数为4V,下列描述不正确的是（）A・L1两端电压为2VB. L1两端电压为4VC. L2两端电压为4VD・L1和L2两端电压之和为6V【解答】解：因为电压表测L2两端的电压，所以L2两端的电压U2二4V,又因为LL、L2串联，则L1和L2两端电压之和为6V,所以L1两端的电压为U1=U - U2=6V - 4V=2V.综上所述，选项ACD正确，B错误.故选B.3.（2014?贺州）如图所示的电路图，开关S接到a时，电压表示数为9V,开关S接到b时，电压表示数为4V,下列说法不正确的是（）A.电源电压为9VB•灯L1两端的电压为4VC.灯L2两端的电压为4VD.灯L1和灯L2的总电压为9V【解答】解：当开关S接到a时，两灯泡串联，电压表测电源的电压，即电源的电压U二9V,故AD正确；当开关接到b时，两电阻仍然串联，电压表测L2两端的电压，即灯L2两端的电压U2=4V,故C正确；•・•串联电路的总电压等于各分电阻两端的电压之和，・••灯L1两端的电压U1=U - U2=9V - 4V=5V,故B错误.故选B.4.（2014?宿迁）如图所示，电源电压9V保持不变，当开关S闭合时，灯泡L1.L2均正常发光，电压表示数为3V,则灯泡L1两端的电压是（）A.3VB・ 6VC・ 4.5VD・ 9V【解答】解：因为L1与L2串联，电压表测L2两端的电氐并且串联电路两端电压等于各部分电压之和，所以灯泡L1两端的电压：U1=U- U2=9V - 3V=6V. 故选B.5.（2014?自贡）如图所示的电路中，闭合开关，电压表VI的示数是7.5V,电压表V2的示数为9V,若电源电压为12V,则L2两端电压是（）A・ 4.5VB・ 5.5VC・ 3V D・ 2V【解答】解：由电路图可知，三灯泡串联，VI测口、L2两端的电压，V2测L2、L3两端的电压,由于串联电路中总电压等于各分电阻电压Z和，贝!J U1+U2二7.5V ------------------------- ①解得U2二4.5V.故选：A.6.（2015?祁东县校级模拟）小明按如图甲所示电路进行实验，当开关闭合后，VI和V2的指针位置完全一样，如图乙所示，造成这一现象原因是（））A.可能L1开路B.可能L2短路C.可能VI和V2所选量程不相同，L1短路D.可能VI和V2所选量程不相同，电路各处完好【解答】解：A、若LI开路，V2没示数，VI测的是电源电压，有示数，不符合题意；B、若L2短路，V2没示数，VI测的仍是电源电压，冇示数，不符合题意；C、若LI短路，VI和V2都测量L2两端电压，所用量程不同时，指针位置不可能完全一样，与题意不符；D、电路完好时，VI测的是电源电压，V2测的是L2两端电压，两表指针一样，说明VI选的是大量程，V2用的是小量程，故D是止确的.故选D.7.（2016?铁岭模拟）如图所示，电源电压恒定.当开关S1断开，S2闭合时，电压表的示数如甲图所示；当开关S1闭合，S2断开时，电压表的示数如乙图所示，则灯LI、L2两端的电压分别为（）A・ 3.5V 8.5VB・ 8.5V 3.5V C・ 3.5V 5.0V D・ 5.0V 3.5V【解答】解：根据图甲可知，电压表的量程为0〜15V,分度值为0.5V, 示数为8.5V；根据图乙可知，电压表的量程为0〜15V,分度值为0.5V,示数为3.5V；当开关S1闭合，S2断开时，电压表测L1两端的电压，故L1两端的电压为3.5V；电压表因为串联电路两端电压等于各部分电压之和，所以L2两端的电压：8.5V - 3.5V=5V.故选C.& （2015?西乡塘区二模）如图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V,则（））A.L1两端的电压为3VB・L2两端的电压为3VC. L2两端的电压为2VD・L1两端的电压为5V【解答】解：由电路图可知，两灯泡串联，电压表测L2两端电压，电压表示数是3V,则L2两端电压U2=3V,故—正确、C错误；灯L1两端电压U1=U - U2=5V - 3V=2V,故AD错误；故选B.9.（2014?青海）小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示.下列说法中正确的是（）A.换气扇和照明灯不能同时工作B.换气扇和照明灯只能同时工作C.换气扇和照明灯工作时，通过它们的电流一定相等D.换气扇和照明灯T作时，它们两端的电压一定相等【解答】解：AB、两电器并联并口都有单独开关控制，则通过电键的控制两用电器可以单独工作，也可以同时工作，故AB错误；C、由于两电器功率不同，则电流不一定相同；故C错误；D、由并联电路的特点可知工作时两端的电压一定相等，故D正确. 故选D.10.（2013?广州）如图所示，灯泡L1比L2亮，电压表V2示数为6V, 下列说法正确的是（）A・VI示数为6VB・VI示数大于6VC・V示数小于6VD. V示数大于6V ）【解答】解：根据电路可知，两灯泡并联，电压表V测量电源电压, 电圧表VI测量L1两端电圧，电压表V2测量L2两端电压，而并联电路两端电压相等，因此电压表V、电压表V2、电压表V2的示数相等，都等于6V.故选A.11.（2008?巢湖模拟）下面说法止确的是（）A.电路断开后，电路中的电流为零，因此电源电压也为零B.电路两端只要有电压，电路中就一定有电流C.电压表有一定的量程，使用时选择的量程越大越好D.在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等【解答】解：A、电源是提供电压的装置，为电路提供电压，断开开关，无电流，但电源电压仍然存在，故A错；B、电路两端有电压，如果是开路，电路中就没有电流，故B错；C、被测电压不能超出了电压表的量程，否则电压表将被烧坏，故C 错；D、在并联电路中，各支路（每个灯泡）两端的电压相等，故D正确.故选D.12.（2016?宜昌）如图所示电路.开关闭合后两灯发光.以下说法止确的是（）A.电压表V的示数一定等于VI的示数B.电压表V的示数一定大于VI的示数C.电流表A的示数一定等于A1的示数D.电流表A的示数一定等于A1的示数的2倍【解答】解：（1）由图可知，两灯泡并联，电流表A1测量支路L1的电流，电流表A测量干路上的电流，电压表V测量电源电压，电压表VI 测量灯泡L1两端电压；故AJF确；（2）由于并联电路各支路电压等于电源电压，故电压表V的示数一定等于VI的示数；由于并联电路中干路上的电流等于各支路电流Z和，所以电流表A的示数一定大于A1的示数，由于不知道两灯的规格，所以不能确定电流表A 的示数一定等于Al的示数的2倍，故BCD错误;故选A.13.（2014?新罗区模拟）在如图所示的电路屮，开关闭合后，三个灯泡的电压一定相等的电路是（））A・B・C・D・【解答】解：A、图中三个灯泡串联，故二［个灯泡的电压不一定相等，故A错误；B、图屮有两个灯泡串联，故三个灯泡的电压不一定相等，故B错误；C、图中两灯泡并联，然后再与另一个灯泡串联，故三个灯泡的电压一定不相等，故C错误；D、图中三个灯泡并联，故三个灯泡的电压一定相等，故D正确.故选D.二.填空题（共12小题）14.（2014?永州）如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端得到电压分别为V和V.【解答】解：因为电阻R1和R2串联，而电压表VI测量的是电源电压，电压表V2测量的是R2电压，所以电压表VI的示数比电压表V2的示数大；故电压表VI选的是0-15V的量程分度值为0.5V,根据指针位置, 电压表读数为6V；电压表V2选的是0-3V的量程，分度值为0.1V,根据指针位置，电压表读数为1.2V；根据串联电路的电压关系U1=U - U2=6V-1.2V=4.8 V・故答案为：4.8； 1.2.15.（2013?铜仁市）如图甲乙两电路，己知甲图VI的读数是3V, V2 的读数是V；若乙图VI的读数是4V,V2的读数是5V,则V的读数是V.）【解答】解：（1）因为并联电路两端电压相等，所以电压表V2的示数等于电压表VI的示数，即为3V；（2）因为串联电路两端电压等于各部分电压之和，所以电压表V的示数等于电压表VI、V2之和，即4V+5V二9V.故答案为：3； 9.16.（2012秋?阜宁县校级期中）①如图，要使UL、L2组成串联电路，则闭合开关；要使LI、L2组成并联电路，则闭合开关；开关不能同时闭合，否则会发生损坏电源.②如图甲所示电路，当S闭合时，两个电压表的指针位置均为乙图所示，则则L1两端的电压为V, L2两端的电压为V.【解答】解：（1）如图，要使LI、L2组成串联电路，则闭合开关S3, 要使LI、L2组成并联电路，则闭合开关S1S2,同时开关S1S2S3不能同时闭合，这样会导致短路以损坏电源；（2）由题中的图可知：电压表VI测的是电源电压；电压表V2测的是L1两端的电压.即VI的示数应大于V2的示数；VI应选的量程是0〜15V,其分度值是0.5V,读数（即电源电压）为6V； V2选的量程是0〜3V,其分度值是0.1V,读数（即L1两端的电压）为1.2V；所以，灯泡L2两端的电压为:U2=U - U1=6V - 1.2V=4.8V；故答案为：①S3； S1S2； S1S2S3；短路；②1.2； 4・&17.（2012秋?成华区期中）小明和小亮探究“并联电路电压的关系”，小明先按图甲所示电路图连成图乙的实物图（电压表尚未连接）（1）小亮一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现（选填“开路”或“短路”）现象，小灯泡LI、L2都不会亮，还可能造成损坏.（2）小亮只更改跟LI、L2的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了.请在需要改动的导线上打X并改止.（指出一种即可）（3）接下来，他们按图丙所示电路图连接了三个电压表.实验过程中，电压表V2的示数如图丁所示，则电压表V的示数是V.）【解答】解：（1）根据焦耳定律，在电阻一定，通电时间一定时，电流越大，产生的电热越多.如图连接，其他条件相同，AC导线把两个小灯泡都短路了，会造成电路中电流增大，产牛的电热过多，烧坏电源.只更改跟LI、L2的四个接线柱A、B、C、D相连的某根导线的一端, 将导线②的上端A改接到B或D,也可以将导线①的右端C改接到B或D, 就使电路连接正确了.如下图所示：（2）该电压表选择的是小量程，所以分度值是0.1V,所以电压表的示数2.5V；由于该电路是并联，所以电压表VI、V2和V示数相等，所以电压表V的示数是2.5V.故答案为：(1)短路；电源；(2)图见上面的解析；(3) 2.5； (2015秋?宜城市期中)小明同学对串联电路电压规律进行了探究(1)闭合开关，发现L1不发光，L2比较亮，电压表示数为零，则小灯泡L1的故障是・(2)排除故障后，小明正确测出了L1两端的电压，在测L2两端的电压时，小明为了节省时间，打算采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上.此操作可能会导致电压表出现的现象是・(3)最后，小明按照正确的方法测出了L1、L2、ACZ间的电压UL1=2.4V, UL2=1.4V, UAC的示数如图乙所示，读出UAC二，并得出了实验的最终结论.(4)此实验依然存在着一定的缺陷，你的改进方法是：・【解答】解：(1)发现L1不发光，L2比较亮，电压表示数为零，说明灯L1的没冇电流通过，即L1短路了；(2)只断开电压表A接点，并改接到C接点上，而B接点不动，电流表正负接线柱接反了，闭合开关后，电压表指针反向偏转，所以不能测出L2两端的电压.(3)由实验数据可知:L1A2的总电压为：U二UL1+UL2二2.4V+1.4V二3.8V；电压表测量AC间电压，所以选择电压表选择的是0〜15V量程；电压表分度值为0.5V,所以示数为4V；(4)为得出普遍结论，应更换不同规格的灯泡，或改变电源电压, 进行多次实验，测出多组实验数据.故答案为：（1）短路；（2）电压表指针反向偏转；（3） 4；（4）换用不同规格灯泡多次实验.19.（2014秋?淆水县校级月考）瑞瑞同学在中考物理实验时，对串联电路电压规律进行了探究.【猜想与假设】串联电路总电压等于各用电器两端的电压之和【设计与进行实验】（1）按如图所示的电路图连接电路；（2）闭合开关，用电压表测出L1两端的电压；（3）在测L2两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；（4）测出AC间的电压.【交流与评估】（1）在拆接电路吋，开关必须・（2）瑞瑞同学用上面第（3）步骤的方法（填“能”或“不能”）测出L2两端的电压，理由是：・（3）方法改正后，所测出AB、BC、AC间的电压记录在表格中•瑞瑞同学分析实验数据得岀的结论是：串联电路总电压等于各用电器两端的电压之和，且各用电器两端电压相等•瑞瑞的结论是的（填“止确”或“错误”）.造成错误的原因主耍是瑞瑞实验屮所选用的两只灯泡的规格是的（填“相同”或“不同”）.【解答】解：（1）在拆接电路时，开关必须断开；（2）当电压表B点不动，只断开A点，并改接到C点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L2两端的电压；（3）由表屮数据可知：UAB+UBC二UAC,但串联电路屮各用电器两端电压不一定相等，结论错误的原因是他选用了相同规格的灯泡进行实验；・（4）不足之处是：他只做了一次实验，而没有进行多次测量，只凭一组实验数据得岀结论带有偶然性，不能得出正确规律.故答案为：（1）断开；（2）不能；电压表止负接线柱接反了；（3）错误；相同；（4）没有多做几次实验，使实验结果具有偶然性.20.（2012?荔湾区一模）甲、乙两位同学分别设计了“探究串联电路的电压规律”的实验，他们各自设计的实验电路图以及实验数据记录如下所示（两位同学实验）时电路的连接和记录的数据都没有错（1）从他们的实验数据可以看出，串联电路两端电压与各部分电路电压之间的关系是：・（2）乙同学从他的实验数据中断定，“串联电路中各部分电路的电压一定相等”，这是因为他选用的两个电阻Rl、R2的大小关系是：R1 R2（选填“>”、“V” 或“二“）.（3）请你分别指出两位同学的在实验设计上各有哪些可以改进的地方・【解答】解：（1）由表屮实验数据可知，在串联电路屮，串联电路两端电压之和等于各部分电路电压之和.（2）两电阻串联，通过它们的电流I相同，它们两端的电压U相同, ・・・|二，・・・由R二可知，它们的电阻阻值相等.（3）由甲乙两同学的实验数据记录表格可知，他们的实验应进行如下改进：甲同学可在电路中串接一个滑动变阻器，或改变电源的电压，进行多次测量；乙同学应使用两个阻值不同的电阻.故答案为：（1）串联电路两端电压等于各部分电路电压的和.（2）二・（3）甲同学可在电路屮串接一个滑动变阻器，或改变电源的电压，进行多次测量；乙同学应使用两个阻值不同的电阻.21.（2012秋?惠城区校级月考）按照课本要求探究串联电路中电压的规律，小明设计的电路如图所示.根据电路图把电压表分别接入到电路中的AB、BC、AC之间，测出它们的电压，填入表中：）（2）在表格中记录数据后，下一步首先应该做的是A.整理器材，结束实验B.换用不同规格的小灯泡，再测出几组电压值C.分析数据，得出结论D.换用电压表的另一量程，再测出一组电压值（3）通过对上面数据的分析，可以得出的结论是：（4）指出表格的设计有哪个地方不合理?【解答】解：（1）由于电压表选择的是大量程，所以其分度值是0.5V, 故电压表的示数是6V；（2）通过实验数据分析总电压与各部分电路电压之间的关系，只能验证一次，所以发现实验次数太少，需要多次测量，为使多次测量更具普遍性，耍更换灯泡规格，或改变电源电压；（3）据表中的数据能看出，串联电路中，各个部分的电压之和等于总电压；（4）为了得出普遍规律，一次实验是不够的，故此实验数据表格只设计了一次实验，为了得出普遍规律，应多设计出几次实验的数据记录表来；故答案为：（1） 6；（2） B;（3）在串联电路中，各部分电压之和等于总电压；（4）此实验数据表格只设计了一次实验，为了得出普遍规律，应该多设计几次.22.（2012秋?成华区期中）如图所示，若电源电压为6V,电压表的示数为3.8V,则灯L1两端的电压U1二V,灯L2两端的电压U2二V,若S断开，电压表的示数为V.【解答】解：开关闭合时，电压表测量L1两端的电压，则灯L1两端的电压U1=3.8V；由串联电路中电压关系（电路两端的总电压等于各用电器两端电压之和）可知，灯L2两端的电压U2二U - U1=6V - 3.8V二2.2V；）若S断开，电压表通过灯泡L2并联在电源上，测量的是电源电压，所。
串并联电路中的电压关系题库及答案
16.2 探究串并联电路中电压的规律同步练习题1、串联电路两端的总电压等于 ；并联电路中，各个支路两端的电压 ；各家用电器之间是 的（填“串联”或“并联”）.2、一种小彩灯的额定电压是48V ，要接在220V 的电路中，至少要串联 只这种彩灯，每只小彩灯两端的实际电压是 V.3、某晶体管收音机正常工作时的电压为6 V ，若用干电池做电源，则需要 节新干电池 联才行.4、如图所示，电源电压保持不变，当开关1S 闭合，2S 断开时，电压表的示数为3V ；当1S 断开，2S 闭合时，电压表的示数为5V ，则灯1L 两端的电压为 V ，灯2L 两端的电压为 V ，电源电压为 V.5、在下图所示的电路中，电源是由3节干电池串联而成的，则当S 闭合后电压表V 的示数为 V ，电压表 V 1的示数为 V ，电压表 V 2的示数为 V.6、如图所示，已知电源电压为10 V ，且当开关闭合后，电压表V 1的示数是7 V ，电压表V 2的示数是8 V ，则灯1L ，2L ，3L 两端电压的分别为（ ）A ．2 V ，5 V ，3 VB ．1 V ，6 V ，2 VC ．5 V ，2 V ，3 VD ．3 V ，2 V ，5 V7、小张家的卫生间按如图所示的电路安装了照明灯和换气扇，它们（ ）A 、只能各自独立工作，而不能同时工作B 、只能同时工作，而不能各自独立工作C 、工作时通过的电流一定相等D 、工作时两端的电压一定相等8、如图所示的电路中，闭合开关S 后，灯1L 和2L 都不亮，但电压表有示数，其故障原因可能是（ ）A 、灯1L 断路B 、灯1L 短路C 、灯2L 断路D 、灯2L 短路9、如图所示的电路中，电源电压保持不变.当开关S 1断开、S 2闭合时，电压表的示数为4.5V ；当开关S 1闭合、S 2断开时，电压表的示数为3V ，则灯L 1和L 2两端的电压分别为（ ）A ．3V 和4.5VB ．1.5V 和4.5VC ．3V 和1.5VD ．1.5V 和3V10、用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压并不相等，则由此可判断出两盏电灯的连接方式是（ ）A ．一定是串联B ．一定是并联C ．串并联都有可能D ．无法判断11、若将20只完全相同的小灯泡串联接在220 V 的电路中，则每只小灯泡两端的电压为 V ，若将这20只完全相同的小灯泡并联在电压为110 V 的电路中，则每只小灯泡两端的电压为 V 。
探究串并联电路电压的规律练习及答案.
探究串并联电路中电压规律练习题及答案
一、填空题
1、串联电路中，总电压等于总电压每一部分电路的电压。
2、并联电路中，总电压等于总电压每一支路的电压。
3、一只手电筒内装有三节干电池，则它的总电压是
4
、图所示．则B 金属片是电源的
正极。
二、选择题。
1出ab 、bc 、ac 两端的电压分别为U ab =2V，U 数据后．下一步应该做的是A ．整理器材．结束实验
B C
D
2、如图3s A 2 2灯丝断了
1L 1灯丝断了
3、小明在做电学实验时，按下图连接一个电路，电源电压不变，闭合开关后，灯Ｌ1Ｌ2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。
产生这一现象的原因是（ C ）
A ．灯Ｌ1短路
B ．灯Ｌ2短路
C ．灯Ｌ1断路
D ．灯Ｌ2断路
图12
4、在图6（a ）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b ）所示，则电阻R 1和R 2两端的电压分别为（ B ）
A ．4.8V ，1.2V ；
B ．6V ，1.2V ；
C ．1.2V ，6V ；
D ．1.2V ，4.8V .
3．请将右图中的实物按要求连接成电路图。
要求：两灯泡串联，电压表测L 2的电压。
