地图学原理考点整理
第一章 地图
地图的定义：遵循一定的数学法则，将客体上的地理信息，通过科学的概括，并运用符号
系统表示在一定载体上的图形，以传统它们的数量和质量，在时间和空间上的分布概况与发
展状况。
地图的基本特征：特殊的数学法则、特定的符号系统、特异的地图概括、独特的传输信息
的通道。地图投影方法、比例尺和控制定向构成了地图的数学发展则，保证了地图的精度。
地图的构成要素：数学要素、地理要素、图边要素（辅助要素）。
数学要素：地图投影、比例尺、控制点。
地理要素：自然地理要素（水系、地貌、土质、植被）
社会经济要素（居民地、交通线、境界线、独立地物）
图边要素：图名、图号、图例、比例尺、接图表、等高距、坡度尺等
地图学的概念：是以空间信息图形表达、存储和传输为目的，综合研究地图实质、制作技
术及其使用方法的综合性学科。
地图学的研究对象是地图，任务是研究地图理论、地图制作和地图使用。
地图的制作方法：实测成图法和编绘成图法。大比例尺普通地图制作常采用实测成图法；
中小比例尺普通地图制作常采用编绘成图法；专题地图制作一般采用编绘成图法。
传统实测成图法常分为：图根控制测量、地形测量、内业制图和制版印刷几个过程。
第二章 地图的数学基础
一、坐标系
1、地图上确定地理要素分布位置和几何精度的数学要素：坐标网、控制点、地图投影以及
比例尺等。
2、建立数学要素：地球形状和大小（大地控制）→曲面转化为平面（地图投影）→大与小
的矛盾（比例尺）。
3、椭球体的三要素：长轴a，短轴b，扁率f=a-b/a
4、大地控制的主要任务：确定地面点在地球椭球体上的位置。
包括：点在地球椭球面上的平面位置（经度纬度）；确定点到大地水准面的高度（高程）。
5、地理坐标系：用经纬度表示地面点位的球面坐标系。
包括：天文经纬度：表示地面点在大地水准面上的位置。
大地经纬度：表示地面点在参考椭球面上的位置。
地心经纬度：以地球椭球体质量中心为基点。
简述地图形状符号的基本原则

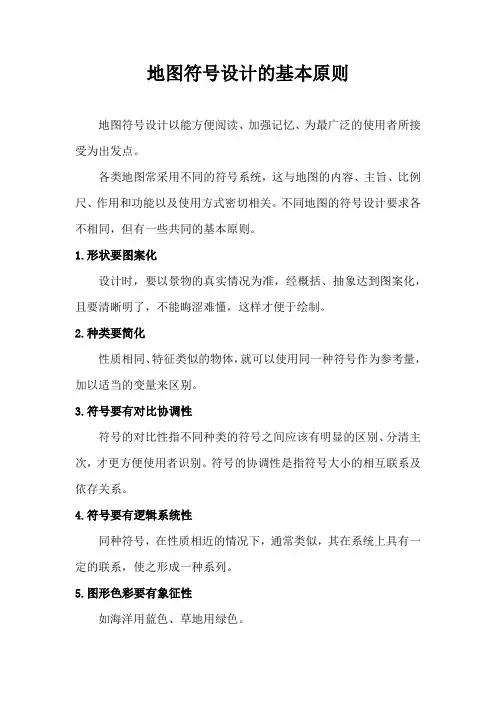

地图符号设计的基本原则
地图符号设计以能方便阅读、加强记忆、为最广泛的使用者所接受为出发点。
各类地图常采用不同的符号系统，这与地图的内容、主旨、比例尺、作用和功能以及使用方式密切相关。不同地图的符号设计要求各不相同，但有一些共同的基本原则。
1.形状要图案化
设计时，要以景物的真实情况为准，经概括、抽象达到图案化，且要清晰明了，不能晦涩难懂，这样才便于绘制。
2.种类要简化
性质相同、特征类似的物体，就可以使用同一种符号作为参考量，加以适当的变量来区别。
3.符号要有对比协调性
符号的对比性指不同种类的符号之间应该有明显的区别、分清主次，才更方便使用者识别。符号的协调性是指符号大小的相互联系及依存关系。
4.符号要有逻辑系统性
同种符号，在性质相近的情况下，通常类似，其在系统上具有一定的联系，使之形成一种系列。
5.图形色彩要有象征性
如海洋用蓝色、草地用绿色。 6.整体要有艺术性
有艺术性的地图符号也是一种美感和享受的结合。
地图学笔记 第二部分
地图学(2)
1) 地图符号
1. 地图符号的实质：是一种科学抽象的过程，它是对地图对象的第一次综合。
2. 地图符号的基本功能：既表现客观世界，又把地图符号作为直接认识对象而从中获取信息、认知世界，它表现出“读”和“写”的双重功能。
3. 地图符号分类：
按符号表现的制图对象几何特征分类：点状符号、线状符号和面状符号。
按符号与地图比例尺的关系分类：依比例尺符号（面），非比例符号（点）和半比例符号（线）。
按符号表示的地理尺寸分类：定性符号、等级符号和定量符号（比率）。
按符号的形状特征分类：几何符号，艺术符号，线状符号，面状符号，色域符号，文字符号等。
4. 符号基本视觉变量：能够引起视觉差别的图形或色彩变化因素称为视觉变量。包括形状、尺寸、方向、明度、密度、结构、颜色和位置。
5. 视觉变量能够形成的效果：整体感和差异感，等级感，数量感，质量感，动态感和立体感。
6. 视觉变量的扩展：发生时长，变化速率，变化次序和节奏。
7. 制图对象的基本特征标志：
定位特征：物体位置和空间范围
性质特征：辨别不同类型对象的标志
空间结构特征：对象外部形状特征，包括轮廓形状和内部空间差异
数量特征：对象数量大小和数量关系的标志，包括间隔尺度和比率尺度
关系特征：对象所处的地位和与其他对象的关系
时间特征：确定对象性质或数量时的点或时段标志，反映对象的发展过程。
8. 制图对象的关系特征：表现为对地图符号系统分类、分级及层次结构及空间组合。即地图符号的系统性。地图对象的关系特征，逻辑性强、层次分明，地图制图时通过符号系统来表现各种关系。如表示各种类型树木的符号。
9. 描述制图对象的性质特征主要使用哪些变量？它们在设计不同类型的符号时有什么区别？变量主要是形状、颜色、结构、方向。而明度和密度是次要手段。点状符号通过颜色和结构表现；线状符号通过形状、颜色和结构来表示；面状符号通过形状、结构和方向来表示。
地图的艺术
地图的色彩设计——艺术与技术共存
地图作为描述、研究人类生存环境的一种信息载体，融科学、艺术于一体。随着地图的广泛运用和人们对地图审美能力的不断提高，地图美学越来越受到重视，地图色彩设计作为地图美学的重要组成部分，起着美化地图，引导读者欣赏、研读地图的作用。下面笔者对地图美学中色彩的设计谈几点体会，以供参考。
一、地图美的表现形式
1．外观美：地图的外观美是视觉环境的重要条件。地图的外观同地图内容无本质联系，但是地图的图幅整饰，如图边设计、图名字体和图面配置等，在地图设计时是要认真考虑的。地图的外观还表现在图幅的大小、地图的风格等方面。
2．基质美：地图的基质是指用来在其上面绘制地图的材料。地图基质的选择同地图用途和当时的技术条件有关。基质在地图审美活动中可以影响读者的情感，如旅游图如果能印在大的手帕上，不仅可以作为一张地图，同时也是一件工艺品。
3．构图美：构图包括地图的平衡和趣味中心的建立。地图的平衡是地图设计中常强调的一个问题，因为它能使人称心和愉快。强调趣味中心不仅要考虑层次性，而且要强调构图的合理性，主次分明。如果一张地图主次不分明，会让读者感到无所适从，心理上产生一种不安情绪，不利于地图信息的高效率传递。
4. 符号美：地图符号是一种专用的图解符号，采用便于空间定位的形式来表示各种物体与现象的性质和相互关系。地图符号不仅种类多、大小各异，而且其尺寸、形状、方向等对整幅地图的美观有直接影响。因此地图符号的设计必须考虑地图的主题和内容，及读者的心理和社会环境等因素。
5．注记美：地图上的注记是否美观端庄对地图美有直接影响。影响地图注记美的因素有字体、颜色、大小、间隔及位置等。我国在地图上使用的汉字字体繁多，有宋体、等线体、仿宋体、隶书、魏碑及美术体等。不同的字体，不仅有不同的书法要领，而且在不同的地图上用途也不同。经过长时间的制图和用图实践，地图的注记形成了许多约定俗成的形式，需要制图工作者反复琢磨比较。
地图图例知识点总结
地图图例知识点总结
一、 地图图例的基本结构
地图图例通常包括四个要素：图例标题、图例符号、图例说明和图例边框。
1. 图例标题
图例标题是对地图图例整体内容的概括。它可以告诉读者这份地图图例的主题和内容，帮助读者更好地理解地图。
2. 图例符号
图例符号是地图中用来代表不同地理要素的符号。地图中的各种地理要素，如河流、山脉、城市等，都会用不同的符号来表示，图例符号就是用来解释这些符号的含义。
3. 图例说明
图例说明是对图例符号的解释说明。它会告诉读者不同符号代表的具体地理要素，以及这些符号的含义和特点。通过图例说明，读者可以更清楚地理解地图上的各种符号和颜色的含义。
4. 图例边框
图例边框是图例的边框线，用来将图例内容围起来，突出显示。边框线的设计和样式会影响整个图例的美观性和清晰度。
二、 地图图例的设计原则
设计一个清晰、易懂的地图图例需要遵循以下原则：
1. 简洁明了
地图图例的内容应当简洁明了，符号和说明要言简意赅，避免过多的文字或复杂的符号。
2. 相关性
地图图例的内容应当与地图的主题相关。不相关或无关的符号和说明会使图例变得混乱，影响读者的理解和使用。
3. 一致性
地图图例中的符号和说明应当保持一致，避免出现混淆或冲突的情况。
4. 易于辨识 地图图例中的符号应当易于辨识，颜色和形状要鲜明突出，以便读者能够清晰地辨认和理解。
5. 有序性
地图图例内容宜按照一定的顺序排列，便于读者按序查找信息，提高使用效率。
三、 地图图例的类型
地图图例根据地图的种类和内容，可以分为不同的类型，下面我们来介绍一些常见的地图图例类型：
1. 自然地理要素图例
自然地理要素图例用于说明地图上各种自然地理要素的符号和颜色，如海洋、湖泊、河流、山脉、森林等。它通常包括水体、地形、植被等符号的说明。
2. 人文地理要素图例
人文地理要素图例用于说明地图上各种人文地理要素的符号和颜色，如城市、村庄、道路、铁路、机场等。它通常包括建筑物、交通线路、人口密度等符号的说明。
地图符号
第三章：地图符号
§3－1 地图符号与注记
一、地图符号的概念:
地图符号：表示地图信息空间位置、大小、数量和质量特征的特定的点、线、几何图形和文字、数字等称为地图符号。
二、地图符号的实质
地图符号就是用概括性、综合性和概念化，的手段，通过归纳、分类、分级等方法，用抽象的具有共性的符号，来表示某一类（级）地理事物。
其实质上就是对地理事物进行了一次制图综合。它表示了复杂繁多的地理事物，科学地反映了地理事物的群体特征和本质规律。
三、地图符号的作用
是直观形象地表示地理事物的形式，有四个方面：
1）.保证空间位置有较高的几何精度，并可量测。
2）.对地理事物抽象、概括和简化，使图面清晰易读。
3）.能表示具体事物，抽象事物；能表示宏观，又能表示微观。
4）.在平面上建立空间模型，以便分析
四、地图符号的构成要素
图形、尺寸和颜色称为其三要素。
1．符号的图形
是反映地理要素的外形和特征的，具有象征性、艺术性和表现力，要便于区分，又便于阅读记忆。
以正射投影为主，以透视图形和几何图形为辅。
2．符号的尺寸:尺寸大小与地图内容、用途、比例尺、分辨力、制图印刷有关。
常以图形区别事物的类别，尺寸区别等级。区分符号时，以图形为主，以尺寸为辅的方式。
3．符号的颜色:用颜色的优点：l）增强地图各要素分类分级的概念。
2）简化了符号图形。
3）提高了地图的视觉效果。
1.按图形特征分类
（l）正形符号:正射投影，符号与地物形状一致或相似，保持的比例关系。用于表示较大物体，如森林、湖泊、街区等。
（2）侧形符号:透视投影，符号与地物的侧面形状相似。用于较小的物体，如烟囱、水塔、独立树等。
（3）象征符号:象征性的会形、会意符号，如风车、矿井和气象站符号，分别象征各自的风叶、风镐和风向标。
地图符号设计
地图符号的评析、设计与应用
一、地图符号评析
以下是一幅加拿大地图，我将就里面的五个地图符号做些评析
1、
这属于面状符号，表示的是机场。由一个圈以及里面的红色简易飞机图组成。
图形简单 而形象，十分易懂，颜色搭配也比较合理。
2、
这属于线状符号，表示的是国界线。而且此符号十分简洁，由红色虚线组成，红色本身就是比较显眼的色彩，用于表现国界线正好。
3、
这属于面状符号，表示的是首都。有黄色正方形包含一个红色小正方形组成，黄色具有庞大稳定的含义，用来表示一个国家，而中间的红色方块显得十分
突出，此符号简约不简单地表达了首都这个地理位置。
4、
这属于面状符号，表示的是湖。符号很简单，由淡蓝色方块表示，这个符
号十分形象，蓝色本就是湖的颜色。
5、
这属于面状符号，表示的是海港。符号选取深蓝色，与海的颜色接近，显得
深沉而深远，图形是一个简易的船的图形，海港与船只的确有着紧密的联系，用
来表示海港也很形象。
二、地图符号设计与应用
1
、这是个地图符号表示的是邮局，绿色是邮局的标志性颜色，而
整个符号就是一个简易的邮筒，上面写着post四个字母。邮局的主要工作就是
负责邮寄信件包裹等，而邮筒具有象征性的意义。
2
、这个地图符号表示的是图书馆，图书馆主要以藏书为主，所以
在我设计的地图符号中，由三本颜色不同的书组成，颜色不同表示图书种类繁杂，
有三本表示图书馆藏书甚多。
3
、这个地图符号表示的是美术馆。符号由一个相框中配上一副简笔
画组成。美术馆主要是用来展示一些艺术品的，而我觉得我设计的地图符号以它
鲜明的色彩拥有了独特的艺术感。
4
、这个地图符号表示的是加油站。符号是一个油桶的简易图形，加
油站里主要就是油桶了，所以油桶当之无愧为加油站的标志性物体。我选择了红
色，一来是因为油桶大多数是红色的，二来是因为我觉得红色很显眼，十分突出，
适合作为加油站地图符号的主要色调。
5
、这个地图符号表示的是五金店。符号主要就是一个简笔画的螺丝，
地图符号的艺术性设计
第３３卷第１期 ２０１０年２月 测绘与空间地理信息
ＧＥＯＭＡＴＩＣＳ＆ＳＰＡＴＩＡＬ ＩＮＦＯ 朋ＨＴＩＯＮ ＴＥＣＨＮＯＬＯＧＹ Ｖｏ１．３３，Ｎｏ．１ Ｆｅｂ．．２０ｌ０
地图符号的艺术性设计
孙广宇。一，刘海砚 ，王志超 ，陈晓慧
（１．信息工程大学测绘学院。河南郑州４５００５２；２．６５０１５部队，辽宁大连１１６３００）
摘要：从艺术性设计的角度出发，主要从４个方面阐述了地图符号的设计：地图符号艺术性设计的重要意义；地
图符号的分类和组织；地图符号艺术性设计的基本原则；地图符号艺术性设计的发展趋势。
关键词：地图符号；艺术性设计；视觉感受
中图分类号：Ｐ２８３．１ 文献标识码：Ｂ 文章编号：１６７２—５８６７（２０１０）Ｏ１—００５７—０４
Ｔｈｅ Ａｒｔｉｓｔｉｃ Ｄｅｓｉｇｎ ｏｆ Ｍａｐ Ｓｙｍｂｏｌ
ＳＵＮ Ｇｕａｎｇ—ｙｕ 一，ＬＩＵ Ｈａｉ—ｙａｎ ，ＷＡＮＧ Ｚｈｉ—ｃｈａｏ ，ＣＨＥＮ Ｘｉａｏ—ｈｕｉ
（１．Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｓｕｒｖｅｙｉｎｇ ａｎｄ Ｍａｐｐｉｎｇ，Ｉｎｆｏｒｍａｔｉｏｎ Ｅｎｇｉｎｅｅｒｉｎｇ Ｕｎｉｖｅｒｓｉｔｙ，Ｚｈｅｎｇｚｈｏｕ ４５００５２，Ｃｈｉｎａ； ２．ＰＬＡ ６５０１５，Ｄａｌｉａｎ １１６３００，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｉｎ ｔｈｅ ｖｉｅｗ ｏｆ ａｒｔｉｓｔｉｃ ｄｅｓｉｇｎ，ｔｈｉｓ ｐａｐｅｒ ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ ｄｅｓｉｇｎ ｏｆ ｍａｐ ｓｙｍｂｏｌ ｆｒｏｍ ｆｏｕｒ ａｓｐｅｃｔｓ：ｐｏｉｎｔｉｎｇ ｏｕｔ ｔｈｅ ｉｍｐｏｒｔａｎｔ
ｓｉｇｎｉｆｉｃａｎｃｅ ｏｆ ａｒｔｉｓｔｉｃ ｄｅｓｉｇｎ ｉｎ ｍａｐ ｓｙｍｂｏｌ；ｄｉｓｃｕｓｓｉｎｇ ｔｈｅ ｃｌａｓｓｉｆｉｃａｔｉｏｎ ａｎｄ ｏｒｇａｎｉｚａｔｉｏｎ ｏｆ ｍａｐ ｓｙｍｂｏｌ；ｅｘｐａｔｉａｔｉｎｇ Ｏｉｌ ｔｈｅ ｐｒｉｍａｒｙ ｒｕｌｅｓ ｏｆ ａｒｔｉｓｔｉｃ ｄｅｓｉｇｎ ｉｎ ｍａｐ ｓｙｍｂｏｌ；ｔｈｉｎｋｉｎｇ ａｂｏｕｔ ｔｈｅ ｄｅｖｅｌｏｐｉｎｇ ｔｒｅｎｄｓ ｏｆ ａｒｔｉｓｔｉｃ ｄｅｓｉｇｎ ｉｎ ｍａｐ ｓｙｍｂｏ１． Ｋｅｙ ｗｏｒｄｓ：ｍａｐ ｓｙｍｂｏｌ；ａｒｔｉｓｔｉｃ ｄｅｓｉｇｎ；ｖｉｓｕａｌ ｆｅｅｌｉｎｇ
知识讲解 5.3 地图和平面图
5.3地图和平面图
【学习目标】
1、初步学会运用地图的图形语言----地图符号和注记
2、运用经纬网和方向标来判定方位
3、运用地图上的比例尺来计算距离
4、学会绘制简单的平面示意图和线路图
【要点梳理】
要点一、地图上的符号
广义的地图符号是指表示各种事物现象的线划图形、色彩、数学语言和注记的总和，也称为地图符号系统。 狭义的地图符号是指在图上表示制图对象空间分布、数量、质量等特征的标志和信息载体，包括线划符号、色彩图形和注记。
地图符号属于表象性符号。它以其视觉形象指代抽象的概念。它们明确直观、形象生动，很容易被人们理解。客观世界的事物错综复杂，人们根据需要对它们进行归纳（分类、分级）和抽象，用比较简单的符号形象表现它们，不仅解决了描绘真实世界的困难，而且能反映出事物的本质和规律。因此，地图符号的形成实质上是一种科学抽象的过程，是对制图对象的第一次综合。
要点二、地图上的符号分类
1、按地图的几何性质分为点状符号、线状符号和面状符号。
点状符号指符号具有点的性质，不论符号大小，实际上以点的概念定位，而符号的面积不具有实地的面积意义；
线状符号指它们在一个延伸方向上有定位意义，而不管其宽度。
面状符号具有实际的二维特征，它们以面定位，其面积形状与其所代表对象的实际面积形状一致。
点和线的定位可以是精确的，也可以是概括的。
符号的点、线、面特征与制图对象的分布状态并没有必然的联系。虽然在一般情况下人们总是寻求用相应的几何性质的符号表示对象的点、线、面特征，但是不一定都能做到这一点，因为对象用什么符号表示既取决于地图的比例尺，也取决于组织图面要素的技术方案。河流在大比例尺地图可以表现为面，而在较小比例尺地图上只能是线；城市在大比例尺地图上表现为面，而在小比例尺地图上是点。由于地图上要素组织的需要，面状要素也可以用点状和线状符号表示。如用点状符号表示全区域的性质特征（分区统计图表、点值符号、定位图表）；用等值线表现面状对象等。
