初中物理：最新简单机械作图题
1.用滑轮组拉出陷人泥中的汽车．在图中画出最省力的绳子绕法．
2.画出图中杠杆的支点、动力、阻力、动力臂和阻力臂．
3．按要求画出滑轮组的穿绳情况：（动滑轮重力不计，F为拉力）
4.如图所示，重200 N的均匀木板AB在细绳拉力作用下保持静止．请你根据所给出的标度画出木板受到的重力和拉力的示意图，以及拉力的力臂．
5.物体M在杠杆AOB作用下如图静止，试在A点作出使杠杆在如图位置平衡时的最小力。
6.如图所示，工人师傅想把一个重800牛的油桶滚上一个台阶，他沿最省力的方向推动油桶．在图中画出这个力F和它的力臂L（支点O已在图中给出）．
7．画出使杠杆AB在所示位置静止时所用最小力F的作用点和方向。
8．杠杆AO在力F1、F2的作用下处于静止状态L2是力F2的力臂，在图中画出力F1的力臂L1和力F2。
9.小明同学利用定滑轮设计了一种拉动窗帘的简易装置．设计时他采用一根闭合的拉线绕在滑轮上，在右侧拉动这根拉线，就可以实现窗帘的打开与闭合．请你在图上画出这根拉线在滑轮上的绕法以及窗帘细线与拉线的连接。
10.如图所示，O是杠杆的支点，画出力的力臂，并用字母L表示．
11．小强想把一货物吊到楼上去，已知货物重1000 N，小强最大的拉力为300 N，如果使用滑轮组，至少需要几个滑轮？如何装配？
12．要想用一个最小的力，推着一个圆筒越过障碍物，试在图上画出此力的作用点和方向．
13．在杠杆上的A点挂一重物，在C点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置．试画出这个力的示意图和力臂．
14.已知物体重800 N，滑轮重50 N，要用不大于200 N的力将重物匀速提起，那么动滑轮和重物要用几段绳子来承担？请选择一个合适的滑轮组，并将它的装配图画出来．
15.如图所示，是用道钉撬撬起道钉的示意图，画出动力F对支点O的力臂。
16.用滑轮组提升重1000N的物体A。
如果每个滑轮重50N，绳子能承受的最大拉力为500N。
请在图中画出绕绳方法。
17.画出图中，加在杠杆上的动力F的力臂．
35、如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，请完成下列问题：
（1）在图中画出鱼线对钓鱼竿拉力F2的力臂l2；
（2）钓鱼竿属于杠杆(选填“省力”、“费力”或“等臂”)。
专题16简单机械的作图(原卷版)
专题16 简单机械的作图（原卷版）1、滑轮组的计算技巧:先对滑轮进行行受力分析,再找出动力与阻力之间的关系,最后利用平衡力的知识求解。
2、使用滑轮组提升物体，不计摩擦和蝇重时有: (1)W 有=G 物h 。
(2)W 额=G 动h 。
(3)nF=G 物+G 动。
(4)动物G G G +=η。
考点1 杠杆力臂的作法1．杠杆的支点、动力作用点和阻力作用点都必须在杠杆上，力臂和力的作用线必须垂直，千万不能把支点到力的作用点的距离当做力臂。
2．力臂的画法一般分如下几步： ①确定杠杆主体结构，找到支点O ；典例分析＋变式训练考点直击②分清杠杆受到的阻力和动力（容易错画为杠杆对其他物体的力），画好动力作用线和阻力作用线；③从支点向力的作用线引垂线（用虚线表示），画出垂足；支点到垂足的距离就是力臂，用大括号标注出来，并用1l 表示动力臂，2l 表示阻力臂。
力臂的画法简记为：一找点，二画线，三作垂线段，四标符号。
【典例1】如图是一种活塞式抽水机的示意图，其中手柄AOB 是一个杠杆。
请在图中画出手柄被提起过程中作用在A 点的动力1F （用力最小）的力臂1L ，以及作用在B 点的阻力2F 。
【典例2】如图所示，是小明同学用撬棍撬石头的情景，石头重为600N ，画出石头受到重力的示意图(O 点是力的作用点），画出F 的力臂。
【变式训练1】如图是羊角锤拔钉子时的示意图，请画出用羊角锤拔钉子时阻力2F ，用力的最小力的作用点和方向，并画出最小力的力臂l 。
【变式训练2】如图所示，杠杆OB 可绕O 点转动，请作出物体A 所受重力的示意图和使杠杆在图示位置平衡的最小力的力臂L 。
考点2 杠杆最小动力作图最小动力作图此类问题中，一般情况下，“阻力×阻力臂”为一定值，要使动力最小，必须使动力臂最大。
最长动力臂的画法：若动力作用点已经给出，那么支点到动力作用点的连线作动力臂就是最长的力臂；若动力作用点没有给出，则选择杠杆上离支点最远的点为动力作用点，二者的连线就是动力臂。

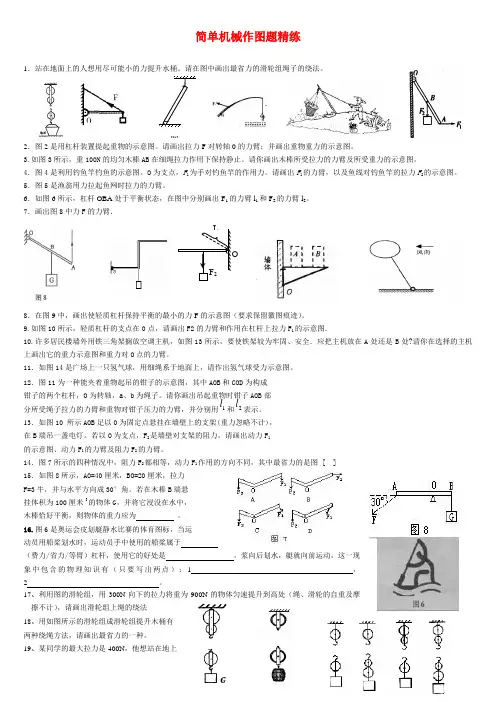

九年级物理 简单机械作图精炼 人教新课标版
图简单机械作图题精练1．站在地面上的人想用尽可能小的力提升水桶。
请在图中画出最省力的滑轮组绳子的绕法。
2．图2是用杠杆装置提起重物的示意图。
请画出拉力F 对转轴0的力臂；并画出重物重力的示意图。
3.如图3所示，重100N 的均匀木棒AB 在细绳拉力作用下保持静止。
请你画出木棒所受拉力的力臂及所受重力的示意图。
4．图4是利用钓鱼竿钓鱼的示意图。
O 为支点，F 1为手对钓鱼竿的作用力。
请画出F 1的力臂，以及鱼线对钓鱼竿的拉力F 2的示意图。
5．图5是渔翁用力拉起鱼网时拉力的力臂。
6．如图6所示，杠杆OBA 处于平衡状态，在图中分别画出F 1的力臂l 1和F 2的力臂l 2。
7．画出图8中力F 的力臂．8．在图9中，画出使轻质杠杆保持平衡的最小的力F 的示意图（要求保留徽图痕迹）。
9.如图10所示，轻质杠杆的支点在0点，请画出F2的力臂和作用在杠杆上拉力F 1的示意图．10.许多居民楼墙外用铁三角架搁放空调主机，如图13所示，要使铁架较为牢固、安全．应把主机放在A 处还是B 处?请你在选择的主机上画出它的重力示意图和重力对O 点的力臂。
11．如图14是广场上一只氢气球，用细绳系于地面上，请作出氢气球受力示意图。
12．图11为一种能夹着重物起吊的钳子的示意图，其中AOB 和COD 为构成钳子的两个杠杆，O 为转轴，a 、b 为绳子。
请你画出吊起重物时钳子AOB 部分所受绳子拉力的力臂和重物对钳子压力的力臂，并分别用1l 和2l 表示。
13．如图10 所示AOB 足以0为固定点悬挂在墙壁上的支架(重力忽略不计)，在B 端吊一盏电灯。
若以O 为支点，F 2是墙壁对支架的阻力，请画出动力F 1的示意图、动力F 1的力臂及阻力F 2的力臂。
14．图7所示的四种情况中，阻力F 2都相等，动力F 1作用的方向不同，其中最省力的是图 [ ]15．如图8所示，AO=40厘米，BO=20厘米，拉力F=3牛，并与水平方向成30°角。

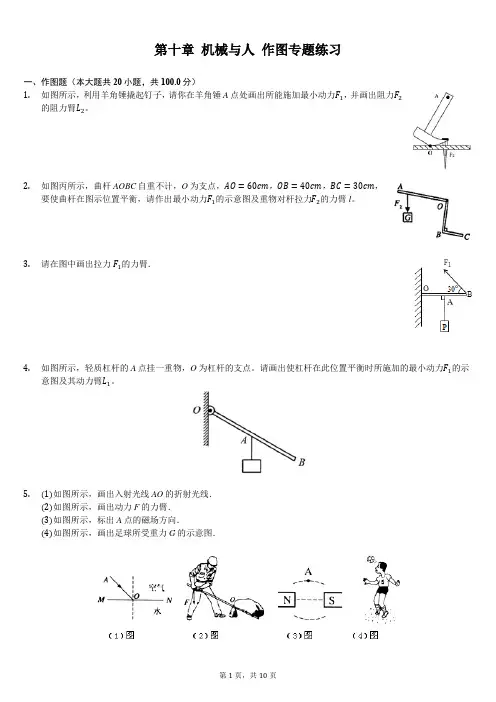

初中物理机械与人 作图专题练习(含答案解析)
第十章机械与人作图专题练习一、作图题（本大题共20小题，共100.0分）1.如图所示，利用羊角锤撬起钉子，请你在羊角锤A点处画出所能施加最小动力F1，并画出阻力F2的阻力臂L2。
2.如图丙所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位置平衡，请作出最小动力F1的示意图及重物对杆拉力F2的力臂l。
3.请在图中画出拉力F1的力臂．4.如图所示，轻质杠杆的A点挂一重物，O为杠杆的支点。
请画出使杠杆在此位置平衡时所施加的最小动力F1的示意图及其动力臂L1。
5.(1)如图所示，画出入射光线AO的折射光线．(2)如图所示，画出动力F的力臂．(3)如图所示，标出A点的磁场方向．(4)如图所示，画出足球所受重力G的示意图．6.工人站在地面用滑轮组匀速提升重物，请在如图所示的滑轮组上画出绕线。
7.如图所示，铡刀工作时的动力F1，O为支点。
请在图中作出动力臂L1和铡刀受到的阻力F2的示意图。
8.在如图所示中，O是杠杆的支点，画出力F的力臂并用字母L标明．9.画出图中力F的力臂并用字母L标明．10.画出如图所示拉力F的力臂．11.画出所示杠杆的动力臂L1和阻力臂L2．12.如图所示，一重为G的均匀木棒，可绕O点转动.若让木棒静止在图示位置，请画出木棒所受重力和作用在A点能使杠杆平衡的最小动力F的示意图．13.画出图中力F1、F2、F3的力臂．14.作出F1、F2的力臂15.画出将小车从泥潭拖出的最省力绕线方法．16.如图所示为某街道路灯悬挂的情境图.画出斜拉钢丝对横杆拉力F的示意图和对应的力臂L．17.在图中，画出杠杆AB在图示位置静止时作用在A端点的最小力F的方向及其力臂L．18.根据图要求，画出滑轮组的绕法．19.图是某住宅小区大门限制汽车进出的起落杆，请在图中画出两个力对O点的力臂。
20.按题目要求作图：(1)如图甲所示，画出物体AB在平面镜中所成的像．(2)如图乙所示，O点为杠杆的支点，画出力F1的力臂和阻力F2的示意图．(3)标出丙图中通电螺线管和小磁针的南北极(用“S”和“N”表示)．答案和解析【答案】1. 解：力臂越长越省力，最长的力臂即支点与作用点的连线，然后根据力臂的画法作出垂直于力臂的作用力即可。
八年级下册物理《简单机械》4类作图题专练
类型一：杠杆和力臂的作图1.）请画出图中力F的力臂，并以“l”表示。
答案：2、画出图中动理F₁的力臂l₁。
答案：3.如图所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂l。
答案：4、如图所示是一种抽水马桶水箱自动上水装置的示意图。
当水箱内的水达到一定高度时，浮标带动杠杆AOB压住入水口，停止上水。
请在图中画出动力F₁、阻力F₂和动力臂l₁。
答案：类型二：杠杆最小力作图1、旅行箱在拉力作用下静止于图示状态，O点为旅行箱的重心，A为拉力的作用点，请在图中画出旅行箱的重力以及最小拉力F的示意图。
答案：2、如图所示，工人师傅想用最省力的方法把一个油桶推上台阶，此时油桶可相当于一个杠杆。
请你在图中作出杠杆的支点O和最小动力F的示意图。
答案：3.如图所示，用一根硬棒搬动一个石块，棒的上端A是动力的作用点，若要用最小的力搬动石块，请标出杠杆的支点O，并画出最小动力F的示意图。
答案：4、如图甲是教室里的学生座椅，乙图是它的侧面简图，要在C点用最小的力F使座椅绕A开始逆时针转动，请在图乙中画出：①F的力臂；②F的示意图。
答案：类型三：滑轮及滑轮组作图1、如图所示，轻质动滑轮处于平衡状态。
请在图中画出物体所受的重力（体现动滑轮省力)，同时标出支点O并画出拉力F对应的力臂l答案：2、如图所示，用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法。
答案：3、一个工人站在地面上，使用如图所示的滑轮组将重物从地面提升到楼顶，要求绳子的自由端要向下拉，请你用笔画线代替绳子，画出滑轮组最省力的绕绳方法。
答案：类型四、重力示意图1、画出图中旋转物体M所受重力的示意图。
答案：2、如图所示，用细线将小球悬挂在竖直墙壁上,请画出小球所受细线拉力及小球对墙壁压力的示意图。
答案：3、如图所示，用力把一个物体压在竖直的墙壁上使其静止，请画出物体所受摩擦力的示意图。
答案：4、小夏用天平测量物体A的质量(如图26所示)，请在图中画出物体A对天平托盘的压力F,要求包含力的三要素。

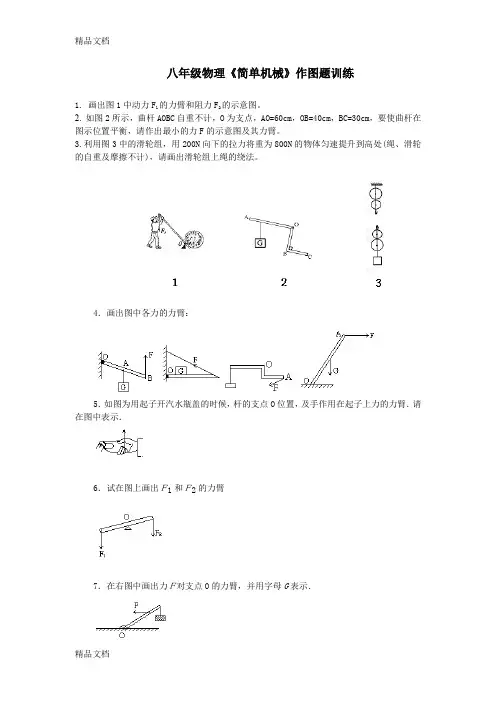

最新八年级物理简单机械作图训练[1]汇总
![最新八年级物理简单机械作图训练[1]汇总](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/083efbbfbceb19e8b9f6ba27.webp)
八年级物理《简单机械》作图题训练1. 画出图1中动力F1的力臂和阻力F2的示意图。
2.如图2所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂。
3.利用图3中的滑轮组，用200N向下的拉力将重为800N的物体匀速提升到高处(绳、滑轮的自重及摩擦不计)，请画出滑轮组上绳的绕法。
4．画出图中各力的力臂：5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．6．试在图上画出Ｆ1和Ｆ2的力臂7．在右图中画出力Ｆ对支点O的力臂，并用字母G表示．8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．9．画出并标明图中Ｆ、G对支点O的力臂．10．画出图中各力的力臂．11．画出图中Ｆ1和Ｆ2的力臂G1和G2．12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）13．图中杠杆所受的重力G和拉力Ｆ的力臂．14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．15．画出图中，加在杠杆上的动力Ｆ的力臂．16．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．18．画出图中力Ｆ1和Ｆ2的力臂，并用G1和G2分别标明．19．画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）20．在图所示的各杠杆中，O是支点，试分别画出Ｆ1，Ｆ2的力臂G1，G2．21．下列所示的杠杆中，O是支点，在图上画出Ｆ1、Ｆ2的力臂，并且用G1、G2表示它们．22．画出下列各力的力臂（如图）23．画出下列各力的力臂（如图）24．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母G1和G2标明．25．画出图中Ｆ1和Ｆ2的力臂．26．在图中，画出力Ｆ1和Ｆ2对杠杆支点O的力臂，并分别用字母G1和G2表示．27．如图所示，一木杆可绕固定轴O自由转动，木杆在水平拉力Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力G对O点的力臂．28．画出图1和图2中各力的力臂．29．如图所示的杠杆，左边挂有两个各重10牛顿的相同钩码，在一个大小为30牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力．30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节O是支点，肌肉收缩，动力Ｆ1作用在A点上，阻力Ｆ2作用在B点上，请在图中画出各力的力臂，在你所画的图中：____表示Ｆ1的力臂，_____表示Ｆ2的力臂．31．用如图所示的杠杆提起重物，O是杠杆的支点，若在A点用力，在图中画出力Ｆ的力臂，并用字母G表示32．用道钉撬来撬铁路枕木上的道钉，O是支点，在图中作出它的动力臂和阻力臂．33．如图所示的杠杆中，O是支点．画出力Ｆ1、Ｆ2的力臂，并用字母G1、G2表示出来．34．先在图中找到支点的位置，然后根据情况确定动力和阻力，再画出各力臂：35．如图所示装置中，O是支点，AO＝BC＝40厘米，OC＝30厘米，在A端悬挂50牛顿的重物时，在B端至少应加多大的力才能使整个装置处于平衡状态．试用力的图示法在图中画出这个力．36．在做“研究杠杆平衡条件”的实验时，挂钩码前，使杠杆在水平位置平衡．实验中只有10个相同的钩码，杠杆上每格等距。
【物理】第12章专题8简单机械作图期末复习课件-2023-2024学年人教版八年级物理下册
10．(2022春·龙湖区期末)如图所示，画出使杠杆AB在图示位置静止 时所用最小力F1、阻力F2及阻力臂l2。
答案图
11．(2022春·惠州期末)如图甲所示为一种搬花神器，用它把花盆抬起 时，相当于一个绕O点转动的杠杆，其简化示意图如图乙所示，请在 乙图中画出杠杆平衡时作用在A点的最小动力F1及其力臂l1。
15．(2022·白云区期末)在图中用线代表绳子，将两个滑轮连成省力的 滑轮组，要求人用力往下拉绳使重物升起，且绕线符合图中要求。
16．(2022·普宁市校级月考)如图所示，在A处或B处的虚框内添加一 个滑轮。利用三个滑轮组成的滑轮组，要求使用时最省力，添加滑轮 并完成滑轮组绕法。
17．(2020·广东模拟)如图所示，某同学想利用图示滑轮组提升重为 300N的重物，若他所用绳的最大承受力为140N，请在图上画出你的绕 绳方法。(不计动滑轮和绳子的重力以及摩擦)
12．(2022春·茂名期中)如图所示，杠杆在力F1的作用下处于静止状 态，请画出力F1的力臂l1及F2。
13．(2022·惠阳区一模)利用如图所示的滑轮组拉着重为10N的物体A 沿水平方向做匀速直线运动。请画出滑轮组最省力的绕线情况，并画 出A对地面压力的示意图。
14．(2022春·高州市期中)如图所示，某工人站在地面上使用由三个滑 轮组成的滑轮组提升重物，请用笔画线代替绳子，画出最省力的绕绳 方法。
答案图：
二、根据力臂画力 6．(2022春·汕头期末)如图所示，杠杆OA在力F1、F2的作用下处于静 止状态，L1是F1的力臂，请在图中画出力F1。
答案图：
三、最小动力的确定 7．(2022秋·香洲区校级月考)如图所示，在杠杆上的A点挂一重物， 在C点对杠杆施加一个最小的力F1，使杠杆平衡在如图所示的位置。试 画出这个最小力F1的示意图和力臂L1，以及重物所受重力的示意图。
中考物理总复习《简单机械作图》专题检测卷-附答案
中考物理总复习《简单机械作图》专题检测卷-附答案学校:___________姓名：___________班级：___________考号：___________1．希腊科学家阿基米德在发现了杠杆原理之后，发出了“给我一个支点，我能够撬动地球”的感慨。
请在设想示意图中，画出作用在A 点的最小动力F 1及阻力F 2。
（图中O 为支点）2．如图所示，工人用最小力F 将圆柱形塑料桶滚上台阶，2O 为圆桶的横截面的圆心，请在图中画出支点1O 以及工人作用在圆桶上的最小动力F 的示意图。
3．如图所示使轻质杠杆在如图所示位置平衡，画出最小动力1F 的示意图和阻力臂2l 。
4．请作出图中物块A 所受的重力和使杠杆在如图所示位置平衡时作用在B 点的最小力F 。
5．作出图中重物A所受重力示意图，并画出力F的力臂l。
6．下图为用起子开启瓶盖的情景，此时起子可以看作是一个支点为O的杠杆，请在图中画出动力1F的力臂1l和阻力2F的大致方向。
7．如图所示，杠杆OA在力F1、F2的作用下处于静止状态，l2是力F2的力臂。
在图中画出力F1的力臂l1以及力F2的示意图。
8．在图中作出撬钉子时施加的最小力F1的示意图和它的动力臂l1。
9．请画出活塞式抽水机的阻力F2及阻力臂L210．请在图中画出作用在A点的力F的力臂。
11．如图所示，要用向下的力提升重物，请画出滑轮组绳子的绕法．12．图中人站在地面上拉重物，画出绳的绕法。
13．如图所示，工人站在A处用较小的力通过滑轮组将重物提起来，请画出滑轮组的绕线。
14．如图，某人站在A处用一根绳子和三个滑轮提起物体B，画出最省力的绕线。
15．用笔画线代替绳子，画出拉动汽车最省力的绕绳方法。
16．如图所示，物体A的质量为100kg，A与地面间的滑动摩擦力是A重力的0.05倍，请你帮小明设计一下绳子的绕法（绳重、滑轮重、滑轮组摩擦均不计），并在图中画出绕法。
参考答案：1．【详解】根据杠杆平衡条件，动力臂越长越省力，力的作用点确定，从支点到动力作用点的距离便为最长的力臂；图中O 为支点，要使杠杆平衡且动力最小，就应该让力F 1作用在A 点，OA 是最长的力臂L 1，则力F 1应与OA 垂直且向下；阻力F 2作用在杠杆上，竖直向下，如图所示：2．【详解】图中1O 为支点，当力臂为直径时，力臂是最长的，从支点1O 做出直径1O A ，可得最小动力F 的力臂l ，从A 垂直1O A 向上画出力F 的示意图；根据杠杆平衡的条件1122F l F l ⨯=⨯在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长。
九年级物理《简单机械》作图专项训练-精选教学文档
九年级物理《简单机械》作图专项训练九年级物理《简单机械》作图专项训练1. 作出下列图中杠杆的动力臂l1和阻力臂l2。
2.(1)如图所示，人的手臂相当于一个杠杆，它的支点在O点。
请画出图中铅球对手的作用力F2的力臂l2。
(2)如图所示是一种门锁把手的示意图，O点是把手的转轴，请画出力F的力臂l。
(3)如图所示，杠杆处于平衡状态。
画出力F对支点O的力臂l。
3.(1)如图所示是一种拉杆式旅行箱的示意图，画出力F 的力臂l。
(2)如图所示，画出重物对起重臂B点拉力F的示意图和该力的力臂l。
(3)如图所示为某同学用扫帚扫地的示意图。
将左手与扫把上端紧握处视为支点，右手施加的力视为动力F1。
请在图中画出动力F1及力臂l1。
4.(1)如图所示，用螺丝刀撬图钉。
画出动力F1的力臂l1和阻力F2的示意图。
(2)如图所示，用杠杆装置提起重物。
请画出拉力F对转轴O的力臂l;并画出重物重力的示意图。
(3)如图所示，杠杆OBA处于平衡状态。
在图中分别画出F1的力臂l1和F2的力臂l2。
5.(1)如图所示，一个绕O点转动的轻质杠杆处于静止状态，已知阻力F2及动力臂l1。
在图中补全阻力臂l2以及动力F1。
(2)轻质杠杆OA在力F1、F2的作用下处于静止状态，l2是F2的力臂。
在图中画出力F1的力臂l1和力F2。
(3)如图所示，杠杆在力F1、F2作用下处于平衡状态，l1为F1的力臂。
请在图中作出F2的力臂l2及力F1。
6.(1)请在图中画出提起抽水机手柄A点的动力F1的力臂l1和B点所受阻力F2的示意图。
(2)请在图中画出压下抽水机手柄A点的动力F1的力臂l1和B点所受阻力F2的示意图。
(3)如图为一指甲剪的示意图，它由三个杠杆组成。
若用F1的力剪指甲时，试画出杠杆ABC的动力臂l1和阻力F2。
7.(1)如图所示，重100N的均匀木棒AB在细绳拉力作用下保持静止。
请你画出木棒所受拉力F的力臂l及所受重力G的示意图。
(2)许多居民楼墙外用铁三脚架ABC搁放空调的主机，如图所示。
2023中考物理二轮复习作图题之简单机械
2023中考物理二轮复习作图题之简单机械学校:___________姓名：___________班级：___________考号：___________一、作图题1．如图所示，杠杆在力1F、2F作用下处于平衡状态，1l为1F的力臂。
请在图中作出2F 的力臂2l及力1F。
2．图甲是一个门把手，握住门把手向下压就可以打开门，门把手可以看成如图乙所示的一个杠杆，O为支点，请你在图乙中画出阻力F2的力臂。
3．如图甲是一款升降座椅装置，其简图如图乙，请在图乙中画出滑轮组的绕线情况，要求绳子的末端绕至按钮处。
4．画出图中轻质杠杆OA的动力和阻力的力臂L1和L2。
5．如图所示，某工人站在地面上使用由三个滑轮组成的滑轮组提升重物，请画出最省力的绕绳方法。
6．如图所示杠杆的B点挂一个重物，在A点施加一个最小的动力使杠杆平衡，请画出最小的动力F1以及杠杆受到的阻力F2。
7．如图，轻质杠杆平衡，请作出动力F1的力臂l1和杠杆所受阻力F2的示意图；8．如图所示，活塞式抽水机AOB部分可视为杠杆，O为支点，请画出作用在手柄A点动力F1的动力臂l1。
9．小刚站在地面上想要缓慢提升重物，在图中画出一种可行的细绳绕系方案。
臂。
11．戥（děnɡ）子是凝聚我国古代劳动人民智慧的一种小型杆秤，图为药房里使用戥子称量中药时的情景，图中已标注阻力F2，请作出阻力臂l2和动力F1。
12．“节约用水，人人有责”如图丙所示是用水后及时关闭水龙头的情景。
水龙头手柄可以视为一根杠杆，请你在图中画出施加在A点的最小动力F1及其力臂L1。
13．如图，是一个电热水壶的简易图，B为重心，用力作用在壶盖上A点时，可将壶盖打开，请在A点画出所需最小力F（O为支点，请保留作图痕迹）及水壶所受的重力的示意图。
14．如图，用滑轮组提升重物，画出最省力的绕线方法。
15．如图，轻质杠杆可绕O点转动，杠杆上吊一重物，在动力F作用下，杠杆静止在水平位置。
图中的l1为动力F的力臂，请作出动力F示意图和阻力臂l2。
人教版2023年八年级下册物理第十二章《简单机械》单元过关练(含答案)
人教版2023年八年级下册物理第十二章《简单机械》单元过关练一、单选题1．骑自行车是一种时尚、环保的运动，深受人们的青睐，如图所示，下列关于自行车的说法正确的是（ ） A ．自行车的车把是一个费力杠杆 B ．自行车的尾灯利用了光的折射原理 C ．自行车轮胎上的花纹是为了减小摩擦 D ．自行车的坐垫较宽大是为了减小压强2．杠杆在日常生活中的使用非常广泛，下列属于省力杠杆的是（ ）A ． 核桃夹子B ．托盘天平C ． 筷子D ． 食品夹3．如图所示，用力打开夹子过程中，标注的夹子支点、动力、阻力正确的是（ ）A ．B ．C ．D ．4．码头上的工作人员，利用如图所示的杠杆将一桶淡水从地面转移到船上（杠杆始终保持水平）。
挂在A 端的的桶重100N ，内部底面积为2600cm ，桶内装有800N 的水，水深1m 。
重600N 的工作人员用绳子竖直拉住B 端，工作人员的脚与地面的接触面积2300cm ，:1:3OA OB =。
下列计算结果错误．．的是（ ）（331.010kg m ρ=⨯水，g 取10N kg ）A ．水对桶底的压强为41.010Pa ⨯B ．水对桶底的压力为600NC ．人对地面的压力为375ND ．人对地面的压强为41.010Pa ⨯5．分别使用图中四种装置匀速提升同一重物，不计滑轮重、绳重和摩擦，最省力的是（ ）A．B．C．D．6．水平桌面上放一个重300N的物体，物体与桌面的摩擦力为60N，如图所示，若不计绳、滑轮的重力及摩擦，当物体以0.1m/s匀速移动时，水平拉力F和绳子自由端移动的速度分别为( )A．30 N0.1 m/s B．30 N0.2 m/ sC．60 N0.2 m/s D．150 N0.1 m/s7．小红用滑轮组将重力为1.5 N的物体匀速提升10 cm的过程中，绳子拉力为1.0 N，绳子自由端移动的距离为30 cm，则滑轮组的机械效率为（）A．50 % B．60 % C．70 % D．80 %8．杆秤是中国独立发明的，是人类历史中使用时间最长的一种衡器，小明利用身边物品自制了一个杠杆，如图所示，他发现杆秤实质是杠杆，在称量范围内，不同物体总会被小小秤砣在秤杆上某个位置找到平衡点，并读出物体质量。
