HX电力机车发展及参数
和谐1型HXD1型电力机车是干线货运用8轴大功率交流电传动电力机车。
该型机车是中国铁路由中外企业联合和谐1型电力机车研发的交流电传动电力机车产品之一。
在被命名为「和谐」型之前，称为DJ4，当时DJ4共有两个型号，第一款是由株洲电力机车厂及德国西门子研发，编号由0001起，以西门子公司EuroSprinter系列机车作为技术平台，后车型代号改为HXD1（数字是生产厂商代号：1代表株洲电力机车），一般称为“和谐”1型电力机车（车辆编号HXD1xxxx）。
另外一款命名为“DJ4”的机车则由大同机车厂及法国阿尔斯通研发，编号由6001起，即后来的HXD2型电力机车。
两种型号机车均采用交流电牵引电动机，交—直—交流电传动以及双节固定重联，单节车轴式Bo-Bo，即两个两轴转向架。
HXD1型电力机车由两节完全相同的单端司机室四轴车通过内重联环节连挂成八轴机车，成为一完整系统。
司机可在一个司机室对重联机车进行控制；装有远程重联控制系统，适合于多机分布式重载牵引；机车车体采用中央梁承载方式；独立通风方式；轴式2（Bo-Bo）；每轴交流电牵引电动机功率1200千瓦，八轴机车总功率为9600千瓦；机车轴重按25吨，去掉车内配重压铁可实现机车轴重23吨的转换；控制系统采用西门子SIBAS 32系列的微机控制，TCN网络通讯技术；辅助供电系统和主电路系统集成在一体，采用变频异步牵引电机、IGBT功率模块牵引逆变器、MVB及WTB等技术。
受电弓使用株洲九方电器设备公司制造的TSG15型，其技术由西门子旗下的MWW公司提供。
基础制动为盘形制动系统，采用CCBⅡ空气制动系统，电制动采用再生制动。
2004年铁道部为实现中国铁路《中长期铁路网规划》，确立了“引进先进技术，联合设计生产，打造中国品牌”的方针，推进铁路机车车辆装备现代化。
2004年12月，铁道部与中国南车集团株洲电力机车及德国西门子签约，订购180辆八轴大功率货运机车，该合同总值73.4亿元人民币。
由株洲电力机车制造的首辆机车于2006年11月8日出厂，车辆编号为DJ4 0001A及0001B。
在出厂初期，媒体曾称之为“神龙号”。
首两组机车在出厂后不久，其型号改称为“和谐型”（HXD），车辆编号也改为HXD10xxx。
当时是中国铁路既有机车中功率最大的交流电传动电力机车。
截至2007年年底，株洲厂共制造120多台HXD1型机车，其中2007年度出厂的有110台。
截止2009年，HXD1型机车累计生产了220台。
HXD1型机车自2007年交付太原铁路局湖东机务段运用，主要用于大秦铁路，牵引运煤重载货运列车。
HXD1型机车双机可牵引两万吨重载组合列车。
2009年5月，连接大同至包头的大包铁路完成电气化工程，有关方面为该线引入HXD1型机车。
由湖东机务段配属的和谐1型电力机车交路延伸至大包线。
铁道部于2007年8月18日再与株洲电力机车及西门子签约，订购500辆六轴机车。
以EuroSprinter电力机车为原型研制，合同总值超过3.34亿欧元。
新车型号被定为HXD1B型。
2008年11月，铁道部取消了40辆HXD1型机车订单，并要求株洲电力机车立即停止生产该型机车，原因不明。
详见HXD1型电力机车条目。
和谐2型HXD2型电力机车是干线货运用八轴大功率交流电传动电力机车。
由中国北车集团大同电力机车有限责和谐2型电力机车任公司与法国阿尔斯通交通运输股份有限公司联合开发。
在阿尔斯通公司的PRIMA系列电力机车的基础上研制，根据中国铁路线路的具体情况设计而成。
该机车车型代号HXD2（数字是生产厂商代号：2代表大同电力机车），一般称为“和谐”2型电力机车（车辆编号HXD2xxxx）。
车辆在被命名为“和谐”型之前，曾被称为“DJ4” 编号由6001起。
HXD2型电力机车是中国铁路机车技术现代化的重要产品之一。
HXD2型机车采用标准化、模块化设计，每台机车由两节单端司机室的四轴车固定重联而成，机车车身采用整体承载式焊接车体结构，无横梁框架式波纹板侧墙，中间走廊，整体独立通风系统；分布式微机网络结构控制；轴式2(Bo-Bo)；机车轴重按25吨设计，去掉车内压铁可实现机车轴重23吨的转换；采用滚动抱轴式电机悬挂，异步牵引电机，IGBT水冷变流机组，牵引传动控制系统为独立轴控方式，单轴功率为1600 kW，机车总功率为9600 kW，是中国铁路所有既有机车中单轴功率最大的机车。
可单机牵引7,000吨重载列车；机车具备多机无线重联远程同步控制功能，三机重联满足20,000吨以上重载列车的牵引要求。
机车在-40℃环境条件下可正常存放，采取加温和防寒措施后可正常运用。
HXD2型机车是中国铁路由中外企业联合研发的交流电传动电力机车之一。
2004年6月11日，中国北车集团大同电力机车与法国阿尔斯通公司签署了技术转让及合作生产框架协议；2007年3月12日，大同电力机车和阿尔斯通公司联合获得了铁道部的采购合同，订单为数180辆，合同总值3.745亿欧元。
其中，首12辆（HXD20001～HXD20012）在法国贝尔福的工厂制造；36辆（HXD20013～HXD20048）以散件形式付运，由大同电力机车组装；其余132辆（HXD20049～HXD20180）均为“国产化”版本。
首辆HXD2型机车于2006年12月从法国装船，于2007年1月21日运抵中国天津港。
2007年5月18日，首台国内组装HXD2型机车在大同电力机车下线。
至2008年12月，全部180台HXD2型机车交付完毕。
详见HXD2型电力机车条目。
编辑本段6轴9600kw大功率单节电力机车详见和谐1B型HXD1B型电力机车是大功率交流传动六轴干线货运用电力机车。
是中国首三款使用最大功率1,600千和谐1B型电力机车瓦交流电牵引电动机的六轴“和谐型”电力机车车型之一，主要服务中国华南,中部和东南地区,是“和谐型”大功率交流电力机车系列其中一型主型机车。
该型机车由南车株洲电力机车有限公司与德国西门子公司联合研制。
HXD1B型六轴电力机车是株洲电力机车在HXD1型八轴电力机车设计制造技术平台的基础上研制的，参考了EG3100型电力机车。
车型代号HXD1B（数字是生产厂商代号：1代表株洲电力机车），一般称为“和谐”1B型电力机车（车辆编号HXD1B0xxx）。
该型机车采用IGBT牵引变流器，单轴控制技术，单轴交流电牵引电动机最大功率1600 kW、总功率9600 kW，轴式Co-Co。
铁道部于2007年8月与株洲电力机车及西门子签约，采购500辆HXD1B型电力机车，合同总值超过3.34亿欧元。
首辆机车于2009年1月16日在株洲厂下线。
首批5台HXD1B 型电力机车于6月底交付武汉铁路局江岸机务段运用。
最近投入在武汉北至郑州北区间承担6000吨重载货物列车的牵引任务。
和谐2B型HXD2B型电力机车是大功率交流电传动六轴干线货运用电力机车。
主要服务中国西部,西北,华北地区,和谐2B型电力机车是中国铁路首三款使用最大功率1,600千瓦交流电牵引电动机的六轴“和谐型”电力机车车型之一（其余两型是HXD1B和HXD3B）。
该型车由中国北车集团大同电力机车有限责任公司与法国阿尔斯通公司联合研发。
其设计以阿尔斯通PRIMA6000机车为原型车。
车型代号HXD2B（数字是生产厂商代号：2代表大同电力机车），一般称为“和谐”2B型电力机车（车辆编号HXD2B0xxx）。
HXD2B型机车采用中间走廊，整体独立通风系统，分布式微机控制系统，实现逻辑控制与自诊断功能，IGBT功率模块变流器，异步牵引电动机，牵引电机采用滚动抱轴式悬挂装置，牵引控制装置采用独立轴控方式，单轴功率为1600千瓦，总功率9600千瓦，可牵引6500吨货运列车，最大运行时速达120公里/小时。
轴式Co-Co。
从2006年开始，中国北车集团大同电力机车与阿尔斯通公司展开HXD2B型机车项目的谈判招标。
铁道部于2007年3月12日与大同电力机车及阿尔斯通公司签订采购协议，订购500辆电力机车，合同总值113亿元人民币（约11亿欧元），包括机车采购合同、技术转让合同、进口零部件采购合同和技术服务合同等四个相互关联合同，其中阿尔斯通在此协议中所占份额约为3.1亿欧元。
是大同电力机车继2005年与阿尔斯通公司联合设计、引进技术、制造180台大功率交流电传动八轴HXD2型电力机车之后的第二次合作。
首辆机车于2009年在法国贝尔福工厂完成制造。
详见HXD2B型电力机车条目。
和谐3B型HXD3B型电力机车是大功率交流电传动六轴干线货运用电力机车，主要服务华东,东北,东南,华北地和谐3B型电力机车区，是中国首三款使用最大功率1,600千瓦交流电牵引电动机的六轴电力机车车型之一（其余两型是HXD1B和HXD2B），是“和谐型”大功率交流电力机车系列其中一型主型机车。
HXD3B型机车由中国北车集团大连机车车辆有限公司与德国庞巴迪公司联合研制，其设计以庞巴迪的IORE Kiruna机车为基础，以大连机车为主进行设计、生产，由庞巴迪公司提供技术支持和设备供应。
车型代号HXD3B（数字是生产厂商代号：3代表大连机车），一般称为“和谐”3B型电力机车（车辆编号HXD3Bxxxx）。
HXD3B型电力机车采用框架式承载车体，中央走廊设备布置方式，IGBT元件水冷变流器，单轴交流电牵引电动机最大功率1600 kW，单轴控制技术，轮盘制动技术，微机网络控制系统，提高机车的防寒性能。
提高机车再生制动功率，将更多的电能反馈回接触网；车顶高压设备移至车内，提高机车雨雾等天气抗污闪能力。
单机总功率9600 kW，最高运行速度为120 km/h，可单机牵引5000吨至6000吨货物列车。
铁道部于2007年2月与大连机车及庞巴迪签订采购协议，订购500辆HXD3B型电力机车，合同总值11亿欧元（113亿元人民币），这是中国铁路历史上铁道部最大一笔机车采购订单。
其中庞巴迪的份额约3.7亿欧元，包括签订机车部件采购合同和驱动装置制造技术转让协议。
首辆机车于2008年12月29日在大连厂下线。
2009年2月HXD3B型机车在哈大铁路进行了重载牵引试验，随后在铁道科学院环形试验线完成正式上线运行前的型式试验，同年4月开始线路运用考核，9月投入批量生产。
详见和谐电3B型电力机车条目。
编辑本段6轴单节7200KW重载电力机车和谐1C型HXD1C型电力机车是干线货运用六轴交流电传动电力机车，主要服务中国华南,中部和东南地区，由南和谐1C型电力机车车株洲电力机车为适应中国铁路运输市场的需要而研制的主型机车，其设计参照了株洲电力机车与德国西门子联合研制制造的HXD1型和HXD1B型电力机车，但使用了更多国产化元件，中国南车株洲电力机车方面称，HXD1C型机车的国产化率90%以上。
我国电力机车及动车组主要特点和技术参数介绍
我国电力机车及动车组主要特点和技术参数介绍《铁路机车车辆》结课论文题目：我国电力机车及动车组主要特点和技术参数介绍专业班级：10机制4班学生姓名：刘庆学号：20100310010409目录目录 (2)前言 0一、电力机车 0(一)韶山系列 0(二)DJ型电力机车 (17)(三)和谐电力机车 (21)二、动车组 (23)(一)和谐号（CRH）系列 (23)(二)其他动车组 (26)我国电力机车及动车组主要特点和技术参数介绍摘要：自从1958年韶山1型问世以来，我国电力机车发展已有50年的历史了，取得了很大的成就。
动车组以其技术先进、安全可靠、乘坐舒适及环保等特点，目前在我国的铁路运输也大量投入使用。
本文主要介绍了我国各种电力机车及动车组主要特点和技术参数。
关键词：电力机车；动车组；特点；技术参数前言机车是铁路运输的基本动力。
电力机车无原动机，可以从接触网获得电能，通过机车上的牵引电动机将电能转换为机械能，容易提高机车的功率，更容易实现高速和重载。
由于电力机车由于速度快、爬坡能力强、牵引力大、不污染空气，因此发展很快。
中国第一台电力机车于1958年诞生于湖南株洲，命名为“韶山”，为中国铁路步入电气化立下了汗马功劳。
到现在我国电力机车发展已有50年的历史了，取得了很大的成就。
快速动车组以其技术先进、安全可靠、乘坐舒适及环保等特点，成为国内外城际和市郊铁路实现小编组、大密度的高效运输工具。
我国铁路高速动车组的研制是在引进国际先进、成熟、可靠地动车组技术的基础上展开的自主创新。
2007年4月18日零时，中国铁路第六次铁路大提速正式开始，大量的动车组在我国投入使用。
下面就我国电力机车及动车组的主要特点、技术参数做一下简要介绍。
一、电力机车我国铁路目前主要的电力机车有韶山（SS）系列、DJ系列、和谐（HX D）系列等。
(一)韶山系列1．韶山1型电力机车主要特点：(1)主电路为低压侧调压、单拍全波整流和集中供电，即由低压侧调压开关切换牵引变压器绕组抽头逐级改变交流输出电压，实现机车开关有级调压。

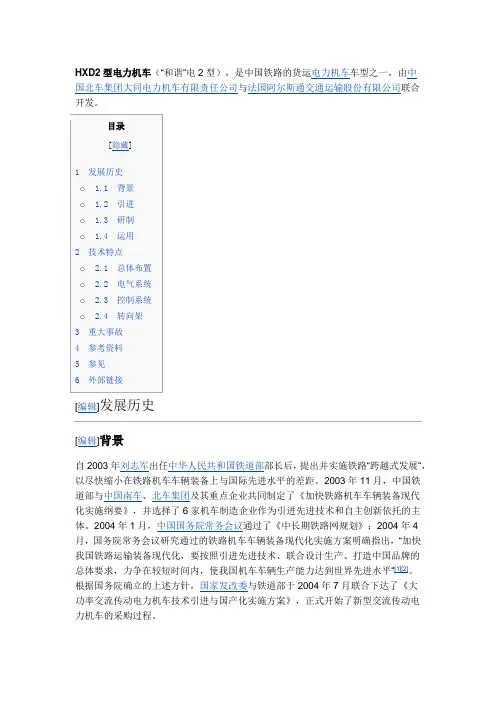

和谐2型电力机车
目录[隐藏]• 1 发展历史o 1.1 背景o 1.2 引进o 1.3 研制o 1.4 运用• 2 技术特点o 2.1 总体布置o 2.2 电气系统o 2.3 控制系统o 2.4 转向架• 3 重大事故• 4 参考资料• 5 参见• 6 外部链接在阿尔斯通公司的PRIMA系列电力机车的基础上研制，根据中国铁路线路的具体情况设计而成。
该机车车型代号HXD2（数字是生产厂商代号：2代表大同电力机车），一般称为“和谐”2型电力机车（车辆编号HX D2xxxx）。
车辆在被命名为“和谐”型之前，曾被称为“DJ4” 编号由6001起。
HXD2型电力机车是中国铁路机车技术现代化的重要产品之一。
运用于大秦铁路的HXD2型机车在秦皇岛站HXD2型机车采用标准化、模块化设计，每台机车由两节单端司机室的四轴车固定重联而成，机车车身采用整体承载式焊接车体结构，无横梁框架式波纹板侧墙，中间走廊，整体独立通风系统；分布式微机网络结构控制；轴式2(Bo-Bo)；机车轴重按25吨设计，去掉车内压铁可实现机车轴重23吨的转换；采用滚动抱轴式电机悬挂，异步牵引电机，IGBT水冷变流机组，牵引传动控制系统为独立轴控方式，单轴功率为1600 kW，机车总功率为9600 kW，是中国铁路所有既有机车中单轴功率最大的机车。
可单机牵引7,000吨重载列车；机车具备多机无线重联远程同步控制功能，三机重联满足20,000吨以上重载列车的牵引要求。
机车在-40℃环境条件下可正常存放，采取加温和防寒措施后可正常运用。
HXD2型电力机车采用了阿尔斯通公司开发的“Agate”微机网络控制系统，该系统是基于WorldFIP网络通信总线，网络架构分为FIP车辆网络（FIPV）和FIP列车网络（FIPT）两级，其中FIPV负责每节机车内部各设备的信息交换，而FIPT用于两节机车之间或两组重联机车之间的通信；控制系统具有全面的机车控制、监测、传输、故障诊断、显示和存储功能。
HXD3型交流传动电力机车
８）采用独立通风冷却技术 。牵 引电机采用 由顶盖 百 叶窗进风 的独立通风冷却方式 ；主变流 器水冷和主变压 器油冷采用水 、油复合式铝板冷却器 ，由车顶直接进 风冷
收 稿 日期 ：２００７—０４—２３ 作者简介 ：杨守君 ，工程师 ，１９９７年毕业于西南交通大学 电力牵引与传动控制专业 ，长期从事机车设计工作。
１）轴式 为 ｃ ｃ。，电传 动 系统为 交一直一交传 动 ，采 用 ＩＧＢＴ水冷变 流机组 ，１ ２５０ ｋＷ 大转矩 异步 牵 引电动 机 ，具 有起动 （持续 ）牵 引力大 、恒 功率速度范 围宽 、黏着 性能好 、功率因数高等特点。
２）辅助 电气系统采用 ２组辅 助变流 器 ，能分别 提供
５）采用带有 中梁的 、整体承载 的框架式车体结构 ，有 利于提 高车体 的强度和刚度。
６）转 向架采用 滚动抱 轴承半 悬挂结 构 ，二 系采用 高 圆螺旋 弹簧 ；采用整体轴箱 、推挽式低位牵引杆等技术 。
７）采用下悬式安装方 式的一 体化多绕组（全去耦 ）变 压 器 ，具有 高阻抗 、重量 轻等特点 ，并采用 强迫导 向油 循 环风 冷 技 术 。
特点 、技术参数 、设备布置 、通风系统 、电气系统 、机械系统 、制动及供 风系统等 。 关键词：交流电力机车 ；电气 系统 ；机械系统 ；牵引特性 ；制动特性
中图分类号 ：Ｕ２６４．２ ２３
文献标识码 ：Ａ
文章编号 ：１６７２—１１８７（２００７）０４－０００９－０５
Ｔｙｐｅ ＨＸＤ３ ＡＣ ｄｒｉｖｅ ｅｌｅｃｔｒｉｃ ｌｏｃｏｍ ｏｔｉｖｅ
杨 守君 ，刘会岩
（中国北车集 团大连机 车车辆有 限公 司，辽宁 大连 １１６０２１）
和谐3型电力机车
目录[隐藏]• 1 概要o 1.1 SSJ3型机车o 1.2 HXD3型机车• 2 技术特点o 2.1 机车微机控制功能o 2.2 机车动力学性能• 3 主要结构尺寸• 4 机车主要技术性能指标o 4.1 工作电源o 4.2 牵引性能参数o 4.3 动力制动性能参数• 5 机车总体结构/布置o 5.1 机车设备布置o 5.2 司机室设备布置o 5.3 车顶设备布置o 5.4 机车冷却系统• 6 机车主要部件介绍o 6.1 真空断路器结构特点及优点o 6.2 牵引电动机o 6.3 受电弓o 6.4 驱动装置o 6.5 制动系统o 6.6 主变压器特点o 6.7 变流装置o 6.8 复合冷却器•7 车辆配属•8 发现问题•9 事故记录••••SSJ3型交流电力机车在研制过程中采用了集成化、模块化的设计，车体采用框架式整体承载结构和标准化司机室，车体外观是在韶山7E型电力机车基础上略作调整。
走行部为两个三轴转向架，轴式Co-Co，使用东芝的大功率逆变器，六轴每轴装有一台1,200 kW 交流电牵引电动机，整车输出功率为7,200 kW。
技术上，SSJ3型机车是中国铁路机车首次采用轴控技术，而非架控技术。
架控方式即是当转向架中有一台牵引电动机出现故障时，机车只能关闭整个转向架上的所有牵引电动机，并损失一半牵引力，但采用轴控技术的机车在同样情况下就可以单单关闭故障电动机，三轴转向架其它未故障的两台电动机继续运作，机车牵引力仅损失六分之一[3]。
另外其较长的固定轴距令机车通过较小曲线半径线路时也能发挥较好的性能。
机车制动系统基础制动使用盘式制动、电制动采用再生制动。
[5]。
及后这辆机车一直待在北京环铁，至2008年送回大连厂。
[编辑]HXD3型机车2004年6月，铁道部进行“大功率交流传动电力机车采购和技术引进项目”招标。
同年10月27日，铁道部与大连机车签订合同，订购60辆新型机车，新车以试验型SSJ3-0001号车及日本货物铁道使用的EH500型作为技术平台[6]。
HXD1型电力机车、HXN3型内燃机车总体设计
Type of thesis: Application Research
关键词：HXD1电力、HXN3内燃机车、车体结构、设备布置、HXD1机车操纵
论文类型：应用研究
Abstract
Both of type HX high-power A.C. drive locomotive of China's railway passenger and freight transport vehicle is one of the main line, is also China's railway and main models, therefore, its performance and operation status analysis study appears especially important. This paper focuses on type HXD1 electric locomotive HXN3 diesel vehicles, due to the lack of data and simple analys is,mainly on the structural parameters, features, bogie, air supply system application and car body structure are described, in addition to its operation,inspection and servicing of other aspects of the detailed introduction.
铁路和谐电力3型机车介绍
HXD3型电力机车
2004年10月27日，铁道部与大连机车签订合同，订购 60辆该型机车，以日本EH500型作为技术平台，其中首4 辆（30001-30004）整车进口，12辆（30005-30016）散 件进口组装，东芝提供原装部件；其後44辆透过日本技 术转移，由大连机车厂制造达至“国产化”。首辆机车 出厂曾被改称为“神龙1型”（SL1），不久即改称为 “和谐型”，编号改为HXD30xxx。 铁道部加订了180台HXD3型机车，使其数量增至240 台。 2008年2月18日，铁道部再向大连增购400台HXD3， 总值近60亿元人民币。
司机室设备布置及功能
机械间设备布置及功能
蓄电池柜/充电柜 复合冷却塔 第一牵引风机 第二、三牵引风机 螺杆式空压机 制动单元柜
牵引变流器CI1-CI3
风源净化装臵
卫生间/更衣室
控制电器柜
TCMS柜/电务柜
牵引变流器CI4-CI6
牵引风机
复合冷却塔 螺杆式空压机
机械间设备布置及功能
机械间设备布置及功能
序 号 1 2 3 4 5 项目 传动方式 变流系统 牵引电机 轮周功率 辅助电源 HX系列机车 交流传动 三相交流异步电机 1200-1600KW IGBT逆变器（变频调速、 节能） 韶山系列机车 直流传动 直流电机 800KW 旋转式劈相机（单一频率）
IGBT牵引变流器（全控型）晶闸管相控整流器（半控型）
车顶高压设备及功能
高压隔离开关
采用2台BT25.04型高压隔 离开关，该开关是采用电空控 制方式进行转换的。当一台受 电弓发生故障接地时，可通过 控制电器柜上的隔离开关将其 打至对应隔离位，通过微机柜 TCMS发出指令来控制相关电空 阀，实现高压隔离开关的开闭 操作，以切除故障的受电弓， 同时使用另一台受电弓维持机 车正常运行，减少机破，提高 机车运用可靠性。
和谐动车系列HXD1,HXD2,HXD3之间的比较
和谐1型HXD1动力机车机车车体车体采用整体承载结构型式，全部由钢板及钢板压型件组焊而成的全钢焊接结构，司机室、侧墙、底架等主要部件构成一体，车体顶盖可拆卸，以便于车内设备吊装，整个车体组成一箱形壳体结构。
车内采用中央走廊方式,走廊地板采用平整、具有防滑功能的花纹钢板，车内设备安装骨架主要采用导轨式安装结构，便于实现车内设备的模块化设计及其安装。
车体两端司机室下方装有排障器，排障器采用板式结构，排障器能进行上下调节，以保证其距轨面高度为110＋10 0mm。
车体前端结构设计能在不拆除排障器的情况下更换车钩及缓冲器。
排障器上装有防落保护装置。
为了适应机车中央布线及布管需要，车体底架中央纵梁上部为内凹结构，在保证结构强度的情况下预留足够的布线空间。
车体侧下设有4个架车支承座和供检修用的四个支承点，在车体支承座架起距轨面高度不超过2500mm的条件下，转向架和主变压器可从车体下推出。
车体侧梁外侧设有4个检修作业用吊车销孔，前后牵引梁两旁分别设有救援用的吊车销孔。
在机车检修库内，天车吊钩距轨面高度达到9,000 mm的条件下，能把机车车体内各屏柜和部件单独吊入和吊出。
车体与转向架间设有连接装置，可使车体转向架一并起吊。
车体主要参数：车体总宽度3100mm车体宽度（扶手杆处）3248 mm车体长度（两端面间）约17138 mm车体底架长度,16839 mm单节车车钩纵向中心线距离17611 mm车钩中心距轨面高,880mm±10 mm车体顶盖距轨面高,4103 mm转向架转向架主要由构架、轮对、驱动单元、一系悬挂和二系悬挂、一系减振器和二系减振器、牵引装置（转向架和车体的连接）、制动装置和转向架附属装置等组成。
主要技术特点：a）满足25t轴重电力机车的运用要求；b）驱动系统采用抱轴悬挂驱动；c）构架由侧梁、横梁和端梁等组成，各梁均采用箱形焊接结构；d）一系悬挂系统由轴箱拉杆、橡胶件、弹簧、油压减振器等组成，轴箱拉杆两端安装球形橡胶关节，和一系簧一起实现轴箱定位；e）二系悬挂采用高挠螺旋钢弹簧配以垂向油压减振器，横向减振器设置在构架两端，同时起到抗蛇行作用；f）牵引装置采用低位推挽式牵引装置；g）基础制动采用轮盘制动；主要技术参数：机车轴式2(B0－B0)轨距1435 mm轴重25t最高运行速度120 km/h轴距2250mm＋2000 mm机车全轴距16260 mm轮径（新/半磨耗/全磨耗）1250mm/1200mm/1150 mm轮对内侧距1353 mm允差+0.5-1mm踏面形状JM3型传动方式单侧斜齿轮传动传动比6.235(106/17)电机悬挂方式滚动抱轴悬挂驱动装置采用同HXD1型机车的轮对驱动系统结构，牵引电机采用滚动抱轴悬挂，由轮对、轴箱、牵引电机、齿轮箱、抱轴等主要零部件组成。
HX_D1B型机车供风及制动系统概述_高殿柱
图 3 空气制动柜
转向架基础制动装置采用轮盘制动装置， 制动盘 采用铸铁盘，制动器采用传统的三点吊挂式制动夹钳， 其中有 1，3，4，6 位制动夹钳带有弹簧蓄能停放制动装 置，以满足整车 30‰坡道停车要求。 2.1 空气制动系统主要功能
HXD1B 型 机 车 制 动 系 统 是 在 HXD1 型 机 车 的 基 础 上进行设计的， 其主要功能和参数基本相同， 为适应 HXD1B 型机车的特性，CCBII 进行了以下功能改进。 2.1.1 换端操作
多机重联操作时， 本务机车的换端操作和单机换 端操作相同，重联机车控制单元 CCU 自动识别本机车 为重联机车， 并将本机车作为重联机车的信息通过机 车总线 MVB 发送给 CCBII，CCBII 接受到本节 机车为 重联机车后， 自动封锁两端司机室的 EBV 和 LCDM， 这时两端司机室的 EBV 和 LCDM 功能与非占 用端功 能相同，换端过程同样产生换端惩罚制动。 2.1.2 制动机重联操作
辅助逆变模块以实现过流保护。 每个负载均在输入电源的电路上安装有三相断路
器，用于辅助负载的过流、过载和缺相保护。 3.3 辅助系统的接地保护
文献标识码： A
文章编号： 1672－1187（2011）05－0010－03
和谐3型电力机车
2008年2月18日，铁道部再向大连机车增购400台HXD3（HXD30241-HXD30640），总值近60亿元人民币[12]。于同年8月起陆续交付。第500辆HXD3型机车于2009年4月完成[13]。这批机车全部于2009年交付完毕。 由于大连机车需同时应付HXN3型内燃机车和HXD3B型电力机车的研制和生产，生产能力紧张，而大同电力机车的HXD2型电力机车的生产任务在2008年12月15日完成，因此部分HXD3型机车的生产任务将交给大同厂负责。大同厂生产的首台HXD3型机车（HXD38001）在2009年7月底下线。
o6.5 制动系统
o6.6 主变压器特点
o6.7 变流装置
o6.8 复合冷却器
7 车辆配属
8 发现问题
9 事故记录
10 其他
11 同级产品
12 参考资料
13 外部链接
[编辑]概要
在2006年“和谐型”系列交流电力机车投产以前，中国铁路普遍缺乏大功率电力机车，当时只有韶山4型重联直流电力机车能达到总功率6400千瓦（2 × 3200千瓦）。随着中国经济持续增长，铁路货运需求也随之增加，在2002年，时任铁道部副部长刘志军提出铁路“跨越式”发展大纲，其中一项是实现技术装备现代化，对重载货运机车技术进行整体引进；并向货运重载化发展，提高列车牵引重量（牵引定额5,000吨以上），以求保持铁路在货物运输市场的优势。铁道部的《铁路机车车辆工业科技发展“十五”计划纲要》中明确指出，第十个五年计划期间，要研制最高速度120km/h的货运用电力机车，并采用国外流行的交流电传动技术，提升国产机车的设计制造水平。于是铁道部决定订购能单机牵引5,000吨级重载列车的大功率交流电力机车，以应付中国铁路货运需求。
和谐三型电力机车
机车2个辅助变流器APu1、APU2由牵引变压器的2个辅助绕组供电，通过单相整流--中间直流--三相逆变3个环节向辅助三相异步电动机供电。辅助变流器采用风冷技术。辅助电机由空气断路器进行过流保护，辅助变流器输出电路设有LC滤波装置。
辅助变流器APU1采用变压变频(2—380 v／0．2—50 Hz)的方式对6台牵引通风机电机和2台冷却塔风机电机供电。辅助变流器API『2采用恒压恒频(380 v，50 Hz)的方式对2台空压机电机、2台牵引变压器油泵电机、司机室空调、2台主变流器水泵电机和2台辅助变流器风机供电。辅助电源系统有冗余，当任何一组辅助变流器发生故障，另外一组可以通过闭合辅助电路转换接触器，向所有的辅助电机供电，此时辅助变流器工作在恒压恒频状态。
定速控制时，当机车实际速度高于目标设定速度2km/h时进行电气制动，低于目标设定速度2 km/h时进行牵引。
TCMS主控单元采用32位CPU，配置上为双机热备冗余。TCMS起主导控制作用，将指令以通信的方式发送给MPU控制单元、APU控制单元、PSU控制单元，并将各种信息送显示屏显示。TcMs同时实现与机车制动系统CCB．II、监控装置LⅪ2000之间的数据通信，
机车在机务段内整备后没有及时关闭蓄电池，或长时间使用蓄电池供电检修，蓄电池过放电；机车上线前没有认真检查蓄电池的放电情况，机车在亏电的状态下运行，造成PSU亏电保护；机车运行在区间停电期间长时间使用蓄电池供电，造成电池组过放电。
HXD3机车DCll0V低压保护值88 V。在无网压只使用车内照明的情况下，蓄电池的放电电流大约为17 A，相当于以0．1C的速率放电，大约能维持4 h，并使电压保持在90 V以上。如果加上车外照明(包括头灯、副灯、信号灯)、风扇、PSU、TCMS、2台牵引变流柜CI、CCBⅡ制动机等设备时，放电速率更大，大约2 h就能使电压降至90 V以下，控制系统就会因亏电而瘫痪。此时无论采取何种方法，均不能继续充电，见图2。
