重庆理工大学deform实验报告
材料科学与工程学院
材料加工实验报告册
姓 名
学 号
专业名称
专业代码
2015 年04月
2
实验名称：Deform体积成形CAE分析实验
一、实验目的
二、实验原理
三、实验方法与步聚
实验教师
实验成绩
3
四、前置处理相关数据
1.网格处理情况
连杆网格图
道钉网格图
4
2.材料选择及材料相关参数
连杆材料选择及相关参数
Object 材料 Size ratio Min element size 初始温度
Woke piece AISI-5140[1450-2200F(800-1200C)] 3 2 1300°
Top Die AISI-H-13[1450-1850F(800-1000C)] 90°
Bottom Die AISI-H-13[1450-1850F(800-1000C)] 90°
道钉材料选择及相关参数
object 材料 网格数目 初始温度 Type
Woke piece AISI-1045[1650-2200F(900-1200C)] 10000 2000F Plastic
Top Die1 AISI-H-13[1450-1850F(800-1000C)] 8000 68F Rigid
Top Die2 AISI-H-13[1450-1850F(800-1000C)] 8000 68F Rigid
Bottom Die AISI-H-13[1450-1850F(800-1000C)] 8000 68F Rigid
3. 工艺方案及相关参数设置
连杆工艺参数及相关参数
工序 步数 步长 上模速度
终锻
100 0.4mm 150mm/sec
5
道钉工艺方案及相关参数
工序 步数 步长/时长 上模速度
热传导
20 0.1s 0
顶锻
50 0.02in 2in/s
终锻
25 0.01in 2in/s
五、后处理结论
（1）温度场
连杆温度场
6
道钉温度场
7
（2）等效应力
连杆等效应力
道钉等效应力
8
9
（3）等效应变
连杆等效应变
道钉等效应变
10
11
（4）模拟结果分析：
连杆模拟结果
12
道钉模拟结果
DEFORM流动模拟分析报告
DEFORM流动模拟分析报告1 引言模具工业是制造业中的一项基础产业，是技术成果转化的基础，同时本身又是高新技术产业的重要领域，模具是“效益放大器”。
从产值看，80年代以来，美、日等工业发达国家模具行业的产值已超过机床行业，并又有继续增长的趋势[1]。
在国内由于受到金融危机原因，模具行业平越高的企业受冲击越小，水平越低的企业受冲击越大[2]。
可见未来高水平的模具企业必然会创造更多价值。
本文通过DEFORM-3D对冲裁件的流动规律进行研究。
2 对冲裁件应力变化分析的意义冲压成形过程的计算机仿真实质上是利用数值模拟技术，分析给定模具板料变形全过程，从而判断模具和工艺方案的合理性。
成熟的仿真技术可以减少试模次数，在一定的条件下还可以使模具和工艺设计依次合格从而避免修模。
这可以大大的缩短新产品的开发周期，降低开发成本，提高产品品质和市场竞争力。
因此选用有限元分析可以从模拟结果分析冲压零件的可成性，判断冲压件的危险部位等。
3 通过DEFORM-3D对冲裁件的流动规律进行模拟冲孔工艺过程大致可以分为以下四个阶段:（1）弹性变形阶段材料在外力作用下产生变形，当外力取消后，材料变形即可消失并能完全恢复原来形状的性质称为弹性。
这种可恢复的变形称为弹性变形。
弹性变形的重要特征是其可逆性,即受力作用后产生变形,卸除载荷后,变形消失。
这反映了弹性变形决定于原子间结合力这一本质现象。
原子处于平衡位置时，其原子间距为r。
，势能U处于最低位置，相互作用力为零，这是最稳定的状态。
当原子受力后将偏离其平衡位置，原子间距增大时将产生引力；原子间距减小时将产生斥力。
这样，外力去除后，原子都会回到其原来的位置，所产生的变形便会消失，这就是弹性变形。
冲孔工作开始时，凸模接触材料前施压，是材料产生弹性压缩而在凸模周围发生材料聚集，形成环状突起。
如图3.1图3.1 弹性变形阶段（2）塑性变形阶段物质-包括流体及固体在一定的条件下，在外力的作用下产生形变，当施加的外力撤除或消失后该物体不能恢复原状的一种物理现象。
材料专业DEFORM课设
材料控制专业综合性实验报告指导教师程俊伟.专业班级1206091 .姓名柳子岩.学号120609121 .第一章 坯料及工艺参数的设计1 实验目的与内容实验目的:1） 了解认识DEFORM-3D 软件的窗口界面。
2） 了解DEFORM-3D 界面中功能键的作用。
3） 掌握利用DEFORM-3D 有限元建模的基本步骤。
4） 学会对DEFORM-3D 模拟的数据进行分析。
1.1坯料尺寸的确定坯料尺寸的确定十分重要。
坯料尺寸选择的是否合理，直接影响到挤压制品的质量、成品率、生产率等技术经济指标。
坯料尺寸（直径和长度）越大，制品越长，从而使切头尾、切压余的几何损失和挤压周期内的辅助时间所占的比例降低。
对压余所导致的金属几何损失，增大直径或者增加长度对成品率的影响不同。
坯料体积一定时，增大直径和减短长度使几何损失增加，减小直径增加长度，几何损失减小。
1.1.1坯料直径设计选择坯料直径时，一定要在满足制品断面机械性能要求和均匀性要求的前提下，尽可能采用较小的挤压比。
查热挤压各种金属材料时的工艺参数值表可知，黄铜DIN-CuZn40Pb2挤压比λ=10~（300~400）之间，取λ=65，则根据式212212010D D R R F F ===ππλ （1-1）式中，0F ——挤压筒横断面积（mm ²）；1F ——制品横断面积（mm ²）；0D ——挤压筒内径（mm ）； 1D ——制品直径（mm ）。
已知1D =18mm ，从而有186510⨯==D D λmm=145mm为了便于操作/监测和维修，本设计卧式挤压机，则坯料直径可根据挤压筒直径计算，取直径差D Δ=5mm ，则有p D =0D －D Δ=（145－5）mm=140mm1.1.2坯料长度设计在进行工艺计算时，不同产品可选取不同坯料长度，以提高成品率。
对重金属棒型材坯料最大长度为2~3.50D ，因此，坯料长度在290~507.5mm 范围内，本设计取坯料长度为300mm 。

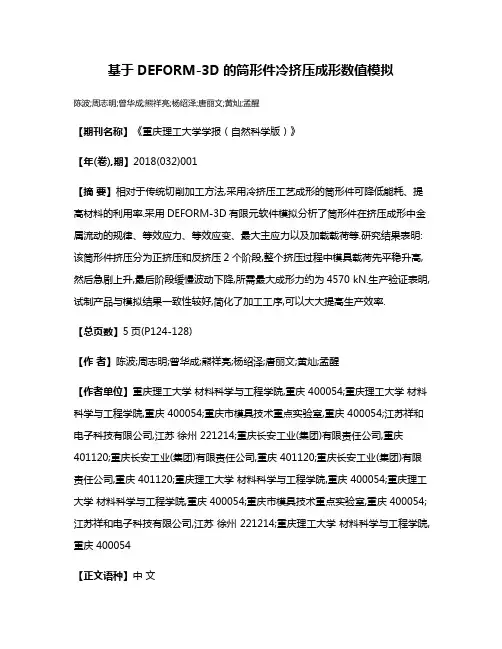

基于DEFORM-3D的筒形件冷挤压成形数值模拟
