汽车排气管标准
车辆排气系统设计规范

车辆排气系统设计规范车辆排气系统设计规范1、目的随着环保法规对车辆排放的要求越来越高,排气系统在车辆的系统组成和系统设计中,越来越占有重要的地位。
为使排气系统满足各阶段国家及地方法规的要求,提高对排气系统的设计和制造质量水平,需对车辆的排气系统的设计提出较规范的要求,以便在设计和制造过程中,参照执行。
2、设计规范2.1 排气系统及消声器的设计输入2.1.1 车辆产品的排气系统的配置和走向,依所配车辆的总体结构布置的需要来设计。
而消声器的性能开发则需要依所配发动机及其对排气系统的具体要求。
在初步设计选型时,应将发动机的有关性能参数及其上的关键件的基准要素等(如曲轴箱后端面与曲轴主轴线的交点坐标、动力线偏移量及倾角等),作为设计条件输入设计,作为消声器选型及性能开发的依据之一。
并根据国家、地方及企业有关法规和标准的要求,对系统和消声器的性能设计目标提出要求,见附录1。
2.1.2 排气系统及其消声器在进行初步选型设计时,必须对系统进行结构方案分析和匹配计算分析,并提供选型设计分析报告,见附录2。
2.2 设计原则2.2.1 排气系统及其消声器的设计,应使排气阻力尽可能的小,以使其对发动机的功率损失尽可能小。
2.2.2 排气系统及其消声器要有较好的音质和较低的音强,即应有较大的插入损失。
2.2.3 排气系统及其消声器要有较好的外观和内在质量及较长的使用寿命。
2.3 排气系统的设计要求和布置2.3.1 排气管内径的确定在结构布置允许的情况下,排气管内径应尽可能大些,以降低管道内得气流速度,减少气流阻力产生的功率损失和再生噪声。
一般应≥发动机排气歧管出口内径。
或根据发动机排量等参数,按公式(1) 计算初步确定排气管内径。
D=2 √Q/(πV) (1)式中:Q—发动机排量;V—气流速度,一般取50~60 m/s 。
2.3.2 排气管的布置和转弯,应使排气尽可能顺畅。
管的中心转弯半径一般应≥(1.5~2)D,其折弯成型角应大于90º,以大于120º为宜。

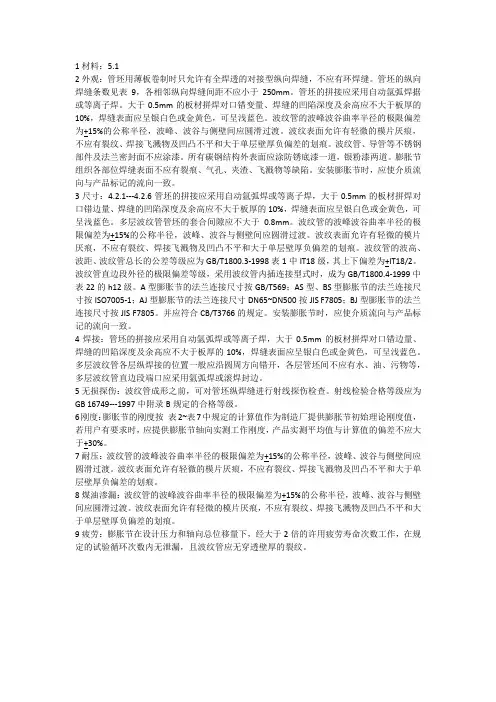

汽车排气筒标准

1材料:5.12外观:管坯用薄板卷制时只允许有全焊透的对接型纵向焊缝,不应有环焊缝。
管坯的纵向焊缝条数见表9,各相邻纵向焊缝间距不应小于250mm。
管坯的拼接应采用自动氩弧焊据或等离子焊。
大于0.5mm的板材拼焊对口错变量、焊缝的凹陷深度及余高应不大于板厚的10%,焊缝表面应呈银白色或金黄色,可呈浅蓝色。
波纹管的波峰波谷曲率半径的极限偏差为+15%的公称半径,波峰、波谷与侧壁间应圆滑过渡。
波纹表面允许有轻微的模片厌痕,不应有裂纹、焊接飞溅物及凹凸不平和大于单层壁厚负偏差的划痕。
波纹管、导管等不锈钢部件及法兰密封面不应涂漆。
所有碳钢结构外表面应涂防锈底漆一道,银粉漆两道。
膨胀节组织各部位焊缝表面不应有裂痕、气孔、夹渣、飞溅物等缺陷。
安装膨胀节时,应使介质流向与产品标记的流向一致。
3尺寸:4.2.1---4.2.6管坯的拼接应采用自动氩弧焊或等离子焊,大于0.5mm的板材拼焊对口错边量、焊缝的凹陷深度及余高应不大于板厚的10%,焊缝表面应呈银白色或金黄色,可呈浅蓝色。
多层波纹管管坯的套合间隙应不大于0.8mm。
波纹管的波峰波谷曲率半径的极限偏差为+15%的公称半径,波峰、波谷与侧壁间应圆滑过渡。
波纹表面允许有轻微的模片厌痕,不应有裂纹、焊接飞溅物及凹凸不平和大于单层壁厚负偏差的划痕。
波纹管的波高、波距、波纹管总长的公差等级应为GB/T1800.3-1998表1中IT18级,其上下偏差为+IT18/2。
波纹管直边段外径的极限偏差等级,采用波纹管内插连接型式时,成为GB/T1800.4-1999中表22的h12级。
A型膨胀节的法兰连接尺寸按GB/T569;AS型、BS型膨胀节的法兰连接尺寸按ISO7005-1;AJ型膨胀节的法兰连接尺寸DN65~DN500按JIS F7805;BJ型膨胀节的法兰连接尺寸按JIS F7805。
并应符合CB/T3766的规定。
安装膨胀节时,应使介质流向与产品标记的流向一致。

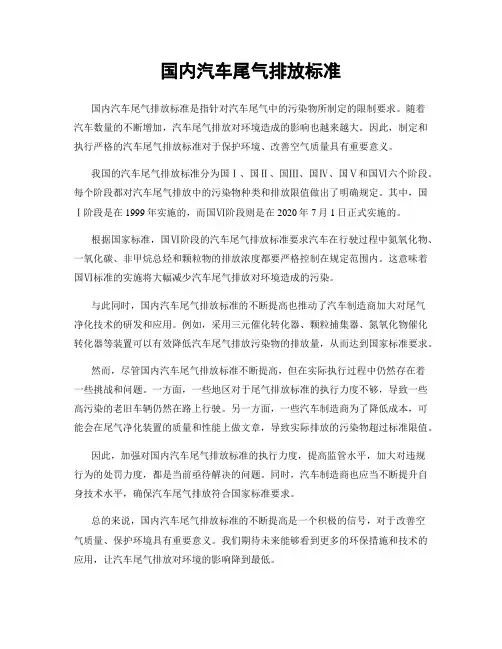

国内汽车尾气排放标准

国内汽车尾气排放标准国内汽车尾气排放标准是指针对汽车尾气中的污染物所制定的限制要求。
随着汽车数量的不断增加,汽车尾气排放对环境造成的影响也越来越大。
因此,制定和执行严格的汽车尾气排放标准对于保护环境、改善空气质量具有重要意义。
我国的汽车尾气排放标准分为国Ⅰ、国Ⅱ、国Ⅲ、国Ⅳ、国Ⅴ和国Ⅵ六个阶段。
每个阶段都对汽车尾气排放中的污染物种类和排放限值做出了明确规定。
其中,国Ⅰ阶段是在1999年实施的,而国Ⅵ阶段则是在2020年7月1日正式实施的。
根据国家标准,国Ⅵ阶段的汽车尾气排放标准要求汽车在行驶过程中氮氧化物、一氧化碳、非甲烷总烃和颗粒物的排放浓度都要严格控制在规定范围内。
这意味着国Ⅵ标准的实施将大幅减少汽车尾气排放对环境造成的污染。
与此同时,国内汽车尾气排放标准的不断提高也推动了汽车制造商加大对尾气净化技术的研发和应用。
例如,采用三元催化转化器、颗粒捕集器、氮氧化物催化转化器等装置可以有效降低汽车尾气排放污染物的排放量,从而达到国家标准要求。
然而,尽管国内汽车尾气排放标准不断提高,但在实际执行过程中仍然存在着一些挑战和问题。
一方面,一些地区对于尾气排放标准的执行力度不够,导致一些高污染的老旧车辆仍然在路上行驶。
另一方面,一些汽车制造商为了降低成本,可能会在尾气净化装置的质量和性能上做文章,导致实际排放的污染物超过标准限值。
因此,加强对国内汽车尾气排放标准的执行力度,提高监管水平,加大对违规行为的处罚力度,都是当前亟待解决的问题。
同时,汽车制造商也应当不断提升自身技术水平,确保汽车尾气排放符合国家标准要求。
总的来说,国内汽车尾气排放标准的不断提高是一个积极的信号,对于改善空气质量、保护环境具有重要意义。
我们期待未来能够看到更多的环保措施和技术的应用,让汽车尾气排放对环境的影响降到最低。
各地 汽车排放标准

各地汽车排放标准各地汽车排放标准。
随着汽车数量的快速增长,汽车尾气排放对环境造成的污染也越来越严重。
为了控制汽车尾气排放对环境的影响,各地纷纷制定了汽车排放标准,以规范汽车尾气排放的限制要求。
下面将对各地汽车排放标准进行介绍。
首先,我们来看中国的汽车排放标准。
中国制定了国家标准GB18352.5-2013《汽车污染物排放限值及测量方法第5部分,柴油车和车用压燃式发动机尾气排放限值》和GB18352.6-2016《汽车污染物排放限值及测量方法第6部分,车用压燃式和点燃式发动机尾气排放限值(中国Ⅵ排放标准)》等一系列标准,分别规定了不同类型车辆的尾气排放限值,以及相应的测量方法。
其次,欧洲也制定了严格的汽车排放标准。
欧洲汽车排放标准按照不同阶段进行划分,分别为欧洲I至欧洲VI标准。
每个阶段的标准都对汽车尾气排放的限值进行了严格规定,以及相应的监测和检测方法。
欧洲VI标准是目前最为严格的标准,要求车辆的尾气排放达到极低的水平。
此外,美国也有自己的汽车排放标准。
美国环保署(EPA)制定了一系列的汽车排放标准,包括Tier 1至Tier 3标准。
这些标准对汽车尾气排放的各种污染物都做出了详细的限制要求,以保护环境和人类健康。
除了中国、欧洲和美国,其他国家和地区也都制定了各自的汽车排放标准。
例如日本的J-LEV(日本轻型车辆排放限值)标准,印度的Bharat标准,以及澳大利亚、加拿大等国家的汽车排放标准,都在不同程度上对汽车尾气排放进行了限制和监管。
总的来说,各地制定的汽车排放标准都是为了控制汽车尾气排放对环境的影响,保护大气环境和人类健康。
这些标准的实施需要汽车制造商和相关部门的密切合作,以确保车辆的尾气排放符合标准要求。
同时,也需要广大车主的配合,定期对车辆进行排放检测和维护,以减少汽车尾气排放对环境的影响。
综上所述,各地汽车排放标准的制定和实施对于改善环境质量、减少空气污染具有重要意义。
希望各地能够进一步加强对汽车排放标准的监管和执行力度,共同为清洁空气和健康环境做出贡献。

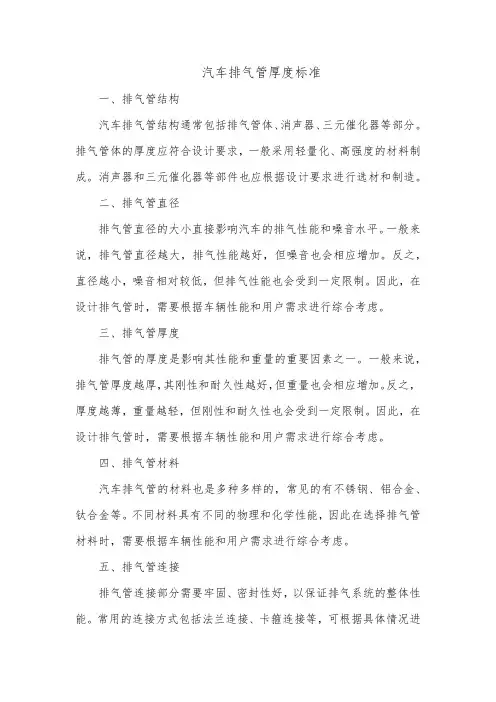

汽车排气管厚度标准

汽车排气管厚度标准一、排气管结构汽车排气管结构通常包括排气管体、消声器、三元催化器等部分。
排气管体的厚度应符合设计要求,一般采用轻量化、高强度的材料制成。
消声器和三元催化器等部件也应根据设计要求进行选材和制造。
二、排气管直径排气管直径的大小直接影响汽车的排气性能和噪音水平。
一般来说,排气管直径越大,排气性能越好,但噪音也会相应增加。
反之,直径越小,噪音相对较低,但排气性能也会受到一定限制。
因此,在设计排气管时,需要根据车辆性能和用户需求进行综合考虑。
三、排气管厚度排气管的厚度是影响其性能和重量的重要因素之一。
一般来说,排气管厚度越厚,其刚性和耐久性越好,但重量也会相应增加。
反之,厚度越薄,重量越轻,但刚性和耐久性也会受到一定限制。
因此,在设计排气管时,需要根据车辆性能和用户需求进行综合考虑。
四、排气管材料汽车排气管的材料也是多种多样的,常见的有不锈钢、铝合金、钛合金等。
不同材料具有不同的物理和化学性能,因此在选择排气管材料时,需要根据车辆性能和用户需求进行综合考虑。
五、排气管连接排气管连接部分需要牢固、密封性好,以保证排气系统的整体性能。
常用的连接方式包括法兰连接、卡箍连接等,可根据具体情况进行选择。
六、排气管振动汽车在行驶过程中,排气管会受到来自发动机的振动和外部环境的影响。
因此,排气管需要有较好的抗震性能,以减少噪音和防止松动。
在设计排气管时,需要考虑采取有效的抗震措施。
七、排气管耐腐蚀性汽车排气管暴露在外部环境中,容易受到腐蚀和氧化。
因此,排气管需要具有良好的耐腐蚀性能,以保证其使用寿命。
在制造过程中,可以采用镀层、涂层等防护措施来提高排气管的耐腐蚀性能。
八、排气管重量汽车排气管的重量对车辆性能和燃油经济性有一定影响。
为了降低车辆自重和提高燃油经济性,需要采用轻量化、高强度的材料来制造排气管。
例如,采用铝合金材料可以显著降低排气管的重量。
九、排气管安装尺寸汽车排气管的安装尺寸对其性能和使用寿命有重要影响。
汽车排气管法兰标准

汽车排气管法兰标准
汽车排气管法兰是连接排气管和消声器之间的重要部件,其标准化对于汽车的
排放性能和排气系统的稳定运行至关重要。
汽车排气管法兰标准的制定是为了保证汽车排气系统的安全性、可靠性和稳定性,同时也是为了满足不同车型和排气系统的需求。
首先,汽车排气管法兰标准应符合国家和行业相关标准的要求。
在中国,汽车
排气管法兰的标准制定需符合国家标准化管理委员会颁布的相关标准,如《汽车排气管法兰技术条件》等。
这些标准规定了汽车排气管法兰的材质、尺寸、连接方式、密封性能等技术要求,确保汽车排气系统的安全和环保性能。
其次,汽车排气管法兰标准应考虑到不同车型和排气系统的特殊需求。
不同车
型的排气系统结构和排气管布局各不相同,因此汽车排气管法兰的标准化需考虑到不同车型的特殊要求,确保法兰与排气管和消声器的连接紧密可靠,不会出现漏气、漏油等问题。
另外,汽车排气管法兰标准还应注重制造工艺和质量控制。
优质的汽车排气管
法兰应采用优质的材料,经过精密的加工工艺,确保尺寸精准、表面光滑、耐高温、耐腐蚀等性能。
在生产过程中,还需要进行严格的质量控制和检测,确保每个法兰都符合标准要求,能够稳定可靠地使用于汽车排气系统中。
综上所述,汽车排气管法兰标准的制定和执行对于汽车排气系统的安全性、可
靠性和环保性能至关重要。
只有严格执行相关标准,考虑到不同车型的特殊需求,注重制造工艺和质量控制,才能确保汽车排气管法兰的质量和性能,为汽车的排放性能和排气系统的稳定运行提供保障。
排气系统改装的法律法规和标准

排气系统改装的法律法规和标准随着汽车产业的不断发展,改装汽车已成为一种时尚的生活方式。
其中,排气系统改装在改装车中也是较为常见的一种。
排气系统改装能够提升车辆的动力性能,改善驾驶体验。
但是,在进行排气系统改装时,需要了解相关法律法规和标准,以免违法。
一、法律法规在我国,汽车排放标准由国家环境保护部门制定和实施。
车辆的排放要求主要体现在国家的《汽车污染控制技术政策》和《汽车排放污染物限值及测量方法》两个标准文件中。
根据这些标准,车辆的排放污染物浓度、排放指标等都有明确的规定,超出规定范围就属于违法行为。
而排气系统改装会对排放产生影响,因此必须符合规定才能合法进行改装。
二、排气系统改装标准想要合法地改装排气系统,首先需要了解排气系统改装标准。
1. 排放标准车辆的排气系统改装不能够超出国家的排放标准。
车辆要在规定的排放指标内,才能上路行驶。
若排放超标,便会引起环境污染和扰民等问题,涉及到严重的法律责任。
2. 噪音标准另外,排气系统改装后的噪音也需要符合国家的标准。
在城市和居民区等区域,噪音太大会严重扰民,违反相关法律法规,影响邻里和谐。
因此,排气系统改装也需要考虑噪音问题,尤其是在晚上或早晨行驶时,需要注意减少噪音的产生,以免影响他人的休息或生活。
3. 标准的认证排气系统的改装一定要选择规范、有经验的改装店,以保证改装后的车辆符合法规和标准。
排气系统的改装必须在生产厂家、国家认可的检测机构、资格认证的改装企业进行改装和检验,才能通过合法认证。
在改装时,必须遵循生产厂家的要求,选用合适的改装材料和设备。
改装完毕后,还需要到认可的检测机构进行检验认证,确定排气系统改装符合国家标准和要求。
只有得到认证,才能成为合法的车辆改装。
三、排气系统改装的注意事项在进行排气系统改装时,需要注意一些事项,以免违反法规或影响车辆的使用效果。
1. 确认改装方案是否可行排气系统改装需要提前规划改装方案,选择相对于的改装方案,需要咨询专业人员或有经验的改装师傅,以免出现不可规避的后果。
机动车辆排气管的限制因素与性能优化分析

机动车辆排气管的限制因素与性能优化分析机动车辆排气管是将发动机燃烧产生的废气排放到大气中的重要组件。
它不仅能够影响发动机的性能,还对环境和驾驶员的健康产生重要影响。
本文将对机动车辆排气管的限制因素和性能优化进行分析。
一、机动车辆排气管的限制因素1. 排气管几何形状:排气管的几何形状对排气的流动和压力损失产生直接影响。
例如,排气管的长度、直径、弯曲角度等都会影响废气的流动速度和压力损失。
较长的排气管会使废气流动路径增长,增加压力损失,而较短的排气管则会减少压力损失。
2. 排气阻力:排气管系统中的各个组件,如催化器、消声器等,都会产生一定的排气阻力。
排气阻力会导致发动机的废气无法顺畅排出,降低排气效率,影响发动机的输出功率和燃油经济性。
因此,减小排气阻力是提高发动机性能的重要途径之一。
3. 传热与散热能力:排气管系统不仅要将废气排放到外界,还要进行传热散热,防止排气管过热引起附加损失。
排气管的材料、结构和散热装置的设计等都会影响排气管的散热能力。
若排气管过热,会影响发动机的性能,甚至引发安全隐患。
二、机动车辆排气管的性能优化1. 材料优化:合适的材料能够提高排气管的耐高温性、耐腐蚀性和耐疲劳性,从而延长排气管的使用寿命。
目前常用的排气管材料有不锈钢、钛合金等。
合理选择材料还要考虑经济性和环境友好性。
2. 流体力学优化:通过几何形状的优化,改善废气流动的差异性,减小排气阻力,提高发动机的燃烧效率和输出功率。
例如,采用大口径的排气管和适当的弯曲角度,能够增加废气流动的速度,降低压力损失。
3. 散热设计:通过添加散热装置,如散热片、散热管等,增加排气管的散热面积,提高散热效果,防止排气管过热。
另外,还可以采用陶瓷涂层等技术来改善排气管的散热能力。
4. 噪音控制:采用消声器等装置对排气噪音进行控制,以降低噪音对环境和驾驶员的影响。
消声器通过利用波导原理和吸声材料,减少排气废气产生的噪音,并将其控制在合理范围内。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
汽车排气管标准
汽车排气管是汽车排放尾气的关键部件,其性能和品质对汽车的整体性能和安全性具有重要影响。
汽车排气管标准是衡量汽车排气管性能和品质的重要依据,主要包括排放标准、噪音标准、耐久性标准、燃油经济性标准和安全性标准等方面。
1.排放标准
汽车排气管的排放标准是衡量汽车尾气排放是否符合国家或地区法规要求的重要指标。
不同国家或地区的排放标准可能存在差异,但通常都包括一氧化碳(CO)、氮氧化物(NOx)、碳氢化合物(HC)等污染物的排放限制。
汽车排气管的排放标准必须符合国家或地区的法规要求,否则将会面临罚款或其他法律后果。
2.噪音标准
汽车排气管的噪音标准是衡量汽车行驶时排气管产生的噪音是否符合国家或地区法规要求的重要指标。
过高的噪音不仅会影响驾驶员和乘客的舒适性,还可能引发交通问题。
汽车排气管的噪音标准通常采用声压级或声功率级来衡量,必须符合国家或地区的法规要求。
3.耐久性标准
汽车排气管的耐久性标准是衡量汽车排气管能否长时间稳定工作的指标。
耐久性差的排气管可能导致排放性能下降或过早失效,影响汽车的整体性能和安全性。
汽车排气管的耐久性标准通常包括循环次数、疲劳强度等方面的要求。
4.燃油经济性标准
汽车排气管的燃油经济性标准是衡量汽车排气管对汽车燃油经济性的影响程度的指标。
某些高品质的汽车排气管可以改善汽车的燃油经济性,例如通过优化排气系统设计来减少排气阻力等。
汽车排气管的燃油经济性标准通常采用燃油消耗率或燃油效率等指标来衡量。
5.安全性标准
汽车排气管的安全性标准是衡量汽车排气管对汽车安全性的影响程度的指标。
不安全的汽车排气管可能导致车辆失控、损坏或其他事故。
汽车排气管的安全性标准通常包括排放控制装置的可靠性、耐高温性能、防泄漏等方面的要求。
此外,汽车排气管应具有一定的抗振性能和抗冲击性能,以适应车辆行驶过程中的振动和冲击环境。
