新人教九年级物理第20章【电与磁】单元测试卷及答案
新人教九年级物理第20章【电与磁】单元测试卷及答案 1 新人教九年级物理 第20章【电与磁】单元测试卷 一、选择题(每小题3分，共30分) 1．水平放置的一根条形磁铁N极吸着一枚较重的铁钉，若用另一根同样的条形磁铁的S极与原来磁铁的N极靠拢并接触时，如图所示，可能出现的现象是( )
A．将铁钉吸的更牢 B．铁钉落下 C．铁钉尖端将被吸向右端磁铁 D．铁钉尖端将被吸向左端磁铁 2．下列四幅图中能说明电动机工作原理的是( )
3．用磁铁的一极在一根缝衣针上沿同一方向摩擦几次，则摩擦后的缝衣针( ) A．可以磁化，且磁化后左端为S极 B．可以磁化，且磁化后左端为N极 C．可以磁化，但不能确定左端的磁极 D．不能被磁化，所以不会出现磁极 4．关于电和磁的现象与发现这一现象的科学家对应正确的一组是( ) A．电流的磁效应——安培 B．电流热效应——奥斯特 C．电磁感应——法拉第 D．最早发现地磁偏角——焦耳 5．如图所示，是电磁现象的四幅实验装置图，下列分析中不正确的是( )
A．图甲装置是研究电磁感应现象 B．图乙装置是研究磁场对电流的作用 C．图丙装置是研究电流周围存在着磁场 D．图丁装置是电动机的结构原理图 6．(绵阳中考)奥斯特通过实验证实了电流的周围存在磁场．如图所示，闭合开关S后，位于螺线管右侧的小磁针和位于螺线管正上方的小磁针N极指向将分别是( )
A．向右，向左 B．向左，向左 C．向左，向右 D．向右，向右 7．如图所示为科研人员研制的“发电鞋”，鞋的内部安装了磁铁和线圈．当人体带动磁铁运动时，磁铁产生的磁场通过线圈，从而产生感应电流．当人以5 km/h的速度行走时，其发电的功率约为0.4 W．下列说法正确的是( ) 新人教九年级物理第20章【电与磁】单元测试卷及答案 2 A．发电鞋工作时将电能转化为机械能 B．发电鞋是利用电磁感应原理工作的 C．发电鞋是利用电流磁效应原理工作的 D．在人以5 km/h的速度行走1 h的过程中，发电鞋可以产生约0.4 J的电能 8．如图所示为一种温度自动报警器原理图，在水银温度计的顶端封入一段金属丝，当温度升高至( )
A．74 ℃时，电灯亮报警 B．66 ℃时，电灯亮报警 C．66 ℃时，电铃报警 D．74 ℃时，电铃报警 9．(广州中考)巨磁电阻(GMR)在磁场中，电阻会随着磁场的增大而急剧减小，用GMR组成的电路图如图所示，S断开，A2有示数，电源电压恒定，则( )
A．S闭合时，A2示数减小 B．S闭合时，A2示数不变 C．A1示数减小时，A2示数不变 D．A1示数增大时，A2示数增大 10．(雅安中考)如图所示的四个装置，关于它们的说法中错误的是( )
A．图a可用来演示电磁感应现象 B．图b可用来演示电流的磁效应 C．图c中螺线管的右端是N极 D．图d可用来演示发电机的工作原理 二、填空题(每空2分，共28分) 11．中国古代民间常用薄铁叶剪裁成鱼形，鱼的腹部略下凹，像一只小船，将小船放在磁体周围使之________后，浮在水面，就制成了能够指南北方向的“指南鱼”．如果“指南鱼”静止时它的“鱼头”总是指向南方，说明“鱼头”是磁体的________极．它是利用人造磁体受________场的磁力作用而指南或北的． 12．福州科技馆展出的磁动轮是根据异名磁极相互吸引的原理制成的，每个轮的边缘新人教九年级物理第20章【电与磁】单元测试卷及答案 3 装有12个侧放的柱形磁体，如图所示．当推动A轮转动时，其他3个轮会随之转动．若A轮磁体外侧是N极，则C轮磁体外侧是________极．如果A轮顺时针转动，C轮将________时针转动，D轮将________时针转动．(填“顺”或“逆”)
13．必要时，可用扬声器代替话筒，如图所示，人对着扬声器锥形纸盆说话，声音使与纸盆相连的线圈在磁场中________，从而产生随着声音的变化而变化的电流，这种产生电流的现象在物理学上称为________现象．当纸盆向左运动的瞬间，产生的感应电流的方向如图所示，若纸盆向右运动，所产生的感应电流方向与图中所标示的电流方向________(填“相反”“相同”或“可能相同，也可能相反”)．
14．(山西中考)如图所示，开关S闭合，通电螺线管的左端是________极，要使它的磁性增强，可将滑片P向________端移动．
15．磁悬浮列车利用____________________的原理使车体完全脱离轨道，悬浮在距离轨道约1 cm处腾空行驶．当列车运行在曲线或坡道上时控制系统通过改变导向电磁铁中的________达到控制运行的目的．“常导型”磁悬浮列车及轨道和电动机的工作原理完全相同，只是把电动机的“转子”安装在列车上，将电动机的“定子”安装在轨道上．当向轨道这个“定子”输电时，通过____________________________作用使列车就像电动机的“转子”一样被推动着向前运动．
三、作图题(每题3分，共6分) 16．(云南中考)请在图中标出通电螺线管和小磁针的N极． 新人教九年级物理第20章【电与磁】单元测试卷及答案
4 17．如图是“自动水位显示器”的电路图．当水位未到达金属块B时，绿灯亮；当水位到达B时，红灯亮．请根据以上要求，用笔画线代替导线，完成工作电路的连接．
四、实验探究题(第18题8分，第19题12分，第20题8分，共28分) 18．为了探究电动机为什么会转动，小明根据电动机主要构造制作了一台简易电动机(如图)．他用回形针做成两个支架，分别与电池的两极相连用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去半周漆皮，将线圈放在支架上，磁体放在线圈下方闭合开关，用手轻推一下线圈，线圈就会不停地转动起来．
(1)要想改变线圈的转动方向，小明可采用的措施是：____________，___________．(写出两点) (2)开关闭合后，如果电动机不转，可能的原因是：________________、_________．(写出两点) (3)小明还想设计一个能调节电动机转速的实验装置，他还需要的主要器材是
__________，并在实线框内画出实验电路图．(电动机用符号表示) Ｋ
19．(云南模拟)在“探究什么情况下磁可以生电”的实验中，连接了如图所示的实验装置． (1)闭合开关．让导体ab沿水平方向左右运动，观察到灵敏电流计的指针偏转；若让导体ab由图示位置沿竖直方向上下运动，则灵敏电流计的指针________(填“偏转”或“不偏转”)．说明产生感应电流的条件是：闭合电路的部分导体在磁场中_____ _． (2)利用此装置．探究感应电流方向与磁场方向和切割磁感线方向之间的关系，观察到新人教九年级物理第20章【电与磁】单元测试卷及答案 5 的实验现象记录如下： 实验序号 磁场方向 导体切割磁感线方向 灵敏电流计指针偏转方向 ① 向下 向右 向左 ② 向上 向右 向右 ③ 向下 向左 向右 ④ 向上 向左 向左 在上述四次实验中，比较______________两次实验，可知感应电流方向与磁场方向有关；比较______________两次实验，可知同时改变磁场方向和切割磁感线方向则感应电流方向不变． (3)在探究中还发现，导体ab水平同左(或向右)缓慢运动时，灵敏电流计的指针偏转角度较小；导体ab水平向左(或向右)快速运动时，灵敏电流计的指针偏转角度较大．说明感应电流的大小与____________________有关． (4)生产生活中此原理重要的应用是________．(填选项) A．电动机 B．发电机 C．电磁起重机 D．电铃 20．某兴趣小组在研究扬声器结构时，发现扬声器中有一个环形磁体，他们不知道环形磁体的磁极分布情况，于是几位同学提出了以下三种猜想： 猜想1：磁极呈横向分布(例如图甲，左侧为N极，右侧为S极)． 猜想2：磁极呈轴向分布(例如图乙，上面为N极，下面为S极)． 猜想3：磁极呈上中下分布(例如图丙，上下面为N极，中部为S极)．
(1)根据所学知识，他们经过讨论，断定猜想3是错误的．你认为他们判断的依据是______________________． (2)为了验证其他猜想，他们用细线将环形磁体水平悬挂起来(如图丁所示)，结果观察到磁体在任意位置都能保持静止．这说明猜想________是错误的． (3)请设计一个简单实验，验证剩下的一个猜想是否正确，简述你的实验方案． 主要器材：______________ __； 简要做法：___________________________________________________________ 如何判断：________________________________ ______. 五、计算题(8分) 21．如图所示为一恒温箱温控电路，包括工作电路和控制电路两部分．R为热敏电阻(置于恒温箱内)，阻值随温度变化的关系如图所示．恒温箱温控电路工作原理是：加热过程中，恒温箱温度升高到一定值时，控制电路中电流会达到一定值，继电器的衔铁被吸合，工作电路停止加热． 新人教九年级物理第20章【电与磁】单元测试卷及答案
6 (1)图中所示状态，电路处于加热还是未加热？
(2)恒温箱的温度为100 ℃时，继电器线圈中的电流达到20 mA，衔铁被吸合，此时热敏电阻R消耗的功率是多少？
(3)电阻R′有什么作用？ 参考答案 1．B 2.A 3.C 4.C 5.D 6.A 7.B 8.D 9.D 10.D 11.磁化 南 地磁 12. S 逆 顺 13.振动 电磁感应 相反 14.S 左 15.同名磁极互相排斥 电流 磁场对通电导体有力的(或通电线圈受到磁场力)
16. 17. 18．(1)改变磁场的方向 改变电流的方向 (2)磁场太弱 线圈处于平衡位置
(3)滑动变阻器 19．(1)不偏转 做切割磁感线运动 (2)1、2(或3、4) 1、4(或2、3) ( 3)导体切割磁感线的速度 (4)B 20.(1)一个磁体只可能有两个磁极 (2)1 (3)小磁针 将小磁针置于磁环周围不同处 多次观察小磁针稳定后两极的指向情况，从而判断出磁环磁极的位置 21. (1)加热；(2)恒温箱的温度为100 ℃时，R＝50 Ω，P＝I2R＝(0.02 A)2×50 Ω＝0.000 4 A2×50 Ω＝0.02 W；(3)①保护电路，②调节温控箱的控制温度．
人教版九年级物理全一册《第二十章电与磁》单元测试题(附答案)
人教版九年级物理全一册《第二十章电与磁》单元测试题(附答案)学校:___________班级：___________姓名：___________考号：___________1.本试卷满分100分，考试时间60分钟。
2.全卷共31小题，分选择题部分和非选择题部分，选择题部分50分，非选择题部分50分。
选择题部分共50分一、单项选择题(本大题包括15 小题，每小题2分，共30分。
每小题给出的四个选项中，只有一个选项最符合题目的要求)1.关于条形磁铁，下列描述不正确的是()A. 条形磁铁的周围存在磁场B. 条形磁铁的两端磁性最弱C. 条形磁铁可以吸引含有金属镍制造的硬币D. 条形磁铁可以使原本无磁性的铁钉具有磁性2.自贡一学生利用手中的条形磁体做了实验，其中结论正确的是()A. 同名磁极互吸引B. 条形磁体能够吸引小铁钉C. 将条形磁体用细线悬挂起来，当它在水平面静止时北极会指向地理南方D. 条形磁体与小磁针之间隔了一层薄玻璃后就没有相互作用了3.关于图中所示的通电螺线管，下列说法正确的是()A. 通电螺线管的右端是S极B. 只对调电源正负极，通电螺线管的磁场方向不发生改变C. 通电螺线管的外部磁感线是从S极发出回到N极的D. 当滑动变阻器的滑片向右移动时，通电螺线管的磁性增强4.关于地磁场，下列说法中正确的是()A. 磁感线是磁场中真实存在的曲线B. 地球周围的地磁场的磁感线是从地磁S极出发回到地磁N极C. 教室里水平放置 能自由转动的小磁针静止时N极指向地理南极D. 指南针是我国古代四大发明之一，它能指南北是因为受到地磁场的作用5.如图，蹄形磁铁的磁场中放置一导线，导线与电流表组成闭合回路，下列说法正确的是()A. 奥斯特用此装置发现了电流磁效应B. 导体竖直方向运动时，电流表指针偏转C. 导体水平方向运动时，电流表指针偏转D. 导体左右运动时，电流表指针偏转方向不变6.小区内路灯能根据光线亮暗情况实现自动控制，其电路原理如图所示，R1是定值电阻，R2是光敏电阻，其阻值大小随光照强度的增大而减小。
新人教版初中物理九年级全册第二十章《电与磁》测试卷(包含答案解析)
一、选择题1．关于如图所示情景，下列说法中正确的是（）A．图甲：此图是发电机的原理图B．图乙：闭合开关通电螺线管左端为S极C．图丙：使用三孔插座和使用两孔插座效果是一样的D．图丁：可以用湿手摸或湿布擦与电源相连接的用电器2．如图所示，下列关于物理实验表述正确的是（）A．图甲，地理的两极和地磁场的两极并不重合的现象是我国宋代学者沈括最早发现的B．图乙实验揭示了电流的周围存在磁场，应用电动机C．图丙实验揭示了通电导体在磁场中受力运动，应用发电机D．图丁实验电源的左端是正极，小磁针A端是S极3．小俞买了一个磁悬浮玩具如图所示，其中上面的玩偶部分用磁铁做成，下面有一个带铁芯的电磁铁，下列叙述正确的是A．由图可判断，该电源为直流电源，a端为负极B．将可变电阻的滑片向下移动，可使玩偶悬得更高C．断开电路后，玩偶会落在软铁上，但玩偶依然受到磁力D．增加环绕的线圈匝数，可使玩偶悬得更高，玩偶在更高处静止时受到的磁力更大4．下列物体能被磁铁吸引的是（）A．橡皮擦B．塑料三角板C．木炭D．铁钉5．图是我国早期的指南针﹣﹣司南．东汉学者王充在《论衡》中记载为：“司南之杓，投之于地，其柢指南”．司南是把天然磁石琢磨成勺子的形状，放在一个水平光滑的“地盘”上制成的，静止时它的长柄指向南方．下列说法正确的是（）A．司南的长柄是磁石的南极B．地磁场的磁感线真实存在C．地理的两极和地磁场的两极相互重合D．司南静止时，它的长柄指向地磁南极6．如下图所示，弹簧下吊一块条形磁铁，磁铁的下端是N极，下面有一个螺线管，P是滑动变阻器的滑片，通电后如果将滑片P向右移动。
此时弹簧将（）A．伸长B．缩短C．不变D．上下振动7．关于电磁现象,下列说法中正确的是A．磁场是由磁感线组成的B．磁体间的相互作用不都是通过磁场发生的C．电动机是利用通电线圈在磁场中受力转动现象制成的D．发电机是利用电磁感应现象制成的,它可将电能转化为机械能8．把铁棒甲的一端靠近铁棒乙的中部，发现两者吸引，而把乙的一端靠近甲的中部时，两者互不吸引，则：（）A．甲有磁性，乙无磁性 B．甲无磁性，乙有磁性C．甲、乙都有磁性 D．甲、乙都无磁性9．如图所示，在通电螺线管周围 a、b、c、d四个位置画出的小磁针指向正确的是（）A．a、b B．b、c C．c、d D．a、d10．在一次物理实验中，墨墨同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法正确的是（）A．电磁铁的A端为S极B．小磁针静止时，N极水平指向右C．利用这一现象所揭示的原理可制成的设备是发电机D．当滑动变阻器的滑片P向右端移动时，电磁铁磁性增强11．关于电和磁的说法正确的是（）A．同种电荷相互吸引B．奥斯特经过多次试验发现了电磁感应现象C．摩擦起电的实质是创造了电荷D．磁体周围的磁场是真实存在的12．甲、乙为两个条形磁铁的两个磁极，根据如图所示的小磁针静止时的指向和磁感线的分布可知（）A．根据磁感线的分布可判定甲乙是异名磁极甲乙B．两个磁铁周围的磁场是由磁感线组成的C．甲、乙都是S极D．甲、乙都是N极二、填空题13．按要求完成填空：（1）如图﹣1，探究的是小球的动能与_____的关系实验。

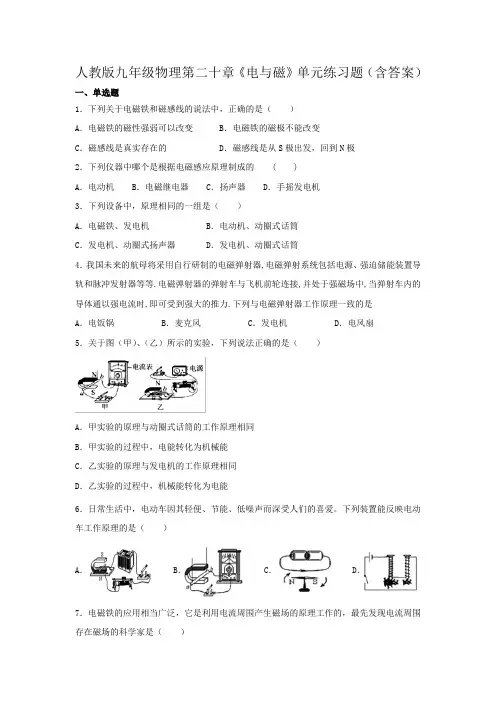

人教版九年级物理第二十章《电与磁》单元练习题(含答案)
人教版九年级物理第二十章《电与磁》单元练习题（含答案）一、单选题1．下列关于电磁铁和磁感线的说法中，正确的是（）A．电磁铁的磁性强弱可以改变 B．电磁铁的磁极不能改变C．磁感线是真实存在的 D．磁感线是从S极出发，回到N极2．下列仪器中哪个是根据电磁感应原理制成的 ( )A．电动机 B．电磁继电器 C．扬声器 D．手摇发电机3．下列设备中，原理相同的一组是（）A．电磁铁、发电机 B．电动机、动圈式话筒C．发电机、动圈式扬声器 D．发电机、动圈式话筒4．我国未来的航母将采用自行研制的电磁弹射器,电磁弹射系统包括电源、强迫储能装置导轨和脉冲发射器等等.电磁弹射器的弹射车与飞机前轮连接,并处于强磁场中,当弹射车内的导体通以强电流时,即可受到强大的推力.下列与电磁弹射器工作原理一致的是A．电饭锅B．麦克风C．发电机D．电风扇5．关于图（甲）、（乙）所示的实验，下列说法正确的是（）A．甲实验的原理与动圈式话筒的工作原理相同B．甲实验的过程中，电能转化为机械能C．乙实验的原理与发电机的工作原理相同D．乙实验的过程中，机械能转化为电能6．日常生活中，电动车因其轻便、节能、低噪声而深受人们的喜爱。
下列装置能反映电动车工作原理的是（）A． B． C． D．7．电磁铁的应用相当广泛，它是利用电流周围产生磁场的原理工作的，最先发现电流周围存在磁场的科学家是（）A．库仑B．奥斯特C．麦克斯韦D．亚里士多德8．如图所示，古代的指南针——司南能够指示方向是因为它具有（）A．磁性B．导电性C．导热性D．延展性9．如图所示，一个空心小铁球放在盛水的烧杯中，漂浮在水面上，将烧杯置于铁棒AB的上方，绕在铁棒上的线圈连接如图所示的电路，开关S闭合后，下列说法正确的是（）A．小铁球受到的重力和浮力是一对平衡力B．此时A端为电磁铁的N极C．滑片P向左滑动，小铁球所受浮力变大D．滑片P向右滑动，容器底部到水的压强变大10．下列关于磁场的描述，正确的是A．沿磁感线方向，磁场逐渐减弱B．磁铁能产生磁场，电流也能产生磁场C．磁体周围的磁感线是从磁体S极发出，回到磁体N极D．地磁的N极在地理北极附近，地磁的S极在地理的南极附近二、填空题11．磁场强弱处处相同的磁场叫做匀强磁场，磁场强度的单位是特斯拉，简称特，符号T。

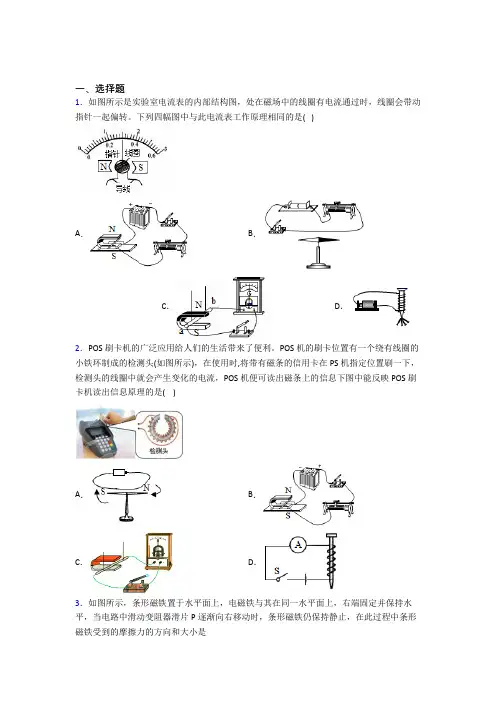

新人教版初中九年级物理下册第二十章《电与磁》测试(有答案解析)
一、选择题1．如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。
下列四幅图中与此电流表工作原理相同的是( )A．B．C．D．2．POS刷卡机的广泛应用给人们的生活带来了便利。
POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头(如图所示)，在使用时,将带有磁条的信用卡在PS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息下图中能反映POS刷卡机读出信息原理的是( )A．B．C．D．3．如图所示，条形磁铁置于水平面上，电磁铁与其在同一水平面上，右端固定并保持水平，当电路中滑动变阻器滑片P逐渐向右移动时，条形磁铁仍保持静止，在此过程中条形磁铁受到的摩擦力的方向和大小是A．方向向左，逐渐增大B．方向向左，逐渐减小C．方向向右，逐渐增大D．方向向右，逐渐减小4．如图是有关电与磁实验的装置图，其中用来研究电磁感应现象的是A．B．C．D．5．研究物理问题的常见方法有：控制变量法、等效替代法、转换法、模型法、比较法、归纳法、类比法和实验+推理等，下列研究方法判断正确的是A．在研究磁场时，引入磁感线对磁场进行形象的描述，采用了归纳法B．在研究合力与分力的关系时，采用了控制变量法C．在探究阻力对物体运动的影响时，推理出物体不受阻力时将以恒定不变的速度永远运动下去，采用了实验+推理的方法D．在探究电流的热效应与电阻的关系时，用密闭容器中质量相等的空气的温度变化来比较不同电阻丝产生的热量，采用了模型法6．如图所示，下列有关电磁学的知识，说法正确的是（）A．甲图中，说明电磁铁的磁性强弱与电流大小有关B．乙图中，闭合开关，滑片向右侧滑动时，弹簧测力计的示数变小C．丙图中，电动机运用了此原理，电动机将电能转化为机械能D．丁图中，此实验是由奥斯特发现的电磁感应现象7．物理学史上,很多杰出的科学家发现了很多重要的物理现象或规律,对于下列物理现象或规律的理解错误的是A．欧姆定律——欧姆发现“导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比”B．电流的磁效应——奥斯特通过实验证实“电流的周围存在着磁场”C．电磁感应现象——法拉第通过实验发现“闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流”D．焦耳定律——焦耳通过大量实验发现“电流通过导体产生的热量跟电流成反比,跟导体的电阻成正比,跟通电时间成正比”8．梳过头发的塑料梳子可“粘”起碎纸屑，下列现象中“粘”的原因与其相同的是（）A．电风扇叶片容易“粘”灰尘B．黑板擦“粘”在磁性黑板上C．塑料吸盘“粘”在光滑的瓷砖上D．两个铅块削平挤压后“粘”在一起9．如图所示，通电螺线管周围小磁针静止时，小磁针N极指向正确的是A．a、b、c B．a、b、d C．a、c、d D．b、c、d10．如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是（）A．N、N、S、NB．S、N、S、SC．S、S、N、ND．N、S、N、N11．“悬空的磁环”实验中，若所用的磁环都一样，中间的塑料管是光滑的．当甲、乙两个磁环处于静止状态时，它们之间的距离为h1，如图所示．再往乙的正上方套入丙磁环，当丙悬空并静止后，甲、乙之间的距离变为h2，乙、丙之间的距离为h3．已知磁环间的斥力随它们距离的减小而增大，则h1、h2、h3之间的大小关系满足（）A．h1＞h2h2＞h3B．h1＞h2h2＜h3C．h1＜h2h2=h3D．h1＜h2h2＜h312．小明同学设计了如图所示的电路探究“电磁铁的磁性强弱与什么因素有关”的实验。

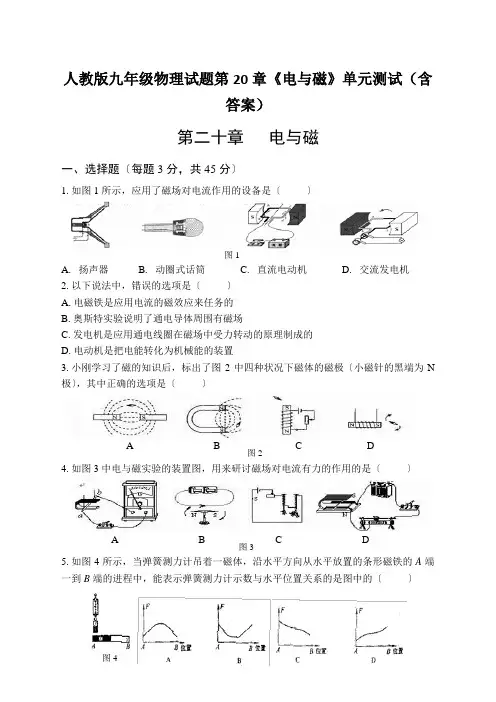

人教版九年级物理试题第20章《电与磁》单元测试(含答案)
人教版九年级物理试题第20章《电与磁》单元测试（含答案）第二十章 电与磁一、选择题〔每题3分，共45分〕1.如图1所示，应用了磁场对电流作用的设备是〔 〕A . 扬声器B . 动圈式话筒C . 直流电动机D . 交流发电机2.以下说法中，错误的选项是〔 〕A .电磁铁是应用电流的磁效应来任务的B .奥斯特实验说明了通电导体周围有磁场C .发电机是应用通电线圈在磁场中受力转动的原理制成的D .电动机是把电能转化为机械能的装置3.小刚学习了磁的知识后，标出了图2中四种状况下磁体的磁极〔小磁针的黑端为N 极〕，其中正确的选项是〔 〕A B C D 4.如图3中电与磁实验的装置图，用来研讨磁场对电流有力的作用的是〔 〕A B C D 5.如图4所示，当弹簧测力计吊着一磁体，沿水平方向从水平放置的条形磁铁的A 端一到B 端的进程中，能表示弹簧测力计示数与水平位置关系的是图中的〔〕图1图2图4图36.以下说法错误的选项是〔 〕A . 把小磁针运动时N 极所指的方向规则为该点磁场方向B . 电流的磁场方向与电流方向有关C . 感应电流方向与导体运动方向和磁感线方向有关D . 通电导体在磁场中受力方向与电流方向和导体运动方向有关7.以下关于电磁现象的说法中正确的选项是〔 〕A ．电磁铁的磁性强弱只与线圈的匝数有关B ．扬声器与话筒都是把声信号转变为电信号的装置C ．感应电流的方向只与导体切割磁感线的方向有关D ．电动机是把电能转化为机械能的机器8.如图5所示，M 、N 两个线圈套在一根润滑绝缘杆ab 上，它们受力时都能自在移动。
当闭合电键K 后，M 、N 两线圈将〔 〕A ．相互靠拢B ．相互分开C ．运动不动D ．先靠拢后分开9.以下说法正确的选项是〔 〕A ．电磁铁的磁性强弱与电流方向、电流大小和匝数都有关B ．法拉第最先发现电磁感应现象，电动机就是依据电磁感应现象制成的C ．电动机任务进程中，主要将电能转化为机械能D ．在电磁感应现象中，电能转化为机械能10.如图6所示，当开关S 闭合后，滑动变阻器的滑片P 向b 端移动的进程中，通电螺线管磁性强弱的变化是〔 〕A ．增强B . 削弱C . 不改动D . 忽强忽弱11.如图7所示，把螺线管沿东西方向水平悬挂起来，然后给导线通上如下图的电流，请你想一想会发作的现象是〔 〕A ．通电螺线管仍坚持运动不动B ．通电螺线管能在恣意位置运动C ．通电螺线管转动，直至A 端指向南，B 端指向北D ．通电螺线管转动，直至B 端指向南，A 端指向北图5 图6 图712.如图8所示，在电磁铁正上方用弹簧挂着一条形磁铁，开封锁合后，当滑片P从a 端向b端滑动进程中，会出现的现象是〔〕A.电流表示数变小，弹簧长度变短B.电流表示数变大，弹簧长度变短C.电流表示数变小，弹簧长度变长D.电流表示数变大，弹簧长度变长二、填空题〔每空1分，共25分〕13．同名磁极相互排挤，异名磁极相互；1820年，丹麦物理学家奥斯特用实验证明，通电导线周围存在着；1831年，英国物理学家法拉第发现应用磁场可以发生电流，依据这个发现，后来发明了机，使人类大规模用电成为能够，开拓了电气化的时代。

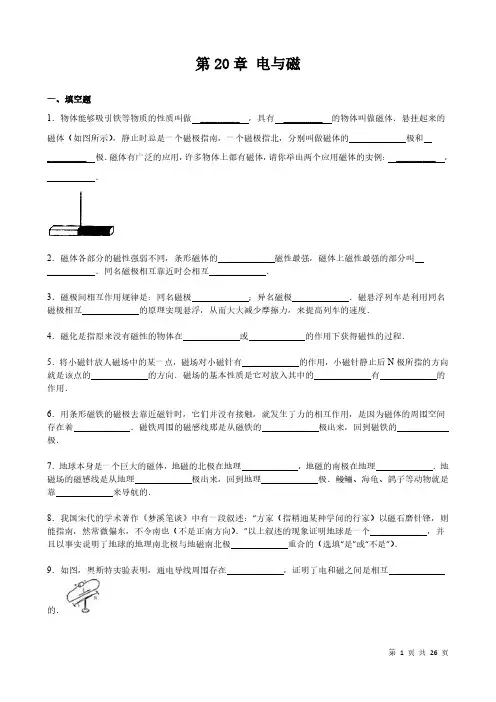

人教版九年级物理第二十章电与磁-单元测试题及答案解析
第20章电与磁一、填空题1．物体能够吸引铁等物质的性质叫做_________，具有_________的物体叫做磁体．悬挂起来的磁体（如图所示），静止时总是一个磁极指南，一个磁极指北，分别叫做磁体的_________极和_________极．磁体有广泛的应用，许多物体上都有磁体，请你举出两个应用磁体的实例：_________，_________．2．磁体各部分的磁性强弱不同，条形磁体的_________磁性最强，磁体上磁性最强的部分叫_________．同名磁极相互靠近时会相互_________．3．磁极间相互作用规律是：同名磁极_________；异名磁极_________．磁悬浮列车是利用同名磁极相互_________的原理实现悬浮，从而大大减少摩擦力，来提高列车的速度．4．磁化是指原来没有磁性的物体在_________或_________的作用下获得磁性的过程．5．将小磁针放人磁场中的某一点，磁场对小磁针有_________的作用，小磁针静止后N极所指的方向就是该点的_________的方向．磁场的基本性质是它对放入其中的_________有_________的作用．6．用条形磁铁的磁极去靠近磁针时，它们并没有接触，就发生了力的相互作用，是因为磁体的周围空间存在着_________．磁铁周围的磁感线那是从磁铁的_________极出来，回到磁铁的_________极．7．地球本身是一个巨大的磁体，地磁的北极在地理_________，地磁的南极在地理_________．地磁场的磁感线是从地理_________极出来，回到地理_________极．鳗鲡、海龟、鸽子等动物就是靠_________来导航的．8．我国宋代的学术著作《梦溪笔谈》中有一段叙述：“方家（指精通某种学问的行家）以磁石磨针锋，则能指南，然常微偏东，不令南也（不是正南方向）．”以上叙述的现象证明地球是一个_________，并且以事实说明了地球的地理南北极与地磁南北极_________重合的（选填“是”或“不是”）．9．如图，奥斯特实验表明，通电导线周围存在_________，证明了电和磁之间是相互_________的．10．通电螺线管外部的磁场和_________形磁体外部的磁场一样，它的两端分别是_________极、_________极．当改变螺线管中的电流方向时，螺线管的两磁极_________．11．某同学利用如图所示装置研究磁与电的关系，请仔细观察图中的装置、操作和现象，然后归纳得出初步结论：比较（a）、（b）两图可知：_________；比较（b）、（c）两图可知：_________．12．如图，当开关闭合后，通电螺线管边的小磁针按如图所示方向偏转，则通电螺线管的a端为_________极，电源的d端为_________极；当图中滑片P向右移动过程中，通电螺线管的磁性将_________（选填：“增强”、“减弱”或“不变”）．13．内部带铁芯的螺线管叫_________．电磁铁的优点很多，它的磁性有无可以由_________来控制；电磁铁的磁性强弱可以由_________来控制；电磁铁的南北极可以由_________来控制，使用起来很方便．在电流一定时，螺线管的匝数越多，它的磁性越_________．14．某同学的实验装置如图所示，弹簧下端吊的是铁块，当他将开关闭合以后，弹簧的长度_________；当他将滑动变阻器的滑片向左滑动时，电流表的示数_________，弹簧的长度将_________；如果其他条件不变，他只是将电源的正负极调换了一下，发生变化的是_________．15．电磁继电器是利用_________的通断，来间接控制高电压、强电流的电路装置，电磁继电器就是利用电磁铁来控制工作电路的一种_________．16．如图是王峰同学在研究性学习的活动中为某仓库设计的一种防盗报警器，其踏板放在仓库的门口，电铃和灯泡放在值班室内，观察电路可知，这个报警器的工作原理是：有人踩踏时，_________；无人踩踏时，_________．17．通电导体在磁场中受到_________的作用，力的方向跟_________和_________都有关系．18．直流电动机是利用_________制成的．电动机基本由两部分组成：能够转动的_________和固定不动的_________．电动机是把_________能转化成_________能的机器．19．电动机安装完成后，闭合电路电动机不运转，但轻轻的转一下就转动起来了，出现这种现象的原因是_________．20．直流电动机在工作时，线圈转到_________位置的瞬间，线圈中的电流断开，但由于线圈的_________，线圈还可以继续转动，转过此位置后，线圈中电流方向靠_________的作用而发生改变．21．直流电动机模型的换向器由两个铜制的_________组成，并随_________一起转动，每当线圈刚转过_________，就能自动改变线圈中的_________．从而达到使线圈连续转动的目的．22．_________发现了电流的磁场之后，法拉第发现了_________现象，进一步揭示了电和磁的联系，导致了_________的发明，实现了_________能转化为_________能．23．电与磁的联系可以由以下三个实验来证实：（1）如图所示，图中显示的是_________实验，它证明了通电导体周围有_________．（2）如图所示实验证实了_________，实验过程中是_________能转化成_________能，它的应用实例是_________．（3）如图所示，实验证实了_________，实验过程中是_________能转化成电能，它的应用实例是_________．24．我国交流电的频率是_________Hz．由此可知，在每秒内电流的方向变化了_________次，周期为_________s．25．_________的一部分导体在磁场中做_________运动时，导体中就会产生电流，这种现象叫做_________，产生的电流叫做_________．26．麦克风的工作过程是：声音使空气振动从而使话筒中的_________振动，带动与之相连的线圈一起_________，线圈的这种运动能产生随着声音变化而变化的_________，经过放大后，通过扬声器还原成声音．二、选择题27．下列关于磁感线的说法中，正确的是（）A．磁感线是由小铁屑形成的B．磁场中有许多曲线，这些曲线叫磁感线C．小磁针在磁感线上才受力，在两条磁感线之间不受力D．磁感线是人们为了形象地描述磁场的分布而假想出来的，实际并不存在28．（2003•常州）关于磁场和磁感线，下列说法中错误的是（）A．磁场是有方向的B．磁感线只是用来描述磁场的一些假想曲线C．地球的磁场叫做地磁场D．地理的北极就是地磁场的北极29．下列说法错误的是（）A．螺线管周围一定存在磁场B．安培定则是用来判定电流方向与磁极方向的C．知道通电螺线管的南北极就可判断出电流的方向D．通电螺线管的磁极可以对调30．如图所示的通电螺线管，其中正确的是（）A．B．C．D．31．1820年，安培在科学院的例会上做了一个小实验，引起与会科学家的极大兴趣．如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，请你想一想会发生的现象是（）A．通电螺线管仍保持在原来位置上静止B．通电螺线管转动，直到A端指向南，B端指向北C．通电螺线管转动，直到A端指向北，B端指向南D．通电螺线管能在任意位置静止32．如图所示，弹簧下吊一块软铁，下端有一个带铁心的螺线管，R是滑动变阻器，如果将滑片P向右端移动或者抽出铁心，则弹簧长度的变化应分别是（）A．伸长、伸长B．缩短、缩短C．伸长、缩短D．缩短、伸长33．如图所示，当开关闭合后，两通电螺线管会（）A．相吸B．相斥C．先吸引，后排斥D．先排斥，后吸引34．下列办法中，不能改变电磁铁磁性强弱的是（）A．改变通过线圈中电流的强弱B．改变线圈的匝数C．改变通过线圈中电流的方向D．在通电螺线管中插入铁芯35．如图，用热敏电阻（受温度影响阻值会发生变化的电阻）和电磁继电器组成的火警器的示意图，热敏电阻R受热后，其阻值会减小，将发生的变化是（）A．电磁继电器控制电路中的电流减小B．电磁继电器控制电路断开C．当电阻减小到某特定值时，电磁铁的磁性增强足以吸引下衔铁，L2发光D．当电阻减小到某特定值时，电磁铁的磁性减弱使得衔铁能复位，L1发光36．通电导体在磁场中受力而运动时（）A．消耗了电能，产生了机械能B．消耗了机械能，产生了电能C．消耗了机械能，产生了内能D．消耗了化学能，产生了电能37．跟热机相比，下列各项不属于电动机的优点是（）A．开动与停止均比较方便B．结构简单，制造便宜，占地较小C．效率较低D．对环境没有污染38．某个直流电动机的模型通电后不能转动，其发生的故障原因不可能是（）A．磁铁磁性太弱B．电流方向接反了C．换向器和电刷接触不良D．轴与轴架的摩擦太大39．要改变直流电动机的转动方向，可采取的措施是（）A．增大或减小线圈中的电流B．增强或减弱电动机里的磁场C．改变线圈中电流方向或对调磁铁极性D．改变线圈中电流方向同时对调磁铁极性40．直流电动机模型（如图示）安装实验中，下列现象中可能发生的是（）A．将电源的两极对调一下，线圈的转动方向不变B．将磁铁的两极对调一下，线圈的转动方向不变C．将电源和磁铁的两极都同时对调，线圈的转动方向不变D．将电源和磁铁的两极都同时对调，线圈会反方向转动41．下列措施中，不能增大直流电动机线圈转速的是（）A．换用磁性更强的磁体B．换用电压更高的电源C．将N、S极对调D．增大线圈的匝数42．直流电动机换向器的作用是（）A．改变线圈的转动方向B．改变线圈中的电流方向C．改变磁感线的方向D．以上作用同时存在43．关于电磁感应的叙述中，正确的是（）A．导体在磁场中做切割磁感线运动时，导体中就会产生感应电流B．闭合电路的一部分导体做切割磁感线运动时，导体中就会产生感应电流C．闭合电路的一部分导体在磁场中沿着磁感线的方向运动时，导体中会产生感应电流D．电磁感应现象中，感应电流的方向与磁感线的方向、导体切割磁感线运动的方向无关44．下列对感应电流大小无影响的因素是（）A．线圈的匝数B．磁场的方向C．磁场的强弱D．线圈的转速45．要使感应电流的方向相反，可采用的措施有（）A．把磁场方向和切割磁感线的导体的运动方向都反过来B．保持导体切割磁感线运动的方向不变，再把磁场方向反过来C．将磁场方向和切割磁感线的导体的运动方向都改变D．以上方法都可以46．关于直流电动机和发电机的几种说法中，不正确的是（）A．电动机是把机械能转化为电能的装置B．电动机是利用通电线圈在磁场中转动的原理工作的C．发电机是把机械能转化为电能的装置D．发电机是利用电磁感应原理工作的47．下列有关电磁现象的说法中，正确的是（）A．磁场对放入其中的磁体没有力的作用B．发电机是根据电磁感应现象制成的C．奥斯特实验说明导体周围存在磁场D．发电机工作时，电能转化为机械能48．图表示垂直纸面的一根导线，它是闭合电路的一部分，导线不动，磁极做下面的运动，能在导线中产生感应电流的是（）A．两磁极一起向上运动B．两磁极一起向下运动C．两磁极一起向右运动D．两磁极一起向左运动三、作图题49．根据图中小磁针（黑色部分是N极）的指向，标出条形磁铁的磁极．50．小丽要“探究电磁铁的磁性强弱跟什么因素有关”，现有线圈匝数分别为50匝、100匝和150匝的外形相同的电磁铁，她先后将这两个电磁铁接入如图所示的电路中．闭合开关S后，用电磁铁吸引大头针，并移动滑动变阻器的滑片P．重复了多次实验，记录如下表所示：50匝的电磁线100匝的电磁线150匝的电磁线实验次数123456789电流表示数/A0.8 1.2 1.50.81.22.0.81.52.吸引大头针的最多数目/枚5810101625131930（1）实验中小丽是通过电磁铁_________来判定其磁性强弱的．（2）分析第1、2、3次的实验记录，你会发现_________相同时，_________磁性越强．（3）分析第_________次的实验记录，会发现电流相同时，_________磁性越强．参考答案与试题解析一、填空题1．物体能够吸引铁等物质的性质叫做磁性，具有磁性的物体叫做磁体．悬挂起来的磁体（如图所示），静止时总是一个磁极指南，一个磁极指北，分别叫做磁体的南（S）极和北（N）极．磁体有广泛的应用，许多物体上都有磁体，请你举出两个应用磁体的实例：指南针，电动机．考点：磁性、磁体、磁极．专题：磁现象、电生磁．分析：（1）能够吸引铁、钴、镍等物质的性质叫做磁性，具有磁性的物体叫磁体；（2）磁体的不同部位磁性强弱不同，磁体的两端磁性最强，称为磁极．解答：解：（1）磁性：能够吸引铁、钴、镍等物质的性质叫做磁性；磁体：具有磁性的物体；（2）磁体上磁性最强的部分叫做磁极，一个磁体上有两个磁极，分别叫南（S）极和北（N）极；（3）磁体有广泛的应用，如指南针、电磁起重机、磁悬浮列车、电磁继电器、扬声器、电动机、发电机、话筒等．故答案为：磁性；磁性；南（S）；北（N）；指南针，电动机（合理即可）．点评：对于解决这种基础性较强的题目，加强对课本基础知识的记忆尤为关键．2．磁体各部分的磁性强弱不同，条形磁体的两端磁性最强，磁体上磁性最强的部分叫磁极．同名磁极相互靠近时会相互排斥．考点：磁性、磁体、磁极；磁极间的相互作用．专题：磁现象、电生磁．分析：（1）磁体的不同部位磁性强弱不同，磁体的两端磁性最强，称为磁极，中间磁性最弱．（2）磁极之间的作用规律是同名次及相互排斥，异名磁极相互吸引．解答：解：（1）磁体各部分的磁性强弱不同，条形磁体的两端磁性最强，称为磁极；（2）磁极间的作用规律是：同名次及相互排斥，异名磁极相互吸引．故答案为：两端；磁极；排斥．点评：记住课本中相关的基础知识，对于解决此类识记性的题目非常方便．3．磁极间相互作用规律是：同名磁极相互排斥；异名磁极相互吸引．磁悬浮列车是利用同名磁极相互排斥的原理实现悬浮，从而大大减少摩擦力，来提高列车的速度．考点：磁极间的相互作用；磁浮列车的工作原理和特点．专题：磁现象、电生磁．分析：根据磁极间的作用规律和磁悬浮列车的原理回答．解答：解：磁极间相互作用规律：同名磁极相互排斥、异名磁极相互吸引；磁悬浮列车利用同名磁极相互排斥，使列车与轨道彼此分离，减小了摩擦，而提高车速．故答案为：相互排斥；相互吸引；排斥．点评：本题主要考查学生对磁极间的作用规律和磁悬浮列车的原理的了解和掌握，是一道基础题．4．磁化是指原来没有磁性的物体在磁体或电流的作用下获得磁性的过程．考点：磁化．专题：磁现象、电生磁．分析：磁化是指没有磁性的物体获得磁性的过程，电流或者磁体都可以使物质磁化．解答：解：磁化是指原来没有磁性的物体在磁体或电流的作用下获得磁性的过程．故答案为：磁体；电流．点评：本题考查了磁化的概念，属于基础知识的考查，比较简单．5．将小磁针放人磁场中的某一点，磁场对小磁针有力的作用，小磁针静止后N极所指的方向就是该点的磁场的方向．磁场的基本性质是它对放入其中的磁体有磁力的作用．考点：磁场．专题：磁现象、电生磁．分析：磁场虽然是看不见、摸不着的，但它会对放入它中的磁体产生力的作用，小磁针N极在磁场中所受的磁力方向跟该点的磁场方向相同．解答：解：放入磁场的小磁针受到磁场对它的力的作用，小磁针静止时N极所指的方向就是该点的磁场方向，由此可知磁场的基本性质是对放入其中的磁体有磁力的作用．故答案为：力；磁场；磁体；磁力．点评：本题考查磁场的性质及磁场方向的规定，要明确磁场的方向是根据小磁针的指向来确定的．6．用条形磁铁的磁极去靠近磁针时，它们并没有接触，就发生了力的相互作用，是因为磁体的周围空间存在着磁场．磁铁周围的磁感线那是从磁铁的N极出来，回到磁铁的S极．考点：磁场；磁感线及其特点．专题：磁现象、电生磁．分析：磁体周围存在着磁场，为了描述磁场的分布，物理学上引入了磁感线，磁感线在磁体的外部是从N极出来，回到磁体的S极，在磁体的内部是从S极到N极．解答：解：磁体间的相互作用都是通过看不见而又客观存在的磁场而发生的，磁感线在磁体的外部是从N极出来，回到磁体的S极．故答案为：磁场；N；S．点评：本题考查了关于磁场，磁感线的基础知识，属于基础知识的考查，比较简单．7．地球本身是一个巨大的磁体，地磁的北极在地理南极附近，地磁的南极在地理北极附近．地磁场的磁感线是从地理南极出来，回到地理北极．鳗鲡、海龟、鸽子等动物就是靠地磁场来导航的．考点：地磁场．专题：应用题．分析：根据地磁两极与地理两极的关系，磁感线是从北极发出回到南极进行解答．解答：解：地磁北极在地理南极附近，地磁南极在地理北极附近，所以地磁场的磁感线从地理的南极附近出来，回到地理的北极附近；动物是靠地磁场来导航的．故答案为：南极附近；北极附近；南；北；地磁场．点评：本题主要考查了地磁场和磁场的性质，属于基础知识，应掌握．8．我国宋代的学术著作《梦溪笔谈》中有一段叙述：“方家（指精通某种学问的行家）以磁石磨针锋，则能指南，然常微偏东，不令南也（不是正南方向）．”以上叙述的现象证明地球是一个大磁体，并且以事实说明了地球的地理南北极与地磁南北极不是重合的（选填“是”或“不是”）．考点：地磁场．分析：（1）磁场的基本性质是对放入磁场中的小磁针产生磁力的作用；（2）地磁北极在地理南极附近，地磁南极在地理北极附近．解答：解：地球是一个大磁体，周围存在着磁场叫地磁场，地球上的磁体由于受到地磁场的作用，静止时总是指向南北方向，但与正南正北方向有一定的偏差，因为地理的两极与地磁的两极并不重合，有一定的磁偏角；故答案为：大磁体；不是．点评：知道地球是一个磁体，地理的南北极与地磁的南北极并不重合是解答此题的关键．9．如图，奥斯特实验表明，通电导线周围存在磁场，证明了电和磁之间是相互联系的．考点：通电直导线周围的磁场．分析：奥斯特实验说明了通电导体周围存在着磁场，说明电能生磁．解答：解：奥斯特首先发现了电与磁的关系，说明通电导体周围存在磁场，提示了电与磁的联系．故本题答案为：磁场；联系．点评：本题考查了奥斯特实验的意义，电能生磁，那么磁可能生电，终于使法拉第发现了电磁感应现象，从而开创了人类大规模用电的历史．10．通电螺线管外部的磁场和条形磁体外部的磁场一样，它的两端分别是N极、S极．当改变螺线管中的电流方向时，螺线管的两磁极交换位置．考点：通电螺线管的磁场．专题：磁现象、电生磁．分析：条形磁体的两端是它的两个磁极，通电螺线管也有两端，它的两端也是两个磁极；通电螺线管的极性跟电流方向有关，它们之间的关系可以用安培定则来判定．解答：解：通电螺线管外部的磁场和条形磁体外部的磁场一样，它的两端分别是N极、S极．当改变螺线管中的电流方向时，螺线管的两磁极交换位置．故答案为：条；N；S；交换位置．点评：本题考查了通电螺线管的磁场，属于基础知识的考查，比较简单．11．（2003•上海）某同学利用如图所示装置研究磁与电的关系，请仔细观察图中的装置、操作和现象，然后归纳得出初步结论：比较（a）、（b）两图可知：通电导线能产生磁场；比较（b）、（c）两图可知：磁场方向与电流方向有关．考点：通电直导线周围的磁场．专题：简答题；压轴题；实验分析法．分析：本题应由实验中发生的现象来找出答案．解答：解：比较（a），（b）可知，（a）中小磁针没有动，而（b）中小磁针发生了偏转，证明通电电流可以产生磁场．比较（b），（c）可知，两都电流反向后，小磁针的偏转也发生了变化，说明两次产生的磁场方向不同，故能说明磁场方向与电流方向有关．故答案为：通电导线能产生磁场，磁场方向与电流方向有关．点评：本题通过比较得出答案，故应仔细观察两者的主要不同之处，进而得出答案．12．（2012•中山二模）如图，当开关闭合后，通电螺线管边的小磁针按如图所示方向偏转，则通电螺线管的a端为N极，电源的d端为负极；当图中滑片P向右移动过程中，通电螺线管的磁性将减弱（选填：“增强”、“减弱”或“不变”）．考点：通电螺线管的极性和电流方向的判断；通电直导线周围的磁场．专题：压轴题；图析法．分析：（1）由小磁针的转动方向可知小磁针的受力方向，即可判出磁场方向和通电螺线管N极方向，由安培定则可判出电流方向，由电流方向可知电源的正负极．（2）由滑片的移动可知电阻的变化，由电磁的变化可知电流的变化，则可知电磁铁的磁性强弱的变化．解答：解：（1）小磁针N向内转，说明该磁感线是向内的，即该侧为电磁铁的S极，由安培定则可知，电流从a 侧流入，因电流从电源的正极流向负极，即c侧为电源正极，d端为负极．（2）当滑片向右移动时，接入电阻变大，由欧姆定律得电磁铁中的电流减小，则通电螺线管的磁性减弱，故答案为：N；负；减弱．点评：本题考查了影响通电螺线管磁性强弱的因素、磁极间的相互作用以及通电螺线管的极性和电流方向的判断．看似不相关的知识，该题却很好的将它们糅合到一道题中，是一道好题．13．内部带铁芯的螺线管叫电磁铁．电磁铁的优点很多，它的磁性有无可以由电流的通断来控制；电磁铁的磁性强弱可以由电流大小来控制；电磁铁的南北极可以由电流方向来控制，使用起来很方便．在电流一定时，螺线管的匝数越多，它的磁性越强．考点：电磁铁的构造和原理．专题：电动机、磁生电．分析：（1）电磁铁的构造：内部插入铁芯的通电螺线管，其磁性比通电螺线管大大增强；（2）电磁铁是利用电流的磁效应制成的，磁性的有无取决于电磁铁中有无电流；电流的强弱及线圈的匝数决定了电磁铁磁性的强弱；电磁铁的极性取决于电流的方向和螺线管的绕法．解答：解：内部带有铁芯的螺线管叫做电磁铁；电磁铁的优点很多，它的磁性有无可以由电流的通断来控制；电磁铁的磁性强弱可以由电流大小和线圈匝数来控制；电磁铁的南北极可以由电流方向来控制，使用起来很方便．在电流一定时，螺线管的匝数越多，它的磁性越强．故答案为：电磁铁；电流的通断；电流大小；电流方向；强．点评：本题考查了电磁铁的优点，因为电磁铁是否有磁性、磁性强弱、两端的磁极性质可以认为控制，所以电磁铁在日常生活中有着极其广泛的应用．14．某同学的实验装置如图所示，弹簧下端吊的是铁块，当他将开关闭合以后，弹簧的长度变长；当他将滑动变阻器的滑片向左滑动时，电流表的示数变大，弹簧的长度将变长；如果其他条件不变，他只是将电源的正负极调换了一下，发生变化的是螺线管的磁极．考点：通电螺线管的极性和电流方向的判断；磁极间的相互作用；滑动变阻器的使用．专题：实验题．分析：弹簧伸长的长度的变化，是由其受到铁块拉力的变化引起的，因此要分析弹簧长度的变化就要从铁块对其拉力的变化入手．电流表示数的变化，取决于滑动变阻器接入电路中阻值的变化．此时弹簧长度的变化取决于电磁铁磁性强弱的变化．电源正负极的对换，引起电路发生的变化是解决此题的突破口．解答：解：①闭合开关后，电路中有了电流，电磁铁有了磁性，从而对铁块有了一个向下的吸引力，导致了铁块对弹簧的拉力增大，弹簧伸长的长度变长．②当滑动变阻器的滑片向左移动时，滑动变阻器接入电路的阻值减小，电路中的电流增大，所以电流表的示数增大；通电螺线管中的电流增大，由电磁铁磁性强弱的决定因素可知，其磁性增强，对铁块的吸引力增大，使弹簧伸长的长度变长．③电源的正负极对换后，电路中电流的大小没有改变，电流的方向发生了变化，造成了螺线管的NS极发生了变化．故答案为：变长；变大；变长；螺线管的磁极．点评：与此题类似的，也可将弹簧下面的铁块改为条形磁铁，再增加对安培定则、磁极间作用规律的考查．15．电磁继电器是利用低电压弱电流电路的通断，来间接控制高电压、强电流的电路装置，电磁继电器就是利用电磁铁来控制工作电路的一种开关．考点：电磁继电器的组成、原理和特点．专题：磁现象、电生磁．分析：用手直接控制强大电流或操作高电压电路是很危险的，而电磁继电器正是解决这一问题的．它是一个利用电磁铁来控制电路工作的开关，根据其作用可回答题中的问题．解答：解：电磁继电器是一个利用电磁铁来控制电路工作的开关，其作用是用低电压、弱电流电路的通断来控制。
最新人教版初中物理九年级第二十章《电与磁》单元测试(含答案)3
九年级物理第二十章《电与磁》单元检测（含答案）一．选择题（每小题只有一个正确答案，请将正确答案填写在括号中，每小题2分，共30分）1．如图所示的各图中，描述磁场正确的是（）A．B．C．D．2．地球表面任一点的磁子午圈同地理子午圈的夹角叫做地磁偏角，历史上最早发现它的科学家是（）A．奥斯特B．法拉第C．张衡D．沈括3．如图所示是一款磁吸式数据线，含有磁铁的线体可以和不同型号的具有磁性的充电头吸附对接，达到“一线多头”的使用效果。
下列说法正确的是（）A．含有磁铁的线体可以吸附任何金属B．磁性充电头周围存在磁感线C．线体周围的磁场是均匀分布的D．线体和充电头吸附是因为异名磁极相互吸引4．实践展示课上，小明手拿一块永磁铁靠近橡皮泥，发现橡皮泥被永磁铁吸走了，其奥秘是橡皮泥中掺入了一种金属粉。
下列材料中，能充当这种金属粉的是（）A．铝B．铁C．银D．铜5．在探究通电螺线管周围的磁场分布的实验中，在一块有机玻璃板上安装了一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后轻敲玻璃板，铁屑的排列如图所示。
下列说法正确的是（）A．不同位置的铁屑可以反映该处磁场的方向B．铁屑有规律地排列，它们共同组成了磁体周围客观存在的磁感线C．用木屑代替铁屑进行实验，木屑也会有规律地排列D．如果在P处自由静止的小磁针的右端是N极，则在Q处自由静止的小磁针的左端是S极6．如图所示，通电螺线管周围放着能自由转动的小磁针a、b、c、d,这四根磁针静止时，N 极（黑色端表示N极）指向错误的是（）A．小磁针a B．小磁针b C．小磁针c D．小磁针d 7．如图所示，条形磁铁放在粗糙程度相同的水平桌面上静止后，闭合开关S，滑片P向下移动。
下列说法正确的是（）A．电路中电流逐渐变小B．条形磁铁所受摩擦力向左C．通电螺线管的右端为S极D．滑片P向下移动过程中，条形磁铁可能向左运动8．如图所示是某同学设计的“温度自动报警器”的电路图，图中金属丝下端与90℃刻度线对齐。
新人教版九年级物理全册单元综合检测试题 第二十章《电与磁》【含答案】
图1新人教版九年级物理全册单元综合检测试题第二十章《电与磁》一、单项选择题：（本大题包括1-10小题，每小题3分，共30分。
在每小题给出的四个选项中，只有一项最符合题目的要求）1.对甲、乙两图所示的实验，下列说法正确的是（ ） A.甲实验可以研究电动机的工作原理 B.乙实验可以研究通电导体在磁场中受力情况 C.甲实验的过程中，电能转化为机械能 D.乙实验的过程中，机械能转化为电能2.下列各种电路设备中，利用电磁感应原理工作的是（）A.动圈式话筒B.扬声器C.电动机D .电炉3.为了判断一根钢棒是否有磁性，小明进行了以下几组小实验，其中不能达到目的（ ） A.让钢棒靠近铁屑，铁屑被吸引，则钢棒具有磁性B.用细线将钢棒吊起来，使它能在水平面内自由转动，静止时总是指南北方向，则钢棒具有磁性C.小磁针靠近钢棒，若钢棒与小磁针相互排斥，则钢棒具有磁性D.让小磁针靠近钢棒，若钢棒与小磁针相互吸引，则钢棒具有磁性 4.如图1所示，甲、乙、丙是软铁片，闭合开关S 后，则（ ） A.甲的左端出现S 极 B.乙的右端出现N 极 C.丙的右端出现N 极 D.无法确定5.如图所示四个实验现象中，揭示了电动机工作原理的是（ ）电电源A.B. C. D.6.如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线圈中就会产生电流，从而就能给鞋面上的充电电池充电，这种充电鞋垫的工作原理是（ ） A.电磁感应现象B.电流的磁效应C.磁极间的相互作用D.通电线圈在磁场里受力转动7.关于磁场和磁感线，下列说法中正确的是（ ） A.磁感线总是从磁体的北极指向南极 B.同一条磁感线上各点的磁场方向相同 C.磁体周围没有磁感线的地方没有磁场D.磁场是客观存在的，磁感应线是不存在的，但它能形象地描述磁场的分布情况和方向 8.如图所示，电磁铁左侧的甲为条形磁铁，右侧的乙为软铁棒， A 端是电源的正极.下列判断中正确的是（ ） A.甲、乙都被吸引 B.甲被吸引，乙被排斥 C.甲、乙都被排斥D.甲被排斥，乙被吸引9.如右图所示的自动电路中，当开关S 断开时，工作电路的情况是（ ） A.灯亮，电动机不转，电铃响 B.灯亮，电动机转起来，电铃响C.灯不亮，电动机不转，电铃响D.灯亮，电动机转起来，电铃不响10.如图所示，开关闭合，小磁铁处于静止状态后，把滑动变阻器的滑片P 缓慢向右移动，此时悬挂的小磁铁的运动情况是（ ） A.向下移动B.向上移动 C.静止不动D.无法确定二、多项选择题：（本大题包括11-15小题，每小题5分，共25分。
2023年春学期人教版九年级物理第二十章【电与磁】》单元培优试卷附答案
2023年春学期九年级物理第二十章【电与磁】》单元培优试卷一．选择题1．有两根外形完全相同的钢棒a和b；按图甲放置，手拿住a时，b不会掉下来；按图乙放置，手拿住b 时，a会掉下来。
这说明（）A．钢棒a具有磁性B．钢棒b具有磁性C．钢棒a和b都具有磁性D．钢棒a和b都不具有磁性2．如图弹簧秤下挂一条形磁铁，沿着条形磁铁自左向右水平方向移动时，弹簧秤的示数将（）A．不变B．逐渐增大C．先增大后减小D．先减小后增大3．在探究磁体特点的活动中，小华用条形磁体不接触也能把回形针吸引起来，如图所示，同组的小明说这是因为磁体周围存在磁场，但小华认为小明的说法缺乏证据，为此小明作进一步探究。
下列做法及现象中最能说明磁体周围存在磁场的是（）A．把磁体拿走，回形针掉落下来B．类比“风吹树叶动”现象，说明磁体周围存在像风一样看不见的物质C．把小铁片放在磁体与回形针之间，回形针掉落下来D．把纸片放在磁体与回形针之间，回形针没有掉落下来4．图示为四个“吸”的实例，下列对它们的解释中，错误的是（）A．图中甲，具空吸盘挂钩吸在光流的墙面上：空气甲存在大气压B．图乙中，与头发摩擦过的塑料梳子“吸”起纸屑：梳子与纸屑带有异种电荷C．图丙中，两接触面平滑的铅柱被用力挤压后“吸”在一起：分子间存在引力D．图丁中，底部有磁铁的教具“吸”在含铁的黑板上：磁体具有磁性5．小科在课外兴趣活动课中将数枚一元硬币按如图所示放在两根平行的条形磁铁上，搭成了一座漂亮的“硬币桥”，下列分析正确的是（）A．“硬币桥”上左右两端的硬币没有磁性B．“硬币桥”中间磁性最强C．“硬币桥”的搭建利用到了磁化的原理D．两枚硬币相邻的部分是同名磁极6．如图所示，开关闭合，滑动变阻器的滑片位于A端，小铁片被竖直吸在电磁铁的左侧。
若将滑片从A 端移动到中点，则（）A．铁片受到的摩擦力将不变B．小铁片会脱落C．电磁铁的磁性减弱D．电磁铁的左端为N极7．如图所示，GMR是巨磁电阻，它的阻值随电磁铁磁性的增强而减小。
新人教版初中物理九年级全册第二十章《电与磁》测试题(有答案解析)
一、选择题1．如图所示的实验装置，当开关闭合时，能观察到导体棒ab沿金属导轨运动。
图中利用这一现象所揭示的原理制成的设备是（）A．电饭锅B．手摇发电机C．电风扇D．电热壶2．如图所示是一种温度自动报警器的原理图。
制作水银温度计时，在玻璃管的两端分别封入一段金属丝。
电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号下列说法正确的是（）A．温度计中的水银是绝缘体B．电铃响时，电磁铁右端是N极C．温度降低到74℃以下，电铃响D．电铃响且滑片P向左移动时，电磁铁磁性减弱3．下列四幅图中可探究磁场对电流作用的是（）A．B．C．D．4．下列生活、生产实例与所包含物理知识的说法中，正确的是（）A．吸排油烟机是利用电磁感应现象制成的B．我们看到水面树木的倒影是因为发生了光的折射C．放在桌面上的书处于静止状态，是因为桌面对书的支持力和书对桌面的压力相互平衡D．“不敢高声语，恐惊天上人”中的“高”是指声音的响度5．无线充电是一种增加手机续航时间的方式．无线充电的技术原理是电流流过送电线圈产生磁场，受电线圈靠近该磁场时就会产生电流，给智能手机充电，如图所示．受电线圈处用到了下图哪个实验的原理A．B．C．D．6．在如图所示实验中，将小铁球从斜面顶端由静止释放，观察到它在水平桌面上运动的轨迹如图甲中虚线OA所示．在OA方向的侧旁放一磁铁，再次将小铁球从斜面顶端由静止释放，观察到它在水平桌面上运动的轨迹如图乙中虚线OB所示．由上述实验现象可以得出的结论是（）A．小铁球在桌面上继续运动是由于受到向前的作用力B．磁铁对小铁球没有作用力C．力可以改变小铁球的运动方向D．力可以使小铁球发生形变7．把一根柔软的螺旋形弹簧竖直悬挂起来，使它的下端刚好跟杯里的水银面相接触，并使它组成如右图所示的电路图，当开关S接通后，将看到的现象是A．弹簧向上收缩B．弹簧被拉长C．弹簧上下跳动D．弹簧仍静止不动8．如图所示，在通电螺线管导线中箭头表示电流方向附近放置的小磁针黑端为N极，静止时其指向正确的是（）A．B．C．D．9．如图所示是智能扶手电梯工作原理图，其中R是压敏电阻，当有人乘梯时，压敏电阻受压阻值变化改变线圈中电流，引起电磁铁磁性强弱变化，使得电磁继电器动触点的位置变动电动机转速加快：当没有人乘梯时，电动机转速减慢减少耗电。
