三相异步电动机正反转控制电路安装与调试
任务一 三相异步电动机接触器互锁正反转 控制电路安装与调试
知识链接
（2）辅助文字符号 辅助文字符号用来表示电气设备、装置和元器件以及电路的功能、状态和 特征。
（3）补充文字符号 在使用中基本文字符号和辅助文字符号仍不够用时，可用补充文字符 号进行补充，但要按照国家标准中的有关原则进行。
任务一 三相异步电动机接触器互锁正反转 控制电路安装与调试
项目二 三相异步电动机正反转控制电路安装与调试
目录
任务一 三相异步电动机接触器互锁正反转控制电 路安装与调试
任务二 三相异步电动机按钮、接触器双重互锁正反 转控制电路安装与调试
任务三 工作台自动往复控制电路安装与调试
项目二 三相异步电动机正反转控制电路安装与调试
学习重点
电动机单向旋转控制线路只能使电动机向一个方向旋转，带动生产 机械的运动部件向一个方向运动。但许多生产机械往往要求运动部件能向 正反两个方向运动。如机床工作台的前进与后退、万能铣床主轴的正转与 反转、起重机的上升与下降等，电动机正反转控制电路是电动机控制电路 中最常见的基本控制电路。
任务一 三相异步电动机接触器互锁正反转 控制电路安装与调试
知识链接
四、电气互连图 电气互连图是电气原理图的具体表现形式，可直接用于安装配线。
任务一 三相异步电动机接触器互锁正反转 控制电路安装与调试
知识链接
电气互连图是表明电气设备各单元与用电的电力装备（如电动机）之 间的接线关系的电气图。绘制电气互连图的原则：
6.各电气元器件与走线槽之间的外露导线，应走线合理，并尽可能做到 横平竖直，变换走向要垂直。
任务二 三相异步电动机按钮、接触器双重 互锁正反转控制电路安装与调试
任务一 三相异步电动机接触器互锁正反转 控制电路安装与调试
知识链接
2.文字符号 （1）基本文字符号 单字母符号是按拉丁字母将各种电气设备，装置和元器件划分为23 大类，每大类用一个专用单字母符号表示。如“Q”表示开关类，“C” 表示电容器类等。 双字母符号是由一个表示种类的单字母符号与另一字母组成，以单字 母符号在前、另一字母在后的次序列出。
知识链接
三、机床电气线路板前线槽配线的工艺要求 1.所有导线的截面积在等于或大于0.5 mm2时，必须采用软线。 2.布线时，严禁损伤线芯和导线绝缘。 3.各电气元器件接线端子引出导线的走向，以元器件的水平中心线为界 线，在水平中心线以上接线端子引出的导线，必须进入元器件上面的走线 槽；在水平中心线以下接线端子引出的导线，必须进入元器件下面的走线 槽。
二、工作原理分析
按钮、接触器双重互锁正反转控制电路结合了接触器互锁和按钮互锁 正反转控制电路的优点，操作方便，工作安全可靠。
闭合电源开关QF即可操作设备开始工作，其工作原理如下： 1.正向起动运转 按下正向起动按钮SB2，KM1吸合自锁，其主触点闭合，接通电动机 M正同一电器的各部件画在一起，布置尽可能符合电器的实际情 况。
2.电气元器件的图形符号、文字符号和回路标记均以电气原理图为准， 并保持一致。
任务一 三相异步电动机接触器互锁正反转 控制电路安装与调试
知识链接
3.不在同一控制箱和同一配电盘上的各电气元器件的连接，必须经接线 端子板进行。
4.对于控制装置的外部连接线，应在图上或用接线表示清楚，并标明电 源的引入点。
任务一 三相异步电动机接触器互锁正反转 控制电路安装与调试
知识链接
五、电气安装接线图
2.不在同一控制柜、控制箱等控制单元上的元器件间必须通过端子板进 行电气连接。
3.电气安装接线图中走线方向相同的导线用线束表示。 4.电气安装接线图中导线走向一般不表示实际走线，施工时由操作者根据 实际情况选择最佳走线方式。
知识链接
元器件安装、线路布线及检查方法 一、元器件安装步骤及工艺要求 1.元器件安装前检查 根据元器件质量检测的一般原则对各个元器件进行检查。 2.元器件安装
任务二 三相异步电动机按钮、接触器双重 互锁正反转控制电路安装与调试
知识链接
二、机床电气线路板前明线布线工艺要求 1.布线顺序一般以接触器为中心，由里到外、由低至高，先控制电路、 后主电路进行，以不妨碍后续布线为原则。 2.布线时应横平竖直，分布均匀，同一平面应高低一致，尽量不交叉， 变换走向时应垂直。 3.同一元器件、同一回路的不同接点的导线间距离应保持一致。
任务一 三相异步电动机接触器互锁正反转 控制电路安装与调试
一、电路构成
根据电气控制线路原理图的绘图原则，识读三相异步电动机接触 器互锁正反转控制线路电气原理图，明确线路所用元器件及它们之间 的关系。
任务一 三相异步电动机接触器互锁正反转 控制电路安装与调试
二、工作原理分析
1.正转起动过程 合上电源开关，按下正转起动按钮SB2，使交流接触器KM1线圈得电 动作。KM1动作后主触点闭合。 2.正转停止过程 按下停止按钮SB1，切断正转控制电路，使KM1接触器断电，KM1 接触器线圈失电释放，切断电动机供电，系统复位达到停车目的。 3.反转起动过程 按 下 反 转 起 动 钮 SB3 ， 此 时 ， 使 反 转 接 触 器 KM2 线 圈 得 电 动 作 。 KM2动作后，辅助动断触点断开，切断正转接触器电路，确保KM2动作 时间KM1不误动作。
任务二 三相异步电动机按钮、接触器双重 互锁正反转控制电路安装与调试
二、工作原理分析
2.正向制动停转 按下停止按钮SB1，KM1线圈失电，KM1主触点断开，电动机M切 断电源停转。 3.反向起动运转 按下反向起动按钮SB3，KM2吸合自锁，其主触点闭合，接通电动机 M反转电源，电动机M反向起动并运转
任务二 三相异步电动机按钮、接触器双重 互锁正反转控制电路安装与调试
知识链接
7.同一平面的导线应高低一致，不能交叉。 8.所有从一个接线端子（或接线柱）到另一个接线端子（或接线柱） 的导线必须连续，中间无接头。 9.所有与板外电器连接的导线均应通过板下的端子排对应连接。
任务二 三相异步电动机按钮、接触器双重 互锁正反转控制电路安装与调试
任务一 三相异步电动机接触器互锁正反转 控制电路安装与调试
知识链接
（3）需要测试和拆、接外部引出线的端子，应用空心圆表示；导线的交 叉点用实心圆表示。
（4）采用元器件展开图的画法。同一元器件的各部件可以不画在一起， 但文字符号要相同。若有多个同一种类的元器件，可在文字符号后加上数字 序号，如KM1、KM2等。
任务二 三相异步电动机按钮、接触器双重 互锁正反转控制电路安装与调试
任务分析
一、电路构成 根据电气控制线路原理图的绘图原则，识读三相异步电动机按钮、接 触器双重互锁正反转控制线路电气原理图，明确线路所用元器件及它们之 间的关系。
任务二 三相异步电动机按钮、接触器双重 互锁正反转控制电路安装与调试
任务二 三相异步电动机按钮、接触器双重 互锁正反转控制电路安装与调试
二、工作原理分析
4.反向制动停转 按下停止按钮SB1，KM2线圈失电，KM2主触点断开，电动机M切 断电源停转。 5.正转到反转 当需要电动机反转时，按下反转起动按钮SB3，其动断触点先断开， KM1线圈失电，KM1主触点断开，电动机M切断正向电源而停止，KM1 辅助动断触点闭合，将SB3按到底，其动合触点后闭合，使KM2线圈得电 自锁，KM2主触点接通电动机M的反转电路，电动机M起动反转。
任务一 三相异步电动机接触器互锁正反转 控制电路安装与调试
二、工作原理分析
4.反转停止过程 按SB1停止按钮，KM2线圈失电，KM2主触点断开，电动机M切断 电源停转，制动结束。 按下正转起动控制按钮SB2，交流接触器KM1线圈得电，电动机M得 电起动旋转。
任务一 三相异步电动机接触器互锁正反转 控制电路安装与调试
任务一 三相异步电动机接触器互锁正反转 控制电路安装与调试
知识链接
2.图区的划分 按功能分成若干图区，通常是一条回路或一条支路划分为一个图区， 并从左到右依次用阿拉伯数字编号，标注在图区下部的图形区栏中,上部 为对应的功能栏。
任务一 三相异步电动机接触器互锁正反转 控制电路安装与调试
知识链接
3.符号位置 图纸上方的“电源开关”等字样，表明对应区域下方某个元器件或 某部分电路的功能，以利于理解全电路的工作原理。
任务一 三相异步电动机接触器互锁正反转 控制电路安装与调试
知识链接
五、电气安装接线图 电气安装接线图表明电气设备各控制单元内部元器件之间的接线关系， 是实际安装接线的依据，主要用于生产现场。绘制电气安装接线图的原则： 1.电气元器件用规定的图形和文字符号绘制，同一电器的各部分必须画 在一起，其图形和文字符号及端子号必须与原理图一致。
（5）所有按钮、触点均按没有外力作用和没有通电时的原始状态画出。 （6）控制电路的分支电路，按动作顺序和信号流自上而下或自左至右的 原则绘制。
任务一 三相异步电动机接触器互锁正反转 控制电路安装与调试
知识链接
（7）电路图应按主电路、控制电路、照明电路、信号电路分开绘制。 （8）电路中各元器件触点图形符号，当图形垂直放置时以“左开右闭” 绘制，即垂线左侧的触点为动合触点，垂线右侧的触点为动断触点；当图形 为水平放置时以“上闭下开”绘制，即在水平线上方的触点为动断触点，在 下方的触点为动合触点。
任务二 三相异步电动机按钮、接触器双重 互锁正反转控制电路安装与调试
二、工作原理分析
6.反转到正转 当需要电动机正转时，按下正转起动按钮SB2，其动断触点先断开， KM2线圈失电，KM2主触点断开，电动机M切断反向电源而停止，KM2 辅助动断触点闭合，将SB2按到底，其动合触点后闭合，使KM1线圈得电 自锁，KM1主触点接通电动机M的正转电路，电动机M起动正转。
任务二 三相异步电动机按钮、接触器双重 互锁正反转控制电路安装与调试
知识链接
4.各电气元器件接线端子上引出或引入的导线，除间距很小和元器件机 械强度很差时允许直接架空敷设外，其他导线必须经过走线槽进行连接。

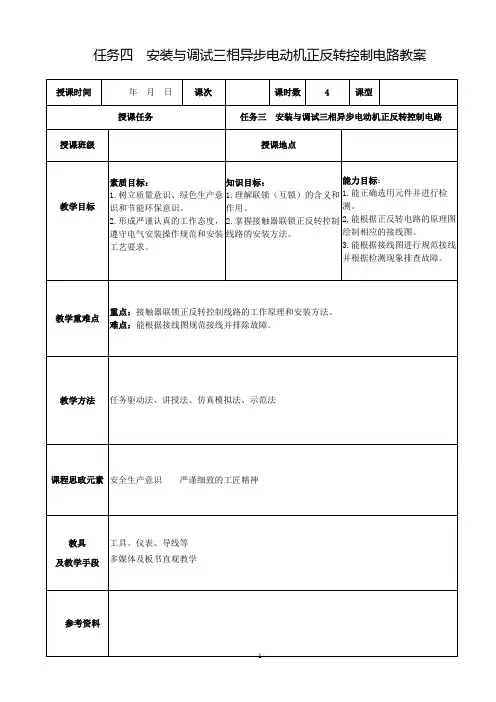

任务四 安装与调试三相异步电动机正反转控制电路电子教案
任务四安装与调试三相异步电动机正反转控制电路教案
教案内容
教学实施过程
设计意图及课程思政
导入新课(10’)
电梯能够上升与下降，摇臂钻床的摇臂能上升和下降，并且可以夹紧和松开工件，其工作过程是朝两个相反的方向运动，这要求驱动电机能实现正、反向的控制。
可在电动机单向连续控制的基础上，增加反转运行，从而实现对电动机正反转的控制。
讲授新课（50’）
一、识读电路图
如图1所示为接触器联锁正反转电路原理图。
在连续单向运行电路的基础上增加了一组接触器和一条控制电路来实现反转控制。
因此，电路中有两个接触器，即正转接触器KM1和反转接触器KM2。
图1 接触器联锁正反转控制电路
控制电路中，有两条电路，一条是由正转起动按钮SB1和接触器KM1线圈实现的正转控制，另一条是由反转起动按钮SB2和KM2线圈实现的反转控制。
其中与正转起动按钮SB1 并联的KM1常开触点和与反转起动按钮SB2并联的KM2常开触点为自锁触点，保证了电动机的连续运行。
当一个接触器通电动作时，通过其辅助常闭触点使得另一个接触器不能通电动作，接触器之间的这种相互制约作用，称为接触器联锁（或互锁），实现互锁作用的辅助常闭触点称为联锁触点（或互锁触点），联锁用符号“▽”表示。
二、线路工作原理
三、绘制线路图
结合接触器联锁正反转主电路和控制电路的组成及原理，绘制接线图。
动手实践（120’）
四、安装线路
1.准备工具和仪表
动画引入微课强化
安全用电规
范。
4.1 三相异步电动机按钮互锁正反转控制电路
安全教育
二、电路装接
任务1 三相异步电动机按钮互锁正反转控制电路安装与调试
【任务描述】 要求电动机正反转的场合中，采用按钮互锁的可逆旋转控制电路。本任务的主要内容
是完成三相异步电动机按钮互锁可逆旋转控制线路的安装、调试及一般故障的排除，并学 习其工作原理。
（a）主电路
（b）控制电路
二、电必备基础知识
3.分析任务， 制定工作计划
4.学习完成本工 作任务所需知识
7.阅读详细资料， 完成课后习题
理实一体化教学设计
6.评价、反馈
5.检查
4.任务实施
二、 电路装接
任务1 三相异步电动机按钮互锁正反转控制电路安装与调试
工作中，学生分组进行实操，选取电器元件并进行检测；独立完成电器 装接、线路连接工作。教师指导并解决学生在实操中出现的问题。
【学习重点】
1.行程开关的文字和图形符号、使用及故障检测方法； 2.互锁的概念； 3.三相异步电动机按钮互锁正反转控制电路安装、调试及一
般故障排除。
【学习内容】
一、元器件的认识、安装与使用（行程开关的 认识、安装与使用）
二、电路装接 （任务1 三相异步电动机按钮互锁正反转控
制电路安装与调试 ）
复习提问
元器件位置图
主电路接线图
控制电路接线图 电路接线完成图
二、 电路装接
任务1 三相异步电动机按钮互锁正反转控制电路安装与调试
【电路一般故障排除】
该电路出现的主要故障现象：电动机M不能起动、电动机M不能正转或反转等故 障。故障分析及检查方法如下： 1．电动机M不能起动的故障
对主电路而言，可能存在熔断器FU1断路、热继电器主电路有断点及电动机M绕组 有故障等问题。对控制电路而言，可能存在熔断器FU2断路、热继电器FR辅助常闭 触点接触不良、按钮SB1常闭触点接触不良等问题。
三相异步电动机正反转控制电路的安装与调试
Internal Combustion Engine&Parts0引言三相异步电动机属于感应电动机范畴，利用三相380V交流电进行供电，由于电动机转子、定子的旋转磁场存在转差率，所以称为“三相异步电动机”。
其与普通单相异步电动机相比具有性能稳定、可靠性高等方面的优势，因此在工业生产中得到广泛应用，尤其是各种工业控制环节。
为提高学生对相关知识点的掌握，本文将通过三相异步电动机正反转控制电路的安装与调试技术，提高学生对电路的认识，为后续学习打下基础。
1三相异步电动机原理在将对称三相交流电接入到三相定子绕组中后，会形成旋转磁场。
磁场会按照相应转速进行旋转，而转子导体在开始时处于静止状态，所以转子导体会对定子旋转磁场展开切割，并生成相应感应电动势。
同时，导子导体两端和短路处于环短接状态，因为受到感应电动势影响，转子导体内部会产生和电动势方向相同的感生电流，而转子载流导体也会在定子磁场中受到电磁力的影响。
在电磁力作用下，转子轴会产生一定电磁转矩，会对转子形成驱动，使其沿旋转磁场方向进行旋转。
由此可见电动机工作基本原理为：在电动机三相定子绕组接入三相对称交流电之后，会形成旋转磁场并会对转子绕组展开切割，能够在转子绕组中形成一定量感应电流。
载流转子导体会在定子旋转磁场影响下，产生电磁力，会使电机转轴中出现电磁转矩，对电动机形成驱动，电机会按照磁场方向进行旋转。
2电动机正反转控制电路安装、调试技术通过总结以往安装、调试经验发现，电动机正反转控制电路安装、调试操作主要分为以下几个步骤：2.1元件筛选与安装元件，即电气控制器件是控制电路重要组成，其筛选、安装合理性，与电路安装、运行质量有直接关联。
在具体展开元件筛选时，需要按照电动机整体运行要求，对刀开关、接触器、热继电器以及熔断器等元件性能展开分析与选择。
在完成选择后，便可展开检查、安装等一系列操作。

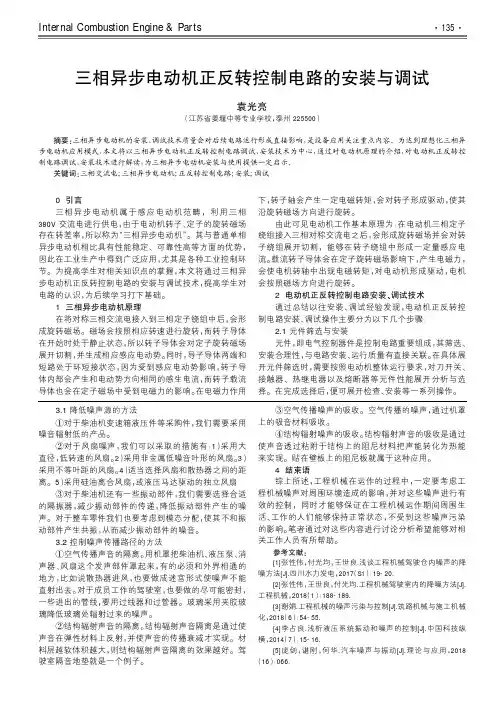

三相异步电动机正反转控制电路的安装与调试袁光亮（江苏省姜堰中等专业学校，泰州225500）摘要:三相异步电动机的安装、调试技术质量会对后续电路运行形成直接影响，是设备应用关注重点内容。
三相异步电动机正反转控制电路安装与调试工作页
三相异步电动机正反转控制电路安装与调试工作页【标题】三相异步电动机正反转控制电路安装与调试工作页【说明】本文将介绍三相异步电动机正反转控制电路的安装与调试工作，旨在帮助读者全面了解该主题并掌握实操技巧。
文章将按照从简到繁、由浅入深的方式进行讲解，以便读者能够深入理解控制电路的原理和操作方法。
【引言】三相异步电动机是工业生产中最常见的电机类型之一，广泛应用于机械设备的驱动，如风机、水泵和输送带等。
为了实现电动机的正反转控制，我们需要安装和调试一个专门的控制电路。
本文将详细介绍该控制电路的安装过程和相关调试步骤，希望能够帮助读者顺利完成工作。
【1. 总体要求】在进行三相异步电动机正反转控制电路的安装与调试之前，我们需要了解以下总体要求：1.1 确保安全：在进行任何电气设备的安装和调试工作之前，请务必确保自身和他人的安全。
正确使用个人防护设备，并按照相关安全操作规程进行操作。
1.2 具备基础知识：在进行安装与调试工作之前，建议仔细阅读电动机的技术手册和控制电路的说明书，了解其基本原理和工作方式。
1.3 确定安装位置：在安装控制电路之前，需要根据实际情况选择合适的安装位置。
确保设备与电动机的连线便捷，并能方便观察和操作。
【2. 安装控制电路】2.1 材料准备：在安装控制电路之前，确保准备好所需材料和工具，包括控制电路板、电缆线、开关、继电器等。
2.2 连接电源电缆：将电源电缆连接到控制电路板上的输入端子，并确保接线正确牢固。
在进行接线之前，务必将电源总开关关闭，以免发生触电事故。
2.3 连接电动机电缆：将电动机的输出电缆连接到控制电路板上的输出端子，并确保接线正确牢固。
根据电机的额定电压和额定电流，选择合适的电缆规格，并进行正确的接线。
【3. 调试控制电路】3.1 控制模式选择：根据实际需求，选择合适的控制模式。
正常情况下，常用的控制模式有手动控制和自动控制两种，根据实际工作情况选择合适的模式。
3.2 调试步骤：在进行控制电路的调试之前，需要按照以下步骤进行： (1) 打开电源总开关，并确保控制电路板上的电源指示灯亮起，表示供电正常。
三相异步电动机的正反转控制线路
一、接触器联锁旳正反转控制线路
3.接触器联锁旳正反转控制线路旳工作原理如图3所示
4.接触器联锁旳正反转控制线路旳特点： （1）优点：工作安全可靠 （2）缺陷：操作不便 （想一想，为何？）
因为电动机从正转变为反转时，必须先按下停 止按钮后，才干按反转开启按钮，不然因为接触器 旳联锁作用，不能实现反转。
图6 接触器联锁正反转控制线路板
该线路旳工作原理与接触器联锁旳正反 转控制线路旳工作原理基本相同，请同学 们自行分析。
二、按钮联锁旳正反转控制线路
按钮联锁旳正反转控制线路特点 优点：操作以便 缺陷：轻易产生电源两相短路故障。
思索题：
想一想，为何轻易产生电源两相短 路故障？
三、按钮、接触器双重联锁旳正反转控制线路 双重联锁旳正反转控制线路如下图所示：
★技能训练
●安装与检修正反转控制线路
1.根据三相异步电动机旳技术数据和正反转控制 线路旳电路图，选用工具、仪表及器材，填入 书中表内；
2.根据布置图、接线图，按照训练环节，进行安 装训练，完毕后旳接触器联锁正反转控制线路 板如图6所示；
3.按要求把安装好旳接触器联锁正反转控制线路 板改装成双重联锁正反转控制线路板；
图5-2 双重联锁控制线路旳工作原理
反转控制 按下SB2
2
SB2常闭触头先分断 KM1线圈失电 2
SB2常开触头后闭合
KM1联锁触头恢复闭合 KM2线圈得电 3
KM1M2自锁触头闭合自锁
电动机M启动连续反转
3
KM2主触头闭合
KM2联锁触头分断对KM1联锁(切断正转控制电路)
4.检修双重联锁正反转控制线路；
5.全部训练应在要求时间内完毕，同步做到安全 操作和文明生产。
单元2 三相异步电动机正反转控制电路的安装与维修
任务1 倒顺开关控制正反转控制电路的安装与维修
任务1 倒顺开关控制正反转控制电路的安装与维修
任务1 倒顺开关控制正反转控制电路的安装与维修
当改变通入三相异步电动机定子绕组的三相电源相序， 即把接入三相异步电动机三相电源进线中的任意两相 对调接线时，电动机就可以反转。生产实际中，人们 为了方便控制三相电源相序的改变，专门设计出一种 低压开关，用来改变三相电源的相序，这种低压开关 就叫倒顺开关。
任务2 接触器联锁正反转控制电路的安装与维修
(3)低压断路器的选用 1)低压断路器的额定电压和额定电流应不小于电路、设备 的正常工作电压和工作电流。 2)热脱扣器的整定电流应等于所控制负载的额定电流。 3)电磁脱扣器的瞬时脱扣整定电流应大于负载电路正常工 作时的峰值电流。 4)欠电压脱扣器的额定电压应等于电路的额定电压。 5)断路器的极限通断能力应不小于电路的最大短路电流。
1
任务1 倒顺开关控制正反转控制电路的安装与维修
三、倒顺开关安装操作要求 1)电动机和倒顺开关的金属外壳等必须可靠接地，且必须 将接地线接到倒顺开关指定的接地螺钉上，切忌接在开关 的罩壳上。 2)倒顺开关的进出线接线切忌接错。 3)倒顺开关的操作顺序要正确。 4)作为临时性装置安装时，可移动的引线必须完整无损， 不得有接头，引线的长度一般不超过2m。
图1-2-11 接触器联锁正反转控制电路
任务2 接触器联锁正反转控制电路的安装与维修
1.正转控制
2.停止控制
3. 反转控制
任务2 接触器联锁正反转控制电路的安装与维修
(一)分析绘制元器件布置图和接线图 1. 绘制元器件布置图(见图1-2-12)
任务2 接触器联锁正反转控制电路的安装与维修
2. 绘制接线图(见图1-2-13)
三相异步电动机的正反转控制
U ---L3 V ---L2 W---L1
KM2 KM1
KM1 KM2
三、按钮、接触器双重联锁正反转控制线路
QS FU1
L1 L2 L3
合上电源 开关QS
KM1
FU2 FR
SB3
KM2
KM1
KM2
SB1
SB2
FR
UV W
M 3~
KM2 KM1
KM1 KM2
三、按钮、接触器双重联锁正反转控制线路
KM2联锁动断触
UV W
点闭合，解除对
M
KM1联锁
3~
SB3
KM2
SB1
KM1
KM2 SB2
KM2
KM1
KM1
KM2
二、接触器联锁正反转控制线路
反转停止
QS FU1
FU2
L1
L2
FR
L3
松开SB3、电 KM1 机停转
SB3 KM2
SB1 KM1 SB2 KM2
FR
UV W M 3~
KM2
KM1
KM1
三相异步电动机的 正反转控制线路
若改变电动机转动方向，将接至交流电动机 的三相交流电源进线中任意两相对调，电动机就 可以反转。
一、 倒顺开关正反转控制线路
倒顺开关，又叫可 逆转换开关，利用 改变电源相序来实 现电动机手动正反 转控制。
一、倒顺开关正反转控制线路
L1 L2 L3
熔断器 倒顺开关
电动机
正转起动
QS FU1
FU2
L1
L2
FR
L3
合上电源开关 KM1 QS
SB3 KM2
SB1 KM1 SB2 KM2
三相异步电动机的正反转控制及调整
三相异步电动机的正反转控制及调整 绕线式异步电动机的起动 绕线式三相异步电动机可以在转子回路中串入电阻进行起动，这样就减小了起动电流。
一般采用起动变阻器起动，起动时全部电阻串入转子电路中，随着电动机转速逐渐加快，利用控制器逐级切除起动电阻，最后将全部起动电阻从转子电路中切除。
转子回路串接频敏变阻器起动。
频敏变阻器的电阻随线圈中所通过的电流频率而变。
起动时，转差率S=1，转子电流（即频敏电阻线圈通过的电流）频率最高，等于电源频率。
因此，频敏变阻器的电阻最大，这就相当于起动时在转子回路中串接一个较大电阻，从而使起动电流减小。
随着电动机转速的加快转差率S逐渐减小，转子电流频率逐渐降低，频敏变阻器电阻也逐渐减小，最后把电动机的转子绕组短接，频敏变阻器从转子电路中切除。
采用频敏变阻器起动，具有起动平滑、操作简便、运行可靠、成本低廉等优点，因此在绕线式电动机中应用较广。
三相异步电动机的正反转控制 三相异步电动机的旋转方向与旋转磁场的旋转方向一致，而旋转磁场的旋转方向取决于三相电流的相序。
因此，要改变电动机的旋转方向，必须改变三相交流电的相序。
实际上，只要将接到电源的任意二根联线对调即可。
三相异步电动机的正、反转方法：任意调换电源的两根进线，电动机反转。
为此，只要用两个交流接触器就能满足这一要求，当正转接触器KMI工作时，电动机正转；当反转接KM2工作时，由于调换了两根电源线，所以电动机反转。
如果两个接触器同时工作，那幺将有两根电源线通过它们的主触头而使电源短路。
所以对正反转控制线路最根本的要求是：必须保证两个接触器不能同时工作。
这种在同一时间里两个接触器只允许一个工作的控制作用称为联锁或互锁。
在图（a）所示的控制电路中，正转接触器KM1的一个常闭辅助触头串接在反转接触器KM2的线圈电路中，而反转接触器的一个常闭辅助触头串接在正转接触器的线圈电路中。
这两个常闭触头称为联锁触头。
这样一来，当按下正转起动按钮SB1时，正转接触器线圈通电，主触头KM1闭合，电动机正转。
电力拖动项目三三相异步电动机正反转控制线路安装与调试
FU2 KM
FR
任务二 按钮联锁正反转控制线路的安装与调试
做一做 线路安装
接线参考图
任务二 按钮联锁正反转控制线路的安装与调试
测一测 检测线路
（1）线路检查。按电路图或接线图从电源端开始，逐段核对接线有无漏接、错 接之处，检查导线接点是否符合要求，压接是否牢固，以免带负载运行时产生闪 弧现象。 （2）万用表检测。用万用表电阻挡检查控制电路接线情况。检查时，应选用倍 率适当的电阻挡，并欧姆调零。 ①控制电路接线检查。断开主电路，将万用表表笔分别搭在U11、V11线端上，万 用表读数应为“∞”。 a.控制电路通断检查。按下正转按钮SB1（或反转按钮SB2）时，万用表读数应为 接触器线圈的直流电阻值（如CJ10－10线圈的直流电阻值约为1800Ω），松开 SB1（或SB2），万用表读数为“∞”。 b.自锁检查。松开SB1（或SB2），按压下KM1（或KM2）触点架，使其辅助常开 触点闭合，万用表读数应为接触器线圈的直流电阻值。 c.按钮联锁检查。同时按下正转按钮SB1和反转按钮SB2，万用表读数为“∞”。 d.停车控制检查。按下启动按钮SB1（SB2）或压下KM1（KM2）触点架，测得接 触器线圈的直流电阻值，同时按下停止按钮SB3，万用表读数由线圈的直流电阻 值变为“∞”。 ②主电路接线检查。断开控制电路，压下接触器KM1、KM2触点架，用万用表依 次检查U、V、W三相接线有无开路或短路现象。
任务一 接触器联锁正反转控制线路的安装与调试
试一试 通电试车
（1）调整热继电器的整定电流值。 （2）接通三相电源L1、L2、L3，合上电源开关QS，用电笔检查熔 断器出线端，氖管亮说明电源接通。 （3）按下正转启动按钮SB1，接触器KM1应通电吸合，电动机正转 运行。若有异常，立即停车检查。 （4）按下停止按钮SB3，接触器KM1应断电释放，电动机惯性停车。 若有异常，立即断电检查。 （5）按下反转启动按钮SB2，接触器KM2应通电吸合，电动机反转 运行。若有异常，立即停车检查。 （6）按下停止按钮SB3，接触器KM2应断电释放，电动机惯性停车。 若有异常，立即断电检查。 （7）断开电源开关QS，拔下电源插头。
电机与电气控制------学生学习资料3-2(三相异步电动机正反转控制线路安装与调试(接触器按钮双重联锁))
项目三三相异步电动机正反转控制线路安装与调试（接触器按钮双重联锁）一、实训内容根据电路图，安装三相笼型异步电动机接触器按钮双重联锁正反转控制线路，并通电调试。
1.电路图2.电器元件布置图（参考）二、实训目标1.能识别熔断器、交流接触器、按钮、热继电器并说出其主要用途。
2.会按要求正确选择熔断器、交流接触器、按钮、热继电器并进行功能检测。
3.能写出三相笼型异步电动机接触器按钮双重联锁正反转控制线路的工作原理。
4.会安装和调试三相笼型异步电动机接触器按钮双重联锁正反转控制线路。
三、实训过程任务一识读电气原理图，配齐电气元器件并根据电器元件布置图安装到位。
1. 识读电气原理图，列出元器件清单并选用电气元器件。
2. 对元器件功能进行质量检验。
（略）3．根据电器元件布置图安装电器元件并贴上醒目的文字符号。
（元器件、端子排、线槽）任务二根据电气原理图绘制电气接线图并完成布线与接线。
1．绘制电气接线图2. 选择导线要求：布线整齐、横平竖直、分布均匀；走线合理；套编码套管正确；严禁损失线芯和导线绝缘；接点牢靠，不得松动，不得压绝缘层，不反圈，不露线芯太长等。
顺序：电源电路、控制电路、主电路。
任务三检测线路1.接线检查。
按电路图或接线图从电源端开始，逐段核对接线有无漏接、错接之处，检查导线接点是否符合要求，压接是否牢固，以免带负载运行时产生闪弧现象。
2.万用表检测。
用万用表电阻挡检查电路接线情况。
检查时，应选用倍率适当的电阻挡，并欧姆调零。
①控制电路接线检查。
（断开主电路）②主电路接线检查。
（断开控制电路）任务四其他接线与检查、通电调试及检修故障1. 其他接线与检查：星形或三角形连接电动机；连接电动机和按钮金属外壳的保护接地线；连接电源、电动机等控制板外部的导线等等。
2. 通电调试及检修故障任务五分析并写出电路工作原理。
