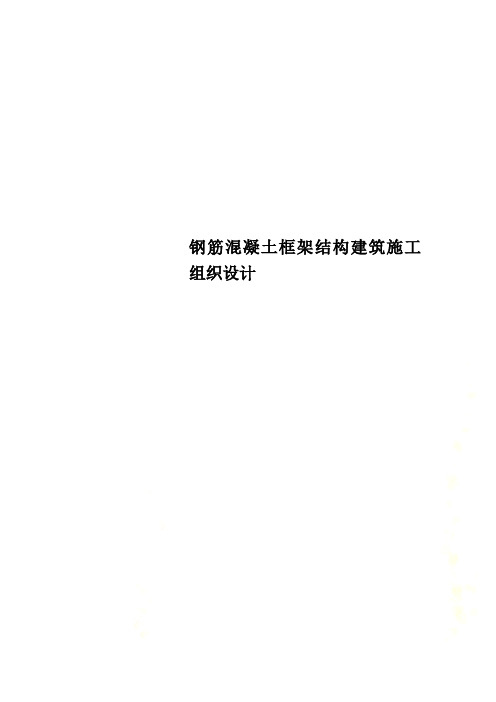

钢筋混凝土框架结构建筑施工组织设计

钢筋混凝土框架结构施工方案一、框架结构简况本工程各层框剪（架）结构梁、板钢筋混凝土为商品混凝土施工。

二、钢筋砼框剪（架）结构施工方案（一）主要施工程序本工程选用钢筋混凝土框剪（架）结构，是各层建筑工程施工中占有相当重要的地位，它是由钢管脚手支架（承重架）、模板、钢筋和混凝土等分项工序组合而成，。

（二）钢管承重支架由于本工程各层层高相同，梁断面大小不一，楼板厚度为几种规格，采用扣件式钢管脚手支架（承重架），作为水平构件模板的支撑柱。

1、材料：⑴采用外径φ48，壁厚3.5mm的无缝钢管。

⑵扣件：是钢管脚手支架连接固定的重要部件，材质为玛钢扣件，按用途以直角扣件为主，备用少量回转扣件和对接扣件（按需搭配使用）。

2、支架（承重架搭设）⑴钢管支架由梁下立杆和楼板下立杆二种。

梁下横向杆距为1m。

（见承重架及梁板模板安装图）。

⑵梁下及板下以满堂架立杆搭设，纵向杆和横向杆间距详见承重架及梁板模板安装图尺寸。

⑶由于层高不同，梁间立杆底脚设一道纵向扫地杆（牵杠）。

以上设纵横二道牵杠，二～三个垂直距。

底距为1.8m左右。

⑷在主次梁下二相对立杆接短横杆，纵向距网立杆，在二立柱间各有6根短横杆。

⑸每根大小梁中间四根短横杆下各加一根斜顶撑，以保持梁中起拱度10～12mm的稳固不变。

⑹各层纵横钢管连接点，用直角扣件固定，斜撑杆用直角扣件或回转扣件固定，依靠二个螺丝拧紧固定。

⑺两层以上建筑的上下层顶撑（主要是梁下顶撑），尽可能支在同一条竖向中心线上，避免压裂下层构件。

3、钢管支架（承重架）的质量与安全操作要点⑴所使用的钢管保持挺直，管壁厚度3.5mm，不用锈蚀严重，壁厚不均的次钢管。

⑵扣件轧头材质优，使用统一规格，每个扣件螺丝完整必须拧紧，防止有裂纹扣件使用。

⑶立杆与纵横向拉杆每个节点均应使用扣件拧紧牢固。

⑷立杆保持挺直，间距排列应均匀。

⑸纵横水平安装力求平整，统长拉接牢固，使之形成支架整体。

⑹梁底梁侧杆件安装牢固，宜多不宜少，支撑稳固。

梁下短横杆与立杆交接尽量采用双轧，以保安全。

⑺支架搭设由专业技工操作，拆架由专人指挥，归堆及时，清场干净。

⑻长管拆运严防碰损柱梁棱角，自上而下、由外向按顺序拆架和清场。

（三）模板制作及安装1、模板的作用与要求：模板是使混凝土构件按设计图几何尺寸成型的模型板。

在施工中模板还要求能承受模板的自重、钢筋和混凝土等材料的重量、运输工具、施工人员的活荷重以及新灌注混凝土对模板的侧压力和机械的振动力等。

为此，要求模板及其支撑必须达到以下几点要求：⑴保证结构和构件各部分形状尺寸和相互位置的正确性；⑵具有足够的强度、刚度和稳定性；⑶构件简单，便于钢筋绑扎、混凝土灌注和适应养护工艺的要求；⑷模板接缝要严密。

不得漏浆。

⑸要选材合理，用料经济，从实际和实用相结合。

2、模板选料与制作本工程钢筋混凝土框架结构选用拼合式模板，采用18mm厚九夹板，50×70mm木档和40mm厚梁底等材料组用成大小梁模板和楼板模。

⑴大梁模板：大梁底板（采用40厚木板或采用九夹板加衬档作底板）和二侧板采用九夹板，每块板外加衬三根50×70mm，统长夹木档。

次梁底板选用250×40mm木板，二侧板采用九夹板，每块板外加衬三根50×70mm统长夹木档。

1）根据设计图纸的断面尺寸和形状要求，画出梁模构造图及安装节点图。

2）为了保证模板符合要求，便于模板制作、安装和拆卸，应该做好放样工作，这不仅对结构的质量有直接影响，而且对节约人力、物力都有重要意义。

3）根据放样图即可制作模板，在制作过程中必须考虑到模板的作用和要求等因素，结合材料规格，加工技术水平和具体条件，力求省工、省料、精打细算，对材料充分利用，提出模板出材率。

4）考虑梁模拼接拼装方法，加钉部位及数量，达到制模方便，安装简便，拆模容易。

5）制作好的模板需在反面或外侧面写上编号与规格，分别堆放保管，以免装配时搞错。

⑵楼板模板：大面积楼板模板选用九夹板，50×70mm木搁栅，间距300～400m2。

1）楼板的特点是面积大而厚度120或150mm，侧向受力小。

2）楼板模板及其支架系统，主要承担混凝土的垂直荷重和其它施工荷重，保证楼板的质量，不下垂不变形。

3）楼板模板的支撑架关键在于立杆底脚有垫层，且落地直接顶撑，避免吊脚不落地立杆。

4）纵横上下牵杠连成整体，并附加斜撑成三角形受力支点。

5）适当调整木搁栅间距，符合九夹板已成模数，尽量减少锯板拼镶和多拼缝现象。

3、模板安装模板安装顺序：测量轴线及标高→大梁底模→大梁侧模→次梁底模→次梁侧模→楼板木搁栅安放→铺钉楼面模板。

⑴梁模安装1）在柱顶四侧面测定纵横中心轴线及梁底统一标高。

2）大梁、次梁和楼板跨度较大，分别为6.6m～9.5m几种，按实际需要中间均起拱≥12～15mm。

3）梁底安装短横管及起拱控制，楼板中心起拱由顶撑管及木搁栅双控。

4）先安放大梁底板，后一侧板临时固定后再安装另一侧板。

5）主梁模板安装后要拉中线检查，复核各大梁模板中心线位置是否正确，待底模安装后，检查并调整标高，进行固定。

6）柱顶四角大梁缺口采用凹字形九夹板及柱箍固定。

7）次梁模板安装，要待主梁模板安装并校正后才能进行，次梁与主梁交接口用衬口档控制。

8）大小梁底中间四根短横档加固直顶撑。

9）各顶撑之间要拉上剪刀撑和梁侧板短水平木撑档，以保持顶撑的稳固，以免发生失稳。

⑵现浇楼板模板安装：1）在立杆顶层水平钢管上横向安放楼板木搁栅。

2）木搁栅要求分中定位，中距控制在300～400mm左右，每仓6～8个间距，搁栅的间距基本上符合九夹板规格尺寸模数要求。

3）复核搁栅面标高（应与大梁和次梁侧板上口齐平），符合要求后，最后方可铺拼楼板模板。

4）楼板模板只须在端部或接头处钉牢，钉距约200～250mm，中间尽量少钉，约500～600mm，以便拆模。

5）模板铺好后，清扫干净，进行模板的各部检查工作，若有不符要求之处，应及时进行调整。

6）模板安装符合要求后，进入绑扎钢筋工序。

4、现浇结构模板拆除⑴模板的拆除日期，取决于混凝土硬化的强度，各个模板的用途，结构的性质和混凝土硬化时的气温。

⑵如过早拆模，混凝土会因未达到一定强度而不能担负本身重量或受外力而变形甚至断裂，否则会造成重大损失。

⑶整体式现浇结构拆模时所需混凝土的强度详见有关技术规和严格执行技术规规定。

⑷不承重的侧模板拆除日期，在混凝土土强度达到25kg/cm2后，并能保证其表面及棱角不因拆除模板而受损坏时，就可拆模。

⑸承重模板的拆除日期，在混凝土达到要求的强度后，即可拆模（大小梁混凝土强度达到100%后拆模）。

⑹混凝土龄期和强度发展并与水泥标号高低和掺入外加剂均有一定关系，实际施工强度还有待于试块的试验证实。

在实际施工中有依据的科学管理，精心施工。

⑺拆模顺序：拆模应按一定的顺序进行，严格要求做到是谁安装的谁拆模。

拆除模板的顺序是：梁侧模板→楼板模搁栅→楼板模板→最后梁底模板。

⑻拆模时，应尽量避免混凝土表面或模板受到损坏，拆模有有专人指挥，注意整块下落伤人。

⑼拆下的模板，有钉子的，要使钉尖朝下，以免扎脚。

⑽拆完后，应及时加以清理、修模，按种类及尺寸分别堆放，刷隔离剂，以便下次使用。

5、整体式现浇结构模板制作及安装质量要求⑴本工程量大，为确保主体框架结构工程质量，对所用模板材均采购新料使用。

⑵模板按图翻样，加工制作做到面平、边直。

模板制作安装允许偏差和检查标准，详见技术规有关规定数据。

⑶所有钢管支撑及模板，必须具有足够强度、刚度和稳定性。

⑷梁底模应按跨度长起拱，拱度控制在2‰～3‰，过高会影响梁面和板面的平整度。

⑸楼板模板拼缝必须严密，不得漏浆，扎筋前用胶带纸贴缝，弥补板缝空隙。

⑹模板安装完毕后，应由专职质量人员核对、复查轴线、标高、载面尺寸、垂直度及支撑系统等进行全面检查，发现问题立即整改。

⑺模板制作完工，应在平整场上整齐迭放，遮阳防雨，防止模板面变形，影响安装和使用质量。

⑻模板使用前，对变形、翘曲超出规的应及时退出场外，不予使用。

模板拆下来后，应将混凝土残渣清理干净，重新刷上隔离剂。

⑼在梁或板的孔洞模预埋件等必须安装正确，并作固定处理，防止混凝土浇捣时冲动，振跑或混凝土的浮力而浮动。

⑽在混凝土浇捣过程中，支模班应派技术好、责任心强的木工“看模”发现问题及时修整和处理。

6、模板制作安装主要安全措施⑴机械锯料、包面等操作时思想集中，慎重操作，完工后即拉下开关闸刀。

⑵模板用塔吊垂直吊运时，绑扎绳索应牢固，不脱扣，起吊时人员应避开，严禁站立在吊物之下，以防万一。

⑶在现场安装模板时，所用工具应装在工具包，工具和小件材料不得上下掷投。

⑷上下交叉作业时，应戴安全帽，扣好安全带。

⑸拆模时有专人负责安全监护，设立警戒标志，对拆下模材及时外运清场。

⑹模板在支撑系统未牢固稳定之前，不得上人，未安装好的梁底板或平台模板上禁止放重物和行走，已安好的模板，不准堆放过多材料或设备等。

⑺非拆模人员不准在拆模围通行或站立。

⑻拆除后的模板应将模板上的朝天钉向下，并及时运至指定的堆放地点，然后拔除钉子，分类堆放整齐。

（四）钢筋制作加工与安装本工程钢筋用量多，大小规格不一，为提高钢筋机械化制作加工，减轻劳动强度，提高劳动生产率，按期完成交付使用是项目部的唯一目标。

施工程序：熟悉配筋图→配料→断料→成型→吊运就位→梁筋绑扎→板筋梆扎→验收。

1、合理使用钢筋机械加工：⑴钢筋调直机：钢筋调直机是用于园钢筋的调直及切断，并可以清除其表面的氧化皮和污迹等，GJ4-14型调直机，适用于调直φ4～φ14的盘园钢筋，切断长度为0.3～7m（常用为φ6～φ8钢筋）。

⑵钢筋切断机：采用GQ40钢筋切断机，切断能力为φ6～40mm，Ⅱ级螺纹钢φ32，φ22以上为单根切断，φ6～21可若干根切断。

⑶钢筋弯曲机：钢筋弯曲时，首先将钢筋放在工作盘的心轴和成型轴之间，经开动电钮，转动成型轴，钢筋成型，即切断电源。

φ22～40mm为单根弯曲，φ22以下，则可以同时弯曲数根。

⑷对焊机使用UN1-100对焊机，将需要对焊的钢筋夹在电极，当移动活动电极使两根钢筋端部接触到一起时，由于电阻很大，通过很强的电流，致使钢筋端部温度升高而熔化，然后再利用压力机构压紧，使钢筋端部牢固地焊接在一起。

⑸交流弧焊机：交流弧焊机使焊条与焊件之间产生高温电弧，使焊条和电弧燃烧围的焊件金属很快熔化，熔化后的金属凝固后，便形成焊缝或焊接接头。

2、钢筋配料⑴钢筋配料前必须熟悉结构配筋图。

⑵运用钢筋弯曲伸长和搭接固定数值的固有规律。

⑶分别计算钢筋下料长度和根数，填写配料单，申请加工。

3、钢筋切断：⑴根据配料单下料长度进行配料，长筋要切断，短筋应接长。

⑵按配料单完成各种钢筋规格和数量，提供加工或绑扎的需要。

⑶钢筋随切随用，避免过量，切量与用量基本相平，避免过量，减少损失。
