交通信号灯标准

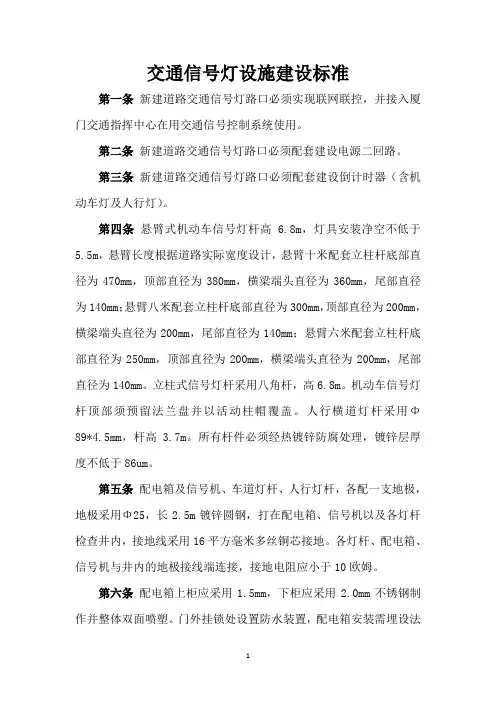

【厦门交警一标准四原则】附件3：交通信号灯设施建设标准
交通信号灯设施建设标准第一条新建道路交通信号灯路口必须实现联网联控，并接入厦门交通指挥中心在用交通信号控制系统使用。
第二条新建道路交通信号灯路口必须配套建设电源二回路。
第三条新建道路交通信号灯路口必须配套建设倒计时器（含机动车灯及人行灯）。
第四条悬臂式机动车信号灯杆高 6.8m，灯具安装净空不低于5.5m，悬臂长度根据道路实际宽度设计，悬臂十米配套立柱杆底部直径为470mm，顶部直径为380mm，横梁端头直径为360mm，尾部直径为140mm；悬臂八米配套立柱杆底部直径为300mm，顶部直径为200mm，横梁端头直径为200mm，尾部直径为140mm；悬臂六米配套立柱杆底部直径为250mm，顶部直径为200mm，横梁端头直径为200mm，尾部直径为140mm。
立柱式信号灯杆采用八角杆，高6.8m。
机动车信号灯杆顶部须预留法兰盘并以活动柱帽覆盖。
人行横道灯杆采用Φ89*4.5mm，杆高 3.7m。
所有杆件必须经热镀锌防腐处理，镀锌层厚度不低于86um。
第五条配电箱及信号机、车道灯杆、人行灯杆，各配一支地极，地极采用Φ25，长2.5m镀锌圆钢，打在配电箱、信号机以及各灯杆检查井内，接地线采用16平方毫米多丝铜芯接地。
各灯杆、配电箱、信号机与井内的地极接线端连接，接地电阻应小于10欧姆。
第六条配电箱上柜应采用1.5mm，下柜应采用2.0mm不锈钢制作并整体双面喷塑。
门外挂锁处设置防水装置，配电箱安装需埋设法兰盘。
需开一个250*350的后门，内装置20A*6空气开关。
第七条信号灯外壳要求：采用铝压铸外壳并经静电喷塑处理（黑色亚光），灯盖具有独立开启功能且徒手能开启，同时信号灯外壳必须配有装饰边、帽檐，且均需经静电喷塑处理，帽檐厚度不低于0.9mm。
LED发光单元底盘采用聚碳酸脂，出光面罩采用抗uv透明PC面罩，倒计时帽檐应为方形，折角90度且两边对称。
调整箭头信号灯方向时无需拆卸发光单元的印刷电路板即可任意调整箭头信号灯的方向。
交通信号灯安装规范
交通信号灯安装规范随着城市交通的不断发展，交通信号灯的安装变得越来越重要。
交通信号灯是交通管理的重要组成部分，规范的安装可以提高交通效率，保障道路安全。
本文将从交通信号灯的位置、高度、颜色和形状等方面探讨交通信号灯的安装规范。
一、位置规范交通信号灯的位置应根据道路情况和交通流量确定。
常见的位置包括道路交叉口、人行横道、学校门口等交通繁忙的地方。
交通信号灯应安装在交叉口的交通流主线上方，能够清晰可见。
对于人行横道，应该将信号灯安装在行人视线范围内，确保行人能够及时看到信号灯的变化。
二、高度规范交通信号灯的高度应根据车辆和行人的高度确定。
通常情况下，信号灯应该安装在离地面约3米的位置，这样可以确保车辆和行人能够清晰地看到信号灯的指示。
同时，信号灯的高度也应该考虑到特殊群体的需求，如残疾人和儿童等。
三、颜色规范交通信号灯的颜色是交通管理的核心指示之一。
根据国际标准，交通信号灯分为红、黄、绿三种颜色。
红色代表停止，黄色代表准备行驶，绿色代表可以行驶。
在安装交通信号灯时，应确保颜色亮度鲜明，能够在白天和夜晚都能清晰地辨认。
此外，颜色的变化应具备过渡性，防止车辆和行人因突然变化而引起混乱。
四、形状规范交通信号灯的形状应符合规范。
通常情况下，信号灯的形状为圆形。
圆形信号灯是最常见的，易于理解和识别。
此外，交通信号灯的灯罩应该保证透明度，使得灯光能够充分透过以便车辆和行人能够清晰地辨认。
五、亮度规范交通信号灯的亮度也是一个重要的因素。
亮度过低会导致车辆和行人难以看清信号灯的指示，而亮度过高则会造成视觉疲劳。
因此，在安装交通信号灯时，应选用适当的亮度，并确保亮度稳定，不受外界光线干扰。
结论：交通信号灯的安装规范对于交通管理至关重要。
合理的安装位置、适当的高度、明亮的颜色、规范的形状和亮度都能够提高交通效率和道路安全。
同时，交通信号灯的安装还应考虑到特殊群体的需求，确保交通信号灯的指示能够被所有人清晰地理解和遵守。
信号灯观感质量评定标准
信号灯观感质量评定标准
信号灯观感质量评定标准包括以下方面：
符合GB14887-2003即道路交通信号灯技术要求及测验方法。
各项技术指标需要有公安部产品质量监督检测中心检测，并具有相应的检测报告。
透镜采用高透光率聚碳酸酯制造，应有10年的使用寿命。
交通信号灯内所有密封采用硅橡胶材料，10年试用期内在高温、低温下不出现老化、硬化现象。
工作电压为AC220V±44V、50HZ±2，功率≦12W。
波长为红色625nm、黄色590nm、绿色505nm。
环境湿度一般为-40℃-70℃、相对湿度≦93%。
该设备的可视角≧35度，可视距离≧1000m。
除了以上标准，还要注意以下问题：
信号灯应显示均匀，无失真、闪烁、抖动和横向光幕等现象。
在不同的环境和光线下，信号灯应能清晰地显示其指示信息，包括颜色、形状和方向等。
信号灯的外观应无明显瑕疵和损伤，各部分组件应连接牢固，无松动和脱落现象。
信号灯的功能应正常，各控制电路和执行机构应工作稳定可靠。
在使用过程中，信号灯应能抵抗各种干扰和恶劣环境条件，如雷电、高温、低温、潮湿等。
总之，信号灯观感质量评定标准不仅需要符合技术要求和检测报告，还要考虑使用环境和用户体验等因素。
交通信号灯安装与使用技术规范
交通信号灯安装与使用技术规范引言随着城市交通的不断发展，人们越来越重视交通信号灯的重要性。
交通信号灯对于维护交通秩序、保障交通安全有着不可替代的作用。
为了确保交通信号灯的正常使用，我们制定了以下交通信号灯安装与使用技术规范。
本规范旨在规范交通信号灯的安装和使用，提高交通效率和安全性。
1. 信号灯的规划与选址1.1 规划标准在交通信号灯的规划中，需要考虑道路交通流量、交叉口类型、行人需求等因素。
根据相关规定，根据道路类型和交通流量，设定信号灯的数量和布局。
1.2 选址要求在选址时，应遵循以下原则：（1）最佳视角：信号灯安装位置不能被建筑物、树木或其他物体所遮挡，以保证行人和驾驶员能够清晰地看到信号灯。
（2）交通畅通：信号灯应尽可能地放置在交叉口的中心，以便于交通流动和行人通行。
（3）地形条件：在选择信号灯位置时，应考虑地形条件，避免在低洼地区设置信号灯，以免被水淹。
2. 信号灯的安装与维护2.1 设备选择交通信号灯设备应具备以下特点：（1）耐用性：信号灯设备应具备较好的耐用性和抗风雨性能，以适应不同气候条件下的使用要求。
（2）耗能低：信号灯应具备低能耗特性，以降低能源消耗和运行成本。
（3）可靠性：信号灯设备应具备较高的可靠性，能够稳定运行并及时反应交通情况。
2.2 安装要求（1）固定牢固：信号灯应牢固地安装在交叉口上空的纵梁上，并保证其稳定性，以防止因自然灾害或人为因素导致倾斜或脱落。
（2）线路布置：信号灯的电源线应嵌入地下或通过管道进行布置，以保护线路安全，并避免造成交通隐患。
（3）防雷设计：信号灯设备应配备防雷装置，以保护设备不受雷击。
2.3 维护要求（1）定期巡检：对信号灯设备进行定期巡检，包括检查灯具的亮度、颜色是否正常、信号配时是否准确等。
（2）灯泡更换：灯泡寿命到期后要及时更换，确保信号灯的正常运行。
（3）清洁维护：定期对信号灯进行清洁，保持灯面的透明度。
3. 信号灯使用规范3.1 信号灯照明要求信号灯的照明要求应符合相关标准，确保在不同天气条件下的可视性。
en12966标准
en12966标准
EN12966是一项关于LED交通信号灯的欧洲标准。
该标准规定了LED交通信号灯的技术要求和测试方法，以确保其在道路上的可见性和可靠性。
EN12966的主要内容包括以下几个方面：
1. 光学性能：标准详细描述了光学性能参数，如亮度、颜色、视角等。
要求LED交通信号灯在各种环境条件下能够具备足够的亮度和色彩对比度，确保行人和车辆能够清晰地识别信号灯的状态。
2. 抗冲击和振动性能：标准要求LED交通信号灯需要经受住道路上可能存在的冲击和振动。
这意味着它们必须具备坚固的外壳和固定系统，以确保在恶劣的道路条件下可靠工作。
3. 抗水和防尘性能：标准要求LED交通信号灯需要具备足够的防水和防尘性能，以应对各种天气条件下的使用。
这包括在雨天、雪天和恶劣的气候条件下，信号灯仍然能够正常工作。
4. 电气安全性能：标准确保了LED交通信号灯在电气方面的安全性能。
例如，标准规定了对电气绝缘、电气热释放和电源过载保护的要求，以防止火灾和其他安全事故。
5. 可维护性和可更换性：标准要求LED交通信号灯能够方便地进行维护和更换。
这包括易于更换的电源和电缆连接器，以及方便的维护接口和工具。
总之，EN12966标准确保了LED交通信号灯在设计、制造和使用过程中的可靠性和安全性。
它为欧洲交通管理部门和制造商提供了指导，以确保交通信号灯在各种环境条件下的正常运行和持久使用。
交通信号灯安装与使用技术规范
交通信号灯安装与使用技术规范引言：交通信号灯是城市道路交通控制的重要设施之一，具有指挥车辆和行人通行、保障交通安全的重要作用。
为了确保交通信号灯的正常使用以及发挥最大效益，制定和遵守交通信号灯的安装与使用技术规范至关重要。
本文将从信号灯的选择、布置、设备要求、操作规程等方面进行较为详细的论述。
一、信号灯的选择1.1 信号灯种类选择信号灯应根据具体道路交通状况和需要，选择适合的信号灯种类，包括红灯、黄灯和绿灯等。
1.2 信号灯颜色选择红灯、黄灯和绿灯的颜色应符合国家标准规定，确保在各种天气条件下都能清晰可见。
二、信号灯的布置2.1 信号灯的位置选择信号灯应根据道路的交通情况和要求，合理选择位置，确保交通参与者能够准确、及时地看到信号灯。
2.2 信号灯的高度确定信号灯的高度应符合国家标准规定，以确保车辆和行人能够在道路上清晰地看到信号灯的指示。
三、信号灯设备要求3.1 信号灯的亮度需求信号灯的亮度应满足国家标准规定，以确保各种天气条件下都能保持良好的可见性。
3.2 信号灯的稳定性要求信号灯安装后应保持良好的稳定性，能够抵御风雨等外界因素的影响，并能够正常工作。
3.3 信号灯的寿命要求信号灯的寿命应满足国家标准规定，能够长时间稳定工作，减少更换频率，降低维护成本。
四、信号灯的操作规程4.1 信号灯的配时设置信号灯的配时设置应符合道路交通需求和流量情况，确保交通的顺畅通行。
4.2 信号灯的黄闪设置信号灯的黄闪设置应根据道路交通情况和需要，合理设置黄闪信号，以增加交通的灵活性和效率。
4.3 信号灯的故障处理当信号灯出现故障时，相关人员应及时处理并做好维修记录，以确保交通信号灯长期正常运行。
五、信号灯的维护与管理5.1 信号灯的定期检修信号灯应定期进行检修和维护，确保设备的正常工作和寿命的延长。
5.2 信号灯设备的保护信号灯设备应保护在框架、罩子或其他防护设施内，以避免外力损害和盗窃问题。
5.3 信号灯设备的清洁信号灯设备应定期清洁，保持灯面的亮度和可见性。
创红灯判定标准
创红灯判定标准创红灯判定标准的参考内容：红灯是交通信号灯中的一种，用于指示车辆和行人停止通行。
红灯的判定标准在不同的国家和地区会有一些差异，但主要基于以下几个方面的因素：1. 时间：红灯的持续时间是判定是否违规的一个重要因素。
一般来说，红灯持续时间较长，一般在30秒至60秒之间。
如果车辆或行人在红灯持续时间内通过交叉口，则判定为违规。
但有时也会根据具体情况对红灯持续时间进行调整，比如在交通流量较大的路口，红灯持续时间可能会延长。
2. 距离：红灯判定还需考虑车辆或行人与交通信号灯的距离。
一般来说，车辆或行人在红灯前方一定距离（如停止线、斑马线等）内时，必须停下来等待信号灯变绿。
如果车辆或行人在这一距离之外，即使信号灯变红也不需要停车，这可以根据具体道路设计和标志标线进行判定。
3. 安全：红灯判定的一个重要因素是交通安全。
如果车辆或行人在红灯亮起后，存在对交通安全造成严重威胁的行为，也将被认定为违规。
比如，如果车辆在红灯亮起后加速通过交叉口，或者行人在红灯亮起后冒险横穿马路，这些行为都违反了交通法规，属于违规行为。
需要注意的是，红灯判定不仅仅是根据单一的因素进行判断，而是需要综合考虑各个因素的综合情况。
此外，红灯判定标准还可能因为特殊情况而有所不同，如警车或救护车在紧急情况下需要迅速通过红灯。
总的来说，红灯的判定标准是基于时间、距离和安全等因素来衡量的。
这些标准有助于维护交通秩序和安全，提高交通效率。
因此，遵守红灯规定是每个驾驶员和行人必须遵守的法规，有助于减少交通事故的发生，并维护整体交通秩序。
不遵守红灯规定的违法行为将受到相应的交通法规制裁。
希望以上参考内容对你有所帮助。
交通信号灯安装调试规范
交通信号灯安装调试规范交通信号灯是城市交通管理系统的重要组成部分，用于引导交通流量，确保交通顺畅和安全。
因此，其安装和调试需要符合一定的规范和标准，以确保信号灯的正常运行和准确指示交通参与者。
以下是交通信号灯安装调试的规范：一、设备准备及安装1. 选择合适的信号灯类型和位置：根据交通需求和现场情况，选择适当的信号灯类型，包括红绿灯、箭头灯等，并确定其安装位置，确保信号灯能够清晰可见。
2. 线路布设：根据设计要求，进行线路布设，包括信号灯控制线、电源线等，确保线路连接准确可靠。
3. 安装固定支架：根据信号灯类型和安装位置的要求，安装固定支架，确保信号灯牢固稳定。
4. 连接信号灯：根据信号灯说明书，正确连接信号灯控制线，确保电缆连接正确可靠。
二、电气系统调试1. 供电检查：在进行任何调试之前，先检查电源电压是否符合信号灯的要求，确保供电稳定。
2. 灯光亮度调试：根据交通部门的要求，调试信号灯的灯光亮度，确保光线明亮且清晰可见。
3. 信号切换检查：通过调试控制器，检查信号灯的切换情况，包括绿灯、红灯、黄灯等状态切换是否准确可靠。
4. 时序调试：根据交通部门的要求，进行信号灯的时序调试，确保各个灯光的切换时间和顺序符合交通流量的需要。
三、系统运行和安全检查1. 信号灯配时调整：根据实际交通流量和道路情况，调整信号灯的配时参数，以实现最佳的交通调度效果。
2. 灯光故障检测：采用故障检测系统，定期对信号灯的灯光进行检测，确保灯泡的亮度和颜色符合规范。
3. 电气系统维护：定期检查整个电气系统，包括线路连接、控制器等设备，确保电气系统的正常运行。
4. 环境适应性测试：对信号灯在各种恶劣天气条件下进行测试，确保信号灯在雨雪等复杂环境下能够正常工作。
总结：交通信号灯的安装调试是交通管理工作中的重要环节，它直接关系到交通流量的安全和顺畅。
以上所述的规范和标准是确保交通信号灯正常运行的基础，每个环节都有其重要性和必要性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交通信号灯标准
一、信号灯的种类
交通信号灯是交通管理的重要组成部分，主要分为以下三种：
1. 机动车信号灯：适用于机动车行驶的道路上，包括直行、左转、右转等方向的信号灯。
2. 非机动车信号灯：适用于非机动车行驶的道路上，包括自行车道、人行道等。
3. 人行横道信号灯：用于指示行人过街的信号灯。
二、信号灯的颜色
交通信号灯的颜色主要有红、黄、绿三种，每种颜色的含义如下：
1. 红色：表示禁止通行，禁止车辆、行人等继续前行。
2. 黄色：表示警告，提醒车辆、行人注意交通安全。
3. 绿色：表示允许通行，车辆、行人可以正常前行。
三、信号灯的排列顺序
交通信号灯的排列顺序一般如下：
1. 直行信号灯：红色在最上，黄色在中间，绿色在最下。
2. 左转信号灯：红色在左边，绿色在右边。
3. 右转信号灯：红色在右边，绿色在左边。
4. 人行横道信号灯：红色在下方，绿色在上方。
四、信号灯的显示时间
交通信号灯的显示时间一般根据道路交通流量而定，通常为30-60秒之间。
在某些繁忙的路口，可能会根据实际情况进行调整。
同时，也会根据不同方向的车流量进行动态调整，以保障交通安全和顺畅。
五、信号灯的亮度
交通信号灯的亮度应该足够高，以保证在各种天气条件下都能被清晰地看到。
一般来说，信号灯的亮度应该在1000-3000坎德拉之间。
同时，为了防止对驾驶员和行人造成眩目，亮度应该均匀分布在信号灯的表面。
六、信号灯的维护保养
交通信号灯需要定期进行维护保养，以保证其正常运转。
具体包括以下几点：
1. 定期检查信号灯的灯泡是否损坏，如果损坏应及时更换。
2. 定期检查信号灯的电缆是否破损或老化，如果存在问题应及时修复或更换。
3. 定期检查信号灯的控制电路是否正常工作，如果存在问题应及时修复或更换。
4. 在恶劣天气条件下，如暴雨、暴雪等，需要对信号灯进行特殊维护保养，以防止损坏。
5. 对于出现故障的信号灯，需要及时进行维修或更换，以保证交通安全。
6. 在夜间或恶劣天气条件下，需要对信号灯进行人工监控，以确保交通安全。
7. 需要定期对信号灯进行清洗和保养，以保持其外观整洁和亮度足够。
8. 在安装新的信号灯时，需要根据道路情况和交通流量进行合理布局和设置数量。
