紊流积分尺度对桥梁抖振响应作用效应分析
段结构单位长度的抖振力可以表示为 Lb ( t ) =
1
:
1 2 u( t ) ! U B 2CL #L u + 2 U ∃( t ) U ( 5a)
1
2 0 a
C a 1a2 ( r) dr
2 a
( 1)
(CL + CD ) #Lw M b ( t) =
式中: a = u, v, w; r = x, y, z;
1
∃ ( t) U
( 5b)
其中: C u 1u 2 (x )是两个纵向脉动速度 u 1 = u ( x 1, y 1, z 1, t) 和 u2 = u( x 1 + x, y 1, z1, t) 的互协方差函数。 紊流积分尺度在结构风荷载分析中具有不可忽略 的意义 , 积分尺度的大小决定了脉动风对结构的影响 范围。如果积分尺度比结构 的特征尺寸大, 脉动风各 个部位引起的动荷载会叠加 , 相反, 如果积分尺度比结 构的特征尺寸小, 各个部位引起的动荷载可能会相互 抵消。 在实际应用中 , 一般假设紊流中的漩涡是不衰减 地以平均风速向下游传输 , 则脉动风速 u ( x 1, t + ) 可 以定义为 u ( x 1 - x /U, ), 这就是泰勒假设。由于脉动 风均值为零 , 可以用自相 关函数代替协方差函数。因 此 , 式 ( 2) 可以改写为: Lu =
2 * * [ 8, 9]
h * B∀ + KH 2 U U
( 6a)
1 2 2 2 * h ! U (2 B ) K A4 + 2 B
*
K A 3 ∀+ KA 1
h * B∀ + KA 2 U U
( 6b)
U
2 0 u
2 2 抖振频域计算原理 在抖振力和自激力共同作用下 , 具有竖弯和扭转 Ru ( ) d ( 3) 两个自由度桥梁节段模型在空气中的运动方程为 : 2 m ( h + 2% ( 7a) h ∃h h + ∃h h ) = L se + L I ( ∀+ 2% ( 7b) ∀ ∃∀ ∀ + ∃∀ ∀) = M se + M 式中 : m 和 I 分别是模型单位长度的质量和质量惯矩 , h
[ 2] [ 1]
认识的正确性有待验证。 赵林等
[ 3- 5]
针 对桥梁抖振问题 , 采用改 进的互谱
导纳识别方法 , 考虑了多种影响因素的共同作用 , 详细 标定了算法系统和试验测量误差的影响 , 使用测量精 度较高的节段模型高频天平测力方法识别了典型桥梁 节段模型抖振气动力全部导纳函数分量 , 通过节段模 型计算获得的桥梁抖振响应与风洞模型试验得到的响 应较吻合 , 表明适当条件采用有限元数值计算可以获 得桥梁随机抖振变化规律。华旭刚等
基金项目 : 国家自然科学基金重点项目 ( 90715039) ; 自然 科学基金 项目 ( 50978203) 和国家科技支撑计划 ( 2008BAG 07B02) 联合资助。 收稿日期 : 2009 - 11- 05 修改稿收到日期 : 2010- 04- 23 林 男 , 博士 , 副研究员 , 1974年生 第一作者 周玉芬 女 , 硕士生 , 1985年生 通讯作者 赵
系统的频率响应函数矩阵为 : 2 -1 H ( ∃) = ( - ∃ M + i∃C + K )
系统激励 X ( t) 与响应 Y ( t ) 的谱密度函数矩阵之 [ 10] 间的关系 由下式给出: SY Y ( ∃ ) = H ( ∃ ) SXX ( ∃ )H ( ∃) =
* T
( - ∃ M + i∃C + K )
2 Dst = 1 ! U CD ( ∀)B 2
和 ∀是模型的竖向位移和扭转角, L se和 M se是物体运动 与气流相互作用产生的自激升力和力矩 , L 和 M 是抖 振升力和升力矩, 其表达式分别为式 ( 6 ) 和式 ( 5 )。取 Y= [ h 式中 : M =
2
∀] , X ( t ) = [ L M ] , 则由式 ( 7) 可得 : !! ! M Y + C Y + KY = X ( t ) m 0 0 I - ! B ∃∀ H 2 (K )
为 脉动分量 a 的方差 ;
C a1 a2 ( r) 是相距为 r 的两点上的脉动风之间的互协方差 函数, 如: 纵向脉动风速 u 在 x 方向的积分尺度为: x 1 L u = 2 0 C u1 u2 ( x ) dx ( 2)
u
1 2 2 u( t ) ! U B 2CM #M u + 2 U CM #Mw
2 2
-1
SXX ( ∃)
-1
[ ( - ∃ M + i∃C + K )
]
T
( 10 )
第 8期
*
周 玉芬等 : 紊流积分尺度对桥梁抖振响应作用效应分析
T [ 3]
89
其中: H ( ∃ )为 H ( ∃ )的共轭矩阵, H ( ∃) 为 H ( ∃ )的 转置矩阵, SXX ( ∃) 为系统激励的谱密度函数矩阵 : SXX ( ∃ ) = SLL ( ∃ ) SM L ( ∃ ) SLM ( ∃) SMM ( ∃ ) ( 11)
文献 采用实测气动导纳计算桥梁节段模型的抖 振响应, 并与抖振试验的试验结果进行比较, 结论表明 采用适当方法识别导纳函数时 , 可以取得与实测风洞 响应较为一致性的结果。在此基础上 , 我们利用有限 元数值计算进行不同积分尺度下抖振响应的分析。简 化起见, 不考虑导纳函数作用的影响, 暂取为 Sears 函 数, 同时假定模型与原型的气动导纳是相同的。
3 2 *
M st
1 2 = ! U CM ( ∀)B 2
- ! B ∃h A 4 (K )
3
2
*
I ∃∀ - ! B ∃∀A 3 (K ) ( 9)
2
4
*
式中: ! 为空气密度; B 为桥梁节段的参考长度, 一般取 桥面宽度; C L ( ∀) 、 CD ( ∀)和 CM ( ∀) 分别为风轴系中的 静风升力、 阻力和扭矩系数。 抖振力是由脉动风引起的, 按照通常做法, 抖振力 按照 Scan lan 的准定常气动力公式计算, 同时使用 D av enpo rt引入的气动导纳函数进行修正。作用于桥梁节
式中: SLL ( ∃) 和 SMM ( ∃ ) 是抖振升力和扭矩的自谱密度 函数。 Chen 认为抖振力互谱对抖振影响可以忽略 , 所以本文的频域计算结果忽略了抖振力互谱的影响 , 抖振升力和扭矩的自谱密度函数的表达式如下。 SLL ( ∃) = !U B
[ 6]
指出大几何缩
尺比将造成紊流积分尺度相似性的严重偏 离, 因而必 须对风洞试验的结果进行修正 , 同时研究了顺风向紊 流积分尺度对一高耸格构式塔架风振系数 的影响, 并 建议了由紊流积分尺度不相似引起的修正系数。本文 以大跨度桥梁节段模型为研究对象 , 以研究风洞试验 中抖振响应与实际抖振响应的关系 , 以及紊流积分尺 度对大跨度桥梁抖振响应影响为目的 , 选取具有代表 性的桥梁模型进行二维抖振分析。
常在被动发生紊流风洞试验中 , 来流积分尺度 难于有 效模拟 , 紊流 积分尺 度对于 结构风 振响应作 用效应 缺少合 理评价。 针对我国已建成的几座大跨度桥梁 , 利用桥梁二维抖振频域分析方法 , 结合主梁节段模型风洞试验气动力参数识别结果 , 对不同紊流积分尺度下的桥梁抖振响应进行对比分析 , 研究了不同 紊流积分 尺度脉动风 作用下 , 桥梁结构 基频对应 风谱 能量和抖振响应的差别。分析表明 , 通常情况下 , 小比例模型 ( 缩尺比 1 : 400- 1 : 600) 紊流积分 尺度能够较 好的满足 相似 比要求 , 往往使得风洞试验的抖振计算结果更接近真实值。大比 例模型 ( 缩尺比 1: 20- 1 : 40) 的紊流 积分尺 度相似性 严 重偏离 , 需要对风洞试验结果进行修正。 关键词 : 紊流积分尺度 ; 大跨度桥梁 ; 频域分析 ; 抖振响应 中图分类号 : U 441 文献标识码 : A
振 第 29卷第 8 期
动 与
冲
击 V o. l 29 N o. 8 2010
J OU RNAL O F V IBRAT I ON AND SHOCK
紊流积分尺度对桥梁抖振响应作用效应分析周玉源自, 赵摘林, 葛耀君
200092)
( 同济大学 土木工程防灾国家重点实验室 , 上海
要: 紊流积分尺度的大小决定了脉动风对结构的影响范围, 在结构风振响应分析中具有不可忽略的意 义。通
1 紊流积分尺度
通过空间中某一点 ( x 1, y 1, z1 ) 的气流中的速度脉 动可以被认为是由平均风所输运的各种尺度的漩涡在 该点造成的、 按各自不同周期脉动的速度分量的迭加。 大气边界层湍流中的每个漩涡尺度可以看作在那一点 引起了频率 n 的周期脉动, 因此与波相似可以定义涡 旋的波长 = U /n, 其中 U 为平均风速, 这个波长就是 涡旋大小的尺度, 涡旋的尺度及湍流脉动能量在不同 尺度水平上的分布决定了湍流的结构特征。紊流积分 尺度就是脉动风中湍流涡旋平均尺寸的量度。由于漩 涡的三维特性 , 因此对应脉动风速和空间各三个方向, 其中 u、 w、 v 是脉动风速的纵向、 横向和垂直方向, x、 y、 z 是空间的三个方向。一共有 9 个紊流积分尺度: L u、 L u、
受风洞空间的限制, 结构物的风洞试验一般是利 用缩尺模型进行的。风洞试验模型设计以绕模型的流 动和绕原型的流动相似为基础的, 在低速风洞试验中 需要实现的主要是模型和原型之间的几何、 运动和动 力相似。风洞试验的相似性一般通过保持一些无量纲 参数使得原型和模型的一致性得到满足。自然风实际 上包含平均风和脉动风两部分。风洞相似准则中的无 量纲参数是基于平均风速进行模型和原型的相似。脉 动风是由于风的不规则性引起的, 描述风速脉动特性 的参数主要有紊流强度、 紊流积分尺度、 功率谱密度函 数等。被动控制风洞能够对 紊流强度进行模拟, 然而 受风洞自身条件的限制, 紊流积分尺度难于满足模型 与原型的相似比要求。 桥梁抖振分析中 , 理论分析、 风洞试验和工程实测 之间存在一定的误差, 该误差的主要原因来自于空气 动力学中脉动风特性参数的确定和模拟。为了进行桥 梁结构抖振精细化研究, 对脉动风特性参数合理取值 至关重要。 F arell等 对边界层风洞与大气环境进行 了比较 , 指出边界层风洞在平均风剖面、 紊流强度、 紊 流积分尺度等与大气风环境的差别 , 同时 , 对紊流积分 尺度对缩尺模 型风洞试 验结果的 误差进行 了相应分 析。 S i m iu等 研究了风场参数的不确定性对风振响 应结果的影响, 结果表明当紊流积分尺度变化 2 . 4倍 时 , 抖振位移根方差变化达 80 % 。目前 , 在风洞试验中 存在采用大比例模型的趋势 , 通常认为 , 风洞试验不能 模拟来流积分尺度会导致测得的抖振响应偏小, 这一
振动与波动：桥梁的共振效应
振动与波动：桥梁的共振效应桥梁是连接两个地点的重要交通工具，承载着车辆和行人的重量。
在桥梁的设计和使用过程中，振动与波动是一个重要的物理现象，而共振效应则是其中一个关键的问题。
本文将探讨振动与波动对桥梁的影响，以及共振效应在桥梁中的作用。
振动是物体围绕平衡位置周期性运动的现象，而波动则是能量在介质中传播的过程。
在桥梁中，振动和波动常常会受到外部因素的影响，如风力、车辆行驶、地震等。
这些外部因素会引起桥梁产生振动，从而影响桥梁的稳定性和安全性。
共振效应是指当一个物体受到外力作用而振动时，如果外力的频率与物体的固有频率相同或接近，就会引起共振现象。
在桥梁中，如果外部振动频率与桥梁的固有频率相匹配，就会引起共振效应，从而增加桥梁的振幅，甚至导致桥梁的破坏。
为了减少振动和波动对桥梁的影响，工程师们在桥梁设计和施工过程中采取了一系列措施。
首先，在桥梁的设计阶段，工程师会考虑桥梁的结构和材料，以确保桥梁具有足够的刚度和强度来抵抗外部振动的影响。
其次，在桥梁的施工过程中，工程师会采取适当的施工方法和工艺，以减少施工过程中对桥梁结构的影响。
此外，工程师还会在桥梁的维护和管理过程中定期检查桥梁的结构和状态，及时发现并修复可能存在的问题，以确保桥梁的安全性和稳定性。
通过这些措施，可以有效减少振动和波动对桥梁的影响，保障桥梁的正常使用和运行。
总的来说，振动与波动是桥梁设计和使用过程中不可忽视的物理现象，而共振效应则是其中一个重要的问题。
通过合理的设计、施工和维护，可以减少振动和波动对桥梁的影响，确保桥梁的安全性和稳定性。
在未来的桥梁工程中，工程师们将继续努力研究和应用新的技术，以进一步提高桥梁的抗振能力和安全性。
紊流积分尺度实用识别算法及其数值验证
紊流积分尺度实用识别算法及其数值验证王峰峰;赵林;曹曙阳;葛耀君【摘要】对比现有的几种紊流积分尺度算法,针对其在某些来流条件下存在的系统偏差,提出了基于泰勒假定修正的紊流积分尺度识别算法.采用谐波合成法数值化地再现多组基于Von-Karman谱的宽频紊流及窄带单频的风速时程序列,利用该算法对紊流积分尺度进行识别,并将识别结果与预期理论值进行比较,提出基于时间尺度修正系数项的实用紊流积分尺度识别算法并进行了验证,得出对于宽带紊流,时间尺度修正系数适合取为2/3,对于窄带紊流,时间尺度修正系数适合取为6.结果表明:本文方法大大提高了紊流积分尺度的计算精度,具有很好的工程应用价值.%Through the comparison of multiple algorithms of turbulence integral scale, the correctional recognition algorithm based on Taylor assumption was proposed. The harmonic synthesis method was used to generate several broadband time-series based on Von-Karman spectrum and several single-frequency time-series. Through the turbulence integral scale calculation of these signals using the correctional algorithm, the recognition results were compared with the expected theoretical values and the correctness of the algorithm was validated. The correction factor obtained for the broadband turbulence was 2/3, and for the narrowband turbulence was 6. The results show that this method greatly improves the calculation accuracy of the turbulence integral scale, which has a good value in engineering application.【期刊名称】《建筑科学与工程学报》【年(卷),期】2012(029)004【总页数】7页(P67-73)【关键词】紊流积分尺度;泰勒假定;谐波合成法;识别算法【作者】王峰峰;赵林;曹曙阳;葛耀君【作者单位】同济大学土木工程防灾国家重点实验室,上海200092;同济大学土木工程防灾国家重点实验室,上海200092;同济大学土木工程防灾国家重点实验室,上海200092;同济大学土木工程防灾国家重点实验室,上海200092【正文语种】中文【中图分类】TU279.70 引言自然风实际上包含平均风和脉动风2个部分。
桥梁结构中的随机振动分析与响应
桥梁结构中的随机振动分析与响应随着城市化进程的加快和交通运输的发展，桥梁作为城市中重要的交通结构之一，扮演着至关重要的角色。
然而，桥梁在长期使用过程中面临着各种各样的挑战，其中之一就是随机振动引起的结构疲劳和损伤。
因此，对桥梁结构中的随机振动进行分析与响应研究具有重要意义。
随机振动是指未知源和未知相位的力或位移激励作用下，结构系统所产生的综合响应。
在桥梁工程中，随机振动主要源于交通荷载、风荷载、地震荷载等各种外界因素。
这些外界因素的不确定性和复杂性使得桥梁结构的振动分析更具挑战性。
为了对桥梁结构中的随机振动进行分析，需要使用特定的数学模型和工程方法。
其中，最常用的方法之一是模态分析。
模态分析基于结构的固有振动特性，通过求解结构的固有频率、振型和阻尼比等参数，来揭示结构在不同频率下的响应特性。
对于桥梁结构来说，模态分析能够帮助工程师确定结构的振动模态，并评估结构的动力特性。
通过模态分析，可以得到结构的主要振动模态和固有频率范围，从而为后续的随机振动分析提供基础数据。
随机振动分析不仅要考虑结构的固有振动特性，还要考虑外界荷载的特性。
其中，交通荷载是桥梁结构中最主要的外部激励源。
交通荷载的特点是频率范围广、载荷大小变化较大，并且具有一定的随机性。
因此，对桥梁结构的随机振动响应分析，需要将交通荷载特性考虑在内。
常用的方法是使用车辆荷载模型和荷载谱进行分析。
通过建立合适的车辆荷载模型，结合实际交通流量和车辆类型等参数，可以准确模拟桥梁结构在交通荷载作用下的随机振动响应。
除了交通荷载外，风荷载也是桥梁结构中不可忽视的外界激励源。
在某些地区，强风甚至风暴的影响可能对桥梁结构产生较大的振动作用。
风荷载的随机性和非定常性使得对桥梁结构的风振分析具有较高的难度。
为了应对这个挑战，工程师通常使用风洞试验、数值模拟和现场监测等方法，对桥梁结构在风荷载作用下的振动响应进行评估。
地震荷载是另一个重要的桥梁结构随机振动源。
地震的不可预测性和破坏性使得对桥梁结构的地震响应进行分析至关重要。

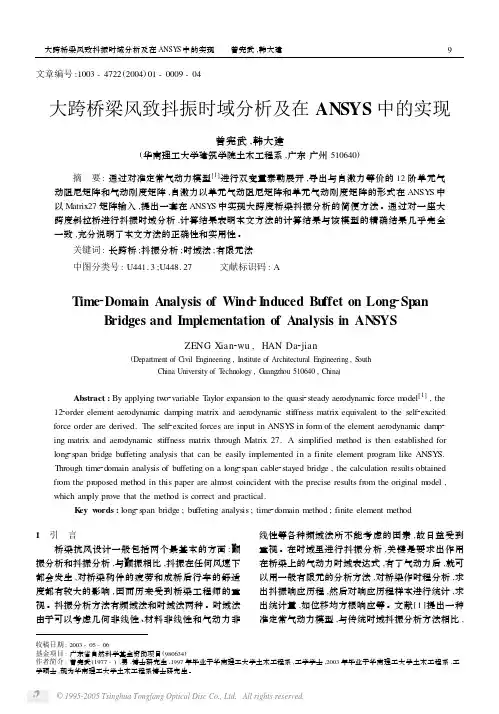

大跨桥梁风致抖振时域分析及在ansys中的实现
关键词 : 长跨桥 ;抖振分析 ;时域法 ;有限元法
中图分类号 : U441. 3 ;U448. 27
文献标识码 : A
Time2Domain Analysis of Wind2Induced Buffet on Long2Span Bridges and Implementation of Analysis in ANSYS
线性等各种频域法所不能考虑的因素 ,故日益受到 重视 。在时域里进行抖振分析 ,关键是要求出作用 在桥梁上的气动力时域表达式 ,有了气动力后 ,就可 以用一般有限元的分析方法 ,对桥梁作时程分析 ,求 出抖振响应历程 ,然后对响应历程样本进行统计 ,求 出统计量 ,如位移均方根响应等 。文献[ 1 ]提出一种 准定常气动力模型 ,与传统时域抖振分析方法相比 ,
作用在主梁上单位展长自激力可以表达为工程应用为验证本文方法的正确性分别采用本文所提出的以单元气动刚度矩阵和单元气动阻尼矩阵形式表示的气动力模型和文献提出的准定常气动力模型分别对崖门桥的成桥状态进行风致抖振时域分析并对比了两个气动力模型计算出来的结果崖门大桥为双塔单索面预应力混凝土斜拉桥桥位处为类地表粗糙度类别主桥长668桥面平均高程为52ubcd10写成矩阵的形式可得单元气动阻尼矩静力三分力系数曲线主梁跨中节点横向竖向和扭转个重要自由度的位移响应时程结果见图本文模拟时间取为200但为了清晰起见只给出前40的结果其他时间点的结果与前40的结果类似
