中考物理(真题版)专题练习：杠杆实验
杠杆实验1.（2019威海，24）小明利用杠杆做了以下实验，实验时使用的每个钩码的质量均相等，杠杆上相邻刻线间的距离
相等，请回答下列问题：
（1）如图甲所示，将杠杆中点置于支架上，当杠杆静止时，发现杠杆的左端下沉，若想使杠杆在水平位置平衡，
应将杠杆的平衡螺母向调节。杠杆在水平位置平衡后，在A点悬挂2个钩码，要使杠杆在水平位置再次平衡，需在B点悬挂个钩码；之后在A、B两点再各增加1个钩码，杠杆将（选填“不动”、“顺时针旋
转”或“逆时针旋转”）。（2）如图乙所示，小明在A、C两点分别悬挂等重的载物盘，制作了一个天平，左盘盛放物体，右盘加减砝码，此
天平是利用了哪一类杠杆制作面成的？。（3）小明正确使用自制天平称量物体质量时：
①假如支点O因某种原因向右偏移，则测量值真实值（选填“大于”“等于”或“小于”）；②假如砝码因生锈等原因质量增大，则测量值真实值（选填“大于”“等于”或“小于”）。2.（2019潍坊，22）李华利用生活中常见物品巧妙地测出一石块的密度，实验过程如下：A．取一根筷子，用细线将其悬挂，调节悬挂位置，直至筷子水平平衡，悬挂位置记为O点，如图甲所示；B．将矿泉水瓶剪成烧杯形状，倾斜固定放置，在瓶中装水至溢水口处，用细线系紧石块，将石块缓慢浸入水中，溢出的水全部装入轻质塑料袋中，如图乙所示；
C．取出石块，擦干水分；将装水的塑料袋和石块分别挂于筷子上O点两侧，移动悬挂位置使筷子仍水平平衡，用刻度尺分别测出O点到两悬挂点的距离l1和l2，如图丙所示。
（1）已知水的密度为ρ水，则石块密度ρ石=_____（用字母ρ水和所测得的物理量表示）；
（2）采用上述实验方法，筷子粗细不均匀对实验结果____（选填“有”或“无”）影响；（3）图乙所示步骤中，若瓶中的水未装至溢水口，实验结果将_____（选填“偏大”、“偏小”或“不变”）。
3.（2019重庆B卷，5）如图所示，在探究杠杆平衡条件”实验中,弹弹簧测力计从位置A逆时针转到位置B，杠杆
仍在水平位置平衡，则弹簧测力计的示数将
A.变大B. 变小C. 不变D. 不能确定
4.（2019江西，26）探究杠杆的平衡条件如图所示，是小鹰和小华同学用于探究杠杆平衡条件的实验装置。
(1)实验前，小鹰和小华同学发现实验装置如图甲所示，为了使杠杆在水平位置平衡，他们应将左端的螺母向左调或
将右端的螺母向________调。(2)实验中，两位同学在杠杆的左右两侧加挂钩码，如图乙所示，如果两人决定只改变左侧钩码的位置，则向________
移动，才能使杠杆在水平位置重新平衡。改变钩码的个数及位置，并进行多次实验. (3)实验后，两位同学将所得的数据分析处理，最终得到杠杆的平衡条件为__________。
5.（2019新疆，22）在“探究杠杆的平衡条件”的实验中：
（1）实验前，杠杆静止时，发现杠杆左端低、右端高，此时杠杆处于________（填“平衡”或“非平衡”）状态，为使杠杆在水平位置平衡，应将杠杆右端的平衡螺母向________（填“左”或“右”）调节。
（2）调节杠杆在水平位置平衡后，进行如图所示的实验，用量程为5N的弹簧测力计在A点竖直向上拉，杠杆在
水平位置平衡时，弹簧测力计的示数为2.5N；若弹簧测力计斜向上拉，杠杆在水平位置平衡时，弹簧测力计的示数
为________（填“大于”或“小于”）2.5N，此时拉力的方向与竖直方向的最大夹角为_________（填“30°”、“45°”
或“60°”）。（3）杠杆上每个平衡螺母的质量为m，杠杆的总质量（含两个平衡螺母）为50m。实验前，调节杠杆在水平平衡
的过程中，若只将右端的平衡螺母移动了距离l，则调节前后杠杆（含两个平衡螺母）的重心在杆上移动的距离为
________（填“50l”“49l”或“48l”）
6.（2019齐齐哈尔，19）小红和小君探究“杠杆的平衡条件”时，使用的每个钩码质量均为50g，杠杆上相邻刻度
线间的距离相等。如图甲所示，为使杠杆在水平位置平衡，应将杠杆两端的平衡螺母向端调节（选填“A”或“B“）。如图乙所示，杠杆水平平衡后，在杠杆的C点挂4个钩码，在D点用弹簧测力计竖直向上拉杠杆，使
杠杆仍保持水平平衡，则弹簧测力计的示数为N。
7.（2019攀枝花，30）某同学在河边玩耍时捡到一块石头，估测石头质量大约800g。回家后，他用弹簧测力计、玻
璃杯、细绳和足量的水等器材测量石头的密度。观察弹簧测力计量程后，发现该测力计不能直接测得石头的质量。通过思考，该同学利用一根质量分布均匀的细木杆和上述实验器材设计如图所示实验：
（1）将木杆的中点O悬挂于线的下端，使杆在水平位置平衡，这样做的好处是可以消除对杆平衡的影响；
（2）将左端A与弹簧测力计相连，用细线把石头挂于OA的中点C，弹簧测力计竖直向上提起A端，使杆保持水
平，测力计示数如图所示，则拉力大小为N；将石头浸没于装有水的玻璃杯中且不与杯子接触，保持杆水平，
记下弹簧测力计此时示数为2.7N；（3）通过计算，浸没后石头受到的浮力大小为N，石头的密度为kg/m3（已知ρ水=1.0×103kg/m3）；
（4）若上述（2）步骤中，只是杆未保持水平，则测量结果（填“偏大”、“偏小”或“不变”）。8.（2019安顺，20）如图甲是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑
杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。油箱中的油量减少时，油面下降，浮子随液面落下，带着油面的一定高度，把电流表刻度盘改为相应的油量体积数，就可以直接读出油箱中的油量，其中浮子应用了
条件。如果把量程足够大的电压表改装成油量表，要求油量增加时，电压表的读数也增加，电压表应接在甲图中
两端（按图中所标示字母填写）。小军在以上设计的启发下，设计了一种测量体重的装置（如乙图所示），当没有测体重时，滑片P在图中绝缘体处，
绝缘体使电路（选填“切断”或“接通”），电路中R1的作用是，在称量过程中，弹簧（在弹性限度
内）的弹性势能随称量物体的重力增大而（填“增大”、“减小”或“不变”）。
9.（2019巴彦淖尔，10）如图是“利用杠杆测量石块密度”的实验。（ρ水＝1.0×103kg/m3）
（1）在实验前，杠杆静止在图甲所示的位置，此时杠杆处于（选填“平衡”或“不平衡”）状态；要使杠
杆在水平位置平衡，应将平衡螺母向调节，这样做的目的是，并消除杠杆自重对实验的影响。
（2）在溢水杯中装满水，如图乙所示，将石块缓慢浸没在水中，让溢出的水流入小桶A中，此时小桶A中水的体积石块的体积。
（3）将石块从溢水杯中取出，擦干后放入另一相同小桶B中，将装有水和石块的A、B两个小桶分别挂在调好的杠杆两端，移动小桶在杠杆上的位置，直到杠杆在水平位置回复平衡，如图丙所示。此时小桶A、B的悬挂点距支
点O分别为13cm和5cm，若不考虑小桶重力，则石块密度的测量值为kg/m3；若考虑小桶重力，石块的实际密度将比上述测量值。
10.（2019聊城，）下面是小聪利用刻度均匀的匀质杠杆进行探究“杠杆平衡条件”的实验。
（1）实验前为方便测量力臂，应将杠杆调节到位置平衡，将杠杆的中点置于支架上，当杠杆静止时，发现
杠杆左端下沉，这时应将平衡螺母向（选“左”或“右”）端调节。
（2）调节平衡后，在杠杆B点处挂6个钩码，如图甲所示，则在A点处应挂个同样的钩码，杠杆仍然在水平位置平衡。
（3）图乙是小聪利用弹簧测力计做的某次实验情景，已知杠杆每格长5cm，钩码每个重0.5N，请将弹簧测力计的
示数填入下表。
上述实验数据不符合杠杆平衡条件，出现问题的原因是。
11.（2019阜新，27）在“探究杠杆平衡条件”的实验中：
（1）如图甲，把质量分布均匀的杠杆中点O作为支点，其目的是消除_____对实验的影响。为了方便直接测出力臂，
实验前应先调节杠杆在水平位置平衡，当在A处挂上钩码后杠杆转动，说明力能改变物体的_____。（2）图乙中杠杆恰好处于水平位置平衡，若在A处下方再挂一个相同的钩码，为使杠杆保持水平平衡，需将挂在
B处的钩码向右移动_____格。当杠杆平衡、钩码静止时，挂在A处的钩码所受重力和钩码所受拉力是一对_____力。（3）如图丙，小明取下B处钩码，改用弹簧测力计钩在C处，使杠杆再次在水平位置平衡，弹簧测计示数_____
（选填“大于”、“小于”或“等于”）1N，如果竖直向上拉动弹簧测力计，它是_____杠杆（选填“省力”、“费力”
或“等臂”）（每个钩码重0.5N）。（4）小明经过多次实验，分析实验数据后得出了杠杆平衡条件_____。
12.（2019德阳，19）如图所示是探究杠杆平衡条件的几个实验情景：
（1）挂钩码前，杠杆在如图甲所示的位置静止，此时杠杆______（选填“达到”或“没有达到”）平衡状态，接下
来调节杠杆两端的螺母，使杠杆处于______。（2）如图乙所示，A点挂有2个质量均为50g的钩码、为了让杠杆在水平位置平衡，应在B点挂_____个质量均为
50g的钩码。（3）如图丙所示，现给你一个量程为0～2N的弹簧测力计，若干个50g的钩码，钩码挂在C点处，现使用弹簧测
力计和钩码使杠杆在水平位置平衡，则在C点处所挂钩码的最多个数为______个。
13.（2019苏州，31）利用杠杆开展相关实验探究：
(1)安装好杠杆，将其放到水平位置后松手，发现杠杆沿顺时针方向转动，如图甲所示。则应将平衡螺母向___(选填“左”或“右”)调节，直到杠杆在水平位置平衡；
(2)如图乙所示，在A点挂3个重力均为0.5N的钩码，在B点用弹簧测力计竖直向下拉杠杆，使其在水平位置平衡，弹簧测力计的示数为________N；若在第(1)小题所描述的情形中未调节平衡螺母而直接开展上述实验，弹簧测力计
的示数会______(选填“偏大”、“偏小”或“不变”)；
(3)始终竖直向下拉弹簧测力计，使杠杆从水平位置缓慢转过一定角度，如图内所示，此过程中，弹簧测力计拉力的示数会________(选填”变大”、“变小”或“不变”，下同)，拉力的大小______。
14.（2019荆州，31）小华在做“探究杠杆平衡条件”实验的装置如图所示，杠杆上相邻刻线间的距离相等
（1）杠杆在如图甲所示的位置静止时____（选填“是”或“不是”）处于杠杆平衡状态的．（2）为使杠杆在水平位置平衡，应将平衡螺母向_____（选填“左”或“右”）端调节．
（3）如图乙所示，杠杆在水平位置平衡后，在A 点挂两个钩码，每个钩码重0.5N，在B 点竖直向下拉弹簧测力
计，仍使杠杆水平位置平衡，此时弹簧测力计的示数应为______N．当弹簧测力计改为斜拉时，再次使杠杆水平位
置平衡，则弹簧测力计的示数将________．（选填“变大”、“变小”或“不变”）
（4）小华改变钩码的个数和位置进行了多次实验，其目的是________________________．
15.（2019包头，10）下图是“利用杠杆测量石块密度”的实验。（）
(1) 在实验前，杠杆静止在图甲所示的位置，此时杠杆处于（选填“平衡”或“不平衡”）状态；要使
杠杆在水平位置平衡，应将平衡螺母向调节，这样做的目的是，并消除杠
2024年中考物理复习专题：杠杆作图(一)
1 专题09 杠杆作图（一）
杠杆作图是物理学中重要的一部分，而杠杆画图在力学中尤为重要，是各地中考常考的考题，也是期中、末不可或缺的考题，因为它不但包含了力臂的寻找和画法，还包含了杠杆的受力分析和利用杠杆的平衡条件推断杠杆两端受到的力的大小和方向而作图力的示意图。
命题依据：①杠杆五要素——支点、动力、阻力和动力臂、阻力臂。
②杠杆的平衡条件：动力×动力臂＝阻力×阻力臂（F1l1＝F2l2）。
常见题型：①作力臂；②作动力或阻力的示意图；③作最小力。
一、已知动力或阻力作力臂
解题技巧（画力臂方法）：
①先找出图中杠杆的支点；
②找到动力或阻力的作用点，作出力的作用线（沿力的示意图这一线段向两端延伸所作的直线）；
③从支点向阻力作用线作垂线；
④用规定的标注符号表示力臂。标注符号过去用“{”加字母“l”或者“数值：如25cm”表示，现在用国际通用规定“|←l→|”“→| l |←”或者“|←25cm→|”“→|2.5mm|←”标注。
简单记作：一找支点、二画力线、三作距离、四标力臂。
解题技巧：先找到支点，再作出力的作用线，利用数学上的点到直线的距离作图方法找到垂足，将支点和垂足用标注符号标出。
例题1（中考题型）在图9-1中画出力F的力臂l。
图9-1
【解题思路】力臂是指从支点到力的作用线的垂直距离，本题从题图可以看到力和杠杆垂直，即力臂与杠杆重合，所以只用力臂的标注符号标出即可。
解：由于力臂与杠杆重合，，用箭头标出这段距离，记为l，就是动力臂，如图9-2所示。
图9-2
【点拨】画和杠杆重合的力臂时，为了使阅卷教师能够看清，一般都画在杠杆外。
例题2（中考题型）如图9-3所示，工人用撬棒撬起石块的情景，O是支点，请画出动力F的力臂l。
2 图9-3
【解题思路】本题支点和力的示意图已确定，有图可以看到，从支点可以作力的示意图的垂线。
解：从支点O向动力F的作用线作垂线段，即为动力的力臂l，如图9-4所示。

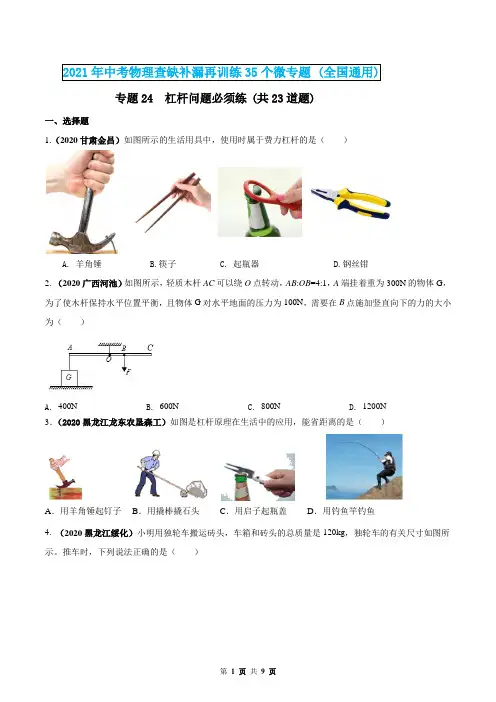

2021年中考物理专题24 杠杆问题必须练(原卷版)
第 1 页 共 9 页
2021年中考物理查缺补漏再训练35个微专题 (全国通用)
专题24 杠杆问题必须练 (共23道题)
一、选择题
1.（2020甘肃金昌）如图所示的生活用具中，使用时属于费力杠杆的是（ ）
A. 羊角锤 B.筷子 C. 起瓶器 D.钢丝钳
2. （2020广西河池）如图所示，轻质木杆AC可以绕O点转动，AB:OB=4:1，A端挂着重为300N的物体G，为了使木杆保持水平位置平衡，且物体G对水平地面的压力为100N，需要在B点施加竖直向下的力的大小为（ ）
A. 400N B. 600N C. 800N D. 1200N
3．（2020黑龙江龙东农垦森工）如图是杠杆原理在生活中的应用，能省距离的是（ ）
A．用羊角锤起钉子 B．用撬棒撬石头 C．用启子起瓶盖 D．用钓鱼竿钓鱼 4. （2020黑龙江绥化）小明用独轮车搬运砖头，车箱和砖头的总质量是120kg，独轮车的有关尺寸如图所示。推车时，下列说法正确的是（ ） 第 2 页 共 9 页
A. 独轮车是省力杠杆 B. 动力臂是0.7m
C. 阻力臂是0.3m D. 人手竖直向上的力F的大小是1500N
5．（2021重庆模拟）材料相同的甲、乙两个物体分别挂在杠杆A、B两端，O为支点（OA＜OB），如图所示，杠杆处于平衡状态。如果将甲、乙物体（不溶于水）浸没于水中，杠杆将会（ ）
A．A 端下沉 B．B 端下沉 C．仍保持平衡 D．无法确定
6.（2020河南）在如图所示的工具中，使用时属于费力杠杆的是（ ）
A. 瓶盖起子 B. 食品夹 C. 起钉锤 D. 核桃夹
7．（2020苏州）如图所示的工具中，在使用时属于省力杠杆的是（ ） 第 3 页 共 9 页
2019年中考物理真题分类汇编——杠杆专题(word版含答案)
2019年中考物理真题分类汇编——杠杆专题
1.（2019鸡西，21）如图所示，在刻度均匀的轻质杠杆的A点悬挂一个重为4N的物体，在
B点施加一个竖直向下的作用力F，使杠杆在水平位置保持平衡，则F＝N；若保持
物体悬挂的位置不变，改变力F的方向（如图虚线所示），杠杆仍在水平位置保持平衡，则
力F将（填“不变”、“变大”或“变小”）。
2.（2019安顺，13）如图所示，用固定在竖直墙上的直角三角形支架ABC放置空调室外机，
已知AB长40cm，BC长50cm。室外机的质量为30kg，室外机的重力作用线正好通过AB中
点，则A处钉受到的水平拉力F为N（支某重力不计）•为了安全，从力学的角度分析，室外机的位置应尽量（选填“靠近”或“远离”）墙壁。
3.（2019青岛，5）如图为探究杠杆平衡条件的实验装置，杠杆平衡时，钩码对杠杆的阻
力F2＝1.0N，阻力臂l2＝20cm，测力计示数F1＝2.5N，则动力臂l1为
A．15cmB．8cmC．50cmD．80cm
4.（2019泰安，19）一位泰山挑山工用一根长1.8m的扁担挑起货物，如图为扁担示意图，
若在扁担的A端挂200N的物体，B端挂300N的物体，挑起重物时使扁担水平平衡，则挑山
工肩膀需顶在距A端m远的位置（不计扁担的重力）。
5.（2019成都，18）如图,是三种类型剪刀的示意图,请你为铁匠师傅选择一把剪铁皮的剪刀,你会选择(选填“A”、“B”或“C”)剪刀，这样选择的目的是为了省。
6.（2019湖州，7）生活中我们常用开瓶器打开瓶盖，如图所示使用开瓶器能省力的原因是________。请在答题卷的图中画出作用在开瓶器上的阻力。
7.（2019年郴州，18）材料相同的甲、乙两个物体分别挂在杠杆A、B两端，O为支点（OA
＜OB），如图所示，杠杆处于平衡状态。如果将甲、乙物体（不溶于水）浸没于水中，杠杆
将会（）
A．A端下沉B．B端下沉C．仍保持平衡D．无法确定
8.（2019福建，18）如图是我国古代劳动人民在工地上运送巨木的情景。架在支架上的横杆属于杠杆（选填“省力”“费力”或“等臂”）；支架下面垫有面积较大的石块，是为了对地面的压强（选填“增大”或“减小”）。

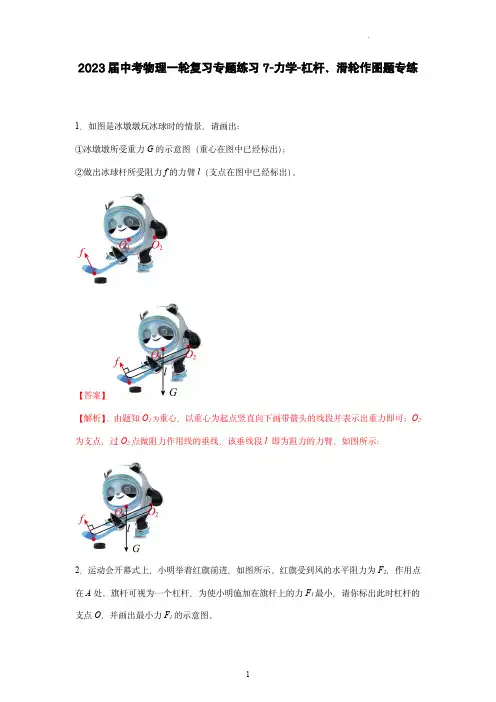

2023届中考物理一轮复习专题练习7-力学-杠杆、滑轮作图题专练(解析版)
12023届中考物理一轮复习专题练习7-力学-杠杆、滑轮作图题专练
1．如图是冰墩墩玩冰球时的情景，请画出：
①冰墩墩所受重力G的示意图（重心在图中已经标出）；
②做出冰球杆所受阻力f的力臂l（支点在图中已经标出）。
【答案】
【解析】、由题知O1为重心，以重心为起点竖直向下画带箭头的线段并表示出重力即可；O2
为支点，过O2点做阻力作用线的垂线，该垂线段l即为阻力的力臂。如图所示：
2．运动会开幕式上，小明举着红旗前进，如图所示。红旗受到风的水平阻力为F
2，作用点
在A处。旗杆可视为一个杠杆，为使小明施加在旗杆上的力F1最小，请你标出此时杠杆的
支点O，并画出最小力F1的示意图。
2
【答案】
【解析】、杠杆绕着转动的点叫支点，图中旗杆绕着上面的手转动，所以上面手与旗杆接触
处为支点（O）；根据杠杆平衡的条件，
1122FLFL，在阻力、阻力臂一定的情况下，
要使动力最小，动力臂需要最长，阻力的方向已标出，所以动力的方向应该向右，过C点
作AC的垂线即为手对旗杆施加的最小动力F1，如下图所示：
3．如图是建筑工地上工人用独轮车搬运材料的情景。设O
1为独轮车支点，F
1为动力。请作
出动力臂l1和独轮车所受重力的示意图（O
2为重心）。
3
【答案】
【解析】、O1为支点，从支点向F
1的作用线做垂线，垂线段的长度即为F
1的力臂；O
2为重心，重力方向竖直向下，如图所示。
4．新型铝合金门安装有扳动式把手如图所示，请你画出图中门手柄所受压力F的力臂。
【答案】
【解析】、门柄的力臂为从支点到力F的距离，故从支点作力的垂线，垂线段的长度即为力
F的力臂，如下图所示：
5．在如图中画出杠杆OAB受到的阻力F
2以及动力臂l
1的示意图。
【答案】
【解析】、由图知，O为杠杆的支点，动力为定滑轮绳子给的拉力，由支点O作力的作用线
的垂线，垂线段长为动力臂
1l；物体对杠杆的拉力为阻力，方向竖直向下，作出阻力F
2，如
图所示
56．如图甲所示泡茶壶，壶盖可看做一个杠杆，请在图乙上画出开启壶盖时，B点的阻力F

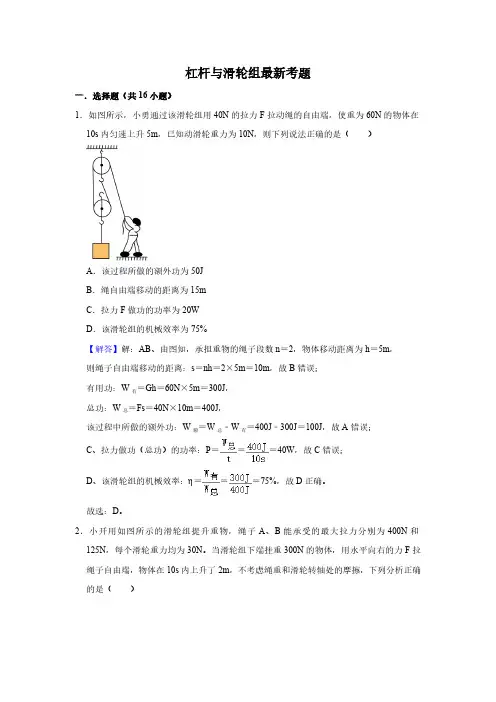

中考物理题型专练杠杆与滑轮组(解析版)
杠杆与滑轮组最新考题
一．选择题（共16小题）
1．如图所示，小勇通过该滑轮组用40N的拉力F拉动绳的自由端，使重为60N的物体在
10s内匀速上升5m，已知动滑轮重力为10N，则下列说法正确的是（ ）
A．该过程所做的额外功为50J
B．绳自由端移动的距离为15m
C．拉力F做功的功率为20W
D．该滑轮组的机械效率为75%
【解答】解：AB、由图知，承担重物的绳子段数n＝2，物体移动距离为h＝5m，
则绳子自由端移动的距离：s＝nh＝2×5m＝10m，故B错误；
有用功：W
有＝Gh＝60N×5m＝300J，
总功：W
总＝Fs＝40N×10m＝400J，
该过程中所做的额外功：W
额＝W
总﹣W
有＝400J﹣300J＝100J，故A错误；
C、拉力做功（总功）的功率：P＝＝＝40W，故C错误；
D、该滑轮组的机械效率：η＝＝＝75%，故D正确。
故选：D。
2．小开用如图所示的滑轮组提升重物，绳子A、B能承受的最大拉力分别为400N和
125N，每个滑轮重力均为30N。当滑轮组下端挂重300N的物体，用水平向右的力F拉
绳子自由端，物体在10s内上升了2m，不考虑绳重和滑轮转轴处的摩擦，下列分析正确
的是（ ）
A．拉力F的功率为72W
B．绳子自由端移动的速度为0.2m/s
C．力F通过滑轮组做的有用功为660J
D．此装置提升重物的最大机械效率为92%
【解答】解：A、由图可知n＝3，因为不计绳重和摩擦，所以绳子自由端的拉力：F＝
（G+G
动）＝×（300N+30N）＝110N，
绳子自由端移动的距离：s＝nh＝3×2m＝6m，
拉力做的总功：W
总＝Fs＝110N×6m＝660J，
拉力做功的功率：拉力做功的功率：
P＝＝＝66W，故A错误；
B、绳子自由端的速度为：
v
绳＝nv
物＝＝＝0.6m/s，故B错误；
C、拉力做的有用功：W
有＝Gh＝300N×2m＝600J，故C错误；
D、绳子A能承受的最大拉力为400N，绳子B的拉力：F
B＝（F
A+G
动）＝×
（400N+30N）≈143.3N＞125N，绳子B会被拉断；

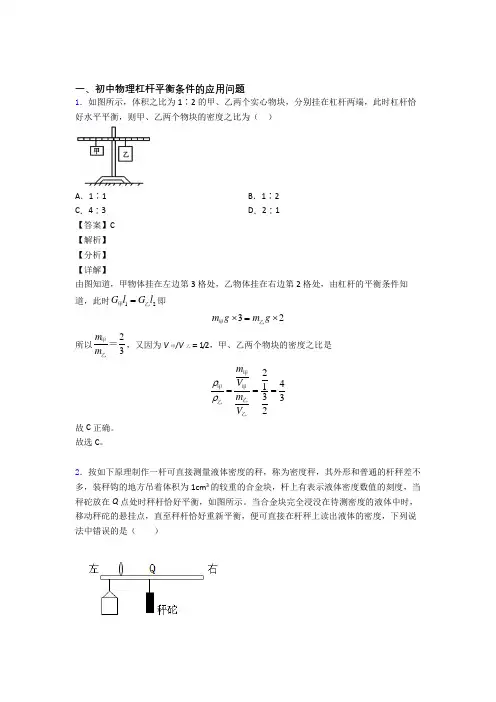

中考物理综合题专题复习【杠杆平衡条件的应用问题】专题解析及答案解析
一、初中物理杠杆平衡条件的应用问题
1．如图所示，体积之比为1∶2的甲、乙两个实心物块，分别挂在杠杆两端，此时杠杆恰好水平平衡，则甲、乙两个物块的密度之比为（ ）
A．1∶1 B．1∶2
C．4∶3 D．2∶1
【答案】C
【解析】
【分析】
【详解】
由图知道，甲物体挂在左边第3格处，乙物体挂在右边第2格处，由杠杆的平衡条件知道，此时12GlGl甲乙即
32mgmg甲乙
所以23mm甲乙＝，又因为V甲/V乙＝1/2，甲、乙两个物块的密度之比是
241332mVmV甲甲甲乙乙乙
故C正确。
故选C。
2．按如下原理制作一杆可直接测量液体密度的秤，称为密度秤，其外形和普通的杆秤差不多，装秤钩的地方吊着体积为1cm3的较重的合金块，杆上有表示液体密度数值的刻度，当秤砣放在Q点处时秤杆恰好平衡，如图所示。当合金块完全浸没在待测密度的液体中时，移动秤砣的悬挂点，直至秤杆恰好重新平衡，便可直接在杆秤上读出液体的密度，下列说法中错误的是（ ）
A．密度秤的零点刻度在Q点
B．密度秤的刻度都在Q点的左侧
C．密度秤的刻度都在Q点的右侧
D．秤杆上密度读数较大的刻度在较小的刻度的左边
【答案】C
【解析】
【分析】
【详解】
A．合金块没有浸入液体时，液体的密度应为零，所以秤的零刻度应该在Q处；故A正确，不符合题意；
BC．若秤砣由Q向右移动，它的力臂变长，则左边合金块拉秤杆的力应增大，但合金块受到的浮力不可能竖直向下，所以零点的右边应该是没有刻度的，其刻度都在Q点的左侧。故B正确，不符合题意，C错误，符合题意；
D．秤砣的质量不变，由Q向左移动时，它的力臂变短，则左边合金块拉秤杆的力减小，说明合金块受到的浮力增大，而合金块排开液体的体积不变，说明液体的密度变大，所以刻度应逐渐变大，即秤杆上较大的刻度在较小的刻度的左边；故D正确，不符合题意。
故选C。
3．如图所示，将重150N的甲物体用细绳挂在轻质杠杆的A端，杠杆的B端悬挂乙物体，杠杆在水平位置平衡，已知：乙物体所受重力为30N，:1:3AOOB，甲物体的底面积为0.2m2，g取10N/kg。下列说法正确的是（ ）
【实验题】13 探究杠杆平衡条件实验(考点梳理+强化练习)—2021中考物理二轮专题复习讲义
2021中考物理二轮考点过关：探究杠杆平衡条件实验
考点梳理
1．探究杠杆的平衡条件实验
提出问题：
当杠杆受力平衡时将保持静止或匀速转动状态．那么杠杆平衡应满足什么条件呢．
实验步骤：
（l）实验前要调节杠杆的平衡螺母使其在水平位置平衡，其目的是使杠杆的重心落在支点上，从而消除杠杆的重力对平衡的影响．在实验过程中，不允许再旋动两端的螺母
（2）在已调节平衡的杠杆两端挂上不同数量的钩码，移动钩码的位置，使杠杆平衡．支点两边的钩码重力分别是动力FI和阻力F2，用刻度尺量出杠杆平衡时的动力臂L1和阻力臂L2．改变力和力臂的数值，多次实验，并将实验数据填入表格
说明：实验中使杠杆在水平位置平衡是为了方便测力臂．使杠杆在倾斜位置平衡也可得出杠杆的平衡条件，只是实验操作比较麻烦．
实验数据：
序号 F1/N L1/cm F2/N L2/cm
1 1 5 0.5 10
2 1 10 0.5 20
3 1.5 10 1 15
得出结论：
通过分析实验数据，可知杠杆的平衡条件是动力×动力臂＝阻力×阻力臂，可写作F1L1＝F2L2，用比例式表示为＝
强化练习
1．如图甲所示，小明在探究“杠杆的平衡条件”实验中所用的实验器材有：杠杆、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干个。
（1）实验前，将杠杆中点置于支架上，当杠杆静止时，发现杠杆右端下沉。此时，应把杠杆两端的平衡螺母向
（选填“左或右”）调节，使杠杆在不挂钩码时在水平位置平衡。
（2）如甲图，杠杆调节平衡后，小明在杠杆上A点处挂4个钩码，在B点处挂6个钩码杠杆恰好在原位置平衡。于是小明便得出了杠杆的平衡条件为： （用字母表示）。他这样得出的结论
（合理/不合理）；原因是： 。
（3）如甲图，杠杆调节平衡后，小明在杠杆上A点处挂4个钩码，在B点处挂6个钩码杠杆恰好在原位置平衡。若此时再在两边钩码下同时加一个钩码，杠杆会向 端倾斜。
进阶中考2020实验专练杠杆的机械效率物理练习题
实验专练（杠杆的机械效率）物理精选练习
1 •用如图所示的实验装置测量杠杆的机械效率。实验时，竖直向上匀速拉动弹簧测力计，使挂 在较长杠杆下面的钩码缓缓上升。
，NF为 ______ （ 1）实验中，将杠杆拉至图中虚线位置，测力计的示数，则为 0.3m为0.1m，
测力计移动距离s钩码总重G为1.0N，钩码上升高度h。请写岀使用该杠杆做额外功的一个原因： 杠杆的机械效率为
% 。）为了进一步研究杠杆的机械效率与哪些 因素有关，一位同学用该实（ 2B两点，测量并计算得到下表所示的两组数据：验装置，先后将
钩码挂在A、
机械效率测力计移动距离 钩码移动距离 钩码总重 拉力 钩码次数/% n G/N sh/m /m F/N 悬挂点71.4 0.10 0.30 1 0.7
1.5 点 A83.3
0.30
2.0
1.2
2
0.15
B点根据表中数据，能否得出“杠杆的机械效率与所挂钩码的重有关，钩码越重其效率越高”的 结论？答： ________________ ；
请简要说明两条理由： ① _______________________________ ； ② ________________________
:2.某实验小组利用图中装置探究杠杆机械效率， 实验主要步骤如下 010 ________ 点转动，）点即
为杠杆的用轻绳悬挂杠杆的一端使其能绕（ AGB点用一个弹簧测力计使杠杆水点，在的钩码，
在点用轻绳悬挂总重为； _________ 向上平，弹簧测力计所给方向为 2）竖直向上拉动弹簧测力计缓
慢匀速上升，在此过程中，弹簧测力计（ FABhh .和两点上升的高度分别为，利用刻度尺测岀的
示数为、
21.
）（3 ___________ （用所给物理量和符号表示）杠杆机械效率表达式为； A4点钩码重增加，杠
杆的机械效率将会）若在杠杆的承受范围内，将（ ）（ ____ 选填“变大”、“变小”或“不变”；
中考物理专题简单机械(杠杆滑轮斜面)计算题练习(附答案)
试卷第1页，共16页 中考物理专题简单机械（杠杆滑轮斜面）计算题练习
（附答案）
学校:___________姓名：___________班级：___________考号：___________
一、计算题
1．疫情期间，大壮同学自制了如图所示的健身器材，坚持锻炼身体。用细绳系在轻杆的O点将轻杆悬挂起来，在杆的A端悬挂质量m1=10kg的重物，在B端竖直向下缓慢拉动轻杆至水平位置。已知AO长1.5m，OB长0.5m，大壮质量m2=56kg，g取10N/kg，求此时：
(1)大壮对杆的拉力大小；
(2)地面对大壮的支持力大小。
2．杆秤是一种用来测量物体质量的工具。小金尝试做了如图所示的杆秤。在秤盘上不放重物时，将秤砣移至O点提纽处，杆秤恰好水平平衡，于是小金将此处标为0刻度。当秤盘上放一个质量为2kg的物体时，秤砣移到B处，恰好能使杆秤水平平衡，测得OA= 5cm，OB= 10cm。
(1)计算秤砣的质量。_______
(2)小金在B处标的刻度应为_______ kg。
若图中OC= 2OB，则C处的刻度应为_______ kg。
(3)当秤盘上放一个质量为2kg的物体时，若换用一个质量更大的秤砣，移动秤砣使杆秤再次水平平衡时，其读数____(选填“<” 或“>”)2kg，由此可知一杆杆秤不能随意更换秤砣。
试卷第2页，共16页
3．据《杭州日报》报道,2001年6月22日，在杭州动物园,一位物理老师利用杠杆原理，仅用小小的弹簧测力计称出了一头大象的质量，如图甲所示．测量时利用了一根长度为12m的槽钢作为杠杆（如图乙）．吊钩固定点于钢槽的中点O．当钢槽水平静止时，弹簧测力计示数F1为200N，测得动力臂L1为6m，阻力臂L2为4cm，若不计槽钢和铁笼的质量，试估算大象的质量．(g取10N/kg)
4．搬运砖头的独轮车,车箱和砖头所受的总重力G=1000N,独轮车的有关尺寸如图所示．推车时,人手向上的力F应为多大?
(中考)物理《杠杆》专项模拟练习(含答案) (371).pdf
人教版初中物理
八年级物理下册第十二章《杠杆》综合练习 学校：__________ 姓名：__________ 班级：__________ 考号：__________ 题号 一 二 三 四 五 六 总分 得分 评卷人 得分
一、选择题
1．学校里的工人师傅使用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O靠近，
这样做的目的是 ............................................................................................................. （ ）
A．增大阻力臂，减小动力移动的距离
B．减小阻力臂，减小动力移动的距离
C．增大动力臂，省力
D．减小阻力臂，省力
2．如图所示装置中，均匀木棒AB的A端固定在铰链上，悬线一端绕过一固定定滑轮，另
一端用线套套在木棒上使棒保持水平。现使线套逐渐向右移动，但始终使木棒保持水平，则悬线上的拉力T（棒和悬线足够长） （ ）
A．逐渐变小; B．逐渐变大;
C．先逐渐变大，后又逐渐变小; D．先逐渐变小，后又逐渐变大.
3．如图所示是市场上经常使用的一种案秤，下列关于案秤的说法正确的是 （ ）A．它的称量原理和天平有本质的不同 B．它测量的是物体的重力
C．它是利用杠杆原理制成的
D．弹簧测力计能够测量的物理量它也可以测量
4．下图是一些日常生活中所使用的机械或工具，其中属于省力杠杆的是 （ ）
5．如图所示的杠杆中，使用时费力的是 （ ）
6．O为支点，在A端施加一个力使杠杆在水平位置平衡，则这个杠杆为 ............... （ ）
A．一定省力; B．一定费力; C．不省力也不费力; D．都有可能.
7．下列关于杠杆的几种说法中不正确的是 ................................................................... （ ）
