道路纵横断面测量要点

道路纵横断面测量要点

【tips】本文由李雪梅老师精心收编整理,同学们定要好好复习!
道路纵横断面测量要点
一、纵断面图的测绘
1. 水准点的布设(基平测量)
(1)一般在道路沿线每隔1~2km设置一永久性水准点,作为全线高程的主要控制点,中间每隔300~500m设置一临时性水准点,作为纵断面水准测量分别附合和施工时引测高
程的依据。

(2)水准点应布设在便于引点,便于长期保存,且在施工
范围以外的稳定建(构)筑物上。

(3)水准点的高程可用附和(或闭合)水准路线自高一级
水准点,按四等水准测量的精度和要求进行引测。

2. 纵断面水准测量
(1)(中平测量)
纵断面测量通常以相邻两水准点为一测段,从一个水准点出
发,逐点测量各中桩的高程,再附和到另一水准点上,进行
校核。

实际测量中,可采用中间点法。

由于转点起传递高程的作用,故转点上读数应读至毫米,中间点读数只是为了计算本点的
高程,读数至厘米即可。

图形:水准仪中平测量
高差闭合差的限差为:。

道路横断面测量—道路横断面测量

道路横断面测量—道路横断面测量
项目六 道路横断面测量
道路横断面测量
• 横断面测量方法
• 横断面测量中的距离和高差一般准确到0.1m即可满足工 程的要求。因此横断面测量多采用简易的测量工具和方 法,以提高工作效率
道路横断面测量
• 测量员报出测量结果,以便绘图或记录,报数时通常省去“水平距离” 四字,高差用“低”或“高”报出,例如,图示中桩点与1点间,报为 “6.0m低1.6m”,记录如下表所列。同法可测得1点与2点、2点与3 点、……的距离和高差。表中按路线前进方向分左、右侧,以分数形式 表示各测段的高差和距离,分子表示高差,正号为升高,负号为降低; 分母表示距离。自中桩由近及远逐段测量与记录
道路横断面测量
• 水准仪皮尺法
• 水准仪安置后,以中桩点为后视点,在横断面方向的变坡点上立尺 进行前视读数,并用皮尺量出各变坡点至中桩的水平距离。水准尺 读数准确到厘米,水平距离准确到分米,记录格式如上表所列。此 法适用于断面较宽的平坦地区,其测量精度较高
道路横断面测量
• 经纬仪视距法
• 经纬仪视距法是指在地形复杂、山坡较陡的地段采用经 纬仪按视距测量的方法测得各变坡点与中桩点间的水平 距离和高差的一种方法。施测时,将经纬仪安置在中桩 点上,用视距法测出横断面方向上各变坡点至中桩的水 平距离和高差。横断面测量,高速公路、一级公路一般 采用水准仪皮尺法、经纬仪视距法、来自级及二级以下公 路可采用标杆皮尺法

线路纵断面测量

线路纵断面测量
3)视线高103.340减去转点ZD1的前 视1.012,得ZD1的高程102.328
+160 +180
+200
2.55 2.70 2.580
4)视线高103.340分别减去各中桩中 视,得各中桩高程
谢谢观看
《道路线路施工测量》
线路纵断面测量
目录
一、线路纵断面测量的目的 二、测量方法 三、仪高法测高程原理 四、实施 五、记录
第一部分
线路纵断面测量的目的
线路纵断面测量的目的 1.测定线路中桩处的高程(也称中平测量),为线路设计提供基础资料 2.检测路基施工质量、使线路施工满足设计坡度要求
第二部分
测量方法
测量方法
水准测量 ——仪高法 三角高程测量
第三部分
仪高法测高程原理
仪高法测高程原理
测站视线高H =后视点高程HA+后视读数 a

a线
k1

A
H
K1
HA
H1
b
k2
B
前视转点的高程HB
K2
=视线高H-前视读数b
H2 HB
大地水准面
中桩高程H1 =视线高H-中视读数k1
第四部分
实施
实施
从一个水准点出发,逐个测定中桩的地面高程,附合到下一个水准点上。 相邻水准点间构成一条附合水准路. ②
0+000 0+040 0+080 0+100 0+120 0+160 0+180 0+200 0+220 0+240
ZD1 BM1

BM2
第五部分
记录
记录
中平测量记录计算表

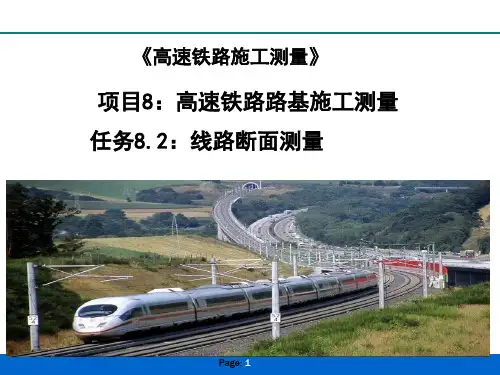

线路断面测量

线路断面测量
Page: 15
二、线路横断面测量 1.线路横断面测量的目的
(1)测定中桩处垂直于中线方向的地形起伏形态,绘制 横断面图;
(2)为路基设计、计算土石方数量以及施工放边桩之用。
2.横断面测量的密度和宽度
(1)密度: 所有中线桩均应施测。工程集中地段和地质不良地段
应加测。 (2)宽度:
Page: 16
YF
( Q sin BF
S sin A法
)/
sin( BF
A法
)
Q S
YA cos A法 YB cos BF
X X
A B
sin A法 sin BF
由F、F’坐标求两点间距离 d FF 在B→F’方向,由F’移动d FF 到F点 测量F点坐标及高程
求相邻变化点间距及高差
Page: 23
首先置镜B点后视M点,在A点 BF
S AF A
横断面附近测量一点F’
N
的坐标 ( X F ,YF ) ;
由B、F’点坐标反算
BF
由B点坐标、 BF
A点坐标、 A法 利用下
测站点B
式求F点坐标
F’ F
后视点M
Page: 22
X F ( Q cos BF S cos A法 ) / sin( BF A法 )
横断面测量的宽度由路基宽度及地形情况确定,一 般在中线两侧各侧15~50m。
3.横断面的方向
(1)直线段: 与中线垂直
(2)曲线段: 曲线的法线方向,即半径方向。
Page: 17
4.横断面测量的方法
(1)实质: 测定横断面方向上地面坡度变化点相对于中桩的水平
距离和高差。 (2)测量的方法 ①水准仪法: 适应于地势平坦、通视良好的地段,安置一次仪器可

路线纵横断面测量实习

路线纵横断面测量实习

实验 路线纵横断面测量一、目的和要求掌握路线横断面测量方法,每组测定一个成果。

二、仪器和工具水准仪1,水准尺一对。

三、方法与步骤⒈选定线路,量距打桩①在有坡度变化的地区选定线路位置。

②在选定线路上用标杆定线,用卷尺量距每十米打一桩,按规定的编号方法编号,并在坡度变化处打加桩。

⒉基平测量①在线路适当位置选定水准点,本实习规定在线路起点和终点附近各选一点。

②用往、返测法,测定两水准点的高差,精度要求 ③始点的高程可以假设,要注意防止其他点高程出现负值。

⒊中平测量①在第一个水准点上立水准尺,并在线路前进方向上适当位置选择一个转点,在转点位置上放尺垫,在尺垫上立水准点。

②在两水准尺之间,安置水准仪。

③在两水准尺上读数,分别记在后视前视栏内。

④将后尺依次立在0+000,0+010……各桩上,读数记在中间视栏内。

⑤仪器移至下一站,原前尺变为后视尺,后视尺变为前视尺,立在下一个适当位置的转点上,按上述继续向前观测,直至闭合到下一水准点上。

⑥当场计算两水准点间的高差,与基平测量结果相比较,其差值⒋横断面测量①横断面测量,就是测定中桩两侧正交于中线方向地面变坡点间的距离和高差,并绘成横断面图,供路基、边坡、特殊构造物的设计,土石方计算和施工样之用,②横断面测量的宽度,应根据中桩填挖高度,边坡大小以及有并工程的特殊要求而定,一般自中线两侧各测10~50米。

横断面测绘的密度,除各桩应施测外,在大、中桥头、隧道口挡土墙等重点工程地段,可根据需要加密,横断面测量的限差一般为:高差容许误差Δh =0.1+h/20(m)。

式中:h 为测点至中桩间的高差;水平距离的相对误差为1/50。

()为测站数毫米n n 8±毫米不得大于n 12±四、注意事项⒈无论是基平测量、中平测量和横断面测量按照精度要求衡量,在精度要求的之内说明测量精度符合,否则重测一直达要求为止。

道路纵横断面测量步骤

道路纵横断面测量步骤

道路纵横断面测量步骤
嘿,你知道不?道路纵横断面测量那可是个仔细活儿呢。

我跟你讲讲道路纵横断面测量的步骤哈。

有一回啊,我路过一个正在施工的道路。

嘿,就看到一群人拿着各种仪器在那儿忙活着。

我好奇地凑过去看,才知道他们在做道路纵横断面测量。

这测量啊,首先得确定测量的起点和终点。

就像你出门得知道从哪儿走到哪儿一样。

他们在路边插了几个小旗子,标好了起点和终点。

我看着那些小旗子,心想,这还挺有讲究呢。

然后呢,就是设置测量点。

沿着道路每隔一段距离就设一个点。

这些点就像道路的小卫士,等着被测量呢。

他们用尺子和粉笔在地上画好点,可认真了。

接着,就是用仪器测量了。

有个大哥拿着一个像望远镜一样的东西,对着那些测量点看。

我问他这是啥,他说这是水准仪,能测量高度。

还有个人拿着一个长长的杆子,在测量点上竖起来。

他们配合得可默契了。

测量完高度后,还得测量宽度。

他们用皮尺在道路上拉来拉去,记录下每个点的宽度。

我看着他们忙得满头大汗,就觉得这工作还真不容易。

最后,就是把测量的数据整理好。

画成图表啥的,让大家一看就明白。

他们坐在小板凳上,拿着笔和纸,认真地计算着。

从那个施工现场出来后,我就一直记得道路纵横断面测量的步骤。

嘿,这还挺有意思的呢。

以后要是我再看到有人在测量道路,我就知道他们在干啥啦。

希望大家也能了解一下道路纵横断面测量,说不定啥时候就能派上用场呢。

公路纵断面测设—路线纵断面测量

公路纵断面测设—路线纵断面测量

ZD1 +080 +100 +120 ZD2
1.734 1.08 2.55 2.70
1.213
1.012 2.580
102.328 3)视线高103.340减去转点ZD1 的前视1.012,得ZD1的高程 102.328
4)视线高103.340分别减去各
中桩中视,得各中桩高程。
...
立尺点
水准尺读数
中桩中视,得各中桩高程。
ZD2 1.213
2.580 102.695 101.482
...
总结:
• 中平测量作单程观测
• 用视线高法求得前视转点和中桩高称。
• 精度满足:高速,一级公路≤ ±30√Lmm

二级及以下公路≤±50√Lmm
否则重测
+060 ZD1 +080 +100 +120
1.36 1.734
1.08 2.55 2.70
1.012
104.062
101.98
102.328 3)视线高103.340减去转点
ZD1的前视1.012,得ZD1的
102.98
高程102.328
101.51
4)视线高103.340分别减去各
101.36
• 基平测量:沿路线方向设置水准点,测其高程, 建立路线高程控制。
• 中平测量:根据基平测量建立的水准点高程,在 相邻的两水准点之间测各中桩的地面高程。
基平测量
• 一、路线水准点的设置 • 水准点是高程测量的控制点 • 分类——永久性水准点和临时性水准点两种。 • 表示:BM • 永久性水准点的布设: • 在路线的起终点、大桥两岸、隧道两端、垭口以及
K0+000 K0+020 K0+040 K0+060 K10+060 K10+080 K0+100

11线路测量分解

11线路测量分解
第十一章
线路测量
§11.1
概述
一、线路测量的任务和内容
主要任务就是把图纸上设计的线路的位置、 形状、宽度和高低在施工现场标定出来,作为线 路施工的依据。 其内容包括下列工作: 1、收集规划设计区域1:10000(或1:5000)、 1:2000(或1:1000)地形图以及原有线路平面图 和断面图等资料; 2、利用已有地形图,结合现场勘查,进行规划和纸 上定线;
2.路线纵断面测量
路线纵断面测量也称中平测量。中平测量一般只作单程 观测,按普通水准测量精度。
3.路线纵断面图的绘制及施工量计算
2018/11/10
9
二、线路横断面图测绘
1.测设横断面方向
2.测定横断面上点位和高差
3. 横断面的绘制
§11.4
线路工程施工测量
线路工程施工测量的主要工作包括:
2018/11/10 3
§11.2 中线测量
一、线路的主点测设
二、里程桩测设
加桩有:
地形加桩
地物加桩
曲线加桩
等等
三、转向角测量 四、绘制里程桩手簿
§11测量 高程控制测量也称基平测量。布设的水准点分 永久水准点和临时水准点两种。水准点的密度根 据地形复杂情况和工程须要而定。 基平测量时,首先应将起始水准点与国家高 程基准点进行联测,以获得绝对高程。在沿线途 中,也尽量与附近国家水准点进行联测,以便获 得更多的检核条件。
24
2018/11/10
25
2018/11/10
26
2018/11/10
27
2018/11/10
28
恢复中线测量,施工控制桩、边桩和竖曲线的测设。
2018/11/10
15
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1、纵断面图测绘
线路纵断面测量又称线路水准测量。

它的任务是测定中线上各里程桩的地面高程,绘制中线纵断面图,作为设计线路坡度、计算中桩填挖尺寸的依据。

线路水准测量分两步进行:首先在线路方向上设置水准点,建立高程控制,称为基平测量;其次是根据各水准点高程,分段进行中桩水准测量,称为中平测量。

基平测量按四等水准测量的精度;中平测量按普通水准测量精度。

(1)高程控制测量
高程控制测量就是沿线路方向设置若干水准点。

布设的水准点分永久水性和临时性水准点。

永久性水准点,在较长线路上一般应每隔5km布设一点;在线路起点和终点、大桥两岸、隧道两端,以及需要长期观测高程的重点工程附近,均应布设。

临时水准点的布设密度应根据地形复杂情况和工程需要而定。

在丘陵和山区,每隔0.5~1km布设一个,在平原和微丘陵区,每隔1 ~2km布设一个。

此外,在中小桥梁、涵洞等地段,均应布设。

(2)线路纵断面测量
线路纵断面测量也称中平测量。

如图11-3-1所示,从一个水准点出发,逐个测定中线桩的地面高程,附合到下一个水准点上。

相邻水准点间构成一条附合水准路线。

测量时,在每一测站上首先读取后、前两转点的水准尺读数,再读取两转点间所有中线桩地面点(间视点)的水准尺读数。

由于转点起传递高程的作用,因此,转点标尺应立在尺垫、稳固的桩顶或坚石上,尺上读数至毫米,视距一般不应超过150m。

间视点标尺读数至厘米,要求尺子立在紧靠桩边的地面上。

图11-3-1 中平测量
(3)纵断面图的绘制
线路纵断面图既表示中线方向的地面起伏,又可在其上进行纵坡设计,是线路设计和施工的重要资料。

如图11-3-2所示,纵断面图是以中线桩的里程为横坐标、以其高程为纵坐标的直角坐标系中绘制。

里程(水平)比例尺和高程(垂直)比例尺根据实际工程要求选取。

为了明显地表示地面起伏,一般取高程比例尺较里程比例尺大10倍或20倍。

高程按比例尺注记,但要参考其他中线桩的地面高程确定原点高程在图上的位置。

使绘出的地面线处在图上适当位置。

图11-3-2 线路纵断面图
2、线路横断面测量
线路横断面测量是在各中桩处测定垂直于中线方向的地面起伏,然后绘成横断面图,作为线路横断面设计、土石方等工程量计算的依据。

横断面测量的宽度,根据实际工程要求和地形情况确定。

一般为线路两侧各15-50m.
(1)横断面方向的测定
1)直线段
直线段上的横断面方向是与线路中线相垂直的方向。

如图11-3-3所示,
图11-3-3 直线段横断面方向测定
2)曲线段
曲线上某点的横断面方向是与曲线的切线相垂直的方向。

即过该点切线的法线方向。

园曲线横断面方向的确定如图11-3-4所示。

图11-3-4 园曲线横断面方向的确定
(2)横断面测量方法
线路横断面的测量方法有花皮杆法(也叫抬杆法)\水准测量法和经纬仪法。

如图11-3-5所示。

图11-3-5 横断面测量
横断面图绘制
绘横断面图时,先在图纸上定好中桩位置,然后由中桩开始,分别向左右两侧逐一按各特征点的距离和高程绘于图上,并用直线连接相邻点既可。

如图11-3-6所示,依据横断面测量得到的各点间的平距和高差,绘出了各种类型横断面图,并可计算出各断面的挖(填)方面积。

根据各断面面积和断面间的距离,可计算线路的挖(填)方工程量。

图11-3-6 横断面图绘制。
