倍力桥的力学特性分析及其结构优化
倍力桥的力学特性分析及其结构优化
许明瀚 （北京 100000）
摘要：本文运用材料力学知识对倍力桥建模并进行力学分析，进而在此基础上对其结构进行优化，以使倍力桥能够更 加高效地为生产生活服务。
关键词：倍力桥；简支梁；结构优化 中图分类号：TD315 文献标识码：A 文章编号：1671-0711（2018）12（上）-0062-02
基于上述假设，我们建立了图 1（b）所示的三点 弯模型，假设简支梁的长度为 2L，在梁的中点受向下 的力 P，通过平衡方程可知，支座反力均为 0.5P。由此 可以得到三点弯梁模型的剪力图和弯矩图，分别如图 1 （c）、（d）所示。简支梁的弯矩为：
梁内的弯曲应力为：
（1）
（2）
其 中：
，h、b 分 别 为 梁 截 面 的 高 度
时，可以得到梁截面高度随 位置 x 的变化关系为：
为了使梁截面得到充分利用， 设为常值 ，因此可得：
（3） 应处处相等，
（4）
其中
，为一常数。
2 倍力桥的结构优化
从第二部分的结果可以看出梁截面高度随位置 x 满足关系式（4）时，梁所需材料是最节省的，但考虑 到实际的生产加工，抛物线形截面加工比较困难，从图 2 中可以看出，在较小的 x 范围内抛物线与一次函数之 间相差较小，因此可以用一次函数关系近似替代关系式 （4），从而达到对倍力桥梁单元的优化效果。
和 宽 度。 当
时，
，由此可以看
62
中国设备工程 2018.12 位置是相关的。 为 了 研 究 梁 截 面 高 度 随 截 面 位 置 的 变 化 关 系， 假 设 梁 的 上 下 表 面 同 时 达 到 梁 材 料 的 强 度 极 限， 由 于 梁 受 弯 矩 的 对 称 性， 只 需 考 虑 梁 长 度 方 向 的 一 半， 即
间部位可以适当的减去部分材料，这样在很小的承重损
失下可以极大地减少耗材，也可以极大地减轻倍力桥的
自重，综合提高倍力桥的应用性能。如图 3 所示，假设
在截面尺寸为
的梁截面中切去尺寸为
的长
方形，假设 可得：
，其中 k 为比例因子，由此
（5）
（6） 其中 m 为梁质量， 为面密度。 由图 3 的应力变化曲线可知随着梁质量的减小，截 面内的应力逐渐增大，当梁内最大应力达到许用应力时， 将会得到最大的截面尺寸因子，此时也将会是最节省材 料的截面尺寸临界点。考虑到实际加工的方便可行性， 可从横向（垂直于受弯方向与梁长度方向）打孔，这与 上述优化理论分析是等效的。综合上述两种优化方案， 最终可以得到倍力桥梁单元的优化结果如图 3 中优化结 果所示。再将倍力桥每个梁单元都使用本文所提出的优 化模型替换，就能整体提高倍力桥的力学性能。
China 中国 Plant 设备
Engineering 工程
3 结语
本文先通过材料力学知识对倍力桥的力学特性进 行了分析，即根据倍力桥的受力特点将其简化为三点弯 梁模型，得到其剪力图和弯矩图，进而可以求出梁内的 最大弯曲应力分布，根据强度条件得到梁截面高度随位 置的变化关系，基于此对梁单元进行优化。同时根据梁 截面上应力大小的分布特点可以对梁继续进行优化，即 在梁上适当地截出一些孔洞，可以在牺牲很小的强度性 能下节省更多的材料，同时极大地减轻了梁的自重。综 上，通过本文的优化设计可以使倍力桥更加高效地服务 于生产生活。
最大弯曲应力和梁质量随着截面尺寸比例因子 k 的变化曲线； 梁截面尺寸示意图；最终梁单元的优化结果示意图。
图 3 梁单元优化理论分析
中国设备工程 2018.12（上） 63
（a）倍力桥模型及受力分析；（b）将倍力桥的单根杆 件简化为简支梁模型，梁中部受集中力，为常见的三点 弯模型；（c）三点弯模型的剪力图；（d）三点弯模型
的弯矩图 图 1 倍力桥的力学建模示意图及其受力分析
图 2
和
函数曲线图
由公式（2）可知梁截面的应力随 y 是线性分布，
即梁截面承受弯矩主要是靠近边缘的部分，因此在梁中
桥梁是跨越江河湖海、深沟峡谷等障碍的人工构 筑物，是交通设施互联互通的关键节点和枢纽工程，在 众多种类的桥梁中，倍力桥（Bailey Bridge）是人们利 用较多的一种便利桥。虽然现在桥梁技术十分成熟，世 界各地都有沟通着山川沟壑的桥梁，甚至是跨海的超级 大桥，但是倍力桥依然存在极大的用途，比如科考队员 勘察地质、田野实习时的小跨度跨越，地质灾害后抢险 救灾时的道路连接等等，因此对倍力桥进行结构优化依 然具有实际意义。本文首先对倍力桥的力学特性进行详 细的分析，然后基于此对倍力桥结构进行优化，使其能 够更加高效地为人们的生产生活服务。
参考文献： [1] 张喜刚 , 刘高 , 马军海 , 吴宏波 , 付佰勇 , 高原 . 中国桥梁技术
的现状与展望 [J]. 科学通报 ,2016,61(Z1):415-425. [2]《中国公路学报》编辑部 . 中国桥梁工程学术研究综述·2014[J].
中国公路学报 ,2014,27(05):1-96. [3] 励争等 . 材料力学 [M]. 北京大学出版社 .
1 倍力桥的力学特性分析
倍力桥模型如图 1（a）所示，取其中代表性杆件进 行受力分析，整个倍力桥承受的荷载通过中间起连接作 用的圆截面横木传递到方形截面杆单元上，我们假设在 横木对梁单元支撑的节点上受力均为铅垂方向，以中间 节点为例，节点上受向下的作用力 N，该梁单元与水平 方向的角度为 θ，于是 N 可以分解为垂直于梁单元的力 和平行于梁单元的力，由于平行于杆方向的力相对较小， 且梁在较小轴向力的作用下抗压性能较好，故可以忽略 不计，因此我们重点考虑垂直于杆方向力的影响。
土木工程中的桥梁结构设计与优化研究
土木工程中的桥梁结构设计与优化研究土木工程中的桥梁结构设计与优化研究随着经济的发展和城市化的推进，各种桥梁工程的修建越来越受到重视。
桥梁作为连接两岸的重要交通枢纽，其设计与优化研究显得尤为重要。
本文将重点探讨土木工程中的桥梁结构设计与优化研究，包括桥梁结构设计原则、材料选择与优化、静力和动力分析等内容。
1. 桥梁结构设计原则在土木工程中，桥梁结构设计需要考虑到多个因素，如桥梁的功能需求、安全性、经济性等。
桥梁的功能需求包括通行能力、使用年限、承载能力等，设计师需要根据桥梁的实际情况和使用要求进行合理的设计。
安全性是桥梁设计的首要考虑因素，设计师需要根据设计规范和实际荷载情况，确保桥梁结构的稳定性和安全性。
此外，经济性也是桥梁设计中需要考虑的因素之一，设计师需要在满足安全要求的基础上，尽可能减少造价和材料的使用量。
2. 材料选择与优化桥梁结构的材料选择和优化也是桥梁设计的重要环节。
当前常用的桥梁结构材料包括钢结构、混凝土结构等。
设计师需要根据桥梁所处环境和荷载条件，选择适合的结构材料。
钢结构具有高强度、质量轻、施工方便等优点，适用于跨度较大的桥梁；混凝土结构具有较好的耐久性和抗震性能，适用于跨度较小的桥梁。
在材料选择的基础上，设计师还需要优化结构，提高桥梁的整体性能和使用寿命。
3. 静力和动力分析在桥梁结构设计过程中，静力和动力分析是必不可少的环节。
静力分析主要是根据桥梁的几何形状、材料属性和荷载条件计算结构的内力和变形情况，确保桥梁结构的稳定性。
动力分析则是考虑到桥梁的自振、共振等现象，分析结构在动力荷载下的响应并评估结构的安全性。
通过静力和动力分析，设计师可以评估桥梁结构的可行性，并进行必要的优化和调整。
4. 桥梁结构的优化方法桥梁结构的优化是提高设计效率和性能的关键。
常见的优化方法包括拟合优化、遗传算法、模拟退火算法等。
拟合优化是利用数学模型描述桥梁的性能指标，通过求解最优解来获得最佳设计方案。
倍力桥的教案
倍力桥的教案教案标题：倍力桥的教案教案目标：1. 让学生了解倍力桥的定义、原理和应用。
2. 培养学生的实践操作能力，通过设计和制作倍力桥，加深对力学原理的理解。
3. 培养学生的合作意识和团队合作能力。
教学重点：1. 倍力桥的定义和原理。
2. 设计和制作倍力桥的步骤和要点。
3. 学生对力学原理的理解和应用。
教学准备：1. 教师准备：- 多媒体设备和投影仪。
- PowerPoint演示文稿，介绍倍力桥的定义、原理和应用。
- 实验室材料和工具，如木板、绳子、砖块等。
- 实验室安全设施，如手套、护目镜等。
2. 学生准备：- 学生需要提前了解力学原理和简单机械的知识。
- 学生需要准备一些简单的工具和材料，如尺子、铅笔、胶水等。
教学过程：引入：1. 使用多媒体设备展示一些倍力桥的实例图片，引起学生的兴趣和好奇心。
2. 引导学生思考，什么是倍力桥？它是如何工作的？它有哪些应用领域？探究：1. 通过PowerPoint演示文稿，介绍倍力桥的定义、原理和应用。
2. 引导学生进行小组讨论，让他们探究倍力桥的原理和工作方式。
3. 指导学生设计和制作自己的倍力桥原型，可以使用木板、绳子、砖块等材料。
4. 学生根据设计图纸和指导，制作倍力桥原型，并记录制作过程和遇到的问题。
实践：1. 学生分组展示自己设计制作的倍力桥原型，并解释其工作原理。
2. 教师引导学生进行实验，测试倍力桥的承重能力和稳定性。
3. 学生记录实验结果，并与设计初衷进行比较和分析。
总结：1. 教师总结倍力桥的定义、原理和应用，并强调学生在实践中所学到的力学原理。
2. 学生进行小结，总结倍力桥的设计和制作要点，以及实验中的观察和发现。
拓展：1. 鼓励学生进一步探究倍力桥的应用领域，如建筑工程、机械制造等。
2. 学生可以设计和制作其他简单机械原型，进一步加深对力学原理的理解。
评估：1. 教师根据学生的实验报告和展示，评估他们对倍力桥原理和应用的理解程度。
2. 学生可以互相评价和分享自己的设计和制作经验。
复杂结构的桥梁稳定性分析及优化设计
复杂结构的桥梁稳定性分析及优化设计一、引言桥梁是人类工程学的杰作之一，它们连接着不同的地区，促进了商业和文化的发展。
然而，复杂结构的桥梁在建造和维护中面临着巨大的挑战，尤其是在面对各种自然灾害时。
因此，分析桥梁的稳定性并进行优化设计是必不可少的。
二、桥梁稳定性分析桥梁的稳定性取决于其结构的复杂程度、材料的强度、荷载的类型和大小，以及环境的因素等诸多因素。
其中，桥梁的结构是其稳定性的最主要因素之一，因此，掌握桥梁结构的基本原理是进行稳定性分析的前提。
常见的桥梁结构包括宽肩梁式桥、拱桥、悬索桥和斜拉桥等。
这些桥梁都有其独特的结构形式和设计原理，需要针对性地进行稳定性分析。
桥梁的荷载是另一个重要因素。
荷载的类型通常包括静载荷、动载荷和地震荷。
静力分析可以通过受力分析和位移分析来预测桥梁的稳定性。
动力分析能够对桥梁在行驶过程中受到的动态荷载进行评估，确定桥梁桥面在振动时的反应。
地震荷是桥梁稳定性分析中必须考虑的一种特殊荷载，需要通过地震动力学分析方法进行计算。
除了桥梁结构和荷载，环境因素也会对桥梁稳定性产生影响。
例如，气候因素如风速、大气压力和温度变化等可能会导致桥梁的振动和变形。
水文条件如洪水、气涨潮和洪水波浪等也会影响桥梁的稳定性。
因此，在进行桥梁稳定性分析时需要同时考虑这些环境因素的影响。
三、桥梁稳定性优化设计针对桥梁的稳定性问题，我们可以通过优化设计来解决。
桥梁的优化设计需要考虑的因素包括材料的优化、结构的优化和组合的优化等。
材料的优化是指选择合适的材料来提高桥梁的稳定性。
一般来说，材料的强度越高，桥梁的稳定性就越好。
在选择材料时，需要考虑其弹性模量、热膨胀系数、抗压强度、抗拉强度和韧性等参数。
结构的优化是指通过改善桥梁的结构来提高其稳定性。
如使用三角形或梁柱结构来提高桥梁的抗震性能，或者增加支撑结构来强化桥梁的抵御能力。
组合的优化是指针对特定情况选择合适的桥梁结构和材料的组合设计方法。
例如，斜拉桥适合跨越较大河流，但在地震等自然灾害中易发生不稳定现象，需要根据具体情况灵活设计。

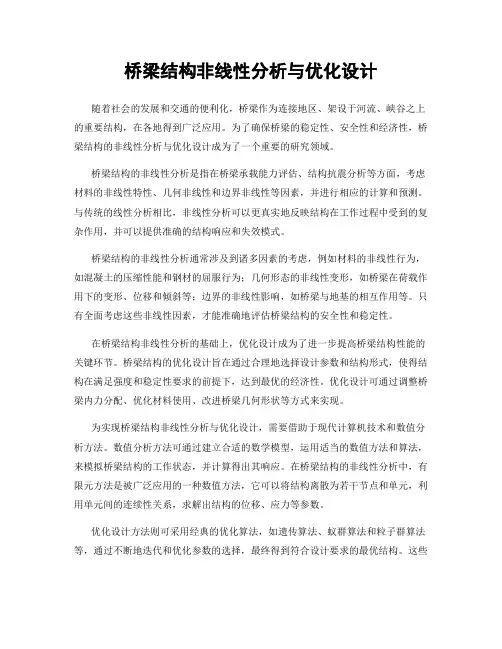

桥梁结构非线性分析与优化设计
桥梁结构非线性分析与优化设计随着社会的发展和交通的便利化，桥梁作为连接地区、架设于河流、峡谷之上的重要结构，在各地得到广泛应用。
为了确保桥梁的稳定性、安全性和经济性，桥梁结构的非线性分析与优化设计成为了一个重要的研究领域。
桥梁结构的非线性分析是指在桥梁承载能力评估、结构抗震分析等方面，考虑材料的非线性特性、几何非线性和边界非线性等因素，并进行相应的计算和预测。
与传统的线性分析相比，非线性分析可以更真实地反映结构在工作过程中受到的复杂作用，并可以提供准确的结构响应和失效模式。
桥梁结构的非线性分析通常涉及到诸多因素的考虑，例如材料的非线性行为，如混凝土的压缩性能和钢材的屈服行为；几何形态的非线性变形，如桥梁在荷载作用下的变形、位移和倾斜等；边界的非线性影响，如桥梁与地基的相互作用等。
只有全面考虑这些非线性因素，才能准确地评估桥梁结构的安全性和稳定性。
在桥梁结构非线性分析的基础上，优化设计成为了进一步提高桥梁结构性能的关键环节。
桥梁结构的优化设计旨在通过合理地选择设计参数和结构形式，使得结构在满足强度和稳定性要求的前提下，达到最优的经济性。
优化设计可通过调整桥梁内力分配、优化材料使用、改进桥梁几何形状等方式来实现。
为实现桥梁结构非线性分析与优化设计，需要借助于现代计算机技术和数值分析方法。
数值分析方法可通过建立合适的数学模型，运用适当的数值方法和算法，来模拟桥梁结构的工作状态，并计算得出其响应。
在桥梁结构的非线性分析中，有限元方法是被广泛应用的一种数值方法，它可以将结构离散为若干节点和单元，利用单元间的连续性关系，求解出结构的位移、应力等参数。
优化设计方法则可采用经典的优化算法，如遗传算法、蚁群算法和粒子群算法等，通过不断地迭代和优化参数的选择，最终得到符合设计要求的最优结构。
这些优化方法在桥梁结构非线性分析与优化设计中的应用，不仅可以提高结构的性能，还能够减少材料的使用量和施工成本，推动桥梁领域的发展。

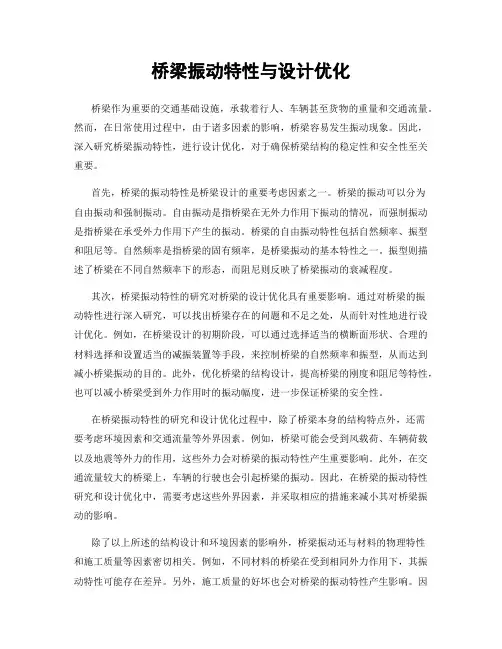

桥梁振动特性与设计优化
桥梁振动特性与设计优化桥梁作为重要的交通基础设施，承载着行人、车辆甚至货物的重量和交通流量。
然而，在日常使用过程中，由于诸多因素的影响，桥梁容易发生振动现象。
因此，深入研究桥梁振动特性，进行设计优化，对于确保桥梁结构的稳定性和安全性至关重要。
首先，桥梁的振动特性是桥梁设计的重要考虑因素之一。
桥梁的振动可以分为自由振动和强制振动。
自由振动是指桥梁在无外力作用下振动的情况，而强制振动是指桥梁在承受外力作用下产生的振动。
桥梁的自由振动特性包括自然频率、振型和阻尼等。
自然频率是指桥梁的固有频率，是桥梁振动的基本特性之一。
振型则描述了桥梁在不同自然频率下的形态，而阻尼则反映了桥梁振动的衰减程度。
其次，桥梁振动特性的研究对桥梁的设计优化具有重要影响。
通过对桥梁的振动特性进行深入研究，可以找出桥梁存在的问题和不足之处，从而针对性地进行设计优化。
例如，在桥梁设计的初期阶段，可以通过选择适当的横断面形状、合理的材料选择和设置适当的减振装置等手段，来控制桥梁的自然频率和振型，从而达到减小桥梁振动的目的。
此外，优化桥梁的结构设计，提高桥梁的刚度和阻尼等特性，也可以减小桥梁受到外力作用时的振动幅度，进一步保证桥梁的安全性。
在桥梁振动特性的研究和设计优化过程中，除了桥梁本身的结构特点外，还需要考虑环境因素和交通流量等外界因素。
例如，桥梁可能会受到风载荷、车辆荷载以及地震等外力的作用，这些外力会对桥梁的振动特性产生重要影响。
此外，在交通流量较大的桥梁上，车辆的行驶也会引起桥梁的振动。
因此，在桥梁的振动特性研究和设计优化中，需要考虑这些外界因素，并采取相应的措施来减小其对桥梁振动的影响。
除了以上所述的结构设计和环境因素的影响外，桥梁振动还与材料的物理特性和施工质量等因素密切相关。
例如，不同材料的桥梁在受到相同外力作用下，其振动特性可能存在差异。
另外，施工质量的好坏也会对桥梁的振动特性产生影响。
因此，在桥梁的设计、施工过程中，需要注重材料选择和施工质量控制，以确保桥梁具有较好的振动特性和稳定性。

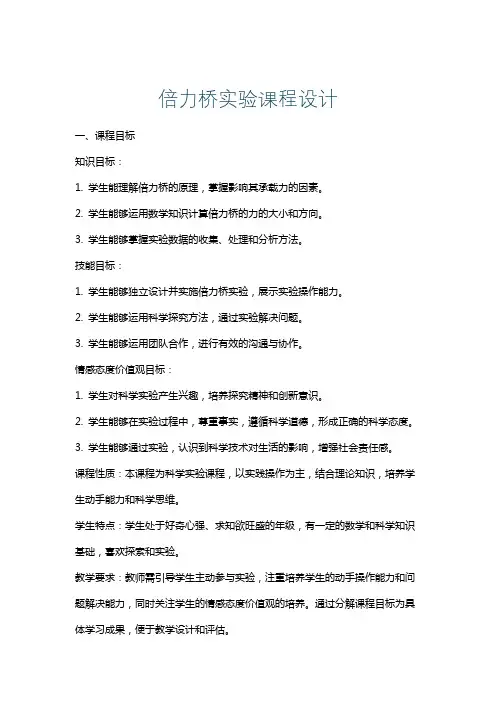

倍力桥实验课程设计
