一、10kV高压开关柜验收规范
1、工程验收
（1）工程验收：经综合分析技术文件和报检资料，确定项目投产是否符合有关文件记载的成果要求，经现场检查，确认项目工作质量及设备调试是否合格，设备及附件是否正确安装，及调试、试验是否完成，安全防护措施是否齐全，注明投产日期的投产准备材料是否齐备，表面处理质量是否合格，设备是否正常运行等内容，经池测试中心抽样检验，确认项目设备制造、调试、投产和试验等工作是否完成，经高压检验报告确认系统的电气特性是否达到技术要求，保证电气安全，经台站综合验收全部完成后，方可发放验收通知书。
（2）工程验收通知书：验收通知书由验收组长签发，经台站综合验收，并附有综合验收报告书，机械设备验收等多项材料，以确认项目设备质量合格，并进行投产注册。
2、产品质量
（1）产品质量合格证书：高压开关柜需经厂家出具产品质量合格证书，由厂家负责人签字，无质量合格证书者，不得进场安装。
（2）是否符合电器生产许可范围：生产许可范围应符合《电网设备安全技术条件》、《中国电工网》和《。
10kV高压开关柜补充验收条例细则
10kV高压开关柜补充验收条例（草案）一、10kV高压开关柜主导电铜件表面镀银厚度要求及检验标准为了使10kV高压开关柜可靠运行，降低主开关柜隔离触头的发热，静触头和梅花触头铜件表面需进行镀银处理，镀层达到一定厚度时可提高接触点的导电能力和抗氧化能力。
应符合GB12306-1990 《金属覆盖层工程用银和银合金电镀层》标准和GB12307.1-1990《金属覆盖层银和银合金的电镀层试验方法》的要求，具体的涂层厚度根据工程要求来定为≥6μm。
二、柜体板材厚度要求及结构要求为10kV高压开关柜保证柜体有足够动、热稳定的强度，柜体框架最好选用不生锈的进口敷铝锌板，厚度δ≥2mm，柜门及侧封板选用δ≥2.5mm的冷扎钢板，凡有触头盒及穿墙套管的安装处，考虑大电流通过所产生的涡流，其安装板应选用无磁性、足够强度的不锈钢板制作，且相与相之间的孔应开槽拉通消除涡流的产生。
母线室后封板应考虑用橡皮压条进行处理，以避免因柜体合、分闸产生的震动发出轻微的震荡响声。
三、进线断路器推进过程中的爬坡现象的防范或验收标准进线断路器一般情况下为大电流3150~4000A，其外形尺寸及自身质量都较大，为了使断路器动触头与柜体的静触头保持良好的吻合，柜体生产厂必须详细了解断路器生产厂的断路器相关资料，保证柜体的触头盒安装位置正确无误，断路器的推进轨道牢固有足够的强度。
可防止断路器在推进时的爬坡现象，为了保证断路器正常运行，请选择相同电流等级的断路器推入开关柜中，容量不匹配的断路器会造成动、静触头不可靠接触或梅花触头变形，一旦由于容量不匹配引起梅花触头变形，则接触电阻会增大，一旦大电流断路器投入运行，接触部位由于接触电阻大而发热，时间一长可能局部烧毁引起运行故障。
四、确保动、静触头吻合尺寸为15~25mm在选择容量匹配的断路器推入开关柜中时，为确保动、静触头可靠接触，柜体的静触头和断路器接触或梅花触头的接触深度一定要达到断路器面板上的要求值15~25mm之间。
10kV高压开关柜验收规范标准
10kV高压开关柜验收规范前言为加强10kV高压开关柜的验收管理，规范开关柜的现场验收工作，确保投入运行的开关柜符合公司相关技术规范，满足安全运行的要求，特制定本规范。
1、范围本规范适用于安装在户内并运行在频率为 50Hz、额定电压为10kV固定式开关柜的验收管理。
2、验收要求2.1 验收前，验收人员对验收过程中存在的风险进行辨识，制定并落实风险控制措施。
2.2 验收人员根据设计图纸、采购技术协议、技术规范和验收文档开展现场验收。
2.3 验收中发现的问题必须限时整改，存在较多问题或重大问题的，整改完毕应重新组织验收。
2.4 验收完成后，必须完成相关图纸和文档的校核修订。
2.5 发电运行单位应将竣工图纸和验收文档存放在电站。
2.6 施工单位将备品、备件移交运行单位。
3、验收前应具备条件3.1 开关柜本体、附件及其控制回路已施工及安装完毕。
3.2 开关柜调试及交接试验工作已全部完成。
3.3 施工单位应完成开关柜自检，并提供自检报告、安装调试报告、临时竣工图纸。
3.4 开关柜的验收文档已编制并经审核完毕。
4、验收内容4.1 开关柜的资料验收新建电站的10kV开关柜应具备以下相关资料4.1.1 一次接线图（含运行编号）；4.1.2 设备技术协议；4.1.3 施工设计图；4.1.4 变更设计的证明文件；4.1.5 变更设计的实际施工图；4.1.6 竣工图；4.1.7 制造厂提供的主、附件产品说明书；4.1.8 制造厂提供的主、附件产品出厂试验记录；4.1.9 制造厂提供的主、附件合格证件；4.1.10 制造厂提供的移开式开关柜内部燃弧试验报告；4.1.11 制造厂提供的安装图纸；4.1.12 工厂监造报告；4.1.13 运输工程质量控制文件；4.1.14 缺陷处理文件；4.1.15 中间验收报告；4.1.16 监理报告和监理预验收报告；4.1.17 现场安装及调试报告；4.1.18 交接试验报告；4.1.19 设备、备品备件清单。
高低压开关柜施工验收流程与验收内容

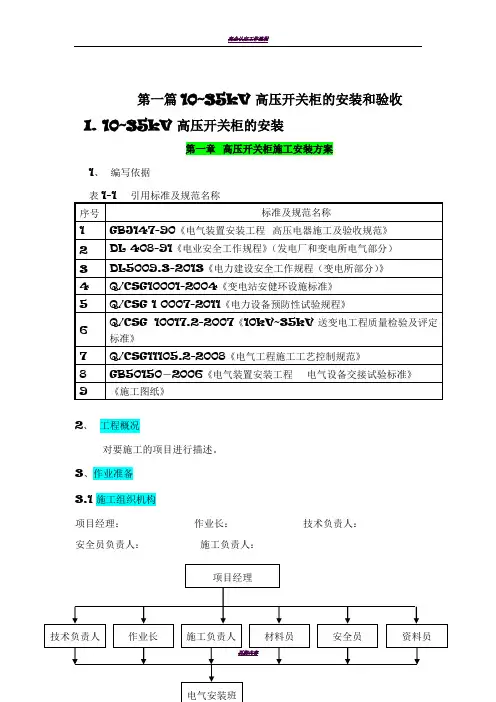

第一篇10~35kV高压开关柜的安装和验收I. 10~35kV高压开关柜的安装第一章高压开关柜施工安装方案1、编写依据2、工程概况对要施工的项目进行描述。
