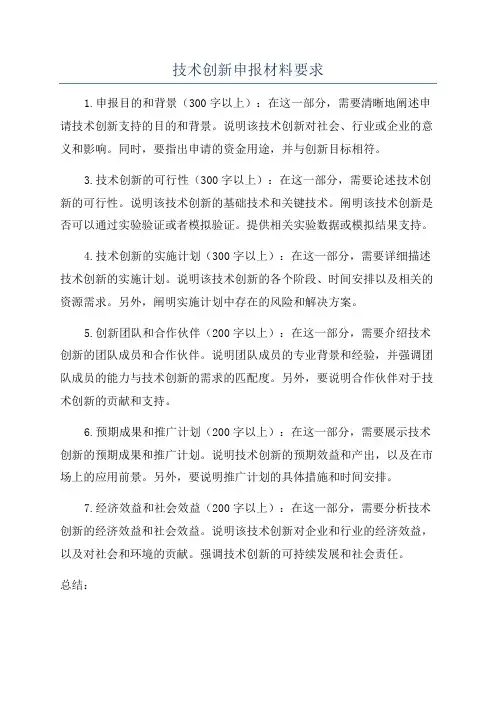

技术创新申报材料要求1.申报目的和背景（300字以上）：在这一部分，需要清晰地阐述申请技术创新支持的目的和背景。
说明该技术创新对社会、行业或企业的意义和影响。
同时，要指出申请的资金用途，并与创新目标相符。
3.技术创新的可行性（300字以上）：在这一部分，需要论述技术创新的可行性。
说明该技术创新的基础技术和关键技术。
阐明该技术创新是否可以通过实验验证或者模拟验证。
提供相关实验数据或模拟结果支持。
4.技术创新的实施计划（300字以上）：在这一部分，需要详细描述技术创新的实施计划。
说明该技术创新的各个阶段、时间安排以及相关的资源需求。
另外，阐明实施计划中存在的风险和解决方案。
5.创新团队和合作伙伴（200字以上）：在这一部分，需要介绍技术创新的团队成员和合作伙伴。
说明团队成员的专业背景和经验，并强调团队成员的能力与技术创新的需求的匹配度。
另外，要说明合作伙伴对于技术创新的贡献和支持。
6.预期成果和推广计划（200字以上）：在这一部分，需要展示技术创新的预期成果和推广计划。
说明技术创新的预期效益和产出，以及在市场上的应用前景。
另外，要说明推广计划的具体措施和时间安排。
7.经济效益和社会效益（200字以上）：在这一部分，需要分析技术创新的经济效益和社会效益。
说明该技术创新对企业和行业的经济效益，以及对社会和环境的贡献。
强调技术创新的可持续发展和社会责任。
总结：技术创新申报材料需要清晰地阐述创新目的和背景、创意和独特之处、可行性、实施计划、团队和合作伙伴、预期成果和推广计划、经济效益和社会效益等方面的内容。
同时，要求文字表达准确、简洁，语言通俗易懂、逻辑严谨，附上必要的数据和图片支持。
同时，根据具体的申报要求和指南，补充提供相关的材料和文件。
中单链刮板输送机传动装置设计
摘要刮板输送机是一种有挠性牵引机构的连续运输机械，在煤矿井下综采工作面中主要承担着将采煤机采下的原煤连续不断地运往转载机，确保综采工作面的原煤连续运出的任务，是整套综采设备的“中坚”，其性能、可靠程度和寿命是综采工作面正常生产和取得良好技术经济效果的重要保证。
介绍了刮板输送机的发展概况、发展趋势以及刮板输送机的结构组成和特点，根据给定参数，对刮板输送机的运行阻力、牵引力、刮板链张力等进行了计算和校核，重点对整个传动装置进行了设计，包括选型设计：电动机，减速器，液力耦合器，中部槽。
结构设计：链轮组件，刮板链等。
通过以上的设计计算，完成对刮板输送机的整体设计，图纸的绘制等工作。
关键词：刮板输送机；传动装置；链轮组件AbstractScraper conveyor is a flexible traction for transportation machinery, the agency in underground mines in fully-mechanized coal mining machine main bearing the coal mining under continuous to reprint machine, ensure raw scores for fully mechanized working face of tasks, is the "elite" mining equipment, its performance, reliability and life's normal production and the fully-mechanized face good technical and economic effect.Introduces the development situation of scraper coveyor and development trend of scraper coveyor and the structure and features, according to the given parameter, the operation of scraper conveyor resistance, traction, scraper chain tension is calculated and checked etc, focusing on the transmission device design, including the selection of design: motor, gear, hydraulic coupler, central trough. Structure design, scraper chain sprocket components, etc. Through the design calculation, complete the whole of scraper conveyor design, drawing the drawings.Keywords：scraper conveyor；Transmission device；Sprocket components目录摘要 (I)Abstract (II)1.1概述 (1)1.2国内外发展情况 (1)1.2.1 我国刮板输送机的发展现状 (1)1.2.2 国外刮板输送机的发展现状 (2)1.2.3 国内与国外刮板输送机存在的差距 (3)1.3未来刮板输送机的发展趋势 (4)1.3.1 设备重型化 (4)1.3.2 设备自动化 (5)1.3.3 设备智能化 (5)1.3.4 开发薄煤层开采设备 (5)第2章设计方案确定 (7)2.1方案对比 (7)2.1.1 中单链型刮板输送机 (7)2.1.2 边双链型刮板输送机 (7)2.1.3 中双链型刮板输送机 (7)2.1.4 准边双链型刮板输送机 (8)2.2最终方案确定 (8)第3章刮板输送机的整体设计 (9)3.1刮板输送机的分类 (9)3.1.1 按刮板链的形式分类 (9)3.1.2 按卸载方式分类 (10)3.1.3 按中部槽的结构分类 (11)3.1.4 按采煤机牵引方式分类 (12)3.2刮板输送机的组成 (12)3.2.1 机头传动部 (13)3.2.2 中部槽及附属部件 (15)3.2.3 刮板链 (16)3.2.4 紧链装置 (17)3.2.5 推移装置 (18)3.2.6 锚固装置 (18)3.3刮板输送机的安装 (18)3.3.1 安装运转中应注意的主要问题 (18)3.3.2 提高刮板输送机的输送量 (19)第4章刮板输送机传动装置设计 (20)4.1刮板运输机的阻力计算 (20)4.2牵引力的计算 (21)4.3电动机的选取 (24)4.4液力耦合器的选取 (24)4.5减速器的选取 (25)4.6链轮组件的设计计算 (25)4.6.1 链轮几何尺寸计算 (25)4.6.2 链轮轴的结构设计计算 (27)4.6.3 轴承的选择 (31)4.6.4 刮板链的选择 (31)结论 (33)致谢 (34)参考文献 (35)CONTENTSAbstract ............................................................................... 错误！未定义书签。
科技创新成果申报资料及表格
第五条申报的科技创新成果必须有研究应用报告。
（一）需要纸质申报的资料（所有资料需用A4纸双面打印）：（1）申报表（详见第9页）（2）成果研究应用报告，要求有文字及配图说明，对新材料还要有与同类产品的比较说明和实用报告。
（二）需要电子版申报的资料（申报多项的只需刻入一张光盘即可）：（1）营业执照原件（jpg图像）（2）企业简介（word文档）（3）成果研究应用报告，要求有文字及配图说明，对新材料还要有与同类产品的比较说明和实用报告。
（4）其他相关材料（专利证书、获奖证书等）（5）填写好的申报表（word文档）第六条当前建筑装饰行业重点推广的10项新施工技术一、建筑装饰的工厂化生产和装配化技术包括：各类金属制品、木制品和其它材质的部品生产工厂化（成品化）和现场施工装配化等成套技术。
二、信息化应用技术包括：虚拟仿真施工技术，工程项目信息化管理技术，项目远程异地信息化管理，部品生产和电子商务，物流采购的信息化管理及施工中测量、放线、放样等信息化的应用技术与成果。
三、节水、节能和节材的符合环保要求的新工艺、新材料、新技术和新产品包括：6升水以下节水马桶、LED节能灯等节能设备的应用，新型高效保温、隔音材料、复合建材、复合型管材、新型涂料、新型防火防水材料、新型面材及可再生利用的各种新材料的应用和施工技术。
四、安全可靠节能的新型幕墙包括：以贯彻国家节约能源，保护环境为主的安全可靠的新型幕墙结构和安装技术及其设计和配套技术。
五、天然及人造块材精加工与施工技术包括：材料精加工（异型加工）、挂装（干挂、背栓、背粘）、石材毛平板铺设整体研磨及石材养护等技术。
六、新型胶粘接及连接技术包括：高强度、抗裂、抗老化、抗腐蚀粘结材料及粘结施工技术，新型铆接技术，各类材料的卡接、扣接、挂接等连接技术，金属连接材料及连接技术。
七、古建筑和近代文物建筑修复和翻新技术包括：即有建筑物的清洗、养护补强、外保温施工技术，石材翻新、木制品整修翻新施工技术，古建筑及近代文物建筑的修复和改造技术。
刮板输送机紧链操作
阻链器
链条挂钩式阻链器工作 原理：用来在紧链过程 中卡阻输送机上的刮板 链，使链条张紧。将阻 链器放在过渡槽的预设 孔中，点反车，使上链 缓缓运行至阻链器时受 到机械阻力而使刮板链 张紧，链条接好后，逆 时针转动手轮松开紧链 器，接通动力源，点正 车后，撤去阻连器。
刮板运输机解、接链安全技术措施：
• 一、首先要把刮板输送机开空，把所要解、接链的 大链开到指定位置，工作溜开在机头进行。
• 二、检查输送机上有无人员作业、有无障碍物、锚 固装置是否牢固，闭锁刮板输送机开关、采煤机开关 ，挂好停电脾，并设专人看护，坚持谁停电谁送电原 则。
• 三、人员需要进入煤帮时，必须先把煤帮支护好， 否则人员不许进入。
3
电动机温度过 高
1.超负荷长时运行 2.通风散热条件不好
1.减轻负荷 2.清除电动机周围的杂物
刮板输送机的常见故障及处理方法
1.伞齿轮调整不合适
1.重新调整好
4
减速器声音不正 2.轴承、齿轮磨损严重或损坏 2.更换磨损或损坏的部件
常
3.轴承游隙过大
3.重新调整好
4.减速器内有杂物
4.清除杂物
1.润滑油污染严重 5 减速器温度过高 2.油位不符合要求
持状态，取下阻链器；启动输送机机头或机尾
电动机，观察链条的松紧程度是否合适，一般 在链轮下方有2个松弛环为宜。 （7）取下闸 盘紧链器，用盖板盖好联接罩罩孔。
阻链器
链条挂钩式阻链器工作 原理：用来在紧链过程 中卡阻输送机上的刮板 链，使链条张紧。将阻 链器放在过渡槽的预设 孔中，点反车，使上链 缓缓运行至阻链器时受 到机械阻力而使刮板链 张紧，链条接好后，逆 时针转动手轮松开紧链 器，接通动力源，点正 车后，撤去阻连器。
科技创新项目申报
科技创新项⽬申报⼀般项⽬基⾦申报材料第⼀部分项⽬概述度、项⽬完成时所处阶段等容。
概述限500字以。
第⼆部分企业概况第⼀章基本信息下表信息中带*号的是在注册表中填写的信息，其他的为申报时填写的信息，企业基本中实现的全部营业收⼊3）企业类型（研发型填写已有成果数，已转让成果数；⽣产型填写已⽣产产品数，⽣产场地⾯积）企业登记类型：01．国有企业 02．集体企业 03．股份合作企业 04．联营企业 05．有限责任公司 06．股份 07．私营企业 08．港、澳、台商投资企业 09．外商投资企业99．其他企业企业特性：0．国家⽕炬计划软件产业基地企业 1．认定的⾼新技术企业 3．⼤专院校办的企业 4．科研院所办的企业 5．留学⼈员办的企业 6.科研院所整体转制企业 7.国家⾼新区的企业 8. 国家创业服务中⼼的企业 9. 其他第⼆章管理团队注释：（1）核⼼团队：介绍核⼼团队的教育背景（学习及培训经历）、⼯作业绩。
教育背景（学习及培训经历）、⼯作业绩。
核⼼团队包括总经理、分管技术、市场、财务等⽅⾯的副总经理和同类职务的⼈员。
（2）创业企业家介绍：包括创新意识、开拓能⼒、管理经营理念。
第三章企业现有能⼒本公司已成功研发了等产品。
（列表）本公司在现有产品技术的基础上，将开发等产品。
企业现有⽣产设施设备条件本公司现有⽣产⼈员⼈，⽣产场地平⽅⽶，拥有等⽣产设备，能够满⾜本项⽬⽣产的需要。
本公司⽬前已具备了年产的⽣产能⼒。
企业营销能⼒包括企业经营模式和市场策划能⼒、销售渠道等。
营销⽹络、⽅案、体系，根据企业⾃⾝情况企业资⾦管理能⼒公司建有⼀套完整的财务管理体系，为了确保资⾦正常周转及有效管理，制定了财务管理制度，做到资⾦管理有章可循，加强对资⾦的循环周转，财务⼈员对各项资⾦的收⽀进⾏严格的审核程序。
根据财务管理制度，⼀般情况个⽉收回资⾦，⽆论是回收或⽀付都采⽤⽅式进⾏，做到资⾦周转准确⽆误，做到回收及时、⽀付按时。
公司是否有银⾏贷款，是否获得银⾏颁发的资信等级证书。
刮板输送机液压紧链器安全技术操作规程
刮板输送机液压紧链器安全技术操作规程刮板输送机是一种常用的输送设备，在矿山和建筑工地等场所被广泛使用。
为了确保刮板输送机的安全运行，液压紧链器的安全技术操作规程非常重要。
下面是一份液压紧链器的安全技术操作规程，详细介绍了液压紧链器的使用方法和注意事项，以便工作人员在操作过程中能够正确、安全地使用液压紧链器。
液压紧链器安全技术操作规程一、液压紧链器的使用范围液压紧链器主要用于刮板输送机的链条的紧拉和松弛，确保链条的正常运行。
液压紧链器使用前需检查紧链装置和液压系统是否正常运行、流体是否充足，以及是否有异物或损坏等。
二、液压紧链器的操作流程1. 操作前准备a. 确保刮板输送机停止工作，将电源切断，并拉紧安全锁止装置。
b. 清除液压紧链器附件区域的杂物和障碍物。
c. 检查液压系统并确保油位在正常范围内。
2. 紧链操作a. 打开紧链液压泵，增加液压油的压力。
b. 调整紧链的位置，使其对准刮板输送机的链条，并逐步增加液压压力，直到链条紧拉到适当的位置。
c. 监测紧链效果，并适时停止液压紧链器的工作。
3. 松弛链条a. 关闭紧链液压泵，并打开松弛链条的液压泵。
b. 逐渐增加液压压力，直到链条适度松弛。
c. 监测松弛效果，并适时停止液压紧链器的工作。
三、液压紧链器的注意事项1. 操作过程中应保持仔细，注意观察液压紧链器的工作状态，特别是注意液压泵的运行状态。
2. 液压泵工作要保持稳定，避免过度施加压力或突然释放压力，以免造成刮板输送机链条的损坏。
3. 操作人员应熟练掌握液压紧链器的操作方法，并穿戴好相应的防护设备，如手套和安全眼镜等。
4. 液压系统需要定期检查和维护，保持油液的清洁和充足，以确保系统的正常工作。
5. 在液压紧链器操作期间，不得擅自更改紧链器的压力设定值，以防止损坏机器或造成伤害。
四、紧急情况处理1. 在发生紧急情况时，应立即停止液压紧链器的运行，并切断电源。
2. 解除紧链器的液压压力，避免链条过度紧拉或松弛。
技改技革创新申报材料
技改技革创新申报材料一、项目背景随着科技的迅猛发展和产业的快速转型，企业必须不断进行技术改造和创新以保持竞争力和适应市场需求。
本申请项目基于公司发展需求，旨在通过技术改造和技术创新提升企业核心竞争力，并推动企业进入新的市场。
二、项目目标本项目的目标是在现有技术基础上进行技术改造和创新，以达到以下方面的优化和提升： 1. 提高生产效率：通过引入先进的生产设备和工艺，实现生产过程自动化和标准化，提高生产效率； 2. 降低生产成本：通过技术改造和优化生产流程，减少资源浪费和人力成本，降低生产成本； 3. 提升产品品质：通过技术改进和创新，提升产品的性能和品质，满足市场对高品质产品的需求； 4. 拓展市场份额：通过技术创新和产品改进，开拓新的市场领域，扩大企业市场份额； 5. 提高科研能力：通过技术改造和创新引入先进的研发设备和技术，提高企业的科研水平和能力。
三、项目内容及实施方案为了实现上述目标，本项目的主要内容和实施方案如下： 1. 技术改造：通过引进先进的生产设备和工艺，对原有生产线进行改造和升级，实现生产过程的自动化和标准化。
同时，对原有工艺进行优化，减少资源浪费和能耗，提高生产效率和产品品质。
2. 技术创新：通过技术研发和创新，开发新的产品和工艺，满足市场对高品质和高性能产品的需求。
同时，加强与科研机构的合作，引入先进的研发设备和技术，提高企业的科研能力。
3. 人员培训：为了适应技术改造和创新的需要，本项目将组织相关人员参加培训和学习，提升他们的技术水平和创新能力。
培训内容包括新设备操作、新工艺流程、新产品研发等方面。
4. 管理优化：针对技术改造和创新带来的管理变化，本项目将进行管理优化，建立科学的管理体系和流程，提高企业管理效率和运作水平。
四、项目预期效益通过技术改造和技术创新，本项目预期将取得以下效益： 1. 提高生产效率，实现生产过程自动化和标准化，预计生产效率将提高20%以上； 2. 降低生产成本，减少资源浪费和人力成本，预计生产成本将降低15%以上； 3. 提升产品品质，满足市场对高品质产品的需求，预计产品合格率将提高10%以上；4. 拓展市场份额，开拓新的市场领域，预计市场份额将增长20%以上； 5. 提高科研能力，引入先进的研发设备和技术，提高科研水平和能力，预计科研成果转化率将提高30%以上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【科技创新申报材料】
自制SGW-40T刮板输送机紧链装置
常村煤矿机电区
二○一○年六月一日
1
自制SGW-40T刮板输送机紧链装置
一、 项目名称
自制SGW-40T刮板输送机紧链装置
二、 改造原因
刮板输送机是煤矿必备的运输设备，我矿采掘面也广
泛使用，它所配用的刮板链条既粗又长，根据运输距离的不
同，链条自重非常大，达几吨甚至十几吨，而根据实际工作
需要将其张紧或要去掉多余链环时，是一件很困难的事情。
以往我们多采用倒链挂在机头拉的方式，不但操作难度大，
维修时间长，还极不安全，因此，为了保证安全生产，这项
工作急需改进。
三、改造过程
在日常工作中，我区技术人员发现刮板机紧链工作很频
繁，据使用单位统计，平均每个月需操作7—8次。为了降
低职工劳动强度，提高劳动效率，保证整个紧链过程快速安
全，他们多次去现场观察，并和使用单位进行交流，自制了
制作简单、操作方便的SGW-40T刮板机紧链装置。
我矿原来SGW-40T刮板机紧链采用的方法是：备用2根
同长度的刮板机链条,一端分别固定在机头架两侧挡板上，
2
另一端用φ20*75螺栓固定在溜槽内两根链条上，然后开关
点动到开，用机头链轮拉紧底链,上链在两个链条的作用下
不动,使链条在机头处松开,人员在机头处压链器前进行拆
安工作。这个方法存在以下缺点：
1、备用链与溜槽内两边链连接时，由于槽内空间小，
链条过紧，需要用撬棍将链条撬出再穿螺栓，带螺母，拆安
工作繁索、困难，浪费时间和人力。
2、 电动机点动时，由于备用链长度不可能达到绝对相
等，这样两根链条存在受力不均现象，极易造成单链条拉断，
甩出伤人，为安全生产带来很大隐患。所以为了防止发生事
故，在实际操作中，点动电机人员要一点一点试验性的逐渐
加力，反复点动电机，这样做不但减少电机的使用寿命，也
浪费时间。
我们针对传统紧链方法的缺点分析，根据乱板机的特
点，自制了SGW-40T刮板机紧链装置，投入使用，取得了较
好的效果。
自制SGW-40T刮板机紧链器由主架、联接环和角铁支架
组成.如图一所示,材料选择如下:
1、主架：尺寸580mm×100mm、厚度为20mm铁板；
2、联接环：SGW-40刮板机连接环2个；
3、角铁支架：50#角铁，长250mm；
3
1
601005802025050030φ2
2
1
2
3
1、主架2、40T联接环3、50角铁支架
注：要求联接环、角铁与铁板焊接牢固。
40T溜子紧链固定装置
2
自制SGW-40T刮板机紧链器使用方法:使用时,将需要去
掉或更换的链条开到机头外，紧链器卡在机头的压链器前,
用φ20*75螺栓两条分别穿在紧链器的连接环螺栓孔与链条
的立环的中间，上紧螺母，然后开关打到倒开位置，点动机
头链轮，机头链轮拉紧底链，上链条这时由于上链条带动紧
链器卡住压链器，固定不动，这时链条就在机头处松开，人
员在机头处压链器前进行拆安工作，整个过程非常安全简
单，易操作。
经济效益
直接经济效益：该装置制作简单，成本低廉，加工制作
只需100多元。而一部市场上卖的专用的紧链装置达1万余
元，而矿上这样的紧链器至少需要5台，可为矿节约设备采
购费5万余元。
4
一部刮板机,一个月需紧链7-8次(根据使用单位统计)。
没使用该紧链装置前完成一次紧链工作约需45分钟；而使
用后每次只需15分钟，一次可节约30分钟，如果一个月按
7次计算，全年共节约设备维修时间42小时。
间接经济效益：采用SGW-40T刮板机紧链装置后，不但
提高了劳动效率，降了职工的劳动强度，而且从根本上解决
了由于紧链可能造成的链条甩出伤人的事故隐患，保证了安
全生产。
