一种机械伸缩装置[实用新型专利]

专利名称：一种机械伸缩装置专利类型：实用新型专利
发明人：李建伟
申请号：CN201820665647.X 申请日：20180426
公开号：CN208046381U
公开日：
20181102
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种机械伸缩装置，此一种机械伸缩装置结构简单，接通外接电源，此时电机和电磁铁同时启动，电磁铁吸引铁块，使T形杆向左移动，此时使两个L形杆绕着铰接点向外侧转动，从而脱离锥形卡块，与此同时电机带动缺齿轮转动，使缺齿轮啮合齿条，从而使滑板左右滑动，实现伸缩的目的，当伸缩装置需要固定时，关闭外接电源，此时电机关闭，电磁铁断电失去磁性，铁块在第二弹簧的作用下向右移动，使T形杆向右移动，此时带动两个L形杆向内侧转动并卡合到锥形卡块上的卡槽中，从而固定住缺齿轮，缺齿轮卡合住齿条，使滑板不能滑动，起到固定滑板的作用。

申请人：鹤壁汽车工程职业学院
地址：458030 河南省鹤壁市淇滨区鹤壁汽车工程职业学院
国籍：CN
更多信息请下载全文后查看。

一种剪叉式伸缩臂[发明专利]

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201711374849.5(22)申请日 2017.12.19(71)申请人华中科技大学无锡研究院地址 214174 江苏省无锡市惠山区堰新路329号(72)发明人许剑锋　杨光　侍大为　吕豫文　臧艺凯　陈肖　(74)专利代理机构北京品源专利代理有限公司11332代理人胡彬(51)Int.Cl.B66F 19/00(2006.01)B66F 11/04(2006.01)B66F 7/06(2006.01)B66F 7/22(2006.01)(54)发明名称一种剪叉式伸缩臂(57)摘要本发明公开了一种剪叉式伸缩臂，其包括支架以及作为一个整体固定于支架顶部的X轴运动装置、Y轴运动装置、Z轴运动装置和末端工装夹具安装板，其中，所述X轴运动装置驱动Y轴运动装置、Z轴运动装置和末端工装夹具安装板沿支架的X轴方向运动，所述Y轴运动装置驱动Z轴运动装置和末端工装夹具安装板沿支架的Y轴方向运动，所述末端工装夹具连接于Z轴运动装置上，所述Z轴运动装置包括Z轴左运动装置和Z轴右运动装置，所述Z轴左运动装置和Z轴右运动装置运动状态相同或不同能使所述末端工装夹具安装板呈水平状态或与水平面保持一定夹角。

上述剪叉式伸缩臂不仅能保证在狭窄空间内的长行程动作；而且工作范围大，灵活性好。

权利要求书2页说明书4页附图6页CN 108100968 A 2018.06.01C N 108100968A1.一种剪叉式伸缩臂，其特征在于，其包括支架以及作为一个整体固定于支架顶部的X 轴运动装置、Y轴运动装置、Z轴运动装置和末端工装夹具安装板，其中，所述X轴运动装置驱动Y轴运动装置、Z轴运动装置和末端工装夹具安装板沿支架的X轴方向运动，所述Y轴运动装置驱动Z轴运动装置和末端工装夹具安装板沿支架的Y轴方向运动，所述末端工装夹具安装板连接于Z轴运动装置上，所述Z轴运动装置包括Z轴左运动装置和Z轴右运动装置，所述Z 轴左运动装置和Z轴右运动装置运动状态相同或不同能使所述末端工装夹具安装板呈水平状态或与水平面保持一定夹角。

一种新型座椅靠背调节装置_CN109501643A

3 .根据权利要求2所述的一种新型座椅靠背调节装置，其特征在于：所述第三轴销（4）的侧壁上设有呈环形结构与所述扭簧（6）卡合的扭簧槽（41）。
4 .根据权利要求3所述的一种新型座椅靠背调节装置，其特征在于：还包括连接盖板（13），所述连接盖板（13）分别通过第一轴销（3）、第三轴销（4）以及第五轴销（10）与所述基础安装板（2）相连。
5 .根据权利要求4所述的一种新型座椅靠背调节装置，其特征在于：所述解锁手柄（8）的前端设有呈长条形的手柄（82），所述拉伸弹簧（11）的一端固定于所述手柄（82）上。
2
CN 109501643 A
说明书
1/3 页
一种新型座椅靠背调节装置
技术领域 [0001] 本发明涉及车身技术领域，尤其涉及一种新型座12 )发明专利申请
(21)申请号 201910059900 .6
(22)申请日 2019 .01 .22
(71)申请人江铃汽车股份有限公司地址 330001 江西省南昌市青云谱区迎宾北大道509号
(72)发明人于洋万里
(74)专利代理机构南昌青远专利代理事务所 (普通合伙) 36123
发明内容 [0004] 本发明的目的在于克服现有技术的不足，提供一种新型座椅靠背调节装置，结构简单紧凑，零部件数量少，减少生产装配环节，降低制造生产成本，且解锁手柄旋转中心靠近人体前侧，便于操作，符合人体工程学。 [0005] 为了实现本发明的目的 ,本发明采用的技术方案为：
本发明公开了一种新型座椅靠背调节装置，包括与座椅靠背相连的上齿板、与座椅坐垫相连的基础安装板、锁止齿板、解锁手柄以及拉伸弹簧，所述上齿板的侧壁下方以及基础安装板的侧壁上方分别设有用于第一轴销穿过的第一安装孔、第二安装孔，所述第一轴销的侧壁上设有与卡簧匹配卡合的环形凹槽，所述卡簧呈一侧设有方形开口的圆形结构，所述第一轴销的端部设有用于卷簧的内端嵌入的凹槽，所述上齿板上设有用于第二轴销穿过的第三安装孔，所述卷簧的外端呈钩状结构卡接于所述第二轴销的外部；所述基础安装板的中部以及锁止齿板的一侧分别设有用于第三轴销穿过的第四安装孔、第五安装孔，所述锁止齿板通过第三轴销安装于基础安装板上，所述锁止齿板与基础安装板之间设有套装于第三轴销上的扭簧，所述第四、第五安装孔的一侧分别设有用于扭簧端部插入的第一卡接孔、第二卡接孔，所述锁止齿板的一侧上端面与所述上齿板的下端面通过齿形啮合，所述锁止齿板具有齿形结构的一端以及解锁手柄的侧壁上方分别设有用于第四轴销穿过的第六安装孔、轴销孔，所述轴销孔呈长条形结构，所述第四轴销与所述轴销孔配合滑动；所述基础安装板的下方以及解锁手柄的下方分别设有用于第五轴销穿过第七安装孔、第八安装孔，所述解锁手柄通过第五轴销固定于所述基础安装板上，所述拉伸弹簧的一端与所述解锁手柄相连，另一端与所述基础安装板的底部连接。

多功能无障碍手臂延长器设计研究

多功能无障碍手臂延长器设计研究作者：张子就来源：《工业设计》2019年第05期摘要：相对于正常人来说，行动不便人士自行拿取上肢活动范围之外的物体，就显得有点困难了。

开发一种人性化的上肢辅助工具，便于行动不便人士在日常生活中的远距离物品的取放、实现提拉、简单按压等动作，使得他们能够在无人照看和帮助下自主完成上述动作，以此提升其生活质量，减少对家人的依赖，能够满足以上人群的自我满足感。

该产品能够辅助行动不便人士完成超出上臂活动范围之外的纸笔、药瓶、遥控器等生活用品的拿取，完成开关灯具、窗帘等简单动作，并充分考虑了人机工程、尺寸设计、材料搭配等，具有轻便、安全、实用、经济等特点，能够适合行动不便人士的使用，提高其生活品质，满足个性化需求。

关键词：手臂延长器;设计;多功能中图分类号：TB472文献标识码：A文章编码：1672—7053（2019）05—0156—03Abstract ： Disabled people or people in need have trouble in reaching items faraway from them relative to normal people. A humanization design can help people in need reach items， simple press without other’s help. The multifunctional obstacle-free extender can help disabled people reach articles for daily use， open lights， close curtain and so on. This design considers ergonomics，dimension design and material collocation; it is lightweight， safe-use， practical and inexpensive，it can improve life quality for people in need.Key Words ： Extender; Design; Multifunctional1 多功能无障碍手臂延长器概念的提出在日常生活中，老人、下肢残疾病人、过度肥胖者、孕妇、坐轮椅者和其他行动不便人士（以下简称行动不便人士），想要拿取超出上肢活动范围内的物体，如药品、水杯，灯具开关等，都是很不方便的。

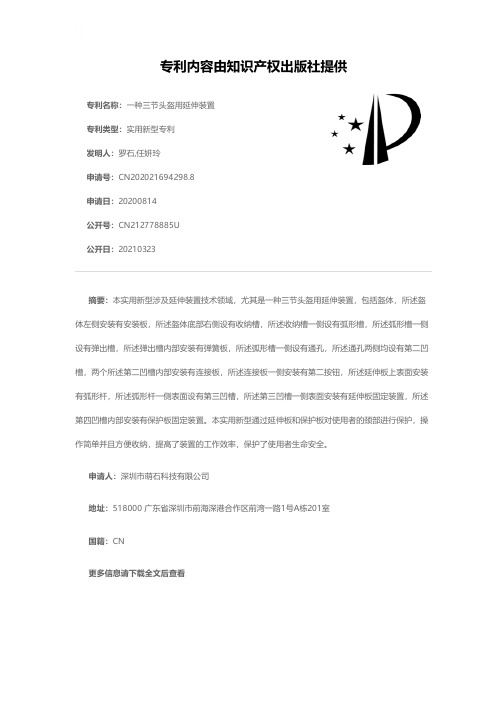

一种三节头盔用延伸装置[实用新型专利]

专利名称：一种三节头盔用延伸装置专利类型：实用新型专利
发明人：罗石,任妍玲
申请号：CN202021694298.8
申请日：20200814
公开号：CN212778885U
公开日：
20210323
专利内容由知识产权出版社提供
摘要：本实用新型涉及延伸装置技术领域，尤其是一种三节头盔用延伸装置，包括盔体，所述盔体左侧安装有安装板，所述盔体底部右侧设有收纳槽，所述收纳槽一侧设有弧形槽，所述弧形槽一侧设有弹出槽，所述弹出槽内部安装有弹簧板，所述弧形槽一侧设有通孔，所述通孔两侧均设有第二凹槽，两个所述第二凹槽内部安装有连接板，所述连接板一侧安装有第二按钮，所述延伸板上表面安装有弧形杆，所述弧形杆一侧表面设有第三凹槽，所述第三凹槽一侧表面安装有延伸板固定装置，所述第四凹槽内部安装有保护板固定装置。

本实用新型通过延伸板和保护板对使用者的颈部进行保护，操作简单并且方便收纳，提高了装置的工作效率，保护了使用者生命安全。

申请人：深圳市萌石科技有限公司
地址：518000 广东省深圳市前海深港合作区前湾一路1号A栋201室
国籍：CN
更多信息请下载全文后查看。

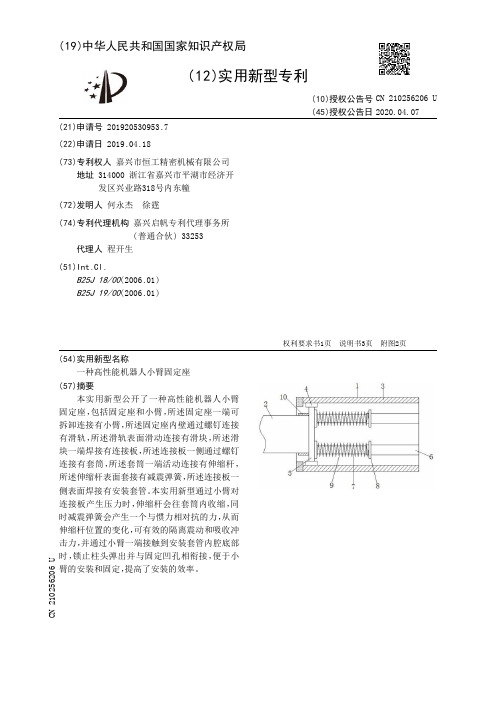

【CN210256206U】一种高性能机器人小臂固定座【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920530953.7(22)申请日 2019.04.18(73)专利权人嘉兴市恒工精密机械有限公司地址 314000 浙江省嘉兴市平湖市经济开发区兴业路318号内东幢(72)发明人何永杰　徐霆　(74)专利代理机构嘉兴启帆专利代理事务所(普通合伙) 33253代理人程开生(51)Int.Cl.B25J 18/00(2006.01)B25J 19/00(2006.01)(54)实用新型名称一种高性能机器人小臂固定座(57)摘要本实用新型公开了一种高性能机器人小臂固定座，包括固定座和小臂，所述固定座一端可拆卸连接有小臂，所述固定座内壁通过螺钉连接有滑轨，所述滑轨表面滑动连接有滑块，所述滑块一端焊接有连接板，所述连接板一侧通过螺钉连接有套筒，所述套筒一端活动连接有伸缩杆，所述伸缩杆表面套接有减震弹簧，所述连接板一侧表面焊接有安装套管。

本实用新型通过小臂对连接板产生压力时，伸缩杆会往套筒内收缩，同时减震弹簧会产生一个与惯力相对抗的力，从而伸缩杆位置的变化，可有效的隔离震动和吸收冲击力，并通过小臂一端接触到安装套管内腔底部时，锁止柱头弹出并与固定凹孔相衔接，便于小臂的安装和固定，提高了安装的效率。

权利要求书1页说明书3页附图2页CN 210256206 U 2020.04.07C N 210256206U权　利　要　求　书1/1页CN 210256206 U1.一种高性能机器人小臂固定座，包括固定座（1）和小臂（2），所述固定座（1）一端可拆卸连接有小臂（2），其特征在于：所述固定座（1）内壁通过螺钉连接有滑轨（3），所述滑轨（3）表面滑动连接有滑块（4），所述滑块（4）一端焊接有连接板（5），所述连接板（5）一侧通过螺钉连接有套筒（6），所述套筒（6）一端活动连接有伸缩杆（7），所述伸缩杆（7）表面套接有减震弹簧（9），所述连接板（5）一侧表面焊接有安装套管（10），所述安装套管（10）内腔底部焊接有导向板（12），所述导向板（12）表面活动连接有锁止柱头（13），所述小臂（2）一端开设有导向槽（17）。

一种伸缩支臂[发明专利]

专利名称：一种伸缩支臂
专利类型：发明专利
发明人：夏梅
申请号：CN201810964728.4申请日：20180823
公开号：CN110857566A
公开日：
20200303
专利内容由知识产权出版社提供
摘要：本申请属于机械加工设备领域，尤其涉及一种伸缩支臂，包括第一支臂和第二支臂，所述第一支臂和第二支臂之间设置有滑动筒，所述滑动筒上设置有导向槽，所述导向槽内套接有第一滑块和第二滑块，所述第一滑块与第一支臂相连，所述第二滑块与第二支臂相连，所述滑槽内设置有多个限位挡片。

本申请的伸缩支臂能够通过相互套接的第一支臂和第二支臂实现整体长度延长或缩短的效果，这样的好处在于当处于某些工况时，能够按照实际需求进行支臂的长度调节，第二支臂通过第二滑块在滑槽内运动，第一支臂通过第一滑块在滑槽内运动，当调整至合适长度后，使用固定卡将其固定住，即可正常使用。

申请人：夏梅
地址：638400 四川省广安市武胜县中心镇西街19号
国籍：CN
更多信息请下载全文后查看。

一种伸缩臂[实用新型专利]

专利名称：一种伸缩臂
专利类型：实用新型专利
发明人：汪强,胡勇,杜祥顺,胡建,帅伟,刘丽申请号：CN201220615464.X
申请日：20121120
公开号：CN202867452U
公开日：
20130410
专利内容由知识产权出版社提供
摘要：一种伸缩臂，包括大臂、小臂和油缸，所述大臂包括连接端和开口端，其特征在于：所述开口端方向具备凹腔，凹腔的外壁上连接有油缸；所述小臂包括油缸连接架、工作端和滑动端；所述滑动端伸入所述凹腔，所述油缸连接架位于小臂上靠近工作端的部分，并与所述油缸连接。

本实用新型所述的伸缩臂，采用伸缩结构，延长了大臂工作范围，使用了本实用新型所述伸缩臂作为大臂的工程机械，在底盘和回转体不调整姿态位置的情况下，可以扩大工作面，在行程上相对传统机械工作范围扩大，减小了操作员的工作量。

申请人：四川省宜宾普什重机有限公司
地址：644000 四川省宜宾市岷江西路150号
国籍：CN
代理机构：成都行之专利代理事务所(普通合伙)
代理人：梁田
更多信息请下载全文后查看。
