新风进出风口布置原则
新风口布置原则
新风口布置原则一、前言随着社会的发展，人们对于生活环境的要求越来越高，新风口作为室内空气处理系统中不可或缺的一部分，其布置原则也愈加重要。
本文将从新风口布置的角度出发，提出一些原则性建议，以期为读者提供参考。
二、新风口布置的目的1. 提高室内空气质量新风口是室内空气处理系统中最重要的组成部分之一。
通过合理地布置新风口，可以有效地将室外空气引入室内，并且过滤掉其中的污染物质，提高室内空气质量。
2. 保证通风效果合理地布置新风口可以保证通风效果。
在选择新风口位置时应考虑到房间中各个区域通风情况不同，应该根据实际情况选择合适位置进行布置。
3. 降低能耗通过合理地布置新风口可以达到节能减排的目的。
在选择位置时应该考虑到房间中各个区域通风情况不同，应该根据实际情况选择合适位置进行布置。
三、新风口布置的原则1. 布置位置应该合理新风口的布置位置应该根据实际情况选择。
一般来说，新风口应该布置在室内空气流通性较好的位置，如客厅、卧室等。
同时，还需要考虑到房间中各个区域通风情况不同，应该根据实际情况选择合适位置进行布置。
2. 布置数量应该足够新风口的数量应该足够。
一般来说，每个房间至少需要一个新风口。
如果房间面积较大或者人员密度较大，则需要增加新风口数量。
3. 布置高度应该适当新风口的高度也是需要考虑的因素之一。
一般来说，新风口的高度应该与地面保持一定距离，以保证室内空气能够充分流通，并且避免污染物质进入室内。
4. 布置方式应该科学在选择新风口布置方式时，需要考虑到室内装修设计和实际使用需求。
例如，在墙体上开设新风口时，需要注意墙体结构是否能够承受重量；在天花板上开设新风口时，需要考虑天花板的高度和结构是否能够满足安装要求。
5. 布置材料应该环保在选择新风口布置材料时，需要考虑到环保因素。
应该选择符合国家环保标准的材料，并且尽量避免使用含有有害物质的材料。
四、新风口布置的注意事项1. 避免布置在靠近污染源的位置新风口不应该布置在靠近污染源的位置，如厨房、卫生间等。
新风系统风口位置如何选择布置
新风系统风⼝位置如何选择布置新风系统的细节设计⽐较关键，今天想讨论的是，关于新风风⼝的数量和位置。
在新风数量设置上，⼀般是⼀个房间⾥设这⼀个新风⼝+⼀个回风⼝。
在空间较⼤的地⽅，如客、餐厅的地⽅可以设两套新排风⼝。
新风⼝的位置如果选择的不好，将会影响整个空间的空⽓流通，使新风的效果达不到预期的效果。
下⾯先介绍⼀下中央新风系统，顶送的风⼝位置确定需要注意的⼀些原则：1、新风⼝与回风⼝的距离越远越好，最好形成对⾓；这样做是为了空⽓更⼤的流通，风⼝位置离的太近有可能会有窜风的可能。
造成新风⽓流组织流动更彻底，⼀般新回风⼝的距离最好保持在1.5⽶以上。
这也是为什么说地送风的送风效果更好的原因，因为⼀个风⼝在上，⼀个风⼝在下，形成了有效的对流。
2、新风的回风⼝与空调的出风⼝保持距离，避免冷风被回风吸⾛。
3、新风的风速⼤概是1-2⽶，冬天时若是对着吹可能会有微风的感觉，舒适性就会有影响。
在卧室的新风⼝位置，⼀般放在床的尾部，离⼈较远的位置。
4、客厅沙发附近、餐厅、书桌上⽅等，这些区域是房间主⼈经常活动的地⽅，也是最需要新鲜空⽓的地⽅。
按需分配就是把新鲜的空⽓送到⼈体最需要的位置。
5、排风⼝应尽量安排在污浊空⽓聚积和难以排遣的房间死⾓，以利于彻底消除危害。
6、新风⼝的位置尽量靠近新风主机，减少风管的长度，对新风风量的损耗较少。
当然以上的这些原则都是在现场条件允许的情况下需要考虑的。
有很多施⼯现场时不具备这样的设计条件也没有办法，⽐如没有吊顶、空间不够等。
地送风的送风⼝可以安装在地⾯上还有墙⾯上。
地送风的管径较⼩，送过来的风量较⼩，⼀般⼀个空间安装两个风⼝，上⾯配⼀个回风⼝。
设备硬件的质量是新风系统的第⼀⽣命，设计和施⼯则是它的第⼆⽣命。
所以客户最好亲⾃参与设计⾃家的新风系统的出风⼝和排风⼝的位置，因为只有你⾃⼰才真正了解⾃⼰及家⼈的活动规律，将最新鲜的空⽓⽤在您最需要的地⽅。
新风系统设计原则及风口选型方法
新风系统设计原则及风口选型方法在现代建筑中，新风系统作为一种空气处理设备，被广泛应用于商业、办公、医疗、教育等场所。
新风系统可以实现高效的空气调节和过滤，提供清新舒适的室内空气环境，对于人们的健康和生产生活起到重要的作用。
本文将从新风系统设计原则及风口选型方法两个方面进行介绍和探讨。
一、新风系统设计原则1. 基本原则在新风系统的设计中，需要遵循以下基本原则：（1）满足室内气流质量要求。
新风系统的设计应当考虑室内气流的均匀性，并在室内设置适当的气流循环。
（2）降低能耗，提高运行效率。
在新风系统设计中，要考虑设备选型和布局等因素，尽可能减少能耗，提高运行效率。
（3）兼顾舒适性和经济性。
在新风系统的设计中要兼顾舒适性和经济性，确保系统的投资和运行成本合理且经济。
（4）合理选用风口和管道。
在新风系统的设计中，要选用合适的风口和管道，保障系统的稳定运行。
2. 设计要点在新风系统的设计中，需要注意以下几个方面：（1）新风系统的风口选型。
风口的选型应当根据房间的大小、用途、需要的气流速度等综合因素来确定。
（2）新风系统的制冷量和制热量。
新风系统的制冷量和制热量应当根据房间的面积、方位和使用方式等要素来确定。
（3）新风系统的管道布局。
新风系统的管道布局应当考虑到室内空间的构造、各房间的隔墙、层高等因素，保证系统的风量均匀分配。
（4）新风系统的运行控制。
新风系统的运行控制应当考虑到风速，风量和温度等参数，确保室内空气环境的稳定和舒适。
二、风口选型方法风口是新风系统中的一个重要组成部分，它能够控制空气的流量和方向，保障新风系统的正常运行。
风口的选型应当根据实际需要来确定。
以下是一些常用的选型方法。
1. 计算法计算法是最基本也是最常用的风口选型方法。
其步骤如下：（1）计算室内所需风量。
需要根据室内的面积、人员数量、设备功率等因素来计算所需风量。
（2）计算风口面积。
风口的面积需要根据所需风量来计算，一般采用中等风速（2.5m/s）时的面积进行计算。
中央新风系统的设计遵循原则
1、 通风风量：以满足在日常生活中人 体所需新鲜空气量为最小排风量。
2、便于控制：用户可根据不同的情况和 需要，全部或部分地开启和关闭通风系统。
3、通风效果：每个卧室及客厅均装设进 风口，不留死角，以保证通风换气效果;装 设了排风口的卫生间，可免装排气扇。
4、通风时间：系统可长期持续不断地运 行，以保证通风和排 风口外，系统其它设施均设计在厨房、卫 生间的吊顶内，以保证系统良好的观感。
6、通风路径：新鲜空气从卧室、客厅进 入室内，原室内空气从卫生间排出，既率 先排出室内最污浊的陈旧空气，使引入的 新鲜空气能时刻充盈于房间的各个角落。

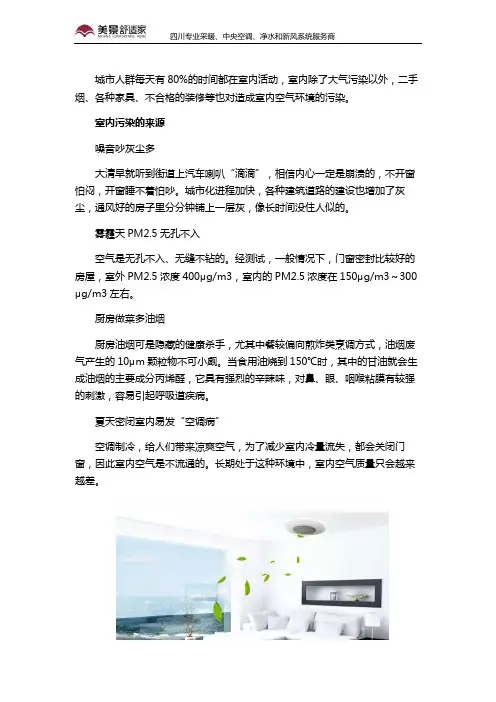

专业师傅告诉你,新风系统安装位置有讲究!
城市人群每天有80%的时间都在室内活动，室内除了大气污染以外，二手烟、各种家具、不合格的装修等也对造成室内空气环境的污染。
室内污染的来源噪音吵灰尘多大清早就听到街道上汽车喇叭“滴滴”，相信内心一定是崩溃的，不开窗怕闷，开窗睡不着怕吵。
城市化进程加快，各种建筑道路的建设也增加了灰尘，通风好的房子里分分钟铺上一层灰，像长时间没住人似的。
雾霾天PM2.5无孔不入空气是无孔不入、无缝不钻的。
经测试，一般情况下，门窗密封比较好的房屋，室外PM2.5浓度400μg/m3，室内的PM2.5浓度在150μg/m3～300μg/m3左右。
厨房做菜多油烟厨房油烟可是隐藏的健康杀手，尤其中餐较偏向煎炸类烹调方式，油烟废气产生的10μm颗粒物不可小觑。
当食用油烧到150℃时，其中的甘油就会生成油烟的主要成分丙烯醛，它具有强烈的辛辣味，对鼻、眼、咽喉粘膜有较强的刺激，容易引起呼吸道疾病。
夏天密闭室内易发“空调病”空调制冷，给人们带来凉爽空气，为了减少室内冷量流失，都会关闭门窗，因此室内空气是不流通的。
长期处于这种环境中，室内空气质量只会越来越差。
新风系统通过24小时不间断送风，将室外新鲜空气经过过滤、净化送入室内，同时将室内污浊空气排出室外，保持室内空气清新。
长期生活在封闭式的房间，吸收不到室外富含氧气的空气，容易影响身体健康和睡眠状况。
而新风系统，可以保障不开窗，室内有充足的新鲜空气。
新风系统能不能达到预期的效果跟后期安装有很大关系，在安装新风系统时，我们需要格外注意以下几点。
主机安装位置有讲究新风系统的主机不可安装在高温或直接碰着火焰的地方，高温状态下使用会造成过滤网和热交换芯变形或损坏；不可安装湿度大的地方，避免引起短路。
为了确保风量，连接主机的直管段尽量长度在1m以上，1m内最好不用变径管和三通分支管。
注意墙面打孔问题安装新风系统必然要打孔主管打孔直径150mm，支管直径125mm-80mm左右，在安装前一定要确认家中哪些墙面可以打孔，安装孔不能开在横梁、支柱、承重等危险到建筑结构安全的墙上，如果是刚拿的新房，最好先咨询下物业是否可以打孔。
新风系统设计规范
特点：大风量、低噪音、智能 控制等
优势：提高室内空气质量，降 低能耗，提升用户体验
工业新风系统
应用场景：工厂车间、仓库等 工业场所
案例分析：某汽车制造厂新风 系统的设计与实践
特点与优势：高效过滤、低噪 音、节能环保
未来发展方向：智能化控制、 个性化定制
感谢您的观看汇报人：韵新风系统 Nhomakorabea性能 评价
换气效率
定义：换气效率是指新风系统在单位时间内置换室内空气的次数 计算公式：换气效率 = (新风量 / 室内体积) × 100% 影响因素：新风系统的设计、风口布置、过滤效果等 评价标准：根据室内空气品质和换气效率来评价新风系统的性能
空气质量
新风系统应具备高效的空气过滤功 能，确保引入室内的新鲜空气洁净 无尘。
新风系统设计规范
汇报人：韵
目录
新风系统的基本概念
01
新风系统的材料选择
04
新风系统的设计原则
02
新风系统的设计要点
03
新风系统的性能评价
05
新风系统的应用场景 与案例分析
06
新风系统的基本 概念
定义与作用
新风系统的定义：一种 通过机械通风换气，将 室外新鲜空气引入室内， 同时将室内污浊空气排 出的系统。
新风系统的应用 场景与案例分析
家用新风系统
应用场景：住宅、公寓等居住场所 案例分析：某品牌家用新风系统的设计、安装及效果评估 优势：提供新鲜空气、降低室内污染、改善室内环境质量 未来发展：智能化控制、节能环保等方向
商用新风系统
应用场景：商业建筑，如商场、 办公楼、酒店等
案例分析：某商场新风系统设 计，实现高效通风和空气净化
过滤与消声
出风口布置设计基本方法(一)
B）将一夹角为11的3D锥体沿着高于手的方向盘 轮缘部分移动并保持相切，这样在IP表面创建一 条线。空调出风口的中心线还要位于这条线的上 侧和外侧。（在侧视图中，锥体中心线与眼椭球 的下侧相切；在水平视图中，锥体的中心位于同 侧眼椭球的中心点上。）
驾驶员侧出风口位置要求的另一种表达方式
3.2.2 副驾驶员侧出风口高度
3.5 出风口叶片的设计 出风口旋转叶片的深度与间距比值 3:1
3.6 前排吹面出风口的关闭风门
4、 后出风口的校核
4.1 定义 4.2 作用
4.3 后排吹面出风口的高度校核
4.4 后排吹面风口的角度调节
把出风口从限制出风到最小的极限位置调 节到使出风吹到A点，调节的角度不应超过 15度。同样地，把出风口调节到使出风吹 到膝盖区域，调节的角度不应超过30度。
3.4.3 校核出风口开口面积是否满足工程要求
出风口开口面积是根据风量和气流决定的 出风口有效开口面积=风量/风速
举例：
为了保持各个出风口风量的均衡性，每个 出风口的面积差异不应超过3cm2.
对不同车型的出风口面积要求的参考值
大型轿车：出风口总有效面积≧160cm2 (最大 风量≧ 500m3/h)
3.4.2 出风口开口有效面积
有效面积定义
三种出风口的有效面积估算公式如下：
桶型出风口：
出风口有效面积=0.45*出风
口外轮廓投射到垂直面上的总面积
双叶片型出风口： 出风口有效面积=0.6*出风
口外轮廓投射到垂直面上的总面积
中央回转型风口： 出风口有效面积=0.8*出风口
外轮廓投射到垂直面上的总面积
3.3.1 出风口对气流方向的控制能力 3.3.2 出风口对气流的纵向调节 当指向脸部时叶片应
新风系统安装之风口安装注意事项
• •
3、厨房间的吸风口位置应远离灶台; 4、进风装置应设在室外空气较洁净的地点;
•
5、管路材料采用PVC管与复合软管相结合的 施工方法，适用于通风主机。 • <a href="/">静音送风机</a> • <a href="/">中央新风系统 </a>
新风系统安装之风口安装气病的重 要利器，成为市场购买的消费热点。但在 安装新风系统的时候，需要注意哪些事项 呢?新风系统安装主要要注意三大要点：主 机安装、通风管道安装、通风系统风口安 装。很多文章都有对前两项安装做过具体 的说明，但是对于通风系统风口的安装介 绍却相对较少，接下来我们就来介绍一下 通风系统风口安装要注意哪些问题。
• 1、进风装置四周必须采用发泡剂填充密封 ，并做好防水处理; • 2、排风口安装时，选择距主机较近并 可以与室外相通处开孔，穿墙孔规格为130 ㎜。安装墙体过桥，并打泡沫剂进行密封 ，墙体过桥应与外墙面平齐。防雨型排风 口与墙体过桥的连接处采用PEF胶带做中间 过渡，排风口安装应正确、平整、严密、 美观;
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新风进出风口布置原则
一、前言
新风进出风口是建筑物中的一个重要组成部分，它直接影响着室内空
气的质量和人们的健康。
在设计和布置新风进出风口时，需要遵循一
些基本原则，以确保室内空气的流通和质量。
本文将介绍新风进出风
口的布置原则。
二、新风进出风口的分类
根据其位置和功能，新风进出风口可以分为以下几类：
1. 墙壁式新风进出风口：墙壁式新风进出风口通常位于建筑物外墙上，可以通过墙体与外界相连接。
2. 屋顶式新风进出风口：屋顶式新风进出风口通常位于建筑物屋顶上，可以通过管道与外界相连接。
3. 地面式新风进出风口：地面式新风进出风口通常位于建筑物地下室
或地面上，可以通过管道与外界相连接。
三、布置原则
1. 新旧空气分离原则
在设计和布置新风进出风口时，应该将新旧空气尽可能分离开来。
这
意味着应该在不同的区域中设置新风进出风口，以确保室内空气的流
通和质量。
2. 新风进出风口位置原则
新风进出风口的位置应该尽可能靠近人们活动的区域。
这可以确保新
鲜空气能够快速地到达人们所在的区域，提高室内空气质量。
3. 风速原则
在布置新风进出风口时，应该考虑到它们产生的空气流速。
如果空气流速过大，会造成不适和噪音污染。
在设计和布置新风进出风口时，应该尽可能减小其产生的空气流速。
4. 进出口数量原则
在设计和布置新风进出风口时，应该考虑到建筑物中人员和设备的数量。
如果人员或设备数量过多，需要增加新风进出口数量以满足室内空气质量要求。
5. 反向流原则
在设计和布置新风进出风口时，应该避免产生反向流现象。
反向流会导致室内污染物重新循环到室内空气中，从而影响室内空气质量。
6. 满足标准原则
在设计和布置新风进出风口时，应该遵循国家和地方的相关标准和规定。
这可以确保室内空气质量符合要求，并且避免因为不符合标准而产生的法律责任。
四、结论
新风进出风口的布置是建筑物中一个非常重要的环节。
在设计和布置新风进出风口时，需要考虑到多个因素，包括位置、数量、流速等。
只有遵循相关原则，才能够确保室内空气质量达到标准，并且保护人们的健康。
