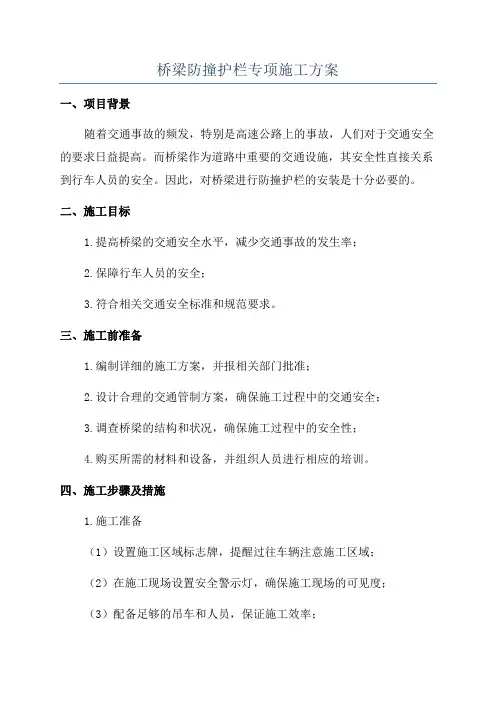

桥梁防撞护栏专项施工方案
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
防撞护栏施工方案
一、工程概况
黄延高速公路路基LJ-1 合同段秦七铁路特大桥、后安沟中桥、
AK0+756.593匝道桥、 BK0+390.404 匝道桥、 CK0+089.078匝道桥、CK0+654.58匝道桥、
DK0+673.222匝道桥、EK0+210匝道桥、EK0+959匝道桥均采用 C30钢筋砼防撞护栏,防撞护栏总长 14847 米,砼共计
5293m3.
防撞护栏工程数量表
护栏长度钢筋工程量砼工程量
序号桥梁名称桩号
(m)(t )(m3)
1 后安沟中桥左线132.0412.34747.07
2 后安沟中桥右线132.0412.34747.07
3 秦七铁路特大桥左线3225.46 301.621 1149.88
4 秦七铁路特大桥右线3192 298.492 1137.95
5 AK0+756.593 匝道桥2075.7194.104 739.99
6 BK0+390.404 匝道桥839.0678.463299.12
7 CK0+089.078匝道桥353.4633.053126.01
8 CK0+654.58 匝道桥1889.156 176.660 673.48
9 DK0+673.222匝道桥1713.074 160.194 610.71
10EK0+210匝道桥84078.551299.46 11EK0+959匝道桥455.2 42.567162.28
合计14847.19 1388.398 5293.023 二、施工准备
施工前施工技术员应认真熟悉图纸,并根据工地的特点、工期要求及施工条件,结合
自己的设备能力,了解现场。合理组织施工并编制施工进度计划。因为该项目为施工战线长,因此在作业方法上应采用平行与流水作业法进行,多点展开作业面,合理计划劳动组织及资
源配置,工、料、机等多方面应统筹兼顾。砂、石、水泥、钢筋半成品材料应提前做好检验工作,材料准备要充分。各作业点上应配置发电机一台。因为防撞护栏为现浇砼结构,故砼
拌和将采用集中拌和站拌和,砼水平运输采用专用砼搅拌灌车直接运至施工现场指定地点。砼
设计配比经监理工程师确认同意。
三、进度计划、质量标准、安全目标
1.施工施工进度计划
计划开工 2014 年 3 月 5 日,计划完工2014 年 12 月 5 日,计划
工期 9 个月。
2.质量标准
为保证施工质量,建立适合于本工程的质量保证体系,做到“横
向到边,从向到底、控制有效”在施工过程中必须认真执行自检、互
检、工序交接检验制度,实现以下质量目标:
交工验收质量综合评分90 分以上;
竣工验收达到优良等级。
3.安全目标
(1)杜绝火灾事故。
(2)杜绝重大安全事故。
(3)最大限度减少一般事故发生。
(4)力争实现安全责任事故率为零四、桥梁
防撞护栏施工工艺及方法:
防撞护栏砼结构物施工工艺: 1、施工测量放样; 2、钢筋制作;
3、钢筋安装;
4、立模;
5、断缝设置与护栏分节段施工;
6、支承加
固;7、砼拌和; 8 砼运输; 9、砼浇筑; 10、砼捣实; 11、拆模; 12、
砼养护十二个步骤进行。具体施工方法如下:
1、施工测量放样:
测量组全体组员应在测量组长带领下对施工图纸进行全面消化,复核设计图中的提供的设计标高、并确认前后是否一致,能否与实际吻合。经认真复核、确认无误后方可依据施工图纸提供的设计尺寸进行施工放样。放样前还应对沿线的水准点高程进行联测,并调查旧路面高程,使其最终施工后的产品与现有的线型取得一致,并确保线条的顺畅性、标高的统一性。并将外业测量成果上报监理工程师认可后,方可进行下道工序作业。
施工放样注意事项:
①、仪器自检:放样前应对测量仪器工作性能进行自检,经自检合格后方能进行外业测量工作。(自检内容:全站仪、水准仪工作性能,塔尺刻度、字迹是否清楚、按扭是否
良好)。
②、护栏高程控制:测量的标记点应固定,并要求沿桥的纵向每
间隔 5M米设置一个测量控制点,标记点可设在护栏骨架钢筋顶端,
可采用钢筋头点焊在骨架处并高出骨架顶部10CM。一旦标高测定后,
就应在设计标高处用红油漆进行醒目标记,然后用拉线方法进行控制
顶标高。以此标记来设定立模的顶标高。
③、护栏平面控制:可在桥梁防撞护栏内侧底端下缘处让出10CM。每间隔 5M布设一个点,作为基线控制。检测方法采用吊线法。具体
实施前,应认真计算内业坐标值并加以校对,经确认内业计算完全准
确后方可实施外业,实施外业前应对全站仪工作性能指标进行自检,
同时要求外业测量必须要有校核手段(如换仪站进行校核测量)。桥
面的净宽的保证关建在于模板内模边线的控制。具体放样如下图示:
33 尺条方木条内支
承
花篮栏螺
栓拉杆
模板附注:
1、本图比例为1:10 。
锚固钢板吊线锤拉杆及 PCV管
带有
下承
托2、本图尺寸除注明外余均以
厘米计。
和上顶托的
斜撑3、劲板处的眼孔直径
为 14MM。
4、拉杆直径为 16MM,
外套PVC管直径为
20MM。
R25.5钢筋头内支承
5、模板内部纵、横向
劲板厚度为6MM,
宽度为 7CM。
底部水平
6、模板周边纵、横向
劲板厚度为8MM,
宽度为 7CM。
支承件
内支点
外支点7、面板厚度为 4MM,每块模板
宽度为 1.5M,
.
5桥面沥青
砼铺装层( 厚8CM)
2
锚固钢筋R
并为整块模板。
桥面钢筋砼铺
装层 ( 厚
10CM) 8、模板加工好后应进行全面检
查设计尺寸,
. 桥面铺装
梁体翼缘
并要求堆放有序及对模板进
行编号。
