长东（东明）黄河铁路大桥为新菏铁路黄河上的一座特大桥，有“亚洲第一长铁路大桥”的美誉。

它东岸位于山东省东明县沙窝乡杨寨村（对应黄河大堤右岸193+171），西岸位于河南省长垣县赵堤乡赵堤村（对应黄河大堤左岸35+650），长12976米，为当时建设时国家最长的单线铁路桥。

大桥总投资24167万元，设计桥梁荷载等级为中-活载，地震基本烈度按7级设防，防洪标准和设计流量为17400m3/s。

本桥基础采用钻孔桩基础和沉井基础两种，全桥共有墩台296个。

该桥采用与堤防上跨正交方式。

长东铁路桥所处河段主河槽宽度400米，河滩宽约1万多米，河床平均纵比降为六千分之一，属游荡型宽河段，水流宽浅散乱，摆动频繁。

河道最大摆动范围1500米。

由于1999年建成该桥复线，壅水
程度加大，桥前壅水值为0.32-0.48米，对上游影响最大范围约2-3公里。

该临背河地面高差一般为3—5米，属地上悬河，防洪压力较大。

标准化与文明施工管理实施细则

东明黄河大桥TJ-3标（K55+337.66～K58+873.66段）标准化与文明施工管理实施细则中铁二十三局集团东明黄河大桥T J-3标项目部二О一一年十月目录一、编制依据 (1)二、项目部建设要求 (1)2.1、项目部选址要求 (1)2.2、项目部布局要求 (1)2.3、办公用房设置要求 (2)2.3.1、会议室 (2)2.3.2、档案资料室 (2)2.3.3、试验室 (2)2.4、生活用房设置要求 (3)2.4.1、宿舍 (3)2.4.2、厕所 (3)2.4.3、污水处理 (3)三、告示牌、公开栏、标志牌、警示牌及管理图表 (3)3.1、告示牌 (3)3.2、标志牌 (4)3.3、警示牌 (4)4.4、管理图表 (4)五、内业工作 (5)六、宣传工作 (5)七、拌合站及施工便道 (5)7.1、场地布置标准 (5)7.2、原材料堆放和管理标准 (6)7.3、料场硬化面积 (6)7.4、拌合站内施工标牌 (6)7.5、施工便道标准 (7)八、施工现场文明施工 (7)8.1、钢筋加工场 (7)8.1.1、钢筋加工场布置 (7)8.1.2、原材、半成品、成品、废品存放区 (7)8.1.3、施工用电 (8)8.2、桩基工程 (9)8.2.1、泥浆池 (9)8.2.2、钻机 (9)8.2.3、标识标牌 (10)8.2.4、施工用电 (10)8.3、承台、明挖基础工程 (11)8.3.1、基坑 (11)8.3.2、标识标牌 (12)8.3.3、施工用电 (12)8.4、墩身工程 (13)8.4.1、高空作业 (13)8.4.2、标识标牌 (13)8.4.3、施工用电 (14)九、其他现场文明施工 (14)十、施工人员上岗要求 (15)十一、施工安全工作 (15)一、编制依据为确保东明黄河大桥TJ-3标（以下简称本项目）施工现场、办公及生活设施达到规范化、标准化的要求，把施工现场建设成为“规范有序、整齐整洁、安全可控、环境和谐”的现代文明工地，根据山东大钿蒂黄河大桥建设投资有限公司及国家和行业相关规范标准要求，结合本项目工程实际情况，特制定本细则。

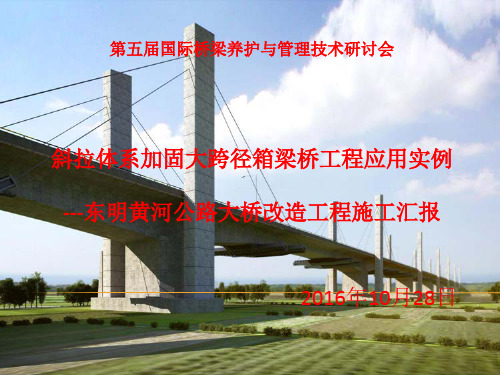

17杨永成第五届桥梁养护会(东明黄河大桥)10.24

第五节斜拉索施工三、斜拉索的横截面结构 1、弧形段为方形截面，索的上部分比下部分钢丝要长，需采用临时索鞍框架装置固定弧形段索体，保证加工、运输及安装前索体的结构线形不变。 2、直线段为六边形截面，加小扭角。
第五节斜拉索施工四、斜拉索的展索成品索在工厂上盘后运到现场，用25T汽车吊在桥面卸车，用吊车将张拉端从索盘上提起继续上提至整条索全部拉出提起，在放索路线上每隔2m放置滚轮边缓慢摆动吊臂并下放斜拉索体完成展索。展索完成后，检查斜拉索索体的外表面，找出斜拉索索体在索鞍鞍槽中心点的标记线及鞍槽两侧的标记线，检查该处索体形状是否能满足斜拉索索体入鞍条件。
第四节托梁、托架安装施工前采用雷达探测仪探测安装托架位置处桥底板植筋、预应力钢束等位置，并划线在地板上标注，然后采用按设计间距布置的钻孔位置图加工铁质模板，在桥底板将螺栓孔放样，并结合探测的钢束钢筋位置微调冲突的螺栓孔。经设计监理确认后在工厂按调整后的孔位钻出孔。由于钢筋分布不规则，多层之间雷达探测时信号干扰，故避免不了还是有第三、四层钢筋与钻孔冲突，需采用水钻吃掉钢筋。粘贴钢板前对梁底裂缝进行灌浆封闭处理。
施工阶段划分与施工流程阶段号工作内容成桥阶段0212桥塔施工按施工阶段划分13拆除桥面系需更换构件14吊装托梁托架并安装箱内钢支撑15同步张拉6162墩c10c11索至30张拉控制索力16同步张拉6162墩c9c12索至30张拉控制索力17同步张拉6063墩c6c7索至30张拉控制索力18同步张拉6063墩c5c8索至30张拉控制索力19同步张拉5964墩c4索至30张拉控制索力20同步张拉5964墩c3索至30张拉控制索力21同步张拉5865墩c2索至30张拉控制索力22同步张拉5865墩c1索至30张拉控制索力2355按照658595100张拉级别重复执行1522施工步骤56调整箱内需要更换的体外预应力57二期铺装注

东明黄河大桥

东明黄河大桥
东明黄河大桥位于山东省东明县和河南省濮阳市之间的黄河上，主孔系一座预应力混凝土连续－刚构公路桥。

全长４１４２．１４ｍ。

主桥９孔一联，分跨为７５＋７×１２０＋７５(ｍ），其中间４个主墩采用双壁墩，墩梁固结，其余各墩为实体式空心墩，每墩顶设双排盆式橡胶支座，兼有连续梁桥和连续－刚构的优点，采用悬臂浇筑法施工。

引桥上部结构采用４０ｍ和５０ｍ两种部分预应力混凝土简支Ｔ梁，桥面连续，最大联长３００ｍ。

下部结构为φ２ｍ～２．４ｍ钻孔桩，引桥桥墩为单排双柱式墩。

桥梁横截面为单箱单室，桥宽１８．５ｍ，中间机动车道１２．１ｍ，两侧非机动车道２．３ｍ，桥面设新泽西分隔带和两侧护栏。
