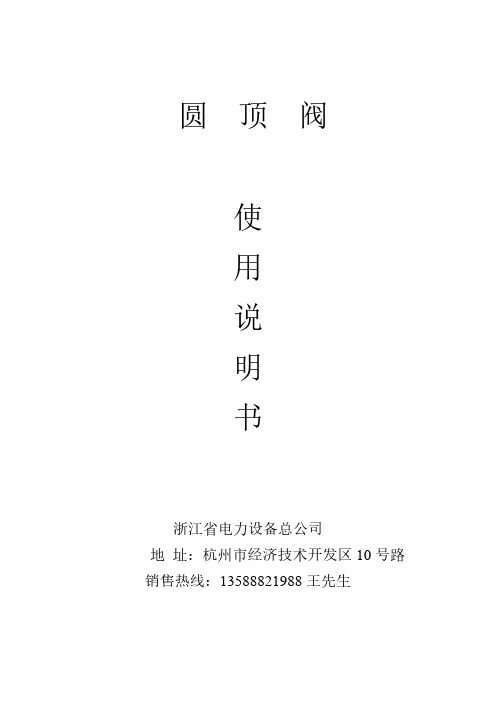

圆顶阀说明书(直行程气缸)

圆顶阀说明书(直行程气缸)

四、注意事项
50
阀门开启
80 100 150 200 250 300 ≤1.0 ≤200 0.4~0.6 1~3
颗粒、干灰、干粉物料等
橡胶密封圈充气压力应保证在 0.30~0.60MPa 且高于输送压力 0.15燥、无油压缩空
对全部高中资料试卷电气设备,在安装过程中以及安装结束后进行高中资料试卷调整试验;通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关,系电,力根通保据过护生管高产线中工敷资艺设料高技试中术卷资,配料不置试仅技卷可术要以是求解指,决机对吊组电顶在气层进设配行备置继进不电行规保空范护载高与中带资负料荷试下卷高问总中题体资,配料而置试且时卷可,调保需控障要试各在验类最;管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况中卷下,安与要全过加,度强并工看且作护尽下关可都于能可管地以路缩正高小常中故工资障作料高;试中对卷资于连料继接试电管卷保口破护处坏进理范行高围整中,核资或对料者定试对值卷某,弯些审扁异核度常与固高校定中对盒资图位料纸置试,.卷保编工护写况层复进防杂行腐设自跨备动接与处地装理线置,弯高尤曲中其半资要径料避标试免高卷错等调误,试高要方中求案资技,料术编试交写5、卷底重电保。要气护管设设装线备备置敷4高、调动设中电试作技资气高,术料课中并3中试、件资且包卷管中料拒含试路调试绝线验敷试卷动槽方设技作、案技术,管以术来架及避等系免多统不项启必方动要式方高,案中为;资解对料决整试高套卷中启突语动然文过停电程机气中。课高因件中此中资,管料电壁试力薄卷高、电中接气资口设料不备试严进卷等行保问调护题试装,工置合作调理并试利且技用进术管行,线过要敷关求设运电技行力术高保。中护线资装缆料置敷试做设卷到原技准则术确:指灵在导活分。。线对对盒于于处调差,试动当过保不程护同中装电高置压中高回资中路料资交试料叉卷试时技卷,术调应问试采题技用,术金作是属为指隔调发板试电进人机行员一隔,变开需压处要器理在组;事在同前发一掌生线握内槽图部内 纸故,资障强料时电、,回设需路备要须制进同造行时厂外切家部断出电习具源题高高电中中源资资,料料线试试缆卷卷敷试切设验除完报从毕告而,与采要相用进关高行技中检术资查资料和料试检,卷测并主处且要理了保。解护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况,然后根据规范与规程规定,制定设备调试高中资料试卷方案。

阀门检修工艺及维修标准概要

阀门检修工艺及维修标准概要

锅炉管阀及附件检修工艺规程1 Velan Y型无阀盖截止阀检修工艺规程1.1 设备概况及参数1.1.1 Velan Y型无阀盖截止阀概况1/4英寸– 4 英寸(8-100毫米Velan Y 型无阀盖截止阀是加拿大威兰有限公司的,阀体为整体铸造式,这种设计结构适用在高压状态下工作。

阀门带有定向阀盘 , 其材质为钨铬钴合金 6。

钨铬钴合金是包含钨、铬、钴三种金属的合金。

它的平均布氏硬度为 400。

在阀门行业里,它通常被当作一种理想的坚硬的表面材料来使用。

然而,阀盘和阀座并非是不可毁坏。

例如, 如果有坚硬的杂质被夹在阀盘和阀座之间,当阀盘被压进阀座时,就有可能损毁阀门。

Velan Y型无阀盖截止阀 1/4英– 4 英寸(8-100毫米用在台电 SG — 2026/17.5—M905锅炉的炉顶承压管道排空系统。

1.1.2 Velan Y型无阀盖截止阀参数1.2 VELAN截止阀检修步骤、工艺方法及质量标准1.2.1. VELAN 截止阀准备工作1.2.1.1确认阀体内和与其相连接的管道内没有工作压力。

1.2.1.1准备出拆卸和装配阀门的工作场地,在堆放时不能使零件损坏。

1.2.1.2准备好必要的工具和量具。

1.2.1. 3准备好卡尺,在拆卸后对阀门进行测绘,并做好记录。

1.2.2 VELAN截止阀检修步骤、工艺方法1.2.2.1用手轮将阀门摇开几圈。

松开盘根压盖铰接螺栓,将填料压盖压板松活。

松盘根压盖螺母时要用专用标准扳手。

1.2.2.2对于电动阀门取下电传动装置。

传动头取下后应水平放好,防止蜗轮箱内齿轮油漏入电动机里。

1.2.2.3拆卸阀门框架。

A 对于螺栓连接的截止阀,展平止动垫松开框架固定螺钉。

B 对于丝扣连接的阀门, 应用锯或剔的方法将框架与门体的焊点除去。

剔或锯时一定注意不要损坏门体和框架连接螺纹。

C 将框架逆时针方向旋转, 同时将上部阀杆沿开启方向旋转, 使其带动下阀杆一起提升, 将框架连同上下阀杆一起取下。

圆顶阀结构图

圆顶阀结构图

气力输送重要设备—圆顶阀结构原理及圆顶阀安装维护简介发布时间:2011.08.25新闻来源:浏览次数:33气力输送重要设备—圆顶阀结构原理及圆顶阀安装维护简介圆顶阀的规格类型有内径50, 80, 100, 125, 150, 200, 250, 300, 400 和500mm 等规格.根据阀门尺寸和运行场合配备直行气缸和扇形驱动器。

可选散三种等级的高温水冷却部件。

根据特殊需要可提供一系列的涂装和配件。

根据物料的种类配备五种不同的密封圈。

可以应用在食品/医药/石油等不同输送领域。

圆顶阀的工作原理1. 柔性密封原理阀门关闭阀门开启密封圈密封圈充气膨胀卸压收缩0.3~0.5mm间隙2. 充气密封,柔性密封效果极好。

密封压力为0.5MPa 无阻碍流通圆顶阀运行图(物料无阻碍通过圆顶阀)水冷却功能水冷却圆顶阀cooling water circuitsclosed open普通的圆顶阀适合于物料温度< =200 ºC水冷却圆顶阀的三种规格:PH1 ~ 上法兰水冷却200 - 300 ºCPH2 ~ 上法兰+圆顶水冷却301 - 350 ºCPH3 ~ 上法兰+圆顶+阀腔水冷却(如上图) 351 - 450 ºC另设物料直通管圆顶阀特点l 圆顶阀是七十年代初期发明的除灰专用阀门,为铸铁壳体结构,内部安装有带有两个不锈钢转轴可旋转的铸铁圆顶,在阀门转顶中装有一个充气的圆顶密封圈。

l 由于该阀采用了柔性密封和独特的机械构造,具备卓著性能,所以被客户广泛认同,目前世界上已经有12,000多套该阀门在运行。

圆顶阀安装及维护说明圆顶阀组装注意事项1. 安装圆顶阀的轴承和轴时,涂20号机油,并充填美孚SHC1500I润滑脂或3号、4号二硫化钼复合钙基润滑脂。

2. 圆顶阀处于全关状态时,球顶要处于阀体的中心位置。

3. 球顶与密封圈的间隙为30~50µm。

圆顶阀使用注意事项1. 圆顶阀旋转轴部位,每周加注一次润滑脂。

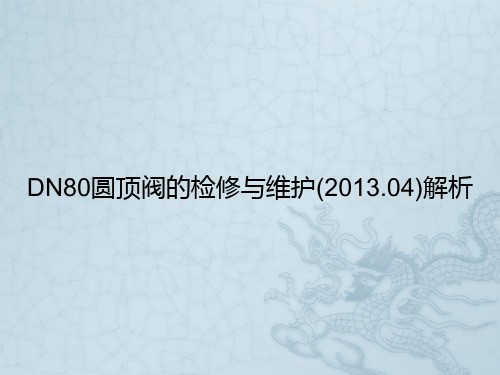

DN80圆顶阀的检修与维护(2013.04)解析

DN80圆顶阀的检修与维护(2013.04)解析


4)关闭时可形成牢固的压力密封

5)可承受-20℃到480℃的温度

6)使用寿命长,维护量低

7)当电厂物料输送系统正常运行时,插入式密封圈寿命长达一年以上
3.扇形气缸型圆顶阀示意图
4.扇形气缸型圆顶阀爆炸图
▪ 图示
顶板螺栓 顶板 密封支撑环
插入式密封圈
O型密封圈
油杯 轴座 弹簧圆柱销
套环 密封垫片
顶、顶板、密封支撑环等)是否损坏,如有损坏,及时更换 。 ▪ 3.插入式密封圈压力显示不正常 ▪ 原因分析:限位开关损坏 ▪ 处理方法:更换限位开关
谢谢各位的聆听
▪ 7)检查气源管与就地压力变送器相连的接头是否脱落。 ▪ 8)检查气控限位开关固定螺丝是否脱落,触头移位。
固定螺丝脱落
固定螺丝脱落
接头脱落
平衡阀密封圈闪黄的处理
▪ 9.检查平衡阀是否堵灰,必要时用排堵阀吹扫排堵。



头 位 位
排 堵 阀
平衡阀密封圈闪黄的处理
▪ 10.检查气缸快排阀垫片是否有破损,否则予以更换。
破损快Leabharlann 阀快排阀垫片平衡阀密封圈闪黄的处理
▪ 11.检查气缸快排阀垫片薄厚是否合适,否则 予以更换。
原装垫片
原装垫片
可以替代
垫片太厚(不合 适予以更换)
可以替代
垫片太厚(不合 适予以更换)
三.故障分析及排除办法
▪ 1.插入式密封圈损坏
▪ 原因分析:1)输送物料中夹杂异物,划伤插入式密封圈;
2)插入式密封圈超过使用寿命;
气管道。 ▪ 7)拆除平衡阀上压缩空气管路(进出2路气源)。
拆卸、检修步骤
步骤7

球阀检修工艺标准

球阀检修工艺标准

球阀检修工艺标准
球阀检修工艺标准如下:
检查球阀外观。

检查阀门的开闭是否灵活,球体表面是否有划痕等。

检查球阀密封面。

检查球体的密封面是否平整,无裂纹,无腐蚀等。

检查阀杆。

检查阀杆表面是否平整,无裂纹,无腐蚀等,以及阀杆和阀杆导套之间是否有充足的润滑脂。

检查阀座。

检查阀座的平面(金属密封)或球座(软密封)是否正常,阀座是否有磨损等。

检查密封垫。

确认密封垫的材质和尺寸是否符合要求。

此外,球阀检修时还应注意操作安全,防止发生意外等。

圆顶阀的工作原理及检修工艺和质量标准(除灰班)

圆顶阀的工作原理及检修工艺和质量标准(除灰班)

六、日常维护
注意:开始日常维护前,请确认系统的供气和供 电已切断, 余压已排空, 冷却水切断, 圆顶阀 充分冷却。 每周 1.设备巡检,观察运行状况。 每月 1.给圆顶阀轴和轴承填加润滑脂, 润滑脂注入口 在圆顶阀阀体上, 润滑脂采用Shell Malleus JB 2.检查气控箱外侧的过滤/润滑组件。 监视过滤器 的状态,及时清理(通常每年一次) 注意:如果需要清理或更换过滤器, 必须切断气 控箱的供气。
更换折流板 15.从切换阀箱内移出旁路管/折流板组件(见步骤1,2) 16.从阀箱内吊出组件, 放在地上, 最好放在台架上。 17.拧下四个M16的螺栓和螺母,拆下折流板。假如密封圈 和旁路管处于良好状态,安装更换的折流板。更换旁路 管 18.拆卸内部气动管路。 19.压出连接汽缸和旁路管的弹簧销, 旋出活塞。 20.组装时密封头被压到旁路管上, 如果这些密封圈仍可使 用,可装到新换的旁路管上。 21.把新密封头安装到旁路管上, 装入密封圈。 22.把折流板用螺栓固定到旁路管上。注意:必须使用Binx 螺母。 23.给汽缸活塞螺纹涂润滑脂, 在螺纹上装上30mm的垫圈, 拧进旁路管的连接部分。
11.仔细地把更换的密封装入座圈,密封唇朝向座圈的倒 角边。座圈平直压入孔内。轴承导向边朝向孔,轴承 孔与阀体1/8“NPT孔中心对准。平直压入直到轴承位 于孔表面下约3mm. 另一侧重复相同过程。 12.密封之间的空间填满ShellMalleusJB或相当的润滑脂, 轴承也使用这种润滑脂 13。重新装入 薄垫片(如果有), 新O型圈沿着轴滑入 轴套。 14.轴滑过轴承直到它与第一个密封接触。另一侧也重复 同样的过程。 15.保持球顶靠近孔, 用塑料/皮锤敲打轴穿过密封和球顶。 重新安装注润滑脂嘴。
每年 1.检查圆顶阀的限位开关 2.气控箱: 检查排气削音器,需要时更换。 需要时清理过滤器。 3.关断门:清理轴上的集灰, 给轴加润滑 脂, 检查阀动作灵活。 4.从配气组件上的过滤器上拆下滤芯, 清 理干净,更换。检查系统中的球阀。 5.检查料位计的上方的关断门, 运行系 统直到系统全部排空。卸掉关断门下方的柔性 接头。 采用合适的起吊装置卸下圆顶阀。 1.卸下圆顶阀, 检查球顶和密封圈的磨损情况。 2.检查圆顶阀轴的磨损情况, 更换轴承和密封圈。 3.气孔箱:检查电气和气动设备的状况和连接。 4.圆顶阀及汽缸:检查汽缸筒的划痕、点蚀、锈 迹等。 这些会使汽缸的密封很快失效。

圆顶阀执行标准

圆顶阀执行标准一、术语定义圆顶阀:一种具有圆形阀帽的阀门,通常用于气体或液体管道中,具有较好的密封性能和流量控制能力。

二、型号圆顶阀型号应包括以下几个部分:1. 阀门类型:圆顶阀。

2. 阀门连接方式:如法兰连接、螺纹连接等。

3. 阀门尺寸:以DN(直径)或其它尺寸单位表示。

4. 阀门工作压力:以MPa或其它压力单位表示。

5. 其他特殊要求或定制信息。

三、结构1. 圆顶阀应由阀体、阀帽、密封件、阀杆等组成。

2. 阀体应与管道连接牢固,密封性能好,能承受工作压力。

3. 阀帽应为圆形,与阀体紧密配合,表面光滑,无凹凸不平现象。

4. 密封件应具有较好的弹性和密封性能,能在高温、高压下工作。

5. 阀杆应与阀帽连接牢固,能带动阀帽运动,承受工作压力。

四、材料1. 阀体、阀帽、阀杆等主要部件应采用耐腐蚀、耐高温、耐高压的材料制成。

2. 密封件应采用耐磨损、耐高温、耐高压的材料制成。

3. 其他辅助部件如螺栓、螺母等应采用相应等级的材料制成。

五、制造1. 圆顶阀的制造应符合相关标准和规范的要求。

2. 制造过程中应进行严格的检验和测试,确保产品质量符合要求。

3. 对于关键部位和特殊要求的部分,应进行详细的加工和检测,确保其精度和质量。

4. 在装配过程中,应确保各部件的配合精度和质量符合要求。

5. 对于有特殊要求的产品,应根据客户的需求进行定制化生产。

六、检验1. 圆顶阀出厂前应进行严格的检验,确保产品质量符合要求。

2. 检验应包括外观质量、尺寸精度、材料质量、性能测试等方面。

3. 对于关键部位和特殊要求的部分,应进行无损检测和理化检测,确保其质量和安全性。

4. 对于不合格的产品,应进行返修或报废处理,确保产品质量符合要求。

5. 在使用过程中,应对产品进行定期的维护和保养,确保其正常运转和安全性。

阀门检修工艺

• 2.低压阀门的试验——低压阀门严密性试验 :可
将阀门入口向上,倒入水货煤油,经数小时后,阀门密封 面不渗透,即认定为密封。
• 3.最佳试验法:将低压阀装在具有一定压力的工业用水
管道上进行试压,若有条件用小型水压机进行试压效果更 佳。
36
高压阀门水压试验
• 高压阀门的水压试验分为材料强度试验和气 密性试验两种。
偏斜。
8
阀门机械研磨
• ①球型阀电动研磨 • ②闸板阀研磨装置 • ③振动式研磨机 • ④FLC系列阀门研磨机
9
研磨头
10
研磨杆
11
电动研磨工具
12
便携式阀门研磨机
13
研磨材料及规格
• 阀芯与阀座的密封面的研磨是阀门检修的主要项目之 一。
• 研磨材料有砂布、研磨砂和研磨膏。 • 砂布是用布做底料,再在布上黏一层研磨砂而制成的。
• 1.材料强度试验
• 试验目的:是检查阀盖、阀体的材料强度及铸造补焊的质
量。需要做该试验的阀门必须是阀体或阀盖出现出现重大 缺陷,如变形、裂纹,并经车削加工或补焊等工艺修复的。
• 试验方法:把阀门压在试验区台上,打开阀门并向阀门内
注满水,然后升压至试验压力,其值为阀门工作压力的1.5 倍,并在此压力下保持10min,如没有泄漏为合格。
18
常用磨料(见P313表10-4)
• 棕刚玉和白刚玉的主要成分为三氧 化二铝。
19
用研磨砂研磨(粗磨)
• 阀门密封面蚀坑大于0.5mm进应先车光再用 研磨砂进行研磨,具体做法是:在密封面 上涂上薄薄一层280或320号磨粉,用15N( 1.5kgf)左右的力压着胎具,顺一个方向研 磨,磨至从胎具中感到无砂颗粒时把旧砂 擦上去换上新砂,再磨,直到麻点锈蚀坑 消失。

圆顶阀

圆顶阀
2.1、DN400气动水冷高温圆顶阀技术性能
1.总则
本阀适用于高温旋风除尘灰系统仓泵进出料阀,也可用于矿山、化工等各类有磨损的干灰、矿粉灰等介质的管道上做启闭之用,使用公称压力0.08-0.16MPa 适应温度≤900℃。

为了确保能够耐高温,本阀密封面采用310S密封,密封面及球面经过氮化、喷焊处理,可保证阀门耐磨、耐腐蚀。

启闭阀门采用专用的电磁气动控制。

本阀是高效、能频繁启闭的物料输送阀。

料口全流通无阻挡,卡灰和积灰现象少,使用寿命长维护量小,结构紧凑安装方便。

2.产品描述
2.1技术要求
2.1.1设计与制造:GB/T12224
2.1.2连接端尺寸:合同签订后,现场测量确认
2.1.3结构长:企业标准
2.1.4检查和试验:GB/T9092
2.1.5规格:DN400,压力:PN1.0,配全部气动执行元件及气动三联件、电磁阀,
电磁阀控制电压DC24V。

3.主要部件的名称和材料
表1
零件名称材料
阀体碳钢
阀瓣310S
阀座310S
阀杆碳钢
支架碳钢
螺柱/螺母碳钢摆杆碳钢座圈/阀瓣
310S 密封面
隔环碳钢。

气力输灰圆顶阀备件技术要求

气力输灰圆顶阀备件技术要求1、工作内容和范围1.1 南阳天益发电有限责任公司2×600MW超临界燃煤火电机组,锅炉除灰方式采用内旁通(双套管)气力除灰系统,粗、细灰分除,系统出力在连续运行时按满足设计煤种排灰量的150%设计。

每炉配2台2室(共4室)5电场电除尘器,每电场8个灰斗,共计40个灰斗,40个仓泵;每个仓泵配一台进料圆顶阀。

1.1 技术参数:圆顶阀型号:YDF-200B输送用压缩空气参数:流量:44 m3/min(每台炉)压力:>0.5 Mpa控制用压缩空气参数:流量:0.6m3/min(每台炉)压力:>0.6 Mpa1.2 本次供货范围:见物资计划2、技术要求2.1 本技术要求适用于浙江华电生产的YDF-200B型圆顶阀技术标准。

2.2 本技术要求提出的是最低限度技术要求,并未对一切技术细节作出明确规定,执行浙江华电生产的YDF-200B型圆顶阀技术标准。

2.3 技术要求所引用的标准如遇到与供货方所执行的标准发生矛盾差异时,按较高标准执行。

2.4 所有备件必须符合供货范围内所提的技术要求,同时与原供主机零部件具有互换性。

如因供货方提供的备件产品质量问题造成圆顶阀损坏的,全部退货,并承担一切责任。

2.5 圆顶阀阀芯质量标准:2.5.1 圆顶阀阀芯材质为:40CR高强度合金钢,整体铸造,毛坯热处理去应力;阀芯球面表面粗糙度:1.6。

外观无裂纹及缩孔。

2.5.2 圆顶阀阀芯轴孔同轴度为:0.05 ;配装圆顶阀转轴要转动自如、无卡涩。

2.6 圆顶阀转轴质量标准:2.6.1 圆顶阀转轴每套包含法兰轴套、压配式油嘴、止动销、密封圈、止动挡板等附件。

2.6.2 圆顶阀转轴材质为:#45钢调质;加工表面粗糙度:<1.6。

长、短个一(共两件)2.6.3 圆顶阀转轴轴套材质为:球墨铸铁QT500;轴套环形油槽深度:≥0.6。

2.7 圆顶阀密封圈质量标准:2.7.1 圆顶阀密封圈材质为:氟硅橡胶,耐温:≤200℃2.7.2 圆顶阀密封圈要无拉毛,气泡,杂质等缺陷。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

16.保持球顶靠近孔, 用塑料/皮锤敲打轴穿过密封和球顶。 17.转动轴,直到轴孔和球顶对中。 润滑弹簧销并推入。 18.阀门转动180度 19.装上注润滑脂嘴和执行机构。 20.重新安装密封头组件。 21.调整限位开关 拧松冲臂上的锁定螺母,拧紧紧固螺钉。 圆顶阀全关时, 拧出螺钉,直到六角头与限位开关上的撞杆接触。螺 钉拧紧4mm(3.25转), 压下撞杆。
每年 1.检查圆顶阀的限位开关 2.气控箱: 检查排气削音器,需要时更换。 需要时清理过滤器。 3.关断门:清理轴上的集灰, 给轴加润滑 脂, 检查阀动作灵活。 4.从配气组件上的过滤器上拆下滤芯, 清 理干净,更换。检查系统中的球阀。 5.检查料位计的连接情况。
两年 注意:关闭D/MD/AV泵上方的关断门, 运行系 统直到系统全部排空。卸掉关断门下方的柔性 接头。 采用合适的起吊装置卸下圆顶阀。 1.卸下圆顶阀, 检查球顶和密封圈的磨损情况。 2.检查圆顶阀轴的磨损情况, 更换轴承和密封圈。 3.气孔箱:检查电气和气动设备的状况和连接。 4.圆顶阀及汽缸:检查汽缸筒的划痕、点蚀、锈 迹等。 这些会使汽缸的密封很快失效。
排气圆顶阀
1. 手动插板门全关, D/MD泵继续运行直至排空。 2. 关断并隔离系统。 3. 切断并标识连接汽缸和限位开关的尼龙供气管 道及到顶板/球顶的供水管道(仅用于高温圆顶 阀) 4. 拆除顶部连接法兰与管路法兰连接的螺栓, 滑 出孔板(如果有的话)和垫片。 5. 拆除底部连接法兰与容器短管法兰连接的螺栓。 6. 如果可能,使用其中设备滑出排气圆顶阀。
出口圆顶阀出口圆顶阀 1. 手动插板门全关, D/MD/AV泵继续运行 直至排空。 2. 关断并隔离系统。 3. 切断并标识连接汽缸和限位开关的尼龙 供气管道及到顶板/球顶的供水管道(仅 用于高温圆顶阀) 4. 确保出口圆顶阀的连接管可靠支撑, 除 去圆顶阀连接法兰的螺栓。 5. 使用起吊设备将圆顶阀从侧面卸出。
圆顶阀检修维护工艺质量标准
锅炉车间除灰班
圆顶阀的结构示意图
一、圆顶阀拆卸步骤
1. 2. 3. 4. 5. 6. 7. 8. 入口圆顶阀 手动插板门全关, D/MD/AV泵继续运行直至排空。 关断并隔离系统。 切断并标识连接汽缸和限位开关的尼龙供气管道及到 顶板/球顶的供水管道(仅用于高温圆顶阀) 去掉圆顶阀顶板和手动插板门之间的螺栓。 去掉圆顶阀下法兰和D/MD/AV泵壳体之间的螺栓。 利用壳体支腿的顶起螺栓降低壳体。 使用起吊设备将圆顶阀从侧面卸出。
六、日常维护
注意:开始日常维护前,请确认系统的供气和供 电已切断, 余压已排空, 冷却水切断, 圆顶阀 充分冷却。 每周 1.设备巡检,观察运行状况。 每月 1.给圆顶阀轴和轴承填加润滑脂, 润滑脂注入口 在圆顶阀阀体上, 润滑脂采用Shell Malleus JB 2.检查气控箱外侧的过滤/润滑组件。 监视过滤器 的状态,及时清理(通常每年一次) 注意:如果需要清理或更换过滤器, 必须切断气 控箱的供气。

注意: 圆顶阀维修前,确保阀体已降下来。 拆除轴承前,关断冷却水源。
五、排放阀的维护
密封圈的检查/更换和旁路管折流板的检查步骤: 1. 切断供气、供电管路。 2. 拆掉三根5/16”空气管路(两根到汽缸,一根到顶板闷 头)。 3. 从阀箱内吊出旁路管和折流板组件, 使折流板可见。 检查旁路管和折流板的磨损和损坏情况。 4. 肉眼检查密封圈的磨损情况。 5. 密封圈气压检测。 放下组件到阀箱内,直到整个密封 圈低于箱顶。 将密封圈加压到60 psi, 检查密封圈、密 封圈固定螺栓和内部管路是否泄露。若没有泄露, 不 必做其他的工作。
四、圆顶阀轴承拆卸/更换
PH1(200~280°C)扇型汽缸型 1. 拆除密封头组件 2. 转动球顶(1)到一个阀门开关的中间位 置。 3. 拧出连接汽缸和阀体的螺栓。 4. 拆除润滑脂注入嘴(21)。 5. 阀门转过180度:
6.敲出固定圆顶阀与轴的两个内弹簧销。 7.取出轴, 吊出球顶。注意轴上是否有薄垫片。 出厂时偶尔会装有薄垫片,用于球顶对中。复 原时应装入这些垫片。 8.现在把轴承和密封推向阀门中心,拆除。 9.所有机加工面应彻底清洗/去油,并检查。 10.检查球顶和轴的表面是否平整,必要时更换。 去除边缘的毛刺,防止重新安装时损坏更换的 密封和轴承。
5.重新组装阀门时,确保顶板/接头下侧没有腐蚀。所有 表面应清洁,保证密封的严密。 6.将垫片装入阀体,随后装接头箍圈和嵌入环/密封圈 7.顶板/接头就位, 注意不要压住密封圈,拧紧螺栓。 8.用塞尺检查圆顶(处于关位置时)和密封之间的间隙是 否正确。 要求的间隙表示在本部分的相应图纸上。炉 膛灰斗底部出渣采用机械出渣。
结束!谢谢
更换折流板 15.从切换阀箱内移出旁路管/折流板组件(见步骤1,2) 16.从阀箱内吊出组件, 放在地上, 最好放在台架上。 17.拧下四个M16的螺栓和螺母,拆下折流板。假如密封圈 和旁路管处于良好状态,安装更换的折流板。更换旁路 管 18.拆卸内部气动管路。 19.压出连接汽缸和旁路管的弹簧销, 旋出活塞。 20.组装时密封头被压到旁路管上, 如果这些密封圈仍可使 用,可装到新换的旁路管上。 21.把新密封头安装到旁路管上, 装入密封圈。 22.把折流板用螺栓固定到旁路管上。注意:必须使用Binx 螺母。 23.给汽缸活塞螺纹涂润滑脂, 在螺纹上装上30mm的垫圈, 拧进旁路管的连接部分。
24.使活塞和旁路管连接处的孔对准, 用Байду номын сангаас簧销固定。 25.接上气动管路 26.将组件吊入阀箱内。 27.检测密封圈和管道是否泄露。(见步骤5) 28.转到步骤12、13、14, 完成工作。 重要事项: 1.当处于旁路位置时,旁路管和折流板进出口管之间的对 中非常重要。 因此要注意确保从零件1、2、5之间拆下 的垫片重新装上,或用相同厚度的垫片更换。 2.同样,汽缸活塞和旁路管之间的垫圈(零件16)必须安 装以确保准确对中。
16.转动轴,直到轴孔和球顶对中。 润滑弹簧销并推入。 17.阀门转动180度 按照步骤2-7的相反顺序重新安装汽缸组件, 缸套固定就 位。 18.重新安装密封头组件。 19.调整限位开关 20.拧松冲臂上的锁定螺母,拧紧紧固螺钉。 圆顶阀全关 时,拧出螺钉,直到六角头与限位开关上的撞杆接触。 螺钉拧紧4mm(3.25转), 压下撞杆。 注意: 1.圆顶阀维修前,确保阀体已降下来。 2.拆除轴承前,关断冷却水源。
11.仔细地把更换的密封装入座圈,密封唇朝向座圈的倒 角边。 12.座圈平直压入孔内。轴承导向边朝向孔, 轴承孔与阀 体1/8“NPT孔中心对准。平直压入直到轴承位于孔表 面下约3mm. 另一侧重复相同过程。 13.密封之间的空间填满Shell Malleus JB或相当的润滑脂, 轴承也使用这种润滑脂 14.重新装入 薄垫片(如果有), 新O型圈沿着轴滑入轴 套。 15.轴滑过轴承直到它与第一个密封接触。另一侧也重复 同样的过程。
更换密封圈 6.拧下6个M5x20螺栓。 7.从密封头上卸下密封圈,将密封圈从夹紧环中分离出来。 8.将新密封圈装到夹紧环中。 9.把密封圈压入密封头, 保证密封圈充气孔对准。 10.给M5x20的定位螺栓和垫圈涂上合适的螺纹密封胶 (如Chesterton Gold End),拧紧螺栓。 11.按照步骤6检测新密封圈。 12.下放组件于箱内, 安装好顶板螺栓。 13.连接5/16“空气管。 14.接通供气、供电管路。
11.仔细地把更换的密封装入座圈,密封唇朝向座圈的倒 角边。座圈平直压入孔内。轴承导向边朝向孔,轴承 孔与阀体1/8“NPT孔中心对准。平直压入直到轴承位 于孔表面下约3mm. 另一侧重复相同过程。 12.密封之间的空间填满ShellMalleusJB或相当的润滑脂, 轴承也使用这种润滑脂 13。重新装入 薄垫片(如果有), 新O型圈沿着轴滑入 轴套。 14.轴滑过轴承直到它与第一个密封接触。另一侧也重复 同样的过程。 15.保持球顶靠近孔, 用塑料/皮锤敲打轴穿过密封和球顶。 重新安装注润滑脂嘴。
三、圆顶阀轴承拆卸/更换
PH1(200~280°C)中心安装汽缸型 1.拆除密封头组件 2.拆除汽缸套前盖板 3.拆除前套环组件近侧弹性挡圈, 轻轻地 敲出销子。 4.现在可以拆出汽缸。 5.阀门转180度, 拆除润滑脂注入嘴。
6.敲出固定圆顶阀与轴的两个内弹簧销,必要时 拆除扭臂。 7.拆除后缸盖。 8.取出轴,吊出球顶。注意轴上是否有薄垫片。 出厂时偶尔会装有薄垫片,用于球顶对中。复 原时应装入这些垫片。 9.现在把轴承和密封推向阀门中心,拆除。 10所有机加工面应彻底清洗/去油,并检查。检查 球顶和轴的表面是否平整,必要时更换。去除 边缘的毛刺,防止重新安装时损坏更换的密封 和轴承。
二、圆顶阀维修指导
圆顶阀密封圈的更换和检查。 1. 拆除顶板/接头的螺栓,吊出由顶板/接头、密封圈、嵌 入环和接头箍圈组成的密封组件。 2. 记下接头箍圈下的垫片的数量和厚度。使用0.4mm、 0.8mm和1.5mm厚度的垫片,得到要求的密封间隙 0.3—0.6 mm (密封圈和圆顶之间的间隙;此要求为对 我公司圆顶阀的通用要求)。 3. 从嵌入环上拆下密封圈,检查磨损和损坏的情况。必 要时马上更换。 4. 用手转动圆顶,检查轴承状况。如果轴承卡住或需要 更换, 按照‘圆顶阀轴承拆除/更换’部分处理。二期 锅炉设有容量为5%MCR的启动旁路系统。
