分离式配筋指导
板配筋要求
配筋图中;符号为┗—┛和┓为下排筋;┛┏—┓和┏为上排筋┗在现浇板的配筋图中;钢筋的上下是这样规定的：1;标注为弯钩的是现浇板配筋2;短跨的为底层;长跨的上层3;标注为直角的为负弯曲筋加铁4;负弯曲筋下部;不管是在施工还是计算;都要用6毫米直径钢筋200间距绑扎板板配筋规定：钢筋混凝土板是受弯构件;按其作用分为：底部受力筋、上部负筋、分布筋几种..一、受力筋主要用来承受拉力..悬臂板及地下室底板等构件的受力钢筋的配置是在板的上部..当板为两端支承的简支板时;其底部受力钢筋平行跨度布置；当板为四周支承并且其长短边之比值大于2时;板为单向受力;叫单向板;其底部受力钢筋平行短边方向布置；当板为四周支承并且其长短边之比值小于或等于2时;板为双向受力;叫双向板;其底部纵横两个方向均为受力钢筋..1、板中受力钢筋的常用直径：板厚h<100mm时为6~8mmm；h=100~150mm时为8~12mm；h>150mm时为12~16mm；采用现浇板时受力钢筋不应小于6mm;预制板时不应小于2、板中受力钢筋的间距;一般不小于70mm;当板厚h≤150mm时间距不宜大于200mm;当h>150mm时不宜大于1.5h或250mm..板中受力钢筋一般距墙边或梁边50mm开始配置..3、单向板和双向板可采用分离式配筋或弯起式配筋..分离式配筋因施工方便;已成为工程中主要采用的配筋方式..当多跨单向板、多跨双向板采用分离式配筋时;跨中下部钢筋宜全部伸人支座；支座负筋向跨内的延伸长度a应覆盖负弯矩图并满足钢筋锚固的要求..4、简支板或连续板跨中下部纵向钢筋伸至支座的中心线且锚固长度不应小于5dd 为下部钢筋直径..当连续板内温度收缩应力较大时;伸入支座的锚固长度宜适当增加..对与边梁整浇的板;支座负弯矩钢筋的锚固长度应为La;见图2-21右侧支座负筋5、在双向板的纵横两个方向上均需配置受力钢筋..承受弯矩较大方向的受力钢筋;布置在受力较小钢筋的外层..二、分布钢筋它主要用来使作用在板面荷载能均匀地传递给受力钢筋；抵抗四温度变化和混凝土收缩在垂直于板跨方向所产生的拉应力；同时还与受力钢筋绑扎在一起组合成骨架;防止受力钢筋在混凝土浇捣时的位移..1、单向板中单位长度上分布钢筋的截面面积不宜小于单位宽度上受力钢筋截面面积15%;且不宜小于该方向板截面面积的0.15%；分布钢筋的间距不宜大于250mm;直径不宜小于6mm..对集中荷载较大的情况;分布钢筋的截面面积应适当增加;其间距不宜大于2、在温度、收缩应力较大的现浇板区域内;钢筋间距宜为150～200mm;并应在板的配筋表面布置温度收缩钢筋..板的上、下表面沿纵、横两个方向的配筋率均不宜小于0.1%..温度收缩钢筋可利用原有钢筋贯通布置;也可另行设置构造钢筋网;并与原有钢筋按受拉钢筋的要求搭接或在周边构件中锚固..三、构造钢筋为了避免板受力后;在支座上部出现裂缝;通常是在这些部们上部配置受拉钢筋;这种钢筋称为负筋..1、对与支承结构整体浇筑或嵌固在承重砌体墙内的现浇混凝土板;应沿支承周边配置上部构造钢筋;其直径不宜小于8mm;痩距不宜大于200mm;并应符合下列规定：1该构造钢筋的截面面积：沿受力方向配置时不宜小于跨中受力钢筋截面面积的1/3;沿非受力方向配置时可根据实践经验适当减少..2该构造钢筋伸入板内的长度：对嵌固在承重砌体墙内的板不宜小于板短边跨度的1/7;在两边嵌固于墙内的板角部分不宜小于板短边跨度的1/4双向配置；对周边与混凝土梁或墙整体浇筑的板不宜小于受力方向板计算跨度的1/5单向板、1/4双向板;见图2-21..2、当现浇板的受力钢筋与梁平行时;应沿梁长度方向配置间距不大于200mm且与梁垂直的上部构造钢筋;其直径不宜小于8mm;且单位长度内的总截面面积不宜小于板中单位长度内受力钢筋截面面积的1/3..该构造钢筋伸人板内的长度不宜小于板计算跨度Lo的1/4..四、板上开洞1、圆洞或方洞垂直于板跨方向的边长小于300mm时;可将板的受力钢筋绕过洞口;不必加固..2、当300≤D≤1000mm时;应沿洞边每侧配置加强钢筋;其面积不小于洞口宽度内被切断的受力钢筋面积的1/2;且不小于2A10;3、当D>300mm且孔洞周边有集中荷载时或D>1000mm时;应在孔洞边加设边梁..五、板柱节点在板柱节点处;为提高板的冲切强度;可配置箍筋或弯起钢筋..板的厚度不应小于150mm..箍筋应配置在柱边以外不小于1.5h0范围内;其间距不应大h0/3;如图2-25a;箍筋外形宜为封闭式..箍筋直径不应小于6mm..弯起钢筋可由一组或二组组成;如图2-25b..其倾斜度应与冲切破坏斜截面相交;其交点应在柱周边以外h/2～2/3h的范围内..弯起钢筋直径不应小于12mm;且每一方向不应小于3根..4抗震配筋要求钢筋混凝土结构构件的抗震设计;根据设防烈度、结构类型和房屋高度;抗震等级分为一、二、三、四级;应符合相应的计算和构造措施要求;并应符合钢筋混凝土结构的抗震等级表的规定..1、结构构件中的纵向受力钢筋宜选用HRB335、HRB400级钢筋..2、纵向受拉钢筋的抗震锚固长度Lae：对一、二级抗震等级为1.15La;对抗震等级为1.05La;对四级抗震等级为La..3、采用搭接接头时;纵向受拉钢筋的抗震搭接长度LlE;应按下列公式计算：LlE=ζLae..4、纵向受力钢筋连接接头的位置宜避开梁端、柱端箍筋加密区；当无法避开时;应采用满足等强度要求的高质量机械连接接头;且钢筋接头面积百分率不应超过50%..5、箍筋的末端应做成135度弯钩;弯钩端头平直段长度不应小于箍筋直径的10倍；在纵向受力钢筋搭接长度范围内的箍筋;其直径不应小于搭接钢筋较大直径的0.25倍;其间距不应大于搭接钢筋较小直径的5倍;且不应大于100mm..2.4.3 框架梁1、框架梁梁端截面的底部和顶部纵向受力钢筋截面面积的比值;除按计算确定外;一般抗震等级不应小于0.5；二、抗震等级不应小于0.3..2、梁端箍筋的加密区长度、箍筋最大间距和箍筋最小直径应按下表采用..当梁端纵向受拉钢筋配筋率大于2%时;表中箍筋最小直径应增大2mm;抗震等级箍筋加密区长度二者取大值箍筋最大间距三者取大值箍筋最小直径一 2h、500mm 6d、h/4、100mm Φ10二 1.5h、500mm 8d、h/4、100mm Φ8三四 8d、h/4、150mm Φ8Φ6。

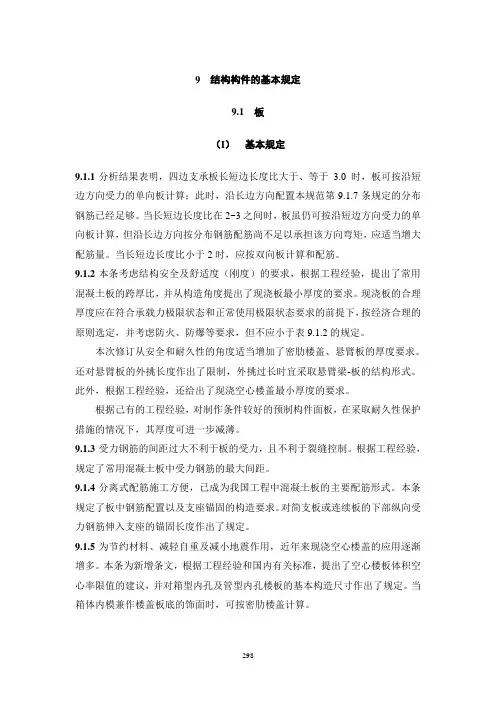

2010混凝土规范新国标条文说明6
9 结构构件的基本规定9.1 板（I）基本规定9.1.1分析结果表明，四边支承板长短边长度比大于、等于3.0时，板可按沿短边方向受力的单向板计算；此时，沿长边方向配置本规范第9.1.7条规定的分布钢筋已经足够。
当长短边长度比在2~3之间时，板虽仍可按沿短边方向受力的单向板计算，但沿长边方向按分布钢筋配筋尚不足以承担该方向弯矩，应适当增大配筋量。
当长短边长度比小于2时，应按双向板计算和配筋。
9.1.2本条考虑结构安全及舒适度（刚度）的要求，根据工程经验，提出了常用混凝土板的跨厚比，并从构造角度提出了现浇板最小厚度的要求。
现浇板的合理厚度应在符合承载力极限状态和正常使用极限状态要求的前提下，按经济合理的原则选定，并考虑防火、防爆等要求，但不应小于表9.1.2的规定。
本次修订从安全和耐久性的角度适当增加了密肋楼盖、悬臂板的厚度要求。
还对悬臂板的外挑长度作出了限制，外挑过长时宜采取悬臂梁-板的结构形式。
此外，根据工程经验，还给出了现浇空心楼盖最小厚度的要求。
根据己有的工程经验，对制作条件较好的预制构件面板，在采取耐久性保护措施的情况下，其厚度可进一步减薄。
9.1.3受力钢筋的间距过大不利于板的受力，且不利于裂缝控制。
根据工程经验，规定了常用混凝土板中受力钢筋的最大间距。
9.1.4分离式配筋施工方便，已成为我国工程中混凝土板的主要配筋形式。
本条规定了板中钢筋配置以及支座锚固的构造要求。
对简支板或连续板的下部纵向受力钢筋伸入支座的锚固长度作出了规定。
9.1.5为节约材料、减轻自重及减小地震作用，近年来现浇空心楼盖的应用逐渐增多。
本条为新增条文，根据工程经验和国内有关标准，提出了空心楼板体积空心率限值的建议，并对箱型内孔及管型内孔楼板的基本构造尺寸作出了规定。
当箱体内模兼作楼盖板底的饰面时，可按密肋楼盖计算。
（II）构造配筋9.1.6 与支承梁或墙整体浇筑的混凝土板，以及嵌固在砌体墙内的现浇混凝土板，往往在其非主要受力方向的侧边上由于边界约束产生一定的负弯矩，从而导致板面裂缝。
现浇楼板钢筋的标准
现浇楼板钢筋的标准如下：
1、受力筋：板厚H小于100毫米时，板子内部受力钢筋的常见直
径为是6到8毫米，H等于100到150毫米时，则在8~12毫米间，H大于150毫米时，则维持在12到16毫米，利用现浇板时，钢筋则不可以低于6毫米，使用预制板时则不能够低于4毫米。
板子受力时钢筋的间距正常不可低于70毫米，板厚H小于等于150毫米时，间距不可超过200毫米，而且大于150毫米时，不能超过1.5H或250毫米，板子受力钢筋正常都是靠近墙边或梁边50毫米搭配。
单双向板可以用分离式或弯曲式配筋，分离式为最便捷常见的方法之一，当多跨单向、双向板使用分离式配筋时，跨中下部钢筋最好全都伸人支座，支座负筋朝跨内时，延伸负筋长度需覆盖矩图且符合钢筋锚固的标准。
2、分布钢筋：它的间距为150到200毫米，正常是放在温度收缩钢筋上的板子，上下外层顺着纵横两边的配筋率不可以低于百分之0.1.
3、构造钢筋：它的直径不可以低于8毫米，间距不可以超过200毫米，而且截面积沿着受力方向搭配的时候，不可以低于跨中受力钢筋面积的三分之一不是沿着受力方向配置的时候，需按照经验减少。
《混凝土结构设计原理》第18章 钢筋混凝土楼盖
板底
板面
板底中央长边方向裂缝→呈45°角向板角处延伸 → 板四角顶面 圆弧形裂缝
3）塑性铰线的概念
双向板因钢筋达到屈服所形成的临界裂缝称为塑性铰 线，塑性铰线的出现使结构被分割的若干板块成为几何 可变体系，结构达到承载力极限状态。
二、双向板按弹性理论的分析方法
四、结构最不利荷载组合 1 结构控制截面 确定原则：取决于结构截面的内力与抗力的比值，比值最 大者，即为结构的控制截面。 梁、板的各支座截面及跨中截面为控制截面。 2 结构最不利荷载组合 问题：为什么要研究结构的最不利荷载组合？ 研究方法：根据结构的弹性变形曲线，来确定结构控制截 面产生最危险内力时活荷载的布置。
0.156Fl 0.188Fl
F
F
(a)
A l/2
B
l/2
l/2
C l/2
F '=0.75F (b)
F '=0.75F
0.188Fl 0.156Fl
O
支座B 跨中
FF
0.1795Fl 0.141Fl 0.117Fl 0.141Fl Fl/4
A
B
C
F ''=F
F ''=F
A
B
C
0.141Fl 0.117Fl
说明：结构内力图与内力包络图是不同的。当有几组不同 时作用于结构的荷载，在结构截面中有几组内力，结构有 几组内力图。而结构截面上最大内力值（绝对值）的连线 为结构内力包络图。
结构各截面承载力值的连线或点的轨迹，即为结构的抵抗 内力图，亦称材料图。
混凝土结构是根据结构弯矩、剪力包络图和其对应的材料 图来决定梁、板中纵向钢筋的弯起和切断，亦可决定箍筋 直径和间距的变化。
建筑工程板受力钢筋布置的要求
建筑工程板受力钢筋布置的要求
建筑工程板受力钢筋布置的要求1．板中受力钢筋的常用直径：板厚h＜100mm时为6~8mm；h＝100~150mm时为8~12mm；h＞150mm时为12~16mm。
2．板中受力钢筋的间距；板厚h≤150mm时不宜大于200mm，h ＞150mm时不宜大于1.5h或250mm。
板中受力钢筋一般距墙边或梁边50mm开始配置。
3．单向板和双向板可采用分离式配筋或弯起式配筋。
分离式配筋因施工方便，已成为工程中主要采用的配筋方式。
当多跨单向板、多跨双向板采用分离式配筋时，跨中正弯矩钢筋宜全部伸人支座；支座负弯矩钢筋向跨内的延伸长度a应覆盖负弯矩图并满足钢筋锚固的要求（图9-9）。
图9-9连续板的分离式配筋当q≤3g时，a＝l0/4；当q＞3g，a ＝l0/3.
式中q;均布活荷载设计值；g;均布恒荷载设计值
4．简支板或连续板跨中正弯矩钢筋伸入支座的锚固长度不应小于5d（d为正弯矩钢筋直径）。
当连续板内温度收缩应力较大时，伸入支座的锚固长度宜适当增加。
对与边梁整浇的板，支座负弯矩钢筋的锚固长度应为la。
5．在双向板的纵横两个方向上均需配置受力钢筋。
承受弯矩较大方向的受力钢筋，应布置在受力较小钢筋的外层。
- 1 -。

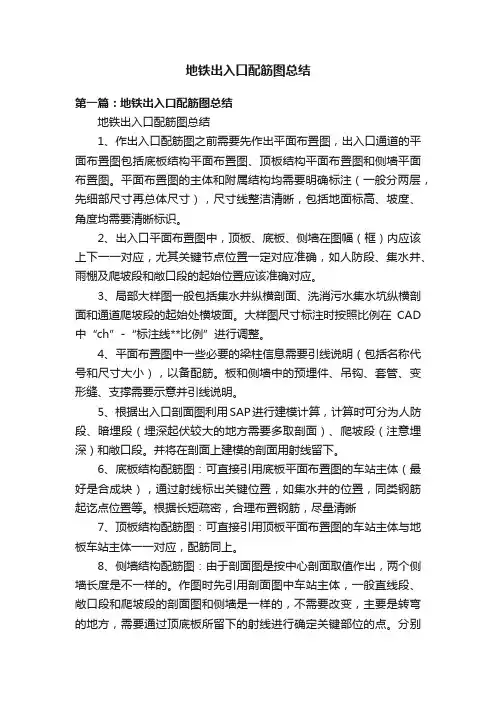

地铁出入口配筋图总结
地铁出入口配筋图总结第一篇：地铁出入口配筋图总结地铁出入口配筋图总结1、作出入口配筋图之前需要先作出平面布置图，出入口通道的平面布置图包括底板结构平面布置图、顶板结构平面布置图和侧墙平面布置图。
平面布置图的主体和附属结构均需要明确标注（一般分两层，先细部尺寸再总体尺寸），尺寸线整洁清晰，包括地面标高、坡度、角度均需要清晰标识。
2、出入口平面布置图中，顶板、底板、侧墙在图幅（框）内应该上下一一对应，尤其关键节点位置一定对应准确，如人防段、集水井、雨棚及爬坡段和敞口段的起始位置应该准确对应。
3、局部大样图一般包括集水井纵横剖面、洗消污水集水坑纵横剖面和通道爬坡段的起始处横坡面。
大样图尺寸标注时按照比例在CAD 中“ch”-“标注线**比例”进行调整。
4、平面布置图中一些必要的梁柱信息需要引线说明（包括名称代号和尺寸大小），以备配筋。
板和侧墙中的预埋件、吊钩、套管、变形缝、支撑需要示意并引线说明。
5、根据出入口剖面图利用SAP进行建模计算，计算时可分为人防段、暗埋段（埋深起伏较大的地方需要多取剖面）、爬坡段（注意埋深）和敞口段。
并将在剖面上建模的剖面用射线留下。
6、底板结构配筋图：可直接引用底板平面布置图的车站主体（最好是合成块），通过射线标出关键位置，如集水井的位置，同类钢筋起讫点位置等。
根据长短疏密，合理布置钢筋，尽量清晰7、顶板结构配筋图：可直接引用顶板平面布置图的车站主体与地板车站主体一一对应，配筋同上。
8、侧墙结构配筋图：由于剖面图是按中心剖面取值作出，两个侧墙长度是不一样的。
作图时先引用剖面图中车站主体，一般直线段、敞口段和爬坡段的剖面图和侧墙是一样的，不需要改变，主要是转弯的地方，需要通过顶底板所留下的射线进行确定关键部位的点。
分别进行侧墙1和2的配筋。
9、结构配筋图，一般不需要详细的尺寸标注和细部的引线说明，标注时一般从不同区段不同类钢筋交接的地方和结构发生变化的位置处进行标注，注意简介清晰。
板配筋图画法(设计院培训)
2.6.5 支座负筋最小外伸长度
对于跨小，这时我们规定外伸长度不能小于400mm。
2.6.6 支座钢筋拉通最小板跨
对于跨度小于1800mm的板，短向钢筋宜拉通。
3、板配筋计算
1、计算软件：
PKPM、MorGain、理正及其它
2、计算结果读取：
1.5 目录编排
1.5.1 图纸编号确定后，将其编号所代表的文件按一定的格式及顺序 （如按分类代码1~9）进行有序的编排，即为图纸目录。图纸张数较少 时，可采用单张A4的图幅样式。图纸张数较多时，因此我们可采用单张 A1的图幅样式。
1.6 协同设计文件的存放及架构
1、路径： Z:\PA00xxxxx\workshop\stru\
上下纵筋根数、型号：
应将上部纵筋中的贯通筋集中标注，而对于每个支座处 的上部纵筋进行原位标注，如原位标注与集中标注相同 时，可省略。 下部纵筋的注写方式原则上要求每跨单独进行原位标注， 但如有多个单跨内配筋均相同时，可采用集中标注写于 上部贯通筋后，用分号“；”分隔开来，此处原位标注 可省略，但其余不同跨处均应原位注写。
2.5.2 板相邻跨支座有高差，按固支
2.5.3 板边跨支座为梁时，按简支
2.5.4 板边跨支座为墙时，按固支
2.6 支座钢筋外伸长度相关问题
2.8.1 支座钢筋外伸长度计算 2.8.2 连通支座负筋两边外伸长度相等 2.8.3 非连通支座负筋两边外伸长度可以不等 2.8.4 悬挑板钢筋内伸长度 2.8.5 支座负筋最小外伸长度 2.8.6 支座钢筋拉通最小板跨
楼面层及屋面层的每块结构板均应明确示意出其配筋情况，对于 板下部筋来说，应在板跨的适当位置采用PL线勾画出其受力主筋， 同时应在其上方注明钢筋编号，配合图中“板钢筋表”使用。根 据我国目前的钢筋品种，主要分为I级钢、II级钢、III级钢及冷轧带 肋钢筋，其具体图示如下：
梁板结构2(单向板2)
（2）配筋构造 ——垂直于主梁的板面构造钢筋
11.2.6 截面设计与构造要求
1. 单向板的截面设计与构造要求
（2）配筋构造 —— 嵌入承重墙内的板面构造钢筋
11.2.6 截面设计与构造要求
2. 次梁
（1）设计要点 次梁的计算步骤 选择截面尺寸→荷载计算→按塑性方法计算内力→按正 截面承载力条件计算纵筋→按斜截面承载力条件计算箍筋及 弯起钢筋→确定构造钢筋 由于次梁与板整体浇筑，正截面计算时，对跨中按T形 截面计算，对支座按矩形截面计算
3.内力包络图
Q=30kN G=30kN 2m 2m 2m 2m 2m 2m
40
Q=30kN G=30kN 2m 2m 2m 2m 2m 2m
90
40 80
80
30 90
90
30
Q=30kN G=30kN 2m 2m 2m 2m 2m 2m
30
30 90
11.2.3连续梁板按弹性理论计算
3.内力包络图
（3） 板的设计 ① 荷载的计算
恒荷载标准值：
活荷载标准值：
2.74kN/m2
8.00kN/m2
恒荷载设计值：恒荷载分项系数取1.2，故设计 值为： 1.2×2.74=3.29kN/m2 活荷载设计值：由于楼面活荷载标准值大于 4.0kN/m2，故分项系数取1.3，所以活荷载设计值 为 8×1.3=10.4kN/m2 荷载总设计值为: 10.4+3.29=13.69kN/m2
支座混凝土开裂
支座与跨中截面的弯矩变化过程 弹性弯矩 实测弯矩
弹性阶段 无内力重分布 M
11.2.4 连续梁塑性内力重分布
内力重分布——定义 第二 过程
由于超静定结构的非弹性性质引起的各截面内力之间的关系 不再遵循线弹性关系的现象
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、补充板分离式配筋图实例
因教材中没有板分离式配筋例题，附上分离式配筋例。
请认真对照教材p28图（b）图领会该图表达的意思：由于靠近支座弯矩很小，中间跨跨中一半的钢筋（即隔一）可截断而不用伸入支座内，截断位置离支座不大于10/l。
二、注意
事项
1．计算书需注意的问题
（1）板厚度的确定除要满足《规范》规定的板最小厚度要求外，还要根据板的跨度和板上荷载的大小参照一般不做刚度验算的板的最小厚度进行确定。
（2）按弹性方法计算梁、板内力查表时，书后附录表中的“一”并不表示0。
而是表示该跨内的弯矩可由已给出的支座弯矩推出。
该跨内没有最不利弯矩。
（3）按弹性方法计算梁时，考虑活荷载的最不利布置，可按照教材p16最不利布置原则布置活荷载，也可先计算每跨单独布置活荷载时的内力，最后按所求的最不利内力叠加。
（4）梁板配筋时注意满足最小配筋率的要求。
（5）计算跨度须遵循相关规定（教材p13～p14）。
2．图中易出错的问题
（1）结构平面布置图。
各种细部尺寸、主次梁的编号、标高等一定要规范齐全。
图上或设计说明中要说明板是现浇板还是须制板。
（2）单向板或双向板的配筋图。
注意板上、下部钢筋的表示方法，不要画反。
支座负弯矩钢筋、板角钢筋须标示伸出支座边的长度。
单向板长边方向、板与主梁垂直方向须布置分布钢筋。
钢筋编号时，同一类型、同一直径、相同长度的钢筋编成一个号。
（3）次梁模板图和配筋图。
模板图须明确表示出板的位置、次梁的支承情况、次梁尺寸及支承梁的尺寸。
配筋图中伸入支座的上、下部钢筋须标出伸入尺寸，变形钢筋每根钢筋的截断位置用斜短线表示，不要画成弯钩。
每根钢筋都要编号，并与截面图中的编号一致。
（4）主梁模板图和配筋图。
除与次梁相同的问题外，须表示出板和次梁的位置。
如果在主次梁交接处配置了吊筋，吊筋的位置要尽量往下靠，不要正好包住次梁。
（5）钢筋表。
箍筋和板上、下部钢筋计算钢筋长度时须加上弯钩部分的长度。
吊筋的尺寸要按相应规定确定。
