浅谈宝骏乐驰汽车电动车窗原理与故障诊断
汽车电动车窗故障分析与检修毕业设计正文
汽车电动车窗故障分析与检修1. 引言汽车电动车窗是现代汽车的重要功能之一，它提供了驾驶员和乘客操作车窗的便捷性和舒适性。
然而，由于长期使用或其他原因，电动车窗可能会出现故障，导致无法正常打开或关闭。
本文将探讨常见的电动车窗故障原因和检修方法。
2. 故障类型及分析2.1 电动车窗无法打开或关闭可能原因包括：•电动车窗开关故障：检查开关是否断路或短路。
可以使用万用表进行测试，确定开关是否正常工作。
•电动车窗电机故障：检查电动车窗电机是否损坏或接触不良。
可以将电动车窗电机与电源直接连接，观察是否可以正常工作。
•熔断器或继电器故障：检查熔断器和继电器是否正常工作。
可以使用万用表进行测试，确定它们是否有断路的情况。
•电动车窗传感器故障：一些车型可能配备了电动车窗传感器，用于检测窗户是否被夹住或防止意外伤害。
检查传感器是否正常工作。
2.2 电动车窗打开或关闭缓慢可能原因包括：•电动车窗电机磨损：长时间使用或电动车窗维护不当可能导致电动车窗电机磨损。
可能需要更换电动车窗电机。
•电动车窗导轨阻滞：检查电动车窗导轨是否有灰尘或杂物堆积，阻碍了电动车窗的正常滑动。
清理导轨并润滑。
•电动车窗玻璃卡住：检查电动车窗玻璃是否卡在门框上。
可能需要调整玻璃的位置或更换损坏的部件。
2.3 电动车窗发出异常噪音可能原因包括：•电动车窗电机问题：电动车窗电机可能因为过热或其他原因发出噪音。
检查电动车窗电机是否损坏或需要更换。
•电动车窗导轨问题：导轨可能因为损坏或松动而产生噪音。
检查导轨是否需要修复或固定。
•玻璃与门框摩擦：检查电动车窗玻璃与门框之间是否有过多的摩擦。
可能需要调整门框或玻璃的位置，以减少噪音。
3. 检修方法3.1 检查开关和电动车窗电机•使用万用表测试电动车窗开关是否正常工作。
•将电动车窗电机与电源直接连接，观察其是否能正常工作。
如不能正常工作，可能需要更换电动车窗电机。
3.2 检查熔断器和继电器•使用万用表测试熔断器和继电器是否正常工作。
4.2电动车窗(天窗)失灵故障的诊断与检修
（3）电动天窗的控制原理 电动天窗的工作原理与电动车窗基本相同，利用 开启和关闭两个继电器，改变电动机电流的方向，驱 动电动机实现正反转，使天窗实现不同状态下的工作。
Page 22
二、拓展知识
1、桑塔纳2000型轿车电动车窗 桑塔纳2000型轿车所用的电动车窗玻璃升降器，机 械部分主要由蜗轮、蜗杆、绕线轮、钢丝绳、导轨、滑 动支架等组成。 当电动车窗玻璃升降器中直流永磁电动机电路接通 后，转轴输出转矩，经蜗轮蜗杆减速后，再由缓冲联轴 器传递到转丝筒，带动转丝筒旋转，使钢丝绳拉动安装 在玻璃支架上的滑动支架在导轨中上下运动，达到车窗 玻璃升降的目的。
Page 26
延时继电器
Page 27
E39-电动车窗安 全开关；E41电动车窗开关 （右前）； E52-电动车窗 开关（左后）； E54-电动车窗 开关（右后）； V15-右前电动 车窗电动机； 11-正极连接线， 在电动车窗线 束内；12-连接 线，在电动车 窗线束内
Page 28
V26-左后电动车窗电 动机；V27-右后电动 车窗电动机；E53-左 后门上电动车窗开关； E55-右后门上电动车 窗开关；T2t-左后电 动车窗开关与电动车 窗电动机插头连接， 2针，在左前门内； T2u-右后电动车窗开 关与电动车窗电动机 插头连接，2针，在 右后门内
Page 37
图4-18拉下塑料薄膜
图4-19露出玻璃固定螺栓
Page 38
图4-20 拆玻璃升降器电动机插头
图4-21拧松玻璃固定螺栓
Page 39
图4-22 取下玻璃
图4-23拧下升降器电动机固定螺栓
பைடு நூலகம்
⑧拧下电动玻璃升降器升降机构固定螺栓，如图4-24所 示。 ⑨取出电动玻璃升降机构，如图4-25所示。
电动车窗系统的故障检查方法与流程
电动车窗系统的故障检查方法与流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!电动车窗系统的故障检查方法与流程引言电动车窗系统在现代汽车中扮演着重要角色，为乘客提供便利和舒适性。

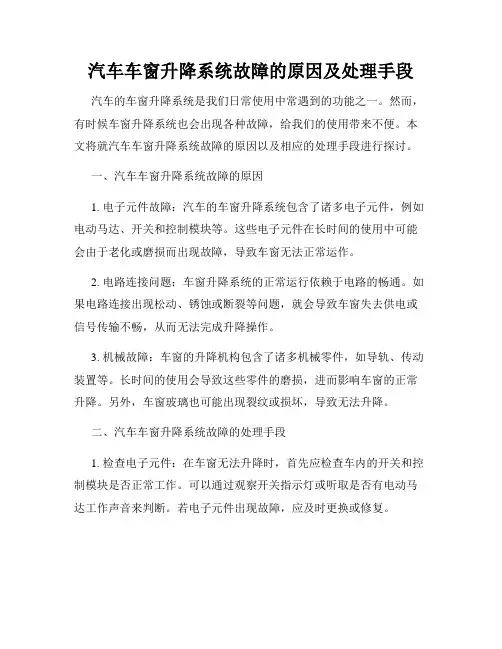

汽车车窗升降系统故障的原因及处理手段
汽车车窗升降系统故障的原因及处理手段汽车的车窗升降系统是我们日常使用中常遇到的功能之一。
然而，有时候车窗升降系统也会出现各种故障，给我们的使用带来不便。
本文将就汽车车窗升降系统故障的原因以及相应的处理手段进行探讨。
一、汽车车窗升降系统故障的原因1. 电子元件故障：汽车的车窗升降系统包含了诸多电子元件，例如电动马达、开关和控制模块等。
这些电子元件在长时间的使用中可能会由于老化或磨损而出现故障，导致车窗无法正常运作。
2. 电路连接问题：车窗升降系统的正常运行依赖于电路的畅通。
如果电路连接出现松动、锈蚀或断裂等问题，就会导致车窗失去供电或信号传输不畅，从而无法完成升降操作。
3. 机械故障：车窗的升降机构包含了诸多机械零件，如导轨、传动装置等。
长时间的使用会导致这些零件的磨损，进而影响车窗的正常升降。
另外，车窗玻璃也可能出现裂纹或损坏，导致无法升降。
二、汽车车窗升降系统故障的处理手段1. 检查电子元件：在车窗无法升降时，首先应检查车内的开关和控制模块是否正常工作。
可以通过观察开关指示灯或听取是否有电动马达工作声音来判断。
若电子元件出现故障，应及时更换或修复。
2. 检查电路连接：若电子元件正常工作而车窗仍无法升降，就需要检查电路连接是否良好。
可以检查电源线和信号线是否松动、断裂或锈蚀。
如发现问题，应及时清洁、修复或更换连接件。
3. 处理机械故障：对于机械故障导致的车窗升降问题，可以先检查导轨是否存在异物堵塞或润滑不足的情况。
需注意清理导轨时不要使用过硬的物体，以免损坏导轨。
如果导轨无问题，就需要检查传动装置是否磨损或损坏。
如有需要，可将损坏的部件更换或修复。
4. 检查车窗玻璃：当车窗无法升降且排除了电子元件和机械故障的问题后，就需要检查车窗玻璃本身是否有损坏。
如发现裂纹或损坏，应及时更换车窗玻璃。
需要注意的是，以上处理手段仅为常见情况下的一般处理方法。
如果遇到复杂的故障，或者以上方法无法解决问题，建议及时联系专业的汽车维修技师进行维修。
汽车电动窗玻璃不工作的原因和处理方法
汽车电动窗玻璃不工作的原因和处理方法汽车电动窗玻璃的便利性大大提高了驾驶员的舒适感和驾驶体验。
然而，有时我们可能会遇到窗玻璃不工作的情况，这给我们的日常使用带来了一定的困扰。
本文将讨论汽车电动窗玻璃不工作的原因和一些处理方法，帮助司机们更好地解决这一问题。
原因一：电路故障电路故障是导致汽车电动窗玻璃失灵的最常见原因之一。
电路故障可能包括保险丝烧断、开关损坏或者电线连接不良等问题。
当我们发现窗玻璃失灵时，首先要检查相关的保险丝是否完好，如果保险丝烧断，需要及时更换。
此外，检查窗玻璃开关是否损坏，有必要时进行更换。
如果发现电线连接不良，应及时修复或更换连接线。
原因二：电机故障汽车电动窗玻璃的运行依赖于窗玻璃电机，因此电机故障也经常导致窗玻璃无法工作。
电机故障可能包括电机烧毁、电机内部零部件磨损等问题。
当我们发现窗玻璃无法上升或下降时，可以尝试使用手轻轻敲击电机，有时候这样可以暂时解决问题。
但是长期而言，我们还是需要定期检查电机状态，并根据需要进行更换。
原因三：玻璃导轨故障窗玻璃的上升和下降需要依靠导轨的支持，而导轨故障也会导致窗玻璃不工作。
导轨故障可能包括导轨严重磨损、导轨脱落或者导轨上沾染杂物等问题。
当我们发现窗玻璃卡住或者移动不畅时，可以先检查导轨状态，并清理导轨上的杂物。
有必要时，可以进行导轨的修复或者更换。
处理方法一：检查保险丝和开关当汽车电动窗玻璃失灵时，首先应该检查相关的保险丝是否完好。
如果保险丝烧断，可以使用相同额定值的保险丝进行更换。
另外，检查窗玻璃开关是否损坏，需要时进行更换。
处理方法二：维修或更换电机电机故障是导致窗玻璃失灵的常见原因之一。
当电机无法正常运转时，可以尝试使用手轻轻敲击电机，有时候这样可以暂时解决问题。
但是长期而言，我们还是需要进行电机的维修或更换。
处理方法三：清理和修复导轨导轨故障可能导致窗玻璃无法顺利升降，因此需要及时清理和修复导轨。
在检查导轨时，我们要注意清除导轨上的杂物，并查看导轨是否有损坏和磨损。
电动车窗的结构与故障分析
摘要电动车窗也叫自动车窗，由车窗玻璃升降器、直流电动机、车窗开关组成.一般的电动车窗系统都装有两套控制开关.一套装在仪表板或驾驶员侧车门扶手上，为主开关，它由驾驶员控制每个车窗的升降.另一套分别装在每一个乘客门上，为分开关，可由乘客进行操纵.一般在主开关上还装有断路开关，如果它断开，分开关就不起作用.它可以使驾驶员更加集中精神，方便驾驶员及乘客的操作.论文介绍了电动车窗系统的组成和工作原理，并分析了电动车窗中车窗开关、直流电动机、玻璃升降器、电路保险等部件的结构与功能；论文对电动车窗系统的主要技术参数和功能、控制部件功能及电路做了初步分析.关键词：电动车窗；电路；故障诊断；维修目录摘要 (I)目录 (II)第一章绪论 (1)第二章电动车窗各部件的结构与功能 (2)1.1电动车窗的系统功能 (2)1.2电动车窗的系统组成 (2)1.3电动车窗的系统原理 (2)2.1车窗开关 (2)2.1.1车窗开关的组成 (2)2.1.2车窗开关的功能 (3)2.2玻璃升降器 (3)2.2.1玻璃升降器的结构 (3)2.2.2工作原理 (4)2.3车窗电动机 (4)2.4电路保险 (4)第三章电动车窗电路控制系统原理简介 (5)3.1基础车型电动车窗控制电路 (5)3.2新车型电动车窗控制部件功能及电路 (5)3.２.１.电动车窗电子控制单元 (6)3.２.２.电动车窗控制开关 (6)3.２.３.集控提升 (8)3.3新车型电动车窗主要技术参数和功能 (8)3.3.1、防夹功能 (8)3.3.2省电模式 (9)3.3.3软停止功能 (9)3.3.4克服阻碍功能 (9)3.3.5电动机保护功能 (9)3.3.6自诊断保护功能 (9)3.3.7系统环境自适应功能 (10)4.1电动车窗检修注意事项 (11)4.2汽车电动车窗的故障诊断 (11)5.1故障现象 (15)5.2故障现象 (16)总结 (18)致谢 (19)参考文献 (20)第一章绪论1886年1月29日，两位德国人朱卡尔·木茨和戈特利布·戴姆乐获得世界上第一辆汽车的专利权，标志着世界上第一辆汽车诞生。
汽车电动窗户失灵的原因及维修方法
汽车电动窗户失灵的原因及维修方法在现代社会，汽车已经成为了人们生活中不可或缺的交通工具之一。
而汽车的各个部件都起到着重要的作用。
其中，电动窗户是汽车内部辅助设备中常见的一种。
然而，有时我们可能会遇到汽车电动窗户失灵的情况，这不仅给我们的驾驶带来了困扰，还可能对行车安全造成潜在威胁。
本文将探讨汽车电动窗户失灵的原因，并提供一些常见的维修方法。
一、汽车电动窗户失灵的原因1. 电路故障：汽车电动窗户的开合是由电动马达驱动的。
如果电路发生故障，马达将无法接收到电源信号，导致窗户无法打开或关闭。
2. 电动马达损坏：长时间使用或制造质量问题可能导致电动马达的损坏。
一旦电动马达出现问题，窗户就无法正常开合。
3. 开关故障：电动窗户开关是控制窗户开合的关键装置，如果开关接触不良或出现故障，窗户将无法打开或关闭。
4. 窗玻璃卡住：汽车电动窗户的窗玻璃可能会卡住，阻止窗户的正常开合。
这种情况通常是由于窗玻璃下滑轨道不畅通或被异物阻挡所引起的。
二、汽车电动窗户的维修方法1. 检查电路：首先，需要检查汽车电动窗户的电路是否正常。
可以使用万用表测试电源线和接地线是否通电，以确定是否是电路故障造成的窗户失灵。
如果发现电路故障，应及时修复或更换受损的电线或连接器。
2. 检查电动马达：如果电路正常，但窗户仍然无法正常开合，那么可能是电动马达故障。
在这种情况下，需要拆卸电动马达进行检查。
如果发现损坏或磨损的部件，应及时更换。
同时，还需检查马达的供电线路是否正常。
3. 检查开关：如果电动马达正常工作，但窗户仍然无法正常打开或关闭，那么可能是开关故障。
可以尝试更换开关，如果问题得到解决，说明开关出现了故障。
此时，应购买并更换新的开关装置。
4. 检查窗玻璃：当窗玻璃卡住时，需要检查滑道是否畅通，并清除可能导致阻塞的异物。
可以使用润滑油或润滑剂保持窗玻璃的顺畅运行。
同时，还需要注意窗玻璃是否与密封胶条有适当的接触。
总结：汽车电动窗户失灵的原因有多种，可能是电路故障、电动马达问题、开关故障或窗玻璃卡住。
电动车窗不能升降
电动车窗不能升降一、问题描述在驾驶电动车的过程中，如果发现车窗无法升降，这可能是由各种原因引起的。
本文将讨论一些常见的原因，并提供解决方案以修复这个问题。
二、可能的原因1.电动车窗主开关故障：可能是因为车窗主开关出现故障而导致无法升降。
在这种情况下，可以通过更换新的车窗主开关来解决问题。
2.电动车窗电机故障：电动车窗的升降机制由电动车窗电机驱动。
如果电动车窗电机出现故障，可能会导致窗户无法升降。
检查电动车窗电机是否运转正常，如果不正常，可以考虑更换电动车窗电机。
3.电动车窗保险丝熔断：电动车窗系统通常有一个保险丝用于保护电路。
如果保险丝熔断了，电动车窗将无法升降。
在这种情况下，可以检查并更换熔断的保险丝。
4.电动车窗开关损坏：电动车窗开关在长时间使用中可能会受到磨损或损坏，导致窗户无法升降。
检查开关是否工作正常，并根据需要更换开关。
5.电动车窗玻璃脱离导轨：如果电动车窗玻璃脱离了导轨，将会导致窗户无法升降。
在这种情况下，需要重新安装玻璃到导轨上。
6.电动车窗线束接触不良：线束是连接电动车窗电机和开关的电路组件。
如果线束接触不良，会导致电动车窗无法正常运转。
检查线束连接是否松动或损坏，并重新连接或更换损坏的线束。
三、解决方案针对以上可能的原因，可以采取以下解决方案来修复电动车窗无法升降的问题：1.检查车窗主开关：首先，检查车窗主开关是否工作正常。
如果发现开关损坏，可以购买相应的新开关并进行更换。
可以参考车辆的用户手册或向厂家咨询更换开关的方法。
2.检查电动车窗电机：检查电动车窗电机是否工作正常。
可以使用多米特表测试电动车窗电机是否有电流输出。
如果没有电流输出，可能是电动车窗电机损坏，可以考虑更换新的电动车窗电机。
3.检查保险丝：检查保险丝是否熔断。
如果发现保险丝熔断，可以使用相同规格的新保险丝进行更换。
4.检查开关：检查电动车窗开关是否损坏。
如果发现开关损坏，可以考虑更换新的电动车窗开关。
注意使用与原开关相同的型号和规格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈宝骏乐驰汽车电动车窗原理与故障诊断（柳州铁道职业技术学院，广西柳州545616）
随着汽车电子技术的发展，电动车窗系统在汽车上的应用也越来越广泛。
它主要是控制直流电动机的正转和反转来控制车窗玻璃的上升和下降。
本文介绍了由LIN总线控制的宝骏乐驰汽车电动车窗系统的结构组成、工作原理及故障诊断方法。
标签：电动车窗;LIN总线;工作原理;故障诊断
0 引言
随着社会的发展，电子技术在汽车上的应用越来越广泛，为了提高汽车驾驶的舒适性，现在越来越多的车辆配备了电动车窗系统。
该系统使汽车的操纵性、安全性得到了进一步的改善和提高。
但同时也增加了车辆结构的复杂性和技师维修汽车的难度。
以下针对宝骏乐驰带LIN总线控制的电动车窗系统工作原理进行分析。
1 汽车电动车窗的组成
汽车电动车窗系统主要由控制开关、电动机、升降机构和继电器等组成，它是通过车窗开关控制直流电动机的电流方向，实现车窗的上升或下降，不再是以前的手摇车窗升降方式。
车窗电动机是永磁式直流电动机，通过改变电流方向控制其正转和反转。
所有电动车窗都有两套控制装置，一套为总开关，由驾驶员总控制;另一套为分开关，由乘客单独控制。
总开关和分开关既独立又联系。
在总开关中设置有锁止开关，如驾驶员按下总开关，乘客侧车门开关的电路被切断，乘客不能用分开关控制车窗的上升或下降，起到安全保护作用。
2 宝骏乐驰电动车窗特点
宝骏乐驰的电动车窗控制要用到一种数据线，叫做LIN线。
LIN总线是一种辅助的总线网络。
在不需要CAN 总线的带宽和多功能的场合之间的通讯，使用LIN总线可降低汽车厂家的成本，同时也便于维修车辆。
宝骏乐驰的电动车窗的控制还使用车身控制模块（BCM）控制，左前门具有一键下降功能，同时还具有用遥控器控制车窗上升和下降的功能，在技术层面上更上一个层次。
3 宝骏乐驰电动车窗的控制电路及工作原理
（1）宝骏乐驰电动车窗控制电路。
宝骏乐驰电动车窗控制电路如图1所示，主要由电源、车窗继电器、保险丝、车身控制模块BCM、电动车窗开关及电动车窗电机等组成。
（2）工作原理分析。
1）车窗继电器电源控制。
当点火开关打在“ON”档，BCM控制电动车窗继电器线圈负极搭铁，电动车窗继电器吸合，来自蓄电池电源将分别经过F1和F15保险丝从针脚H10和针脚H12到达左前、右前、左后、右后四个电动车窗开关。
点火开关退出“ON”档，电动窗继电器断开，电动窗开关断电停止工作;2）左前电动车窗开关控制左前门车窗的升窗、降窗控制。
左前电动车窗开关在未动作时，车窗开关的8#脚和7#脚与搭铁4#脚是导通的。
当左前电动车窗开关按压到上升档时，此时左前门车窗开关通过8#脚向电机提供电源，因7号脚通过开关内部与接地相同，此时电机开始旋转，带动左前车窗上升。
当左前电动车窗开关按压到下降档时，此时左前门车窗开关通过7#脚向电机提供电源，因8号脚通过开关内部与接地相同，此时电机开始旋转，带动左前车窗下降。
断开开关上的LIN线，左前门可以控制左前门电机工作。
（3）左前电动车窗开关控制其它车窗电路（以右前车窗开窗为例）。
点火开关打开时，当按压左前电动车窗开关，开关上的车窗上升、下降信号给了左前门车窗升降器开关模块，此模块通过LIN线将信号发送到主控模块BCM，BCM接收到信号并处理后，再通过LIN线发送到右前门车窗开关模块，右前门车窗模块通过给右前车窗电机正反向供电、接地，控制右前车窗上升或下降。
如果任何一个车窗开关数据线搭铁短路，BCM发送的控制信号将到达不了各车窗开关控制模块，自动升降车窗功能失效，左前门开关也控制不了其它车门升降器;如果其中一个车窗开关数据线断路，只影响自身车窗升降，不影响另外三个车窗升降。
其它车窗开关控制工作原理与左前门车窗开关控制左前门电机相同，在此不再赘述。
4 宝骏乐驰电动车窗常见故障检修
（1）所有车窗都不能升降。
1）故障原因：电动窗继电器损坏;保险丝F1和F15熔断;车窗开关损坏;车身控制模块不工作或损坏;车窗电机损坏;连接导线断路;搭铁点连接不良等;2）诊断思路：首先检查电动窗继电器是否吸合;再检查保险丝F1和F15是否熔断，如保险良好，则在打开点火开关时就检查电动窗开关的电源线是否有电到，电压为零时应检查线路中有无断路或接触不良的地方;电压正常则应检查搭铁是否良好，搭铁不良应清洁和坚固。
（2）某车窗不能升降或只能一个方向运动。
1）故障原因：该电动窗开关上的电源线或搭铁线断路;该车窗开关上的LIN线搭铁短路;该车窗开关损坏;该车窗电机损坏;连接导线断路;2）诊断思路：若某个车窗不能通过分开关控制上升或下降，应先检查该车窗开关上的电源线是否有电到，搭铁是否良好;如果正常则检查该车窗开关上的LIN线是否搭铁短路;再检查该车窗开关内部有无接触不良或元件是否损坏;最后给车窗电机接上蓄电池正、负极，检查车窗电机能否两个方向转动。
如果不能转动则应更换车窗电机。
如正常，则检修导线有无断路或接触不良的地方。
如果车窗只能一个方向运动，一般是车窗分开关内部故障或部分线路接错所致，可通过互换开关或结合电路图进行诊断，故障一般都会得到解决。
5 结论
电动车窗系统在汽车中的广泛应用，已经成为各个主机厂车窗设计时的首选，很好地满足了汽车乘坐的舒适性和操纵性，使汽车的安全性能得到了更好的提升，并不断满足汽车发展的需要。
参考文献：
[1]江帆，韦耀华.汽车车身电气检测与维修[M].北京：电子工业出版社，2011.
[2]五菱培训中心.空调与电气的诊断维修[S].2012.
作者简介：韦耀华（1979-），男，广西梧州人，本科，汽车维修高级技师，主要从事：汽车检测、汽车电气方面研究。
