人教版物理九年级全册 第十九章 生活用电 第2节 家庭电路中电流过大的原因 同步练习
1．家庭电路中的_________是一定的，接入的用电器太多，电路中的___________就可能超过安全
值，容易烧坏保险丝，甚至引起火灾。
2．暑假，徐延同学家新装了一台3 kW的空调机，试用了一会儿，家中突然停电，检查发现保险
丝断了，导致上述故障的原因可能是( )
A．插头和插座接触不良 B．电路中用电器的总功率过大
C．空调机内部断路 D．控制空调机的开关短路
3．如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来，甲产生的原因是
_____________________，乙产生的原因是___________。
4．为了保证用电安全，在家庭电路中，电灯的开关应该与____线相连，如图所示，用电水壶烧水
时，若不慎有水溅入旁边的插座里，可能会导致电路_______，使空气开关跳闸。
5．小明晚上在书房做功课，把台灯插头插入书桌边的插座，闭合台灯开关，发现家里的空气开关
“跳闸”。造成这一现象的原因可能是( )
A．台灯的灯丝断了 B．台灯内部短路 C．台灯的功率过大 D．插座与台灯插头接触不良
6．在家庭电路中电灯、插座、电视机的连接方式是________(填“串联”或“并联”)。用电器越
多电路中的总电流________(填“越大”或“越小”)，为了避免导线过热而烧坏，在电路中要
________(填“串联”或“并联”)保险丝。实际线路中发生接触不良也很危险，应尽量避免，如图
是两种硬导线与螺钉压按式接线柱接法(箭头方向表示拧紧螺钉的方向)，其中不容易造成接触不良
的是____(填“甲”或“乙”)。
灿若寒星制作
灿若寒星制作
7．根据表中所提供的数据，可以确定适宜制作保险丝的是( )
金属 铅 铜 铁 钨
长1 m，横截面积1 mm2的导线在20 ℃时的电阻/Ω
0.206 0.017 0.096 0.053
标准大气压下的熔点/℃
328 1 083 1 535 3 410
A.铅 B．铜 C．铁 D．钨
8．关于保险丝，下列说法正确的是( )
A．只要电路里装了保险丝就能起到保险作用 B．选用额定电流越小的保险丝就越好
C．保险丝材料的特点是电阻比较大，熔点比较低 D．保险丝越粗越保险
9．关于家庭用电，下列说法正确的是( )
A．家庭电路中电流过大，一定是电路发生了短路
B．连入电路中的用电器总功率越大，干路中的电流就越大
C．保险丝熔断了，可以用铜丝或铁丝代替
D．空气开关跳闸后，重新闭合开关就可以了
10．在家庭电路中空气开关的主要作用是( )
A．保证电路中的电压不变 B．保证电路中的电流不变
C．在电流超过规定值时，会自动切断电路 D．保护人体的安全
11. CCTV“广而告之”栏目曾播放过一段公益广告(如图所示)，图中的电视机与其他用电器是____
联连接的。通过插座接入电路的用电器同时工作时，电路中消耗的总功率过大，引起干路中的电流
_______，根据焦耳定律可知，干路上的电流产生过多的_______，使导线的温度急剧升高，从而烧
坏插座和干路的导线，容易引起火灾。
12．家庭电路中短路或超负荷运行很容易引发火灾，为了避免此类事故的发生，家庭电路中必须安
装____________________；如果家用电器内部导线的绝缘皮破损，人体接触家用电器金属外壳时容
灿若寒星制作
灿若寒星制作
易发生触电事故，为防止此类事故的发生，家用电器的金属外壳应该_______。
13．(2015，盐城)在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰；②开关里的两线
头相碰；③两孔插座中的两线头相碰，其中会引起电路中熔丝熔断的是( )
A．①② B．①③ C．②③ D．①②③
14．教学楼里安装了40 W的电灯54盏，现在该照明电路的总保险丝熔断了，而备用的只有额定
电流为5 A的保险丝，那么下列比较合适的做法是( )
A．将两根保险丝并联使用 B．将三根保险丝并联使用
C．将保险丝接长使用 D．将一根保险丝接入电路
15．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法
正确的是( )
A．火线上的保险丝应该改装到零线上
B．甲处应装用电器，乙处应装开关
C．当用电器功率增大时，通过保险丝的电流就增大
D．当保险丝熔断后，可以用铜丝代替
16．家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器插头
插入插座时，家里所有的用电器全部停止了工作。关于这种现象以及形成的原因，以下说法正确的
是( )
A．可能是这个插座的火线和零线原来就相接触形成了短路
B．可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C．可能是插头插入这个插座时，导致火线和零线相接触形成了短路
D．可能同时工作的用电器过多，导致干路中总电流过大，保险装置跳闸
17．电给我们生活带来了极大的方便，但使用不当也会造成危险。小明家电能表的几个重要参数如
图所示，家中铺设电路所用的电线允许通过的最大电流为15 A，家中已有用电器的总功率为2 200
W，最近又准备购买一台电热水器，性能指标如下表所示。这种电热水器是否适合他家使用呢？小
明对这个问题进行了认真地研究。
灿若寒星制作
灿若寒星制作
(1)添置这么大功率的用电器，是否超过电能表的负荷？请你通过计算写出你的看法。
(2)如果安装了这台电热水器，家中所有用电器同时工作时的最大电流将达到______A，家中电路所
用的电线_______(填“能”或“不能”)承受。
(3)通过以上问题的研究，你认为如果他家购买了这台电热水器，在使用时应该采取什么措施？请
你为他家提出建议(要求正确提出一条建议即可)。
答案：
1. 电压 总电流
2. B
3. 用电器总功率过大 发生短路
4. 火 短路
5. B
6. 并联 越大 串联 甲
7. A
8. C
9. B
10. C
11. 并 过大 热量
12. 空气开关(或保险丝) 接地
13. B
14. A
15. C
16. C
17.
(1)接入电路的总功率P＝P用＋P电＝2 200 W＋2 000 W＝4 200 W，而家中允许工作的最大功率P′
＝UI＝220 V×20 A＝4 400 W＞P，所以没有超过电能表的负荷
灿若寒星制作
灿若寒星制作
(2) 19 不能
(3)换用较粗的导线或用电器交叉使用
初中物理试卷
灿若寒星 制作
19.2《家庭电路中电流过大的原因》—人教版九年级物理同步练习(解析版)
19.2《家庭电路中电流过大的原因》—人教版九年级物理同步练习一、单选题1.某同学家里电灯均正常工作，当他把“220V11W的台灯插头入插座后，闭合台灯开关，室内电灯全部炮灭，总开关跳闸，发生这种现象原因可能是（）A. 插座处有短路B. 台灯插头处有短路C. 台灯灯座处有短路D. 台灯开关处有短路2.在家庭电路中，一定不会引发总开关带有漏电保护器跳闸的是（）A. 火线和零线直接连通B. 安装用电器时人体接触火线C. 试电笔笔尖接触火线D. 同时使用多个大功率用电器3.家庭电路中，空气开关的主要作用是（）A. 可以节省电能B. 当电路中电流过大时，自动切断电路C. 保持电路电压不变D. 保证用电器电功率不变4.如图所示家庭电路中，小明闭合开关，灯泡正常工作，再将插头插入插座，闭合电视机开关，电视不工作，但灯泡依然正常发光，于是拔出插头，将测电笔分别插入插座两孔时只有一孔氖管发光。
若电路中只有一处故障，则故障可能是（）A. 插座短路B. 插头短路C. ab间的导线断了D. cd间的导线断了5.保险丝也被称为电流保险丝，IECl27标准将它定义为“熔断体”，电路中需要正确地安置了保险丝。
那么，保险丝就会在电流异常升高到一定的高度和热度的时候，自身熔断，切断电流。
从而起到保护电路安全运行的作用。
以下材料适合制作保险丝的是（）A. 电阻大，熔点高的镍镉合金B. 电阻大，熔点低的铅锑合金C. 遇热极易熔化的塑料D. 遇热电阻急剧减小的半导体材料6.下列有关家庭电路和安全用电的说法正确的是（）A. 使用试电笔时，不能接触笔尾金属体B. 用电器的开关发生短路时，会造成空气开关自动断开C. 站在地面上的人，因碰火线而触电时，漏电保护器会切断电路D. 冰箱使用三脚插头，是为了防止电流过大引起火灾7.在家庭生活中，我们会遇到这些情况：在下述情况中，会造成因电路中电流过大而引发空气开关跳闸的是（）控制灯的开关中两个线头相碰；插座中分别与火线和零线连接的两个线头相碰；电路中增加多个大功率的用电器；插头与插座接熱不良。
九年级物理全册第十九章生活用电第2节家庭电路中电流过大的原因作业课件新版新人教版
【核心素养】(12分) 16．(石家庄期末)现代家庭电器化程度越来越高，用电安全是一个十分 突出的问题。如图所示，用电器接在电压为220 V的电源上，消耗电功率 是1 100 W，电路中还有额定电流为10 A的保险丝及漏电保护器。(在图中 每小题6分，共18分)
9．(徐州中考改编)家庭电路中，当电流过大时会自动切断电路的是( A )
A．保险丝 B．电能表 C．进户线 D．测电笔 10．(泰安一模)小明家里的电灯都正常发光，当他把电炉的插头插入插 座的瞬间，室内电灯全部熄灭，保险丝熔断，产生这种现象的原因可能是
( B)
①电炉的功率太大；②插座处本来有短路；③电炉的电阻丝断了；④电 炉的插头处有短路
第十九章 生活用电
第2节 家庭电路中电流过大的原因
总功率对家庭电路的影响 1．(5分)(盐城一模)学校集体宿舍中的保险丝是按规格安装的，但经常被
烧断，从而造成断电，产生这种现象的原因可能是( D )
A．有一只灯泡的灯丝烧断了 B．开关里的两个键相碰了 C．某个宿舍的电路产生了断路 D．有的宿舍经常使用大功率用电器
(1)由表中的数据，你能得到哪些有关保险丝的知识？写出两条： ①__保__险__丝__越__粗__，__它__的__额__定__电__流__(_或__熔__断__电__流__)_越__大___。 ②__同__规__格__保__险__丝__的__熔__断__电__流__是__额__定__电__流__的__2_倍_________。 (2)小华家有“220 V 40 W”的电灯4盏，功率为60 W的电风扇一台，1 000 W的电热水器一个，请你帮他家选择一种合适的保险丝。

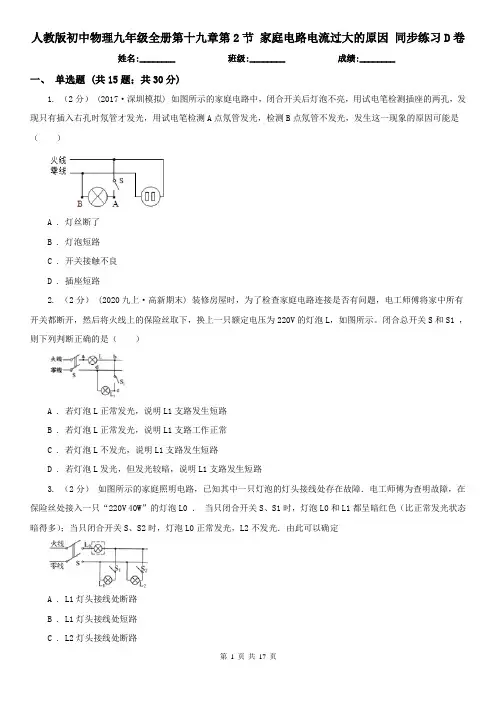

人教版初中物理九年级全册第十九章第2节 家庭电路电流过大的原因
人教版初中物理九年级全册第十九章第2节家庭电路电流过大的原因同步练习D卷姓名:________ 班级:________ 成绩:________一、单选题 (共15题；共30分)1. （2分）(2017·深圳模拟) 如图所示的家庭电路中，闭合开关后灯泡不亮，用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，用试电笔检测A点氖管发光，检测B点氖管不发光，发生这一现象的原因可能是（）A . 灯丝断了B . 灯泡短路C . 开关接触不良D . 插座短路2. （2分） (2020九上·高新期末) 装修房屋时，为了检查家庭电路连接是否有问题，电工师傅将家中所有开关都断开，然后将火线上的保险丝取下，换上一只额定电压为220V的灯泡L，如图所示。
闭合总开关S和S1 ，则下列判断正确的是（）A . 若灯泡L正常发光，说明L1支路发生短路B . 若灯泡L正常发光，说明L1支路工作正常C . 若灯泡L不发光，说明L1支路发生短路D . 若灯泡L发光，但发光较暗，说明L1支路发生短路3. （2分）如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0 ．当只闭合开关S、S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光．由此可以确定A . L1灯头接线处断路B . L1灯头接线处短路C . L2灯头接线处断路D . L2灯头接线处短路4. （2分） (2019九上·砀山月考) 某同学家中的一个电灯不亮了，他用测电笔检查灯座的两个接线头，发现测电笔的氖管都发红光，这是因为（）A . 进户火线开路B . 进户零线开路C . 灯丝熔断D . 发生短路5. （2分）(2020·青山模拟) 如图所示的家庭电路中，闭合开关后灯泡不亮，但保险丝完好，用试电笔检测①②③④四点，发现氖管均发光。

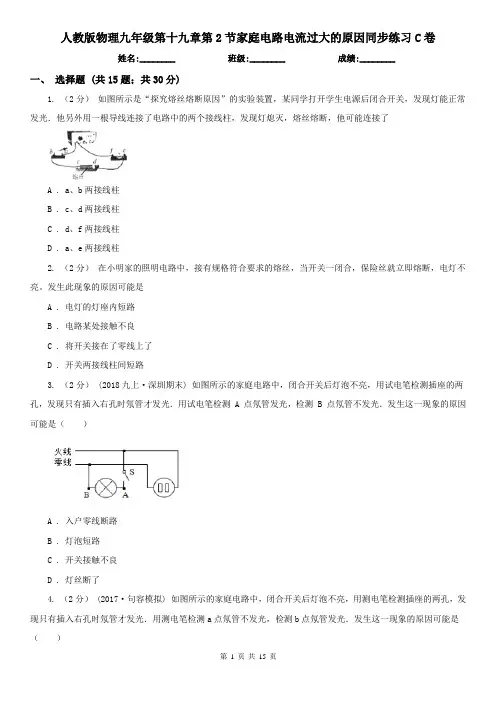

人教版 物理九年级第十九章第2节家庭电路电流过大的原因同步练习C卷
第 1 页 共 15 页 人教版物理九年级第十九章第2节家庭电路电流过大的原因同步练习C卷 姓名:________ 班级:________ 成绩:________ 一、 选择题 (共15题；共30分) 1. （2分） 如图所示是“探究熔丝熔断原因”的实验装置，某同学打开学生电源后闭合开关，发现灯能正常发光．他另外用一根导线连接了电路中的两个接线柱，发现灯熄灭，熔丝熔断，他可能连接了
A . a、b两接线柱 B . c、d两接线柱 C . d、f两接线柱 D . a、e两接线柱 2. （2分） 在小明家的照明电路中，接有规格符合要求的熔丝，当开关一闭合，保险丝就立即熔断，电灯不亮。发生此现象的原因可能是 A . 电灯的灯座内短路 B . 电路某处接触不良 C . 将开关接在了零线上了 D . 开关两接线柱间短路 3. （2分） (2018九上·深圳期末) 如图所示的家庭电路中，闭合开关后灯泡不亮，用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测 A 点氖管发光，检测 B 点氖管不发光．发生这一现象的原因可能是（ ）
A . 入户零线断路 B . 灯泡短路 C . 开关接触不良 D . 灯丝断了 4. （2分） (2017·句容模拟) 如图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用测电笔检测a点氖管不发光，检测b点氖管发光．发生这一现象的原因可能是（ ） 第 2 页 共 15 页
A . 灯泡短路 B . 灯丝断了 C . 开关接触不良 D . 插座短路 5. （2分） 如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（ ）
A . 灯泡L1所在支路正常 B . 灯泡L2所在支路断路 C . 灯泡L3所在支路短路 D . 装好保险丝，合上所有开关后，灯泡都能正常发光 6. （2分） (2018九上·扬州期末) 如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（ ）

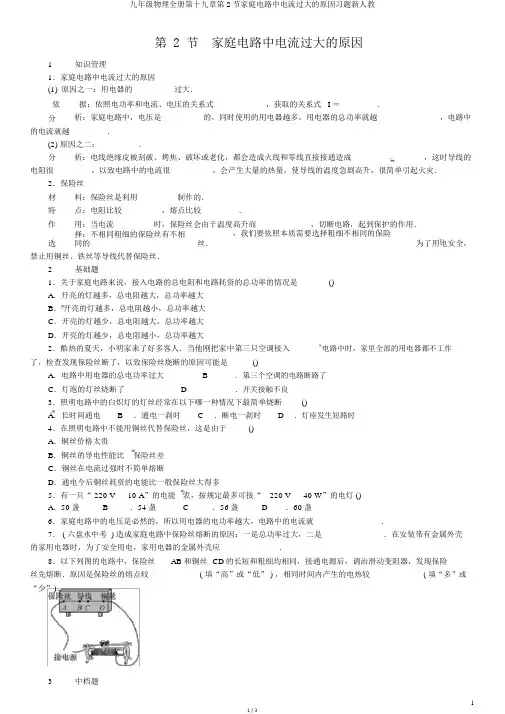

九年级物理全册第十九章第2节家庭电路中电流过大的原因习题新人教
第 2 节家庭电路中电流过大的原因1知识管理1．家庭电路中电流过大的原因(1)原因之一：用电器的 ________过大．依据：依照电功率和电流、电压的关系式________，获取的关系式 I ＝ ________.分析：家庭电路中，电压是 ________的，同时使用的用电器越多，用电器的总功率就越________，电路中的电流就越 ________．(2) 原因之二： ________.分析：电线绝缘皮被刮破、烤焦、破坏或老化，都会造成火线和零线直接接通造成__ ______，这时导线的电阻很 ________，以致电路中的电流很 ________，会产生大量的热量，使导线的温度急剧高升，很简单引起火灾．2．保险丝材料：保险丝是利用 ________制作的．特点：电阻比较 ________，熔点比较 ________．作用：当电流 ________时，保险丝会由于温度高升而________，切断电路，起到保护的作用．选择：不相同粗细的保险丝有不相同的________，我们要依照本质需要选择粗细不相同的保险丝．为了用电安全，禁止用铜丝、铁丝等导线代替保险丝．2基础题1．关于家庭电路来说，接入电路的总电阻和电路耗资的总功率的情况是()A．开亮的灯越多，总电阻越大，总功率越大B．开亮的灯越多，总电阻越小，总功率越大C．开亮的灯越少，总电阻越大，总功率越大D．开亮的灯越少，总电阻越小，总功率越大2．酷热的夏天，小明家来了好多客人．当他刚把家中第三只空调接入电路中时，家里全部的用电器都不工作了，检查发现保险丝断了，以致保险丝烧断的原因可能是()A．电路中用电器的总电功率过大B．第三个空调的电路断路了C．灯泡的灯丝烧断了D．开关接触不良3．照明电路中的白炽灯的灯丝经常在以下哪一种情况下最简单烧断()A．长时间通电B．通电一刹时C．断电一刹时D．灯座发生短路时4．在照明电路中不能用铜丝代替保险丝，这是由于()A．铜丝价格太贵B．铜丝的导电性能比保险丝差C．铜丝在电流过强时不简单熔断D．通电今后铜丝耗资的电能比一般保险丝大得多5．有一只“ 220 V10 A”的电能表，按规定最多可接“ 220 V40 W”的电灯 ()A．50盏B．54盏C．56盏D．60盏6．家庭电路中的电压是必然的，所以用电器的电功率越大，电路中的电流就________．7． ( 六盘水中考 ) 造成家庭电路中保险丝熔断的原因：一是总功率过大，二是________．在安装带有金属外壳的家用电器时，为了安全用电，家用电器的金属外壳应________．8．以下列图的电路中，保险丝AB 和铜丝CD的长短和粗细均相同，接通电源后，调治滑动变阻器，发现保险丝先熔断．原因是保险丝的熔点较________( 填“高”或“低” ) ，相同时间内产生的电热较________( 填“多”或“少”)．3中档题11 / 32 / 39．某学校授课楼里有 12 间教室，每间教室装有 40 W 的日光灯 4 盏．若是你是学校的电工，你应入选择哪一种规格的保险丝 ()A ．5AB ．20AC ．10AD ．12A10．用电巅峰时期，家庭里的白炽灯泡比正常发光要暗一些．这是由于，在用电巅峰时 ()A ．并联用电器增添，电路的总电阻增大B ．并联用电器增添，电路的总电流减小C ．并联用电器增添，家用电器的本质功率减小D ．并联用电器增添，家用电器的额定功率减小11．( 盐城中考 ) 在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰，②开关里的两线头相碰，③两孔插座中的两线头相碰．其中会引起电路中熔丝熔断的是()A ．①②B．①③C．②③ D．①②③12．王强同学家中的保险丝熔断后，正确的做法是 A ．更换额定电流较大的保险丝BC ．马上更换一根相同规格的保险丝D13． ( 襄阳中考 ) 关于家庭用电，以下说法正确的选项是A ．家庭电路中电流过大，必然是电路发生了短路 B ．连入电路中的用电器总功率越大，干路中的电流就越大C ．保险丝熔断了，能够用铜丝或铁丝代替D ．空气开关跳闸后，重新闭合开关就可以了14．( 威海中考 ) 家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里全部的用电器全部停止了工作．关于这种现象以及形成的原因，以下说法正确的选项是()A ． 可能是这个插座的火线和零线原来就相接触形成了短路B ．可能是这个用电器的插头与插座没有形成优异接触，依旧是断路状态C ．可能是插头插入这个插座时，以致火线和零线相接触形成了短路D ．可能同时工作的用电器过多，以致干路中总电流过大，保险装置跳闸15．授课楼里安装了 40 W 的电灯 54 盏，现在该照明电路的总保险丝熔断了，而备用的只有额定电流为5 A 的保险丝，那么比较合适的做法是()A ．将两根保险丝并联使用B ．将三根保险丝并联使用C ．将保险丝接长使用D．将一根保险丝接入电路16．( 茂名中考 ) 以下列图，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能以致电路 ________，使空气开关跳闸．17．( 北海中考 ) 小军姐弟俩为妈妈庆祝母亲节，他们已用电饭锅做饭、电磁炉蒸鱼、开着油烟机炒菜，刚启动烤箱烤鸡时，家里的空气开关“跳闸”了，原因可能是__________________ ；小军暂不使用烤箱，在手湿的情况下重新合上空气开关 ( 连续炒菜 ) ，这个做法 ________( 填“吻合”或“不吻合” ) 安全用电原则．18．为了防范电流过大将用电器中心部件烧毁，好多用电器都装如同下列图的“保险管”，如图中甲、乙是两个熔断电流为“ 10 A ”和“ 20 A ”的某种型号“保险管”的截面图 ( 保险丝的资料相同 ) ，那么 ________图保险管的熔断电流为“ 10 A ”，你的原因是它的保险丝电阻________( 填“大”或“小” ) ．4 拓展题19．( 黔西南中考 ) 安全用电至关重要，如小明家某天正在煮饭，突然跳闸，全部电器不通电，请帮他解析出现的可能原因并提出合理建议．2()．用铜丝或铁丝代替保险丝．先消除故障再更换保险()参照答案第 2 节家庭电路中电流过大的原因知识管理1．(1) 总功率P ＝UI P必然大大 (2) 短路短路小大 2. 铅锑合金大低过大熔断额U定电流基础题1． B 2. A 3.B 4.C 5.B 6.越大7. 短路接地8. 低多中档题9． C 10. C 11. B 12. D 13. B 14. C 15. A 16. 短路 17. 用电器的总功率过大不吻合18. 乙大拓展题19．若是家中的用电器突然全部停止工作，经检查发现是空气开关跳闸了，即电路中电流过大造成的，有两种可能：短路或总功率过大．建议：大功率用电器不能够同时使用．33 / 3。

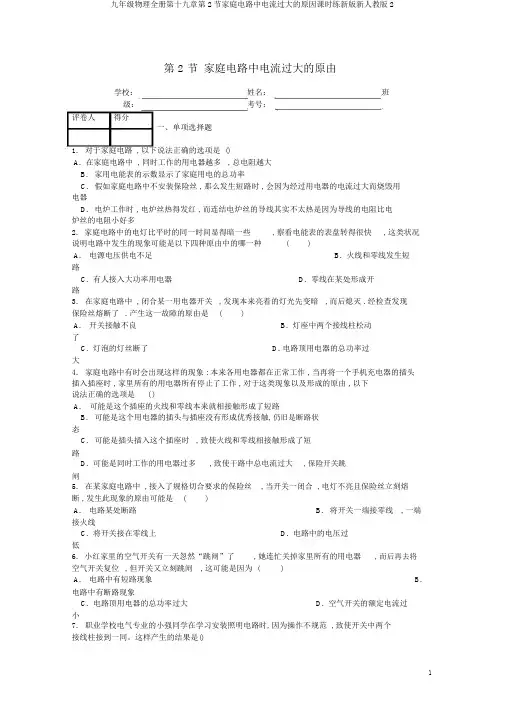

九年级物理全册第十九章第2节家庭电路中电流过大的原因课时练新版新人教版2
