UPS工频和高频的区别
UPS工频机和高频机的区别
UPS工频机和高频机的区别1.在结构上工频机设有内置逆变器输出隔离变压器,UPS输出与负载是隔离的.高频机没有此变压器,逆变器模块直接与负载连接.1.1逆变器部分的区别:工频机的逆变器采用的是全桥式结构(四个逆变器),逆变器工作时,其中一组桥臂的驱动频率是50HZ(即工频),配有输出变压器.高频机的逆变器采用的是半桥式结构(两个逆变器),逆变器工作时,逆变器都是由PWM高频信号驱动,一般不配输出变压器,而是用电感线圈代替.相比较而言,工频机抗干扰能力强,过载容量大.1.2整流器部分的区别:工频机整流部分采用传统的晶闸管或二极管桥式整流,直流总线电压为310V左右,在整流部分前加入输入变压器或者大容量的电感线圈滤波.高频机整流部分采用含PFC电路的升压整流电路,直流总线电压为+410V和410V.高频机采用PFC电路提高了输入功率因数,降低了输入干扰,但控制电路比工频机复杂,可靠性低.相反工频机为了降低输入干扰,采用了增加硬件的办法,可靠性高,但是成本也高,体积大.1.3 DC/DC(即电池到直流总线电路)部分的区别:工频机DC/DC采用一个晶闸管或二极管来控制电池正极与直流总线的通断;高频机DC/DC采用BOOST开关电源电路来使电池电压转换为+410V和410V的直流总线电压工频机线路简单,只有一个晶闸管和二极管的压降(相当于电池直接连接到直流总线),电池能耗少;相反高频机线路复杂,需要在电池和直流总线之间增加高频开关电路,电池能量损耗大.2.在性能上:2.1工频机有隔离直流功能:此变压器能有效将逆变器输出的直流分量与负载隔离,很好保护负载的安全,特别对于开关类以及感性类负载时很有必要的.而高频机没有:由于没有此变压器,当UPS逆变器中点电压发生飘移时,逆变器输出的直流分量直接送给负载,对于开关类及感性类负载造成短路烧毁负载及UPS的逆变器模块.特别当UPS IGBT故障击穿时其直流母线电压直接加在负载上是非常危险的.2.2工频机有抗冲击的能力:由于变压器属于磁—电储能器件.当负载发生阶跃突变时,动态响应性能好,即抗冲击能力强.而高频机抗冲击能力弱:没有储能器件缓冲,其输出特性较软,无法抗拒负载冲击.2.3工频机纯净输出正弦波:变压器属于感性器件,与输出滤波电容组成LC低通道滤波电路,净化了UPS输出.高频机由于逆变调制频率较高,UPS输出的谐波分量较大,易造成电缆及设备发热老化.2.4工频机有效抑制零地电压:由于变压器的隔离作用,能有效抑制零地电压,保证网络数据的安全.高频机:无有效一直零地电压的能力.2.5工频机为工业机型:工频机在设计上属于工业类机型,能适应较恶劣电源环境和使用环境.高频机从设计上讲是最求低成本,其可靠性较差,应在较好的环境中使用.2.6工频机的缺点:较高频机重,由于变压器使用有色金属制造,成本比高频机高.高频机优点:重量较轻,体积小.省去了变压器,降低了制造成本.总结:工频机控制电路简洁高效,可靠性高,单体积大,重量大,噪音偏高,价格高.高频机电路稍显复杂,可靠性比工频机低,单输入功率因数高(省电),题极小,重量轻,噪音小,价格便宜.。

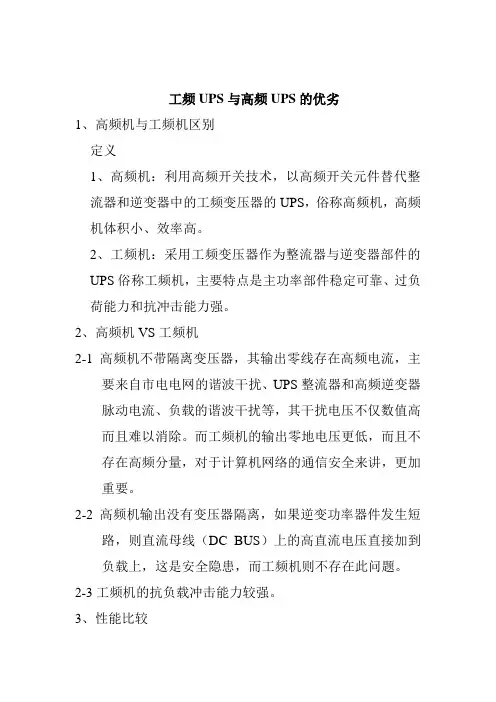

工频UPS与高频UPS的优劣
工频UPS与高频UPS的优劣
1、高频机与工频机区别
定义
1、高频机：利用高频开关技术，以高频开关元件替代整
流器和逆变器中的工频变压器的UPS，俗称高频机，高频机体积小、效率高。
2、工频机：采用工频变压器作为整流器与逆变器部件的
UPS俗称工频机，主要特点是主功率部件稳定可靠、过负荷能力和抗冲击能力强。
2、高频机VS工频机
2-1高频机不带隔离变压器，其输出零线存在高频电流，主要来自市电电网的谐波干扰、UPS整流器和高频逆变器脉动电流、负载的谐波干扰等，其干扰电压不仅数值高而且难以消除。
而工频机的输出零地电压更低，而且不存在高频分量，对于计算机网络的通信安全来讲，更加重要。
2-2高频机输出没有变压器隔离，如果逆变功率器件发生短路，则直流母线（DC BUS）上的高直流电压直接加到负载上，这是安全隐患，而工频机则不存在此问题。
2-3工频机的抗负载冲击能力较强。
3、性能比较
序号比较的指标、性能高频UPS 工频UPS
1 过载能力一般较强
2 抗输入浪涌能力一般较强
3 输出抗冲击、短路能力一般较强
4 输入PF值0.99 0.7
5 整机效率85～90% 75～8 5%
6 功率密度高小
7 零地电压相对较差，有高频分量相对较好
8 输出级元器件多少
9 功率器件容量小大
10 故障时器件损坏程度高低
11 可靠性一般好
12 可维护性较复杂简易
13 重量轻重
14 体积小大
15 与发电机适应力较差好
从以上的比对中可以清晰的看出工频机在很多的方面优于高频机。
对于可靠性要求较高的一些重要、关键部位的电源保护方案还应以工频机为首选。
高频UPS及工频UPS对比
方案
优点
缺点
高频UPS
（1）占地面积小；
（2）重量轻；
（3）损耗低；
（4）价格低；
（5）各个功率段，各厂家均能生产，属于市场主流产品。
（1）采用IGBT整流技术，由于耐压低，可靠性相比工频机低（但新一代UPS采用三电平技术此问题已决绝）；
（2）逆变器直接挂负载，抗负载冲击能力弱，降低了逆变器的可靠性。
工频UPS
（1）采用可控硅整流技术，可靠性高；
（2）输出配升压变压器，抗冲击能力强，降低了负载突变和短路对UPS的影响。
（1）占地面积大。
（2）重量重；
（3）效率低；
（4）大部分厂家仅生产小功率工频UPS，且部分厂家已经不再生产工频UPS。
UPS系统由于涉及学术性很强的专业技术问题，建议用户咨询UPS业界的主流源自备生产厂商，获取进一步的权威解释。
工频UPS和高频UPS介绍
工频UPS
输出或输入、输出均配隔离变压器 较强 较强 较强 相对较好 可达0.92 85%~95% 较重
是否配隔离变压器 过载能力 抗输入浪涌能力 输出抗冲击、短路能力 零地电压差 输入功率因数 整机效率 重量
体积 功率器件容量
UPS AVR Inverter
较小 小
Surge Protection
– 只要你用电 就要PCM –
PCM 集团 不间断电源（UPS）系统基础知识
UPS
AVR
Inverter
Surge Protection
2
POWERCOM Group
Global Global Leader Leader in in Power Power Protection Protection
UPS AVR Inverter SurgeOM Group
Global Global Leader Leader in in Power Power Protection Protection
3.工频UPS和高频UPS的性能比较
指 标 高频UPS
否 一般 一般 一般 有高频分量 可达0.99 85%~97% 较轻
POWERCOM Group
Global Global Leader Leader in in Power Power Protection Protection
UPS
AVR
Inverter
Surge Protection
POWERCOM Group
Global Global Leader Leader in in Power Power Protection Protection
较大 大
6
POWERCOM Group

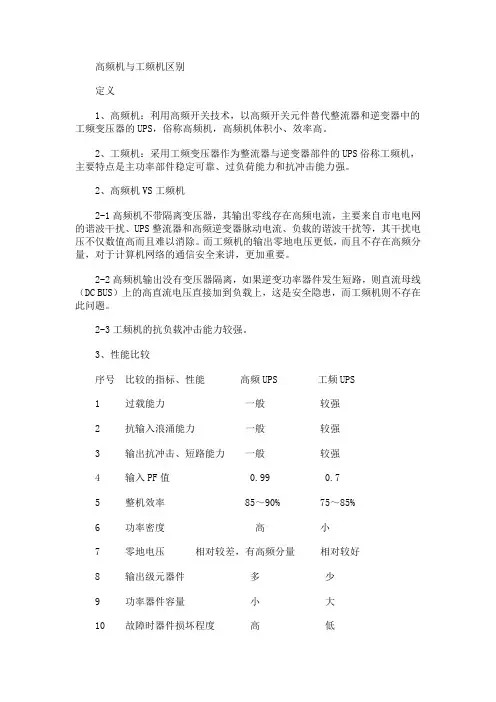

工频和高频机区别
高频机与工频机区别定义1、高频机：利用高频开关技术，以高频开关元件替代整流器和逆变器中的工频变压器的UPS，俗称高频机，高频机体积小、效率高。
2、工频机：采用工频变压器作为整流器与逆变器部件的UPS俗称工频机，主要特点是主功率部件稳定可靠、过负荷能力和抗冲击能力强。
2、高频机VS工频机2-1高频机不带隔离变压器，其输出零线存在高频电流，主要来自市电电网的谐波干扰、UPS整流器和高频逆变器脉动电流、负载的谐波干扰等，其干扰电压不仅数值高而且难以消除。
而工频机的输出零地电压更低，而且不存在高频分量，对于计算机网络的通信安全来讲，更加重要。
2-2高频机输出没有变压器隔离，如果逆变功率器件发生短路，则直流母线（DC BUS）上的高直流电压直接加到负载上，这是安全隐患，而工频机则不存在此问题。
2-3工频机的抗负载冲击能力较强。
3、性能比较序号比较的指标、性能高频UPS 工频UPS1 过载能力一般较强2 抗输入浪涌能力一般较强3 输出抗冲击、短路能力一般较强4 输入PF值0.99 0.75 整机效率85～90% 75～85%6 功率密度高小7 零地电压相对较差，有高频分量相对较好8 输出级元器件多少9 功率器件容量小大10 故障时器件损坏程度高低11 可靠性一般好12 可维护性较复杂简易13 重量轻重14 体积小大15 与发电机适应力较差好从以上的比对中可以清晰的看出工频机在很多的方面优于高频机。
对于可靠性要求较高的一些重要、关键部位的电源保护方案还应以工频机为首选一、定义1、高频机：利用高频开关技术，以高频开关元件替代整流器和逆变器中的工频变压器的UPS，俗称高频机，高频机体积小、效率高。
2、工频机：采用工频变压器作为整流器与逆变器部件的UPS俗称工频机，主要特点是主功率部件稳定可靠、过负荷能力和抗冲击能力强。
二、主要区别1、高频机不带隔离变压器，其输出零线存在高频电流，主要来自市电电网的谐波干扰、UPS整流器和高频逆变器脉动电流、负载的谐波干扰等，其干扰电压不仅数值高而且难以消除。
UPS的工频机与高频机的区别
UPS的工频机与高频机的区别一、概述UPS是计算机机房的主要组成部分之一，是整个数据系统的基础设施的基础。
多年来UPS和空调作为数据系统的左膀右臂起到了举足轻重的作用。
比如UPS 宕机可视整个系统瘫痪，而空调又何尝不是如此，某银行系统就是因为空调机故障，因机内温度上升而宕机达四小时之久，造成了巨大损失。
在现代数据中心的基础设施中又引进了机柜、布线和一些软性指标，不论哪一项出了纰漏都会导致系统故障。
当然，电源是最基本的，没有了电就一切“免谈”。
既然如此，作为系统运行基本保障的UPS就成了重中之重，而且这种电源设备的供电寿命比其他设备要长得多。
这就提出了一个问题，选择UPS要有前瞻的眼光，一定要注意它的先进性，否则设备刚装上不到两年就已从市场上销声匿迹了，由于存在着买不到备件的风险，这就为维修埋下了隐患，使UPS的高可用性失去了保障。
UPS发展的方向是高频化、小型化、智能化和绿色化。
因为小型化可以节省投资、提高效率、节约空间等。
小型化的前提是高频化，只有高频化才可实现小型化。
小型化的第一个目标就是取消输入/输出隔离变压器。
以前由于技术、器件和材料的原因，给UPS加入了输入/输出隔离变压器，使得产品笨重、性能差、耗能大和价格贵。
后来由于新器件的问世，在1980年由美国IPM公司首先推出的新方案成功地取消了输入隔离变压器，近几年又由于技术的进一步发展和成熟，推出了半桥逆变器变换方案，又成功地取消了输出隔离变压器，使UPS的性能又有了很大程度的提高，这就是人们所说的高频机，它进一步使UPS缩小了体积、改善了性能、减轻了重量、提高了效率、降低了成本和提高了可靠性。
所以国际上的知名公司大都放弃了带有输出隔离变压器UPS的生产，一律改为高频机。
目前市场上所谓的“工频机”UPS已到了考虑退路的时候了。
在国外已没有了所谓“工频机”这个概念，我国所以还保留了生产工频机的一片沃土，这完全依赖于某些用户对新事物的不敏感和对老产品的眷恋。
工频UPS与高频UPS的区别和优势
工频UPS与高频UPS的区别和优势1、工频UPS工作原理存在的优越性1.1 工频UPS采用数字信号处理技术确保测量数据快速、灵活，从而产生快速的控制变量，确保对充电器及逆变的实时控制。
1.2 工频UPS比高频UPS具有更强大的短路保护能力及更强大的过载能力。
1.3 由于中国市电环境的极不稳定和易受到一些外部情况的干扰，所以对短路保护能力及过载能力的要求也更高。
采用工频UPS将极大地提高负载设备的安全性与稳定性。
2、工频UPS硬件配置存在的优越性2.1 从技术上考虑，工频UPS比高频UPS多增加输出变压器(1) 工频UPS独有标配的输出变压器，使电流隔离免受输入干扰。
在计算机机房环境中，有些外部设备存在大的干扰输入，这些干扰容易造成电流波动，影响负载的安全。
因此，电流隔离对于这些领域尤为重要。
(2) 高频UPS为了降低产品成本则不含这些组件，相应的电流稳定性就不如工频UPS。
2.2 工频UPS设备零部件设计的优越性(1) 工频UPS的零部件可根据客户的规格和需要设计，每个零部件都能承受较高的额定功率且具有较长的寿命，旨在确保用户设备操作过程的安全与持久。
(2) 高频UPS在设计上旨在降低成本，所以其零部件仅符合最低的额定功率要求。
2.3 工频UPS设备寿命的优越性中大功率工频UPS单机系统的平均无故障时间为20万小时，并机系统将超过50万小时，而高频UPS的平均无故障时间均不超过5万小时。
(1) 根据工频UPS销售经验，许多单机系统都能正常工作15年以上的时间。
(2) 工频UPS的设计方向就是延长系统持续工作的寿命，以符合需要长寿命保障的一些应用领域。
所以，即便是工频UPS早期的投入较高频UPS大，但在15年以上的时间内都无需要更换设备，而且备品备件在停产后的后备储存期也相对的比高频UPS长很多。
(3) 高频UPS设计寿命仅为3～5年，5年后大部分设备就需要更换。
而且备品备件的储备也极其有限。
2.4 方便的前端维护工频UPS系统自行维护时间很长，而高频UPS系统自行维护时间较短。
UPS工频机和高频机的区别
一UPS工频机和高频机的区别1.在结构上：工频机设有内置逆变器输出隔离变压器,UPS输出与负载是隔离的.高频机没有此变压器,逆变器模块直接与负载连接.1.1逆变器部分的区别:工频机的逆变器采用的是全桥式结构(四个逆变器),逆变器工作时,其中一组桥臂的驱动频率是50HZ(即工频),配有输出变压器。
高频机的逆变器采用的是半桥式结构(两个逆变器),逆变器工作时,逆变器都是由PWM高频信号驱动,一般不配输出变压器,而是用电感线圈代替.相比较而言,工频机抗干扰能力强,过载容量大.1.2整流器部分的区别:工频机整流部分采用传统的晶闸管或二极管桥式整流,直流总线电压为310V左右,在整流部分前加入输入变压器或者大容量的电感线圈滤波.高频机整流部分采用含PFC电路的升压整流电路,直流总线电压为+410V和410V.高频机采用PFC电路提高了输入功率因数,降低了输入干扰,但控制电路比工频机复杂,可靠性低.相反工频机为了降低输入干扰,采用了增加硬件的办法,可靠性高,但是成本也高,体积大.1.3 DC/DC(即电池到直流总线电路)部分的区别:工频机DC/DC采用一个晶闸管或二极管来控制电池正极与直流总线的通断;高频机DC/DC采用BOOST开关电源电路来使电池电压转换为+410V和410V的直流总线电压工频机线路简单,只有一个晶闸管和二极管的压降(相当于电池直接连接到直流总线),电池能耗少;相反高频机线路复杂,需要在电池和直流总线之间增加高频开关电路,电池能量损耗大.2.在性能上：2.1工频机有隔离直流功能:此变压器能有效将逆变器输出的直流分量与负载隔离,很好保护负载的安全,特别对于开关类以及感性类负载时很有必要的.而高频机没有:由于没有此变压器,当UPS逆变器中点电压发生飘移时,逆变器输出的直流分量直接送给负载,对于开关类及感性类负载造成短路烧毁负载及UPS的逆变器模块.特别当UPSIGBT故障击穿时其直流母线电压直接加在负载上是非常危险的.2.2工频机有抗冲击的能力:由于变压器属于磁—电储能器件.当负载发生阶跃突变时,动态响应性能好,即抗冲击能力强.而高频机抗冲击能力弱:没有储能器件缓冲,其输出特性较软,无法抗拒负载冲击.2.3工频机纯净输出正弦波:变压器属于感性器件,与输出滤波电容组成LC低通道滤波电路,净化了UPS输出.高频机由于逆变调制频率较高,UPS输出的谐波分量较大,易造成电缆及设备发热老化.2.4工频机有效抑制零地电压:由于变压器的隔离作用,能有效抑制零地电压,保证网络数据的安全.高频机:无有效一直零地电压的能力.2.5工频机为工业机型:工频机在设计上属于工业类机型,能适应较恶劣电源环境和使用环境.高频机从设计上讲是最求低成本,其可靠性较差,应在较好的环境中使用.2.6工频机的缺点:较高频机重,由于变压器使用有色金属制造,成本比高频机高.高频机优点:重量较轻,体积小.省去了变压器,降低了制造成本.小结:工频机控制电路简洁高效,可靠性高,单体积大,重量大,噪音偏高,价格高.高频机电路稍显复杂,可靠性比工频机低,单输入功率因数高(省电),题极小,重量轻,噪音小,价格便宜.二两者之间的比较1、高频机与工频机的特点UPS按设计电路工作频率分为工频机和高频机，工频机和高频机的结构特点如下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工频机和高频机的区别
1、UPS工作原理存在的优越性
①工频UPS，用数字信号处理技术确保测量数据快速、灵活，从而产生快速的控制变量，确保对充电器及逆变的实时控制。
②工频UPS比高频UPS具有更强大的短路保护能力及更强大的过载能力。
③由于中国市电环境的极不稳定和易受到一些外部情况的干扰，所以对短路能力及过载能力的要求也更高。
采用工频UPS，将极大地提高负载设备的安全性与稳定性。
2、工频UPS硬件配置存在的优越性
⑴从技术上，工频UPS比高频UPS多增加了输入和输出变压器
①工频UPS独有标配的输入/输出变压器，使电流隔离免受输入干扰。
在工业环境中，有些外部设备是大的干扰输入，如泵、发动机等等。
这些干扰容易造成电流波动，影响负载的安全，因此，电流隔离对于这领域尤为重要。
②高频UPS为了降低产品成本则不含这些组件，相应的电流稳定性就不如工频UPS。
⑵工频UPS设备零部件设计的优越性
①工频UPS的零部件可根据客户的规格和需要设计，每个零部件都能承受较高的额定功率且具有较长的寿命，旨在确保用户设备操作过程的安全与持久。
②高频UPS在设计上旨在降低成本，所以其零部件仅符合最低的额定功率要求。
⑶对工业的苛刻环境有极强的适应性
工频UPS主要设计在苛刻的工业环境下使用，防护等级达到了IP54，而高频UPS不具备这种适应能力。
①工频UPS设计的定位就是在工业环境中工作，如石化、电力、交通运输行业等等。
应用于各种苛刻的工业室外环境，防止外部输入干扰，如高温、高湿、粉尘、震动、腐蚀、爆炸危险型气体及一些无法预测的环境。
②工频UPS可适应环境0～55℃，相对湿度0～95％，防尘、防雨水。
诸如中国海洋石油公司，中国石化公司这样规模的大公司选择使用的工频UPS产品，就是因为它具备高可靠的苛刻工业室外环境适应能力。
③高频UPS不是专为工业环境设计，所以只能安装在清洁的、较安全的、可预测的环境中。
如安装于空调房、低温、无尘等环境。
⑷工频UPS设备寿命的优越性
工频UPS设计寿命超过20年，而高频UPS设计寿命为3～5年。
①根据工频UPS销售经验，许多设备都能正常工作15～30年。
②工频UPS的设计方向就是延长系统持续工作的寿命，以符合需要长寿命保障的一些应用领域，如石化厂或电站。
所以，即便是工频UPS早期的投入较高频UPS大，但在20年以上的时间内其产品都无需要更换设备，而且备品备件在停产后的后备储存期也相对的比高频UPS长很多。
③高频UPS设计寿命仅为3～5年，5年后设备就需要更换。
而且备品备件的储备也极其有限。
⑸方便的前端维护
工频UPS系统自行维护时间很长，而高频UPS系统自行维护时间较短。
①工频UPS设计有方便的前端维护，并可在系统停产后长时间的提供备品备件，方便维护，且工频UPS使用和维护服务期都超过20年。
②高频UPS的购买、使用以及更换时间相对较短。
3、工频UPS输出的电源质量存在的优越性
①工频UPS独有的输入输出变压器。
使电流隔离免受输入干扰的同时，也将提高最终电源输出的质量。
在像石化领域一类的恶劣工业环境中，输出电源质量的优劣，将直接影响整个工厂设备、人员的安全性及生产能力。
②商务型的UPS并不具备上述组件，所以也不具备如此强大的功能。
4、工频UPS过载切换存在的优越性
①工频UPS设计有强大的过载能力。
当设备过载时，由于其具有的过载能力强，所以UPS切换至旁路运行的可能性很小。
这将大大增加系统的安全性。
因为当切换至旁路运行时，则意味着负载不再由逆变器或蓄电池供电。
②高频UPS的过载能力相对工频UPS较低，当发生意外过载时，容易由UPS 切换至旁路运行，这将会把系统置于一个极不稳定的状态，增加了旁路开关因瞬时过载而跳闸的可能性，影响了系统的安全性。
