ZPDY-II中频电源控制柜说明书
ZPDY-II 中频电源控制柜说明书
ZPDY-II 中频电源 1
一、概述
ZPDY-II 型中频电源控制器，采用单片机为主控制元件，运用数字处理及控制 技术，具有速度快、精度高，控制功能强大等优点，而中频电源广泛应用于冶金、 石油等加热设备中。
二、功能
2.1控制器具有IGBT过流、输出过载、过温故障保护及状态自锁显示功能。
2.2 控制器具有频率、占空比参数的设置及更改功能。
2.3 控制器具有延时开机、延时停机及延时参数设置更改的功能。
2.4控制器具有IGBT输出电流、输出频率、占空比等显示功能。
三、 使用条件和环境温度
3.1 输入电源 : 三相四线交流 380V 50Hz
3.2 输出电源 :
单相 400-1500Hz 0-650-750-800-1300-1500-1600V
3.3输出电源功率：最大值 并联:650V-750V-800V 125A
串联:1300V-1500V-1600V 62.5A
3.4 环境温度 :-40? —+85?
3.5 相对湿度 :,85%(25?)
四、 操作面板功能
4.1 功能按键:为各功能项切换键。
4.2 增加按键:数值按循环值增加“ 1”。
4.3 减小按键:数值按循环值减小“ 1”。
4.4 起动按键 : 按下起动按键起动中频电源。
4.5 停止按键 : 按下停止按键停止中频电源。
4.6 LED 显示: 用于显示功能项及各功能项参数。各功能表如下 :
ZPDY-II 中频电源 2
注:1、U、d任意一个参数设为OFF时，即关闭了定时开机、定时关机功能（启 动电源后为长期运行 ） 。
2、US dS显示的数据1分钟刷新一次。
4.7 发光管指示 : 用于显示当前状态。
电源指示 : 当控制器有电源时，电源指示灯亮。
运行指示 : 当系统正常运行时，运行指示灯亮 ; 当系统故障停机或停机时，运行
指示灯灭。
待机指示 : 定时关机后，运行指示灯亮且待机指示灯亮，为待机状态 ;LED 显示
‘ d' “距再开机延时间值”。
过温指示:散热器的温度过高（大于80??5?）时过温指示亮，且LED显示
‘ HE。过载指示：当IGBT中电流大于“ IGBT运行电流保护设定值”运行一段时
间，过载指示灯亮，且LED显示‘ HA。
过流指示：当IGBT瞬间过流时，过流指示灯亮，且 LED显示‘ Hb'。
4.8 数据设置后延时 2 秒记忆。
五、使用方法
5.1 设定及显示
5.1.1 本产品在首次使用时须知 :上电延时 3秒后各部件进入可使用状态。如需 定时开、关机功能，请设置开机运行时间与停机延时时间 ; 如不需定时开、关机功 能（即开机长期工作 ），请确定“开机运行时间”设定与“停机延时时间”设定，至 少有一个为OFF状态。
5.1.2 可设置的参数：‘ H频率（400- 1500Hz）; ‘p'占空比（10-90%）; ‘ U'运 行时间设定值（3-900）分钟；‘d'停机时间设定值（3-900）分钟；‘s'自启动延时时 间（2-100） 秒（暂不设定 ）。
注意:1、U d两参数均可设定为关（OFF），当其中任意一个参数为 OFF时，将 关闭延时开关功能。
2、‘ U d'两参数均不设定为 OFF延时开、关机功能被打开。
5.1.3启动后显示的参数依次为‘ AA当前运行电流（IGBT输出）；‘ US正常 运行时间的累计；‘ Ds'距离再开机的时间；‘ H运行频率（可在运行时间调 整）;‘P'
ZPDY-II 中频电源 3
运行占空比（可在运行时调整）;‘SP IGBT运行电流保护值；‘ U运行时间设 定值’d'停机时间设定值。
5.1.4 本产品在首次使用时需要调试 （完善了温度闭环控制时就不在需要调试
了），例:（ 静态测试即抽油机不工作 ）一口 1300米的井，将负载接至变压器的
（0- 700V）上，在频率1443Hz以及占空比80%寸，不到80分钟便可将抽油杆外露部分
加热到 80-90?。
5.2 调试方法
1300米左右的井一般要接 （0-750V） 并联。
5.2.1启动电源前将频率设定在1400Hz左右，占空比设定在40流右，然后启 动，查看电流（以下没有特殊说明，电流均指IGBT输出电流，可以用钳型表，也可 按功能键查看‘ AA'）。
5.2.2 如果你认为加热的功率不理想 （过大或过小 ），可以按功能键切换到‘ P'
在运行状态下调（减小或增加）占空比，就电缆而言，变压器输出 75-85A，加热功
率应足够了。
5.2.3 如果要使功率达到最大，在上边第‘ 5.2.2 '的条件下将占空比加至
90%，然后增加或减小频率使电流增加，直到电流不再增加，此时输出功率最大。
5.2.4 动态运行时，油会带走一部分热量，即抽油杆的温度会比静态时偏低， 可能需要观察一段时间 （2 小时 ）以确定油温度在 40-60?。
注:在整个过程中，电流不能大于？IGBT电流保护设定值？即不能出现过流，否 则控制器会自动保护 （ 保护后需断电复位 ） 。
5.3 在运行过程中有一个待机状态，此时控制器运行指示灯亮且待机指示灯
亮、LED显示‘ d'及停机距开机的延时时间。待机状态下功能键不起作用，可以 停机设定后重新开机 ; 如需要维护时，须断电。
5.4 故障显示意义及诊断
541 ‘ HA过流即IGBT输出电流大于“ IGBT电流保护设定值”。
542 ‘ HB IGBT过流，属于IGBT保护之列，当出现此故障时IGBT管极有可 能已经损坏，要做详细的检测 （ 确定无问题后，方可使用 ） 。
543 ‘HE散热器温度过高（大于80?），要检查风桶的四个风机、 热继电器以及排风扇是否有损坏。
六、附图为参考安装接线图
ZPDY-II 中频电源
4
ZPDY-II 中频电源
5
ZPDY-II 中频电源 6
电气控制柜使用说明书
电气控制柜使用说明书
在进行电气控制柜的安装、运转、保养、检修之前，请务必熟读此说明书和其他相关资料，并正确使用。如果在使用过程中出现不正常情况，敬请及时和相关技术人员联系。
请在熟练掌握有关控制柜说明书之后再进行安装使用。
检修或长时间不用时，必须将电气控制柜内的空气开关及前级电源断开，以保护人身和设备安全。
一、 使用环境的要求
使用电压：360VAC420VAC．并能在油泵和振动电机同时起动时电压降辐小于5%
相对温度：≤80%
温度：-20℃～50℃
控制柜（包括机械设备上的所有电器）应安装在防雨、防尘的厂房内。
二、开机准备
首先送上三相电源，交流电压表指示正常后，再打开急停按钮，触摸屏应显示主画面，点触主画面“”，进入功能选择画面，点触“状态显示”，进入状态显示画面以便观察设备准备情况。
1． 油泵:在操作面板上按下“油泵启动”按钮，起动油泵，再按下“油泵停止”按钮停止油泵，试验油泵电机的运行情况。
2． 接板、搅拌、下振、2次分料以及玛垛升降和玛垛进退电机：在操作面板和触摸屏的手动操作画面上分别按住相应电机的按钮启动相应电机，运行正常再松开按钮相应动作停止，实验这七个电机的运行情况。
“功能选择”画面和“状态显示”画面如下：
三、 手动操作
１. 将“手/自动”转换开关转到“手动”位置进入控制状态。
２. 在操作面板中，启动油泵电机。
３. 在触摸屏操作画面中，点触“手动操作”。进入画面：
在该画面中点触相应按钮即可得到相应的效果。
有光电感应开关部分的操作控制：
1) 升压头:升冲头的前提条件是冲头不在上限位(冲头上限位感应开关不亮,其它相同),否则无法操作。点触“压头升”，压头升阀与溢流阀灯亮，压头上升。到上限位（感应开关灯亮，其它相同）自动停止。
2) 降压头：降压头的前提条件是料车在后限位、压头不在下限位。点触“压头降”，压头降阀与溢流阀灯亮，压头下降到下限位自动停止。

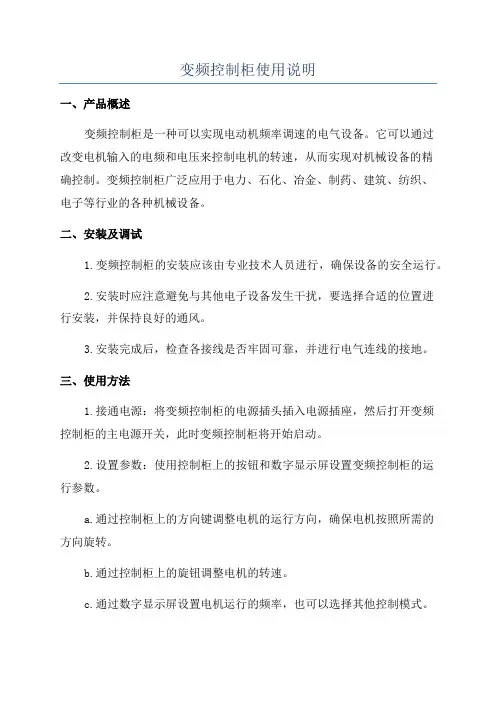

变频控制柜使用说明
变频控制柜使用说明
一、产品概述
变频控制柜是一种可以实现电动机频率调速的电气设备。它可以通过改变电机输入的电频和电压来控制电机的转速，从而实现对机械设备的精确控制。变频控制柜广泛应用于电力、石化、冶金、制药、建筑、纺织、电子等行业的各种机械设备。
二、安装及调试
1.变频控制柜的安装应该由专业技术人员进行，确保设备的安全运行。
2.安装时应注意避免与其他电子设备发生干扰，要选择合适的位置进行安装，并保持良好的通风。
3.安装完成后，检查各接线是否牢固可靠，并进行电气连线的接地。
三、使用方法
1.接通电源：将变频控制柜的电源插头插入电源插座，然后打开变频控制柜的主电源开关，此时变频控制柜将开始启动。
2.设置参数：使用控制柜上的按钮和数字显示屏设置变频控制柜的运行参数。
a.通过控制柜上的方向键调整电机的运行方向，确保电机按照所需的方向旋转。
b.通过控制柜上的旋钮调整电机的转速。
c.通过数字显示屏设置电机运行的频率，也可以选择其他控制模式。 3.运行控制：在完成参数设置后，按下启动按钮，电机将开始运行。可以通过变频控制柜上的停止按钮随时停止电机的运行。
四、注意事项
1.使用之前，请读取变频控制柜的产品说明书，了解产品的安全操作规程。
2.变频控制柜的操作必须由专业人员进行，不得擅自改动操作参数。
3.使用过程中要注意防止水、火及其它有害气体进入控制柜内部，以免引发故障。
5.不得将变频控制柜暴露在高温、高压、高湿等恶劣环境中，以免对设备造成损坏。
6.变频控制柜的维护应由专业人员进行，定期检查电气系统和冷却系统，并进行必要的清洁和维修。
五、故障排除
1.如发现变频控制柜无法启动，请检查电源是否正常，是否插入电源插座，主电源开关是否打开，是否有输入电压等问题。
2.如发现电机无法运行，请检查电机运行的方向设置是否正确，转速设置是否正常，是否有异常报警等问题。
3.如发现变频控制柜散热不良，可能导致过载保护或设备过热，请停止使用，并检查冷却系统是否正常，散热器是否清洁等问题。
自动控制柜安装使用说明书
自动控制柜安装使用说明书
第一章 产品概述
1.1 产品说明
自动控制柜是一种用于控制和监测电气设备的装置。它采用先进的自动化技术，可以实现对电气设备的合理控制和高效运行。本产品适用于各类工业生产设备、商业建筑物和住宅楼宇等场所，具有安装方便、使用简单等特点。
1.2 产品特点
- 可实现对电气设备的自动化控制和监测；
- 支持多种类型的电气设备；
- 具有可靠的安全保护功能；
- 易于安装和维护。
第二章 安装前注意事项
2.1 安装环境选择 请确保安装环境干燥、通风良好，并避免阳光直射、高温或潮湿环境。避免将自动控制柜安装在易燃、易爆等特殊环境中。
2.2 安装位置选择
选择安装位置时，请确保离其他电气设备、电源线路和易燃易爆物品的距离符合相关规定。同时，安装位置应平整、稳定，便于日常操作和维护。
2.3 供电要求
自动控制柜应连接到稳定可靠的电源上，供电电压应符合产品标识上的要求。请将电源线路接地良好，避免出现电击或漏电危险。
第三章 安装步骤
3.1 检查配件完整性
在安装之前，请仔细检查配件包是否完整。若有配件缺失或损坏，请及时联系售后服务人员。
3.2 拆卸包装
打开产品包装箱，并逐一取出产品和配件。 3.3 安装底座
根据安装需要，将底座固定在安装位置上。确保底座平稳固定，不松动。
3.4 安装自动控制柜
将自动控制柜安装在底座上，并按照安装孔的位置使用螺丝固定。确保自动控制柜与底座紧密连接。
3.5 连接电源线路
根据产品标识上的电源要求，正确连接电源线路。请确保接线正确、接触可靠，并检查线路是否有漏电现象。
第四章 使用说明
4.1 供电接通
在接通电源之前，请确保自动控制柜的开关处于关闭状态。接通电源后，请等待片刻，直到自动控制柜启动完成。
4.2 参数设置 根据实际需求，可以通过按键或面板上的控制按钮进行相关参数的设置。请按照产品说明书中的操作指南进行设置。
4.3 故障排除
智林ZL-II型中控说明书
智林多媒体中央控制系统
使用说明书
ZL-II型 1 目录
概述
第一章 智林多媒体中央控制系统简介
安装使用注意事项
功能介绍
主要指标
配件清单
第二章 智林多媒体中央控制系统安装方法
智林多媒体中央控制系统安装接线示意图
投影电动幕电源接线方法
第三章 串口/RS232/红外接口控制方法
串口控制方法
红外遥控器代码的学习和录入方法
第四章 智林多媒体中央控制系统使用说明 2 概述
智林多媒体中央控制系统具有良好的稳定性和兼容性，基本可以实现对目前市面上绝大部分的投影兼容。产品外观美观大方，接线方法简单，投影机，电动幕，展示台，计算机的控制通过16个键来完成，操作简单，易上手。除此之外，还有功能强大的红外学习功能。软件界面简单易操作。所以，智林多媒体中央控制器可广泛应用于多媒体电教室以及多媒体会议室。
第一章 ZL-II型中央控制系统简介
安装使用注意事项
为确保设备使用的可靠性以及操作人员的安全，请在安装，使用，维护时，遵守以下事项：
1、为确保操作的安全，请保证电源线接地良好，务必保证随产品提供的三相插头插入地线有效的标准三脚电源插座，确保设备输入电源为：220V50Hz(±10%)的交流电。
2、为防止受潮和漏电，请勿将设备置于过冷或过热的地方，务必保证设备工作环境的干燥，阴雨潮湿天气或长时间不使用时，请关掉设备电源总闸。
3、控制系统设备在工作时会发热，所以务必保证设备工作环境的良好通风，以免由于温度过高而导致设备的损坏。
4、由于控制系统设备内部有较高的电压输入，所以，非专业人士未经许可，请不要试图私自拆开机箱设备，不要私自维修，以免发生以外事故或者使控制设备损坏加剧。
5、请在安装和接线前关闭设备电源，本机串口定义非标准，请使用本机配给线的串口线。
功能介绍
ZL-II型中控具有以下特点：
