项目十五 电解法生产烧碱
3．隔膜材料
隔膜是整个电解槽中最重要的组成部分。它是隔 膜电解槽中直接吸附在阴极上的多孔型材料层，用它 将阳极室和阴极室隔开。对隔膜材料的要求是： (1) 应具有较强的化学稳定件，既耐酸又耐碱的腐 蚀，并应具有相当的机械强度，长期使用不宜损坏； (2) 必须保持多孔及良好的渗透性，能使阳极液维 持一定的流速且均匀地透过隔膜，并防止阳极液与阴 极液的机械混合；
我国金属阳极电解槽的常用槽型及主要部件的规 格见表12-1。
化学工业出版社ຫໍສະໝຸດ 图12-2 C30-III型金属阳极隔膜电解槽
化学工业出版社
表 12-1 我国金属阳极电解槽常用槽型及主要部件一览表
槽 型 项 目 阳极片规格，mm 阳极片数量，片 复合棒规格，mm 复合棒重量，kg 铁网重量，kg 阴阳极间距，mm 钛法兰垫圈 A 2× 240× 800 80 □24×24 330 133 10.5 聚四氟 3-Ⅰ 30-Ⅱ B 32× 320× 800 60 □27×27 366 130 9.5 天然胶 34× 330× 800 66 □29×29 370 130 9 天然胶 36× 400× 809 48 □32×33 365 130 8.5 天然胶 30-Ⅲ -ⅠB 33.4× 280× 750 112 □27×27 640 208 10 天然胶 -ⅡB 37× 560× 750 56 □33×33 436 201 7.5 聚四氟 47
化学工业出版社
(5) 氢气的纯度及压力
电解槽产生的氢气纯度是很高的，其体积分数一 般在99%（干基）以上。为防止空气与氢气混合发生 爆炸，一般电解槽氢气系统都是保持微正压49~98Pa 下操作。
(6) 电流效率
电流效率为实际产量与理论产量的比值。电流效 率是电解槽的一项重要的技术经济指标，与电能消耗、 产品质量以及电解操作过程关系十分密切。较先进的 隔膜电解槽的电流效率为95%~97%。
化学工业出版社
2．开、停车的操作
(1) 开车前的准备工作
① 送电前与厂总调度室联系，确认盐水供应及其 他公用系统没有问题，方可进行下一步操作。
② 仔细检查电解槽槽尾、氯气压力计、氢气压力 计、氯气取样管、氢气取样管是否齐全好用，检查氯、 氢水封等处是否处于正确状态，检查单槽氯、氢压力 计是否齐全好用。
化学工业出版社
在生产中，一般采用添加过量的Na2CO3和NaOH 除去Ca2+、Mg2+杂质；为了控制SO42-的含量，采用加 入氯化钡的方法。精盐水的质量应达到以下指标：
NaCl 含量 ≥315 g/L Ca2+、Mg2+总量 <10 mg/L SO42-含量 NaOH 过碱量 <5 g/L 0.07~0.6 g/L Na2CO3 过碱量 0.25~0.6 g/L
化学工业出版社
(3) 应具有较小的电阻，以降低电压损失；
(4) 材料易得，制造成本低。
石棉是一种硅酸盐纤维状矿物质，具有耐酸耐碱 的特性，能够比较全面地满足上述要求，所以自20世 纪20年代以来一直使用石棉作为隔膜材料。
化学工业出版社
4．隔膜电解槽
隔膜电解槽是隔膜电解法生产的主要设备。早期 的隔膜电解槽是水平安装的，但电流密度小，占地面 积大，相对成本高，后来逐渐被立式隔膜电解槽取代。 各种隔膜电解槽的结构虽然不尽相同，但基本构件中 都包括槽盖、阳极组合件和阴极组合件。 如图12-2为C30-III型金属阳极隔膜电解槽的结构 示意图。
无机化工生产技术与操作
化学工业出版社
项目十五 电解法生产烧碱
化学工业出版社
电解法生产烧碱在制得烧碱的同时还生产氯气和 氢气，所以工业上电解法生产烧碱也称氯碱工业。
它是基础化学工业之一，它的产品烧碱和氯气在 国民经济中占有重要地位，广泛用于纺织工业、轻工 业、冶金和有色冶金工业、化学工业和石油化学工业 等部门。 电解法生产烧碱，根据电解槽结构、电极材料和 隔膜材料的不同可分为水银法、隔膜法和离子交换膜 法。
化学工业出版社
(2) 开车及开车后的检查工作
① 接到送电指令后，立即打开盐水支管阀门。继 续往电解槽注盐水，关闭充氮阀门，迅速拔掉封槽胶 塞，在全部电解槽列充满液体且碱液管都有阴极液流 出后，立即报告厂总调度室可以送电。
② 根据阴极液流量调节入槽盐水量，维持电解槽 液面正常。 ③ 送电后，迅速检查电槽情况，检查电槽液面、 碱液流量、盐水注入情况，总槽电压及对地电压等是 否正常，铜导板温升是否正常。
化学工业出版社
二、隔膜法制烧碱的工艺条件分析与选择
1．阳极材料
由于电解槽的阳极是直接地持续地与化学性质十 分活泼，且腐蚀性较强的湿氯气、盐酸和次氯酸等接 触，因此阳极材料应具有较强的耐化学腐蚀性，同时 具有对氯的过电压低，导电性能良好，机械强度高而 且易于加工，来源广泛和使用寿命长等特点。 目前氯碱工业上使用最广泛的是钌钛金属阳极。
化学工业出版社
电解法生产烧碱除原料易得、生产流程较短外， 主要有以下三个特点。
①能耗高 电解法生产烧碱的主要能耗是电能，其 耗电量仅次于电解法生产铝。 ②氯与碱的平衡 电解法制烧碱所得到的烧碱与氯 气的产品的质量比恒定为1:0.88，但一个国家或地区 对烧碱和氯气的需求量，是随着化工产品生产的变化 而变化的。
化学工业出版社
④ 送电后，通知分析工分析各支管、总管氯气纯 度、氯气中含氢量及氢气纯度，并随时掌握变化情况。
⑤ 控制室内必须设专人负责仪表监视，与氯氢处 理岗位密切联系，调节氯氢压力。 ⑥ 刚通电时，必须关闭氢气总管至氢气冷却塔的 入口阀门，氢气管道的压力通过氢气水封槽维持，亦 即氢气水封槽上放空管放空同时必须保证槽尾氢气管 压力符合工艺控制指标。
化学工业出版社
2．阴极材料
阴极材料要具有耐氯化钠、氢氧化钠的腐蚀，导 电性能良好，且氢在电极上的过电位要低等特点。隔 膜电解槽常见的阴极材料有铁、铜、镍等。由于铁的 耐氯化钠、氢氧化钠等的腐蚀性好且具有导电性能好、 氢的过电压低的优点，是一种质优价廉的阴极材料。 使用寿命可长达40年。为了便于吸附隔膜及易于使氢 气和电解液流出，立式隔膜电解槽的阴极一般采用铁 丝编成网状，也有用冲孔铁板。
化学工业出版社
③ 检查槽间铜导板是否连接好，检查电解槽周围 是否有金属棒或其他物件搭接。
④ 检查盐水总阀门、支管阀门、充氮阀门及盐水 卡子是否齐全好用。 ⑤ 检查检测仪表是否齐全、好用。
⑥ 检查管道、设备有无泄漏或其他故障。
⑦ 检查断槽开关是否准备就绪。
⑧ 送电前2h，通知盐水工段送饱和盐水，注满高 位槽保持溢流。
③腐蚀和污染严重
化学工业出版社
任务一 隔膜法电解制烧碱
一、隔膜法制烧碱的基本原理 二、隔膜法制烧碱的工艺条件分析与选择
三、隔膜法制烧碱工艺流程组织
四、隔膜法制烧碱操作控制要点 五、隔膜法制烧碱生产过程常见故障及排除
化学工业出版社
一、隔膜法制烧碱的基本原理
食盐水溶液中，主要存在四种离子：Na+、Cl-、 H+、OH-。电解槽的阳极通常使用石墨电极或金属涂 层电极；阴极用铁丝网或冲孔铁板；中间的隔膜由一 种多孔渗透件材料做成，多采用石棉，将电解槽分隔 成阴极室和阳极室两部分，使阳极产物与阴极产物分 离隔开，可使电解液通过，并以一定的速度流向阴极。 目前，工业上较多使用的是立式隔膜电解槽，工作原 理如图12-1所示。
化学工业出版社
图12-3 隔膜法盐水精制的工艺流程示意图
化学工业出版社
2．隔膜法制碱工艺流程
化学工业出版社
四、隔膜法制烧碱操作控制要点
电解工段是电解食盐水生产氯气、氢气、烧碱的 主要工序，其岗位主要有金属阳极电解槽看槽岗位、 送碱岗位、干燥岗位、氯气泵岗位、氢气泵岗位。 金属阳极电解槽看槽岗位又是这几个岗位中反应 核心部分，故主要介绍一下该岗位的操作控制要点。
化学工业出版社
图12-1 立式隔膜电解槽示意图
饱和食盐水由阳极 室注入，使阳极室的 液面高于阴极室的液 面，阳极液以一定流 速通过隔膜流入阴极 室以阻止OH-的返迁移。 得到产品氢气、氯气 分别从阴极室和阳极 室上方的导出管导出， 氢氧化钠则从阴极室 下方导出。
化学工业出版社
副反应的发生，不但会降低碱和氯的产量，而且 还会降低电流效率。为了减少副反应的发生，在生产 中采取的主要措施如下。 (1) 采用精制的饱和食盐水溶液并控制在较高的温度 下进行电解，以减少氯气在阳极液中的溶解度。 (2) 保持隔膜的多孔型和良好的渗透率，使能阳极液 正常均匀地透过隔膜，阻止两极产物的混合和反应。 (3) 保持阳极室的液面高于阴极室的液面，用一定的 液位差促进盐水的定向流动而阻止OH-由阴极室向阳 极室的扩散。
化学工业出版社
(2) 盐水的温度
提高温度，可提高电解质的电导率，降低氯气在 阳极液中的溶解度，提高阳极电流效率，同时还可降 低阳极上析出氯气和阴极上析出氢气的过电位。虽然 升高温度对NaCl的溶解度影响不大，但升高温度可提 高NaCl的溶解速度。一般入电解槽前的盐水温度在 70℃左右，电解槽温度控制在95℃左右。
化学工业出版社
三、隔膜法制烧碱工艺流程组织
1．盐水精制工艺流程 盐水的精制主要包括以下步骤。
溶化原盐 原盐的溶解在溶盐桶中进行，化盐用 水来自于清洗盐泥的淡盐水和蒸发工段的含碱盐水。
粗盐水的精制 在反应桶内加入精制剂除去盐水中 的Ca2+、Mg2+和SO42-。 浑盐水的澄清和过滤 在反应桶精制后出来的盐水 含有碳酸钙、氢氧化镁等悬浮物，经过加入凝聚剂预 处理后，在重力沉降槽或浮上澄清器中分离大部分悬 浮物，最后经过过滤成为电解用的精盐水。
化学工业出版社
5．操作条件
(1) 盐水的浓度
电解质溶液的导电是依靠溶液中正负离子的迁移 并在电极上放电而引起的。所以，电导率随电解质溶 液浓度的升高而升高，一直到溶液饱和为止。工业生 产上电解液采用的是NaCl的饱和溶液，其质量浓度为 (315 ± 5)g/L。 普通工业食盐中常含有钙盐、镁盐、硫酸盐等其 他杂质，对电解操作极其有害。故工业用原盐制备的 粗盐水，必须加以精制。
电解法生产烧碱培训
03
电解法生产烧碱的 工艺流程
原料准备
食盐
作为主要原料，通过蒸发、结晶、干燥等工序制 得精制食盐。
纯水
电解过程中需要大量纯水作为冷却剂和电解液。
直流电
提供电解所需的电能。
电解过程
将精制食盐溶解于纯 水中制成食盐水。
通过电极反应，氯气 和氢气分别在阳极和 阴极析出。
将食盐水加入电解槽 中进行电解，生成氯 气和氢气。
02
电解槽的构造与工 作原理
电解槽的构造
阴极
电解槽的负极，用于接 收电流并产生氢气。
阳极
电解槽的正极，用于接 收电流并产生氯气。
隔膜
将阴极和阳极隔开，防 止气体混合，同时允许
电解液通过。
电解液
导电介质，通常为食盐 水或氯化钠溶液。
电解槽的工作原理
01
当电流通过电解液时，水分子在 阴极被还原成氢气，氯离子在阳 极被氧化成氯气。
固废处理
对电解过程中产生的固体 废物进行分类处理，合理 利用资源，减少对环境的 影响。
04
安全操作与防护措 施
安全操作规程
严格遵守操作规程
在电解法生产烧碱过程中 ，应遵循安全操作规程， 确保生产安全。
定期检查设备
设备应定期进行检查和维 护，确保其正常运转，防 止因设备故障导致的安全 事故。
严禁违规操作
电解法生产烧碱的原理
在电解过程中，食盐水溶液中的氯化钠（NaCl）被电解成钠离子和氯离子。同时，水被 电解成氢离子和氢氧根离子。这些离子结合形成氢氧化钠（NaOH）和氢气（H₂）以及 氯气（Cl₂）。
电解法生产烧碱的应用
电解法生产烧碱广泛应用于化工、造纸、纺织、石油等工业领域，是重要的基础化工原料 之一。
初中工业制烧碱的化学方程式
初中工业制烧碱的化学方程式烧碱，即氢氧化钠，是一种重要的化学品。
它广泛应用于化工、制药、纺织、造纸等行业，是一种不可或缺的化学原料。
那么，烧碱是如何制备出来的呢？下面我们就来介绍一下初中工业制烧碱的化学方程式。
一、烧碱的制备方法工业上制备烧碱的方法有多种，其中最常见的方法是电解法。
电解法是指利用电解池进行电解反应，将氯化钠（NaCl）水溶液电解制备出氢氧化钠和氯气的过程。
具体步骤如下：1. 将氯化钠溶解在水中，制成一定浓度的氯化钠水溶液。
2. 将氯化钠水溶液倒入电解池中，加入适量的助剂，如氯化钾、氯化钙等，以提高电解效率。
3. 在电解池中，通过直流电源加电，使电解池内部分为阳极和阴极两个电极。
氯化钠水溶液在阴极处发生还原反应，生成氢氧化钠和氢气；在阳极处发生氧化反应，生成氯气。
4. 将电解池中生成的氢氧化钠水溶液进行蒸发，使其浓缩，然后经过结晶、干燥等工艺过程，制备出烧碱。
二、电解反应的化学方程式在电解池中，氯化钠水溶液发生的电解反应可以用化学方程式表示如下：2NaCl + 2H2O → 2NaOH + H2↑ + Cl2↑其中，NaCl表示氯化钠，H2O表示水，NaOH表示氢氧化钠，H2表示氢气，Cl2表示氯气，↑表示气体。
在这个反应过程中，氯化钠水溶液被电解分解成了氢氧化钠、氢气和氯气三种物质。
其中，氢氧化钠是想要制备的目标产物，而氢气和氯气是副产物。
电解反应是一种重要的化学反应，通过它可以制备出许多有用的化学品。
三、烧碱的性质和用途烧碱是一种白色固体，易溶于水，在空气中易吸收水分和二氧化碳而变质。
它具有强碱性，能与酸反应，生成盐和水。
烧碱的主要用途包括：1. 化工行业：用于生产各种有机化学品，如洗涤剂、合成纤维、树脂、橡胶等。
2. 制药行业：用于制备药物、医用消毒剂等。
3. 纺织行业：用于浸染、漂白、定型等工艺。
4. 造纸行业：用于漂白纸浆。
总之，烧碱是一种非常重要的化学品，对于许多行业都有着广泛的应用。
第二组 电解法制烧碱
氢氧化钠：（烧碱 火碱 苛性钠）无水氢氧化钠为白色半透 明，结晶状固体。为一种具有高腐蚀性的强碱，一般为片状或颗 粒形态，易溶于水并形成碱性溶液，另有潮解性，易吸取空气中 的水蒸气。氢氧化钠于水中会完全解离成钠离子与氢氧根离子， 所以它具有碱的通性
涉及的物质
安全使用
吸入：如尘粒浓度不明或超过暴露限值，应 戴用合适的呼吸器 皮肤：使用无渗透性的手套、工作服、工作 鞋或其他防护服装。 眼睛：戴用面罩或化学防溅眼镜
肥皂 玻璃 造纸
含氯漂白剂 有机合成
烧碱
纺织印染 有机合成
氯气
氯化物合成 农药 盐酸
氢气
金属冶炼
氯碱工业产品的用途
电解法制备烧碱的基本原理
电解法是采用电解饱和食盐水溶液生成烧碱，并副产氯气和氢气
直流电电解
饱和食盐水
烧碱、氯气、氢气
电解过程为电化学过程， 当直流电通过电解质水溶液或熔融态电 解质时，产生离子的迁移和放电现象，并在电极上析出物质的 过程。
急救：
吸入：脱离氢氧化钠产生源或搬移患者到新鲜空气处。 眼睛接触：使眼睑张开，用微温的缓流的流水冲洗患处至少
30分钟，在流水下脱去受污染的衣服。
口服：用水充分漱口，如需要用鸡蛋清灌胃（10~15个鸡蛋
）或给患者饮水约250ml。如呕吐自然发生，使患者身体 前倾并重复给水。
储藏与运输 将氢氧化钠储藏于不漏水的镍金容器内， 放置于干净、阴凉的地方，与工作场所和 禁忌物隔离。储存地方应有单独的通风设 备。配置溶液时，应将固体缓慢地加入水 中，以放水溅和气泡。
离子在电极上放电的难易不同， 易放电的离子先放电，难放电 的离子不放电。
离子交换膜法 电解原理
项目十五电解法生产烧碱共59页
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我ห้องสมุดไป่ตู้样成功。——莫扎特
项目十五电解法生产烧碱
16、人民应该为法律而战斗，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而是 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉图 18、制定法律法令，就是为了不让强 者做什 么事都 横行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含 义是财 富。— —爱献 生

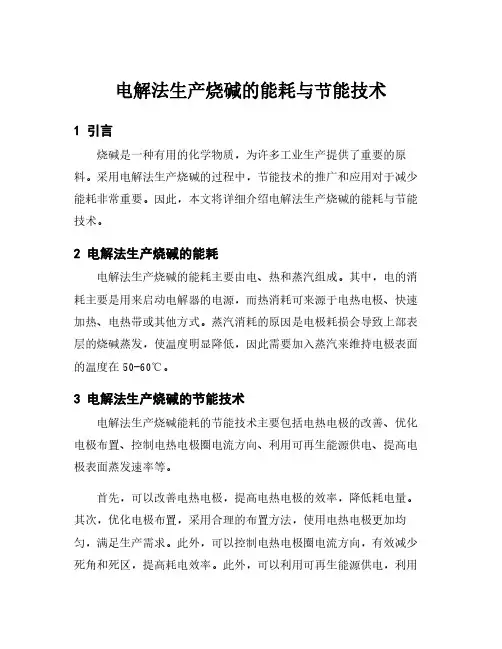

电解法生产烧碱的能耗与节能技术
