精品文档，下载后可随意编辑！ 一、绪论 1.1工程概况 1.1.1概述 路线起点A为K0＋00，终点B为K3＋118.626，全长3.118km。路线按平原重丘区三级公路设计，路基宽7.5m，设计车速30Km/h，采用水泥混凝土路面，设计基准期为20年。 1.1.2沿线自然情况
设计路段为平原重丘区，部分地区纵坡起伏较大，地表植被为稻田、树林，间有水塘。 沿线所出自然区划为IV3区，属东南湿热区，雨量充沛集中，台风暴雨多，水毁、冲刷、滑坡是道路的主要病害，该区水稻田多，土基湿软，夏季炎热。全线地质条件良好，土壤为砂性土。 1.2设计任务 根据地形图上提供的起、终点位置和给定的公路等级进行选线、路基路面的设计和施工组织设计。完成设计所要求的各种设计计算书、设计图表和设计总说明。完成设计资料应达到并符合施工要求。 1.3主要设计指标 （1）公路等级：三级公路 （2）设计速度：30km/h （3）采用水泥混凝土路面，设计年限20年。 （4）道路的使用性质和交通量：交通量年平均增长率为5%，算知道设计基准期内设计车道标准荷载累计作用次数为280次/日，属于重交通等级。 （5）路线设计起始点及设计高程： 起点桩号：k0+000 设计高程：1343.333 精品文档，下载后可随意编辑！ 终点桩号：k3+118.626 设计高程：1385.041 1.4主要技术标准 设计速度：30km/h的三级公路设计标准由«规范» 查得，现列表如下: 表1.1 主要设计标准 规范标准 三级公路 设计速度（km/h） 30 路基宽度（m） 一般值 7.50 最小值 — 车道宽度（m） 3 路肩宽度（m） 右侧硬路肩 一般值 — 最小值 — 土路肩 一般值 0.75 最小值 0.5 圆曲线最小半径（m） 一般值 65 极限值 30 最大纵坡（％） 8 最小坡长（m） 100 最大坡长（m） 4％ 1100 5％ 900 6％ 700 7％ 500 8％ 300 精品文档，下载后可随意编辑！ 竖曲线最小半径（m） 凸形 一般值 400 极限值 250 凹形 一般值 400 极限值 250 竖曲线最小长度（m） 25 停车视距（m） 30 二、 平面设计 2.1设计原则 在路线设计过程中应妥善考虑到远期与近期，整体与局部的关系。结合地形、地址、水文、建筑材料等自然条件，同时对平、纵、横三方面进行终合考虑，协调一致，使平面线形与纵面线形的组合满足汽车动力性能的要求并充分考虑、驾驶员在视觉、心理方面的要求，保持线形在视觉上的联系和心里的协调，同时注意与公路周围环境的配合，并根据公路的使用任务、性质合理利用地形。选择线形在保证平、纵、横设计“合理又合法”的原则下作到平面顺适、纵坡均衡、横面合理，逐步实行标准化。 2.2设计总要求 2.2.1设计要点 （1）路线起点除必须符合公路网规划要求外，对起终点前后一定长度范围内必须作出按路线方按和近期实施的具体设计。 （2）视觉良好，路线平、纵、横各组成部分空间充裕。 （3）诱导视线各种设施所构成的视觉系统，应使驾驶者在是视觉上能预知公路前进方向和路况变化，并能急时采取安全措施。 精品文档，下载后可随意编辑！ （4）线形流畅，景观协调，行车安全，舒适，使驾驶员在视觉上能预知公路前方和路况的变化。 2.2.2平面路线布设的原则和具体方法 公路平面线形由直线、圆曲线和缓和曲线组成。直线应根据路线所处的地形、地物、地貌并综合考虑驾驶者的视觉、心理状态等合理布设。但是直线的最大长度应有所限制，应结合具体情况采取相应的的技术措施。不论转角大小均应设置圆曲线，当不得已而设置小于7度的转角时则必须设置足够长的曲线，当圆曲线半径小于不设超高最小半径时，应设超高，并且用超高缓和段连接。缓和曲线长度还应大于超高过渡段的长度。超高的横坡度按公路等级、计算行车速度，圆曲线半径，路面类型，自然条件和车辆组成等情况确定。一般公路圆曲线应综合考虑设计原则，本段共设15个圆曲线。 2.3平曲线计算 2.3.1确定交点 本拟建公路属于山岭重丘区三级公路，拟建路线全长3118.626米。本着经济美观的原则进行选线。全线确定了15个交点控制路线的大体走向。现将15个交点的坐标列入下表： 交点 坐标 X轴 Y轴
A 2942 1862 466 8081 JD1 2942 2480 466 6851 JD2 2942 8534 466 8390 JD3 2942 4202 466 5211 JD4 2942 6881 466 4546 JD5 2942 1860 466 1390 精品文档，下载后可随意编辑！ JD6 2942 5236 466 1732 JD7 2942 5850 466 1180 JD8 2942 9004 466 2009 JD9 2943 0720 466 1146 JD10 2943 2241 466 2102 JD11 2943 3180 466 1751 JD12 2943 4966 466 4321 JD13 2943 5890 466 2322 JD14 2943 6581 466 3266 JD15 2943 8471 466 2583 B 2943 8684 466 1443
2.3.2角度计算：
计算公式：a 1-2=arctg(y1-y2)/(x1-x2)= arctan △y/△x 角度 数据 结果m
αA-1
arctg (4666581-4668081)/(29422480-29421862) 296.68
α1-2
arctg (4668390-4666851)/(29428534-29422480) 14.26
α2-3
arctg (4665211-4668390)/(29424202-29428534) 216.27
α3-4
arctg (4664546-4665211)/(29426881-29424202) 346.06
α4-5
arctg (4661390-4664546/(29421860-29426881) 212.15
α5-6
arctg (4661732-4661390)/(29425360-29421860) 5.78
α6-7
arctg (4661180-4661732)/(29425850-29425360) 318.04 精品文档，下载后可随意编辑！ α7-8
arctg (4662009-4661180)/(29429004-29425850) 14.72
α8-9
arctg (4661146-4662009)/(29430720-29429004) 333.3
α9-10
arctg (4662102-4661146)/(29432241-29430720) 32.15
α10-11
arctg (4661751-4662102)/(29433180-29432241) 339.5
α11-12
arctg (4664321-4661751)/(29434966-29433180) 55.2
α12-13
arctg (4662322-4664321)/(29435890-29434966) 294.81
α13-14
arctg (4663266-4662322)/(29436581-29435890) 53.80
α14-15
arctg (4662583-4663266)/(29438471-29436581) 340.13
α15-B
arctg (4661443-4662583)/(29438684-29438471) 280.58
说明：若△X〈0且△y〈0，则α=α’+180; 若△X〉0且△y〈0，则α=α’+360 2.3.3偏角计算： 计算公式：α=α1-2-α0-1 偏角 公式 数据 结果 α1 α=α1-2-α0-1
14.26-296.68 77.58
α2 α=α2-3-α1-2
216.27-14.26 -157.99
道路工程课程设计三级公路设计方案说明书

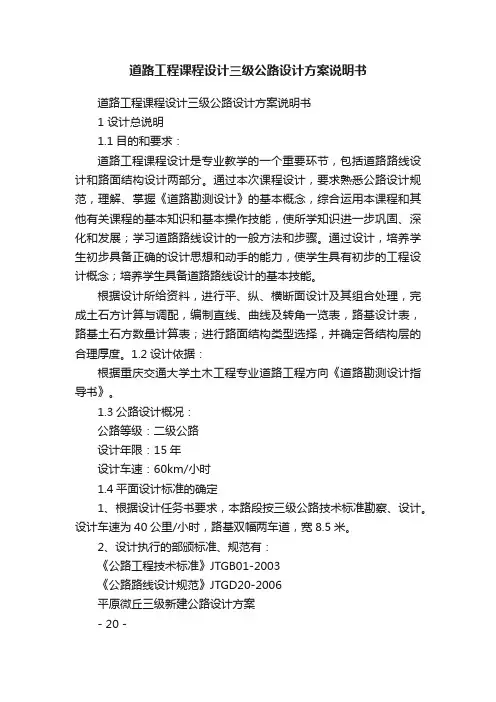

道路工程课程设计三级公路设计方案说明书道路工程课程设计三级公路设计方案说明书1 设计总说明1.1目的和要求：道路工程课程设计是专业教学的一个重要环节，包括道路路线设计和路面结构设计两部分。
通过本次课程设计，要求熟悉公路设计规范，理解、掌握《道路勘测设计》的基本概念，综合运用本课程和其他有关课程的基本知识和基本操作技能，使所学知识进一步巩固、深化和发展；学习道路路线设计的一般方法和步骤。
通过设计，培养学生初步具备正确的设计思想和动手的能力，使学生具有初步的工程设计概念；培养学生具备道路路线设计的基本技能。
根据设计所给资料，进行平、纵、横断面设计及其组合处理，完成土石方计算与调配，编制直线、曲线及转角一览表，路基设计表，路基土石方数量计算表；进行路面结构类型选择，并确定各结构层的合理厚度。
1.2设计依据：根据重庆交通大学土木工程专业道路工程方向《道路勘测设计指导书》。
1.3公路设计概况：公路等级：二级公路设计年限：15年设计车速：60km/小时1.4平面设计标准的确定1、根据设计任务书要求，本路段按三级公路技术标准勘察、设计。
设计车速为40公里/小时，路基双幅两车道，宽8.5米。
2、设计执行的部颁标准、规范有：《公路工程技术标准》JTGB01-2003《公路路线设计规范》JTGD20-2006平原微丘三级新建公路设计方案- 20 -《公路路基设计规范》JTGD30-20041.5路线起讫点地形图比例尺：1：2000；公路等级：三级；起点桩号K0+700，坐标终点桩号K1+320，坐标起点高程：168.68米，终点高程：132.11米。
2 道路参数2.1 道路等级的确定根据所给资料，参照《公路工程技术标准》JTGB01-2003（以下简称《标准》）、《公路路线设计规范》JTGD20-2006（以下简称《路线规范》）确定路线的设计等级，本路段按三级公路技术标准勘察、设计。
设计车速为40Km/小时，路基单幅双车道，宽8.5米。
三级公路毕业设计
XXXX大学本科毕业（设计）论文（XXXX届）题目：XXXXX三级公路设计教学院（部）土木工程学院专业土木工程学生姓名指导教师（XX）评阅人（XX）20 年月日目录前言 (5)1设计总说明 (6)1.1任务依据及资料来源 (6)1.1.1 任务依据 (6)1.1.2 设计资料来源及任务安排 (6)1.2 工程概况 (6)1.2.1 沿线自然地理概况 (6)2.2.1 与周围环境和自然景观相协调 (7)1.3 公路平面总体设计 (8)1.4 施工注意事项 (8)1.5 计算机的应用情况 (8)2 公路技术等级的确定 (10)2.1 公路技术等级 (10)2.2公路技术等级确定 (10)2.2.1交通量组成 (10)2.2.2交通量计算 (11)2.3 三级公路技术指标核算 (12)2.4公路技术标准 (12)2.4.1直线 (12)2.4.2圆曲线 (13)2.4.3缓和曲线 (13)3 平面设计 (16)3.1选线的基本原则 (16)3.2选线的方法 (16)3.3平面线形设计 (17)3.3.1计算偏角及交点间距 (17)3.3.2曲线敷设及桩号计算 (17)3.3.3带缓和曲线的圆曲线计算 (18)3.4平面设计图 (19)4 纵断面设计 (20)4.1 纵断面设计的一般原则 (20)4.2 纵坡设计的要求 (20)4.3 纵坡设计的步骤 (20)4.4 竖曲线设计原理介绍 (21)4.4.1竖曲线的要素 (21)4.4.2竖曲线要素计算 (22)4.5设计相关图纸 (23)5 横断面设计 (24)5.1 横断面设计原则 (24)5.2 横断面的组成 (24)5.2.1 横断面几何尺寸选择 (24)5.2.2各项技术指标 (25)5.3 平曲线加宽设计 (26)5.4 超高设计 (26)6 路基设计 (29)6.1 路基设计的内容与要求 (29)6.1.1 路基断面设计 (29)6.1.2 路基设计要求 (29)6.2 填料的选择及压实标准 (29)6.2.1填料的选择 (29)6.2.2压实标准 (30)7 路面设计 (32)7.1 基本资料 (32)7.1.1设计资料 (32)7.2 轴载换算 (32)7.2.1 我国《公路沥青路面设计规范》换算公式 (32)7.3标准轴载累计作用次数估算 (35)7.4 初步拟定路面层组合方案 (35)7.5 路面厚度设计及验算 (36)7.5.1设计弯沉值 (36)7.5.2容许拉应力 (36)7.6确定石灰土层的厚度 (37)7.7 沥青路面结构层 (37)8 挡土墙设计 (39)8.1 挡土墙设计及验算 (39)8.1.1三级公路重力式路肩墙设计资料 (39)8.1.2破裂棱体位置确定 (39)8.1.3荷载当量土柱高度计算 (40)8.1.4土压力计算 (40)8.1.5土压力作用点位置计算 (41)8.1.6土压力对墙趾力臂计算 (41)8.1.7稳定性验算 (41)8.1.8基底应力和合力偏心矩验算 (42)8.1.9截面内力计算 (42)9 桥涵设计 (44)9.1 桥梁设计及说明 (44)结束语 (45)参考文献 (46)指导老师简介 (488)致谢 (469)前言前言交通运输事业是国民经济的重要组成部分，是国民经济的命脉。
公路毕设计算书
（6）环境污染严重
据美国环境保护机构对各种运输方式造成污染的研究分析，公路运输的汽车是造成环境污染的罪魁祸首，其中有机化合物污染占81%，氮氧化物污染占83%，一氧化碳污染占94%。公路运输造成的污染是水路运输的3.3倍。
关键词公路设计；路基设计；路面设计；排水设计
Abstract
As the development with the social economy, the highway plays more and more important role. This design contains the whole stage in the designing course .
Secondly, in line with utilizing local resources rationally, Consider and at present and volume of traffic increase traffic situation come and determine highway grade topographies, geologies, hydrometorological termeseses natural factors.Through the identifieddesignof indicators,itprovide technical referencefor thetentatively setprogram,whichlay the foundation for thedetermination of the finalroute scheme.
道路勘测毕业设计的计算书
目录目录 (1)1 绪论 (3)1.1 工程概况 (3)1.2 设计任务 (3)1.3 主要设计指标 (3)1.4 主要技术标准 (4)2 平面设计 (5)2.1 设计原则 (5)2.2 设计总要求 (5)2.3 平曲线设计 (6)2.4 超高设计 (8)3 路线纵断面设计 (9)3.1 纵断面设计的总原则及方法 (9)3.2 纵断面设计计算 (11)3.3 纵断面的绘制 (12)4 路基横断面设计 (13)4.1 横断面设计时应收集的资料 (13)4.2 路基横断面形状及高度确定的依据 (13)4.3 路基横断面图绘制 (14)4.4 土石方数量计算 (14)4.5 处理工程 (14)5 路面设计 (15)5.1 路面结构设计原则 (15)5.2 结构层组合设计原则 (15)5.3 路面设计 (15)5.4 路面接缝的设计 (24)6 挡土墙设计 (25)6.1 挡土墙设计原则 (26)6.2 挡土墙施工方法 (26)6.3 挡土墙计算示例 (26)7 涵洞的设计 (27)7.1 涵洞设计的原则 (27)7.2 涵洞洞口加固与防护 (28)7.3 涵长的计算 (28)参考文献 (30)致谢 (31)1 绪论1.1工程概况1.1.1概述路线起点K0距离河岸约23m ，终点K1＋898.731，全长1.899km 。
路线按平原微丘区二级公路设计，路基宽10m ，设计车速60Km/h ，采用水泥混凝土路面，设计基准期为20年。
1.1.2沿线自然情况设计路段为平原微丘区，部分地区纵坡起伏较大，地表植被为稻田、树林，间有水塘。
沿线所出自然区划为IV3区，属东南湿热区，雨量充沛集中，台风暴雨多，水毁、冲刷、滑坡是道路的主要病害，该区水稻田多，土基湿软，夏季炎热。
全线地质条件良好，土壤为砂性土。
1.2设计任务本设计共分五个阶段：（1）路线设计：绘制路线平面图，进行路线纵断面设计。
（2）路基设计：路基横断面设计及土石方计算，路基排水设计。
三级公路改建设计毕业设计精品文档49页
2019 届 交通运输 学院 专 业 交通工程学 号 20091755学生姓名 *******指导教师 ******完成日期 2019 年 06 月 08 日 The Reconstruction Design of Chang Jin Road****改建设计 *******大学毕业设计毕业设计成绩单毕业设计任务书毕业设计开题报告摘要我国低等级公路大多使用时间长、路面状况差，已经不能满足交通发展的要求。
限于经济条件及征地问题，改建成为解决这一问题的主要手段。
****修建时间较长，路面结构较薄，加之路面老化，大部分路段出现比较严重的破损，因此急需对其进行改建。
本设计首先通过对道路现状进行调查及分析，并对交通量及车辆荷载进行分析和预测，以分析结果为依据，提出了在原路面进行补强的改建措施，同时，对改线路段进行了新建路面结构设计。
其次，由于征地及经济要求，本改建设计本着尽量贴近原线形的原则，并结合相关规范标准，对平面、纵断面进行了拟合设计。
平面设计中，除两段曲线半径不满足要求改设为半径为150m和200m的S形曲线外，其他路段不做变动。
由于该路使用时间较长，修建时标准较低，且使用过程中存在路基沉降，因此在纵断面设计中需要进行填挖方的路段较多。
最后，根据《公路路线设计规范》(JTG D20-2019)，对公路横断面的各个组成部分及加宽和超高进行了重新设计。
通过本次改建设计，解决了公路破损、行驶条件差的问题，并阻止路面进一步发展破坏土基。
同时提高了该路的通过能力，使该路能够适应该地区的经济发展。
关键词：公路改建路况调查线形设计横断面AbstractMost low grade highway in China are used for a long time, poor road condition, has been unable to meet the requirements of the development of traffic. Limited to the economic conditions and the problem of land expropriation, renovated is becoming the main means of solving this problem.ChangJin Road has been used for a long time, pavement structure is thin, and the pavement aging most sections of damaged is serious, so it is must to be reconstruction.This design first through the investigation and analysis of the road status, and the analysis and prediction of traffic volume and vehicle load, based on the result, P roposed reinforcement alterations measures in the original pavement at the same time, the new pavement structure design of the reconstruction lines, the new pavement structure design of the line. Secondly, as to the land acquisiction and economy requirements, The Reconstruction design in principle of as close as possible to the original alignment, combined with the relevant normative standards, Design the plan and longitudinal section against this line. In graphic design, in addition to the two section curve radius does not meet the requirements set for the radius of S curve of 150m and 200m, the other sections do not change. Because the road is used for a long time, the construction of low standard, and the subgrade settlement according to the use of it There are many of the design of the longitudinal sections need to be cut and fill, longitudinal section is provided with four vertical curve and uniform radius 100m. Then, according to the <specification of the highway route design> (JTG D20-2019). Redesigned various components of the Cross-section, widening and ultrahigh of the highway.Through this reconstruction design, it solves the problem of road damage and poor driving conditions, and to prevent the further development of pavement damage. At the same time, the road can adapt to the regional economic development.Key Words: highway reconstruction condition investigation alignment design transverse section目录第1章绪论 (1)1.1 设计的意义 (1)1.2 国内外研究现状 (1)1.3 设计解决的问题 (2)1.4 预期成果 (2)第2章道路现状调查 (3)2.1 现状路面结构分析 (3)2.2 现有路面破损调查及分析 (4)2.3 路面弯沉调查及分析 (6)第3章交通量及车辆荷载分析及预测 (8)3.1 现状交通量分析及预测 (8)3.2 现状车辆荷载分析及预测 (8)第4章平面设计 (11)4.1 直线 (11)4.2 曲线 (11)4.3 缓和曲线 (12)4.4 视距 (13)4.5 曲线要素计算 (13)第5章纵断面设计 (16)5.1 坡度 (16)5.2 坡长 (16)5.3 竖曲线 (17)5.4 平纵组合 (18)第6章横断面设计 (19)6.1 行车道 (19)6.2 路肩 (19)6.3 边坡及边沟 (19)6.4 路拱横坡 (19)6.5 弯道加宽及超高 (20)6.6 视距保证 (21)第7章路面结构设计 (23)7.1 面层 (23)7.2 基层 (23)7.3 底基层和垫层 (23)7.4 路面结构验算 (24)第8章结束语 (27)参考文献 (28)致谢 (29)附录A 外文翻译 (30)A.1 原文 (30)A.2 译文 (34)附录B 设计图纸 (38)B.1 ****平面图 (38)B.2 ****纵断面图 (38)B.3 ****横断面图 (38)B.4 ****路面结构图 (38)附录C 附表 (39)第1章绪论1.1 设计的意义随着国民经济的快速发展，交通量的迅猛增长，超重、超载车辆的不断出现，现有旧路难以满足交通运输发展的需要，出现许多严重损坏的路段。
公路毕业设计计算书

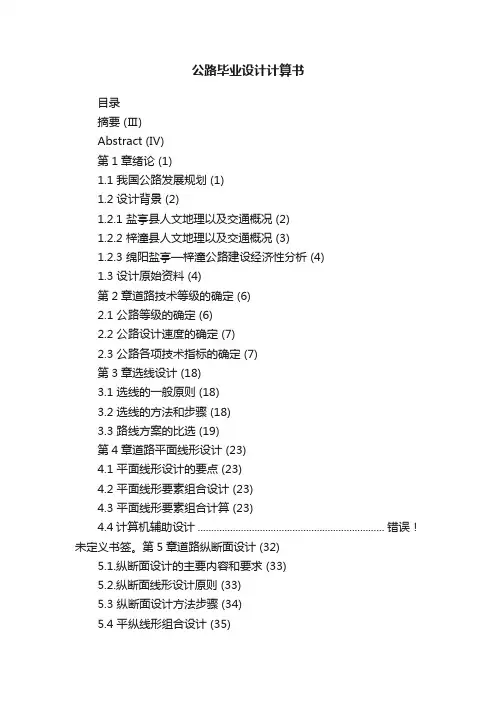

公路毕业设计计算书目录摘要(Ⅲ)Abstract (Ⅳ)第1章绪论 (1)1.1 我国公路发展规划 (1)1.2 设计背景 (2)1.2.1 盐亭县人文地理以及交通概况 (2)1.2.2 梓潼县人文地理以及交通概况 (3)1.2.3 绵阳盐亭—梓潼公路建设经济性分析 (4)1.3 设计原始资料 (4)第2章道路技术等级的确定 (6)2.1 公路等级的确定 (6)2.2 公路设计速度的确定 (7)2.3 公路各项技术指标的确定 (7)第3章选线设计 (18)3.1 选线的一般原则 (18)3.2 选线的方法和步骤 (18)3.3 路线方案的比选 (19)第4章道路平面线形设计 (23)4.1 平面线形设计的要点 (23)4.2 平面线形要素组合设计 (23)4.3 平面线形要素组合计算 (23)4.4 计算机辅助设计 ..................................................................... 错误！未定义书签。
