超级电容器的五个问题
超级电容器
1、么是超什级电容器，超级电容器的类型。
超级电容器就是在电极和电解液两种不同的介质中形成双电层（静电学过程）以达到储存电量的目的。
超级电容器分为双电层电容器，法拉第赝电容和混合电容器。
法拉第赝电容即为电极有法拉第模式的双电层电容器，法拉第模式为在电荷在电极材料中传输中导致电极材料的化学态或氧化状态改变，这种情况下会出现等效电容达到间接储能的效果，与电池的储能相似。
混合电容器即为电容器的两个电极一个为双电层电容器电极一个为赝电容电极。
双电层电容器的电极材料主要为高比表面积的碳类材料，赝电容的电极材料主要为过渡金属氧化物和导电聚合物。
2、电容器与电池能量贮存的不同
电池的能量贮存是间接的，把电能转换为化学能，电极材料感应电流氧化并使电化学活性反应物减少，由此产生电荷在两个电极形成电势差。
电容器的能量贮存为直接的，是利用静电学将正负电荷分布在电容器的两个电极上，是一种没有感应电流的过程。
由于储能过程的方式不同，电容器和电池的循环可逆性不同。
电池在充电过程中电极发生了化学互换，包含了电极反应物的不可逆互换致使电池的循环寿命减少。
电容器储能过程中仅为电荷在电极上的传递转移没有发生化学变化所以循环寿命长。
3、电容器和电池贮存电荷的密度差异
根据举例计算电容器电极板上的一个原子具有的电子为0.18个，相比较而言，电池电极有氧化还原反应，其中每个电活化原子或分子一般有一个到两个价电子电荷，这样对于每个原子的有效面积，电容器用到10％，电池用到20％。
总体上讲电容器的能量密度大大低于电池的能量密度，理想状态下计算电容器的能量密度只有电池的20％。
电容器基于不含水的电解质下能得到高得多的能量密度在含水的电解质中放电时每个电极电压只能降到初始的一半。
4、电容器的特性与优点
1、自由能随着材料的变化程度或电荷保持时限连续变化。
2、电位与充电状态通过lg[X/(1-X)]因于热力学相关，对于赝电容是连续方式，对于双层电容
器是直接为Q。
3、具有电容特性、
4、一般具有高度的可逆性。
5、相应响应于电位的线性调制给出了大致恒定的充电电流曲线，但与材料也有一定关系。
6、常电流放电时给出了电位随时间的衰变，这是电容器的特性。
7、具有较高的功率密度，但是能量密度低。
8、具有较突出的循环能力。
9、具有很小（或没有）活性极化，单电容量可能随温度变化。
10、充电指示与工作状态一致，可与电池一起使用。
11、。
超级电容器基础知识
超级电容器分类（结构）
平板型
在扣式体系中多采用平板状和圆片状的电极， 另外也有另外也有Econd公司产品为典型代 表的多层叠片串联组合而成的高压超级电容 器，可以达到300V以上的工作电压。
卷绕型
采用电极材料涂覆在集流体上，经过绕制 得到，这类电容器通常具有更大的电容量 和更高的功率密度。
流为100A，200F以下的为3A）和规定的频率（DC和大容量的100Hz或小容量 的KHz）下的等效串联电阻。通常交流ESR比直流ESR小，随温度上升而减小。
DC-ESR 在实际情况中，由于电容器存在一定的内阻，充放电转换的瞬间会有一个 电位的突变我们可以利用这一突变计算电极或者电容器的等效串联电阻。
锂离子超级电容器
Li4Ti5O12/AC 不对称电容器体系的概念首度由美国的 Telcordia公司提出。这一混合体系采用以活负极，电解液为商用的锂离子二 次电池电解液（锂盐），能量密度可达每公斤数十瓦（接近铅 酸蓄电池的能量密度水平）。其工作原理如图所示，充电过程 中，正极吸附电解液阴离子，负极则发生锂离子材料的嵌入反 应，放电时则相反。
t
U U0e RC
超级电容器的性能参数—漏电流
图中，EPR为等效并联电阻，代表超 级电容器的漏电流，影响长期储能性 能，EPR通常很大，可以达到几十kΩ， 所以漏电流很小。 2~4μA/F
漏电流和自放电在本质上无差别，机理也基本相同。究其根本在于电 极、电解液或其他与电芯有关的构成部分含有的微量杂质（未除干净的 H2O、气体，材料的纯度等）。
由于超级电容漏电流比较小，所以只要在充电时恒压保持足够长的 时间，那么能量就能储存很长时间，这一点是很有意义的。
当温度升高时，离子的热振动加强，漏电流也会加剧。
电容器在运行中的异常现象和处理方法（二篇）
电容器在运行中的异常现象和处理方法(1)渗漏油。
安装、检修时造成法兰或焊接处损伤，或制造中的缺陷以及在长期运行中外壳锈蚀都可能引起渗漏油，渗漏油会使浸渍剂减少，使元件易受潮从而导致局部击穿。
(2)外壳膨胀。
电容器内部故障(过电压、对外壳放电、元件击穿等)会导致介质分解气体，使外壳内部压力增加造成外壳膨胀，此时应立即采取措施或停电处理，以免扩大事故。
(3)电容器爆炸。
在没有装设内部元件保护的高压电容器组中，当电容器发生极间或极对外壳击穿时，与之并联的电容器组将对之放电，当放电能量散不出去时，电容器可能爆炸。
爆炸后可能会引起其他设备故障甚至发生火灾。
防止爆炸的办法除加强运行中的巡视检查外，最好是安装电容器内部元件保护装置。
(4)温升过高。
电容器组的过电压、过负荷、介质老化(介质损耗增加)、电容器冷却条件变差等原因皆可能使温升过高，从而影响使用寿命甚至击穿导致事故。
运行中必须严密监视和控制环境温度，或采取冷却措施以控制温度在允许范围内，如控制不住则应停电处理。
(5)瓷绝缘表面闪络。
瓷绝缘表面发生闪络的原因是：表面脏污、环境污染、恶劣天气(如雨、雪)和过电压都将产生表面闪络引起电容器损坏或跳闸，为此应对电容器组定期清扫，并对污秽地区采取防护措施。
(6)异常声响。
运行中发生异常声响(滋滋声或咕咕声)则说明内部或外部有局部放电现象，此时应立即停止运行，查找故障电容器。
在处理电容器事故时，运行人员需注意以下事项：(1)停电。
必须先拉开电容器断路器及隔离开关或取下熔断器。
(2)放电。
尽管电容器组已内部自行放电，但仍有残余电荷存在，必须人工放电，放电时一定要先将地线接地端接好．而后多次放电直至无火花和声音为止。
(3)操作时必须带防护器具(如绝缘手套)，应用短路线烙两极间连接放电(因为仍可能有极间残余电荷存在)。
电容器在运行中的异常现象和处理方法（二）电容器是一种常见的电子元件，用于储存和释放电荷，在电路中具有很多重要的作用。
超级电容器串联应用中的均压问题以及解决途径
超级电容器串联应用中的均压问题以及解决途径引言在超级电容器的应用中，由于其额定电压很低(不到3V)，常需要大量的超级电容器串联，又由于经常需要大电流充放电，因此串联中的各个单体电容器上电压是否一致是至关重要的。
如果不采取必要的均压措施，会引起各个单体电容器上电压差别较大，严重影响超级电容器的性能和寿命。
本文对影响均压的各种因素进行了分析并提出了行之有效的解决方案。
1影响均压的因素1.1 容童的偏差对电容器组的影响通常超级电容器容量偏差为-10%一+30%，当电容器组中出现容量偏差较大时，在充电时容量最小的单体电容器首先到达额定电压而单体电容器容量最大的仅充到69%的额定电压，其储能为最小容量电容器的69%其关系为在批量生产电容器组时精选电容量在很小的偏差内提高电容器组的储能是有意义的，但将提高生产成本。
1.2 漏电流对超级电容器组的影响超级电容器多用于储能。
充有电荷后静置状态下的电荷(或电压)保持能力取决于漏电流。
经过相对上的静置时间后，漏电流大的超级电容器保持的电荷(或电压)明显低于漏电流小的。
因此放电时，漏电流大的首先达到放电结束。
而漏电流小的仍保持较多的电荷。
充电时漏电流小的首先达到充电结束。
因此，这时超级电容器组的各单体的电容器充放电能量为式中△U为充放电前漏电流最小和漏电流最大的超级电容器电压之差值。
1.3 ESR的影响由于超级电容器的ESR相对较大，而且反复充电后ESR逐渐变大，ESR大的将越来越大，在充放电时，ESR大的将先于ESR小的达到充放电结束，使其他ESR相对小的充放电不充分，因此在超级电容器串联应用中必须考虑并解决均压问题。
2 无源元件解决方案通常两个以上电容器串联可以采用并联电阻的均压方式。
通常应用于较高电压的整流滤波，电路如图1所示。
图中C1=C2,R1= R2、由于电容器工作时，有电源供电，电容的作用为滤波。
故均压电阻的电流与功耗可以接受，不会影响滤波作用。
对于用于储能的超级电容器，如果仅漏电流的差异，此法还可以，但对均衡高幅值充放电电流，则需要阻值非常小的均压电阻，这个分压电流将由超级电容器提供，使超级电容器的储能变低，在多只大容量电容器串联时是不实用的方法。
超级电容器的分类与优缺点分析

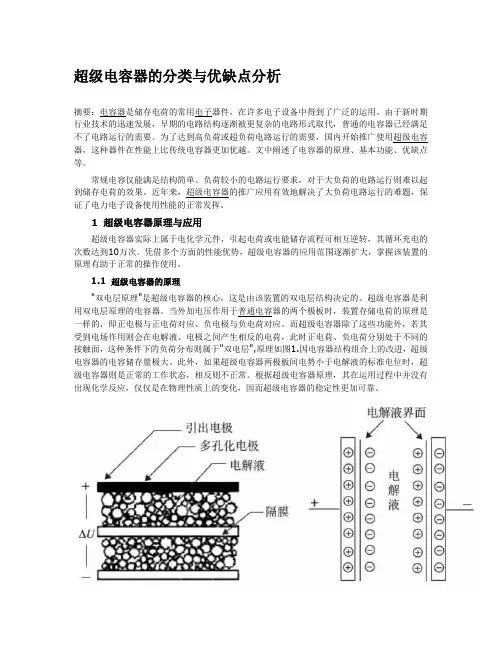

超级电容器的分类与优缺点分析摘要：电容器是储存电荷的常用电子器件，在许多电子设备中得到了广泛的运用。
由于新时期行业技术的迅速发展，早期的电路结构逐渐被更复杂的电路形式取代，普通的电容器已经满足不了电路运行的需要。
为了达到高负荷或超负荷电路运行的需要，国内开始推广使用超级电容器，这种器件在性能上比传统电容器更加优越。
文中阐述了电容器的原理、基本功能、优缺点等。
常规电容仅能满足结构简单、负荷较小的电路运行要求，对于大负荷的电路运行则难以起到储存电荷的效果。
近年来，超级电容器的推广应用有效地解决了大负荷电路运行的难题，保证了电力电子设备使用性能的正常发挥。
1 超级电容器原理与应用超级电容器实际上属于电化学元件，引起电荷或电能储存流程可相互逆转，其循环充电的次数达到10万次。
凭借多个方面的性能优势，超级电容器的应用范围逐渐扩大，掌握该装置的原理有助于正常的操作使用。
1.1 超级电容器的原理"双电层原理"是超级电容器的核心，这是由该装置的双电层结构决定的。
超级电容器是利用双电层原理的电容器。
当外加电压作用于普通电容器的两个极板时，装置存储电荷的原理是一样的，即正电极与正电荷对应、负电极与负电荷对应。
而超级电容器除了这些功能外，若其受到电场作用则会在电解液、电极之间产生相反的电荷，此时正电荷、负电荷分别处于不同的接触面，这种条件下的负荷分布则属于"双电层",原理如图1.因电容器结构组合上的改进，超级电容器的电容储存量极大。
此外，如果超级电容器两极板间电势小于电解液的标准电位时，超级电容器则是正常的工作状态，相反则不正常。
根据超级电容器原理，其在运用过程中并没有出现化学反应，仅仅是在物理性质上的变化，因而超级电容器的稳定性更加可靠。
图1 超级电容的结构原理1.2 超级电容器的应用目前，超级电容器凭借强大的储存容量及存储性能，在许多大中小型设备中得到了普遍运用，且涉及到的行业较为广泛。
超容主要失效形式-巨力公司版权所有
超级电容器失效形式
根据超级电容器工作原理及结构特点，其失效形式主要有以下情况1、容量下降、内阻增加
这是超级电容器失效的主要形式，当超级电容器长期超负荷工作、或高温下长时间工作，可能会出现此现象。
通常规定，超级电容器容量下降至标称值的70％或内阻增加至标称值的3倍时认为器件失效。
2、鼓胀
当超级电容器长时间工作于高温环境时，可能出现此故障。
通常要求超级电容器工作温度不高于70℃，温度越高对器件寿命越不利。
3、电解液泄漏
当超级电容器密封失效或超过其额定电压长时间工作时（内部压力升高），可能出现此故障。
超级电容器安装时应避免其引脚受力，特别对于橡皮头密封的超级电容器，设计线路板时其引脚安装尺寸要与其引脚尺寸对应。
4、漏电流增大
当超级电容器长期处于剧烈震动工作环境或密封失效时，可能会导致其漏电流增大。
实践中这种故障出现概率极小。
5、引线折断
当超级电容器工作于强腐蚀环境时，可能其引脚会被腐蚀而断开；另外，过强的外力也可能造成此故障。
强腐蚀环境的应用需要对器件进行特殊设计
长沙巨力电子科技有限公司
2012年6月25日。
电容器的故障处(三篇)
电容器的故障处1、电容器的常见故障。
当发现电容器的下列情况之一时应立即切断电源。
（1）电容器外壳膨胀或漏油。
（2）套管破裂，发生闪络有为花。
（3）电容器内部声音异常。
（4）外壳温升高于55℃以上示温片脱落。
2、电容器的故障处理（1）当电容器爆炸着火时，就立即断开电源，并用砂子和干式灭火器灭火。
（2）当电容器的保险熔断时，应向调度汇报，待取得同意后再拉开电容器的断路器。
切断电源对其进行放电，先进行外部检查，如套管的外部有无闪络痕迹，外壳是否变形，，漏油及接地装置有无短路现象等，并摇测极间及极对地的绝缘电阻值，如未发现故障现象，可换好保险后投入。
如送电后保险仍熔断，则应退出故障电容器，而恢复对其余部分送电。
如果在保险熔断的同时，断路器也跳闸，此时不可强送。
须待上述检查完毕换好保险后再投入。
（3）电容器的断路跳闸，而分路保险未断，应先对电容器放电三分钟后，再检查断路器电流互感器电力电缆及电容器外部等。
若未发现异常，则可能是由于外部故障母线电压波动所致。
经检查后，可以试投；否则，应进一步对保护全面的通电试验。
通过以上的检查、试验，若仍找不出原因，则需按制度办事工电容器逐渐进行试验。
未查明原因之前，不得试投。
3、处理故障电容器时的安全事项。
处理故障电容器应在断开电容器的断路器，拉开断路器两侧的隔离开关，并对电容器组放电后进行。
电容器组经放电电阻、放电变压器或放电电压互感器放电之后，由于部分残余电荷一时放不尽应将接地的接地端固定好，再用接地棒多次对电容器放电直至无火花及放电声为止，然后将接地卡子固定好。
由于故障电容器可能发生引线接触不良，内部断线或保险熔断等现象，因此仍可能有部分电荷未放出来，所以检修人员在接触故障电容器以前，还应戴上绝缘手套，用短路线将故障电容器的两极短接，还应单独进行放电。
电容器的故障处（二）电容器是电气设备中常见的元件，用于存储和释放电荷，以及调节电流和电压。
然而，在使用过程中，电容器可能会出现各种故障，例如容量减小、内阻增加、绝缘击穿等。
如何正确使用超级电容
如何正确使用超级电容1、超级电容器具有固定的极性。
在使用前，应确认极性。
2、超级电容器应在标称电压下使用：当电容器电压超过标称电压时，将会导致电解液分解，同时电容器会发热，容量下降，而且内阻增加，寿命缩短，在某些情况下，可导致电容器性能崩溃。
3、超级电容器不可应用于高频率充放电的电路中，高频率的快速充放电会导致电容器内部发热，容量衰减，内阻增加，在某些情况下会导致电容器性能崩溃。
4、超级电容器的寿命：外界环境温度对于超级电容器的寿命有着重要的影响。
电容器应尽量远离热源。
5、当超级电容器被用做后备电源时的电压降：由于超级电容器具有内阻较大的特点，在放电的瞬间存在电压降，ΔV=IR。
6、使用中环境气体：超级电容器不可处于相对湿度大于85%或含有有毒气体的场所，这些环境下会导致引线及电容器壳体腐蚀，导致断路。
7、超级电容器的存放：超级电容器不能置于高温、高湿的环境中，应在温度-30+50℃、相对湿度小于60%的环境下储存，避免温度骤升骤降，因为这样会导致产品损坏。
8、超级电容器在双面线路板上的使用：当超级电容器用于双面电路板上，需要注意连接处不可经过电容器可触及的地方，由于超级电容器的安装方式，会导致短路现象。
9、当把电容器焊接在线路板上时，不可将电容器壳体接触到线路板上，不然焊接物会渗入至电容器穿线孔内，对电容器性能产生影响。
10、安装超级电容器后，不可强行倾斜或扭动电容器，这样会导致电容器引线松动，导致性能劣化。
11、在焊接过程中避免使电容器过热：若在焊接中使电容器出现过热现象，会降低电容器的使用寿命，例如：如果使用厚度为1.6mm的印刷线路板，焊接过程应为260℃，时间不超过5s。
12、焊接后的清洗：在电容器经过焊接后，线路板及电容器需要经过清洗，因为某些杂质可能会导致电容器短路。
13、将电容器串联使用时：当超级电容器进行串联使用时，存在单体间的电压均衡问题，单纯的串联会导致某个或几个单体电容器过压，从而损坏这些电容器，整体性能受到影响，故在电容器进行串联使用时，需得到厂家的技术支持。
超级电容器使用注意事项
超级电容器使用注意事项（1）超级电容器极性问题与普通电解电容器或电池不同的是，由于超级电容器正负极采用的是同种材质，从理论上讲是不存在极性的；而超级电容器所标识的极性是生产商在生产工艺过程制定的，当电容使用中不小心短期反向使用，不会造成电容器实质性破坏，调整为正向可保证使用，但不可长期反向使用，会造成电容寿命特性迅速衰减。
（2）关于超级电容器充电问题超级电容器充电需要采用不超过额定电压的直流电压，可采用限流、恒流、恒功率、恒电压等多种充电方式；超级电容器充电时可能会拉低充电电源电压，直到电容器充满维持电压平衡。
（3）超级电容器的内阻及容量问题在充放电过程中，超级电容器的内阻引起的IR 降，会损失电容器的充放电效率，故电容器内阻大小在一定程度上决定了电容器品质的优劣，而由于超级电容器的内阻要大于普通电容器，在交流电路或高频率充放电过程中，电容会发热，造成寿命迅速衰减，这也是超级电容一般只用于直流电路的原因。
与普通电容器相比，超级电容器具有较大的时间常数τ，所以充放电时间均较长，也正因为如此，不适合连续的大电流频繁工作，会引起发热性能迅速衰减。
超级电容器的频率特性表现为高频率下，碳电极微孔中的正负离子响应时间较长，故表现的容量很小。
不可采用普通测量电容器设备交流测量容量，而是要采用基于电池测量mAh 方法进行测试。
（4）运输及储存产品运输过程应防止产品受潮，储存温度应为-30℃~50℃、相对湿度小于60%，最大湿度不可超过85%，否则会导致电容受潮性能劣化或生锈。
（5）安装与焊接超级电容器用于双面电路板上时，要注意连接处不可经过电容器可触及的地方，否则会导致产品短路过压及电容器损坏。
安装过程及安装后，不可强行扭动或倾斜电容器，不得用力拉拽引线，应先断针及折弯后焊接。
在焊接过程中要避免使电容器过热（1.6mm 的印刷线路板，焊接时应为260℃，时间不超过5s ），焊接后，线路板和电容器要清洗于净。
（6）超级电容器短路判断短路电容应不能进行充放电，在电容正负极间施加直流电压，电容电压不升高，可判定短路，用万用表判定时，新电容在为充电时，以欧姆档测量（短路挡）指示为短路状态，是正常现象，不能确定电容即为短路，应观察阻值是否增加，如增加即尽量不要布线为非短路。
