一炼钢钢包烘烤器安全使用说明
中间包烘烤工安全操作规程范本(二篇)
中间包烘烤工安全操作规程范本一、安全概述中间包烘烤工是炼钢过程中必不可少的工种，但在进行中间包烘烤作业时，由于高温、高压等特殊工作环境的存在，存在一定的安全风险。
为保证中间包烘烤工作的安全性，制定本安全操作规程。
二、操作前的准备工作1. 充分了解烘烤设备的结构、原理、性能及操作方法等，熟悉烘烤工作流程和岗位职责；2. 掌握各种危险源和应急处理方法，熟悉烘烤设备的紧急停车和紧急启动程序；3. 确保所有工具、设备的完好，并按要求进行检查和试验；4. 检查烘烤设备的电气线路、机械传动部分的连接和润滑情况；5. 确认烘烤设备的冷却水、电源等供应情况，并确保正常；6. 确认烘烤设备的温度、压力等操作参数设定准确。
三、安全操作规程1. 穿戴工作服、安全帽、防护眼镜、耐高温手套、耐高温鞋等个人防护装备；2. 在进行烘烤作业前，将烘烤设备内的渣渣、残渣、灰烬等清除干净，确保炉膛干净；3. 检查烘烤设备的热交换器、热风管道等是否存在堵塞、泄漏等情况，及时处理；4. 根据工艺要求，调整烘烤设备的温度、风速、烘烤时间等参数；5. 在烘烤过程中，必须保持设备的正常运行，及时调整参数，确保产品的质量；6. 不得随意拆卸、更换烘烤设备的部件，如需要维修，必须停机并报告上级；7. 进行烘烤作业时，严禁在设备周围堆放易燃易爆物品，保持周围环境的清洁和整齐；8. 随时关注烘烤设备的运行情况，发现异常情况及时报告上级，采取相应的措施；9. 在进行烘烤作业时，要保持设备周围的通道畅通，避免阻碍员工的行走和紧急情况的发生；10. 不主动接触炉膛等高温部位，严禁把手伸入高温热风道或其他危险部位；11. 遵守设备操作规程，严禁在未经允许的情况下调整设备参数或尝试其他操作；12. 在烘烤作业结束后，要及时清理现场，彻底清除烘烤后的残渣和污染物，并关闭设备。
四、安全应急措施1. 当发生设备故障、漏水、泄漏等紧急情况时，立即按照紧急停机程序进行停机，并报告上级；2. 在烘烤过程中，如发现烘烤设备异常情况或运行不正常，应立即停机检查并报告上级；3. 如发生火灾，应立即向周围人员发出警报，并采取相应的灭火措施，确保人员安全；4. 发生事故后，应立即采取紧急救助措施，并及时报告相关部门进行处理；5. 针对常见的事故风险，定期进行演练和培训，提高应急处理能力和水平。
烤包器、干燥室煤气安全技术操作规程
烤包器、干燥室煤气安全技术操作规程1、工业炉窑使用煤气作业人员必须熟悉安全使用煤气的相关知识，并经分厂、工段、班组三级安全教育后方可上岗操作。
2、热处理两台炉和焙烧炉使用煤气前或停止使用煤气前必须与煤气厂调度台取得联系。
经同意后方可使用或停止使用煤气。
3、检查煤气管道炉体所属各部位、阀门、鼓风机、仪表、防护保险栓、报警信号等装置。
是否完整可靠，煤气压力是否在正常范围内（8—12千帕）。
在确认各部位正常完好的情况下方可启动设备。
4、使用烤包器先要打开煤气阀门，点燃常明火，点燃烧嘴，启动电源开关，开风机送微风，启动电磁阀（必须有压缩空气）调整煤气操作器。
停止使用时，要先关电磁阀，煤气烧嘴阀，关风机，将煤气和空气操作器归零，关闭电源。
5、要注意煤气管道的严密性。
发现煤气管道或阀门以及仪表等部位泄漏煤气应立即采取措施，疏散人员，通知有关部门维修。
如遇泄露煤气量较大要立即关闭阀门，进行放散，打开窗门，使空气流通减少空气中煤气的含量。
现场要设专人监护。
上报安保部或煤气负责人。
6、使用煤气的操作者不准擅离岗位。
要随时观察煤气压力波动情况，发现突然降压或压力波动太大要及时与煤气厂调度台联系。
观察仪表的运行情况，发现仪表出现异常情况或报警装置报警应及时进行处理。
处理不了的应通知修理人员进行修理。
7、煤气管道炉体周围仪表操作室严禁堆放易燃、易爆物品。
禁止闲散人员无事逗留；禁止吸烟；禁止取暖睡觉；禁止动用明火。
如遇检修需动用明火时要上报安保部门和煤气负责人，经同意后关闭相关阀门，依次用蒸汽和空气将煤气吹净，并且煤气负责人须用一氧化碳检测仪进行检测，合格后方可动火。
现场要设专人监护。
8、煤气管道热处理炉、焙烧炉、烤包器、合金烘炉在运行中出现的废焦油水禁止随意向地面排放，要排放到废水槽中统一送煤气厂处理。
每班次至少排放一次。
冬季要增加排放次数。
9、厂区内煤气管道阀门及炉体所属设备要定期进行维护、保养、清洗、注油。
管道下方水封要经常检查注水和按时排放废焦油水。
2023年精炼钢包烘烤安全技术操作规程
2023年精炼钢包烘烤安全技术操作规程____年精炼钢包烘烤安全技术操作规程第一章总则第一条目的和依据为了加强精炼钢包烘烤的安全管理，确保人员和设备的安全，根据国家相关法律法规，制定本规程。
第二条适用范围本规程适用于精炼钢包烘烤操作过程中的安全管理。
第三条定义1. 精炼钢包：指用于冶炼精炼钢的设备。
2. 烘烤：指进行精炼钢包干燥处理的过程。
第四条职责分工1. 生产主管负责组织和实施烘烤工作，并对烘烤人员进行培训和指导。
2. 烘烤人员负责具体的烘烤操作工作，并按照规程要求进行操作。
第二章安全管理第五条安全责任制1. 烘烤工作由生产主管统一负责，并严格执行安全操作规程。
2. 烘烤人员必须按照安全操作规程进行操作，确保人员和设备的安全。
第六条安全培训1. 烘烤人员必须持有相关岗位操作证书，经过培训合格后方可上岗。
2. 每年进行不少于一次的安全培训，提高烘烤人员的安全意识和操作技能。
第七条安全制度1. 制定相应的安全操作规程，对烘烤工作进行安全控制。
2. 定期检查和维护烘烤设备，确保设备的完好和安全运行。
第八条安全设施1. 确保工作场所的安全通道畅通，配备必要的灭火器材和紧急救援设备。
2. 配备防护装备，如防护眼镜、耳塞等，确保作业人员的安全。
第九条应急预案1. 制定针对烘烤工作的应急预案，明确各种紧急情况下的应对措施。
2. 每位烘烤人员必须熟悉应急预案并能熟练操作。
第三章操作规程第十条烘烤前准备1. 烘烤人员必须戴好防护装备，并检查相关设备的完好性。
2. 烘烤人员必须检查烘烤设备的电源接地是否正常，并检查设备的运行状态。
第十一条烘烤操作1. 烘烤过程中禁止使用易燃物品，必须保持工作区域的整洁。
2. 烘烤人员必须按照操作规程进行烘烤，严禁擅自改变操作方式。
3. 烘烤结束后，要及时关闭设备电源，确保设备的安全。
第十二条紧急情况处理1. 在发生火灾或其他紧急情况时，烘烤人员必须迅速采取措施，并第一时间报告相关负责人。
燃气钢包烘烤器使用说明书
钢包烘烤器使用说明一、产品特点：1、单烧气时燃烧器特点：燃气为液化气、天然气、焦炉煤气、城市煤气、转炉煤气、混合煤气、发生炉煤气、高炉煤气等。
燃烧完全，燃烧效率在%以上，节能4% 以上。
能实现高强度燃烧，容积热强度可达到×104 Kcal / m3﹒s。
火焰出口喷射速度高，火焰刚性强。
克服了因燃气中含焦油、杂质、液态烃等导致的火焰不稳定、结焦、堵塞现象。
无回火、脱火现象。
火焰长度、火焰锥角及火焰形状可按用户要求设计。
2、可根据用户要求，设计安装性能可靠的燃气、燃油电子点火系统和火焰监测、报警系统。
3、燃料燃烧后，燃烧产物从烧嘴中心喷出，同时引射风产生的负压，将钢包中的高温废烟气通过钢包盖上预留排烟孔抽入换热器中，与空气进行热交换。
助料空气预热后，预热温度比一般自身预热烧嘴预热温度高30%，节能效果相当明显。
安装说明：一、1、根据地基基础图，做好烘烤地基，确保导轨的中心距为900mm。
2、地基能承受4吨以上的压力。
3、待地基及轨道浇注后，把钢包烘烤器吊装到导轨上，确定其行程及相关的位置。
4、按气路原理图安排好管路的信置，保证钢包烘烤器能自由运功。
5、固定好钢包的座，根据气路原理图安排好助燃空气的阀门及管路的走向及位置保证烘烤器的能自由运动。
6、待钢包放置于钢包座子上即可开始钢包烘烤器的试用了二、1、燃烧器的中心线应与烧嘴砖的中心线重合，偏心会使烧嘴砖的内表面结焦，影响燃烧及火焰形状，甚至堵塞燃烧器的火道。
2、装板应紧贴烧嘴砖，之间用耐火纤维毡密封严实，并牢固地装在包盖体钢架上。
3、装时先将配风器外壳装入烧嘴套内，接上蝶阀和膨胀节，然后与空气管相接，这时不得改变燃烧器原定的位置和方向。
4、燃烧器确定后，再安装燃气法兰及其管路，保证安装时的密封性。
三、产品使用操作说明：（先点燃气或单烧气时的操作说明）1.准备检查检查设备的各个阀件连接是否牢固。
检查各管路的连接是否有变动。
检查电机的连接。
检查压缩空气的压力。
烘包器操作规程
烘包器操作规程、使用前:1、检查卷扬机的钢丝绳有无出槽、断丝、断股、扭曲、变形。
2、升降翻转包盖，检查包盖的上下限位是否完好；卷扬机制动是否完好。
3、打开煤气阀门，检查烘包器煤气管道、各类阀门及煤气报警器是否完好，有无漏气现象。
4、检查包盖的耐火纤维是否完好，有无脱落、裂缝现象。
5、检查助燃风机导压管是否完好；风机进风口防护网是否完好。
6、检查烧嘴高压点火线、火检线是否完好。
7、检查烧嘴燃烧室是否破损，点火棒及火检棒是否完好。
8、控制柜温控仪、开关、按钮、指示灯，检查外观是否完好。
二、使用时1、上述检查正常后，方可点火使用。
2、打开控制柜合闸上电，观察控制柜上各指示灯是否正常。
一切正常，将温度控制旋钮达到“手动”位置，启动风机，让风机先运行5-8 秒，把风管、烧嘴内的少量残留气体和水气吹干，方便烧嘴点火。
3、将钢包放到包盖下，将钢包安全卡放平，将包盖落到与钢包上口300mm-500m距离。
4、按下“点火”按钮点火，每次点火时间应不超过3-5 秒，如果在此时间内没有点燃，操作人员必须按下熄火按钮，等待2-3 秒再进行下次点火。
5、烧嘴点火成功后，将包盖落到与钢包上口I OOmn距离，将温度控制旋钮达到“自动”位置，系统会根据输入的烘烤曲线自动烘烤，达到设定温度。
6、使用中随时注意控制箱报警提示，及时进行处理。
三、使用后1、自动控温过程中，烘烤完成后，烘包器自动熄火并关闭燃气管道上的快速切断阀。
2、操作人员必须将烘包器盖板升起，风机继续运行10-20 分钟，给烧嘴降温，以延长烧嘴的寿命。
最后关闭电源及燃气管道上的手阀。
四、使用注意事项1、该设备需专人进行操作，熟悉操作规程及应急措施。
2、设备运行异常时必须立即停机，切断气源，进行问题排查，禁止设备带病工作。
3、安全警示：烧嘴顶部红色线为高压点火线，高压约12Kv, 是供烧嘴点火用，每次点火时都会产生高压电流，点火时切勿触碰以免电击。
（点燃后自动关闭高压）如有损坏，应及时更换。

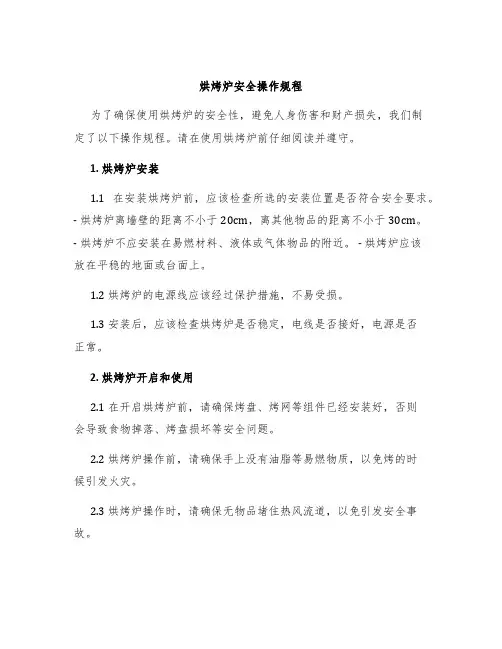

烘烤炉安全操作规程
烘烤炉安全操作规程为了确保使用烘烤炉的安全性，避免人身伤害和财产损失，我们制定了以下操作规程。
请在使用烘烤炉前仔细阅读并遵守。
1. 烘烤炉安装1.1 在安装烘烤炉前，应该检查所选的安装位置是否符合安全要求。
- 烘烤炉离墙壁的距离不小于20cm，离其他物品的距离不小于30cm。
- 烘烤炉不应安装在易燃材料、液体或气体物品的附近。
- 烘烤炉应该放在平稳的地面或台面上。
1.2 烘烤炉的电源线应该经过保护措施，不易受损。
1.3 安装后，应该检查烘烤炉是否稳定，电线是否接好，电源是否正常。
2. 烘烤炉开启和使用2.1 在开启烘烤炉前，请确保烤盘、烤网等组件已经安装好，否则会导致食物掉落、烤盘损坏等安全问题。
2.2 烘烤炉操作前，请确保手上没有油脂等易燃物质，以免烤的时候引发火灾。
2.3 烘烤炉操作时，请确保无物品堵住热风流道，以免引发安全事故。
2.4 使用烘烤炉时，应该遵循使用说明书上的说明，例如烘烤时间、烘烤温度等参数。
2.5 烘烤食物时，应该避免在烤箱中放置易燃材料，例如纸张、木头等，以免发生火灾。
2.6 当烤食物时，请不要离开炉子，以免引发火灾等事故。
2.7 烘烤完成后，请等待烤箱完全冷却后再进行清洁或移动。
3. 烘烤炉维护3.1 烘烤炉长期使用后，应该定期清洁烤盘、烤网等组件，以免食物残渣和油脂引起安全问题。
3.2 烘烤炉长期使用后，应该检查烤盘是否磨损或变形，需要更换时，应该选择原厂指定的备件，以确保安全性。
3.3 烘烤炉长期使用后，应该定期检查电线是否受损或老化，需要更换时，应该选择原厂指定的备件，以确保安全性。
4. 烘烤炉异常状况处理4.1 当烤箱出现异常时，例如有异味、冒烟、闪烁等情况时，应该立即关闭炉子，并采取相应的措施，例如切断电源、拨打客服电话，以避免引发安全事故。
4.2 当烤箱出现异常时，应该等待烤箱完全冷却后再进行检查和清洗，以避免引发安全事故。
5. 总结烘烤炉能够方便我们制作美食，但在使用烤箱时，却也存在一些潜在的安全问题。
精炼钢包烘烤安全技术操作规程
精炼钢包烘烤安全技术操作规程（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!精炼钢包烘烤安全技术操作规程1.新砌的渣线包新砌的渣线包应及时安排烘烤，立式(卧式)连续烘烤时间≥6小时，若因生产条件限制不能连续烘烤时间≥6小时：则可以累计烘烤时间≥6小时，但每次烘烤时间应≥2小时（11月—3月为≥3小时）方可以计入累计烘烤时间。
烘烤器具安全操作规程
烘烤器具安全操作规程
本文档旨在明确烘烤器具的安全操作规程，以确保工作环境的安全，并防止意外事故的发生。
所有使用烘烤器具的员工，必须遵守以下规程：
1. 选择合适的烘烤器具
- 确保选择符合安全标准的烘烤器具；
- 当选用电动烘烤器具时，确保烘烤器具符合电气设备安全标准；
- 确保烘烤器具的外观无损坏，且开关及控制按钮可靠。
2. 安装与放置
- 将烘烤器具放置在稳定的平台上，并保持其平稳不移动；
- 如需安装电动烘烤器具，应由专业人员进行安装，并确保供电线路符合安全要求。
3. 使用前的准备工作
- 检查烘烤器具的电源接线是否牢固；
- 清洁烘烤器具，并确保其干燥；
- 验证烘烤器具的温度控制器和定时器是否正常工作；
- 检查烘烤器具的门、盖子、开关等部件是否完好。
4. 注意事项
- 在使用烘烤器具时，保持周围环境整洁，并保持适当的通风；
- 在进行烘烤过程中，禁止将手或其他物体伸入烘烤器具内部；
- 不要使用破损或受潮的电源线；
- 不要使用损坏的烘烤器具，如有故障应及时维修或更换；
- 使用前请阅读烘烤器具的说明书，并按照正确的操作方法使用。
5. 关机与清洁
- 使用完烘烤器具后，应首先关机，并断开电源；
- 确保烘烤器具完全冷却后再进行清洁；
- 清洁时请勿使用带有腐蚀性或刺激性的洗涤剂。
请所有员工务必遵守以上操作规程，确保烘烤器具的安全使用。
任何违反规程的行为均会受到相应的处罚，并承担由此引发的责任
与风险。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
武钢第一炼钢厂YZG—W3600蓄热式钢水罐烘烤器安全
使用说明书
武汉宇宙科技有限公司
二零一零年五月
目录
第0.0节◆结构原理及技术特色
第1.0节◆安全操作规程
第2.0节◆注意事项
第3.0节◆电气原理图
第4.0节◆系统总装图
第5.0节◆操作步骤
第6.0节◆故障排除
第7.0节◆设备外形图
第8.0节◆设备清单
第0.0节◆结构原理及技术特色
▲结构原理简介
由我公司自行开发研制的扩散式烤包器燃烧系统（专利号：ZL200820066234.6）主要用于新砌、冷修、干燥、周转等各种钢水罐的烘烤和加热，通过烘烤装置的密闭加热使罐衬干燥和升温，以保证炼钢工艺的要求。
目前已成功在各炼钢厂的设备更新换代中脱颖而出，因其前沿的燃烧新理念以及良好稳定的安全性能而获得不断推广。
扩散式烤包器燃烧系统主要由煤气烧嘴、空气烧嘴、蓄热体及切换系统组成。
包盖中间浇注孔道为煤气烧嘴，两侧孔道为空气烧嘴；切换阀为两位四通阀，在系统控制指令下，气缸作径向90°旋转，推动切换阀阀叶同步作90°旋转，于是外延鼓风通道和引风通道互相切换，即原鼓风烧嘴变成引风烧嘴，原引风烧嘴变成鼓风烧嘴。
在此切换情形下，蓄热体也被迫作周期性交互运转。
当蓄热体A经送入助燃风时，蓄热体B则作为炉气排放的引风通道。
此时助燃风经蓄热体A进入钢水罐内与主煤气立体混合燃烧，而高温烟气则通过蓄热体B吸收其热能后排出；在进入下一个切换周期时，助燃风经已被加热的燃烧器B预热喷入钢水罐内与主煤气立体混合燃烧，原先的蓄热体A 反过来作为高温烟气排放通道，内部蓄热器吸收热量后为下次助燃风预热，如此周而复始进行切换远转。
▲扩散式烤包器燃烧技术的特点
扩散式烤包器燃烧系统与其他传统加热技术比较,具有下列几项特点:
一、热量分布非常均匀
传统的钢包烘烤器将燃烧器设置于某一固定位置作连续性的燃烧，或者随后出现的将煤气和空气在蓄热体直接混合喷出燃烧，这样的加热方式的热量与温度分布和热通量的分布一样，其最高点均位于火焰基部，然后沿着火焰中心轴往下游单位方向逐渐降低，分布较不均匀。
扩散式钢包烘烤器则采用两个蓄热体作间歇式蓄能，煤气和助燃风在钢水罐内立体混合燃烧，以居中心位置的煤气喷出作燃烧主轴，加热后的助燃风喷出后在包内周边旋转，形成大面积立体火焰充满钢水罐内，助燃风周期性间换地旋转，从整个罐体的空间分布来看，每一个区内热通量的时间平均值分布相当均匀，有利于对钢水罐内部整体实现均匀加热。
二、煤气燃烧更充分，系统加热效率更高，更节能
传统的钢包烘烤器常应用间壁式换热器来回收高温炉气中的热能。
这类换热器的温度效率约在40%左右，扩散式烤包器燃烧技术蓄热体则应用非稳态传热模式。
随着系统切换动作，蓄热体周期性的扮演自高烟气吸收热能及将热能传给空气的角色，此种传热方式的最大热通量在高热通量（高传热效率）的环境下运转导致煤气更易充分燃烧，再加上燃烧形式为在钢水罐内立体充分混合，故其温度效率可达95%以上，煤空比率参数设置理想时效率更佳，节能效果更明显，且炉气的最终排放温度在150℃左右。
三、使用中安全性能更高，设计更人性化，维修更便捷
传统的钢包烘烤器由于结构庞硕，技术不成熟导致设备自身负荷较重，一旦出现棘手故障，维修会难上加难，整个烘烤盖容易全线崩溃，严重的放炮事故也对现场人员的人身安全构成威胁。
正是出于对这些现场问题的考虑，我公司花大力气推出了此款新技术钢包烘烤器。
在各钢厂的烤罐生产中，线上设备的安全性能获得了较高好评。
由于设计更趋于现场操作检修，重大故障率几乎为零，操
作人员安全操作可靠性更高，维护人员检修时更加便捷、更安全。
第1.0节◆安全操作规程
▲点燃主烧嘴前确认长明火嘴头已经点燃。
▲确认长明火嘴头燃烧正常后，再按下启动按钮。
即鼓风机和引风机分别启动运转，煤气碟阀自动延时2秒后打开。
▲无误后，手动打开煤气截止阀，边开启边监视主烧嘴点燃情况，观察确认中间主烧嘴煤气瞬间点燃，每隔15秒两边风嘴切换一次新风，看火焰的偏向来回吹向主火，如此三个周期可确认点火过程结束。
▲关闭主火时，先按下停止按钮，然后切断煤气手动截止阀。
▲确认连锁关系：温控器与主煤气碟阀连锁，鼓风机和主煤气连锁，低温报警与引风机连锁。
即测温正常时，主煤气碟阀才能打开（程序与机械电触头互锁）；
鼓风机出现故障，主煤气自动连锁切断；烟气超温时，引风机关闭确保设备不被高温烟气烧损。
▲在烘烤钢包时，卧式烤包器与钢包之间的间距应尽量关严，立式盖最好控制在50—100mm之间，烤新罐情况除外。
▲经常检查烘烤器前进（上升）、后退（下降）到位使用情况，如有问题，必须在系统修复正常后才能投入生产使用；在操作过程中若遇到紧急情况，可立即拨动紧急断电开关手柄，即小车（卷扬）系统停止工作。
第2.0节◆注意事项
以下条款必须严格遵守，以免出现设备损坏事故：
▲在设备安装调试后，煤气截止阀正常位应开启最大。
▲在设备安装调试后，气动管路应保持开启位。
▲在设备安装调试后，仪表内部设置温度参数不得调节。
▲除非专业人员检修，否则不得更改电路及电器元件。
▲切换阀换向时间已经确定为10—15S，使用时不得更改设置。
▲本系统温度信号有二：罐控温度及烟气温度。
为保证设备运行安全，要定期确认温度信号是否正确达到控制柜。
如有故障，应及时排除后方可将设备投入使用。
▲本系统调试结束以后，定期检查空气过滤器是否积水，并手动排水。
▲吊车更换钢包时应确保不损坏保温热电偶及耐火材料（纤维）。
如有损坏需更换后才能使用烤包器。
▲除非停电和检修等应急事件，各阀门位置不得扳动。
▲定期检查升降，紧停系统的安全使用情况，若有问题即时恢复其功能。
▲主煤气介质属于焦油煤气，管路应定期清理。
▲小车行进要做好日常护理，按时加油、清理轨道及台上线路。
第3.0节◆电气原理图(见电控部分图资料)
第4.0节◆系统图（见附图1）
附图1
第5.0节◆操作步骤（参照电控部分控制面板图）
以下条目按操作先后顺序排列：
▲钢包准确就位。
▲控制柜送电，即仪表供电，程序器系统自检。
▲常明火检查正常。
（正常时常明火一直点燃着，此为安全开火标志。
）
▲按动烤包器控制柜面板的下降按钮到一定高度时停下。
▲按动启动按钮，鼓风机和引风机开始运转，切换阀运转。
（运行开指示灯亮，换向指示间断地亮灭。
）
第4.0节◆系统图（见附图1）
附图1
第6.0节◆操作步骤（参照电控部分控制面板图）
以下条目按操作先后顺序排列：
▲钢包准确就位。
▲控制柜送电，即仪表供电，程序器系统自检。
▲常明火检查正常。
（正常时常明火一直点燃着，此为安全开火标志。
）
▲按动烤包器控制柜面板的下降按钮到一定高度时停下。
▲按动启动按钮，鼓风机和引风机开始运转，切换阀运转。
（运行开指示灯亮，换向指示间断地亮灭。
）
▲2S钟后，主煤气蝶阀开启，中间烧嘴主火喷出，两侧风嘴切换助燃风。
（主煤气开指示灯亮）
▲继续按动控制面板的下降按钮，使烤盖和钢包的间距控制在合适间距。
（见上述第1.0节）
▲观察包内燃烧情况，再次确认火焰状况及换向切换良好60S。
▲在正常工作状态下，无须人工调节阀门，当钢包温度达到设定值时系统自动进入保温状态。
▲烤包结束即按动停止按钮。
（若遇特殊环节时，则要关闭煤气手动截止阀。
）
▲按动烤包器控制面板的后退（上升）按钮，将烤包器开到（卷扬）至设置的极限高度（注意限位开关使用情况），方可起罐。
第7.0节◆故障排除
第7.0节◆设备外形图（见安装机械总图）
第8.0节◆设备清单（见电控部分柜内、外设备表）
控制柜元件清单
序号代号名称规格型号
单
位
数
量
备注
1 QF1 断路器DZ47-63C/3P60A 只 2
2 QF2 两极空开DZ47-63C/2P6A 只 1
3 KM1 交流接触
器
3TB4422-OXMO 只 1
4 KM2 交流接触
器
3TB4322-OXMO 只 1
5 FR1 热继电器3UA5940-2D 只 1
6 FR2 热继电器3UA5940-2C 只 1
7 WY 开关电源WY-24V-3A 只 1
8 LOGO 智能控制
器
LOGO!230RC 只 1
9 DM8 扩展DM8-230R 只 1
10 ST 高温表DY2000-5Y26/T01 只 1
11 KT 低温表DY2000-5Y26/T02 只 1
12 HG 指示灯AD17-22/AC220V 只 1
13 HG1 指示灯AD17-22/DC24V R 只 1
14 HG2 指示灯AD17-22/DC24V Y 只 1
15 HA 蜂鸣器AD17-SM/AC220V 只 1
16 QA 按钮LA38-22天逸只 2
17 SB/SP 带灯按钮LA38-23天逸只 1
18 SA 旋钮LA38-24天逸只 3
汉宇宙科技有限公司审
核
名
称
一练钢烤包控制电器清单设
计
图
号
01-1060804
绘
图
王
爽
日
期
Y2007-2-27。
