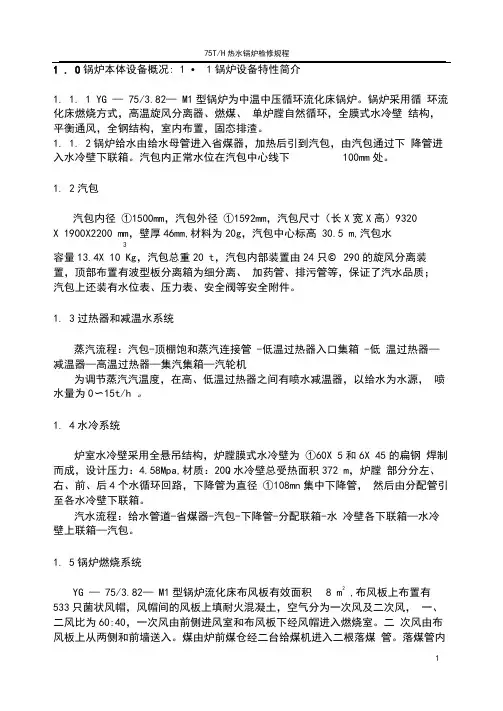

1 . 0锅炉本体设备概况: 1 • 1锅炉设备特性简介1. 1. 1 YG — 75/3.82— M1型锅炉为中温中压循环流化床锅炉。
锅炉采用循环流化床燃烧方式，高温旋风分离器、燃煤、单炉膛自然循环，全膜式水冷壁结构，平衡通风，全钢结构，室内布置，固态排渣。
1. 1. 2锅炉给水由给水母管进入省煤器，加热后引到汽包，由汽包通过下降管进入水冷壁下联箱。
汽包内正常水位在汽包中心线下100mm处。
1. 2汽包汽包内径①1500mm，汽包外径①1592mm，汽包尺寸（长X宽X高）9320X 1900X2200 mm，壁厚46mm,材料为20g，汽包中心标高 30.5 m,汽包水3容量13.4X 10 Kg，汽包总重20 t，汽包内部装置由24只© 290的旋风分离装置，顶部布置有波型板分离箱为细分离、加药管、排污管等，保证了汽水品质；汽包上还装有水位表、压力表、安全阀等安全附件。
1. 3过热器和减温水系统蒸汽流程：汽包-顶棚饱和蒸汽连接管 -低温过热器入口集箱 -低温过热器—减温器—高温过热器—集汽集箱—汽轮机为调节蒸汽汽温度，在高、低温过热器之间有喷水减温器，以给水为水源，喷水量为0〜15t/h 。
1. 4水冷系统炉室水冷壁采用全悬吊结构，炉膛膜式水冷壁为①60X 5和6X 45的扁钢焊制而成，设计压力：4.58Mpa,材质：20Q水冷壁总受热面积372 m，炉膛部分分左、右、前、后4个水循环回路，下降管为直径①108mn集中下降管，然后由分配管引至各水冷壁下联箱。
汽水流程：给水管道-省煤器-汽包-下降管-分配联箱-水冷壁各下联箱—水冷壁上联箱—汽包。
1. 5锅炉燃烧系统YG — 75/3.82— M1型锅炉流化床布风板有效面积8 m2 ,布风板上布置有533只菌状风帽，风帽间的风板上填耐火混凝土，空气分为一次风及二次风，一、二风比为60:40，一次风由前侧进风室和布风板下经风帽进入燃烧室。
电动截止阀检修工艺_secret
设备与其系统隔断，内部无压，无余汽存水。
切断电动门电源，拆除引线。
清洁整理阀门周围场地及阀门外部灰尘
办理工作票
检查验证工作票
通知有关人员拆除保温
锅炉专业
掉余汽余水，揭盖时再缓慢卸下剩下的
取下阀盖，放置在平地或专用固定架上。
取出法兰垫子。
良好，磨损不超过
检查阀杆是否有腐蚀和弯曲，磨损等到现象，阀杆弯曲度不应超过25mm，椭圆度不应超过
口
填料室内壁应光滑无裂纹及纵向沟槽，否则应更换，填料室外部无变形，纹剥皮、锈蚀则应更换。
锅炉专业
装到阀体上，带紧
阀门研磨完毕，各零件部件符合质量标准，各部位螺栓丝扣处涂上防烧剂，
XX发电有限责任公司
螺母套无裂纹、磨损、咬丝等现象
阀杆无腐蚀、弯曲、磨损等现象
法兰结合面无裂纹、沟槽、坑点现象
填料室、内、外格兰完好间隙适当
轴承转动良好、无裂纹、剥皮、磨损、锈蚀现象
见证点
字
若实测值超出允许范围或结果异常，必须报告上一级领导
日期：
11。
锅炉本体检修工艺规程
锅炉本体检修规程1 主题内容与适用范围1.1 本标准规定了华能汕头电厂600 MW机组锅炉本体检修工艺、工序、质量标准、验收标准.1.2 本标准适用于华能汕头电厂600 MW机组的锅炉本体的检修工作2 引用标准2.1 DL/T438-1998 火力发电厂金属技术监督规程2.2 DL 612-1996 电力工业锅炉压力容器监察规程2.3 DL 5031-1994 电力建设施工及验收技术规范（管道篇）2.4 DL/T5047-1995 电力建设施工及验收技术规范（锅炉机组篇）2.5 DL 5047-1995电力建设施工及验收技术规范（锅炉机组篇）2.6 电安生［1994］227号电业安全工作规程（热力和机械部分）3 工具使用标准4 检修标准项目4.1水冷壁检修4. 2过热器检修4. 3再热器检修4.4 省煤器检修5 检修工艺5.1 水冷壁检修工艺6 验收标准1 本体水压试验前准备1.1 制定水压试验的组织措施和安全措施。
1.2 进行水压试验的系统和设备应根据检修情况予以确定。
1.3 上水前检查、校对并记录膨胀指示数值。
1.4 试验前对试验范围内系统和设备进行检查，同时对于不参加水压试验的设备和系统须做好隔离措施。
1.5 水压试验压力表应校验合格，精度应大于1.5级，且不少于2块，安装在就地和控制室内1.6水压试验的水温、实验时的环境温度，均符合要求；水压试验应符合DL612-1996《电力工业锅炉压力容器监察规程》的要求2 水压试验检查2.1 检查各受热面管道的残余变形。
2.2 检查各受热面管道的焊缝。
2.3 检查各受热面管道膨胀变形。
2.4 检查和记录膨胀指示器的数值。
3 质量要求3.1 水压试验压力的升降速度应符合要求3.2 试验设备管道无残余变形。
3.3 试验设备管道焊缝无渗漏，管子表面无渗漏。
3.4 各膨胀测量电点的膨胀量记录齐全。
3.5 水压试验后应制定锅炉的防腐措施。
发电厂-阀门(检修标准规程)
汽水阀门第一节安全阀一．设备规范及结构1．设备简介：安全阀是锅炉的安全保护装置，用来防止锅炉蒸汽压力超过允许值。
当压力超过允许值时，安全门自动开启，排出汽体。
当压力下降到某值时，又自动关闭。
蝶型弹簧安全阀由一组蝶型弹簧组成，其压力直接作用于阀瓣上，使阀门保持密封。
通过调节螺距来调整弹簧的作用力以达到开启的压力。
当锅炉的压力超过规定值时，蒸汽作用于阀瓣上的力大于蝶型弹簧的作用力，使阀瓣被推离阀座。
随之排汽、降压直至汽包或联箱内的蒸汽压力小于弹簧的作用力，安全门便回座关闭。
上述仅仅是依靠弹簧紧力，理论上起跳和回座的过程是比较理想。
实际上，当蒸汽压力接近于起跳压力时，作用于阀瓣上的两力接近平衡，因此在阀瓣上起跳而又未起跳时，密封面间的密封比压接近于“0”，此时蒸汽将会从密封间高速泄露出来，损坏密封面。
为此，在蝶型弹簧安全门上部设有压缩空气气缸和必要的辅助设备，以改善安全阀的密封性并精确控制起跳压力和回座压力。
当蒸汽压力低于起跳压力时，气缸活塞上方始终有压缩空气作用着，而活塞下方则与大气相通。
因此，在起跳前，密封面上总能保持一定的密封比压，因此具有较好的密封性。
当蒸汽压力达到起跳压力时，压力继电器使压缩空气电磁转向阀换向，此时，活塞上方与大气相通而卸荷，同时活塞下方接通压缩空气。
这一上下压差的反向突变就能使阀瓣畅快地打开，排出蒸汽。
当排汽至蒸汽压力达到压力继电器调整好的规定回座压力时，电磁转向阀又再次切换，此时压缩空气又重新作用于活塞上方，而活塞下方则与大气相通而卸荷，使阀门保持密封。
二．安全阀的校验锅炉大修或安全阀检修后必修对安全阀进行校验。
校验方法可分为带负荷和不带负荷校验两种。
校验如下：1．安全门动作压力见下表：3锅炉压力升至125kgf/cm2，逐只手操安全阀的操作开关，使安全阀试跳，以验证安全阀能否动作。
如安全阀不动作，则锅炉应降压，由检修人员对安全阀进行检查、调整，直至安全阀动作正常为止。
4．热态机械校验：（1）安全阀试跳。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
河南華潤電力古城有限公司
China Resources (Henan) Power Gucheng Co. Ltd.
J61Y-Pw54 17V DN 10,20,32截止阀
检修工艺卡
编号：
检修性质：
设备编号：
检修单位：
工作负责人：
检修时间：
编制：审核：批准：
2007-06-15发布2007-06-30实施
1 目的
1.1 规范检修行为，确保J61Y-Pw54 17V DN15，20，25截止阀检修质量符合检修规程规定要求。
1.2 本检修工艺卡所规定的程序为所有参加本项目工作人员所必须遵循的质量保证程序。
2 适用范围
2.1 适用于的J61Y-Pw54 17V DN15，20，25截止阀检修工作。
3 概述
3.1概述
3.1.1 J61Y-Pw54 17V DN15，20，25型截止阀，由哈尔滨锅炉厂阀门分厂生产
3.1.2 本次检修停工待检点：H 1 点，见证点：W 2 点。
4引用文件
J61Y-Pw54 17V DN15，20，25截止阀图纸
5 修前准备
5.1 安全措施及检修工作票
□ 5.1.1严格依照《电业安全工作规程》，作好安全防护措施。
□ 5.1.2 严格执行工作票管理制度，认真办理、检查、验证工作票。
5.2 备品备件
□5.2.1 本次检修所需要备品及易耗品准备
盘根填料
5.3工具
□ 5.3.1工具
12″扳手2把、100MM螺丝刀1只、100mm扁铲1只、毛刷1只、20mm铜棒1只、2P手锤1只、剪刀1把、刮刀1只、24″扳手 1把、小手电筒、除锈剂、老虎钳1只、1T手拉葫芦1只、记号笔1只、研磨块1个、400#研磨剂1筒
5.4 现场准备
□ 5.4.1 办理工作票，确认检修设备安全隔离。
□ 5.4.2 检修位置脚手架搭建并经过验收签字。
□ 5.4.3 检修位置拆除保温。
□ 5.4.4 设置检修场地。
6检修工序
6.1 阀门解体
□6.1.1旋松阀体上的紧定螺钉。
□ 6.1.2松开压盖螺丝。
□ 6.1.3旋开阀盖取出填料及座圈。
□ 6.1.4拆下阀盖，取下阀芯。
6.2 阀盖、阀座、阀芯检修
□6.2.1壳体应完整无缺，无裂纹等缺陷。
□ 6.2.2检查阀芯，是否磨损，是否有裂纹、麻点、腐蚀、沟槽。
□ 6.2.3拆下阀杆检查有无腐蚀、弯曲，丝扣是否完好。
阀杆丝扣应完整，无裂纹，阀杆螺母丝扣无缺牙、磨损。
□ 6.2.4清理检查阀座是否有裂纹、腐蚀、麻点、沟槽等，确定更换或研磨。
□ 6.2.5检查填料压盖、密封圈内外壁应无沟槽，填料压盖螺丝两侧应均匀受力。
□ 6.2.6根据检查情况，研磨或检修。
6.3 阀门组装
□6.3.1将阀杆旋入阀盖内，将填料压盖、填料等套入阀杆。
□6.3.2 将装好的阀盖装入阀体上。
□6.3.3紧好阀壳两侧的止头螺丝。
□6.3.4旋紧填料压盖螺母。
□6.3.5阀门做水压试验，水压强度试验压力47MPa，应无内、外漏。
6.4 现场清理
□ 6.4.1恢复各处保温，拆除脚手架。
□ 6.4.2现场清扫干净，工具如数收回。
□ 6.4.3确认检修设备完全符合标准，工作人员撤出现场。
□ 6.4.4 终结工作票，完成技术记录归档。
6.5 质量控制作业流程
见质量控制表附表3
7质量记录
7.1 附表1 《J61Y-Pw54 17V DN15，20，25截止阀检修数据记录》
7.2 附表2 《J61Y-Pw54 17V DN15，20，25截止阀检修完工报告单》
7.3 附表3 《J61Y-Pw54 17V DN15，20，25截止阀检修质量控制表》
附表1 河南华润电力古城有限公司
机组 J61Y-Pw54 17V DN15，20，25截止阀检修数据记录
附表2
河南华润电力古城有限公司
附表3 河南华润电力古城有限公司
机组 J61Y-Pw54 17V DN15，20，25截止阀检修质量控制表
