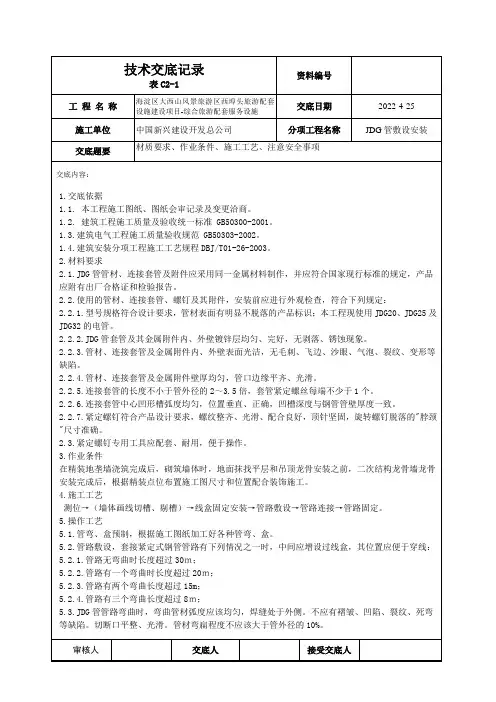

JDG管敷设技术交底
2.2.1.型号规格符合设计要求，管材表面有明显不脱落的产品标识；本工程现使用JDG20、JDG25及JDG32的电管。
2.2.2.JDG管套管及其金属附件内、外壁镀锌层均匀、完好，无剥落、锈蚀现象。
2.2.3.管材、连接套管及金属附件内、外壁表面光洁，无毛刺、飞边、沙眼、气泡、裂纹、变形等缺陷。
1.交底依据
1.1.本工程施工图纸、图纸会审记录及变更洽商。
1.2.建筑工程施工质量及验收统一标准 GB50300-2001。
1.3.建筑电气工程施工质量验收规范 GB50303-2002。
1.4.建筑安装分项工程施工工艺规程DBJ/T01-26-2003。
2.材料要求
2.1.JDG管管材、连接套管及附件应采用同一金属材料制作，并应符合国家现行标准的规定，产品应附有出厂合格证和检验报告。
8.文明施工及安全注意事项
8.1.进入施工现场的所有人员，必须遵守安全生产的规定。
8.2.机电设备的设置必须符合有关安全规定。各种手持式电动工具和移动式小型机械的使用时，必须安装漏电保护装置，并符合一机、一闸、一箱。所有机电设备，机具使用前应检查确认性能良好，不准“带病”使用；
8.3.使用砂轮锯，要压力均匀，人站在砂轮片旋转方向侧面，不得随意在机具上放东西，砂轮锯必须有防护罩，周围不存放可燃物品。
5.1.管弯、盒预制，根据施工图纸加工好各种管弯、盒。
5.2.管路敷设，套接紧定式钢管管路有下列情况之一时，中间应增设过线盒，其位置应便于穿线：5.2.1.管路无弯曲时长度超过30ｍ；
5.2.2.管路有一个弯曲时长度超过20ｍ；5.2.3.管路有两个弯曲长度超过15m；
JDG管技术交底
JDG管技术交底1.管材及附件1.01套接式紧定式钢导管管路的管材、连接套管及盒（箱）组成的电线管路，应采用同一金属材料制作，并应镀锌。
紧定螺钉应采用高强度原材料制作。
管材、连接套管及其金属附件使用的原材料应符合国家现行标准的规定，产品应附有出厂合格证和检验报告。
1.02套接紧定式钢管管路的管材、连接套管、螺钉及其附件，安装前应进行外观检查，且应符合下列规定：1.型号、规格符合设计要求，管材表面有明显、不脱落的标识；2.金属内、外壁镀层均匀，完好，无剥落、锈蚀等现象；、3.管材、连接套管及其金属附件内、外壁表面光洁，无毛刺、飞边、沙眼、气泡、裂纹、变形等缺陷；4.管材、连接套管及其金属附件，壁厚均匀，管口边缘平整、光滑；5.连接套管的长度不小于管外径的2～3.5倍；6.连接套管中心凹型槽弧度均匀，位置垂直、正确，凹槽深度与钢导管管壁厚度一致；7.紧定螺钉符合产品设计要求，螺纹整齐、光滑、配合良好，顶针尖固，旋转紧定脱落的“脖颈”尺寸准确。
1.03紧定螺钉专用工具应配套、耐用，便于操作。
2.管路敷设2.01套接紧定式钢导管管路有下列情况之一时，中间应增设接线盒，其位置应便于穿线：1.管路长度每超过30m，无弯曲；2.管路长度每超过20m，有一个弯曲；3.管路长度每超过15m，有两个弯曲；4.管路长度每超过8m，有三个弯曲；2.02套接紧定式钢导管管路弯曲敷设时，弯曲管材弧度应均匀，焊缝处于外侧。
不应有折皱、凹陷、裂纹、死弯等缺陷。
切断口平整、光滑。
管材弯扁程度不应大于管外径的10％。
2.03套接紧定式钢导管管路垂直敷设时，管内绝缘电线截面应不大于50m m2,长度每超过30m，应增设固定导线用的拉线盒。
2.04套接紧定式钢导管管路明敷设时，管材的弯曲半径不宜小于管材外径的6倍。
当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管材外径的4倍。
2.05套接紧定式钢导管管路明敷设时，支架、吊架的规格，当无设计要求时，不应小于下列规定：1.圆钢：直径6mm2.扁钢：30mmX3mm。
JDG管明配管技术交底
JDG管明配管技术交底应一、施工准备1、材料要求（1）管材、连接套管及箱（盒）组成的电线管路，应采用同一金属材料制作，并应镀锌。
紧定螺钉应采用高强度原材料制作。
管材、连接套管及金属附件使用的原材料应符合国家现行标准的规定，产品应附有出厂合格证和检测报告。
（2） A、管材、螺钉及其附件的型号、规格应符合设计要求，管材表面有明显、不脱落的产品标识；B、内外壁镀层均匀，完好，无剥落、锈蚀等现象；C、管材、连接套管及其附件内外壁表面光洁，无毛刺、飞边、砂眼、气泡、裂纹、变形等缺陷；D、管材、连接套管及其金属附件，壁厚均匀，管口边平整、光滑；E、连接套管的长度不小于管外径的2～3.5倍；F、连接套管中心凹型槽弧度均匀，位置垂直、正确，凹槽深度与钢导管管壁厚度一致；G、紧定螺钉符合产品设计要求，螺纹整齐、光滑配合良好，顶针坚固，旋转紧定脱落的“脖径”尺寸正确。
H、紧定螺钉的专用工具应配套、耐用、便于操作。
2、机具准备手板弯管器、液压开孔器、砂轮锯、、台钻、手电钻，电锤、电焊机、气焊工具、专用搬子、活搬子、钢锯、切割刀、扁锉、圆锉、手锤、錾子、钻头、管钳子及水平尺、卷尽、绝缘手套、工具袋、工具箱、高橙子等。
二、施工工艺流程[断管、铣口]—[箱、盒支架固定] ——[管路敷设] ——[管路连接] ——— [螺纹管接头与箱、盒紧固]三、配管1、加强样板引路，坚持样板制，样板间一定要达到各工序的标准化。
发现问题，及时改进；2、断管：采用钢锯断管，管子切割后要铣口，清除管口的飞边、毛刺。
3、支吊架安装：支吊架的规格当设计无要求时，按下列规定：圆钢直径6mm；扁钢30×3mm；角4、固定点与终端，弯头中点电气器具或柜、台、箱、盘等边缘的距离宜为150～300mm范围5、管路敷设：钢管安装时，无弯时管路直线长度不大于30m、有一个弯时管路直线长度不大于20m、有二个弯时管路直线长度不大于15m、有三个弯时管路直线长度不大于8m，如超过必须加装接线盒；6、管子煨弯：钢管煨弯时焊缝应放在左右侧面。
JDG管技术交底
3.2一般项目要求
3.2.1 室内进入落地式柜、台、箱、盘内的导管管口，应高出柜、台、箱、盘的基础面50～80mm。
2.3.2.3 现浇混凝土墙上的箱、盒，可将箱、盒固定在卡铁上，将卡铁与钢筋焊接固定。为使箱、盒标高正确，也可采用预留套盒的方法。
2.3.3 管路敷设
2.3.3.1 煨弯：钢管的弯曲应采用冷煨法。一般管径20mm以下时使用专用手扳煨管器；管径25mm及以上时，使用液压煨弯器；管径70mm及以上时，使用机械煨弯器。
2操作工艺
2.1 工艺流程
弹线定位 箱盒稳固 管路敷设 预扫管
2.2 技术质量标准
2.2.1 建筑电气工程施工质量验收规范（GB 50303 —— 2002）
2.2.2 建筑电气工程施工工艺标准
2.2.3 套接紧定式钢导管电线管路施工及验收规程（CECS 120︰2000）
2.2.4 建筑电气通用图集（92DQ5）

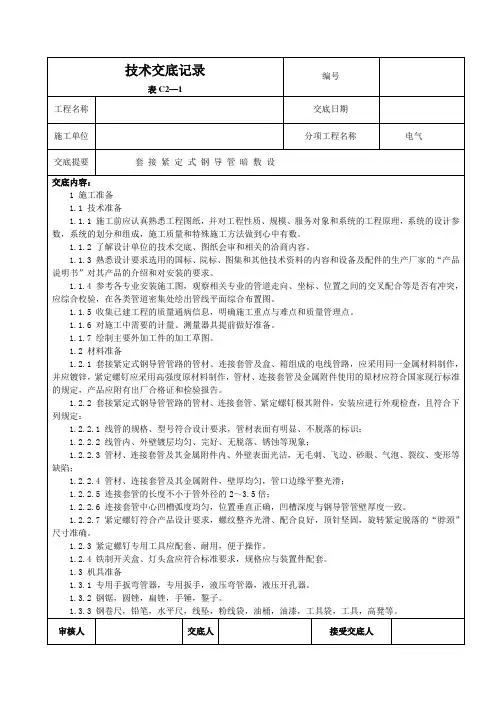

1.1.3 熟悉设计要求选用的国标、院标、图集和其他技术资料的内容和设备及配件的生产厂家的“产品说明书”对其产品的介绍和对安装的要求。
1.1.4 参考各专业安装施工图，观察相关专业的管道走向、坐标、位置之间的交叉配合等是否有冲突，应综合校验，在各类管道密集处绘出管线平面综合布置图。
1.1.5 收集已建工程的质量通病信息，明确施工重点与难点和质量管理点。
1.2.3 紧定螺钉专用工具应配套、耐用，便于操作。
1.2.4 铁制开关盒、灯头盒应符合标准要求，规格应与装置件配套。
1.3 机具准备
1.3.1 专用手扳弯管器，专用扳手，液压弯管器，液压开孔器。
1.3.2 钢锯，圆锉，扁锉，手锤，錾子。
JDG管工程技术交底

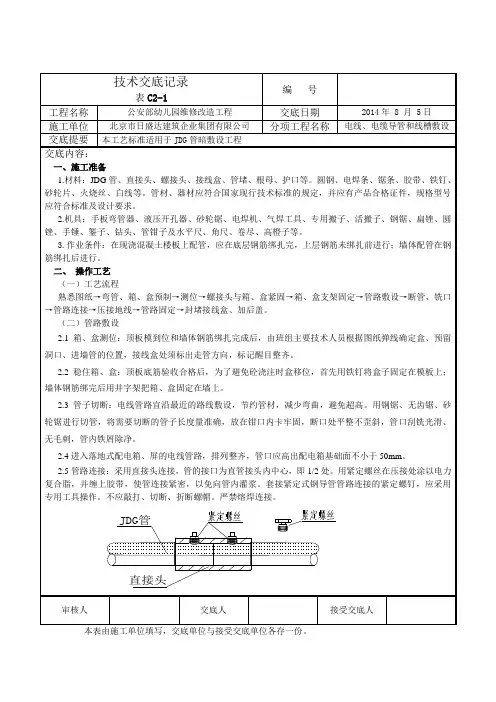

技术交底记录表C2-1编 号工程名称公安部幼儿园维修改造工程 交底日期2014年 8 月 5日 施工单位北京市日盛达建筑企业集团有限公司 分项工程名称 电线、电缆导管和线槽敷设交底提要 本工艺标准适用于JDG 管暗敷设工程 交底内容：一、施工准备1.材料：JDG 管、直接头、螺接头、接线盒、管堵、根母、护口等。
圆钢、电焊条、锯条、胶带、铁钉、砂轮片、火烧丝、白线等。
管材、器材应符合国家现行技术标准的规定，并应有产品合格证件，规格型号应符合标准及设计要求。
2.机具：手板弯管器、液压开孔器、砂轮锯、电焊机、气焊工具、专用搬子、活搬子、钢锯、扁锉、圆锉、手锤、錾子、钻头、管钳子及水平尺、角尺、卷尽、高橙子等。
3.作业条件：在现浇混凝土楼板上配管，应在底层钢筋绑扎完，上层钢筋未绑扎前进行；墙体配管在钢筋绑扎后进行。
二、 操作工艺 （一）工艺流程熟悉图纸→弯管、箱、盒预制→测位→螺接头与箱、盒紧固→箱、盒支架固定→管路敷设→断管、铣口→管路连接→压接地线→管路固定→封堵接线盒、加后盖。
（二）管路敷设2.1箱、盒测位：顶板模到位和墙体钢筋绑扎完成后，由班组主要技术人员根据图纸弹线确定盒、预留洞口、进墙管的位置，接线盒处须标出走管方向，标记醒目整齐。
2.2稳住箱、盒：顶板底筋验收合格后，为了避免砼浇注时盒移位，首先用铁钉将盒子固定在模板上；墙体钢筋绑完后用井字架把箱、盒固定在墙上。
2.3管子切断：电线管路宜沿最近的路线敷设，节约管材，减少弯曲，避免超高。
用钢锯、无齿锯、砂轮锯进行切管，将需要切断的管子长度量准确，放在钳口内卡牢固，断口处平整不歪斜，管口刮铣光滑、无毛刺，管内铁屑除净。
2.4进入落地式配电箱、屏的电线管路，排列整齐，管口应高出配电箱基础面不小于50mm 。
2.5管路连接：采用直接头连接，管的接口为直管接头内中心，即1/2处。
用紧定螺丝在压接处涂以电力复合脂，并缠上胶带，使管连接紧密，以免向管内灌浆。
JDG管暗敷设
3、管路连接
（1）、管路连接采用的紧定螺钉，可用与紧定螺钉螺帽槽口配套的十字螺丝刀操作，但应与螺钉方向一致，均匀用力，直至拧紧力度达到后螺帽脱落。禁止敲打、切断等，严禁熔焊连接。
4、在施工中注意材料的使用，加强配合协调，避免管子的戳伤、捅伤、砸伤，管口锉毛刺时，不得直接用手，以免拉伤。
5、施工时，严禁材料乱丢乱扔，尤其是从高处扔下造成伤人。
6、在临边作业时，必须检查外围防护是否到位、脚手板是否齐全稳固。
7、电盒填充用的锯末，应统一装在专门的容器内，用完后，将周围剩余的锯末及时收回。
技术交底记录
表C2-1
编号
工程名称
交底日期
施工单位
分项工程名称
交底提要
JDG钢导管预留预埋技术交底
交底内容：
一、施工准备
1、主要工机具：专用弯管器、紧定扳手、钢锯、半圆锉、克丝钳、一字螺丝刀、液压开孔器等。
2、材料：JDG镀锌钢导管及配套用直管接头、螺纹管接头、接线盒等。
3、作业条件：
装修砌筑期间：隔墙板立好、加固完、管槽切割到位，砖墙随砌体配合土建立管。
技术负责人
交底人
接受交底人
1.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
（2）、管路连接处，两侧连接的管口要平整、光滑、无毛刺、无变形。管材插入连接套管接触应紧密，并符合下列规定：
直管连接时，两管口分别插入直管接头中间，紧贴凹槽处两端，用紧定螺钉定位后旋紧至螺帽脱落；
技术交底(JDG钢管暗敷设)
3）管路应敷设在主龙骨的上边，管入箱、盒必须煨灯叉弯。。
4）管路固定点的间距为1500mm。受力灯头盒应用吊杆固定，在管入盒处及弯曲部位两端150～300mm处加固定卡子固定。
5）吊顶内灯头盒至灯位可采用金属可挠导管过度，长度不宜超过1000mm。吊顶各种箱、盒的安装，箱、盒口的方向应朝向检查口
6、管路连接：
吊顶内管路敷设：
（1）配合建筑结构进行预埋件、预留孔洞工作。
（2）单独支撑、吊挂的管路，在吊顶龙骨安装进行施工；敷设在吊顶主龙骨上的管路，配合龙骨安装进行施工。
（3）内部装修施工时，配合土建做好吊顶灯位及电气器具位置样图，并在顶板或地面弹出实际位置。
后砌墙上配管，要与土建密切配合，作好相关预留孔洞的管线槽，以免日后剔凿现象发生。
3）剔槽孔：砖墙或砌体墙需要剔槽时，应在槽两边弹线，用快錾子剔。槽宽及槽深均以比管外径大10mm为宜。
4）管子切断：采用钢锯切管，将需要切断的管子长度量准确后再锯管，断口处平齐不歪斜，管口刮铣光滑、无毛刺，管内铁屑除净。
5）稳注箱、盒：根据施工管路的要求，加工箱、盒时注意引出管的定向。砖墙、砌体墙的箱、盒，用强度不小于M10的水泥砂浆稳住，灰浆应饱满、平整、牢固、坐标正确。
