双螺杆机及螺纹元件产品常识
1 双螺杆机及螺纹元件产品常识
螺杆挤出机的分类
按螺杆机作用分类：分为连续挤出和非连续挤出。
按螺杆数量分类：分为：单螺杆、双螺杆和三螺杆（多螺杆）挤出机。
按螺杆形态分类：分为整体螺杆和积木式组合型双螺杆（多螺杆）。
双螺杆挤出机又可分为：平行双螺杆挤出机和锥形双螺杆挤出机；以及平行同向和平行异向双螺杆挤出机。
目前国内单螺杆挤出机应用最为广泛，适用于一般材料的挤出加工。双螺杆挤出机由于具有因摩擦产生的热量较多，物料受到的剪切比较均匀，螺杆的输送能力较大，挤出比较稳定，物料在机筒内停留的时间较长，因此物料混合均匀。
双螺杆挤出机/造粒机用途
双螺杆挤出机到底应用在什么方面呢？双螺杆挤出机是塑胶加工机械中的一种重要设备、它已不仅仅适用于高分子材料的挤出成型和混炼加工，它的用途已拓宽到食品、饲料、电极、炸药、建材、包装、纸浆、陶瓷、化工、LED材料等领域。挤出机螺杆高速化也带来了一系列需要克服的难点：如物料在螺杆内停留时间减少会导致物料混炼塑化不均、物料经受过度剪切可能造成物料急骤升温和热分解，挤出稳定性控制困难会造成挤出物几何尺寸波动，相关的辅助装置和控制系统精度必须提高，螺杆与机筒的磨损加剧需要采用高耐磨及超高耐磨材质，减速器与轴承在高速运转情况下如何提高其寿命等问题都需要解决。挤出机在工作过程的电气自动化控制也在不断发展，传统电气控制都是分别采用单机自动化仪表实现的，如今已发展到采用人机界面技术、计算机技术、变频技术等构成的触摸屏、PLC、温度控制模板、变频调速等组成的电气控制系统。大家都知道挤出机在不断地发展，其用途也将越来越广泛。
螺杆及螺纹元件的功能和作用
（一）、螺杆的分段及其功能
1）螺杆一般分：输送段、熔融段、混炼段、排气段、均化段5个段。
1、输送段，输送物料，防止溢料。
2、熔融段，此段通过热传递和摩擦剪切，使物料充分熔融和均化。
3、混炼段，使物料组分尺寸进一步细化与均匀，形成理想的结构，具分布性与分散性混合功能。
4、排气段，排出水汽、低分子量物质等杂质。
5、均化（计量）段，输送和增压，建立一定压力，使模口处物料有一定的致密度，同时进一步混合，最终达到顺利挤出造粒的目的。
2）分布（分配）与分散混合之段别
1、分布混合，使熔体分割与重组，使各组分空间分布均匀，主要通过分离，拉伸（压缩与膨胀交替产生）、扭曲、流体活动重新取向等应力作用下置换流动而实现。
2、分散混合，使组分破碎成微粒或使不相容的两组分分散相尺寸达至要求范围，主靠剪切压力和接伸应力实现。
3）输送元件，螺纹式的 2 1、表示法：如“56/56”输送块，前一个”56”指导程为56MM,后一个”56”指长度为56MM。
2、大导程，指螺距为1.5D~2D
3、小导程，指螺距为0.4D左右。
4、其使用规律：随着导程增加，螺杆挤出量增加，物料停留时间减少，混合效果降低。
5、选用大导程螺纹的场合，以输送为主的场合，利于提高产量；热敏性聚合物，缩短停留时间，减少降解；排气处选用（也有选用浅槽），增大表面积，利于排气，挥发等。
6、选用中导程螺纹场合，以混合为主的场合，具不同的工作段逐渐缩小的组合，用于输送和增压。
7、选取用小导程螺纹的场合，为一般是组合上逐渐减小，用于输送段和均化计量段，起到增压，提高熔融；提高混合物化程度及挤出稳定。
（二）混炼元件，有两大类，“K”系列与“M”系列（齿状）
1、 “K”系列：表示法：如K45/5/56”，属于剪切块，带“K”指片状剪切块，“45”指片拼成的角度，“5”指共有5片，”56”指长度为56MM ，螺棱宽度为56/5=11.2mm ），其参数：
方向，分正向和反向。反向，对物料的输送有阻碍作用，起到延长时间，提高填充增大压力，大大提高混炼效果的作用。
角度，一般有“30°、45 °、60 °、90 °”之分，其作用与效果:
正向时，增大交错角，将降低输送能力，延长停留时间，提高混炼效果，但越易漏流。对于分布混合与分散混合而言，分布混合随着角度大而更加有效，分散混合在角度45。时最好，其次是30。，最差是60。。
反向时，增大角度，将减少聚合物之有效限制，但越易漏流。
螺棱宽度一般有7mm、11mm、11.2mm、14mm、19mm等等，这是衡量剪切大小和混合大小的一个最重要参数之一，宽度越大剪切越大混合越小；宽度越小剪切越小混合越大。对于分布混合与分散混合而言，分布混合，随宽度增大而有效性减少，分散混合随宽度增而有效性增大；宽度越小，物料轴向有效流量和径向有效流量之比随之增大。
头数，一般分单头、双头、三头。
其作用效果：
正向时，头数越少，挤出输送能力越大，扭矩越大，混合特性也越优，但剪切作用越少。
反向时，头数越少，挤出输送能力越小，混合特性越优。
二头螺纹可主来挤塑，受热均匀且又是短，自洁性能好（常用的）。
三头螺纹，能灵活选择物料在机角的压力和温度分布，加纤稳定，排气表面更新效果好，但产量低。
2、 “M”系列：齿形状，主要起到搅乱料流，能使物料加速均化。齿越多混合越强但使用时注意，高剪切的破坏性。
3 双螺杆机螺杆元件常规配置举例
序号 机型 螺纹元件规格型号 数量(件) 序号 机型 螺纹元件规格型号 数量(件)
1 T65 44/44SK 2 1 T75 96/96SK 4
2 72/75SK 2 2 96/96SKN 2
3 88/44SK 2 3 72/72 12
4 72/72 10 4 56/56 28
5 64/64 14 5 56/28L(左) 4
6 44/44 14 6 48/48 2
7 44/22L(左) 4 7 96/96 8
8 30°/7/72 2 8 45°/5/96 2
9 45°/5/56 8 9 45°/5/56 10
10 60°/4/44 2 10 90°/5/56 4
11 90°/5/56 10 11 30°/7/72 4
12 56/56 16 12 60°/4/56 6
13 45°/5/36 2
合计 86 合计 88
说明：1、不同双螺杆机螺杆长度配置不尽一样；同一双螺杆机生产物料不一样，组合应用螺杆元件数量、规格等会不一样； 同一机型生产物料不一样，螺杆元件组合形态也会不一样。
2、如T65机44/44SK和T75机96/96SK表示深槽螺纹式输送元件（螺纹套），如“44/44”螺纹套，前一个“44”指导程为44MM，后一个“44”指长度为44MM；96/96SKN则表示过渡连接用深槽螺纹式输送元件（螺纹套）。
3、如T65机45°/5/56和T75机45°/5/56表示剪切块（啮合块），如“45°/5/56”啮合块，“45°”指片拼成的角度，“5”指共有5片，“56”指度度为56MM。
4、如T65机44/22L（左）和T75机56/28L（左）螺纹套，“44和56”指导程分别为44MM和56MM，“22和28”指长度分别为22MM和28MM；”L（左)”表示（左旋）反向。
5、剪切块（啮合块）角度一般可分为30°、45°、60°和90°四种；片数一般可分为4、5、7片。
6、如T65机和T75机螺纹式输送元件（螺纹套）导程品种大致有：22、44、56、64、72、28、36、48、96等。
7、如T65机合计“86件”和T75机“88件”则分别表示每种机型螺纹元件配置数量。
4
螺杆组合基础知识-螺纹元件
螺杆组合基础知识一螺纹元件
输送元件
输送元件是螺纹形的，它的功能是用来输送物料（包括液体物料）。螺槽的形状可以是矩形的和根据相对运动原理生成的特殊形状（啮合型的），螺纹元件分正向和反向两种，又可分单头、双头、三头螺纹元件。
单头螺纹元件
具有高效的固体输送能力，一般多用在加料段，以改进挤出量受加料量限制以及用于输送流动性差的物料，如低密度物料。一般用在反应加工过程中输送粒度近似水的物料，也可用于排料段，单头螺纹的输出能力大于多头螺纹，扭矩也大于多头螺纹，其混合特性比多头螺纹要多。
双头螺纹和三头螺纹相比
在相同的中心矩下，D/Do比较大，槽深较深，因此在相同的螺杆速度下，能提供较低的剪切速率，比较适应于加工粉体料，特别是低松密度粉料、玻纤等对剪切敏感的物料。与三头螺纹元件相比，在相同的剪切应力和扭矩下，二头螺纹元件可在更高的速度下工作，产能更高。三头螺纹元件在相同的螺杆转速下，可以对物料施加更高的平均剪切速率和剪切力，另外，由于螺槽浅，物料层变薄，三头比二头热传递性能好，利于物料塑化、熔融。但是，因为剪切强烈，一般不易用于对剪切敏感的物料加工，如玻纤、PVCo
导程变化与特性：
在螺杆组合中，对于以输出为主的场合，选择较大导程的螺纹，有利于提高产量，对热敏性聚合物的挤出，选择大导程，可缩短物料停留时间，减少物料的热降解。螺纹导程对挤出量、混合特性、扭矩的影响很大，一般来讲，螺纹导程增加，螺杆挤出量增加，物料的停留时间减少，对物料的混合效果相对有所降低，扭矩也变小。对于混合为主的场合，选择中导程的螺纹，而且对螺杆不同工作区的螺纹，其导程是逐渐变小的组合，主要用于固态物料的输出与增压，从而提高熔融速度或混合物化速度与挤出稳定性。
双螺杆挤出-技术与原理
双螺杆挤出-技术与原理
双螺杆挤出机是一种常用的塑料加工设备，在塑料制品的生产中起着重要的作用。本文将介绍双螺杆挤出机的技术与原理。
一、双螺杆挤出机的结构及工作原理
双螺杆挤出机由主机、传动装置、加料装置、加热装置和控制系统等部分组成。其工作原理是通过螺杆的旋转，将固态塑料料粒或塑化熔融塑料送入机筒内，并通过加热和剪切混合作用，使塑料熔化、塑化、融合等处理，并在螺杆旋转的过程中，通过机筒和模具，将塑料均匀挤出形成产品。
双螺杆挤出机的螺杆主要由整体、分散和联结部分组成。整体部分是指螺杆轴，通过驱动装置使其旋转。整体螺杆的直径和螺距有助于将塑料输送到机筒内并加热、塑化。分散部分是指螺纹槽，用于将固态塑料均匀地剪切和加热。联结部分将整体和分散部分连接起来。
二、双螺杆挤出机的工作流程
双螺杆挤出机的工作流程一般包括加料、加热和挤出三个步骤。
1. 加料：将固态塑料料粒送入加料装置。加料装置一般由喂料器、喂料缸和螺杆组成。当螺杆旋转时，塑料会被螺杆推送到机筒内。
2. 加热：在机筒中设置了电加热装置，通过加热将固态塑料料粒加热到熔融状态。在加热的过程中，螺杆的剪切作用也会帮助塑料充分融化和混合。
3. 挤出：经过加热和剪切的塑料熔融物质经过挤出机筒进入到挤出头，在挤出头中的模具形成所要求的产品形状。挤出机筒和模具之间会施加一定的压力，使得塑料能够均匀挤出，保证产品的质量。
三、双螺杆挤出机的特点及应用领域
双螺杆挤出机相较于单螺杆挤出机具有以下几个特点：
1. 塑化能力强：双螺杆挤出机的螺纹槽比单螺杆挤出机多，双螺杆的剪切作用强，能够充分塑化和混合塑料，使得产品的质量更好。
2. 适应性广：双螺杆挤出机适用于各种不同类型的塑料料粒，可以生产出各种塑料制品，如塑料管材、塑料板材、塑料薄膜等。
3. 生产效率高：双螺杆挤出机可以同时进行加热、塑化和挤出等步骤，生产效率高，能够满足大批量生产的需求。 双螺杆挤出机广泛应用于塑料加工行业，具体包括建筑领域、电子电器行业、汽车行业、医疗器械行业等。比如在建筑领域，双螺杆挤出机可用于生产塑料管道、塑料板材等建筑材料；在汽车行业，可用于生产汽车内饰件、零部件等。
双螺杆挤出机介绍
第三章挤出成型讲稿
1 第四节 双螺杆挤出机
3．4.1双螺杆挤出机简介
最早而且真正应用于聚合物加工的双螺杆挤出机是20世纪30年代在意大利研制成功的:RobertoColombo研制成功了同向旋转双螺杆挤出机，Pasqueth研制成功了异向旋转双螺杆挤出机。经过半个多世纪的不断改进和完善，双螺杆挤出机得到了长足的发展，目前已广泛应用于聚合物加工业和其它工业如食品加工业。
双螺杆挤出机在聚合物加工领域中主要应用有：
（1） 加工硬聚氯乙烯等制品，如管、板、异型材等;
（2） 作为混合机，它主要当作连续混合机，可用来进行聚合物的共混改性、填充改性、造粒和增强改性;
（3） 用来进行反应挤出、脱挥发分、脱水等作业。
在实际应用中，双螺杆挤出机必须配以机头和辅机才能完成预定的任务，这就是所谓的双螺杆挤出机组。从总体组成上看，双螺杆挤出机由传动系统、挤压系统、加热冷却系统、控制系统等组成。
双螺杆挤出机分类：
（！）根据两根螺杆轴线之间的关系：有平行双螺杆与锥形双螺杆之分;
（2）根据两根螺杆的啮合程度分：有啮合双螺杆与非啮合双螺杆；
（3）根据两根螺杆的旋转方向分：有同向旋转与异向旋转之分。
（4）锥形双螺杆
啮合同向双螺杆挤出机的主要用途是：对聚合物进行改性，如对聚合物进行共混、填充和增强改性等，以及进行反应挤出、脱挥发分、脱水等。
这是因为这种挤出机具有良好的自洁性能、较强的剪切作用及较高的螺杆转数。啮合同向双螺杆挤出机中的两根螺杆在啮合区的相对运动方向相反，两根螺杆互相清洁表面，防止了物料在螺杆表面的滞留和粘附，还可以不断更新表面，有利于聚合物的混合、传热，并提高了排气效率。这是啮合同向双螺杆挤出机优于其它类型双螺杆挤出机之处，也是其得到广泛应用的主要原因。
非啮合异向双螺杆挤出机的主要用途是：对聚合物挤出成型和配料造粒等方面。
双螺杆挤出机挤压系统 第三章挤出成型讲稿
2 双螺杆挤出机的挤压系统是双螺杆挤出机的核心部分。其作用是把加入的固体或液体物料熔融塑化、混合或进行化学反应，为口模提供定温、定压、定量的熔体，并将在这一过程中产生的气体或液体排除，最后通过口模及后续的辅机，得到合乎质量要求的制品如颗粒料或具有一定形状和尺寸的制品。
双螺杆工作原理

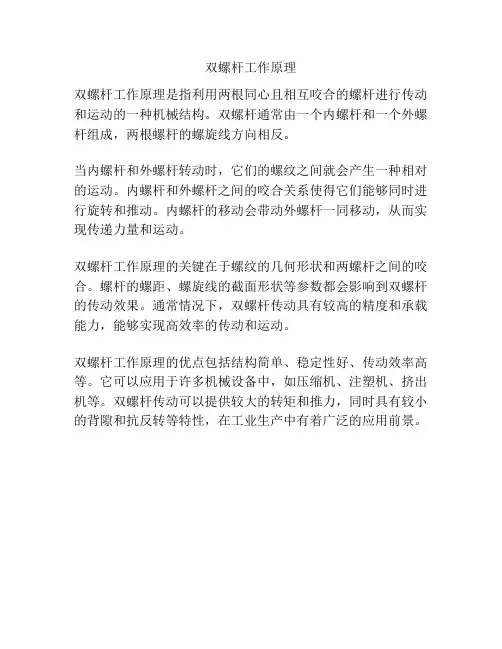

双螺杆工作原理
双螺杆工作原理是指利用两根同心且相互咬合的螺杆进行传动和运动的一种机械结构。双螺杆通常由一个内螺杆和一个外螺杆组成，两根螺杆的螺旋线方向相反。
当内螺杆和外螺杆转动时，它们的螺纹之间就会产生一种相对的运动。内螺杆和外螺杆之间的咬合关系使得它们能够同时进行旋转和推动。内螺杆的移动会带动外螺杆一同移动，从而实现传递力量和运动。
双螺杆工作原理的关键在于螺纹的几何形状和两螺杆之间的咬合。螺杆的螺距、螺旋线的截面形状等参数都会影响到双螺杆的传动效果。通常情况下，双螺杆传动具有较高的精度和承载能力，能够实现高效率的传动和运动。
双螺杆工作原理的优点包括结构简单、稳定性好、传动效率高等。它可以应用于许多机械设备中，如压缩机、注塑机、挤出机等。双螺杆传动可以提供较大的转矩和推力，同时具有较小的背隙和抗反转等特性，在工业生产中有着广泛的应用前景。
双螺杆挤出机原理

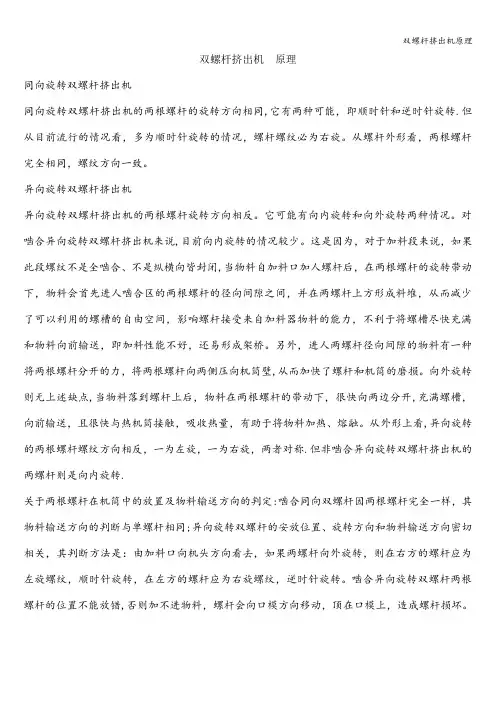

双螺杆挤出机原理
双螺杆挤出机 原理
同向旋转双螺杆挤出机
同向旋转双螺杆挤出机的两根螺杆的旋转方向相同,它有两种可能，即顺时针和逆时针旋转.但从目前流行的情况看，多为顺时针旋转的情况，螺杆螺纹必为右旋。从螺杆外形看，两根螺杆完全相同，螺纹方向一致。
异向旋转双螺杆挤出机
异向旋转双螺杆挤出机的两根螺杆旋转方向相反。它可能有向内旋转和向外旋转两种情况。对啮合异向旋转双螺杆挤出机来说,目前向内旋转的情况较少。这是因为，对于加料段来说，如果此段螺纹不是全啮合、不是纵横向皆封闭,当物料自加料口加人螺杆后，在两根螺杆的旋转带动下，物料会首先进人啮合区的两根螺杆的径向间隙之间，并在两螺杆上方形成料堆，从而减少了可以利用的螺槽的自由空间，影响螺杆接受来自加料器物料的能力，不利于将螺槽尽快充满和物料向前输送，即加料性能不好，还易形成架桥。另外，进人两螺杆径向间隙的物料有一种将两根螺杆分开的力，将两根螺杆向两侧压向机筒壁,从而加快了螺杆和机筒的磨损。向外旋转则无上述缺点,当物料落到螺杆上后，物料在两根螺杆的带动下，很快向两边分开,充满螺槽，向前输送，且很快与热机筒接触，吸收热量，有助于将物料加热、熔融。从外形上看,异向旋转的两根螺杆螺纹方向相反，一为左旋，一为右旋，两者对称.但非啮合异向旋转双螺杆挤出机的两螺杆则是向内旋转.
关于两根螺杆在机筒中的放置及物料输送方向的判定:啮合同向双螺杆因两根螺杆完全一样，其物料输送方向的判断与单螺杆相同;异向旋转双螺杆的安放位置、旋转方向和物料输送方向密切相关，其判断方法是：由加料口向机头方向看去，如果两螺杆向外旋转，则在右方的螺杆应为左旋螺纹，顺时针旋转，在左方的螺杆应为右旋螺纹，逆时针旋转。啮合异向旋转双螺杆两根螺杆的位置不能放错,否则加不进物料，螺杆会向口模方向移动，顶在口模上，造成螺杆损坏。
双螺杆
双螺杆压缩机
1、 原理
从运动原理来看，双螺杆挤出机中同向啮合和异向啮合及非啮合型是不同的。
1、同向啮合型双螺杆挤出机
这类挤出机有低速和高速两种，前者主要用于型材挤出，而后者用于特种聚合物加工操作。
（1）紧密啮合式挤出机。低速挤出机具有紧密啮合式螺杆几何形状，其中一根螺杆的螺棱外形与另一根螺杆的螺棱外形紧密配合，即共轭螺杆外形。
（2）自洁式挤出机。高速同向挤出机具有紧密匹配的螺棱外形。可将这种螺杆设计成具有相当小的螺杆间隙，使螺杆具有密闭式自洁作用，这种双螺杆挤出机称为紧密自洁同向旋转式双螺杆挤出机。
2、异向啮合型双螺杆挤出机
紧密啮合异向旋转式双螺杆挤出机的两螺杆螺槽之间的空隙很小(比同向啮合型双螺杆挤出机中的空隙小很多)，因此可达到正向的输送特性。
3、非啮合型双螺杆挤出机
非啮合型双螺杆挤出机的两根螺杆之间的中心距大于两螺杆半径之和。
2、辅机
双螺杆挤出机组的辅机主要包括放线装置、校直装置、预热装置、冷却装置、牵引装置、计米器、火花试验机、收线装置。挤出机组的用途不同其选配用的辅助设备也不尽相同，如还有切断器、吹干器、印字装置等。
校直装置
塑料挤出废品类型中最常见的一种是偏心，而线芯各种型式的弯曲则是产生绝缘偏心的重要原因之一。在护套挤出中，护套表面的刮伤也往往是由缆芯的弯曲造成的。因此，各种挤塑机组中的校直装置是必不可少。校直装置的主要型式有：滚筒式（分为水平式和垂直式）；滑轮式（分为单滑轮和滑轮组）；绞轮式，兼起拖动、校直、稳定张力等多种作用；压轮式（分为水平式和垂直式）等。 预热装置
缆芯预热对于绝缘挤出和护套挤出都是必要的。对于绝缘层，尤其是薄层绝缘，不能允许气孔的存在，线芯在挤包前通过高温预热可以彻底清除表面的水份、油污。对于护套挤出来讲，其主要作用在于烘干缆芯，防止由于潮气（或绕包垫层的湿气）的作用使护套中出现气孔的可能。预热还可防止挤出中塑料因骤冷而残留内压力的作用。在挤塑料过程中，预热可消除冷线进入高温机头，在模口处与塑胶接触时形成的悬殊温差，避免塑胶温度的波动而导致挤出压力的波动，从而稳定挤出量，保证挤出质量。挤塑机组中均采用电加热线芯预热装置，要求有足够的容量并保证升温迅速，使线芯预热和缆芯烘干效率高。预热温度受放线速度的制约，一般与机头温度相仿即可。
双螺杆导程-概述说明以及解释
双螺杆导程-概述说明以及解释
1.引言
1.1 概述
双螺杆导程作为一种重要的机械传动元件，在工业生产和机械设备中扮演着至关重要的角色。它是一种由两根同轴线上旋转的螺杆所组成的传动装置，通过螺纹副的协同工作，实现了线性运动和传递动力的功能。双螺杆导程在许多领域都得到广泛的应用，如数控机床、注塑机械、物流设备等。其优势和特点使得其具有较高的传动效率和精度，能够满足工业生产中对于运动平稳性和精密度的要求。
本文将从双螺杆导程的定义和原理、应用领域、优势及特点等方面进行深入探讨，旨在帮助读者更加全面和深入地了解双螺杆导程，为其在实际应用中提供参考和借鉴。
1.2 文章结构
本文将按照以下结构进行展开：首先，在引言部分对双螺杆导程进行概述，介绍文章的主要内容和设计目的。随后，在正文部分将详细解释双螺杆导程的定义和原理，探讨其在不同领域的应用情况，并分析其具有的优势和特点。最后，在结论部分将总结双螺杆导程的重要性，展望其未来的发展前景，并给出一些结束语。通过以上结构，读者能够全面了解双螺杆导程的重要性和潜在价值。
1.3 目的：
本文的目的是全面介绍双螺杆导程的定义、原理、应用领域、优势和特点，以及对其重要性和发展前景进行总结和展望。通过深入探讨双螺杆导程的相关知识和特性，希望读者可以了解其在工程和制造领域的重要性，以及在未来的发展中可能带来的影响和机遇。同时，本文旨在为读者提供有关双螺杆导程的全面信息，以帮助他们更好地理解和应用这一技术。通过本文的阐述，读者将能够深入了解双螺杆导程的各个方面，从而加深对该技术的认识和应用。
2.正文
2.1 双螺杆导程的定义和原理
双螺杆导程是一种机械传动元件，由两根螺旋线紧密相扣而成。其原理是通过两根螺旋线的同步转动，将运动的旋转运动转化为线性运动。双螺杆导程通常用于需要高精度和高负载能力的线性运动系统中。
双螺杆导程的结构包括两根螺旋线和支撑结构。螺旋线的螺距和方向必须精确匹配，以确保两根螺旋线能够同步转动。支撑结构通常由导杆和导轨组成，用于支撑和引导螺旋线的运动。
双螺杆介绍
双螺杆空压机工作原理图
一． 基本结构和工作原理
通常所称的螺杆压缩机即指双螺杆压缩机。
螺杆压缩机的基本结构：
在压缩机的机体中，平行地配置着一对相互啮合的螺旋形转子。
通常把节圆外具有凸齿的转子，称为阳转子或阳螺杆。把节圆内具有凹齿的转子，称为阴转子或阴转子。
一般阳转子与原动机连接，由阳转子带动阴转子转动。
转子上的最后一对轴承实现轴向定位，并承受压缩机中的轴向力。转子两端的圆柱滚子轴承使转子实现径向定位，并承受压缩机中的径向力。
在压缩机机体的两端，分别开设一定形状和大小的孔口。一个供吸气用，称为进气口；另一个供排气用，称作排气口。
工作原理：
螺杆压缩机的工作循环可分为进气，压缩和排气三个过程。随着转子旋转，每对相互啮合的齿相继完成相同的工作循环。
1．进气过程：转子转动时，阴阳转子的齿沟空间在转至进气端壁开口时，其空间最大，此时转子齿沟空间与进气口的相通，因在排气时齿沟的气体被完全排出，排气完成时，齿沟处于真空状态，当转至进气口时，外界气体即被吸入，沿轴向进入阴阳转子的齿沟内。当气体充满了整个齿沟时，转子进气侧端面转离机壳进气口，在齿沟的气体即被封闭。
2． 压缩过程：阴阳转子在吸气结束时，其阴阳转子齿尖会与机壳封闭，此时气体在齿沟内不再外流。其啮合面逐渐向排气端移动。啮合面与排气口之间的齿沟空间渐渐件小，齿沟内的气体被压缩压力提高。
3． 排气过程：当转子的啮合端面转到与机壳排气口相通时，被压缩的气体开始排出，直至齿尖与齿沟的啮合面移至排气端面，此时阴阳转子的啮合面与机壳排气口的齿沟空间为0，即完成排气过程，在此同时转子的啮合面与机壳进气口之间的齿沟长度又达到最长，进气过程又再进行。
从上述工作原理可以看出，螺杆压缩机是一种工作容积作回转运动的容积式气体压缩机械。气体的压缩依靠容积的变化来实现，而容积的变化又是借助压缩机的一对转子在机壳内作回转运动来达到。 螺杆压缩机的特点：
双螺杆挤出机 tme 元件分散原理
双螺杆挤出机 tme 元件分散原理
双螺杆挤出机是一种广泛应用于塑料加工行业的设备，主要用于将塑料熔化并挤出成型。它由两个相互转动的螺杆组成，通过旋转推动塑料材料在挤出机内部进行加热、塑化和挤出。TME（Transverse
Mixing Elements）是一种用于改善双螺杆挤出机性能的重要元件。本文将介绍双螺杆挤出机的工作原理和TME元件的分散原理。
双螺杆挤出机的工作原理可以大致分为四个步骤：送料、加热和塑化、混合、挤出。首先，塑料颗粒经过送料器进入双螺杆挤出机的进料区域。进料区域内，螺杆通过旋转将塑料向前推进，以便后续处理。其次，在加热和塑化区域，塑料颗粒经过高温和螺杆的摩擦熔化成为熔融塑料，并在此区域内进行塑化。
接下来是混合区域，这是双螺杆挤出机中TME元件的重要作用区域。混合区域由两个螺杆之间的螺纹间隙和TME元件组成。TME元件的作用是将塑料材料在混合区域内进行更好的分散混合。它通过改变材料的流体动力学流动和剪切特性，提高材料的均匀性和质量。 TME元件是由一系列几何形状特殊的附件组成的。这些附件可以是螺旋形、切割环、可控空隙、固定空隙等等。通过这些特殊的附件，TME元件可以产生各种不同的剪切和流动力学效应，改变塑料材料流动的动力学行为。这将导致塑料材料的更好的分散和混合，从而提高挤出成型产品的质量。
TME元件的设计和选择对于双螺杆挤出机的性能至关重要。设计合理的TME元件可以提高挤出机的生产能力、增强产品质量、减小能耗和提高设备的稳定性。同时，不同类型和几何形状的TME元件可以根据不同的塑料材料和加工工艺的要求进行选择和调整。
除了TME元件，双螺杆挤出机还有其他关键组成部分，如进料口、分散装置、过滤器和模具等。这些组成部分与TME元件一起协同工作，共同完成塑料材料的加工和挤出成型。
综上所述，双螺杆挤出机是一种重要的塑料加工设备，通过双螺杆的旋转和TME元件的作用，实现塑料材料的熔化、塑化、分散和挤出成型。TME元件通过引入剪切和流动力学效应来改善材料的分散和混合，从而提高产品质量和生产效率。随着科技的不断进步，双螺杆挤出机和TME元件的设计和性能将进一步发展和改进，为塑料加工行业带来更好的生产效果和经济效益。
双螺杆机螺纹元件
双螺杆机螺纹元件
及作用
螺杆的混炼段可以进一步细化和均匀物料的组分尺寸，形成理想的结构，具有分布性和分散性混合的功能。这段的作用是将物料分散均匀地混合在一起，以便后续的挤出加工。排气段则可以排出水汽、低分子量物质等杂质，保证挤出的成品质量。均化段的作用是建立一定压力，使模口处的物料有一定的致密度，同时进一步混合，最终达到顺利挤出造粒的目的。
二）、螺纹元件的分类及其作用
螺纹元件是双螺杆机的核心部件，主要分为进料螺纹和排料螺纹。进料螺纹的作用是将物料从进料口输送到熔融段，同时将物料进行预熔、预混。排料螺纹的作用是将熔融的物料从排料口挤出，同时通过排气口排出气体和杂质。
总的来说，螺杆及螺纹元件在双螺杆机中扮演着至关重要的角色，不同的螺杆段和螺纹元件的设计和作用可以使挤出加工更加高效和稳定。随着技术的不断发展，螺杆及螺纹元件的材质和设计也在不断更新，以适应不同材料和工艺的需求。 正向挤出时，头数越少，挤出能力越大，扭矩也越大，同时混合特性也更好。但是，这也意味着剪切作用会减少。
反向挤出时，头数越少，挤出能力越小，但混合特性更好。
二头螺纹适合挤塑，因为它们受热均匀且长度较短，自洁性能也好。它们是常用的螺纹类型。
三头螺纹能够灵活选择物料在机角的压力和温度分布，能够增加加纤稳定性。此外，排气表面更新效果也很好，但产量较低。
M"系列螺纹的齿形状主要起到搅拌和均化物料的作用。齿越多混合效果越好，但需要注意高剪切可能会对物料造成破坏。
___专注于研发、生产、销售高耐磨碳化钨合金、HK合金和HKT合金螺纹元件（螺纹套和啮合块），主要应用于塑料、木塑、食品、饲料、LED和化工等行业的双螺杆挤出（造粒）机。这些产品的耐磨性能分别是高速工具钢（6542）产品的3.5倍、2倍和1.5倍。
双螺杆机螺纹元件的配置因机型、生产物料不同而有所不同。上表列举了常规配置的举例，但同一机型生产不同物料时，螺杆元件的组合形态也会有所不同。
