预应力锚索施工工艺
. . 预应力锚索施工工艺
一、适用范围 新建铁路武汉至广州客运专线四标段（XXTJIV）第六单元顺层路堑、高边坡的加固。 二、施工准备 1、清理坡面。 2、准备所需的原材料，并做好检测试验。 三、施工工艺 工艺流程见图2。
1、 钻孔 钻孔是锚索施工中控制工期的关键工序。为提高钻孔效率和保证钻孔质量，一般采用潜孔冲击式钻机。该钻机所配钻杆是统一规格，按锚索设计长度将钻孔所需钻杆摆放整齐，钻杆用完，孔深也恰好到位。由于钻杆长度有±5mm的误差，要求钻孔深度超出锚索设计长度O．5m左右。 钻孔结束，逐根拔出钻杆和钻具，将冲击器清洗好备用。用一根聚乙烯管复核孔深，并以高压风吹孔，待孔内粉尘吹干净，且孔深不少于锚索设计长度时，拔出聚乙烯管，以织物或水泥袋纸塞好孔口待用。 两种特殊情况的处理：
锚索制作 钻孔 锚索安装 注浆 立锚墩 张拉 封孔注浆 外部保护 .
. 渗水的处理。在钻孔过程中或钻孔结束后吹孔时，从孔中吹出的都是一些小石粒和灰色或黄色团粒而无粉尘，说明孔内有渗水，岩粉多贴附于孔壁，这时，若孔深已够，则注入清水，以高压风吹净，直至吹出清水；若孔深不够，虽冲击器工作，仍有进尺，也必须立即停钻，拔出钻具，洗孔后再继续钻进，如此循环，直至结束。有时孔内渗水量大，有积水，吹出的是泥浆和碎石，这种情况岩粉不会糊住孔壁，只要冲击器工作，就可继续钻。如果渗水量太大，以至淹没了冲击器，冲击器会自动停止工作，应拔出钻具进行压力注浆。 塌孔、卡钻的处理。当钻孔穿越强风化岩层或岩体破碎带时，往往发生塌孔。塌孔的主要标志是从孔中吹出黄色岩粉，夹杂一些原状的(非钻头击碎的、非新鲜的、无光泽的)石块，这时，不管钻进深度如何，都要立即停止钻进，拔出钻具，进行固壁注浆，注浆压力采用0．4MPa，浆液为水泥砂浆和水玻璃的混合液，24小时后重新钻孔。雨季，常常顺岩体破碎带向孔内渗流泥浆，固壁注浆前，必须用水和风把泥浆洗出(塌入钻孔的石块不必清除)，否则，不仅固壁注浆效果差，还容易造成假象。 2．锚索制作 锚索可在钻孔的同时于现场进行编制，内锚固段采用波纹形状，张拉段采用直线形状。锚索长度是从钻孔孔口算起，因此，钢绞线下料长度应为锚索设计长度、锚头高度、千斤顶长度、工具锚和工作锚的厚度以及张拉操作余量的总和。正常情况下，钢绞线截断余量取50mm。将截好的钢绞线平顺地放在作业台架上，量出内锚固段和锚索设计长度，分别作出标记；在内锚固段的范围内穿对中隔离支架，间距60～100cm，两对中支架之间扎. . 紧固环一道；张拉段每米也扎一道紧固环，并用塑料管穿套，内涂黄油；最后，在锚索端头套上导向帽。 3．锚索安装 向锚索孔装索前，要核对锚索编号是否与孔号一致，确认无误后，再以高压风清孔一次即可着手安装锚索。 安装下倾锚索比较简单，没有更多的技术问题。安装上倾和水平锚索时则要注意以下四点：检查定位止浆环和限浆环的位置，损坏的，按技术要求更换；检查排气管的位置和畅通情况；锚索送入孔内，当定位止浆环到达孔口时，停止推送，安装注浆管和单向阀门；锚索到位后，再检查一遍排气管是否畅通，若不畅通，拔出锚索，排除故障后重新送索。 4．注浆 不管锚索孔的方向如何，我们都采用排气注浆。下倾的孔，注浆管插至孔底，砂浆由孔底注入，空气由锚索孔排出；上倾和水平孔，砂浆由孔口注入，空气压向孔底，由孔底进入排气管排出孔外(水平锚索，空气经限浆环进入排气管)。 上倾和水平锚索孔注浆过程中，当排气管不再排气，且有稀水泥浆从排气管压出时，说明注浆已满；对于下倾锚索注浆，采用砂浆位置指示器控制注浆位置。 锚索孔注浆采用注浆机，注浆压力保持在O．3～O．6Mpa。 5．立锚墩 锚墩是一个受压构件，它把锚具的集中荷载传递到岩面，此外，由于一般情况下孔口岩面不会与锚索轴线垂直，所以，锚墩还有调整岩面受力方. . 向的作用。为了使锚墩上表面与锚索轴线垂直，预先将一根外径与钻头直径相同的薄壁钢管和垫板正交焊牢，浇筑锚墩前将钢管的另一端插入钻孔即可。 6．锚索的张拉 张拉锚索前需对张拉设备进行标定。标定时，将千斤顶、油管、压力表和高压油泵联好，在压力机上用千斤顶主动出力的方法反复试验三次，取平均值，绘出千斤顶出力(kN)和压力表指示的压强(Mpa)曲线，作为锚索张拉时的依据。国产压力表初始起动压强不完全相同，所以，标定曲线上必须注明标定时的压力表号，使用中不得调换。压力表损坏或拆装千斤顶后，要重新标定。 若锚索是由少数钢绞线组成，可采用整体分级张拉的程序，每级稳定时间2～3min；若锚索是由多根钢绞线组成，组装长度不会完全相同，为了提高锚索各钢绞线受力的均匀度，采用先单根张拉，3天后再整体补偿张拉的程序。 7．封孔注浆 补偿张拉后，立即进行封孔注浆。对于下倾锚索，注浆管从预留孔插入，直至管口进到锚固段顶面约50cm；对于上倾和水平锚索，通过预留注浆管注浆。孔中的空气经由设在定位止浆环处的排气管排出。 8．外部保护 封孔注浆后，从锚具量起留50mm钢绞线，其余的部分截去，在其外部包覆厚度不小于50mm的水泥砂浆保护层。 为保质保量地按期完成施工任务，工地必须成立Qc小组，自始至终每. . 个阶段坚持采用科学的工作方法，制定一系列对策和实施办法，及时改善锚索体结构，积极改进施工工艺，采用先进的网络技术组织施工，尽量做到均衡生产，使钻孔、注浆、张拉、封锚等工序互不延误，交叉进行，并按统一表格做好施工记录。 四、机具设备 锚索工程是在整个边坡上全段范围内流水作业，因此，各种机械尤其大型设备，应当选择可移动式和装配式的；由于锚索施工都是立体交叉，互为制约，故机械的作业效率要求高；考虑到大多数锚索作业都是在脚手架上进行，所以要顾及到设备的轻型化；由于施工地点均较偏僻，交通不便，故要求设备的备件和备用品必须充分。根据上述原则选购的主要施工机具设备如下： 1．BH一12／7空压机2台 2．贮气罐1台 3．Qzj一100B潜孔式冲击钻机2台 4．脚手架 5．YCM一100—200型千斤项1台 6．YB4／500油泵1台 7．发电机1台 8．卷扬机1台 9．抽水机1台 10．100／15隔膜式单缸单作用往复泵或LB400×2螺杆泵注浆机1台 11．400型砂轮切割机1台 . . 12．砂浆搅拌机1台 13．电焊机1台 14．各式管钳若干 15．电线若干 16．管路设备(台钳、扳手、铁锤等)若干 四、质量标准 预应力锚索孔质量满足下表中要求： 序号 检验项目 允许偏差 施工单位检验数量 检验方法 1 锚索孔的布置形式及间距 符合设计要求 全部检查 观察、尺量 位置 ±100mm 1处 经纬仪测量、尺量 孔径 +10～0mm 2处 尺量 倾角 1% 1处 导杆法量 深度 +100～0mm 1点 尺量钻杆长
预应力锚索编制施工质量满足下表中要求：
序号 检验项目 允许偏差 施工单位检验数量 检验方法 1 钢绞线品种、规格、质量 符合设计要求 取样试验 观察、尺量 2 每束锚索的规格、组合形式 符合设计要求 全部检验 出厂合格证、观察、尺量 3 防锈处理 符合设计要求 全部检查 观察
4 锚具、锚塞（夹片）、垫板的品种规格质量 符合设计要求 外观全部检查，力学指标按2％抽查 外观目测，力学指标送有资质实验室试验 5 锚固段处理 符合设计要求 全部检查 观察 6 钢绞线、锚索切割要求 符合要求 全部检查 观察
预应力锚索注浆锚固施工质量满足下表中要求：
序号 检验项目 允许偏差 施工单位检验数量 检验方法 1 原材料的品种、规格、质量 符合设计要求 取样试验 出厂合格证、实验室试验
2 注浆体强度等级 符合设计要求 每30孔一组试件，不足30孔也取一组 试件作抗压强度试验 3 注浆方法、注浆压力 符合设计要求 全部检查 通过压力表读数、观察 4 清孔 符合设计要求 全部检查 观察
预应力锚索张拉施工质量满足下表中要求：
序号 检验项目 允许偏差 施工单位检验数量 检验方法 1 锚具、锚塞（夹片）、垫板的品种规格质量 符合设计要求 外观全部检查，力学指标按2％抽查 外观目测，力学指标送有资质实验室试验
2 锚具、夹片、垫板的安装位置 符合设计要求 全部检查 钢尺、卡尺量测 . . 3 锚索分级张拉及总拉力 符合设计要求 全部检查 张拉施工记录、读测力计数据
4 锚索张拉实际伸长值与计算伸长值之差 不超过±6％ 全部检查 尺量、查预应力张拉施工记录
5 滑（断）丝总数 不得超过钢丝总数的5‰，且1束内滑丝不超过1根 全部检查 观察、计数 锚索切除、锚固作业要求 7天后复查，符合设计要求 按锚孔总数的20％进行复查 复拉读数、观察
回缩量及锚塞（夹片）外露量 符合设计要求 全部检查 钢尺测量
锚索张拉顺序 符合设计要求 全部检查 观察 预应力锚索锁定及注浆施工质量满足下表中要求：
序号 检验项目 允许偏差 施工单位检验数量 检验方法 1 注浆用材料的品种、规格、质量 符合设计要求 全部检查 查出厂合格证，取样做试验
2 锚索回缩量及锚塞（夹片）外露量 符合设计要求 全部检查 钢尺测量
3 注浆用水泥砂浆强度等级 符合设计强度 每30孔取1组试件，不足30孔也取1组 试件作抗压强度试验 4 锚具底座与锚孔轴线互相垂直 符合设计要求 全部检查 观察、尺量 5 锚头防腐处理 符合设计要求 全部检查 观察 预应力锚索垫块及混凝土封闭施工质量满足下表中要求：
序号 检验项目 允许偏差 施工单位检验数量 检验方法 1 水泥、钢筋、粗、细骨料等原材料的品种、规格、质量 符合设计要求 全部检查 查出厂合格证，抽样做室内试验
2 垫块及封闭混凝土强度等级 符合设计要求 每100m3混凝土取试件1组，不足100m3时亦取1组 试件作抗压强度试验 3 垫块长度 ＋10，－5mm 每批成品10％，且不少于3件，每件2点（组） 尺量 4 垫块宽(厚)度 ±5mm
五、质量控制
1．锚位点放线，各方向允许误差均为土1cm。 2．脚手架的搭设必须稳定，对紧固件的紧固必须有人复核。 3．按设计孔口座标在脚手架上安装钻机专用钢管，将钻机放在专用钢
预应力锚索抗滑桩施工工法
预应力锚索抗滑桩施工工法预应力锚索抗滑桩施工工法本文档旨在详细介绍预应力锚索抗滑桩施工工法。
通过细化每个章节内容，将针对该工法的各个方面进行详尽的解释和说明。
以下是本文档的详细内容：1. 引言1.1 背景1.2 目的1.3 适用范围2. 设计要求2.1 载荷要求2.2 地基条件2.3 施工限制3. 原材料准备3.1 预应力钢束3.2 预应力锚具3.3 混凝土材料3.4 其他辅助材料4. 施工准备4.1 施工设备4.2 工艺流程4.3 安全措施4.4 动员组织5. 施工步骤5.1 钻孔5.2 安装钢束5.3 灌注混凝土5.4 后续处理6. 质量控制6.1 施工前检查 6.2 施工中检查 6.3 施工后检查6.4 质量记录7. 安全措施7.1 人员安全7.2 设备安全7.3 环境保护8. 施工质量评估8.1 载荷试验8.2 预应力力学性能测试8.3 验收标准9. 施工难点及解决方案9.1 地下障碍物处理9.2 施工环境限制9.3 材料与工艺适应性10. 工程实例分析10.1 工程背景10.2 施工方案10.3 工程成果附件：1. 设计图纸2. 工艺流程图3. 施工验收记录表法律名词及注释：1. 预应力：通过预先施加在结构构件上的预应力力永久性地改变构件的应力和变形状态，以提高结构的承载力和变形能力。
2. 混凝土：由水泥、石料和水等原材料组成的一种人工制品，经过固化后变得坚硬。
3. 锚具：用于将预应力钢束锚定在混凝土结构内部的装置。
本文档所涉及附件如下：附件1：设计图纸附件2：工艺流程图附件3：施工验收记录表本文档所涉及的法律名词及注释：- 预应力：通过预先施加在结构构件上的预应力力永久性地改变构件的应力和变形状态，以提高结构的承载力和变形能力。
- 混凝土：由水泥、石料和水等原材料组成的一种人工制品，经过固化后变得坚硬。
- 锚具：用于将预应力钢束锚定在混凝土结构内部的装置。
锚索施工工艺
锚索施工工艺一、引言锚索施工工艺是一种在建筑和土木工程中广泛使用的技术，用于增加结构的稳定性和抗拉能力。
锚索施工工艺通过将钢索或钢筋锚固在混凝土或岩石中，形成一个稳定的结构体系。
本文将详细介绍锚索施工工艺的原理、步骤和应用。
二、原理锚索施工工艺的原理是利用预埋在混凝土结构中的锚固件，通过张拉产生的预应力，提高结构的整体承载能力。
锚索施工工艺常用于以下几个方面：1.增加结构的强度和稳定性2.调整和修复现有结构3.抵抗水平和竖向力的作用三、步骤锚索施工工艺包括以下步骤：3.1 施工准备在进行锚索施工之前，需要进行详细的工程规划和设计。
施工前的准备工作包括：•编制施工方案和施工图纸•确定锚固件的类型和规格•准备施工所需的设备和材料3.2 预埋锚固件首先，需要在混凝土结构中预埋锚固件。
预埋锚固件通常是钢索或钢筋，可以根据具体的施工要求选择不同的类型和规格。
3.3 张拉在混凝土结构施工完成后，进行锚索的张拉工作。
张拉过程中，需要使用专用的张拉设备和工具，将锚固件张拉到设计要求的预应力水平。
3.4 锚固完成锚索的张拉后，需要进行锚固。
在锚固过程中，通过灌注特殊的锚固材料，将锚固件牢固地固定在混凝土结构中。
3.5 后处理最后，进行锚索施工的后处理工作。
后处理包括以下内容：•检查和调整锚索的张拉力•检查锚固件和锚固材料的质量•进行锚索的保护和防腐处理四、应用锚索施工工艺广泛应用于建筑和土木工程中，包括以下几个方面：4.1 高层建筑在高层建筑中，锚索施工工艺可以增加结构的抗拉能力，提高建筑的整体稳定性。
4.2 桥梁桥梁是锚索施工工艺的常见应用领域之一。
锚索可以减少桥梁因水平和竖向力造成的应力，增加结构的承载能力。
4.3 隧道在隧道工程中，锚索施工工艺可以调整和修复现有结构，提高隧道的稳定性和安全性。
4.4 岩石工程锚索施工工艺在岩石工程中起到重要作用。
通过锚索施工，可以增加岩石的抗拉能力，减少岩石裂缝和坍塌风险。

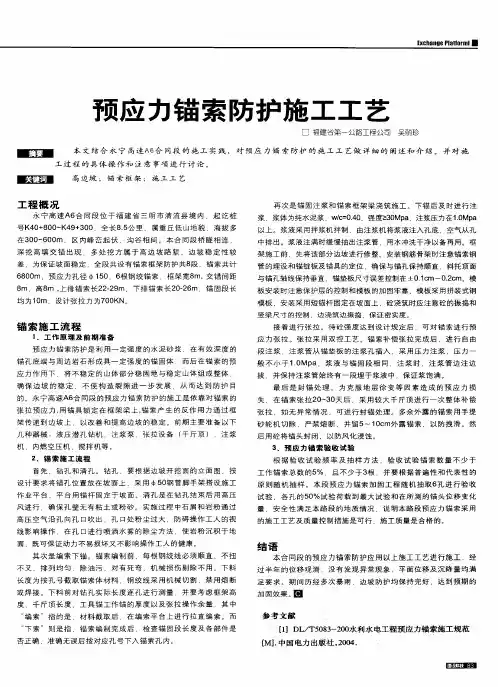

预应力锚索防护施工工艺
预 应 力锚 索 防护 是 利 用 一定 强 度 的 水 泥砂 浆 ．在 有 效深 度 的 锚 孔 底端 与 周边 岩 石 形 成具 一 定 强 度 的 锚 固体 而 后在 锚 索 的预 应 力 作 用下 ，将 不 稳 定 的 山体 部 分 稳 固地 与稳 定 山体 组成 整 体 ．
确 保 边 坡 的 稳 定 ．不 使 构 造 裂 隙 进 一 步 发 展 ，从 而 达 到 防 护 目
高边坡 ；锚索框架 ；施 工工艺
再 次 是 锚 固注 浆 和 锚 索 框架 梁 浇 筑 施 工 。下 锚 后及 时进 行 注 浆 ，浆体 为纯水 泥浆 ，ｗ／＝ ．０．强 度＞ ０ ａ，注 浆压力 在１０ ａ ｃ Ｏ４ ３ Ｍｐ ．Ｍｐ 以上 。浆液 采 用拌 浆机 拌制 ，由注浆机 将 浆液 注入 孔底 空气 从孔 中排 出。浆 液 注满 时缓 慢抽 出注 浆管 ．用 水冲 洗干 净 以备 再 用 。框 架 施工 前 ，先将 该部 分 边坡 进行修 整 。安 装钢 筋骨架 时注 意锚 索钢 管 的埋 设和 锚锭 板及 锚 具的定 位 ．确保 与 锚孔保 持顺 直 ，斜托 顶面 与 锚孔轴 线保 持垂 直 ．锚 垫板 尺寸误 差控 制在 ±０ １ ｍ～０２ ｍ。模 ．ｃ ．ｃ 板 安装 时注 意保 护层 的 控制 和模板 的加 固牢靠 模板 采 用拼装 式钢
应 力 张 拉 。张 拉 采 用 双 控 工艺 。锚 索 补偿 张 拉 完成 后 ．进 行 自由 段 注 浆 ，注 浆管 从 锚 垫板 的注 浆 孔 插 入 ．采 用 压 力注 浆 压 力一 般 不 小 于 １ Ｏ ａ 浆 液 与 锚 固段 相 同 注 浆 时 注 浆 管 边 注 边 ． Ｍｐ 拔 ．并 保持 注 浆管 始 终 有一 段埋 于 浆液 中 ，保证 浆 饱满 。

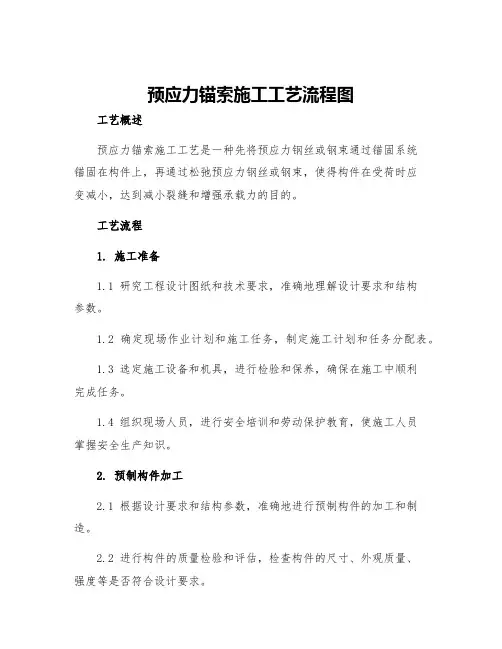

预应力锚索施工工艺流程图
预应力锚索施工工艺流程图工艺概述预应力锚索施工工艺是一种先将预应力钢丝或钢束通过锚固系统锚固在构件上，再通过松弛预应力钢丝或钢束，使得构件在受荷时应变减小，达到减小裂缝和增强承载力的目的。
工艺流程1. 施工准备1.1 研究工程设计图纸和技术要求，准确地理解设计要求和结构参数。
1.2 确定现场作业计划和施工任务，制定施工计划和任务分配表。
1.3 选定施工设备和机具，进行检验和保养，确保在施工中顺利完成任务。
1.4 组织现场人员，进行安全培训和劳动保护教育，使施工人员掌握安全生产知识。
2. 预制构件加工2.1 根据设计要求和结构参数，准确地进行预制构件的加工和制造。
2.2 进行构件的质量检验和评估，检查构件的尺寸、外观质量、强度等是否符合设计要求。
2.3 进行构件的贴标和编码，将有关信息记录在构件表面，方便施工和质量管理。
3. 锚固系统安装3.1 根据设计要求和结构参数，准确地选定锚具类型和规格。
3.2 在构件上预留锚杆孔，并进行锚杆孔的加工和对位，做好保护措施。
3.3 安装锚具，将锚具插入锚杆孔内，调整锚具位置，使其达到最优位置。
3.4 进行锚具的固定和锤击，保证锚具牢固稳定，并按照要求进行预应力锚固。
4. 钢束穿线和张拉4.1 根据设计要求和验收标准，准确地安排钢束穿线的位置和次序。
4.2 使用自动化穿线工具进行钢束穿线，保证穿线质量和速度。
4.3 按照要求进行钢束张拉，达到规定的张拉力，并严格进行资料记录和管理。
4.4 进行钢束的粘结、修型和涂面工作，使其达到设计要求和验收标准。
5. 预应力松弛及轴力传递5.1 按照设计要求进行预应力钢束的松弛，控制松弛过程，使其达到要求。
5.2 进行轴力传递，将钢束轴力传递给构件，使其形成预应力状态。
5.3 进行预应力松弛和轴力传递后，进行构件的质量检查和评估，确保预应力锚索施工工艺质量。
6. 拆除、清理和保护6.1 拆除临时支撑和钢支撑，根据要求进行混凝土表面的处理和修正。
预应力锚索施工技术要求
目录1总则 (1)1.1概述 (1)1.2 地质条件 (1)1.2.1电站厂区边坡地质条件 (1)1.2.2拱坝坝肩边坡地质条件 (3)1.3边坡支护设计情况 (4)1.4设计适用标准及规范 (5)2材料要求 (5)2.1钢绞线 (5)2.1.1性能要求 (5)2.1.2检验项目及取样数量 (7)2.2防护套管 (8)2.3锚具 (9)2.3.1性能要求 (9)2.3.2进场验收 (9)2.4造孔设备 (10)2.5张拉机具 (10)2.6灌浆设备 (11)2.7其它材料 (11)3施工技术要求 (12)3.1施工内容及施工程序 (12)3.2搭设钻机作业平台 (13)3.3定位钻孔 (13)3.4锚索制作 (14)3.5锚索运输、安装 (15)3.6混凝土垫墩施工 (16)3.7膨胀混凝土施工 (16)3.8锚固段注浆 (18)3.9安装锚具、张拉及补张拉 (18)3.10锚头封闭 (20)4出现意外情况及时处理 (21)5试验与监测 (21)5.1试验 (21)5.2监测 (22)6质量与安全 (22)6.1质量 (22)6.2安全 (23)7环境保护 (24)8验收 (25)1总则1.1概述本工程的任务是城乡生活和工业供水、灌溉、发电等综合利用。
主要建筑物挡水坝为2级建筑物，表孔溢流道、泄洪放空底孔、取水口均为3级建筑物。
引水隧洞、厂房及其他次要建筑物为4级建筑物，灌溉输水建筑物为5级建筑物。
水库枢纽工程布置由碾压混凝土拱坝、坝顶表孔设闸溢洪道、坝身泄洪放空底孔、左岸岸塔式灌溉和发电取水口、发电引水隧洞、压力钢管及地面厂房等建筑物组成。
大坝位于下游约500m的“S”型转弯中部，流向总体上为NW向SE流（方位角110°）。
该位置地形为深切“U”形河谷，左高右低，左岸陡峭（陡崖），右岸自下至上呈陡-缓-陡地形。
河床枯季水面标高约1270m，河床宽约28m～50m。
右岸在高程1270m～1350m左右为陡壁，平均地形坡度75°～80°，局部甚至呈倒悬状，基岩出露。
预应力锚索支护工程施工方案
一、工程概况本项目位于XX地区，主要工程内容包括土方开挖、基础施工、主体结构施工等。
由于地质条件复杂，地下水位较高，为确保施工安全和工程质量，决定采用预应力锚索支护施工方案。
二、编制依据1. 《建筑基坑支护技术规范》（JGJ120-2012）2. 《建筑地基基础设计规范》（GB50007-2011）3. 《岩土工程勘察规范》（GB50021-2001）4. 《预应力锚杆（索）施工及验收规范》（GB50205-2002）三、施工准备1. 施工组织机构：成立专门的项目部，负责施工过程中的组织、协调、管理和监督。
2. 施工人员：配备具有丰富施工经验的技术人员、施工人员及安全员。
3. 机械设备：配置钻机、注浆泵、张拉设备、吊车等机械设备。
4. 材料准备：备足锚杆、锚索、钢筋、水泥、砂石等原材料。
5. 施工现场：做好排水、围护、监测等准备工作。
四、施工方案1. 施工工艺流程（1）测量放样：根据设计图纸，进行测量放样，确定锚杆、锚索位置。
（2）钻孔：采用钻机进行钻孔，确保孔位准确、孔径符合设计要求。
（3）锚杆、锚索制作：根据设计要求，制作锚杆、锚索，并进行质量检验。
（4）锚杆、锚索安装：将锚杆、锚索插入孔内，进行锚固。
（5）注浆：对锚杆、锚索进行注浆，确保浆液饱满、密实。
（6）张拉锁定：对锚杆、锚索进行张拉，达到设计要求的预应力值，并进行锁定。
2. 施工方法及主要技术措施（1）钻孔：采用旋挖钻机进行钻孔，孔径、孔深、孔位符合设计要求。
（2）锚杆、锚索制作：采用钢筋加工设备制作锚杆、锚索，确保其质量。
（3）锚杆、锚索安装：采用人工或机械方式将锚杆、锚索插入孔内，进行锚固。
（4）注浆：采用注浆泵进行注浆，确保浆液饱满、密实。
（5）张拉锁定：采用张拉设备对锚杆、锚索进行张拉，达到设计要求的预应力值，并进行锁定。
五、质量保证措施1. 严格遵循施工规范和设计要求，确保施工质量。
2. 对原材料、施工设备进行检查，确保其符合要求。
预应力锚索专项施工方案
预应力锚索专项施工方案预应力锚索专项施工方案1. 引言1.1 目的本旨在提供预应力锚索专项施工方案的详细说明，以确保施工过程的安全性、合规性和质量。
1.2 范围本方案合用于预应力锚索的施工过程，包括但不限于锚杆制作、预应力锚固、张拉过程和锚固系统的后续处理等。
1.3 定义- 预应力锚索：通过利用预应力技术将混凝土构件与锚固系统连接起来的钢绞线或者钢筋组合。
- 锚杆：在锚固系统中被用于向混凝土体传递预应力的钢杆。
- 锚固系统：由锚杆、锚固器和锚固设备等组成的预应力锚固装置。
2. 施工准备2.1 前期准备2.1.1 根据设计要求制定施工计划，并明确施工和工期。
2.1.2 检查相关施工设备和工具的完好性和合用性。
2.1.3 制定相应的危（wei）险预防措施和安全计划，确保施工过程的安全性。
2.2 施工材料2.2.1 钢绞线或者钢筋：按照设计要求选择符合标准的预应力钢绞线或者钢筋。
2.2.2 锚杆：选择合适的强度和直径的钢杆作为锚杆材料。
2.2.3 锚固器和锚固设备：根据设计要求选择适当的锚固器和锚固设备。
3. 施工流程3.1 锚杆制作3.1.1 制定锚杆制作方案，包括选择锚杆长度、直径和强度等参数。
3.1.2 按照方案要求，进行锚杆的切割、清理、防腐和加固等工序。
3.1.3 对锚杆进行质量检验，确保其满足设计要求。
3.2 预应力锚固3.2.1 进行锚固系统的安装，包括锚固器的固定和调整等。
3.2.2 对已安装的锚固系统进行质量检验，确保其满足设计要求。
3.3 张拉过程3.3.1 制定张拉方案，包括预应力锚索的张拉力、次数和顺序等参数。
3.3.2 进行预应力锚索的张拉，包括控制张拉速度和张拉应力等。
3.3.3 监测和记录张拉的过程参数，确保预应力锚索的质量。
3.4 锚固系统处理3.4.1 完成预应力锚索的张拉后，进行锚固系统的固定和封闭等工序。
3.4.2 对锚固系统进行质量检验，确保其满足设计要求。
4. 安全措施4.1 人员安全4.1.1 提供必要的安全培训，并确保施工人员具备相关技能和证书。
预应力锚索施工工艺措施及作用原理
预应力锚索施工工艺措施及作用原理锚索的作用原理预应力锚索是一种把钢绞线埋入岩层内部进行预加应力的施工技术,传递主体结构的支护应力到深部稳定岩层的主动支护方式。
锚索安设锁紧后,锚索集中应力以45度压力分线传递到支护结构物上,在预应力作用下,围岩产生压缩,可是围岩在锚索的弹性压缩下形成“承载拱”,提高了围岩的整体性和内在抗力,增加其强度,增大围岩的稳定强度。
锚索支护能使结构物与围岩连锁在一起共同作用,能使围岩发挥出更大的承载作用,有利于表面结构的稳定,并把结构和共同工作的围岩介质组成复合体,被结构锚固的岩层能更有效地承受负荷产生的拉力和剪力,而且这些力的传递深度也比未经锚固结构的作用大得多。
预应力锚索支护一般分为自由式单孔多锚头防腐型预应力锚索(对穿预应力锚索)和普通预应力锚索两种。
预应力锚索的施工一般分为施工准备、钻孔、锚索制作、锚索安装、锚墩浇筑（对穿锚索施工）、注浆、锚墩浇筑、张拉锁定和封锚等几个步骤，具体工艺措施如下：一、施工准备锚索施工前应完成材料、现场试验、施工设备、测量放线及其它等一系列的施工准备。
1、材料预应力锚索一般使用的钢绞线采用高强度（1860MPa）低松弛无粘结钢绞线，其性能指标应符合GB/T5224-1995和ASTMA416-98的规定。
钢绞线在运输中应防止磨损。
预应力锚索所使用的未镀锌的钢绞线应采取防腐措施。
所有上述材料均应有出厂合格证书和标牌，经监理人检查合格后方可使用。
每批预应力钢绞线均应有材质成份的质量证明书，承包人应按监理人的指示按GB/T5224-1995的规定，对预应力钢绞线抽样进行力学性能试验，并应将试验成果报送监理人。
运输和贮存：在运输中应防止磨损和免受雨淋、湿气或腐蚀性介质的侵蚀。
存贮期间应架空堆放，如储存时间过长，对未镀锌的钢绞线应使用乳化防锈剂喷涂表面。
自由式单孔多锚头防腐型预应力锚头静载锚固性能指标为：极限拉应力≥262KN 时，其静载锚固性能应符合GB/T14370-2000的规定（即锚固系数ha≥0.95，总应变εapv≥2.8％），并应具备良好的防腐性能。
预应力锚索加固既有线路基施工工法(2)
预应力锚索加固既有线路基施工工法预应力锚索加固既有线路基施工工法一、前言预应力锚索加固既有线路基施工工法是一种常用于加固既有线路基的施工方法，通过应用预应力锚索技术加固已有线路基的稳定性和承载能力。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点该工法具有以下特点：1.能够提高已有线路基的承载能力和稳定性，延长其使用寿命；2.施工过程简便，不需要对线路基进行大规模拆除和重建；3.施工时间短，对交通影响小；4.适用于各种类型的线路基，包括桥梁、隧道、路面等。
三、适应范围该工法适用于已有线路基的加固和修复工程，特别适用于需要提高线路基承载能力的情况。
适应范围广，可用于铁路、公路、市政工程等各种类型的线路基。
四、工艺原理该工法通过对施工工法与实际工程之间的联系和采取的技术措施进行分析和解释，理论上和实践中都能得到验证。
根据实际工程需要，选择合适的预应力锚索进行加固，通过预应力锚索的张拉和固定，可提高线路基的承载能力和稳定性。
五、施工工艺施工工艺包括以下几个阶段：1.腐蚀清理：对线路基进行腐蚀清理，去除表面的老化物质，确保预应力锚索的粘结性能；2.孔洞钻探：根据设计要求，钻探预应力锚索的孔洞；3.锚固装置安装：在孔洞中安装锚固装置，确保预应力锚索的牢固固定；4.预应力锚索张拉：通过预应力锚索的张拉，产生预应力力量，提高线路基的承载能力；5.锚固装置固定：将预应力锚索的锚固装置进行固定，确保预应力力量得到保持；6.验收检测：对已加固的线路基进行验收检测，确保施工质量达到设计要求。
六、劳动组织施工过程中需要有专业且经验丰富的劳动力，具有相关施工技术的工人参与施工。
根据工期和施工规模，合理组织人力资源，确保施工工期的保证。
七、机具设备施工过程中需要使用钻机、锚固装置、预应力锚索等机具设备。
这些机具设备的特点、性能和使用方法需根据施工需求进行选择，确保施工过程的顺利进行。
锚索施工工艺
6.7预应力锚索施工工艺6.7.1锚索施工工艺流程锚索施工工艺流程如图6.7-1所示。
图6.6-1 锚索施工流程图6.7.2锚索施工顺序⑴成孔：预应力锚索施工前，土方开挖至锚索位置下0.5m，并保证距离围护桩10m范围内地面平整，作为锚索钻机工作面。
根据本工程地质情况，第一道锚索局部区域为粉土层，采用普通锚杆配备螺旋钻杆钻进成孔；第二道锚索以下卵石层等较硬岩层采用套管锚杆钻机。
土方施工为边挖边加固，即开挖一级，防护一级，不得一次开挖到底。
每层开挖深度至当层锚杆孔下0.5m。
土方开挖出工作面后，测量员将锚孔位置准确测放在坡面上，孔位误差不得超过±50mm。
锚孔钻进施工根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚孔开钻就位水平、垂直方向孔距误差不得超过±100mm，钻孔倾角和方向符合设计要求，倾角允许误差位±2.0°，方位允许误差±2.0°，钻孔深度超过设计深度0.3m-0.5m。
钻孔结束后，必须经监理工程师验收后，才能够进行下索、注浆等工序。
在安装锚索前，将钻孔孔口堵塞保护。
⑵锚索制作钢绞线长度为孔深、锚墩高度、工作锚板厚度、千斤顶长度、工具锚厚度以及张拉操作余量的总和。
同时考虑到下料时有截长误差及锚具安装的方便性，均加长1m。
钢绞线采用电动砂轮切割机在预制场截断，并保证对钢绞线无任何损伤。
将截好的钢绞线按对应孔穿入隔离架，然后再将隔离架向前窜动。
沿杆体轴线方向每隔1.5m设置一个隔离架。
注管穿入隔离架的中心孔与锚杆体绑着牢固。
为防止钢绞线与水泥浆产生粘结，自由张拉段用Φ20的PVC管包裹。
钢绞线成束后，要检查其长度、组装直径、钢绞线有无交叉和重迭等，进行验收后，合格者方可使用。
对合格的锚索要登记挂牌，标明锚索编号、锚索长度，以防装错孔位。
将编制好的锚索按孔号顺序摆放，同时按照设计及规范要求，采取临时措施进行防护：切断腐蚀源，避免与有害物质直接接触，防止受潮、受腐蚀气体浸渍。
