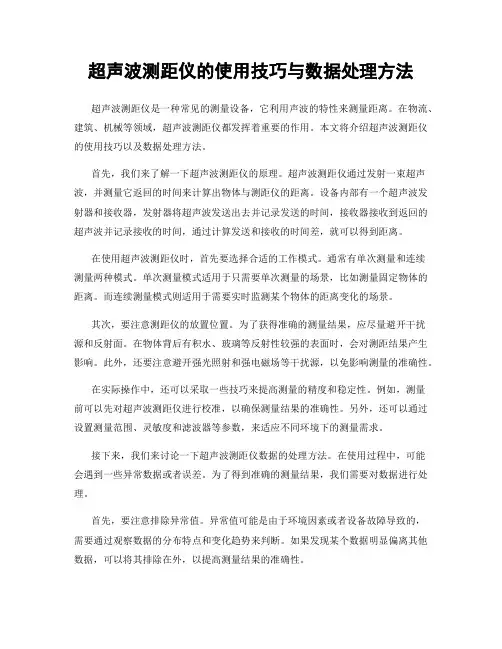

超声波测距仪的使用技巧与数据处理方法超声波测距仪是一种常见的测量设备，它利用声波的特性来测量距离。
在物流、建筑、机械等领域，超声波测距仪都发挥着重要的作用。
本文将介绍超声波测距仪的使用技巧以及数据处理方法。
首先，我们来了解一下超声波测距仪的原理。
超声波测距仪通过发射一束超声波，并测量它返回的时间来计算出物体与测距仪的距离。
设备内部有一个超声波发射器和接收器，发射器将超声波发送出去并记录发送的时间，接收器接收到返回的超声波并记录接收的时间，通过计算发送和接收的时间差，就可以得到距离。
在使用超声波测距仪时，首先要选择合适的工作模式。
通常有单次测量和连续测量两种模式。
单次测量模式适用于只需要单次测量的场景，比如测量固定物体的距离。
而连续测量模式则适用于需要实时监测某个物体的距离变化的场景。
其次，要注意测距仪的放置位置。
为了获得准确的测量结果，应尽量避开干扰源和反射面。
在物体背后有积水、玻璃等反射性较强的表面时，会对测距结果产生影响。
此外，还要注意避开强光照射和强电磁场等干扰源，以免影响测量的准确性。
在实际操作中，还可以采取一些技巧来提高测量的精度和稳定性。
例如，测量前可以先对超声波测距仪进行校准，以确保测量结果的准确性。
另外，还可以通过设置测量范围、灵敏度和滤波器等参数，来适应不同环境下的测量需求。
接下来，我们来讨论一下超声波测距仪数据的处理方法。
在使用过程中，可能会遇到一些异常数据或者误差。
为了得到准确的测量结果，我们需要对数据进行处理。
首先，要注意排除异常值。
异常值可能是由于环境因素或者设备故障导致的，需要通过观察数据的分布特点和变化趋势来判断。
如果发现某个数据明显偏离其他数据，可以将其排除在外，以提高测量结果的准确性。
其次，可以采用平均值滤波的方法来处理数据。
平均值滤波是一种常用的数据处理方法，通过计算一组数据的平均值来减小数据的波动。
将连续多次测量的结果取平均值，可以有效减少小范围内的误差，提高测量结果的稳定性。
超声波测距的原理

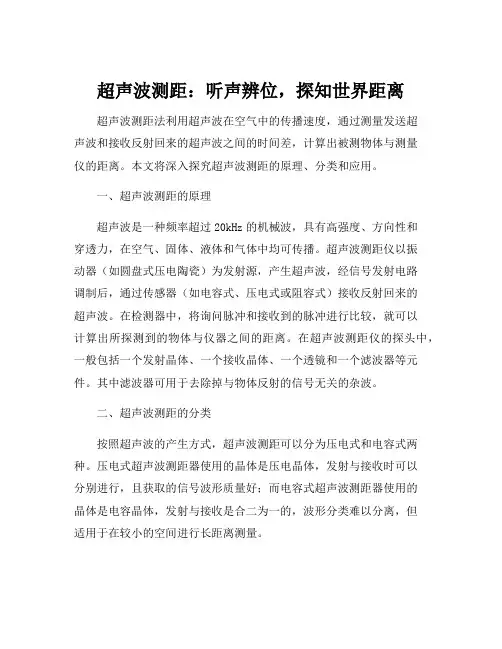

超声波测距：听声辨位，探知世界距离超声波测距法利用超声波在空气中的传播速度，通过测量发送超声波和接收反射回来的超声波之间的时间差，计算出被测物体与测量仪的距离。
本文将深入探究超声波测距的原理、分类和应用。
一、超声波测距的原理超声波是一种频率超过20kHz的机械波，具有高强度、方向性和穿透力，在空气、固体、液体和气体中均可传播。
超声波测距仪以振动器（如圆盘式压电陶瓷）为发射源，产生超声波，经信号发射电路调制后，通过传感器（如电容式、压电式或阻容式）接收反射回来的超声波。
在检测器中，将询问脉冲和接收到的脉冲进行比较，就可以计算出所探测到的物体与仪器之间的距离。
在超声波测距仪的探头中，一般包括一个发射晶体、一个接收晶体、一个透镜和一个滤波器等元件。
其中滤波器可用于去除掉与物体反射的信号无关的杂波。
二、超声波测距的分类按照超声波的产生方式，超声波测距可以分为压电式和电容式两种。
压电式超声波测距器使用的晶体是压电晶体，发射与接收时可以分别进行，且获取的信号波形质量好；而电容式超声波测距器使用的晶体是电容晶体，发射与接收是合二为一的，波形分类难以分离，但适用于在较小的空间进行长距离测量。
按照测量范围，超声波测距可以分为近测量和远测量。
近测量一般是采用高频声波，测量范围为几毫米的距离；而远测量则采用低频声波，测量范围可以达到数百米甚至数千米。
三、超声波测距的应用超声波测距技术广泛应用于各种测量场合，如工业非接触测量、自动化控制、环境监测等方面。
其中，超声波液位计和超声波测距传感器是应用最为广泛的两类测量仪器。
超声波液位计是一种用于非接触式测量液体和固体状物质的高度水平和体积的仪表，通常适用于高温、高压、腐蚀性液体等条件下的液位控制。
其优点是无需接触被测物体，不会对被测对象造成任何影响，也能够准确和高效的进行测量。
超声波测距传感器则被广泛应用于场合需要长距离测量、精度要求高，且被测物体的表面不平整、材质多样的场合，如板材厚度测量、建筑物外观检测、隧道构造检测等方面。
超声波测距 原理
超声波测距原理
超声波测距是一种利用超声波的回波时间来计算物体与传感器之间距离的测量方法。
其原理基于声波在不同介质中传播速度不同的特性。
超声波是一种高频的机械波，具有频率大于20kHz的特点。
测距过程中，传感器会发出一束超声波，并测量超声波从发射到接收的时间间隔，即往返时间（Time of Flight，TOF）。
根据声波在空气中的传播速度约为343m/s，可以通过TOF乘以传播速度来计算出物体与传感器的距离。
当超声波到达物体后，一部分能量会被物体表面反射，形成回波。
传感器接收到回波后，会记录下接收时间。
通过测量超声波的发射时间和接收时间之间的差值，可以得到声波在往返过程中所需的时间。
物体与传感器之间的距离可通过以下公式计算：
距离 = 发射-接收时间差（TOF） * 传播速度
其中传播速度取决于超声波在介质中的传播速度。
需要注意的是，超声波测距的精度受到多种因素的影响，包括超声波的频率、传感器的精度、环境噪声等。
为了提高测距精度，常常采取多次测量取平均值的方法或者使用多个传感器进行测量，以减小误差。
浅谈超声波测距
单片机AT89C51发出短暂的40kHz信号，经放大后通过超声波换能器输出；反射后的超声波经超声波换能器作为系统的输入，锁相环对此信号锁定，产生锁定信号启动单片
单片机在T0时刻发射方波，同时启动定时器开始计时，当收到回波后，产生一负跳变到单片机中断口，单片机响应中断程序，定时器停止计数。
计算时间差，即可得到超声波在媒介中传播的时间t，由此便可计算出距离。
3. 超声波测距的优点与需要解决的问题主要优点：非接触，测量目标物体的距离勿须接触该物体，适用于各种目标物体的测距。
超声波测距仪的工作性能不受目标物体光学性能的影响，如颜色、透光性、环境的光照度等。
使用方便，可随身携带，不受工作地形环境的限定，特别适合操作人员无法接近的物体的测距。
主要问题：超声波测距仪的测量精度仍然是难题，大多数超声波测距仪都是以空气为传输介质来传递声波。
在摄氏
图1 系统总体框图
图2 时序图46..|..电子制作....2017年4月。
高精度超声波测距
超声波指向性强，能量消耗缓慢，在介质中传播的距离较远，因而用于距离测量。
利用超声波检测往往较迅速、方便、计算简单、易于实时控制，且测量精度能达到工业实用要求，因此在移动机器人的研制中得到广泛应用。
移动机器人要在未知和不确定环境下运行，必须具备自动导航和避障功能。
超声波传感器以其信息处理简单、速度快和价格低的特点广泛用作移动机器人的测距传感器，实现避障、定位、环境建模和导航等功能。
2 系统总体设计方案2．1 超声波测距原理2．1．1 超声波发生器超声波为直线传播方式，频率高，反射能力强。
空气中其传播速度为340 m／s，容易控制，受环境影响小。
因此采用超生波传感器作为距离探测的“眼睛”，可用于测距领域的超声波频率为20～400 kHz的频段，空气介质中常用为40 kHz。
2．1．2 压电式超声波发生器原理压电式超声波发生器实际上利用压电晶体的谐振工作。
超声波发生器内部结构有2个压电晶片和1个共振板。
当它的两电极外加脉冲信号，其频率等于压电晶片的固有振荡频率时，压电晶片将发生共振，并带动共振板振动，产生超声波。
反之，如果两电极间未外加电压，当共振板接收到超声波时，将压迫压电品片振动，将机械能转换为电信号，这时就成为超声波接收器。
2．1．3 超声波测距原理超声波发射器向某一方向发射超声波，在发射的同时开始计时，超声波在空气中传播，碰到障碍物就立即返回。
超声波接收器收到反射波立即停止计时，超声波在空气中的传播速度为340 m／s。
系统中，超声波测距采用检测超声波往返时间的方法。
由于时间长度与声音通过的距离成正比，当超声波发射极发出一个短暂的脉冲波时，计时开始；当超声波接收端接收到第1个返回波脉冲后，计时立即停止。
根据计时器记录的时间t，可计算发射点距障碍物的距离(s)，即：s=340t／2。
这就是所谓的时间差测距法。
2．2 系统总体设计该系统采用μC／OS-lI操作系统，系统将软件划分为4个功能模块：回波A/D采集模块，LED显示和按键处理模块，LCD显示模块，报警、存储及串口处理模块。
超声波测距的原理
超声波测距的原理超声波测距是一种常见的测距方法，它利用超声波在空气中传播的特性来实现距离的测量。
超声波是一种频率高于人类听觉范围的声波，通常在20kHz到200kHz之间。
超声波测距的原理主要涉及到超声波的发射、传播和接收三个方面。
首先，超声波的发射是通过超声波传感器来实现的。
超声波传感器内部包含一个压电陶瓷片，当施加电压在其上时，压电陶瓷片会振动产生超声波。
这些超声波会以球面波的形式向四面八方传播，直到碰到障碍物后被反射回来。
其次，超声波的传播是指超声波在空气中的传播过程。
超声波在空气中传播的速度约为343m/s，这个速度是一个常数，因为在常温下空气的密度和弹性模量都是不变的。
根据超声波传播的速度和接收到超声波的时间差，可以计算出超声波的传播距离。
最后，超声波的接收是通过超声波传感器来实现的。
当传感器接收到反射回来的超声波时，压电陶瓷片会再次振动产生电信号。
这个电信号经过放大和处理后，可以得到超声波的传播时间，再通过计算就可以得到测距结果。
超声波测距的原理简单清晰，而且具有很高的测距精度。
但是在实际应用中，需要注意一些影响测距精度的因素。
比如，温度、湿度等环境因素会影响超声波在空气中的传播速度，从而影响测距结果。
此外，超声波在传播过程中会受到空气的吸收和散射，也会影响测距的精度。
总的来说，超声波测距的原理是通过发射超声波、测量超声波的传播时间来实现的。
它具有测距精度高、测距范围广、成本低廉等优点，在工业、自动化、机器人等领域有着广泛的应用前景。
希望本文能够帮助大家更好地理解超声波测距的原理，为相关领域的应用提供一些参考和帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超声波测距精度的探讨
超声波测距精度的探讨在瓦楞纸板生产线上进行原纸破损检测及其他卷径检测中,采用超声波脉冲回波测量是一种较好的非接触式的检测方式。
与其他方法相比,该测量方法在恶劣环境下适应能力强。
其回波信号包含的沿传播方向上的结构信息也很容易检测出来。
设超声波传感器至卷轴中心之间的距离为H,至纸卷外径距离为h,空气中超声波传输速度为c,超声波在传感器与纸卷外经之间的传播为t,则纸卷半径r: r=H-h=H-0.5ct
(1) 温度补偿在H已知的情况下,显然影响测量精度的因素主要是超声波传播速度c的确定和往返时间t的测定。
超声波在空气中的传波速度主要取决于声波传播路径环境温度T,即:
c=20.0544(T+273.16)1/2
(2) 式中t为环境的摄氏温度测量,由于在生产现场环境受风机、蒸汽等的影响,温度变化比较大,电气干扰也比较强。
例如,在环境温度为30℃,h为1.5m,温度变化5℃时,卷径的测量误差△r为: △r=-(1/2)h. △T/(T+273.16) ≈12.4mm
(3) 显然,温度对生产的影响是不能忽略的。
解决的方法就是准确地测量出当时的现场环境温度,以式(2)来计算当时的声速。
测量现场环境温度可利用三端集成温度传感器T(LM35),其灵敏度可达10mv/℃,再通过高精度、低漂移的集成仪器放大器AM(AD620A)放大,送入A/D,由单片机进行运算(如图1所示)。
利用这种处理方式,温度测量不难做到0.1℃的误差,因而在同样情况下,卷径的测量误差△r仅为: △r=-(1/2)h△T/(T+273.16) ≈0.25mm
(4) 这足以满足了对卷径的测量要求。
图1 温度测量框图在测量距离较大时,传播途径上温度是不均匀的,ho难以测出其温度分布。
这时,可采用标准距离校正的方法。
这种方法是在超声波传播路径中的适当位置h0上安装一固定的反射板,由超声波传感器发出的声波一部分直接由反射板反射回来,其传输时间为t0,则ho为: ho=0.5ct0 另一部分则由被测目标反射回来,其传输时间为t,则h为: h=0.5ct 这样,纸卷半径r便可由下式表示: r=H-hot/to (5) 此时纸卷半径的测试精度只取决于反射板的安装精度和回波时间的测量精度,而与超声波的声速无关,也即消除了温度、湿度、粉尘、气流、气压等的影响。
值得注意的是,要适当选择反射板的安装位置,使之反射回波不要与被测目标的反射回波混迭,并且不要使超声波受到过多的干扰。
2、回波时间t的测定回波时间t的测定是由回波前沿决定的,为抗干扰,通常选取一定的门限值,接收回波的包络线大于门限值时确定为回波的到达的时间,显然这里有一个原理上的滞后,并且在信噪比较小的情况下,误差就会比较大。
通过对超声波接收回波的观察分析,发现接收回波包络检波后,其包络线前沿为指数上升曲线,大约在第九个波到包络线的峰顶,第三个波近似为峰顶的75%,因此提出一种自适应门限的检测方法。
一般根据超声波传感器的频率特性;在空气中通常选超声波频率为40KHz,则接收回波包络线到达峰顶的时间为9/40 KHz=0.225ms,当测量距离为1~2m时,可选超声波发射周期为16ms,占空比为1/8。
8个周期为一个脉冲列,二列脉冲间隔为32ms,回波的第一个周期的峰值作为测量标准,以该值的75%作为门限值,测出时间t1,由此可以计算出超声波回波真实的到达时间为: t=t1-
2.2/40KHz=t1-55×10-6 这样可避免直接以过0检测脉冲回波达到时间,因干扰噪声而引起的测量误差,同时还可以消除接收回波信号强弱不同造成测量误差。
图2 接收回波前沿波形 3、超声波软件设计对于该系统的软件设计,主要完成以下几个方面的控制程序及内容: (1)CPU(8751单片机)的初始化; (2)CPU(8751单片机)、INT0及INT1的中断控制程序; (3)控制8751中的P1.3脚的置位与清零; (4)控制延时1ms; (5)读取U2、U3所记数据,并算; (6)计算S值,并控制显示数据。
根据以上要求,列出超声波测距仪的程序流程图(如图3所示)。
图3 超声波测距仪程序流程图 4、抗扇糯胧?/STRONG> 由于本超声波径测量装置测量距离较小,故采用一只压电陶瓷双向晶体超声波传感器兼作发射与接收,因此存在一定的自身干扰(发身与接收采用两只压电陶瓷超声波传感器时,同样也有这个问题,只是自身干扰要小些)。
另外,瓦楞纸板生产线电气干扰较多,再加上现场粉尘、气流等的影响,使超声波卷径检测装置测量时受到干扰尤为严重。
系统抗干扰措施必须从硬件和软件两个方面着手。
为了抵制外部干扰,接收装置前置放大级采用LG并联谐振回路,其频率为40KHz,从而有效地抵制了事0KHz以外的各种频率成分干扰。
但要注意谐振回路带宽不能太窄,以免降低了电路的稳定性,甚至还可能会引起放大器自激。
电路元器件要选用低噪声器件,采取合理的电路布局,良好的印刷板电路走线,并注意进行屏蔽。
软件方面采用数字信号处理技术,利用算数平均值滤波和相关滤波以抵制芝带的随机噪声,以及在测量时间内近似呈现周期性的干扰。
通过以上处理,可以有效地从强干扰背景中提取波形已知、到达时间未知的有用信号。
5、电路主要改进措施 (1) 由单片机控制发射脉冲形式,如图4所示。
图4 发射脉冲形式 (2)发射功率由单片机计算出的包络线峰值确定其大小,使接收回波包络线峰值保持在合理幅度上。
(3)自每个发射脉冲Ton(Ton=2ms)的后沿起1ms内封锁接收回路,以抗混响干扰。
并且放大回路增益在接收时间(Tof的后15ms)内依指数曲线增加,以降低传感器前方粉尘及其他障碍物引起的反射回波造成的干扰(此反射回波一般是指按规律衰减)。
6、结束语 提高超声波测距精度具有现实意义,本文就瓦楞纸板生产线原纸卷径检测作出的误差分析和提高超声波测距精度的措施也适用于其他超声波测量领域。
