10吨快装锅炉安装施工方案
锅炉安装施工方案(DOC)
锅炉安装施工方案
一、前言
在工业生产中，锅炉是非常重要的设备，它能够提供蒸汽、热水等能源，为生产提供必要的热能。
为了确保锅炉的正常运行，保证生产的持续进行，必须合理进行锅炉安装施工。
二、施工前准备
1.安装地点的选择：选择合适的场地进行安装，并确保地基平整、承重
能力强。
2.材料准备：准备好所需的锅炉设备、管道、配件等材料。
3.施工人员：安排经验丰富的施工人员参与施工，保障施工质量。
4.安全措施：提前制定安全方案，确保施工安全。
三、施工流程
1.地基施工：根据锅炉的尺寸要求，在地基上进行基础施工。
2.锅炉设备安装：按照安装图纸要求，将锅炉设备安装到预定位置。
3.管道连接：连接好进水管道、出水管道等管道。
4.电气连接：连接好锅炉的电气设备，确保电气线路的安全。
5.调试检测：完成安装后，进行调试检测，确保锅炉正常运行。
四、注意事项
1.施工过程中要注意安全，严格按照操作规程进行。
2.设备安装要牢固可靠，避免因安装不当导致设备损坏。
3.在施工过程中如遇到问题，及时沟通解决，确保施工进度不受影响。
五、结束语
锅炉安装施工是一项复杂的工程，需要谨慎对待。
只有在严格按照规范操作的情况下，才能确保锅炉设备安装完成后能正常运行，为生产提供持续的能源支持。
希望本文提供的施工方案能对您有所帮助。
燃气锅炉的安装施工方案
一、工程概况工程名称：燃气锅炉安装工程建设单位：[填写建设单位名称]工程地点：[填写工程地点]工程规模：[填写工程规模，如：2台10吨/小时燃气锅炉]工程内容：燃气锅炉本体安装、管道安装、电气安装、控制系统安装、烘炉蒸炉、系统试运行等。
二、施工准备1. 技术准备：熟悉相关规范、标准，了解设备性能、参数，编制施工方案。
2. 材料准备：准备燃气锅炉本体、辅机设备、管道、阀门、法兰、垫片、保温材料、电气设备、控制系统等。
3. 人员准备：组织专业施工队伍，明确各工种人员职责。
4. 施工机具准备：准备吊装设备、焊接设备、切割设备、检测设备、运输车辆等。
三、施工工艺1. 基础施工（1）放线：根据设计图纸，确定锅炉基础位置，放线并标记。
（2）基础施工：按照设计要求，浇筑混凝土基础，确保基础强度和水平度。
2. 锅炉本体安装（1）运输：将锅炉本体运输至施工现场。
（2）就位：使用吊装设备将锅炉本体吊装至基础上，确保锅炉中心线与基础中心线重合。
（3）找正：使用水平仪、千斤顶等工具，调整锅炉本体，确保锅炉水平、垂直。
（4）连接：连接锅炉本体与辅机设备，如烟道、水冷壁等。
3. 管道安装（1）放线：根据设计图纸，确定管道走向，放线并标记。
（2）管道加工：对管道进行切割、焊接、弯头等加工。
（3）安装：将管道与设备连接，确保管道安装牢固、密封。
4. 电气安装（1）放线：根据设计图纸，确定电气线路走向，放线并标记。
（2）敷设：敷设电缆、电线，确保线路整齐、规范。
（3）接线：将电气设备与线路连接，确保接线正确、牢固。
5. 控制系统安装（1）安装：将控制系统设备安装到位，确保设备运行正常。
（2）调试：对控制系统进行调试，确保控制系统功能齐全、准确。
6. 烘炉蒸炉、系统试运行（1）烘炉蒸炉：对锅炉本体进行烘炉蒸炉，确保锅炉内部干燥、无锈蚀。
（2）系统试运行：进行系统试运行，检查锅炉运行状态，确保锅炉运行稳定、安全。
四、质量控制1. 严格按照设计图纸、规范、标准进行施工。
锅炉安装措施

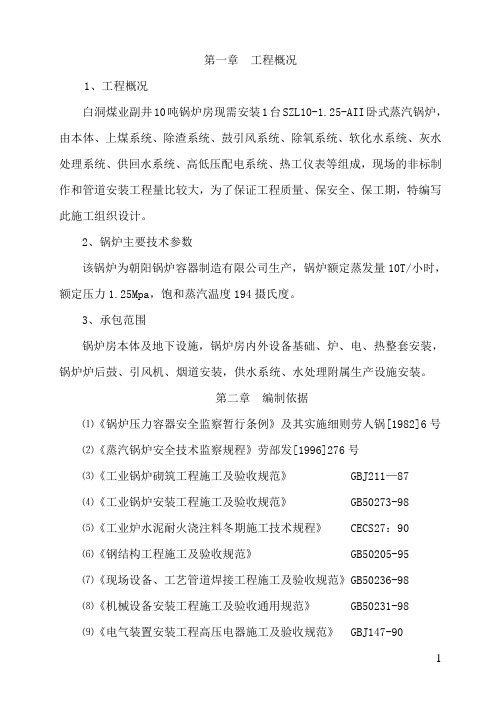

1 第一章 工程概况 1、工程概况 白洞煤业副井10吨锅炉房现需安装1台SZL10-1.25-AII卧式蒸汽锅炉，由本体、上煤系统、除渣系统、鼓引风系统、除氧系统、软化水系统、灰水处理系统、供回水系统、高低压配电系统、热工仪表等组成，现场的非标制作和管道安装工程量比较大，为了保证工程质量、保安全、保工期，特编写此施工组织设计。 2、锅炉主要技术参数 该锅炉为朝阳锅炉容器制造有限公司生产，锅炉额定蒸发量10T/小时，额定压力1.25Mpa，饱和蒸汽温度194摄氏度。 3、承包范围 锅炉房本体及地下设施，锅炉房内外设备基础、炉、电、热整套安装，锅炉炉后鼓、引风机、烟道安装，供水系统、水处理附属生产设施安装。 第二章 编制依据 ⑴《锅炉压力容器安全监察暂行条例》及其实施细则劳人锅[1982]6号 ⑵《蒸汽锅炉安全技术监察规程》劳部发[1996]276号 ⑶《工业锅炉砌筑工程施工及验收规范》 GBJ211—87 ⑷《工业锅炉安装工程施工及验收规范》 GB50273-98 ⑸《工业炉水泥耐火浇注料冬期施工技术规程》 CECS27：90 ⑹《钢结构工程施工及验收规范》 GB50205-95 ⑺《现场设备、工艺管道焊接工程施工及验收规范》GB50236-98 ⑻《机械设备安装工程施工及验收通用规范》 GB50231-98 ⑼《电气装置安装工程高压电器施工及验收规范》 GBJ147-90 2
⑽《电气装置安装工程电缆线路施工及验收规范》 GB50168-92 ⑾《电气装置安装工程盘、柜及二次回路接线施工及验收规范》 GB50171-92 ⑿《施工现场临时用电安全技术规范》 JGJ46-2005 ⒀《建筑给排水及采暖工程施工质量验收规范》 GB50242-2002 ⒁《煤矿安全规程》 （2011版） ⒂《建筑施工高处作业安全技术规范》 JGJ80—91 ⒃《工程测量规范》 GB50026-2007 ⒄《建筑地基基础工程施工质量验收规范》 GB50202-2002 ⒅根据本公司“三标一体”管理程序文件，以及现场实际情况和我方以往施工经验。 第三章 目标策划 1、质量目标：工程合格，一次验收合格率100％。 2、职业健康安全管理目标： 无重伤及重大责任死亡事故，员工轻伤负伤率0.5‰，无特种机械设备及机械设备事故；汽车交通责任事故无我方责任； 安全防护发放率100％；特种作业人员持证率100％。 3、环境管理目标： 施工场所目测无扬尘，运输物品无遗洒；可回收固废回收率达85%以上；无毒固废合法处理达90%以上；施工场所施工及生活废水合法排放达90％以上。 4、文明施工目标：争创文明施工工地。 5、进度目标：我方计划在设备进场后工期总日历天数30天完成施工。 3
锅炉安装工程施工方案
锅炉安装工程施工方案一、施工单位组织1. 施工单位为专业安装公司，从事锅炉安装工程已有多年经验，具有资质和丰富的施工经验。
2. 针对本项目，施工单位将成立项目部，项目部经理负责项目总体管理，下设技术部、质量部、安全部等相关部门，并配备合适的项目经理、技术人员和施工人员。
3. 项目部将提前派遣技术人员到现场进行勘察和测量，为施工前的准备工作提供参考数据和方案。
4. 施工单位将建立与业主单位的沟通渠道，及时了解业主的需求并根据实际情况调整施工方案。
二、施工前准备工作1. 施工单位完成项目验收后，进行施工方案和施工组织设计，编制施工进度计划和施工预算。
2. 充分落实施工现场“三同时”管理要求，即技术、资料、人员、物资和设备的同步到位，确保施工过程的顺利进行。
3. 组织供货商提供锅炉设备、管材、焊材等相关材料的采购，并对采购材料进行质量监督和验收，确保施工材料的质量符合要求。
4. 召开施工方案专题会议，对整个施工过程进行详细讨论和安排，并制定相应的施工标准和安全措施。
5. 进行施工人员上岗前的技能培训和安全教育，确保施工人员具备相应的技术水平和安全意识。
6. 施工单位对施工现场进行全面勘察和测量，确保施工过程中的准确性和安全性。
三、施工过程详解1. 施工人员按照设计图纸和施工图纸在现场开始施工，首先进行场地准备和基础工程施工。
包括平整场地、打桩、浇筑基础等工作。
2. 进行锅炉本体的安装，按照规范要求进行各个部分的组装，不断进行试装和调整，确保安装质量。
3. 进行管道安装工程，包括管道走向设计、焊接、试压和保温等工作。
4. 进行电气设备的安装工程，包括电缆敷设、设备连接、电气接线等工作。
5. 施工现场进行卫生整治和环境保护工作，保持施工现场的整洁和安全。
6. 进行施工质量检查和验收工作，确保工程质量符合要求。
7. 完成施工任务后，进行项目交接工作，对施工现场进行清理和整理，确保交接工作顺利进行。
四、施工后工作1. 完成锅炉安装工程后，对工程进行验收和试运行，确保设备运行正常和安全。
锅炉安装施工方案
锅炉安装施工方案锅炉安装施工方案为了确保事情或工作有效开展，预先制定方案是必不可少的，一份好的方案一定会注重受众的参与性及互动性。
那么你有了解过方案吗？以下是小编为大家整理的锅炉安装施工方案，欢迎阅读与收藏。
建设单位：施工单位：锅炉型号:锅炉安装编号：编制：审核：前言经甲、乙双方协商，甲方同意由乙方进行锅炉安装，为确保工程安装质量，指导施工特编制此施工方案。
一、工程概况1、安装地址：2、安装范围：锅炉及室内管道3、锅炉主要参数：锅炉型号：额定热功率：设计效率：工作压力：试验压力：出水温度：回水温度：受热面积：炉排有效面积：适用燃料：一、主要技术指标和质量控制措施锅炉安装执行的主要标准及依据（1）锅炉安装施工图及有关资料。
（2）《蒸汽锅炉安装技术督察规程》。
（3）《锅炉压力容器焊工考试规则》。
（4）《工业锅炉安装工程施工及验收规范》GB50273-1998。
二、施工前的准备（一）、施工前的组织施工处设各专业的技术、质检、安全、物资等人员，全方位控制工程的进度计划和施工质量。
（二）、物资准备1、按照我公司制定的质量管理体系，对于设备材料的采购限制在“合格分供方”的范围。
2、物资的运输，技术标准及运输方式，售后服务，应征求用户意见，共同确定。
3、主要设备见“主要设备表”。
4、技术准备工作（1）提前安排工程技术人员对施工人员交底、工程内容交底、工艺流程交底。
熟悉所安装设备的性能特点及合约规定，使所有人员在进入施工现场前心中有数。
（2）技术部门根据本工程特点，认真组织好图纸会审，并结合工程项目的实际需要制定有针对性的分项施工方案计划。
根据方案要求和有关技术质量规范，组织施工人员进行技术交底。
（3）通过认真审查施工图纸有关施工资料，及时准确的做出施工预算，经批准后由物资供应部门筹备供货。
三、工程进度1、本工程进度计划主要包括工程项目的施工计划、各专业劳动力计划和施工机具计划三个方面。
施工进度施工工序如下：施工准备→设备清点→设备就位→管道附件安装→水压试验→保温刷漆→单机调试→系统调试→烘煮炉及严密性实验→四十八小时试运行。
锅炉安装施工方案(2)
锅炉安装施工方案(2)一、前言在锅炉安装过程中，为了确保施工质量和安全性，需要严格按照正确的施工方案进行操作。
本文将详细介绍锅炉安装的施工方案，并重点阐述注意事项和施工流程。
二、施工前准备1. 材料准备在进行锅炉安装前，首先需要准备好必要的安装材料，例如管道、阀门、附件等。
2. 工具准备准备好需要使用的工具，包括电动工具、手动工具等，确保工具齐全并处于良好工作状态。
3. 施工人员组织合理组织施工人员，确保每位施工人员都了解自己的任务和责任，并具备相应的安装技能和经验。
三、施工流程1. 现场勘察在开始施工前，需要对安装场地进行勘察，确定最佳安装位置和布局方案。
2. 安装准备将锅炉运至安装位置，并进行基础安装和支架搭建。
3. 接地处理进行锅炉的接地处理，确保安装位置的接地良好。
4. 安装管道根据设计图纸，进行管道的安装，注意管道连接处的密封性和稳固性。
5. 安装阀门和附件安装阀门和其它附件，保证正常使用和维护。
6. 电气连接进行锅炉的电气连接，确保各部件电气连接正确并牢固。
7. 系统调试进行系统调试，确保锅炉正常运行，并进行相关安全检查。
8. 安全交底对锅炉的安全使用和维护进行交底，确保使用人员能够正确操作和维护锅炉。
四、施工注意事项1.在施工过程中，遵守相关安全规定，确保施工现场安全。
2.注意保护锅炉设备，避免损坏。
3.严格按照设计图纸和安装要求进行施工。
4.施工结束后对锅炉设备进行检查，确保安装质量。
5.如有疑问或问题，及时与相关专业人员联系。
五、总结通过本文的介绍，我们对锅炉安装的施工方案有了更深入的了解。
在进行锅炉安装时，务必严格按照施工方案操作，确保安装质量和安全性。
希望本文能对相关人员提供一定指导和帮助，使锅炉安装工作更加顺利和有效进行。
锅炉设备安装施工方案
锅炉设备安装施工方案一、前言锅炉是工业生产中常用的热能设备，安装施工的质量直接影响锅炉的正常运行和使用寿命。
本文档旨在介绍锅炉设备的安装施工方案，确保安装过程规范、高效，以保证锅炉的安全运行。
二、施工前准备工作1.确定锅炉设备的安装位置和布局，既要满足生产需求，又要考虑安全因素；2.对安装位置进行勘测和测量，确定各种管道、设备的连接点和位置；3.准备施工所需的材料、设备和工具，确保施工过程中的物资供应；4.制定施工方案和施工进度计划，明确施工任务和责任。
三、基础工程安装1.地基处理：选择承重能力强、稳定性好的地基，对地基进行处理，包括挖土、夯实、平整等工作；2.基础施工：根据锅炉设备的尺寸要求和负荷分布，进行基础的建设，包括沉降井、立柱、基槽等；3.基础检查：在基础施工完成后，进行基础检查，确保基础的平整度和强度达到要求。
四、设备安装1.锅炉本体安装：将锅炉本体吊装至安装位置，根据设备尺寸和重量，采取合理的吊装方案；2.排烟系统安装：安装烟囱和排烟管道，确保烟道的导热性能和安全性；3.进水系统安装：安装进水管道和阀门，确保进水系统的正常供水；4.出水系统安装：安装出水管道和阀门，确保排水系统的正常排放；5.配套设备安装：安装与锅炉相关的配套设备，如泵、阀门等，确保设备的正常运行。
五、管道连接1.管道布置：根据锅炉设备的特点和生产需求，合理布置管道线路，确保管道通畅且便于维护；2.管道连接：根据图纸和规范要求，进行管道的连接，采用焊接、螺纹连接等方式；3.管道测试：对连接完成的管道进行压力测试，确保管道的密封性和可靠性；4.管道固定：对连接完成且通过测试的管道进行固定，确保管道的稳定和安全。
六、电气安装1.电气系统设计：根据锅炉设备的功率和负荷要求，设计合理的电气系统，包括主控柜、电缆配线等；2.电气设备安装：安装主控柜、仪表仪表盘等电气设备，确保电气系统的正常运行；3.电缆敷设：敷设电缆，连接各个电气设备，确保电气信号的传输畅通；4.接地系统建设：建设设备接地系统，确保电气设备的安全使用。
锅炉安装施工方案(5)
锅炉安装施工方案(5)
一、前言
在进行锅炉安装前，必须制定详细的施工方案，以确保整个安装过程顺利进行并符合相关标准和要求。
本文将介绍针对锅炉安装的施工方案的具体步骤和注意事项。
二、施工准备阶段
1.确认锅炉的类型和规格，以及安装位置。
2.定制好钢结构支架，以便支撑锅炉的安装。
3.准备相关安全防护措施，如安全帽、手套、护目镜等。
4.确保施工现场通风良好且无积水。
三、安装步骤
1.将锅炉放置在预定位置，确保支架平稳可靠。
2.根据锅炉的连接要求，连接好进出水管道和排烟管道。
3.连接好燃气管道或其他能源管道。
4.安装好锅炉的控制系统，确保能正常操控。
5.完成锅炉的内外环境检查，确保没有异物或损坏。
6.通电并进行试运行，检查各项功能是否正常。
7.完成安装后，对施工现场进行清理，确保整洁无隐患。
四、注意事项
1.在安装过程中，严格按照相关规范和要求进行，确保安全可靠。
2.每一步操作前都需要认真核对和确认，避免出现错误。
3.定期对锅炉进行维护保养，延长使用寿命。
4.在使用锅炉过程中，室内要有专人监控，确保安全。
5.如果出现异常情况，应立即停止使用并联系专业人员进行检修。
五、结语
通过以上施工方案，我们可以清晰地了解锅炉安装的具体步骤和注意事项，从而保证整个安装过程顺利无误。
锅炉作为生产生活中的重要设备，安装过程必须重视每一个细节，确保安全稳定运行。
锅炉施工措施与方案范本
锅炉施工措施与方案一、施工前准备工作1.1 确定施工方案在进行锅炉施工前，需要根据锅炉的特殊性质，确定合适的施工方案。
施工方案要考虑以下因素：•锅炉型号与规格•实际施工现场的地形、环境、气候等•施工进度和时间安排1.2 现场勘查和分析对施工现场进行初步勘查和分析，确定施工场地能否满足锅炉的安装要求。
包括：•地基是否承重并平稳•是否有足够的进出口通道，是否方便堆放施工用具•是否有足够的电力、水源等基础设施1.3 物资准备和管理对锅炉所需的物资进行清单制定，按照预算计划采购。
同时还需建立物资管理制度，做好相关文件的备案、清点、保管和使用记录。
二、锅炉安装2.1 基础施工根据土壤类型和特点，确定地基开挖和基础加固方案。
在基础施工过程中，需要注意以下问题：•基础进度和质量如何保证•保证施工过程中土壤排水畅通•基础验收和评估2.2 电气部分施工锅炉的安装需要依靠电力系统，因此电气部分的施工是非常关键的环节。
在电气施工中，需要注意以下问题：•保证电气线路的安全性和连接稳定性•针对特殊要求做好电气方案，如变频控制、自动控制等•在锅炉故障排查时，需要提供完备的电气记录和资料2.3 安装锅炉主体安装锅炉主体需要精心组织，需要针对规格和型号统一施工。
在安装锅炉主体时，需要注意以下问题：•锅炉的安装位置和角度是否正确•确保管道的稳定性和连接完好性•针对锅炉的特殊材质，进行特殊的安装保护工作三、试运行与调试在安装好锅炉后，需要进行试运行和调试工作，使得锅炉的各项功能正常运作。
3.1 试运行在试运行的过程中，需要根据锅炉具体的规格和型号进行相应的测试。
试运行时还需要注意以下问题：•测试参数的合理设置•测试期间的环境温度变化•锅炉测试过程中的安全保障3.2 调试调试阶段需要确定锅炉的运行参数和工作状态。
在调试阶段，需要注意以下问题：•Testing出现的问题如何及时处理•确定调试参数的合理值•确保锅炉整体运行稳定四、安全保障在锅炉安装和调试的过程中，需要保证各个环节都有足够的安全保障措施。
锅炉安装施工方案
锅炉安装施工方案1. 前言在工业生产和生活中，锅炉作为一种主要发热设备，其安装施工方案日益受到重视。
本文将从锅炉的安装准备、安装施工流程和后期维护等方面，对锅炉安装施工方案进行详细的介绍。
2. 锅炉安装准备在锅炉安装施工前，我们需要进行一些必要的准备工作。
以下是准备工作的具体步骤：2.1 确定锅炉安装位置在决定锅炉安装位置时，需要考虑以下因素：锅炉的重量、周围空间、排烟口与烟囱的距离、供水和排水系统的布局等。
应确保锅炉安装的位置在建筑物的主体结构上，并具有良好的通风和照明条件，以满足设备运行和维护的需要。
2.2 确定锅炉运输路径在运输锅炉时，需要考虑到路面的平整度、限制通过的桥梁和道路高度等因素。
同时，应确保锅炉在运输过程中安全可靠，避免锅炉的部件和管道出现损坏。
2.3 确定锅炉安装方式锅炉的安装方式包括嵌入式安装、基础式安装、座式安装等。
其中，基础式安装按照锅炉的放置位置、重量、大小等因素要求建造一个水泥混凝土基础，以支撑锅炉的安装。
嵌入式安装则应该预留出开口用于锅炉的进出口，并按照制造厂家的要求进行基础制作。
座式安装是指通过锅炉底座直接支撑锅炉，而且不需要基础。
在确定锅炉的安装方式时，应考虑到锅炉的使用环境和运行要求。
3. 锅炉安装施工流程在进行锅炉安装施工时，需要按照严格的标准操作程序进行，以下是锅炉安装施工的具体流程：3.1 基础制作基础制作是锅炉安装的关键步骤之一。
基础的坚实性和稳定性直接影响锅炉的安装质量。
在进行基础制作时，需要按照制造厂家提供的标准要求进行。
3.2 锅炉安装在进行锅炉安装前，应首先检查锅炉的质量和各个部件的完好性。
随后，需要按照锅炉的安装方式，将锅炉放置在建造好的基础上，并用螺栓将锅炉固定。
3.3 管道连接锅炉的各个部件需要通过管道连接，以实现锅炉的正常运转。
在进行管道连接时，需要严格按照各组件的连接方式和制造厂家提供的连接图纸进行操作。
3.4 电气接线锅炉的电气接线也是安装的重要环节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 10吨快装锅炉安装施工方案 一、工程概况：本工程为诚信房地产开发有限责任公司在小东春城花园小区安装一台10吨热水锅炉供暖，锅炉型号：DZW7.0-1.0/115/70-AⅡ热水锅炉。 二、施工人员及设备安装机具配置： 1、施工人员配备表： 职务及工种 人 数 技术等级 专业 备注 技术负责人 1 锅炉 现场施工负责人 1 焊工 2 压力容器焊接 钳工 1 管工 1 电工 1 2、主要设备工具配置表： 名称 规格 单位 数量 备注 汽车吊 50吨 台 1 电动倒链 10吨 台 1 千斤顶 10吨 台 2 电焊机 台 2 切割机 台 1 手压泵 台 1 氧气工具 套 1 安装工具 套 2
三、施工准备工作 1、 施工前认真审查熟悉锅炉技术资料及有关技术规范 （1） 锅炉图纸（包括总图、安装图及主要部件图） （2） 锅炉强度计算书 （3） 锅炉质量证明书 2
（4） 锅炉安装使用说明书 （5） 技监部门监检证书 （6） 锅炉辅机设备、分水缸、水泵、水处理设备、安全阀、压力表的技术资料。 2、 锅炉房布置应符合《热规》相关锅炉房条目规定 3、 设备清点验收 （1） 锅炉本体的检查 检查锅炉设备与随机资料是否相符；水位表管座、进水座、出水管座等有无弯曲变形，法兰有无损伤；燃烧设备及相关调节装置有无损坏卡死现象。 四、基础的复验放线 1、 基础复验 基础验收：将锅炉房内锅炉基础和各辅机设备基础打理干净。 锅炉及附属设备基础尺寸位置应符合下列要求： 项次 检查项目 允差 备注
1 纵向 基础座标位置 横向
±20
±20
2 基础上平面外型尺寸 凸台上平面外型尺寸 凸台坑尺寸 ±20 -20 +20
3 基础标高
+0
-20
4 每米 基础平面的不水平度 全长 5 10
5 每米 竖向偏差 全高 5 20
6 标高 予埋地脚日螺栓 中心距 +20 -0
7 中心位置 予留地脚栓孔 深 度 铅垂度
±10 +20
10 3
各项定位基准线： 根据锅炉房的平面图和锅炉基础图应放出如下几条安装基础线： ①锅炉纵向中心基准线（或锅炉支架纵向中心线）； ②锅炉炉排前轴基准线（或锅炉前面板基准线）； ③鼓风机、引风机、纵向横向基准线； ④锅炉基础标高基准线； ⑤锅炉、炉排减速机纵横向中心基准线。 在放线定位的过程中，如发现基础尺寸位置不符合设计图纸和安装尺寸要求时，必须经过修复达到要求以后方可进行安装。 锅炉安装的混凝土在安装前（强度应达到设计强度的70%）当基础尺寸和质量不符合要求时必须修整达标后才能进行安装。 五、锅炉本体就位找正 锅炉本体就位：可用吊车或滚杠拉链将锅炉放置在底座基础上。 将锅炉平稳水平运至近基础时，必须使用垫木，保证主体就位时基础不受损坏。 锅炉运至基础后，应在基础上的垫木上进行第一次找平调整，炉排的前轴中心线应与基础前轴中心线（或锅炉前面板中心线相吻合）其允许偏差不大于2mm。 撤出滚杠垫木使锅炉就位时应分步进行，使锅炉慢慢平稳的落在基础上，调正找平的工作要用垫铁和千斤顶慢慢的进行在调整找平的过程中，不得在局部施加过大压力以免使锅炉损伤做到就位后外型无损伤，平直与各基准线相吻合。保证锅炉就位后整体美观整洁。 锅炉找平： 首先用水准仪，水平尺等测量锅炉的纵向与横向水平度。当水平度小于或等于4mm时可以不进行找平调整。 锅炉纵向找平与横向找平： 把水平尺放在炉排面上分几处来测量炉排最右与最左两处的水平度，要求横向水平度不大于5mm为合格，炉排的横向倾斜会导致炉排运行时跑偏，测量纵向水平度时应把水平尺放在炉排最前处与最后处的几对应检查，使其水平度达到 4
标准的要求。 炉底风室的密封要求： 锅炉底部的支架板与基础平面，必须用水泥砂浆堵严，基础四周墙面应砌筑严密是，并抹上水泥灰，以防漏风，基础上的予留孔待调整安装后应砌好抹严。 六、锅炉附属设备的安装、水泵的安装 除渣机的安装： ①安装前应详细的阅读安装使用说明书。 ②按图纸和说明书安装除渣机以前先将基础坑验收一下。 ③接灰斗与锅炉联接部分应加密封垫不得漏水。 ④除渣机试运转前减速机应加满油，保证咬合润滑良好。 ⑤安装后应空载运行1个小时。 ⑥接通电源水源试运行时应无卡壳、无躁音、电视升温应正常，平稳无其他异常情况时为合格。 炉排减速机的安装： ①首先按基础划线的尺寸按图纸把减速机应位后固定拧紧地脚螺栓。 ②减速机运行时应先上满油，运行中应无疆劲现象，齿轮的咬合应良好，无异常的声音、变箱的电机升温应正常。 ③变速箱的底脚螺栓应紧固平稳。 ④变速箱运行中炉排应不跑偏无明显的振动炉排的冷态运行应按《安装使用说明书》的规定进行。 鼓风机以及风管的安装： ①鼓风机的安装： 将鼓风机在基础上就位，由于鼓风机重量不等，两边不平衡，所以安装时应先用特体将风机电机一测垫好，找平调正然后进行定位浇筑，待强度达到75%时进行二次调整然后紧固。 ②风管的安装： 鼓风机的出口与风管之间的连接要严密，风室调节阀应当灵活，风机试运转时应首先检查转向是否正确有无异声和振动现象，电机与轴的升温是否正常，鼓风机的冷态运行应大于2小时，并认真的做好运行记录。 5
锅炉引风机的安装： ①将引风机与电机吊到基础上待就位后进行找平，找平时用成对数的垫铁进行找平，其纵向不水平度不超过2/1000，横向不水平度不超过3/1000风机轴向与电机轴向基位移小于0.5/mm。 ②灌注栓：砼的标号应比基础的标号高一级灌注砼时要捣实同时注意尺寸和筑后的保养。 ③运行前，应将轴承箱加满油，引风机试运转时应先关闭调节阀，引风机起动后，再将调风阀慢慢的调开。 ④引风机安装完成后，应检查转向是否正确、有无震动、摩擦现象。具体事宜参照安装使用说明书。 循环水泵的安装 水泵底座清理后放在基座上，用水平仪检查底座水平（用垫铁调整），找正后紧固地脚螺栓，进行二次灌浆。然后安装泵头及电机。 （1）找正靠背轮方法：把平尺侧面放在电动机和水泵靠背轮外圆检查是否相平以调整泵轴与电动机轴中心线在一直线上。 （2）水泵分部试转 关闭出水管阀门，向泵头内注水排除泵内空气，然后开动电动机，当达到正常转速后，打开出水管上的阀门正常送出水流。（要求运转平稳，温升、水头压力符合要求为合格） 配电柜安装： 配电柜按出厂设计安装并调试合格，各辅机线路安装时要根据电动机功率配线，要求不超负荷，不发热，不绕线。 七、锅炉水管道阀门及安全附件安装 1、 管道，阀门，仪表按图安装，凡配有电动泵的将电动泵连接并以其为基准起头安装。 2、 安全阀在安装前应到指定的单位调试、定压合格后安装，安全阀排空管引至室外安全处。 3、压力表应到指定单位效验合格后方可安装，安装时应在表盘上用红线标出工作压力线，同时在压力表与表弯之间安装三通旋塞，以便更换冲洗压力表。 6
4 排污管接至排污箱或其它安全处，管道固定以防止排污时移位。 管道上的其他仪表、阀门安装的应与图纸相符，参数应满足要求。 八、锅炉本体水压试验 （一） 试验前准备工作 1、 锅炉本体汽水系统安装完毕，内部清理干净。 2、 各阀门法兰连接可靠，密封良好。 3、 装设校验合格的压力表，量程为试验压力的1.5～2倍。 4、 开启安全阀以在注水时放出空气，从锅炉本体进水管注水至水满。 （二） 试验程序与合格标准 1、 进水温度20～70℃为宜，当室温低于5℃时应有防冻措施，注满水后可初步查看无渗漏后缓慢升压，当升压至0.3～0.4MPa时检查一次，必要时对各法兰螺栓进行对称均匀紧固。 2、 继续缓慢升压至试验压力，保压20分钟后缓降至试验压力下进行全面检查。 3、 水压试验压力标准 名称 工作压力 试验压力 锅炉主体 1.0 MPa 1.4 MPa （三） 水压试验合格标准 1、受压元件的焊缝上无任何渗漏现象。 2、阀门和法兰密封面及人孔手孔密封良好，无渗漏现象。 3、在试验压力下保压期内压降不大于0.05MPa。 九、受压元件焊接工艺要求与施工质量要求 1、焊接工作必须由持有锅炉压力容器焊工考试合格证的焊工操作。 2、焊接外形尺寸符合设计图纸和工艺文件的规定，焊缝高度不低于母材，与母材圆滑过渡。 3、焊缝及热影响区无裂纹、气孔、弧坑和夹渣。 4、管孔焊缝咬边深度不超过0.5mm，总长度（两侧之和）不超过管周长的1/4，且不大于40 mm。 5、施工严格遵守焊接操作规程和其它的标准及有关规定，并作好施工记录焊接记录以备案。 7
十、关于烘炉前的准备工作和要求 1、烘炉应在其全部辅机组装完成后，水压实验合格的基础上进行。 2、将锅炉炉膛内清理干净，需加油的设备部位，应按要求加满油。 3、炉排的冷态运行连续运转不小于8小时，并在一切合格正常的基础上。 4、锅炉相关的管道系统，水压实验合格后应根据要求和需要进行防腐，保温绝热处理。 5、各辅机试运行处于良好状态。 6、装备好有证的司炉人员，预备好适量的木材和煤炭。 十一、锅炉的烘炉与煮炉 1、关闭排污阀和主附气阀及水位表泄水阀，打开上水系统的阀门，开启一只安全阀启动上水泵向锅炉内上软化水，达到正常水位后，检查一遍。 2、点火时应按使用说明书的规定进行，升温应慢，按规定每天应逐步的升温，如时间允许，烘炉的时间可长一些，但最少不能少于4天，烘炉时加热过程应连续、均匀，在烘炉末期当炉墙的灰缝含水率降到小于10%时，即可以着手准备进行煮炉。 3、煮炉加药时应在锅炉低水位时进行，将药一次性加入炉内。 煮炉时的加药配方如下表所示： 药 品 名 称 加 药 量（kg/㎡） 铁锈较薄时 铁锈较厚时 氢氧化钠（NaOH） 2—3 3—4 磷酸三纳（Na3Po412H2O） 2—3 3—4 4、煮炉时应让炉内压力逐步升至3—4Kg/cm压力煮炉的时间一般为2—3天，煮炉完成后，当水温低于70℃时开启排污阀进行排污，同时清除锅筒、集箱内的沉积物，冲洗与药液接触过的阀门，检查排污有无堵塞，当炉内无锈无油时为合格。 十二、锅炉的试运行 1、试运行前在进行一次全面的检查，并按规定向炉内上水。 2、锅炉各辅机，工作状态良好运转正常。 3、安全阀全部开启，出于工作状态。
