旋挖钻机在嵌岩桩成孔中的施工技术
旋挖钻机在嵌岩桩成孔中的施工技术
■党泽恒
本文根据在建的某高速公路桥梁段穿越城市居民区，为 了减少嵌岩桩成孔施工中的噪音、震动及泥浆污染，降低高
速路基础桩施工对当地居民的干扰前提下，决定对桥梁工程
基础嵌岩桩采用旋挖钻机进行成孔施工，这样就较好地解决
了在居民区不得使用冲击钻和不允许爆破的难题。本文介绍
了桥梁工程嵌岩桩旋挖钻机成孔施工技术、工艺流程，为类
似建筑环境下的工程提供借鉴经验。
１．工程概况
某在建的高速公路广州段为双向六车道，以其中
Ｋ７＋１９０一Ｋ９＋０９０段桥梁工程的形式穿越城市居民区，全桥宽
３３米，其中穿越城市居民区段剩余１４４根桩（３１２５ｍ，约
４４４７ｍ。）未施工，桩基均为嵌岩桩，桩长为１Ｏｍ～４４ｍ不
等，桩基直径有：１ｌ２ｍ、１．３ｍ、１．５ｍ、１ ８ｍ、２．０ｍ、
２－２ｍ等多种。
２．地质情况 该段桥址区位于广州市经济技术开发区东区，主要属珠
江三角洲沉积区及珠江三角洲边缘剥蚀残丘沉积区地貌，地
形西高东低，地形高度一般海拔为１０～５０米，经过１０７国
道、南岗居民区（含珍贵鱼塘）及富南路，公路交织、交通
便利。
桥址区地层为第四系坡残积、坡洪积、海陆交互地层及
基岩白垩系上统含砾砂岩及燕山期花岗岩，部分花岗岩受侵
蚀、构造作用，局部节理裂隙发育，少量裂隙面已有绿泥石
等变质矿物。桩基穿越地质构造层时，约桩长的７０％穿越各
种土层及全风化带岩层：约桩长的３０％穿越砂砾岩（或花岗
岩）强风化带、中风化带及弱风化带等各种岩层，弱风化含
砂砾岩天然单轴极限抗压强度为１ ５ＭＰａ，弱风化花岗岩天然
单轴极限抗压强度为２０ＭＰａ；并要求每条桩基的桩底进入岩
层弱风化带至少２．Ｏｍ，一般为２．５ｍ～４．５ｍ。 桩基施工场地特点：（１）沿线两侧为稠密居民区，居民
房为城中村多层房屋，一般为３～６层。（２）沿线居民区夹
杂有几处珍贵鱼塘、沟渠等，采用当地的红黏土回填，红黏
土遇水软化，车辆行走较困难。（３）居民区拆迂后遗留在房
屋地坪之下的暗沟、暗涵、地下水道、管网密集。 ３．旋挖钻施工方案的确定及特点
３．１旋挖钻施工方案的确定
由于桥梁路线穿越城市居民区，桩基全部为嵌岩桩，在
居民房屋附近进行桩基施工，国内目前普遍采用的嵌岩桩成
孔工艺为冲击钻成孔或人工挖孔爆破成孔，但这两种施工工
艺，无论哪种都无法做到减少噪音污染和震动、对附近建筑
物的安全使用不产生影响的目的。最终研究确定采用噪音
小、震动小及成孔速度快的旋挖钻机施工。
３．２旋挖钻机成孔施工的特点 成孔速度快、可满足嵌岩桩成孔要求、可满足减小施工
震动的要求、可满足减小施工噪音的要求、可满足环保及文
明施工的要求等。
４．旋挖钻成孔的施工技术
４．１旋挖钻机对场地的要求 旋挖钻机自重大，钻杆高度高，必须按照“预先探明，
安全第一”的原则，做到将施工场地内所有的暗沟、地下水
道、软基薄弱层提前探明，进行处理后，方可进场作业；防
止出现钻机倾覆事件，对周围建筑物及居民造成严重伤害。
４ ２旋挖钻机作业原理（见下图）
４ｌ２．１主机：履带自行式柴油发动机及卷扬机、高压油泵
及自动化控制、操纵系统。
４＿２．２动力头：经高压油管将压力；Ｅｉａ输入，驱动液压马达
变速系统驱动钻杆旋转。 ４．２ ３钻杆：有六键式、三键式可伸缩的机锁钻杆和摩擦
钻杆两种形式，靠主卷扬利用钻头的自重实现钻头、钻杆的 上下运动，载荷大时，可利用动力头进行加压和上拔作业。
４．２＿４钻头：为适应不同的地层，钻机可配备多种形式的
钻头。一般地层为斗齿钻头；有裂隙软岩石地层采用岩石钻
头：硬岩石地层采用牙轮钻头加螺旋钻头再加斗齿钻头等组
成。干法成孔或软岩地基承载力（单轴抗压强度小于
２０Ｍｐａ时）用螺旋钻头效率较高。
４＿２＿５护筒：一般情况下要求护筒的厚度不低于８ｍｍ，当
桩径大于 １５００ｍｍ１］，ｌ－要求护筒厚度以１０～１６ｍｍ为宜。护
筒长度以３～６米为最佳。
４＿２．６桅杆调整油缸：通过调整油缸可调节孔的斜度，以
适应垂直度或斜桩等要求。
钻７Ｌａ＇ｌ－，驱动液压马达，使钻头作顺时针旋转，钻头与
钻杆在其自重作用下旋转进入待钻地层，将土体转入钻头后
提升钻头到地面，再驱动钻头作逆时针旋转排除钻头中碴 土。如此反复作业，完成设计桩（孔）的成孔工序。
４．３旋挖钻成孔的施工工艺 施工准备一场地硬化一桩位放样一配制泥浆一埋设钢护
筒一钻机就位与钻进一成孔检查。
施工准备阶段及场地硬化阶段的注意事项：
（１）施工准备阶段：探明场地内地下情况，仔细对照地 质资料及现场实际，采用开挖、触探等手段，将场地内存在
的暗沟、暗涵、地下水道（管道）、坑穴、薄弱土层等探明
标示，并采用可靠的处理方法后，旋挖钻机方可进场作业。
（２）场地硬化阶段：做到场地需要满足旋挖钻机行走、
钻进、回旋及调头等作业要求，必要时施工钢板桩、铺设石
渣、铺设行走钢板等措施，确保施工安全，防止机械倾覆事
件的发生。 ４－４嵌岩桩旋挖钻钻进的施工技术
４ｌ４．１配制泥浆
化学泥浆调制的好坏是钻孔桩施工是否顺利的一个关键 性指标，经过反复实验，本段桩基施工用泥浆采用优质膨润
土、烧碱、纤维素制成，其各组成成分性能和用量如下：
（１）膨润土：主要成分为蒙脱石，分钙土和钠土，使用
ｉ］，１－Ｎ入纯碱改造成钠土用于配浆。
（２）烧碱（Ｎａ，ＣＯ ）：调整泥浆的ＰＨ值，使其保证在
８～１ １的偏碱性范围内，以保证水化膜的厚度，提高泥浆的胶
体率（稳定率）和稳定性。
（３）纤维素（ＣＭＣ）：增加泥浆粘性，使土层表面形
成薄膜而防护孔壁剥落并有降低失水量的作用。 （４）泥浆池：采用集中式砖砌泥浆池，泥浆池的位置、
容积大小根据桥墩桩位、钻孔进度、钻孔的容积等确定，泥
浆量必须大于钻孔的容积。 ４－４．２埋设钢护筒 护筒采用钢护筒，高度为５．４ｍ，其内径比桩径大
２０ｃｍ，厚度１２ｍｍ。护筒埋设前将桩位表层杂填土挖除
２ｍ，换填含水量适宜的粘土，并分层夯实，以利于保持钢护
筒的稳定。 在钢护筒的位置上，利用螺旋式钻头初钻１—２ｍ，然后
用旋挖钻机自各的副卷扬或起重机将护筒放在已钻１～２ｍ的
孔中，利用钻机加压系统压入护筒，压入过程中，要严格对
中，并保持护筒的竖直度，护筒周边用黏土分层夯实。如果
没有黏土建议使用干水泥拌和砂再浇水稳定护筒。 ４．４．３钻头的配置
与设计单位及业主单位协商，确定旋挖钻钻头配置
１－２ｍ、中１．５ｍ、中１．８ｍＺ．种，对未配置相应桩径大小钻头
的桩基，计划调整桩径大小后施工。小桩径的桩基均采用大
一级的钻头进行施工，即①１．３ｍ桩径按照０ １．５ｍ桩径的桩基
施工，中１．６ｍ桩径按照中１．８ｍ桩径的桩基施工。对于未施工
的中２．Ｏｍ、 ２＿２ｍ两种大桩径的桩基，按照变更流程全部变 更成中１．５ｍ桩径。以上三种桩径的钻头每套包括：斗齿钻
（取土及取碴）、岩石钻（取芯）、牙轮钻（切边）、螺旋
钻（破碎）、清底钻（清底）。
５．旋挖钻成孔速度
两台旋挖钻机自进场至桩基施工完成，共配置 １．２ｍ钻
头２套、①１．５ｍ钻头１套、 １．８ｍ钻头１套，共完成１４４条
桩，跨时１３Ｏ天。在桩底要求嵌入岩层弱风化带至少２．Ｏｍ，
一般为２．５ｍ～４．５ｍ的情况下，在岩层最大天然单轴极限抗压
强度为２０ＭＰａ等条件下，两台旋挖钻机共跨时１３Ｏ天，其中
桩径１．２ｍ桩长２４．２４米桩基自钻机就位至终孔用时长约１ ４／ｊ＇，
时，其中穿过各种土层约２／Ｊ＇，时，入岩至终孔约１２／Ｊ＼时：桩
径１．５ｍ桩长侣１７米桩基自钻机就位至终孔用时长约２０／Ｊ＇，
时，其中穿过各种土层约２１Ｊ＼Ｂ，－＇ｊ＂，入岩至终孔约１８ＪＪ＼时；桩
径１．８ｍ桩长１７．２３米桩基自钻机就位至终孔用时长约４０小
时，其中穿过各种土层约３／ｊ＇，时，入岩至终孔约３７小时。
６．结语 旋挖钻机施工嵌岩桩是在新的施工环境下产生的新应 用，在嵌岩桩施工中无法采用冲击钻机及人工爆破挖孔的施
工工艺时，具有噪音小、震动小、成孔速度快、环保文明等
优点，较好地解决了施工扰民而阻挠施工等影响社会和谐的 现象；在新时代的变革下，嵌岩桩采用旋挖钻成孔的新技
术，具有较强的推广和借鉴意义。
（作者单位：永昌路桥集团有限公司）

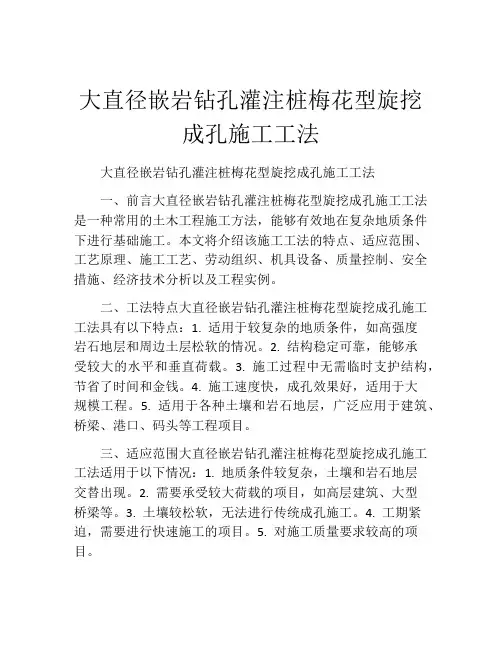

大直径嵌岩钻孔灌注桩梅花型旋挖成孔施工工法(2)
大直径嵌岩钻孔灌注桩梅花型旋挖成孔施工工法
大直径嵌岩钻孔灌注桩梅花型旋挖成孔施工工法
一、前言大直径嵌岩钻孔灌注桩梅花型旋挖成孔施工工法是一种常用的土木工程施工方法，能够有效地在复杂地质条件下进行基础施工。本文将介绍该施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点大直径嵌岩钻孔灌注桩梅花型旋挖成孔施工工法具有以下特点：1. 适用于较复杂的地质条件，如高强度岩石地层和周边土层松软的情况。2. 结构稳定可靠，能够承受较大的水平和垂直荷载。3. 施工过程中无需临时支护结构，节省了时间和金钱。4. 施工速度快，成孔效果好，适用于大规模工程。5. 适用于各种土壤和岩石地层，广泛应用于建筑、桥梁、港口、码头等工程项目。
三、适应范围大直径嵌岩钻孔灌注桩梅花型旋挖成孔施工工法适用于以下情况：1. 地质条件较复杂，土壤和岩石地层交替出现。2. 需要承受较大荷载的项目，如高层建筑、大型桥梁等。3. 土壤较松软，无法进行传统成孔施工。4. 工期紧迫，需要进行快速施工的项目。5. 对施工质量要求较高的项目。 四、工艺原理大直径嵌岩钻孔灌注桩梅花型旋挖成孔施工工法的原理是通过先预制孔眼，然后采用旋挖钻机在孔内旋转并同时喷注高压注浆，使岩石松动并形成洞穴，再将灌注混凝土泥浆注入洞穴中，形成固结体。这样可以在不破坏周围土体的情况下，形成一个坚固的基础。
五、施工工艺大直径嵌岩钻孔灌注桩梅花型旋挖成孔施工工法的施工过程包括以下几个阶段：1. 确定施工位置并进行标志。2. 预制孔眼。3. 启动旋挖钻机进行喷注作业。4. 控制注浆压力和速度，避免出现液体回流现象。5. 根据设计要求确定灌注混凝土的配比，并进行灌注作业。6. 灌注完成后，进行振捣工作，保证灌注混凝土的均匀密实。
六、劳动组织大直径嵌岩钻孔灌注桩梅花型旋挖成孔施工工法的劳动组织包括施工人员、机具操作人员、质量监督人员等。在施工过程中，需要合理安排施工人员的工作任务，确保施工的连续性和高效性。

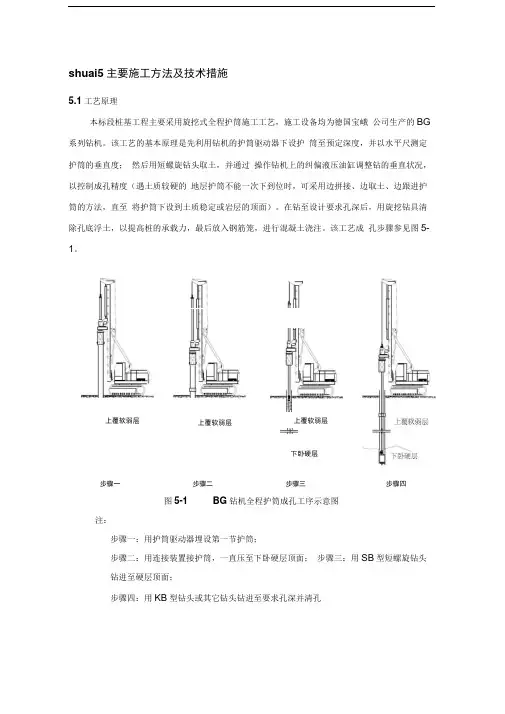

旋挖桩主要施工方法及技术措施
■
下卧硬层
步骤四 shuai5主要施工方法及技术措施
5.1工艺原理
本标段桩基工程主要采用旋挖式全程护筒施工工艺，施工设备均为德国宝峨 公司生产的BG系列钻机。该工艺的基本原理是先利用钻机的护筒驱动器下设护 筒至预定深度，并以水平尺测定护筒的垂直度； 然后用短螺旋钻头取土，并通过 操作钻机上的纠偏液压油缸调整钻的垂直状况，以控制成孔精度（遇土质较硬的 地层护筒不能一次下到位时，可采用边拼接、边取土、边跟进护筒的方法，直至 将护筒下设到土质稳定或岩层的顶面）。在钻至设计要求孔深后，用旋挖钻具清 除孔底浮土，以提高桩的承载力，最后放入钢筋笼，进行混凝土浇注。该工艺成 孔步骤参见图5-1。
下卧硬层
步骤一 步骤二 步骤三
图5-1 BG钻机全程护筒成孔工序示意图
注：
步骤一：用护筒驱动器埋设第一节护筒；
步骤二：用连接装置接护筒，一直压至下卧硬层顶面； 步骤三：用SB型短螺旋钻头钻进至硬层顶面；
步骤四：用KB型钻头或其它钻头钻进至要求孔深并清孔 上覆软弱层 上覆软弱层 上覆软弱层 上覆软弱层 5.2施工工艺流程
旋挖钻机全程护筒钻孔灌注桩施工工艺流程见图 5-2
图5-2 旋挖式全程护筒灌注桩施工工艺流程图
5.3施工工艺技术特点
本工程灌注桩成孔主要采用德国宝峨旋挖钻机（以下简称 BG）,全程护筒
跟进旋挖钻进工法，该工艺技术特点如下：
a钻孔速度快，工效高
国内设备大多通过电机、皮带链条传动，驱动力小且慢； BG设备通过全液
压传动，扭矩、驱动力及提升能力大大提高，钻孔速度加快；
b、钻孔能力强、钻孔质量好
中小型BG系列设备钻孔直径可达1500mm,钻孔深度可达56米；成孔能 力比国内其它设备要好。 该设备有电脑自动控制， 钻进过程中一些施工参数如转 速、钻进压力、深度等有电脑显示，可有效的控制成桩的垂直度、防止超挖和欠 挖。采用全程钢套跟进还可以避免缩径等桩身质量缺陷， 切实解决了复杂地层护 壁难的问题，钻孔质量好。 C、钻孔不需泥浆、孔底无沉渣，施工场地整洁
嵌岩旋挖扩底抗拔灌注桩施工工法(2)
嵌岩旋挖扩底抗拔灌注桩施工工法
嵌岩旋挖扩底抗拔灌注桩施工工法
一、前言嵌岩旋挖扩底抗拔灌注桩施工工法是一种在岩石地层中进行桩基施工的有效技术。它结合了旋挖钻机的钻孔、挖掘和灌注功能，能够通过嵌岩和基础灌注方式，使桩基与周围地层紧密结合，提高桩基的承载力和抗拔能力。
二、工法特点1.灌注桩工法：嵌岩旋挖扩底抗拔灌注桩工法是一种灌注桩工法，通过在钻孔中灌注混凝土，形成一个连续的桩基。这种工法施工方便快捷，施工速度快。2.抗拔能力强：由于桩基与周围岩石地层结合良好，嵌岩旋挖扩底抗拔灌注桩具有较高的抗拔能力，适用于需要承受大荷载和抗拔需求的工程。3.适应范围广：嵌岩旋挖扩底抗拔灌注桩适用于各种地层，尤其适合较硬的岩石地层。4.施工过程受限较少：嵌岩旋挖扩底抗拔灌注桩不受地下水位和地表土层的限制，在施工过程中的开挖和灌注过程中不易发生失稳。
三、适应范围嵌岩旋挖扩底抗拔灌注桩适用于以下情况：1.地质条件较为坚硬，例如岩石地层。2.工程需要承受较大的垂直荷载。3.工程需要具有较高的抗拔能力。4.较宽的基础尺寸，需要提供足够的稳定性。
四、工艺原理1.与实际工程之间的联系：嵌岩旋挖扩底抗拔灌注桩工法基于实际工程，在桩基施工过程中注重与地层的紧密结合，提高桩基的承载力和抗拔能力。2.采取的技术措施：通过使用旋挖钻机进行钻孔和挖掘，同时进行灌注混凝土，将桩基灌注到设计要求的深度。通过在孔内灌注混凝土，形成一个连续的桩体，提高桩基的稳定性和抗拔能力。
五、施工工艺嵌岩旋挖扩底抗拔灌注桩的施工包括以下几个阶段：1.钻孔阶段：使用旋挖钻机进行竖向钻孔过程。在钻孔的过程中，需要通过液压钻管扩展完成，确保孔洞的稳定。2.挖掘阶段：通过旋挖钻机进行挖掘，将岩层和土层连同其他杂质排除。3.灌注阶段：通过旋挖钻机将混凝土灌注至钻孔中，保持一定的标高。混凝土需要保持一定的流动性，以确保完全填充钻孔中的空隙。4.回填与养护阶段：当桩基完成灌注后，钻孔周边会形成一个孔壁，需要对其进行回填和养护，以加强桩基与岩石地层之间的结合和稳定性。

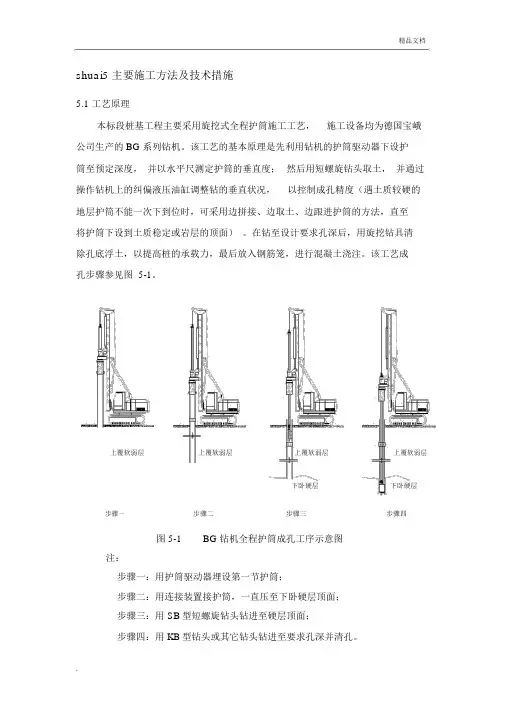

旋挖桩主要施工方法及技术措施(全护筒)
精品文档
shuai5 主要施工方法及技术措施
5.1 工艺原理
本标段桩基工程主要采用旋挖式全程护筒施工工艺， 施工设备均为德国宝峨
公司生产的 BG 系列钻机。该工艺的基本原理是先利用钻机的护筒驱动器下设护
筒至预定深度， 并以水平尺测定护筒的垂直度； 然后用短螺旋钻头取土， 并通过
操作钻机上的纠偏液压油缸调整钻的垂直状况， 以控制成孔精度（遇土质较硬的
地层护筒不能一次下到位时，可采用边拼接、边取土、边跟进护筒的方法，直至
将护筒下设到土质稳定或岩层的顶面） 。在钻至设计要求孔深后，用旋挖钻具清
除孔底浮土，以提高桩的承载力，最后放入钢筋笼，进行混凝土浇注。该工艺成
孔步骤参见图 5-1。
上覆软弱层 上覆软弱层 上覆软弱层 上覆软弱层
下卧硬层 下卧硬层
步骤一 步骤二 步骤三 步骤四
图 5-1 BG 钻机全程护筒成孔工序示意图
注：
步骤一：用护筒驱动器埋设第一节护筒；
步骤二：用连接装置接护筒，一直压至下卧硬层顶面；
步骤三：用 SB型短螺旋钻头钻进至硬层顶面；
步骤四：用 KB型钻头或其它钻头钻进至要求孔深并清孔。
. 精品文档
5.2 施工工艺流程
旋挖钻机全程护筒钻孔灌注桩施工工艺流程见图
测量定位
钻机就位
开孔钻进
下护筒
直至基岩顶面
钻孔
原材料检验 终孔测量
下钢筋笼
制备混凝土 下导管
浇 筑
清洗导管、
5-2。
钢筋笼制作
弃土外运 成品检验
钢筋笼存放
钢筋笼运输
试块制作
养 护
强度试验
图 5-2 旋挖式全程护筒灌注桩施工工艺流程图
5.3 施工工艺技术特点
本工程灌注桩成孔主要采用德国宝峨旋挖钻机（以下简称 BG），全程护筒跟进旋挖钻进工法，该工艺技术特点如下：
a、钻孔速度快，工效高
国内设备大多通过电机、皮带链条传动，驱动力小且慢； BG 设备通过全液
压传动，扭矩、驱动力及提升能力大大提高，钻孔速度加快；

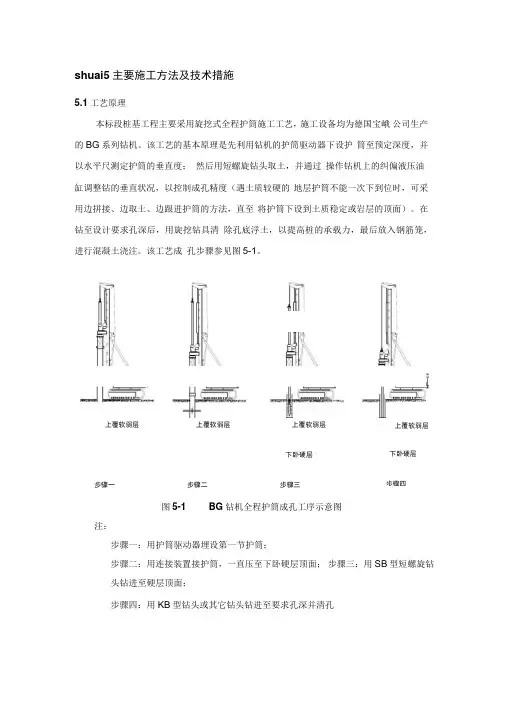

旋挖桩主要施工方法及技术措施(全护筒) 2
