高碳铬铁的冶炼工艺与原理
高碳铬铁的冶炼工艺与原理 • 一、矿热炉 • 高碳铬铁的生产方法有电炉法、竖炉 （高炉）法、等离子法和熔融还原法。竖炉法现在只生产低铬合金（Cr<30％），较高铬含量 （例如 Cr>60％）的竖炉法生产工艺尚处在研究阶段 ；后两种方法是正在探索中的新兴工艺 ；因此，绝大多数的商品高碳铬铁和再制铬铁均采用电炉 （矿热炉）法生产。 电炉冶炼具有以下特点： • （1）电炉使用电这种最清洁的能源。其他能源如煤、焦炭、原油、天然气等都不可避免地将伴生的杂质元素带入冶金过程。只有采用电炉才能生产最清洁的合金。 • （2）电是唯一能获得任意高温条件的能源。 • （3）电炉容易实现还原、精炼、氮化等各种冶金反应要求的氧分压、氮分压等热力学条件。 • 1.1主要技术参数 • 根据生产的品种和年产量，首先确定炉用变压器的额定容量，选择变压器的类型（三相或三台单相）、工作电压和工作电流。然后确定电炉的几何参数，包括电极直径，电极极心圆直径（或电极中心距），炉膛直径，炉膛深度，护壳直径，炉完高度等。所有这些参数，通常采用经验公式计算，并参照国内外生产实践进行选定。部分冶炼高碳铬铁的还原电炉主要技术参数列于表1。 • 表1 部分还原电炉主要技术参数
变压器容量/KVA 使用电压/V 电极直径/mm 极心圆直径/mm 炉膛直径/mm 炉膛深度/mm 2700 93.5 500 1150 2800 1700 8000 138 870 2250 6500 2700 9000 148.5 900 2300-2500 4500 2100 12500 158 1000 2300-2500 4900 2100
12500 120-168? 19级 1020 2600±50 6000 2300 25000 220 1300 3300 7700 2500
• 1.2组成结构 • 埋弧式还原电炉由炉体、供电系统、电极系统、烟罩（或炉盖）、加料系统、检测和控制系统、水冷却系统等组成。 • 二、工艺流程 • 2.1原料的选取 • 冶炼高碳烙铁的原料有铬矿、焦炭和硅石。其中焦炭以及硅石作为还原剂。 • （1）铬矿 • 世界铬铁矿矿床主要分布在东非大裂谷矿带、欧亚界山乌拉尔矿带、阿尔卑斯—喜马拉雅矿带和环太平洋矿带。近南北向褶皱带中的铬铁矿资源量，占世界总量的90％以上。其中南非、哈萨克斯坦和津巴布韦占世界已探明铬铁矿总储量的85％以上，占储量基础的90％以上，仅南非就占去了约3/4的储量基础。 • ①选矿原则：由于铬是用途最多的金属，而且在“战略金属”中列第一位。当今世界拥有铬矿资源的国家或资源缺乏的国家，都在加紧铬矿石选矿的研究，其选别方法有： • 1）重选：如跳汰、摇床、螺旋溜槽、重介质旋流器等。 • 2）磁电选：包括高强场磁选、高压电选。 • 3）浮选和絮凝浮选。 • 4）联合选：如重选—电选。 • 5）化学选矿：处理极细粒难选贫铬矿。 • 在上述铬矿选矿方法中，生产上主要采用重选方法，常采用摇床和跳汰选别。有时重选精矿用弱滋选或强磁选再选，进一步提高铬精矿石的品位和铬铁比。 • ②铬矿搭配原则：在高碳铬铁的实际生产中往往需要选择合适的矿种搭配以及搭配比例。铬矿搭配的原则主要有: • 1）合适的铬铁比（ Cr2o3/∑FeO）。一般来说，冶炼含铬量大于50％的合金要求入炉综合矿的 Cr2o3/∑FeO比值大于2.0；而冶炼含铬量大于60％的合金要求此比值大于2.6。 • 2）合适的MgO/Al2o3 比值。它不但影响熔渣的导电性能和还原性能，而且影响合金的含碳盘。在实际生产中，使用MgO/Al2o3 ，比值偏低的铬矿需配足量的焦炭，以增加焦炭层的厚度，一方面是为了保证炉底不易损坏，另一方面也是为了增加未还原矿核在焦炭层的滞留时间。减少渣中跑铬。 • 3）合适的块度搭配。单独使用粉矿时，易造成粉矿烧结，使料面透气性变差，严重破坏了冶炼气氛；使用块度大的铬矿易增加精炼层厚度，造成合金含碳量偏低。 • 4）合适的熔化性能。单纯使用易熔铬矿会造成成渣过早，使熔化速度快于还原速度，易造成渣中跑铬高现象;单纯使用难熔铬矿会增厚精炼层，出现大量未还原矿核以及合金含碳量偏低等现象，给正常冶炼带来了很大的困难。合理搭配铬矿使熔渣有合理的熔点，对改善经济指标非常重要。 • （2）还原剂 • 在合金生产中，使用最为普遍的是最便宜的一种还原剂-冶金焦“碎块”（高炉用焦经筛选后的筛下焦）。由于炼焦用煤的质量及焦化厂生产焦炭的条件不同，碎焦块的质量也各异．但是它们有一个共同的缺点，就是电阻不高，反应性能欠佳，灰分和硫、磷的含量较高，同时水分含量也较高，而且还不稳定。 • 焦炭中含有的硫主要是有机琉及大量的硫化物，还有少量的硫酸盐和极少量以碳中固溶体状态存在的元素硫。焦炭的磷含量也各不相同。焦块具有海绵状组织，并有大量的裂纹，其气孔率波动于35％-55％范围内，焦炭的视密度为0.8-1t/m3。 • 焦炭的性质依其块度不同而变化，如表2所示。 • 表2 焦炭性质随块度变化情况 块度/mm 25--50 13--25 6--13 6
含量/％ 挥发分 2.0 2.5 4.0 6.0 灰分 6.0 6.5 8.0 10.0 固定碳 92.0 91.0 88.0 84.0 • 块度为25-40mm的焦块的电阻比焦粒（10-25mm）低10％-15％。生产铁合金用焦炭在破碎时产生的粉末量应尽量少，这一点是非常重要的，而且灰分成分应尽可能有利于所炼的铁合金品种。 • 2.2原料的处理 • 2.2.1 原料的质量要求： • A 原料的品位和纯洁度：冶炼要求原料尽可能高的品位。纯洁度高的原料可以取得高产、优质、低消耗的效果 • B 原料中的有害杂质：原料中的杂质以硫磷最为有害，因为它们进入铬铁合金后，最终将影响钢和钢材的质量。 • C 原料的粒度：原料粒度是否合适对冶炼进程是有很大的影响。原料粒度过大会造成不易熔化，还原因难，导电性增加，使渣量增大，炉况恶化，冶炼的各项技术经济指标变坏。但如原料粒度过小，粉末多，则会使炉料的透气性不好，电极周围压力大，造成刺火。而且粉末料易熔化，会使上层炉科烧结而悬料，导致塌料，其结果是电极不稳，刺火塌料频繁，未还原料直接进入坩埚，同样会使技术经济指标变坏。因此对矿热炉的原料粒度应有严格的要求。 • 铬矿中Cr2o3 ＞40％， Cr2o3/ΣFeO＞2.5，s＜0.05％，P＜0.07％，MgO和 Al2o3 含量不能过高；粒度10—70mm，如系难熔矿，粒度应适当小些。 • 焦炭要求含固定炭不小于84％，灰分小于15％，S＜0．6％，粒度3—20mm。 • 硅石要求含SiO97％，Al2o3 ＜1．o％，热稳定性能好，不带泥土，粒度20一80mm。 • 2.2.2原料的干燥： • A 原料的干燥也很重要，特别是焦炭更需干燥。因为使用湿焦有以下几方面缺点： • （1）焦炭孔隙度大，故吸水性很强。焦炭中水分的波动，首先影响到炉料中固定炭配比的准确性，其次水分的蒸发也消耗热量。特别当塌料时，湿料直接进入坩埚区，吸收大量的热，使耗电量增加。上述因素直接影响炉况的稳定性，造成操作困难，产量下降，单位电耗增加。 • （2）湿焦破碎后，其粉末常把筛孔堵塞或使筛孔变小，结果焦末筛不下来，使焦炭中粉末增多。 • （3）湿焦炭装入到闭炉，易使料管堵塞产生悬料，当料崩塌时，会带入空气，炉内压力迅速增高，有可能产生爆炸事故。 • 干燥焦炭可用转简干燥机。转筒干燥机的直径为1.5m；长12m，通入转筒的热风温度为200℃，这种干燥机每小时每立方米容积能蒸发水分24kg。 • 2.2.3破碎与筛分： • 由于入护的原料有一定的粒度规格，而使用直接从矿山开采远来的矿石往往不能满足这个要求，因此必须先进行破碎筛分达到所规定的粒度才能入炉使用。 • 目前，破碎铬矿和硅石的设备大多使用颚式破碎机。矿石在不动颚板和可动颚板之间进行破碎．偏心轴旋转时，通过连杆与推扳使可动颚板作前后往复运动，达到压矿排矿的目的。 • 矿热护要求焦炭的粒度比矿石小。对冶炼要求小粒度的原料或焦炭可采用对辊破碎机破碎。对辊破碎机由铸铁机架和一组互相对滚的水平轴组成，对辊的辊面是乎的，也可以有一条宽为15-20mm，深4-5mm的小槽。对辊为硬面铸铁件，其质量好坏影响其使用寿命，质量好的对辊一般使用3个月。对辊破碎机的碎矿比一般为3-4。 • 2.2.4原料的输送与称量： • 原料破碎后，再筛分，经过称量配料，送到炉顶料仓，通过料管加入炉或送至加料平台。 • 上料（即原料的输送）设备与称量必须简单可靠，目前采用的上料方式有以下两种： • 一种是用皮带运输机将料达到料仓，然后按配料比在配料车（又称作称量车）将料配好卸人炉顶料仓。配料车上装有可开式料斗和称料用的弹簧秤，配料车挂在电葫芦上。电葫芦沿着炉子周围的单轨运行，配料工借电钮装置开动料仓的给料机，依次将炉料按要求配比称好，送至一定的料仓。 • 另一种上料方式是用上料小车沿斜桥将炉科送到炉顶平台。上料小车在原料仓，用杠杆式秤配料，配好的炉料卸入上料小车，然后用卷扬机从斜桥把炉料运到炉顶平台上，再用小车把料推到炉顶料仓。在用手工加料的小电炉上，配好的炉料直接送到加科平台上。配料时，称量的准确度要求达到5kg。 • 炉料的混合是靠下料和倒运时进行的。所以在称量时，应当把密度较小的料配在底部，以便下料时达到混合均匀的目的。 • 2.2.5原料的预处理 • 为降低高碳铬铁生产设备的造价，各厂都趋向使用大型还原封闭电炉，这些电炉必须使用硬块铬铁矿。由于硬块铬铁矿供应困难，这就迫使各厂使用价廉的碎铬铁矿和粉矿，但这类矿必须经过预处理才能人炉。因此铬矿粉的预处理是铬铁生产厂的重要环节： • 造球工艺：铬矿资源中块矿只占总量的20％，其余80％是粉矿。有相当一部分铬矿居于易碎矿石，在开采和贮存过程中极易碎裂成细小的颗粒。即使强度高的块矿在加工过程也产生大量的细粉。粉矿直接入炉不仅会造成大量有用元素随炉渣和炉气流失，还会直接威胁电炉的运行安全。此外，生产过程产生的大量粉尘也需要造块处理。目前球团和造块工艺已经成为铬铁生产工艺流程的重要组成部分，主要球团生产工艺有冷压块（又称冷固结球团）、热压块、蒸汽养生球团、碳酸化球团、烧结球团、预还原球团等。常用造球设备有压块机、圆筒造球机、因盘造球机等。 • 焙烧工艺过程：原料矿石中通常含有大量的高价氧化物、化合水、碳酸盐和硫化物。焙烧是在适当温度和气氛条件下，使矿石发生脱水、分解、氧化、还原过程，改善入炉矿石的物理性质和化学组成。 • 烧结工艺：烧结是利用矿石出现熔化或矿石与焙剂之间的固—固反应产生液相来润湿和粘结矿石颗粒，冷却后形成多孔的具有足够强度的烧结矿的工艺过程。烧结过程是物质表面能降低的过程。粉矿具有较高的分散度，其比表面积大于相同质量的块矿。烧结后的矿物表面积减少，体系的自由能ΔG降低。这是—个自发进行的过程。 2.3 高碳铬铁的冶炼 2.3.1冶炼基本原理 电炉法冶炼高碳铬铁的基本原理是在电弧加热的高温区用碳还原铬矿中铬和铁的氧化物．称为电碳热法。埋弧还原电炉是电炉的一种，在铬铁生产中用于对矿石等炉料进行还原熔炼。其持点是正常熔炼过程中电弧始终埋在炉料之中。
铬矿冶炼工艺
汇报人：可编辑 2024-01-06
• 铬矿概述 • 铬矿冶炼工艺流程 • 铬矿冶炼中的化学反应与原理 • 铬矿冶炼设备与操作
• 铬矿冶炼的能效与环保要求 • 铬矿冶炼的经济与社会效益
01
铬矿概述
铬矿的分布与特点
分布
铬矿主要分布在南非、中国、俄 罗斯、哈萨克斯坦等国家和地区 ，其中南非是世界上最大的铬矿 资源国。
焙烧炉
用于对铬矿进行预处理，通过高温焙烧去除杂质，提高铬的纯度。
还原炉
在特定温度和气氛下，通过还原反应将铬氧化物还原为金属铬。
熔炼炉与精炼设备
熔炼炉
高温熔化原料，使金属与杂质分离，得步提纯金属铬，去除杂质，提高铬的 纯度。
烟气处理设备与排放控制
烟气处理设备
包括除尘器、脱硫脱硝装置等，用于处理冶 炼过程中产生的烟气，减少污染物排放。
解吸过程是将吸收在溶液中的气体释放出来，通常通过加 热或减压来实现。气体吸收与解吸在铬矿冶炼中起到环保 和节能的作用。
04
铬矿冶炼设备与操作
原料储存与输送设备
原料仓库
用于储存铬矿、辅助原料等，确保原料充足且品质稳定。
输送设备
包括皮带机、输送带、斗式提升机等，用于将原料从仓库输送到冶炼设备。
焙烧炉与还原炉
特点
铬矿通常以岩浆岩或变质岩为主 要载体，具有较高的硬度，通常 需要在高温高压条件下进行开采 。
铬矿的开采与选矿
开采
铬矿的开采通常采用露天开采和地下开采两种方式，露天开采成本较低，但受 地理位置和地形条件限制，地下开采则可以开采深部矿石，但成本较高。
选矿
铬矿的选矿通常采用破碎、磨矿、筛分、重选、磁选等工艺流程，以实现铬矿 的有效分离和富集。
高碳铬铁加工工艺流程
高碳铬铁加工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!**工伤认定录入流程**一、准备工作阶段。
在进行工伤认定录入之前，需要做好充分的准备。
铬铁冶炼过程

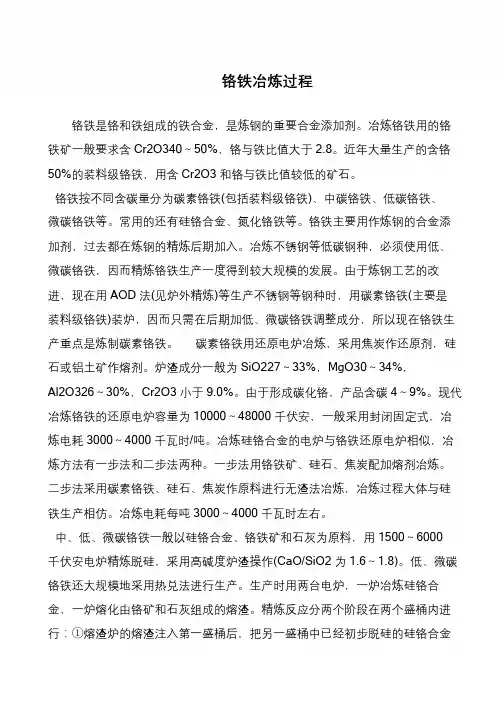

书山有路勤为径，学海无涯苦作舟铬铁冶炼过程铬铁是铬和铁组成的铁合金，是炼钢的重要合金添加剂。
冶炼铬铁用的铬铁矿一般要求含Cr2O340～50%，铬与铁比值大于2.8。
近年大量生产的含铬50%的装料级铬铁，用含Cr2O3 和铬与铁比值较低的矿石。
铬铁按不同含碳量分为碳素铬铁(包括装料级铬铁)、中碳铬铁、低碳铬铁、微碳铬铁等。
常用的还有硅铬合金、氮化铬铁等。
铬铁主要用作炼钢的合金添加剂，过去都在炼钢的精炼后期加入。
冶炼不锈钢等低碳钢种，必须使用低、微碳铬铁，因而精炼铬铁生产一度得到较大规模的发展。
由于炼钢工艺的改进，现在用AOD 法(见炉外精炼)等生产不锈钢等钢种时，用碳素铬铁(主要是装料级铬铁)装炉，因而只需在后期加低、微碳铬铁调整成分，所以现在铬铁生产重点是炼制碳素铬铁。
碳素铬铁用还原电炉冶炼，采用焦炭作还原剂，硅石或铝土矿作熔剂。
炉渣成分一般为SiO227～33%，MgO30～34%，Al2O326～30%，Cr2O3 小于9.0%。
由于形成碳化铬，产品含碳4～9%。
现代冶炼铬铁的还原电炉容量为10000～48000 千伏安，一般采用封闭固定式，冶炼电耗3000～4000 千瓦时/吨。
冶炼硅铬合金的电炉与铬铁还原电炉相似，冶炼方法有一步法和二步法两种。
一步法用铬铁矿、硅石、焦炭配加熔剂冶炼。
二步法采用碳素铬铁、硅石、焦炭作原料进行无渣法冶炼，冶炼过程大体与硅铁生产相仿。
冶炼电耗每吨3000～4000 千瓦时左右。
中、低、微碳铬铁一般以硅铬合金、铬铁矿和石灰为原料，用1500～6000千伏安电炉精炼脱硅，采用高碱度炉渣操作(CaO/SiO2 为1.6～1.8)。
低、微碳铬铁还大规模地采用热兑法进行生产。
生产时用两台电炉，一炉冶炼硅铬合金，一炉熔化由铬矿和石灰组成的熔渣。
精炼反应分两个阶段在两个盛桶内进行：①熔渣炉的熔渣注入第一盛桶后，把另一盛桶中已经初步脱硅的硅铬合金。
浅谈高碳铬铁各种成分的影响因素及控制
浅谈高碳铬铁各种成分的影响因素及控制浅谈高碳铬铁各种成分的影响因素及控制摘要铁合金是由一种或两种以上的金属或非金属元素与铁元素组成的，并作为钢铁和铸造业的脱氧剂、合金添加剂、复原剂等的合金。
铬是钢中功能最多、应用最广泛的合金化元素之一。
铬具有显著改变钢的抗腐蚀能力和抗氧化能力的作用，并有助于提高耐磨性和保持高温强度。
在各种不锈钢中，铬是一种必不可少的成分。
本篇文章就当今社会高碳铬铁中碳、硅、硫和铬回收率方面进行了简要论述。
主要从高碳铬铁中各种成分反响的机理和常见成分控制进行阐述，揭示了各种成分的控制方法和效果。
关键词：高碳铬铁；成分控制；铬回收率目录1. 前言 ........................................................ - 1 -2. 冶炼原理 .................................................... - 1 -2.1电炉熔池结构............................................. - 1 - 2.2铬的碳化物生成机理....................................... - 2 - 2.3影响合金含碳量的因素..................................... - 3 -2.3.1铬矿 ............................................... - 3 -2.3.2合金的含硅量 ....................................... - 3 - 2.3.3渣型 ............................................... - 4 - 2.3.4冶炼操作 ........................................... - 5 -3. 高碳铬铁冶炼中的硅行为浅析 .................................. - 5 -3.1高碳铬铁冶炼过程中合金含硅量的变化规律：................. - 5 - 3.2高碳铬铁冶炼过程中合金含硅量变化的影响因素：............. - 5 -4. 高碳铬铁合金降硫途径探讨 .................................... - 6 -4.1硫的来源及存在状态....................................... - 6 - 4.2降低高碳铬铁合金中硫含量主要有一下几种途径............... - 6 - 4.3原因分析................................................. - 7 -5. 高碳铬铁冶炼中铬元素的流向分析及提高铬回收率的途径探讨 ...... - 7 -5.1有关计算式............................................... - 7 - 5.2铬元素的流向分析......................................... - 8 - 5.3提高铬元素回收率的途径................................... - 8 -6. 结论 ....................................................... - 10 - 后记 .......................................................... - 12 - 参考文献 ...................................................... - 13 - 1. 前言我国国家标准规定高碳铬铁合金的含碳量为4一10% 。
高碳铬铁技术（完整版）
12500KVA高碳铬铁电炉开炉方案1、启动时间：2007年7月13日上午11：302．烘炉前的准备工作2.1 详细检查电炉的高压设备系统。
2.2详细检查电炉的继电保护系统是否工作可靠。
2.3详细检查低压绝缘系统的情况是否良好。
2.4详细检查电极升降系统、液压系统、冷却系是否工作可靠、有无跑、冒、滴、漏现象；2.5详细检查出炉系统及行车；2.6详细检查电极糊的添加情况；2.7汇总，确认。
3、电烘目的:以焦炭作为导电和加热的介质充分加热炉衬、提高炉衬温度，同时也焙烧电极。
电烘可分为渣烘(带料烘)和下述方法。
3.1 电烘前的准备工作：将电极长度调整至合适长度；在炉底铺一层大焦（粒度５-４５mm），并在焦碳埋设12根圆钢摆放呈“△”形，交点在三根电极下端，以构成回路，便于引弧。
3.2 送电：再次检查各系统后，送电，下坐电极引弧进行电烘。
3.3 开始烘时，电流以起弧为标志（电流变比太大时，基本看不出起弧电流）然后逐步增加电流。
3.4 在电烘过程中，•每隔一段时间（３小时左右），应停电，将电极提起，把电极下面已烧结的焦碳推向炉边，同时补加适量新碳稳定电弧。
3.5 控制冷却水量，便于电极焙烧。
3.6 电烘过程中，必须时刻注意电极的维护，严防电极下滑和发生软断，硬断事故。
3.7 正常情况下，需电烘24h左右，耗电80000--120000KWh，要求采用较低的二次电压。
3.8 电烘结束后，要求将炉心红碳大部分扒向炉墙四周，按规定带料烘炉及投料。
4投料电烘结束后，应视炉内残碳的多少决定是否清灰，如残碳较少可推部分碳向四周炉墙。
投料前需将要使用的出铁口及备用出铁口用焦末封堵。
视炉内残碳量，决定投入的少碳料或无碳料的多少。
为了第一炉就获得合格的产品，一般需加入20-25t的加强料（Cr／Ｆe大于正常值，焦碳用量大于正常值，MgO/Al2O3应做得高一些，SiO2应做得小一结，让炉墙镁砖挂上高熔点的铬渣后对提高炉体寿命大有好处），然后转入正常料比。
铬铁矿
铬铁矿一、铬铁矿的用途铬是重要的战略物资之一，具有质硬、耐磨、耐高温、抗腐蚀等特性。
其铬铁矿的用途有：1）在冶金工业中，铬铁矿主要用来生产铬铁合金和金属铬。
a铬铁合金作为钢的添加料生产多种高强度、抗腐蚀、耐磨、耐高温、耐氧化的特种钢，如不锈钢、耐酸钢、耐热钢、滚珠轴承钢、弹簧钢、工具钢等b金属铬主要用于与钴、镍、钨等元素冶炼特种合金。
这些特种钢和特种合金是航空、宇航、汽车、造船以及国防工业生产枪炮、导弹、火箭、舰艇等不可缺少的材料。
2）在耐火材料中，铬铁矿用来制造铬砖、铬镁砖和其他特殊耐火材料。
3）在化学工业主要用来生产重铬酸钠，进而制取其他铬化合物，用于颜料、纺织、电镀、制革等工业，还可制作催化剂和触媒剂等。
故而，铬铁矿的销售渠道亦有三种，即：冶金行业、耐火材料行业和化学工业。
下面由铬铁矿在冶金工业的用途介绍铬铁和铬盐的用途和冶炼工艺二、铬铁铬铁的分类有三种微碳铬铁、中低碳铬铁、高碳铬铁和炉料级铬铁（这儿不作介绍）。
1）微碳铬铁主要用于生产不锈钢、耐酸钢和耐热钢。
冶炼方法主要有两种：电硅热和热兑法。
a 电硅热：将铬矿、硅铬合金和石灰加入电弧炉内，主要依靠电热使炉料熔化，硅铬合金中的硅还原铬矿中的Cr2O3而制得的。
b 热兑法：将预先熔化的铬矿—石灰熔体和硅铬合金载炉外铁水包中进行热兑操作，从而制得微碳铬铁。
热兑工艺按对熔渣中Cr2O3的分阶段还原的次数可分为一步热兑法、二步热兑法、三步热兑法。
2 ）中低碳铬铁用于生产中低碳结构钢、铬钢、合金结构钢。
冶炼方法主要有高碳铬铁精炼法和电硅热法两种。
a 高碳铬铁精炼法：用铬矿精炼高碳铬铁精炼炉渣具有较大的粘度和较高的熔点，冶炼过程温度必须是较高的。
因此，电耗高，炉衬寿命短，含碳量也不易降下来。
用氧气精炼高碳铬铁具有较大的优越性，如生产率高、成本低、回收率高等，我国采用的是顶吹转炉法，将氧气直接吹入液态高碳铬铁中使其脱碳而制得中低碳铬铁b 电硅热法：传统的生产方法。
冶炼高碳锰铁的冶炼原理
冶炼高碳锰铁的冶炼原理高碳锰铁是一种重要的冶金原料，主要用于生产不锈钢和合金钢。
它含有较高的锰和碳含量，能够提高钢铁的硬度和强度。
高碳锰铁的冶炼原理主要包括选矿、破碎、烧结矿制备、炉料配制、还原炉冶炼和精炼等过程。
首先，冶炼高碳锰铁的第一步是选矿。
通过对锰矿石的采集、破碎、筛分和洗涤等工艺，将矿石中的杂质和不需要的元素去除，得到纯净的锰矿。
接下来，选矿后的锰矿进一步进行破碎，将块状的矿石压碎成适当的颗粒大小，方便后续的矿石处理和还原冶炼过程。
然后，经过破碎的锰矿与一定比例的焦炭混合后，在高温条件下进行烧结矿制备。
烧结矿是将锰矿和焦炭通过烧结设备加热烧结，使其在一定程度上熔结成块，提高了矿石和焦炭的还原性，增加了冶炼的效率。
在配制炉料过程中，根据锰矿和焦炭的质量比例，添加一定比例的石灰石、白云石等辅助冶金矿石，以及一些草木灰、木屑等添加剂，来调整炉料的成分和性质，以提高还原冶炼过程的效果。
然后，经过炉料装填，开始还原炉冶炼过程。
冶炼高碳锰铁的通用工艺是采用电炉冶炼。
在还原炉中，将预先制备好的炉料加入电炉中，通过电弧加热和还原剂（一般为焦炭）的作用，使炉内炉料发生还原反应。
反应过程中，锰矿中的锰氧化物被还原为锰金属，并与碳一起形成高碳锰铁。
同时，一些杂质和不需要的元素会在还原过程中被固态或气态生成物带出。
最后，高碳锰铁需要进行精炼。
精炼是通过熔炼和去除杂质的过程，来提高高碳锰铁的质量和纯度。
通常采用转炉进行精炼，通过氧枪喷吹氧气，使高碳锰铁中的碳氧化生成一氧化碳和二氧化碳气体，同时氧气还能氧化和吹除一些杂质元素。
经过多次精炼，高碳锰铁的碳含量被降低，同时其锰含量得到保持，以达到所需的产品质量要求。
综上所述，冶炼高碳锰铁的原理包括选矿、破碎、烧结矿制备、炉料配制、还原炉冶炼和精炼等过程。
这些过程的目的是通过矿石的净化、破碎、烧结、还原和精炼等步骤，从锰矿中提取出纯净的高碳锰铁，用于生产不锈钢和合金钢，以满足不同行业对高强度、高硬度材料的需求。
铬冶炼与提纯技术
铬冶炼与提纯的挑
04
战与解决方案
环境影响与减排措施
总结词
随着环境保护意识的提高，铬冶炼与提纯过 程中的环境影响成为关注焦点。
排放控制
采用先进的排放处理技术，如烟气脱硫、除 尘等，降低有害气体和粉尘的排放。
循环利用
提高铬渣、废水的循环利用率，减少废弃物 的产生和排放。
能源节约
优化工艺流程，采用节能设备和技术，降低 能耗，减少碳排放。
氯化法
总结词
氯化法是一种以氯气为浸出剂的铬提取技术，通过氯气与矿石中的铬氧化物反应生成氯 化铬，再通过还原、分离等工序提取金属铬。
详细描述
氯化法采用氯气作为浸出剂，将矿石中的铬氧化物与氯气反应生成氯化铬。然后通过还 原、分离等工序提取金属铬。该方法具有对原料适应性强、生产效率高、金属回收率高
、产品质量好等优点，但同时也存在工艺复杂、设备投资大、生产成本高等缺点。
总结词
电炉法是一种较为先进的铬提取技术，通过电热将铬铁矿中的铬氧化物还原成金属铬。
详细描述
电炉法采用电热还原原理，在高温电炉中通入直流电，使铬铁矿中的铬氧化物在电热作用下被还原成金属铬。该 方法具有能耗低、污染小、金属回收率高、产品质量好等优点，但同时也存在设备投资大、生产成本高等缺点。
硫酸法
总结词
物理法
总结词
利用物理性质差异将铬与其他金属分离。
详细描述
物理法是一种利用物理性质差异将铬与其他 金属分离的方法。由于铬与其他金属在密度 、熔点、沸点等物理性质上存在差异，因此 可以通过重选、浮选、色选等技术将铬与其 他金属分离。物理法具有操作简便、环保无 污染等优点，但提纯效果可能不如电解法和 化学法。
THANKS.
铬的提取技术
铬铁的冶炼工艺流程
铬铁的冶炼工艺流程英文回答：The smelting process of ferrochrome involves several steps to extract chromium from its ore and combine it with iron. Here is a breakdown of the process:1. Ore Preparation: The first step is to crush and grind the chromite ore into a fine powder. This is done to increase the surface area of the ore, making it easier for the chemical reactions to occur.2. Roasting: The powdered ore is then heated in a furnace at high temperatures. This process, known as roasting, helps to remove any impurities and convert the chromite into a more reactive form.3. Smelting: The roasted ore is mixed with a carbonaceous reductant, such as coke or coal, and a flux, such as limestone. This mixture is then placed in asubmerged arc furnace, where it is exposed to intense heat and an electric current. The heat and current cause the reduction of chromium oxide to metallic chromium and the formation of a molten metal.4. Refining: The molten metal is then refined to remove any remaining impurities. This is typically done through a process called slagging, where a chemical agent is added to the molten metal to react with and remove impurities. The refined ferrochrome is then cast into various shapes, such as ingots or granules, for further processing or use.Overall, the smelting process of ferrochrome involves crushing and grinding the ore, roasting it to remove impurities, smelting it with a carbonaceous reductant and flux, and refining the resulting molten metal. This process requires high temperatures, energy, and careful control of various parameters to ensure the desired quality of the final product.中文回答：铬铁的冶炼工艺流程涉及多个步骤，用于从矿石中提取铬并与铁结合。
烧结铬矿冶炼高碳铬铁的探索
烧结铬矿冶炼高碳铬铁的探索摘要：论述了矿热炉冶炼商碳铬铁炉内炉料和炉气的基本运动规律。
实践表明，通过选择合适的烧结铬矿的配入量和搭配铬矿的类型生产高碳铬铁，可以有效地调节和控制炉况。
获得好的生产技术经济指标。
关键词：烧结铬矿、高碳铬铁、冶炼1、前言我国属于铬矿资源贫乏地区，大部分铬矿依靠国外之口。
因此，研究供应充足、价格便宜的粉状铬矿生产高碳铬铁的工艺流程具有重要意义。
目前．粉状铬矿冶炼高碳铬铁的工艺流程主要有直接入炉冶炼和预处理——冶炼两种。
前一种根据冶炼设备不同，有矿热炉冶炼和等离子扩冶炼两种不同工艺；后一种根据预处理方式不同，有烧结——冶炼、制球——冶炼和压块——冶炼三种不同工艺。
比较而言．烧结铬矿的热稳定性和还原性较好，烧结——冶炼流程的工艺成熟，矿耗和能耗低，经济效益好，各广家采用较多。
文献[1]对烧结工艺和烧结矿的物化性能进行了详细的论述；本文着重介绍不同配比方案的试验情况。
并旦在此基础上。
对烧结铬矿冶炼高碳铬铁的炉内状况作一分析。
2、矿热炉冶炼高碳铬铁炉内基本状况2．1 炉内物料特征区域根据文献[2][3]，在正常的冶炼情况下，矿热炉冶炼高碳铬铁炉内有八大物料特征区域。
从上至下分别是散料层、融熔层、残焦层、带焦渣层、炉渣层、残矿层、出炉金属层和积铁层。
各区域的化学反应类型强度，炉料和炉气的组成、状态不同，并且在一个冶炼周期内其变化是时间的函数。
2.2 炉内主要化学反应根据文献[3]，矿热炉冶炼高碳铬铁所涉及的主要化学反应可概括为三种类型：它们是矿物氧化成份的还原反应、成渣反应和金属液的脱碳、脱硅反应。
2.2.1还原反应2.2.2成渣反应2.2.3脱碳、脱硅反应2.3 炉料和炉气运动规律在矿热炉内炉料和炉气相向运动．互为阻力，彼此依存，互为消长。
2．3．1炉料下降取决于如下力学关系 P=P 有效—△P式中P 为决定炉料下降的力； P 有效为有效重力，由下式决定： P 有效=P 料-(P 摩+P 液) P 料为炉料拄本身重力；P 摩为炉衬对炉料和料块内部之间的磨擦阻力；△P 为炉气通过炉料的总压差， 近似表示上升炉气对炉料的阻力或支撑力．其影响因素可概括为如下通式：△P=f ×Dw ρ×22×H f 为阻力系数，在矿热炉条件下．其为无因次常数；w 为一定温度和压力下，炉气通过炉料层的实际流速，m ／s ； ρ为气体实际密度，Kg/m 3； H 为炉料层的高度．m ；D 为散料颗粒间通道的当量直径，由下式决定： D=4ε/s ，(m)S 为单位容积散料总表面积．即此表面积：ε为料层空隙率，即料层空隙体积与散料堆体积之比。
