ASCO电磁阀的主要特点
ASCO电磁阀的具体技术选型原则与常用型号
电磁阀选型技术文件电磁阀的具体技术选型原则以及型号规格描述的具体技术选型原则以及型号规格描述ASCO电磁阀一．选型原则流量和执行机构速度口径和联接方式控制阀或开/关阀环境要求:爆炸性环境区域,防护等级功耗阀体材质环境和介质温度其他功能要求:手动操作;手动复位等电气连接安全方式具体选型严格依据上述十个原则，为客户优化电磁阀，节省长期的运行维护成本。
分以下4个主要部分：1．执行机构汽缸或膜头的容积电磁阀的流通能力满足控制阀和开关阀的要求电磁阀选型技术文件2．爆炸性环境区域,防护等级，安全等级：安装区域为防爆区，按IEC标准，区域划分为：2区；气体组别为IIC；温度级别：T6。
1）隔爆等级：II 2 G /D EEx d II C T6；2）防护等级：IP 65或 IP673）安全等级：用于SIS系统的电磁阀必须满足SIL44）环境温度– 40°C ~ +60°C，仪表空气温度-40°C ~ +40°C或者仪表空气温度-20°C ~ +120°C3．功耗：注：功率与导线的线径和传输距离密切相关，上面为理论值，仅供参考。
推荐使用比较低的功耗，其优点：功耗除影响线距外，功耗越低，线圈温升越小，适用于高温气候环境，对电源的宽容度很高。
低功耗电磁阀可以节省电缆成本，可以由ESD系统I/O输出卡件直接驱动。
4．降低采购成本和今后的维护和维修成本、选择的型号必须要满足大部分应用要求。
电磁阀选型技术文件二．选型建议1．控制阀-由于电磁阀是安装在执行机构和定位器之间，所以电磁阀必须0压差启动的直动式电磁阀。
以327系列为主。
例如：两位三通、通用型、直动式、整体不锈钢电磁阀型号：减功耗(3.6W)：WSNF8327B102 24VDC 或低功耗(1.8W)：WSNF8327B302 24VDC 性能特点如下：过程接口尺寸：1/4”NPT阀体材质：316SST流通能力：Cv = 0.5操作压差：0 ~ 10bar；可以带手动操作器，加后缀MS 或MOFPM 橡胶：-20℃-+120℃线圈环境温度：-60℃ ~ 100℃WSNF电磁线圈外壳（即整体式接线盒）316 SST材质，NF为铝壳材质。

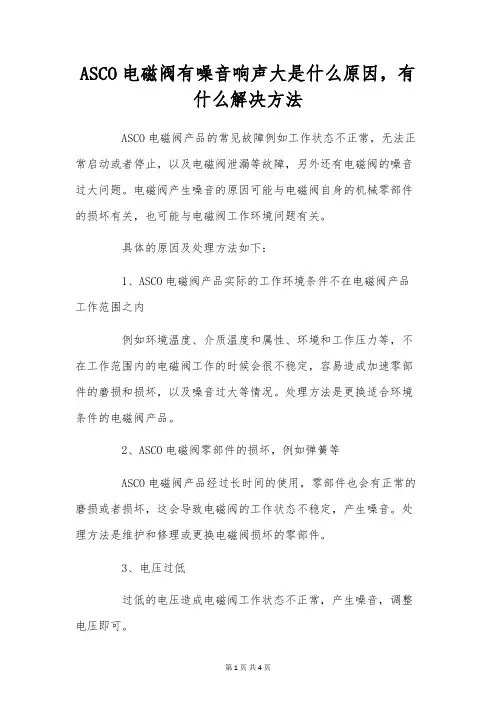

ASCO电磁阀有噪音响声大是什么原因,有什么解决办法
ASCO电磁阀有噪音响声大是什么原因，有什么解决方法ASCO电磁阀产品的常见故障例如工作状态不正常，无法正常启动或者停止，以及电磁阀泄漏等故障，另外还有电磁阀的噪音过大问题。
电磁阀产生噪音的原因可能与电磁阀自身的机械零部件的损坏有关，也可能与电磁阀工作环境问题有关。
具体的原因及处理方法如下：1、ASCO电磁阀产品实际的工作环境条件不在电磁阀产品工作范围之内例如环境温度、介质温度和属性、环境和工作压力等，不在工作范围内的电磁阀工作的时候会很不稳定，容易造成加速零部件的磨损和损坏，以及噪音过大等情况。
处理方法是更换适合环境条件的电磁阀产品。
2、ASCO电磁阀零部件的损坏，例如弹簧等ASCO电磁阀产品经过长时间的使用，零部件也会有正常的磨损或者损坏，这会导致电磁阀的工作状态不稳定，产生噪音。
处理方法是维护和修理或更换电磁阀损坏的零部件。
3、电压过低过低的电压造成电磁阀工作状态不正常，产生噪音，调整电压即可。
4、系统压力过高过高的系统压力不在电磁阀工作范围之内。
造成电磁阀工作不稳定以及产生噪音等情况的发生。
5、系统掌控中有外部杂质，阀芯上或柱塞螺母表面有外部杂质外部杂质的进入会导致电磁阀的工作不稳定，影响电磁阀的正常工作，造成电磁阀工作产生噪音。
处理方法是检查并清洗电磁阀的杂质。
6、缺乏润滑长期使用电磁阀产品造成电磁阀零部件之间缺乏润滑，物理摩擦力造成电磁阀的噪音过大。
处理方法是为电磁阀的轴等部件添加润滑。
7、ASCO电磁阀零件松动零部件的松动会导致电磁阀结构不稳固，那么在工作的时候电磁阀就会有震动的情况，震动的幅度越大，噪音也就越大。
处理方法是停止电磁阀的工作，检查并紧固电磁阀松动的零部件。
一、电磁阀发出杂音的原因ASCO电磁阀发出杂音的原因可能有很多，下面列举一些比较常见的原因：1.ASCO电磁阀内部元件松动：电磁阀是由多个元件构成的，假如其中任何一个元件松动或损坏，都会导致电磁阀发出杂音。
2.ASCO电磁阀内部有异物：电磁阀内部假如进入异物，如灰尘、铁屑等，会影响电磁阀的正常工作，从而产生杂音。
电磁阀的优缺点
电磁阀的优缺点电磁阀是一种利用电磁原理工作的控制元件，它广泛应用于现代工业制造中的控制系统中。
在使用电磁阀时，我们需要了解它的优缺点，以便在应用时有一个更好的把握。
本文将从多个方面分析电磁阀的优缺点。
优点1. 高精度的控制电磁阀的控制精度非常高，因此在需要高精度控制的场合，如汽车喷油系统、制冷系统等领域都得到了广泛的应用。
电磁阀可以实现快速的响应和精确的控制，这使得它可以完成很多其他基础控制元件难以实现的功能。
2. 可靠性高电磁阀具有高可靠性，其主要原因是它通过电磁原理进行操作，从而能够实现精确、可靠的控制。
此外，电磁阀的结构简单，故障率较低。
在工业生产中，电磁阀经常需要工作在严酷的环境下，如极其高温或极其低温的工作条件下，但是电磁阀具有良好的耐受性，能够稳定运行。
3. 安装方便电磁阀的结构相对简单，安装非常方便。
用户只需要连接电源和控制信号线，就可以通过控制信号线使电磁阀实现开启或关闭状态的切换。
这也是电磁阀在应用于工业控制系统中成为重要元件的原因之一。
4. 不受位置限制电磁阀在工作时，无论其位置如何变化，均能正常工作。
比如关键管道上的电磁阀，它的位置可以在安装时考虑到最优状态的情况下进行布置。
当管道发生移动或垂直方向发生变化时，电磁阀的作用不会发生变化，仍能正常工作。
缺点1. 能效比低由于电磁阀在工作时需要消耗大量的电能，因此电磁阀的能效比较低。
对于需要持续工作的电磁阀，这会导致能源的浪费和使用成本上升。
2. 需要外部电磁泄漏保护在使用电磁阀时，必须注意其是否存在电磁泄露现象。
如果电磁泄漏到环境中，则会导致干扰周围的电子设备。
因此，在使用电磁阀时，需要采取避免电磁泄漏的保护措施，例如使用电磁泄漏保护器。
3. 对应电压和电流有一定要求在工作时，电磁阀需要匹配正确的电压和电流。
如果电压或电流与电磁阀的额定值不匹配，可能会导致电磁阀不能正常工作或性能下降。
结论：综上所述，电磁阀作为一种重要的元器件，在工控制领域中具有不可替代的作用。

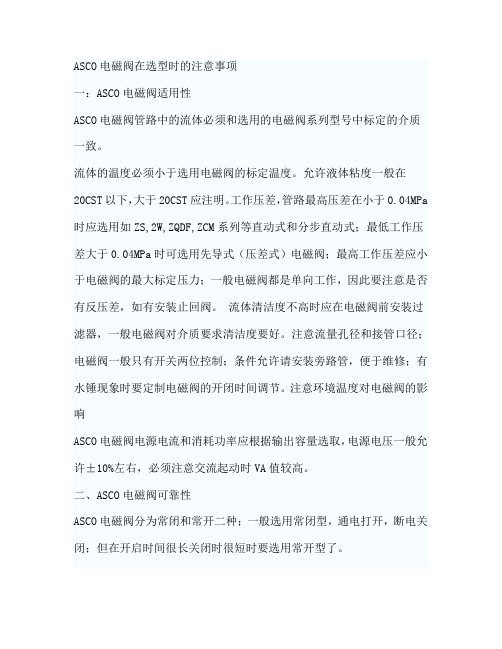

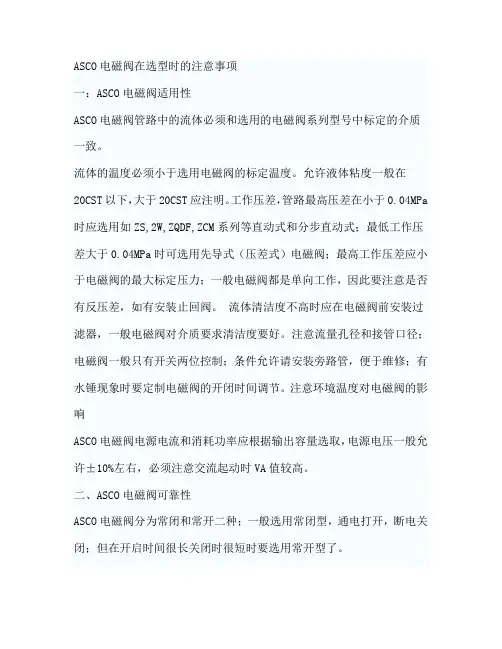

ASCO电磁阀在选型时的注意事项
ASCO电磁阀在选型时的注意事项一：ASCO电磁阀适用性ASCO电磁阀管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。
流体的温度必须小于选用电磁阀的标定温度。
允许液体粘度一般在20CST以下，大于20CST应注明。
工作压差，管路最高压差在小于0.04MPa 时应选用如ZS,2W,ZQDF,ZCM系列等直动式和分步直动式；最低工作压差大于0.04MPa时可选用先导式（压差式）电磁阀；最高工作压差应小于电磁阀的最大标定压力；一般电磁阀都是单向工作，因此要注意是否有反压差，如有安装止回阀。
流体清洁度不高时应在电磁阀前安装过滤器，一般电磁阀对介质要求清洁度要好。
注意流量孔径和接管口径；电磁阀一般只有开关两位控制；条件允许请安装旁路管，便于维修；有水锤现象时要定制电磁阀的开闭时间调节。
注意环境温度对电磁阀的影响ASCO电磁阀电源电流和消耗功率应根据输出容量选取，电源电压一般允许±10%左右，必须注意交流起动时VA值较高。
二、ASCO电磁阀可靠性ASCO电磁阀分为常闭和常开二种；一般选用常闭型，通电打开，断电关闭；但在开启时间很长关闭时很短时要选用常开型了。
ASCO电磁阀寿命试验，工厂一般属于型式试验项目，确切地说我国还没有电磁阀的专业标准，因此选用电磁阀厂家时慎重。
ASCO电磁阀动作时间很短频率较高时一般选取直动式，大口径选用快速系列。
三、ASCO电磁阀安全性ASCO电磁阀一般电磁阀不防水，在条件不允许时请选用防水型，工厂可以定做。
ASCO电磁阀电磁阀的最高标定公称压力一定要超过管路内的最高压力，否则使用寿命会缩短或产生其它意外情况。
ASCO电磁阀有腐蚀性液体的应选用全不锈钢型，强腐蚀性流体宜选用塑料王（SLF）电磁阀。
ASCO电磁阀爆炸性环境必须选用相应的防爆产品。
四、ASCO电磁阀经济性ASCO电磁阀有很多电磁阀可以通用，但在能满足以上三点的基础上应选用最经济的产品。
ASCO电磁阀电磁阀的选型ASCO电磁阀选型首先应该依次遵循安全性，可靠性，适用性，经济性四大原则，其次是根据六个方面的现场工况（即管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求进行选择）。
ASCO NUMATICS 1 4 电磁阀说明书
15/R 03USOLENOID VALVESno voltage release (tamperproof)manual reset construction1/4213FEATURES• The valves are certified according to IEC 61508 Functional Safety data and have SIL-3 capability (Exida approval)• Compact Tamperproof/Manual Reset function which means that the valve has to be energized as well as manually operated before it stays in the "latched" position. Because of the tamperproof feature there will be no flow from port 3 to port 2 if only the push button is pressed. The No Voltage Release (NVR) function will make sure that the valve trips when de-energized• The solenoid valves are recommended for pilot applications with basic flow, wide pressure ranges and no minimum operating pressure• PTFE rider rings and graphite-filled PTFE seals reduce friction and eliminate sticking• Coils used in metal enclosures have class H insulation materials• Peak voltage suppression diodes are standard in DC solenoids with metal enclosures• The solenoid valves satisfy all relevant EC DirectivesGENERALDifferential pressure 0 - 10 bar [1 bar = 100kPa]Maximum viscosity 65 cSt (mm 2/s)Response times75 - 100 msfluids (✶)temperature range (TS)(1)seal materials (✶)air, inert gas, water, oil-20 to +120°C -50 to + 60°CFPM (fluoroelastomer)(F)VMQ ((sillicone)(1)Can be limited by the operator ambient temperature range for explosion proof solenoidsMATERIALS IN CONTACT WITH FLUID(✶) Ensure that the compatibility of the fluids in contact with the materials is verifiedBrass bodyStainless steel body Body Brass AISI 316Stem Stainless steel Stainless steel Core tube Stainless steel Stainless steel Core and plugnut Stainless steel Stainless steel Springs Stainless steel Stainless steel Sealings and poppets FPM or (F)VMQFPM or (F)VMQ Rider Ring PTFE PTFEBPMPRPLP1,8W 3,6W - 3,7W 5,7W - 5,8W Not Available Low powerReduced powerMedium powerBasic powerPOWER LEVELS - cold electrical holding values (watt)SPECIFICATIONSpipe size orificesizeflowcoefficientKv operating pressuredifferential (bar)powerlevel prefix optional solenoidsbasic catalogue number min.max. (PS)NEMA 7&9ATEX / IECExIP65air/water (✶)Ex d Ex e mb Ex mb (mm)(m 3/h)(l/m)~/=~/=EF NF WSCR EM WSCREM PV SC brass stainless st.U - Universal, FPM sealings and poppets, manual reset1/45,70,559,2010MP -●-●--● 327B221 327B2221/45,70,559,2010RP -●-●--● 327B121327B1221/45,70,559,2010LP --●-●--- 327B322U - Universal, (F)VMQ sealings and poppets, manual reset1/45,70,559,2010MP -●-●--● 327B271 327B2721/45,70,559,2010RP -●-●--● 327B171327B1721/45,70,559,2010LP --●-●--- 327B372U - Universal, FPM sealings and poppets, manual reset tamperproof1/45,70,559,2010MP -●-●--● 327B231 327B2321/45,70,559,2010RP -●-●--● 327B131327B1321/45,70,559,2010LP --●-●--- 327B332U - Universal, (F)VMQ sealings and poppets, manual reset tamperproof1/45,70,559,2010MP -●-●--● 327B281 327B2823/2Series32715/R 03PRODUCT SELECTION GUIDESTEP 1Select basic cataloguenumber,including pipe thread indentification letter. Refer to the specifications table on page 1.Example: 8327B221STEP 2Select prefix (combination). Refer to the specifications table on page 1 and the prefix table on page 2, respect the indicated power level.Example: NFSTEP 3Select suffix (combination) if required. Refer to the suffix table on page 2, respect the indicated power level.Example: COSTEP 4Select voltage. Refer to standard voltages on page 3.Example: 230V / 50/60 Hz STEP 5Final catalogue / ordering number. Example:NF 8327B221 CO 230V / 50/60 HzPREFIX TABLEprefix description power level 1234567LP RP MP BPE M Waterproof IP66/67 - Metal enclosure (EN/IEC 60079-7,-18 and -31)*-●●-E T Threaded conduit/hole (M20 x 1,5)-●●-N F Flameproof - Aluminium (EN/IEC 60079-1, 60079-31)*-●●-S C Solenoid with spade plug connector (EN/IEC 60730)-●●-W P Waterproof IP67 - Metal enclosure -●●-W S Waterproof IP67 - 316 SS enclosure -●●-W S C R Flameproof 316L SS (EN/IEC 60079-0+1+31)*●---W S C R E M Increased Safety / Encapsulated 316L SS (EN/IEC 60079-0+7+18+31)*●---W S E M Waterproof IP66/67 - 316 SS enclosure (EN/IEC 60079-7,-18 and -31)*-●●-WS N F Flameproof - 316L SS (EN/IEC 60079-1, 60079-31)*-●●-T Threaded conduit (1/2" NPT)-●●-X Other special constructions-●●-SUFFIX TABLEsuffix descriptionpower level 12345LP RP MP BPN V FPM (fluoroelastomer) and parts cleaned for oxygen service -●●-C OEpoxy coating on all external surfaces-●●-● Available feature ❍ Available feature in DC only- Not available * A TEX/IECEx valves using these solenoids are approved according to EN 13463-1 (non electrical)(1)Functional Safety certification is not applicable with this featureOPTIONS & ACCESSORIEScatalogue number spare part kit no.(2)mounting bracket ~ / =SC 327B121C132251⏹SC 327B122C132251⏹SC 327B131C132253⏹SC 327B132C132253⏹SC 327B171C117646⏹SC 327B172C117646⏹SC 327B181C117647⏹SC 327B182C117647⏹SC 327B221C132251⏹SC 327B222C132251⏹SC 327B231C132253⏹SC 327B232C132253⏹SC 327B271C117648⏹SC 327B272C117648⏹SC 327B281C117649⏹SC 327B282C117649⏹Select 8 for NPT ANSI 1.20.3 or select G for ISO G(228/1)(2)Standard prefixes/suffixes are also applicable to kits ⏹ Mounting holes in bodyORDERING EXAMPLES VALVES:SC 8327B 12124V /DC WSEMT G 327B 122CO 24V /DC NFET G 327B 221230V /50/60 HzWSEMG 327B 12224V /DC NF 8327B 231CO 24V /DC WS G 327B 121CO 24V /DC EM8327B 221230V /50/60 Hzprefix pipe thread voltagebasic numbersuffixORDERING EXAMPLES KITS:C132251(3)NF C117646WSEM C132251prefixsuffixbasic number(3)Basic kit number applies to SC coil construction15/R 03EXPLANATION OF TEMPERATURE RANGES OF SOLENOID VALVESValve temperature rangeThe valve temperature range (TS) is determined by the selected seal material, the temperature range for proper operation of the valve and sometimes by the fluid (e.g. steam)Operator ambient temperature range The operator ambient temperature range is determined by the selected power level and the safety codeTotal temperature rangeThe temperature range of the complete solenoid valve is determined by the limitations of both temperature ranges aboveELECTRICAL CHARACTERISTICSCoil insulation class HElectrical safety IEC 335Standard voltages DC (=) 24V - 48V; Allowable voltage variation ± 10%AC (~) 24V - 48V - 115V - 230V/50/60Hz; Other voltages are available on requestprefix optionpower ratingsoperator ambienttemperature range safety codeelectrical enclosure protection (EN 60529)replacement coil / kit type (2)inrush holding hot/cold ~~=~=(VA )(VA )(W )(W ) (C°)(1)230V/50/60 Hz 24V/DC Medium Power (MP)SC5,85,85,85,2/5,7-40 to +90EN 60730IP65, moulded 400924-297400923-44201WP/WS 5,85,85,85,2/5,7-40 to +90EN 60730IP67, steel /SS 400921-297400914-44202NF/WSNF 5,85,85,85,2/5,7-60 to +60/75/90II2G Ex d IIC Gb T6/T5/T4, II2D Ex tb IIIC Db IP66/67, alu./SS 400921-297400914-44203EM/WSEM 5,85,85,85,2/5,7-40 to +40/75II2G Ex e mb IIC Gb T5/T4, II2D Ex tb IIIC Db IP66/67, steel /SS 400921-297400914-44202Reduced Power (RP)(3)SC3,73,73,73,2/3,6-40 to +60EN 60730IP65, moulded - (3)400923-04201WP/WS 3,73,73,73,2/3,6-40 to +60EN 60730IP67, steel /SS - (3)400914-24202NF/WSNF 3,73,73,73,2/3,6-60 to +60II2G Ex d IIC Gb T6, II2D Ex tb IIIC Db IP66/67, alu./SS - (3)400914-24203EM/WSEM 3,73,73,73,2/3,6-40 to +40/60II2G Ex e mb IIC Gb T6/T5, II2D Ex tb IIIC Db IP66/67, steel /SS - (3)400914-24202Low Power (LP)(3)WSCR 1,851,851,851,5/1,8-60 to +60II2G Ex d IIC Gb T6, II2D Ex t IIIC Db IP66/67, SS - (3)400961-54204WSCREM1,851,851,851,5/1,8-60 to +60II2G Ex e mb IIC Gb T6, II2D Ex tb IIIC DbIP66/67, SS- (3)400961-54204(1) Temperature range can be limited by sealings (2)Refer to the dimensional drawings on page 4(3)AC (~) limited to 127V/50/60Hz or 125V/DC - Not availableELECTRICAL CONNECTIONSprefix connectionSCSpade plug connector with cable gland EN175301-803A (ISO 4400) for cables with an outer dia-meter from 6 to 10 mmWP , WS, EM, WSEM M20 cable gland for cables with an outer diameter from 7 to 12 mm. With an internal and external facility for an earthing or bonding conductorNF , WSNF , WSCR 1/2" NPT threaded cable entry. Enclosures are supplied without cable glandWSCREM M20 x 1,5 316 SS cable gland for cables with an outer diameter from 7,2 to 11,7 mm.NFET, WSNFET M20 x 1,5 threaded cable entry. Enclosures are supplied without cable glandADDITIONAL OPTIONS●Ex mb/mD (prefix "PV") solenoid can be supplied with various cable lengths ●Compliance with "UL", "CSA" and other local approvals available on request ●Manual Reset constructions suitable for -40°C are available on requestINSTALLATION●Multi language installation/maintenance instructions are included with each valve ●The solenoid valves can be mounted in any position without affecting operation ●The mounting holes are provided in the valve body●Threaded pipe connection identifier is 8 = NPT (ANSI 1.20.3); G = G (ISO 228/1)●Declarations of conformity are available on request●Ex e mb Prefix "EM" execution: solenoid enclosure has a cable gland with integral strain relief for cables with an o.d.from 7 to 12 mm and is provided with an internal and external connection facility for an earthing or bonding conductor ●Ex d Prefix "NF/WSNF" enclosure is provided with a 1/2" NPT threaded entry hole, M20 x 1,5 (prefix "ET") is optional Both are supplied without cable gland●All DC solenoids with metal enclosure are provided with switch-off peak voltage suppression diodes15/R 03DIMENSIONS (mm), WEIGHT (kg)TYPE 01:TYPE 02:Epoxy mouldedSC: IEC 335 / ISO 4400Metal, epoxy coated / AISI 316 SS WP / WS: IEC 335EM / WSEM: EN/IEC 60079-7+18+31327B121 / B122 / B131 / B132 / B221 / B222 / B231 / B232327B121 / B122 / B131 / B132 / B221 / B222 / B231 / B232TYPE 03:TYPE 04:Aluminium, epoxy coated / AISI 316L SS NF / WSNF: EN/IEC 60079-1, 60079-31AISI 316L SS WSCR : EN/IEC 60079-0, 60079-1, 60079-31WSCREM : E N/IEC 60079-0, 60079-7, 60079-18,EN/IEC 60079-31B121 / B122 / 327B131 / B132 / B221 / B222 / B231 / B232327B322 / B332 / B372 / B382ABCØ5,512232741DGJKELMDIMENSIONS (mm), WEIGHT (kg)type prefix/option power level A B C D E F G H J K L M N weight 01SCMP/RP 5030249814995915633552786-1,30 kg 02WP , WS, EM, WSEM MP/RP 773024101158-120-81552789-1,30 kg 03NF , WSNFMP/RP 973024125176-102-545527113882,70 kg 04WSCR, WSCREMLP923024127178-116-755527115-3,10 kg15/R 03EXHAUST PROTECTOR ORDER NUMBERS¼ISO 228/1brass/nickelB-MV110014NPT B-PV110014ISO 228/1stainless steelB-VX110014NPTB-PV110014EXHAUST PROTECTOR213SECTIONAL DRAWINGExecution : Reduced Power Tamperproof-G B -- A v a i l a b i l i t y , d e s i g n a n d s p e c i fic a t i o n s a r e s u b j e c t t o c h a n g e w i t h o u t n o t i c e . A l l r i g h t s r e s e r v e d .15/R 03。
美国ASCO电磁阀SCG531C001MS说明书
SJ-1R1Flow (Qv at 6 bar)1100 l/min (ANR)Fl uids ( ) Temperature Range (TS)Sealings ( )air, inert gas, fi ltered- 10°C to + 60°CNBR (nitrile) + PUR (polyurethane)MATERIALS IN CONTACT WITH FLUIDBody Aluminium, black anodized End cover (spring) Glass-fi lled P Alnternal partsZamak, stainless steel, (POM), aluminium Stainless steel Core and plugnutSealingsNBR+PUR Shading coil CopperSPECIFICATIONS● Available feature- Not available( ) RP - Reduced Power, MP - Medium Power•••• Ensure that the compatibility of the fluids in contact with the materials is verifiedPipe Size Orifice Size FlowCoefficientKvOperating PressureDifferential (bar)PowerLevel Prefix Optioonal SolenoidsBasic Catalog NumberMin.Max. (PS)ATEX / IECEX / NEPSIIP65Air Ex m(G)(mm)(m 3/h)(l/min)AC DC AC/DC PV SC NAMUR 3/2 NC - 5/2 - Solenoid air pilot operated - spring return (Single Solenoid)1/460.9515.521010RP -G531C001 MS 1/460.9515.521010MP -G531C001 MS NAMUR 3/2 NC - 5/2 - Solenoid air pilot operated - spring return (Double Solenoid)1/460.9515.521010RP -G531C002 MS 1/460.9515.521010MP -G531C002 MS THREADED 5/2 - Solenoid air pilot operated - spring return (Single Solenoid)1/460.9515.521010RP -G531C017 MS 1/460.9515.521010MP -G531C017 MS THREADED 5/2 - Solenoid air pilot operated (Double Solenoid)1/460.9515.521010RP -G531C018 MS 1/460.9515.521010MP -G531C018 MS••••ORDERING EXAMPLES:SERIES 531EXPLANATION OF TEMPERATURE RANGES OF SOLENOID VALVESValve temperature range The valve temperature range is determined by the selected seal material, the temperature range for proper operation of the valve and sometimes by the fluid ( e.g. steam )Operator ambient temperature rangeThe operator ambient temperature range is determined by the selected power level ( LP, RP, MP or BP ) and the ATEX safety codeTotal temperature rangeThe temperature range of the complete solenoid valvle is determined by the limitations of both temperature range aboveELECTRICAL CHARACTERISTICSCoil insulation class FElectrical safety IEC 335Standard voltages DC 24V - 48VAC 24V - 48V - 115V - 230V/50Hz(Other voltages and 60 Hz available on request)SJ-2R1ADDITIONAL OPTIONSELECTRICAL CONNECTIONSPrefix Connection SC Spade plug connector with cable gland DIN 43650, 11mm, industry standard B, for cables with an outer diameter from 6 to 8 mm (Type 01 / 03) PVMoulded - in cable, standard length 2m (Type 02 / 04)・Other pipe threads are available on request・Plug with visual indication and peak voltage suppression or with cable length of 2m, SC prefix only (Consult ASCO NUMATICS Ofices) ・Moulded-in cable, standard length 2m (Type 02 /04)Prefix OptionCoil TypeNorminal Power RatingOperator AmbientTemperatureRange (TS)(。
ASCO 3-WAY 55A 电磁阀说明书
closing of large control valves • Resilient seating for tight shutoff • Mountable in any position
49
8316G024
2
17.1/F
22.6/F
3/4
17
4.1
0.7
10
9
9
9
82
49
8316G074
3
6.1/F
10.6/F
3/4
17
4.1
0.7
17
17
17
17
82
49
8316G044
4
17.1/F
22.6/F
1
25
11
0.7
10
9
9
9
82
49
8316G034
5
6.1/F
10.6/F
NORMALLY OPEN (Open when de-energized)
10
250
250
250
250
180
120
8316G016
2
17.1/F
22.6/F
1/2 5/8 3.2
10
150
125
125
125
180
120
8316G066
1
6.1/F
10.6/F
1/2 5/8 3.2
10
250
250
250
250
180
ASCO电磁阀选型依据
ASCO电磁阀选型依据ASCO电磁阀是一种常见的控制元件，广泛应用于工业自动化和流体控制系统中。
在使用ASCO电磁阀之前，我们需要正确选型以满足特定的应用要求。
本文将介绍ASCO电磁阀的选型依据，帮助读者正确选择ASCO电磁阀。
1. 应用场景首先，我们需要了解电磁阀的应用场景。
电磁阀常用于液压、气动、流体控制等应用领域，主要用于控制流体的流量、压力、方向和温度等参数。
在选择电磁阀之前，我们需要确定具体的应用场景以及所需控制的参数。
2. 电磁阀类型ASCO电磁阀根据其结构和控制方式的不同，分为多种类型。
常见的电磁阀类型有：•直通式电磁阀：通常由一个电磁铁和一个阀体组成，是一种较为简单的电磁阀类型，主要用于气体和液体控制。
•按钮式电磁阀：一般由较粗的磁铁和阀门组成，常用于车辆控制器等场合，具有较高的防尘性。
•中心式电磁阀：由一个电磁铁和一个可旋转的阀芯组成，常用于流体控制和自动化控制应用。
•薄膜电磁阀：主要由一个薄膜和一个弹簧组成，通常用于水处理、气动机械和工业自动化等领域。
在选型时，我们需要根据不同的应用场景，选择适合的电磁阀类型。
3. 电磁阀的通径通径是衡量电磁阀流量能力的一项指标，也是选型中的重要参数。
通径一般使用英寸（inch）或毫米（mm）来表示。
在选型时，我们需要正确估算流量大小并选择适合的通径。
如果通径过小，会造成流体的流量不足，影响控制效果；而通径过大，则会浪费资源，增加成本。
因此，我们需要根据具体的需求选择正确的通径。
4. 电磁阀的工作压力和介质电磁阀不仅需要承受流体的压力，在应用中还需要考虑介质的性质。
不同的介质对电磁阀的材质和防爆等要求也不同。
在选型时，我们需要确定液体或气体的工作压力和介质，并选择适合的材质和防爆等级，以保证电磁阀在特定环境下的安全可靠运行。
5. 电磁阀的电压和电流电磁阀的电压和电流也是选型中的重要参数。
通常来说，电磁阀的电压范围较为广泛，一般包括AC或DC电压。
ASCO电磁阀样本
ATEX 防爆技术信息
如何通过ATEX，EN-IEC 60079-0,EN 61241-0或EN 13463-1标准来识别应用在爆炸性环境中的设备？
特定的防爆标识符合EN / IEC
保护类型 电气设备, 气体环境: "d": 隔爆型 EN 60079-1 "e": 增安型 EN 60079-7 "i": 本质安全型 EN 60079-11 (ia/ib/ic) "m":浇封型 EN 60079-18 (ma/mb/mc) "n": 无火花型EN 60079-15 (nA/..) 电气设备, 粉尘环境: "tD": 外壳防护型 EN 61241-1 "mD": 浇封防护型 EN 61241-18 (maD/mbD) "iD": 本质安全型防护 EN 61241-11 无电气设备: "c": 通过自身构造防护 EN 13463-5
类别
(矿井)
爆炸环境描述 长时间内连续出现 间歇性出现 偶尔出现
出现 (甲烷, 粉尘) 出现风险 (甲烷，粉尘)
粉尘组别 (符合第五版本, IEC 60079-0, 2007 (EN 60079-0, 2009)(2) ) Group III: 电气设备用于爆炸性粉尘环境
类别
爆பைடு நூலகம்环境描述
长时间连续出现
可能出现爆炸潜在爆炸性环境定义 不同区域的分类有两个目标(依照 ATEX 1999/92/EC): - 区域内的设备类别使用于气体，薄雾，蒸汽或粉尘 - 区域内危险的地方应避免火源，选择对应的正确的电气或非电气设备。区域的划分是根据爆炸性气体或粉尘发生爆炸情况
ASCO电磁阀8327b102
operating pressure differential (bar) power
prefix optional solenoids
size size
port
max. (PS) level NEMA
ATEX/CENELEC
2➞1 / 3➞2 2➞1 / 3➞2 min. air/water ()
Flameproof - Aluminium ATEX (EN 50018)*
PV
Encapsulated ATEX + IECEx (EN/IEC 60079 / 61241)* - - -
SC
Solenoid with spade plug connector (EN 60730)
-
WP
Waterproof IP67 - Metal enclosure (EN 60730)
GENERAL Differential pressure Maximum viscosity Response times
0 - 10 bar [1 bar = 100kPa] 65cST (mm2/s) 75 - 100 ms
fluids ()
temperature range (TS)
seal materials ()
- - -
X Other special constructions
-
SUFFIX TABLE
suffix
description
power level
12345
LP RP MP BP
E J N NV
CO MB
MO MS
EPDM (ethylene-propylene)
----
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ASCO电磁阀的主要特点
全球电磁阀的使用量在逐渐上升，但是了解它的却在少数，下面让小编为大家介绍一下电磁
阀和它的特点吧！
美国ASCO公司隶属于世界500强之一的美国艾默生集团。公司成立于1888年，是世界上较
早开发制造电磁阀的厂家，ASCO公司生产的ASCO红帽（ASCO RED-HAT）因为带一个红色的小
帽，被客户叫做小红帽，一般小红帽电磁阀就是指ASCO电磁阀，
ASCO电磁阀、气控阀系 司生产超过3000多种标准电磁阀和20000多个非标准型号。 在工、
商业界应用非常广泛。美国ASCO公司是世界500强之一的美国艾默生集团成员，是一家主要生
产和销售流体控制阀以及气动控制元件的跨国公司，具有100多年的生产技术经验，在全球拥有
超过30家工厂，为客户提供超过23,000的流体控制产品。ASCO旗下拥有众多品牌:等都是ASCO
的成员，其中ASCO/RED HAT，SIRAI品牌包括通用型产品及部分适用于特殊工矿的产品，可控制
普通介质。GENERAL CONTROL为燃烧系列阀，介质可为燃油等。SCIENTIFIC是微型阀适用于医疗
器械及其他分析产品行业。JOUCOMATIC是气动控制产品的品牌，而TRI-POINT为压力温度开关
产品。
1985年ASCO加入世界500强艾默生电气有限公司，并成为其旗下五大业务领域之一的艾默
生网络能源有限公司的成员。公司现在中国设有北京、上海、广州、成都、南京五个办事机构以
及一个亚太技术服务地区。在国内各重要供电场所，如：机场、银行数据地区、地铁等均能见到
ASCO产品发挥其功效。
ASCO总部位于美国新泽西州Florham Park,全球拥有五家工厂，超过1700名员工。在美洲、
亚洲、欧洲、拉丁美洲、非洲及中东设有超过60家办事机构及服务中心。每年制造、运输数以
万计的ATS及相关产品至世界各地。
ASCO电磁阀主要用于准确控制， 在行业应用中控制空气、 燃气、水、轻油、蒸汽等几乎
所有流体和气态物质。为了满足新设备不断增长的需要，一些新的相关产品也被开发出来，比如
气动操作阀，手动复位阀，和智能阀等。ASCO同时生产制造多种专用阀，当一种标准产品不能
完全适用新的需要时，这些专用阀就可以满足原始设备制造商市场的个性化需求。参照具体产品
介绍可获得更详细资料。
美国ASCO电磁阀的主要特点
1、美国ASCO电磁阀外漏堵绝，内漏易控，使用较为安全。
美国ASCO内外泄漏是危及安全性的要素。其它自控阀通常将阀杆伸出，由电动、气动、液
动执行机构控制阀芯的转动或移动。这都要解决长期动作阀杆动密封的外泄漏难题； 唯有电磁
阀是用电磁力作用于密封在隔磁套管内的铁芯完成，不存在动密封，所以外漏易堵绝。电动阀力
矩控制不易，容易产生内漏，甚至拉断阀杆头部；电磁阀的结构型式容易控制内泄漏，直至降为
零。所以，电磁阀使用特别安全，尤其适用于腐蚀性、有毒或高低温的介质。
2、美国ASCO电磁阀系统简单，
美国ASCO电磁阀本身结构简单，价格也低，比起调节阀等其它种类执行器易于安装维护。
更 显著的是所组成的自控系统简单得多 ， 价格要低得多。由于电磁阀是开关信号控制， 与 工
控计算机连接十分方便。
3、美国ASCO电磁阀动作快递，功率微小，外形轻巧。
美国ASCO电磁阀响应时间可以短至几个毫秒，即使是先导式电磁阀也可以控制在几十毫秒
内。由于自成回路，比之其它自控阀反应更灵敏。设计得当的电磁阀线圈功率消耗很低，属节能
产品；还可做到只需触发动美国ASCO电磁阀作，自动保持阀位，平时一点也不耗电。电磁阀外
形尺寸小，既节省空间， 又轻巧美观。
4、调节精度受限，适用介质受限。
美国ASCO电磁阀通常只有开关两种状态，阀芯只能处于两个极限位置，不能连续调节，所
以调节精度还受到一定限制。
电磁阀对介质洁净度有较高要求，含颗粒状的介质不能适用，如属杂质须先滤去。另外， 粘
稠状介质不能适用，而且，特定的产品适用的介质粘度范围相对较窄。
5、型号多样，用途广泛。
它主要的一个系列产品是脉冲阀；美国ASCO脉冲阀该如何选择：美国ASCO脉冲阀乃是除尘
设备的心脏，其总价格是脉冲喷吹除尘器的总体价格的5%左右;是气箱脉冲除尘器的1%造价，在
脉冲阀上节省设备成本而承担整个除尘系统失效的风险是不值得的。所以在选择电磁脉冲阀的时
候要认准品牌.
选择具有实际喷吹气量的脉冲阀而不仅仅是连接口径尺寸：脉冲阀的接口尺寸，往往不能判
断其清灰功能。
选择高中低压力范围都能够适用的脉冲阀：脉冲阀的耐压范围至少需要达到1～8kg/cm2。
这样如果在应用过程中滤料的阻力随着时间而增高时，可以通过调整气包压力来保持除尘器良好
的运行阻力，保证滤料不会糊袋。
选择脉冲阀的生产质量统一性：阀门的制造，是采用配备机器人和CNC地区的全自动生产线，
杜绝由于人为加工所引起的生产质量不统一。在一个清灰系统上，往往会由于一只阀门的漏气而
导致整个系统的瘫痪。
选择低阻力脉冲阀：脉冲阀的内部结构需要保证喷吹气量大，膜片行程长，壳体内结构根据
流体力学设计使阀门阻力小。由于阀体的设计不当，有些3”接口的阀门 喷吹气量仅能达到”
1~”2接口的阀门喷吹气量。选用低阻力、高喷吹量的脉冲阀则每个阀门可以清灰更大面积的滤
料，大大节省喷吹系统的总体造价。
他的流体电磁阀是238系列，具体图片如下：黄铜材质，低功耗.
