U-PVC成品檐沟技术标准
upvc管材国家标准
upvc管材国家标准UPVC管材国家标准。
UPVC管材是一种常用的建筑材料，具有耐腐蚀、耐高温、耐压等优点，被广泛应用于建筑排水、供水、化工管道等领域。
为了保障UPVC管材的质量和安全性，国家对其进行了一系列的标准规定，下面将对UPVC管材国家标准进行详细介绍。
首先，UPVC管材的国家标准主要包括产品规格、质量要求、试验方法等内容。
在产品规格方面，国家标准规定了UPVC管材的外径、壁厚、长度等尺寸参数，以及管材的公称压力等级。
在质量要求方面，国家标准对UPVC管材的原料、外观质量、力学性能、耐化学性能等方面进行了详细的规定。
在试验方法方面，国家标准规定了对UPVC管材进行抗压试验、耐热稳定性试验、耐化学性试验等一系列试验方法，以确保其质量符合国家标准要求。
其次，UPVC管材国家标准的制定对于保障UPVC管材的质量安全具有重要意义。
通过严格的产品规格、质量要求和试验方法，可以有效地防止因管材质量不达标而引发的安全事故，保障用户的生命财产安全。
同时，国家标准的制定还可以促进UPVC管材行业的健康发展，提高产品质量，增强企业竞争力，推动行业技术进步和产品创新。
再次，UPVC管材国家标准的执行对于提高建筑工程质量具有重要意义。
作为建筑排水、供水等领域的重要材料，UPVC管材的质量直接关系到建筑工程的安全可靠性。
执行国家标准可以有效地提高UPVC管材的质量，减少管道漏水、爆裂等质量问题，保障建筑工程的质量和安全。
最后，作为UPVC管材生产企业和使用单位，应当严格执行UPVC管材国家标准，加强对产品质量的监督检验，确保生产的UPVC管材符合国家标准要求。
同时，建筑工程施工单位应当选择符合国家标准的UPVC管材产品，严格按照国家标准要求进行安装使用，确保建筑工程的质量和安全。
总之，UPVC管材国家标准的制定和执行对于保障UPVC管材的质量安全、提高建筑工程质量具有重要意义。
作为UPVC管材行业的从业者和使用单位，应当充分认识到国家标准的重要性，严格执行国家标准，共同推动UPVC管材行业的健康发展。
塑料管技术要求(PPR和UPVC)
PPR管技术要求一、选用厂家资格要求:1、所提供产品必须在国家建筑材料检测中心检测合格；2、送标时，必须每一种管材及管件送一样品。
二、性能指标及质量要求:1、给水PPR管：产品必须符合现行产品标准，具有质量检验部门的产品合格证、检验报告和产品性能说明书，并应表明生产产家规格和生产日期。
2、所供材料外观检测应符合下列规定：A、管材和管件的内外壁应光滑平整，无气泡、裂纹、脱皮和明显的痕纹、凹陷，色泽应基本一致。
B、管材的端面应垂直于管材的轴线。
管件应完整、无缺损、无变形。
C、管材、管件的物理、力学性能、管材尺寸、外径、壁厚公差与管材公差应符合相关规范标准要求。
3、性能要求：给水 PPR：工作压力1.6Mpa，S4系列4、规格表示说明:给水用PP-R管管径与公称直径对照表如下:5、要求厂家提供2份PP-R管复检报告。
6、生活给水系统所涉及的材料必须达到饮用水卫生标准。
UPVC管技术要求一、管材及管件的产品外观质量应符合下列规定:1、管材和管件应颜色一致，无色泽不均匀及分解变色线。
2、管材及外壁均应光滑、平整，无气泡、无裂纹、无脱皮和严重的冷斑及明显的痕纹、凹陷等缺陷。
3、管材轴向不得有异向弯曲，其直线度偏差应小于1%，管材端口必须平整，并应垂直于轴线。
4、管件应完整无损、无变形，浇口及溢边应修理严整，无开裂，内外表面平滑。
5、管材在同一截面的壁厚偏差不得超过14%，其外径、壁厚偏差应符合1、2条的规定。
二、生活污水及生产废水管采用给水用硬聚氯乙烯（PVC-U）管材，公称压力0.8MPa。
三、材料参数要求1、排水 UPVC内螺旋立管规格尺寸及公差3、管材和管件的物理力学性能不得低于下表的规定:四、其他要求:1、管材及管件均应有出厂合格证和检测报告，进场附带质量证明文件一式四份，质量证明文件经监理验收合格后再验收材料，材料验收不合格不允许卸车。
2、管材及管件厂家必须提供合格有效的厂家资质文件，并应有明显标识，标明生产厂家名称、规格及执行标准号，应有检验部门测试报告和出厂合格证。

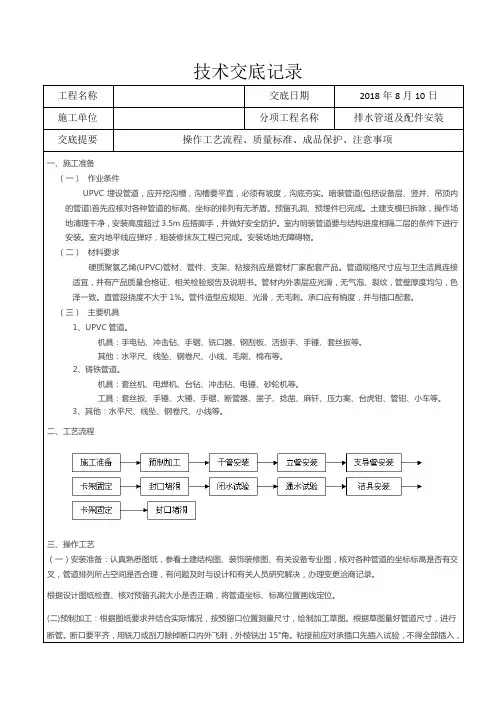

(PVC排水)技术交底
技术交底记录一般为承口的3/4深度。
试插合格后，用棉布将承插口需粘接部位的水分、灰尘擦拭干净。
如有油污需用丙酮除掉。
用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀，一般约30～60min即可粘接牢固。
粘牢后立即将溢出的粘接剂擦拭干净。
多口粘连时应注意预留口方向。
(三)干管安装：1埋地管道铺设安装：(1)首先根据设计图纸要求的坐标、标高预留槽洞或预埋套管。
埋入地下时，按设计坐标、标高、坡向、坡度开挖槽沟并夯实。
按设计图纸上的管道布置，确定标高并放线，经复核无误后，检查并贯通各预留孔洞。
(2)各受水口位置及管道走向进行测量，绘制实测加工大样图，并注明各部位管径长度尺寸、管道编号。
按加工大样图，进行配管加工及预制工作。
(3）按设计标高、坡度、管径及受水口坐标，在合格的基础上铺设埋地管道。
铺设管道宜分段施工，先做标高正负零以下的室内部分至伸出外墙管段，管段伸出外墙不应少于1.5m,待室外管道施工时，再从外墙管段接入市外管线的结合井。
(4）埋地管道的管沟底面应平正，无突出尖硬物，宜铺设厚度100～150mm厚砂垫层，垫层宽度应不小于管外径的2.5倍，其坡度应与管道坡度相同。
管道经填砂保护后，方可进行细土回填。
细土回填不少于200mm，压实后，再分层回填，每层厚度宜15mm,回填土密实度应符合设计要求，回填高度至设计标高。
(5）对湿陷性黄土、季节性冻土和膨胀性土地区，埋地管铺设应符合有关规范的规定。
(6）当埋地管段做欲留孔洞时，应配合土建按设计的坐标、标高进行施工，当设计无要求时，管顶上部净空不宜小于150mm。
埋地管道穿越结构外墙、地下室外墙，应按设计要求采用防水套管，并采取有效的防水措施。
（7）埋地铺设管段与室外检查井连接应符合下列规定：①与检查井相连接的管段，其管端外侧应涂刷粘接剂后，滚粘经水泥干燥后的砂，粘砂长度不得小于检查井壁厚度。
②连接部位应采用水泥沙浆分二次嵌实。
屋面天沟、檐沟、檐口防水施工工艺与质量标准
屋面天沟、檐沟、檐口防水施工工艺与质量标准一、总则1 范围本标准规定了屋面天沟、檐沟、檐口防水施工的施工要求、方法和质量控制标准。
本标准适用于一般工业与民用建筑屋面天沟、檐沟、檐口细部防水的施工。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，内容随最新版本更新适用于本标准。
GB50300—2013 建筑工程施工质量验收统一标准GB50207－2012 屋面工程质量验收规范GB50345—2012 屋面工程技术规范二、施工准备1 技术准备1.1 熟悉设计图纸及施工验收规范，掌握屋面天沟、檐沟、檐口细部防水的具体设计和技术要求，编制施工方案或技术措施。
1.2 屋面天沟、檐沟、檐口细部防水应由具有相应资质的防水队伍进行施工，主要施工人员应持有建设行政主管部门或其它指定单位颁发的上岗证书。
1.3 对施工作业人员进行质量、安全技术交底。
2 物资准备2.1 用于屋面天沟、檐沟、檐口细部防水的材料已按计划进场，并经检验、试验合格，防水材料应有产品出厂合格证书。
2.2 施工主要物资：防水卷材、防水涂料、密封材料、基层处理剂、钢压条、水泥钉等。
3 施工设施准备3.1 施工机械施工现场水平、垂直运输设备，视现场具体条件配置。
施工现场钢筋、模板、混凝土加工设备，视现场具体条件配置。
3.2 工具用具本施工工艺标准所需要的施工工具用具应包括防水卷材铺贴和防水涂料涂刷所需用的施工机具。
剪刀、刮刀、排刷、钢丝刷、腻子刀、钢丝钳、螺丝刀等。
3.3 监测装置施工主要监视测量装置：水平尺、钢卷尺、水平仪、直尺。
4 作业条件准备4.1 屋面天沟、檐沟、檐口找平层已施工完毕，并且经过验收合格。
4.2 屋面天沟、檐沟、檐口应找坡，其排水坡度应符合设计要求。
4.3 天沟、檐沟的沟外檐立面粉刷已完成，转角处抹成的圆弧平缓、光滑。
4.4 天沟、檐沟、檐口的防水基层表面应平整、牢固，不得有起砂、空鼓等缺陷。
4.5 基层表面应洁净、干燥，含水率不应大于9﹪。
upvc排水管国标壁厚规格

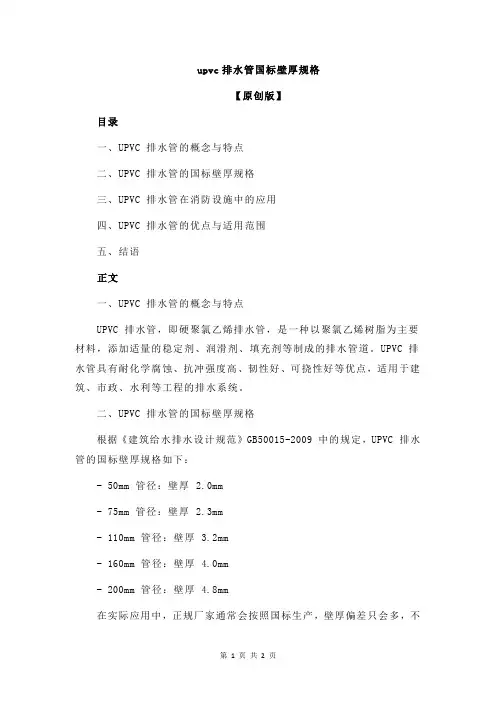

upvc排水管国标壁厚规格【原创版】目录一、UPVC 排水管的概念与特点二、UPVC 排水管的国标壁厚规格三、UPVC 排水管在消防设施中的应用四、UPVC 排水管的优点与适用范围五、结语正文一、UPVC 排水管的概念与特点UPVC 排水管，即硬聚氯乙烯排水管，是一种以聚氯乙烯树脂为主要材料，添加适量的稳定剂、润滑剂、填充剂等制成的排水管道。
UPVC 排水管具有耐化学腐蚀、抗冲强度高、韧性好、可挠性好等优点，适用于建筑、市政、水利等工程的排水系统。
二、UPVC 排水管的国标壁厚规格根据《建筑给水排水设计规范》GB50015-2009 中的规定，UPVC 排水管的国标壁厚规格如下：- 50mm 管径：壁厚 2.0mm- 75mm 管径：壁厚 2.3mm- 110mm 管径：壁厚 3.2mm- 160mm 管径：壁厚 4.0mm- 200mm 管径：壁厚 4.8mm在实际应用中，正规厂家通常会按照国标生产，壁厚偏差只会多，不允许少。
三、UPVC 排水管在消防设施中的应用UPVC 排水管在消防设施中也有广泛应用，如消防用的喷淋镀锌管。
其壁厚会根据压力等级有所不同，而压力等级固定时，镀锌管壁厚相差主要是由于不同厂家采用的吨重技巧。
在消防设施中，UPVC 排水管的优点得到了充分发挥，如抗压强度高、耐腐蚀性能好等。
四、UPVC 排水管的优点与适用范围除了上述提到的优点，UPVC 排水管还具有安装简便、使用寿命长、维护费用低等优点。
因此，它广泛应用于建筑、市政、水利等工程的排水系统，尤其适用于高层建筑、地下建筑等高压力等级的排水设施。
五、结语作为一种新型的排水管材料，UPVC 排水管凭借其优异的性能和便捷的安装，逐渐成为建筑行业的优选排水管材。
upvc排水管国标壁厚规格

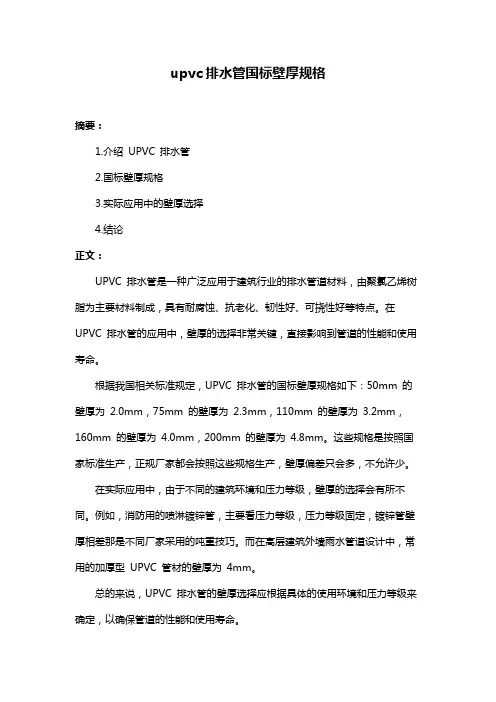

upvc排水管国标壁厚规格
摘要：
1.介绍UPVC 排水管
2.国标壁厚规格
3.实际应用中的壁厚选择
4.结论
正文：
UPVC 排水管是一种广泛应用于建筑行业的排水管道材料，由聚氯乙烯树脂为主要材料制成，具有耐腐蚀、抗老化、韧性好、可挠性好等特点。
在UPVC 排水管的应用中，壁厚的选择非常关键，直接影响到管道的性能和使用寿命。
根据我国相关标准规定，UPVC 排水管的国标壁厚规格如下：50mm 的壁厚为2.0mm，75mm 的壁厚为2.3mm，110mm 的壁厚为3.2mm，160mm 的壁厚为4.0mm，200mm 的壁厚为4.8mm。
这些规格是按照国家标准生产，正规厂家都会按照这些规格生产，壁厚偏差只会多，不允许少。
在实际应用中，由于不同的建筑环境和压力等级，壁厚的选择会有所不同。
例如，消防用的喷淋镀锌管，主要看压力等级，压力等级固定，镀锌管壁厚相差那是不同厂家采用的吨重技巧。
而在高层建筑外墙雨水管道设计中，常用的加厚型UPVC 管材的壁厚为4mm。
总的来说，UPVC 排水管的壁厚选择应根据具体的使用环境和压力等级来确定，以确保管道的性能和使用寿命。
PVCU给水管施工及验收规范
PVCU给水管施工及验收规范篇一：PVC-U管道施工规范PVC-U管道安装规范1、管道安装（粘结式）篇二：PVC-U给水管道设计安装要求PVC—U给水管道设计安装要求及注意事项一、管道布置与敷设要求：为保证PVC—U管道有较好的使用环境，能避免外加载荷，达到预期使用寿命，应合理布置和敷设管道。
⑴ 管道一般宜明设，在管道可能受到碰撞的场所，宜暗设或采取保护措施。
⑵ 明敷的给水管宜布置在给水量大的卫生器具或设备附近的墙边，墙角或立柱处。
⑶ 给水管道不得穿越卧室、贮藏室，不得穿越烟道、风道。
⑷ 给水管敷设于室外受到阳光照射处应采用轻质材料隔热保温。
⑸管道暗敷时严禁接触防水涂料等有机化学物，以免影响水质损坏管道。
⑹ 管道穿过屋面及地下室时，应设金属防水柔性套管和有效防水措施。
⑺ 给水道道与其他管道同沟（架）平行敷设时、宜沿沟（架）边布置，上下平行敷设时，不得敷设在热水管或蒸气管的上面，且平面位置应错开；与其他管道交叉敷设时，应采取保护措施或用金属套管保护。
⑻ 给水管道应远离热源，立管距灶边净距不得小于400㎜，与供暖管道的净距不得小于200㎜，且不得因热源辐射使管外壁温度高于40℃。
⑼ 工业建筑和公共建筑中管道直线长度大于20m时，应采取补偿管道胀缩的措施。
⑽ 支管与干管，与设备容器的连接应利用管道折角自然补偿管道的伸缩。
⑾ 管道伸缩长度可按下式确定：△L=△T·L·a式中：△L—管道伸缩长度（㎜）△T—管道计算温差（℃）L—管道长度（m）a—线膨胀系数：（mm／m·℃）7×10ˉ7=0.07 管道计算温差按下式确定：△T=0.65·△ts＋０.10·△tg式中:△ts—管道内水的最大变化温差（℃）△tg—管道外空气最大变化温差（℃）⑿ 管道因温差而影响管道的布置平行性，使管道变得弯曲甚至拉脱连接口及破坏管道系统，为解决热胀冷缩问题，除中大口径管可用柔性活套接口补偿外，小管道可以采取自由臂设置方式进行补偿。
upcv排水管遵循标准
upcv排水管遵循标准
UPVC排水管是一种使用广泛的排水系统。
UPVC是一种聚氯乙烯材料，具有优异的耐腐蚀性、耐热性和耐化学性。
UPVC排水管是通过热塑性加工技术制成的，具有较强的强度和刚度，同时也非常耐用。
在使用过程中，UPVC排水管需要遵循一定的标准。
首先，UPVC排水管的质量必须符合国家标准。
国家标准规定了UPVC 排水管的材料、配方、加工工艺、尺寸等方面的要求。
在购买UPVC 排水管时，应当选择具有国家标准认证的产品。
其次，UPVC排水管的安装应当符合相关的建筑标准。
安装过程中应当注意管道的坡度、支撑方式、密封处理等。
如果UPVC排水管被安装不当，可能会导致漏水、堵塞等问题。
此外，UPVC排水管的使用寿命与环境温度有关。
UPVC排水管的使用温度范围一般在0℃至50℃之间。
如果在低温环境下使用，UPVC排水管可能会变脆，从而影响其使用寿命。
总之，为了确保UPVC排水管的质量和安全性，应该遵循相关的国家标准和建筑标准，在安装和使用过程中谨慎处理，以确保UPVC排水管的长期可靠性。
PVC-U排水管安装技术交底
PVC-U排水管安装技术交底1. 引言本文档旨在说明PVC-U排水管的安装技术要点以及相关注意事项，以确保正确、安全地进行安装工作。
2. PVC-U排水管的选择在选择PVC-U排水管时，应注意以下几点：- 确保选用符合当地标准的合格产品；- 根据实际使用要求选择合适的规格和尺寸；- 检查管材表面是否光滑、无明显缺陷。
3. 安装前的准备工作在安装PVC-U排水管之前，需要进行以下准备工作：- 清理安装场地，确保没有障碍物、沉积物等；- 准备必要的工具和安全防护设备；- 检查安装区域的环境条件，如是否有高温、强酸碱等特殊环境。
4. PVC-U排水管的安装步骤PVC-U排水管的安装步骤如下：1. 按照设计要求和管道布置图确定管道的布置位置；2. 在安装区域进行标线，以确保管道安装位置准确；3. 切割PVC-U管材，注意保持切口平整光滑；4. 使用合适的PVC胶水将管材连接起来，确保连接牢固；5. 安装排水管的支撑架，确保管道的稳定性；6. 进行管道测试，检查是否存在渗漏等问题；7. 完成安装后，进行清理工作，确保安装环境整洁。
5. 安全注意事项在安装PVC-U排水管时，需注意以下安全事项：- 佩戴劳动防护用品，如手套、口罩等；- 避免接触PVC胶水和其他化学物质，以免引发危险；- 合理使用和存放工具，防止意外伤害；- 遵守当地的安全操作规程。
6. 总结通过本文档的交底，我们了解了安装PVC-U排水管的技术要点和注意事项。
在进行安装工作时，需要确保选择合适的管材、做好准备工作，按照正确的步骤进行安装，并注意安全事项，以保证工程的质量和安全性。
以上为PVC-U排水管安装技术交底文档，希望能为您的工作提供帮助。
给排水工程U-PVC立管安装技术要求
给排水工程U-PVC立管安装技术要求
PVC立管施工
PVC立管施工立管方形止水台
H立管阻火圈
1、工艺流程：
图纸定位复核→预埋孔洞→安装前孔洞校正（上下挂线）→PVC
立管安装
2、操作工艺：
2.1根据设计要求校正预留孔洞的位置，保证排水管和通气管间距一致，满足垂直度要求。
2.2立管支架标高、伸缩节位置和H管安装标高满足设计与使用要求，排水塑料管必须按设计要求及位置装设伸缩节，如设计无要求时，伸缩节的间距不得大于4m。
排水横管上的伸缩节位置必须装设固定支架。
2.3明装PVC排水管道根据设计要求或施工规范规定安装阻火圈，其设置条件：第一：立管外径大于或等于110mm时。
第二：立管穿楼板时。
第三：横管穿越防火墙时；穿越楼板时；
2.4防火套管长度不小于500mm。
阻火圈设于楼板下方。
3、质量要求：
3.1管道安装宜在土建抹灰和腻子工程结束后进行，应提前与土建项目部做好充分沟通确定施工顺序。
3.2楼面立管根部宜做高度20mm，宽度30mm的环形止水台或方形止水台。
3.3管道安装完毕应采取防止交叉污染等成品保护措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第 1 页 共 9 页
U-PVC成品檐沟、落水管材料及安装技术要求
1、 适用范围
本技术要求适用于三峡企业总部项目采用U-PVC成品檐沟的制安工程招投标及现
场施工指导。
2、 依 据
2.1 除另有注明外， 本工程须符合设计、图纸和相关国家、地方及行业标准，主要包
括但不限于：
《工程建设标准强制性条文》2002年版
《建筑工程施工质量验收统一标准》（GB50300-2001）
《建筑装饰装修工程施工及验收规范》（GB50210-2001）
《住宅装饰装修工程施工规范》（GB50327-2001）
《民用建筑工程室内环境污染控制规范》（GB 50325-2001）
《建筑排水用硬聚氯乙烯管材》（GB/T 5836.1-92）
《排水用芯层发泡聚氯乙稀管材》（GB/T 16800-1997）
《住宅设计规范》（GB50096-1999）(2003年局部修订版)
湖北省安装工程施工技术操作规程
结构要求及装饰要求详附件图纸
3、 材料、设备及配件要求
3.1 雨槽及配件
■
颜色统一为深灰色，详附件：RAL7012（色卡）。颜色应一致，无色泽不均匀及变
色分解线。
■
内外壁应光滑、平整、无裂口、气泡、凹陷和明显裂纹。
i. 直线公差应小于1％。端面应垂直轴线，不平度应小于2º角。
ii. 同一截面壁厚偏差不得超过14%；弯曲度：小于1%。
iii. 管、槽的物理机械性能应符合下表规定：
第 2 页 共 9 页
项 目 指 标
拉伸强度，MPa ≥
37
断裂伸长率，% ≥
100
低温落锤冲击，破裂个数 ≤
1
维卡软化点，℃ ≥
83
加热后尺寸变化率，% ≤ ±2.5
iv. 雨槽系统的耐久年限不得低于30年。
v. 檐卡应采用膨胀螺栓，螺钉要求选用直径不小于5mm的304不锈钢螺钉。
vi. 固定落水管的管卡，应采用与落水管槽有相同使用年限的硬质聚氯乙稀材质制作。
■
雨槽及配件外观的规格尺寸如下图所示：
第 3 页 共 9 页
4、 设计、制作、安装及施工要求
4.1 设计要求
■
雨槽过水断面不小于90cm2。
■
落水管数量可根据排水量和安装条件（檐口高度、檐卡固定螺钉间距3.5cm、泄水
坡度1-2%）由设计确定（按图纸）。
■
落水管宜布置在墙柱处，在建筑物沉降缝、伸缩缝处不得设置立管。
■
水斗间距以8～12M为宜，雨槽泄水坡度为1-2%，最高点应在两个水斗的中点处，
见下图。
第 4 页 共 9 页
■
雨槽系统安装应在屋面排水口及其连接管已埋设，防水工程及外墙装饰工程完成后
进行。
■
落水管管卡间距不应大于1500mm。
■
排水口两端均应设置檐卡。
4.2 工序要求
■
雨槽系统制作与安装的工序按如下方式进行：
进场及进场验收→施工前准备（材料准备、作业面准备）→弹导向线→安装固定件
→连接雨水槽→安装雨水槽→安装水斗→安装落水管→自检试验→报验。
4.3 进场及进场验收
■
承包商项目经理及现场技术人员应至少在正式施工前7天进场查看施工条件，并
与总包单位做施工工艺协商及施工准备；安装施工人员如需住宿工地的应至少在
正式施工前三天进场准备；材料应至少在正式安装前二天进场并统一堆放于预定
位置。
■
供方必须按需方提供的场地卸货，否则需方有权拒收货物。
■
雨槽及配件应捆、成箱地堆放和运输，并把雨槽及配件分类水平堆放于房屋四周的
对应地点。如用垫块搁置，垫块应”找平”,间距应小于800mm，悬臂段长度不得低
于300mm。所用垫块宽度宜低于75mm，堆放高度不宜超过1500mm。
4.4 施工前的准备
■
材料准备：对雨槽系统所采用的材料按规定进行送样确认。
■
作业面准备：
根据施工组织设计的要求，合理安排施工现场，保证运输道路的畅通，同时，各
项施工设施的布置都要满足方便生产、安全防火、环境保护和劳动保护的要求。
对单层且层高不大的房屋，可配备两副人字梯进行施工安装，对多层等檐口较高
时，需与土建方配合，设置脚手架。
檐口必须平整，必要时用水泥砂浆找平；檐口同时需有足够的强度，能够承受使
用荷载。
4.5 弹导向线
■
安装雨槽前，首先应根据其实际所需长度、屋面形状等因素，确定落水管的位置。
第 5 页 共 9 页
落水管已布置在墙柱处，两根落水管的间距建议不超过12m。
■
弹与水管导向线确保雨水槽向落水管方向倾斜呈1%的回水坡度。先在屋檐上弹一
条水平子昂，参照水平线从雨水槽较高一端再弹坡度为1%的直线为导向线（雨水
槽高端最好选在两根落水管的中心）。导向线距檐口上、下边缘不得小于2cm。见
下示意图。
4.6 安装固定件
■
确定固定件（檐卡和挂钩）位置。在距连接件两端口各50-100mm处加设固定件，
其余部位固定件间距不超过400mm。在雨水槽内外转角的两侧必须设有固定件。
■
安装固定件（檐卡和挂钩）。按已确定的固定件的位置在导向线上逐点打孔，用膨
胀螺栓固定雨水槽固定件。见下示意图。
第 6 页 共 9 页
4.7 连接雨水槽
■
雨水槽与连接件的连接除水斗外采用粘结连接方式。在雨槽端部外表面和连接件接
口部内表面均匀地涂上PVC粘结剂，由边沿涂至卡子处，涂刷宽度约15-20mm,将
雨槽端部插入连接件接口的卡子处，使二者贴合均匀，轴线一致，保持一分钟左右，
不得移动。雨槽直线段长度超过6M时，可用直接头连接，遇屋面凸出或凹进部位，
可用阳角或阴角弯连接，雨槽端部应以端盖封闭。见下示意图。
■
为保证安装时雨槽整体轴线端正，雨槽在每个卡子处都能插到位，雨槽端部平面必
须与轴线垂直，现场截断雨槽时应借助靠模或画线，避免雨槽端部歪斜，影响连接
效果。
4.8 安装雨水槽
■
把连接完的一段雨水槽一致挂钩处，逐点卡在挂钩上，并检查挂钩是否到位。调整
挂钩位置，使雨槽汇水效果最好。
第 7 页 共 9 页
4.9 安装水斗
■
在安装最后一段雨水槽之前，先确定落水管的位置，让水斗对准屋檐，使用水平仪
使它保持平直。沿水斗的左右两侧画线，并设置雨水槽固定件。
■
为确定最后一段雨水槽的长度，仍然抓住水斗，测量温度线（与当时温度一致的刻
度线）到已安装雨水槽最后构件末端的距离。然后，将雨水槽挂钩滑入雨水槽内拧
入螺丝。
■
考虑到补偿雨水槽的热胀冷缩引起的长度变化，雨水槽与水斗采用搭接方式连接，
不需粘结，雨水槽应伸入水斗10-20mm。为方便连接，可在雨水槽端面到一坡口。
■
安装水斗前，将一落水管弯头与水斗相连。将落水管弯头大头向上，挤压落水管弯
头直至它完全嵌入水斗为止。在结合部位的背面装入两个不锈钢螺丝固定落水管弯
头。
4.10 安装落水管
■
采用U-PVC方形雨落水管，型号为100*80，管壁厚不小于1.7mm厚。
■
使用落水管弯头连接落水管大头朝上。并用专用PVC胶固定，安装时首先要确定落
水管的长度。
■
使落水管弯头（或落水管转向器）在离地至少15cm的位置紧挨墙体。同时，使弯
头与水斗保持在一条直线上。并用管卡使之与墙体相连，每3m的落水管需要安装
2个管卡。若长度超过3米，则使用落水管接头连接两段落水管，并用专用PVC胶
将其可靠地连接在一起。
■
为了把水从墙角排开，在转向器连接一定长度的落水管，独特的落水管转向器可以
第 8 页 共 9 页
水平抬起落水管，使之对准庭院地面的水沟。组装示意图如下。
4.11 自检整改
■
应逐一检验，发现质量通病应整改直至满足要求，并注意加强成品保护。
4.12 样品
在投标报价期间,承包方需提交带剖面的成品样板一份留甲方封存, 且在为单个
项目供货前均应先送样板至项目地盘封存，日后所有货品验收均按已审定样品的
外观与质量为标准。
4.13 成品验收
■
雨水管道工程的安装必须符合设计要求。安装必须牢固。
■
管卡、托勾固定方法正确。
■
管、槽接口无渗水，排水畅通，檐水沟无积水。
■
接口安装伸缩余量控制程度应正确。
■
固定点应有防腐措施。
■
预留空隙修补应密实不渗漏。
■
雨水管道系统安装允许偏差
第 9 页 共 9 页
项次 项目内容 允许偏差（mm）
1 檐水槽落水口与主雨水管垂直度 ≤2
2 雨水管垂直度（全高） 20
3 落水斗上口水平度 3
4 雨水管泄水口下缘离明沟面 10
5、 成品保护
■
雨水管、槽搬运应轻放，不得抛、摔、滚、拖和剧烈碰撞，并应防止污染。
■
管、槽、胶粘材料及止水材料等应分类堆放在通风良好，室温不超过40°C的库
房内，距离热源不应小于1.0m。
